7805三端稳压器应用
7815系列稳压三极管应用

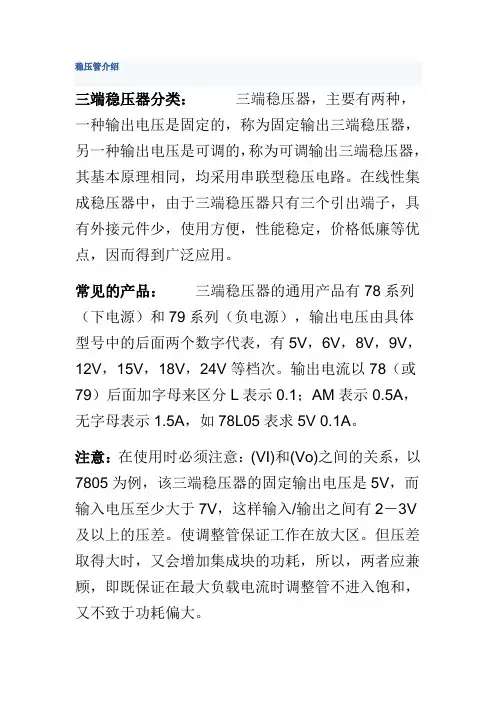

稳压管介绍三端稳压器分类：三端稳压器，主要有两种，一种输出电压是固定的，称为固定输出三端稳压器，另一种输出电压是可调的，称为可调输出三端稳压器，其基本原理相同，均采用串联型稳压电路。
在线性集成稳压器中，由于三端稳压器只有三个引出端子，具有外接元件少，使用方便，性能稳定，价格低廉等优点，因而得到广泛应用。
常见的产品：三端稳压器的通用产品有78系列（下电源）和79系列（负电源），输出电压由具体型号中的后面两个数字代表，有5V，6V，8V，9V，12V，15V，18V，24V等档次。
输出电流以78（或79）后面加字母来区分L表示0.1；AM表示0.5A，无字母表示1.5A，如78L05表求5V 0.1A。
注意：在使用时必须注意：(VI)和(Vo)之间的关系，以7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于7V，这样输入/输出之间有2－3V 及以上的压差。
使调整管保证工作在放大区。
但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
另外一般在三端稳压器的输入输出端接一个二极管，用来防止输入端短路时,输出端存储的电荷通过稳压器,而损坏器件。
用途：一般稳压管和稳压三级管的用途是一样的，都用于控制板电路的稳压．以便使电压过高烧毁电路．电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子电子产品中常见到的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。
7805三端稳压器，历代电子人青春和辉煌的见证者
7805三端稳压器，历代电子人青春和辉煌的见证者78xx系列三端集成稳压器诞生于上世纪70年代末80年代初，距今已有近40年的历史。
第一代78xx系列的使用者现在已近60岁，78xx见证了他们的青春和辉煌。
78xx系类电源芯片已经写进了大学模拟电路教材，并持续影响着大学生和电子工作者，对电源芯片的发展产生了深远的影响。
78xx系列主要的产品有7815，7812，7809和7805，分别表示输出电压为15V，12V，9V和5V。
因为八十年代初诞生的8051系列单片机是5V供电的，所以7805三端稳压器使用非常广泛。
现在电源芯片种类繁多，无论是转换效率还是封装都比7805优秀很多，但是7805依然很畅销。
7805三端稳压器应用较多的主要有三种型号，分别是7805,78M05,78L05，他们主要在输出电流上存在较大区别。
7805最大能提供1A的电流：能满足大多数5V产品对电源电流的要求。
78M05最大能提供500mA的电流：适用于中低功耗的需求；78L05最大能提供100mA的电流：适用于低功耗的需求；正确估算电路的功耗对芯片选型至关重要，笔者曾经做过一款正弦波驱动的BLDC控制板，为了尽可能的减小电路板尺寸，电源芯片选择了78L05，结果在调试的时候发现电源芯片发热严重，不得以重新选型了电源芯片。
三种类型的7805电源芯片78xx系列三端稳压器，转换效率低、发热严重，但是目前仍然被广泛应用，究其原因有如下个：1) 价格便宜，目前批量价格几毛钱，78L05价格更低；2)外围电路简单，只需要几个电容就可以稳定的工作；3）宽压输入，输入电压最大可达36V。
7805典型电路从图中可以看出，只需要两个电容，7805就可以稳定的输出5V，极大的简化了电路设计的复杂度。
7805电源模块7805电源芯片封装类型繁多，常用的封装类型有：TO-220,TO-252,SOT89。
7805芯片常用封装78xx三端稳压器是输出正电源的，与之相对的是79xx系列三端稳压器，输出的是负电压。
浅析三端集成稳压器的典型应用
浅析三端集成稳压器的典型应用摘要：三端集成稳压器被广泛应用于各种电子设备中，本文以W7800系列产品为例对三端集成稳压器的典型应用作了简要分析，并给出了实际应用电路的具体设计参数。
关键词：浅析；三端；稳压器；应用集成稳压器是20世纪70年代发展起来的集成稳压器件，它具有稳压性能高、输出电流大、体积小、使用方便等优点，三端集成稳压器的这些优点是以前的集成稳压器件(例如KC582)无法比拟的。
因此，三端集成稳压器被广泛应用于各种电子设备中。
下面以W7800系列产品为例对三端集成稳压器的典型应用电路作简要分析。
一、三端集成稳压器应用的基本电路三端集成稳压器的基本应用电路如图1所示。
图中，Ui是整流滤波后的未经稳压的输入电压，Uo是稳压源的输出电压，CW7800的输入电容C1一般情况下可以不接，但当集成稳压器远离整流滤波电路时，应接入一个0.33uF的电容器，以改善纹波和抑制输入的过电压，保证CW7800的输入-输出电压差不会瞬间超过允许值。
CW7800的输出电容器Co一般不采用大容量的电解电容器，只要接入0.1uF的电容器便可改善负载的瞬态响应。
但为了减小输出纹波电压，有时在CW7800的输出端并入一只大容量的电解电容器，会取得良好的效果。
但此时，当输入端出现短路时，Co上的电荷将通过集成稳压器内部调整管的发射结放电，会造成稳压器的损坏，为防止该情况的出现，可在CW7800的输入-输出端之间接一个二极管，如图2所示。
二极管为电容器Co的电荷提供了放泄通路，对稳压器起到了分流的作用，此电路的输出电压Uo为集成稳压器的标称值UXX。
二、正负电压同时输出的稳压源正、负输出电源的组合，可提供正、负电压同时输出的稳压源，其电路如图3所示。
图3 正、负电压同时输出的稳压源三、高输入高输出集成稳压器在集成稳压器的实际应用中，往往会出现整流滤波后的电压Ui较高，而要求输出较低的情况。
为了保证集成稳压器的输入-输出的电压差不超过允许值，就必须降低集成稳压器的输入值。
7805应用电路
电子技术天地>> 学习研讨>> 电子技术基础>>固定集成稳压器添加人：abin录入日期:2002-11-25 阅读：11740 次文章来源：原作者：关键词：集成稳压电源文字选项背景选项字号大小（双击自动滚屏，单击停集成稳压器是指将不稳定的直流电压变为稳定的直流电压的集成电路。
由于集成稳压器具有稳压精度高、工作稳定靠、外围电路简单、体积小、重量轻等显箸优点，在各种电源电路中得到了普遍的应用。
常用的集成稳压器有：金属形封装、金属菱形封装、塑料封装、带散热板塑封、扁平式封装、双列直插式封装等。
在电子制用中应用较多的是三固定输出稳压器。
集成稳压器可分为串联调整式、并联调整式和开关式稳压器三大类。
图2所示为应用最广泛的串联式集成稳压器内电路方框图，其工作原理是：取样电路将输出电压Uo按比例取出，送入比较放大器与基准电压进行比较，差值被放去控制调整管，以使输出电压Uo保持稳定。
78xx系列集成稳压器是常用的固定正输出电压的集成稳压器，输出电压有5V、6V、9V、12V、15V、18V、24V等格，最大输出电流为1.5A。
它的内部含有限流保护、过热保护和过压保护电路，采用了噪声低、温度漂移小的基准源，工作稳定可靠。
78xx系列集成稳压器为三端器件：1脚为输入端，2脚为接地端，3脚为输出端，使用十分方便。
78xx系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78xx稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78xx稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
7805三端稳压器参数定义

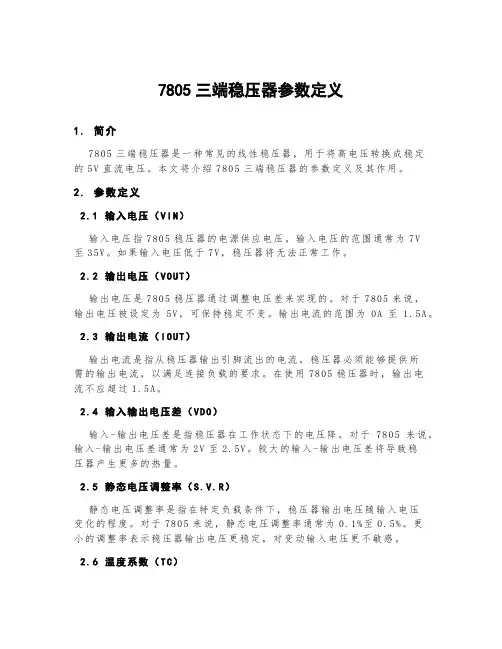

7805三端稳压器参数定义1.简介7805三端稳压器是一种常见的线性稳压器，用于将高电压转换成稳定的5V直流电压。
本文将介绍7805三端稳压器的参数定义及其作用。
2.参数定义2.1输入电压（V I N）输入电压指7805稳压器的电源供应电压。
输入电压的范围通常为7V至35V。
如果输入电压低于7V，稳压器将无法正常工作。
2.2输出电压（V O UT）输出电压是7805稳压器通过调整电压差来实现的。
对于7805来说，输出电压被设定为5V，可保持稳定不变。
输出电流的范围为0A至 1.5A。
2.3输出电流（I O UT）输出电流是指从稳压器输出引脚流出的电流。
稳压器必须能够提供所需的输出电流，以满足连接负载的要求。
在使用7805稳压器时，输出电流不应超过1.5A。
2.4输入输出电压差（V D O）输入-输出电压差是指稳压器在工作状态下的电压降。
对于7805来说，输入-输出电压差通常为2V至2.5V。
较大的输入-输出电压差将导致稳压器产生更多的热量。
2.5静态电压调整率（S.V.R）静态电压调整率是指在特定负载条件下，稳压器输出电压随输入电压变化的程度。
对于7805来说，静态电压调整率通常为0.1%至0.5%。
更小的调整率表示稳压器输出电压更稳定，对变动输入电压更不敏感。
2.6温度系数（T C）温度系数是指稳压器输出电压随温度变化的程度。
对于7805来说，温度系数通常为100p p m/℃至200p pm/℃。
更小的温度系数表示稳压器的输出电压对温度变化更不敏感。
3.作用与应用7805三端稳压器在电子电路中具有重要作用。
它能够将高电压转换成稳定的5V直流电压，常被应用在各种电子设备中，如移动电源、嵌入式系统等。
通过控制输入-输出电压差，7805稳压器能够提供稳定的输出电压，保证其他电路元件正常工作。
其输出电流能力较强，能够满足大部分的负载需求。
此外，7805稳压器的静态电压调整率较小，能够在输入电压变化时保持较为稳定的输出电压。
三端稳压7805和7905稳压原理及典型电路之欧阳化创编
三端稳压7805和7905稳压原理及典型电路2010-08-21 18:02:36| 分类：家电维修 | 标签：稳压电压tj电路输出 |字号大中小订阅7805外形结构电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典范电路之老阳三干创作2010-08-21 18:02:36| 分类：家电维修 | 标签：稳压电压tj电路输出 |字号年夜中小定阅7805外形结构电子产物中,罕见的三端稳压集成电路有正电压输出的78×× 系列和负电压输出的79××系列.顾名思义,三端IC是指这种稳压用的集成电路,只有三条引脚输出,分别是输入端、接地端和输出端.它的样子象是普通的三极管,TO- 220 的标准封装,也有9013样子的TO-92封装.用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少,电路内部还有过流、过热及调整管的呵护电路,使用起来可靠、方便,而且价格廉价.该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压,如7806暗示输出电压为正6V,7909暗示输出电压为负9V.因为三端固定集成稳压电路的使用方便,电子制作中经常采纳. 注意事项在实际应用中,应在三端集成稳压电路上装置足够年夜的散热器（固然小功率的条件下不用）.当稳压管温渡过高时,稳压性能将变差,甚至损坏.当制作中需要一个能输出1.5A以上电流的稳压电源,通常采纳几块三端稳压电路并联起来,使其最年夜输出电流为N个1.5A,但应用时需注意：并联使用的集成稳压电路应采纳同一厂家、同一批号的产物,以保证参数的一致.另外在输出电流上留有一定的余量,以防止个别集成稳压电路失效时招致其他电路的连锁烧毁.在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装.这两种封装的图形以及引脚序号、引脚功能如附图所示.从正面看①②③引脚从左向右按顺序标注,接入电路时①脚电压高于②脚,③脚为输出位.如对78**正压系列,①脚高电位,②脚接地,；对与79**负压系列,①脚接地,②脚接负电压,输出都是③脚.如附图所示.另外,还应注意,散热片总是和接地脚相连.这样在78**系列中,散热片和②脚连接,而在79**系列中,散热片却和①脚连接. 7805应用电路7805典范应用电路图:78XX系列集成稳压器的典范应用电路如下图所示,这是一个输出正5V直流电压的稳压电源电路.IC采纳集成稳压器7805,C1、C2分别为输入端和输出端滤波电容,RL为负载电阻.当输出电流较年夜时,7805应配上散热板.下图为提高输出电压的应用电路.稳压二极管VD1串接在78XX稳压器2脚与地之间,可使输出电压Uo获得一定的提高,输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和.VD2是输出呵护二极管,一旦输出电压低于VD1稳压值时,VD2导通,将输出电流旁路,呵护7800稳压器输出级不被损坏.78XX系列集成稳压器的典范应用电路如下图所示,这是一个输出正5V直流电压的稳压电源电路.IC采纳集成稳压器7805,C1、C2分别为输入端和输出端滤波电容,RL为负载电阻.当输出电较年夜时,7805应配上散热板.下图为输出电压可在一定范围内调节的应用电路.由于R1、RP电阻网络的作用,使得输出电压被提高,提高的幅度取决于RP 与R1的比值.调节电位器RP,即可一定范围内调节输出电压.当RP=0时,输出电压Uo即是78XX稳压器输出电压；当RP逐步增年夜时,Uo也随之逐步提高.下图为扩年夜输出电流的应用电路.VT2为外接扩流率管,VT1为推动管,二者为达林顿连接.R1为偏置电阻.该电路最年夜输出电流取决于VT2的参数.7805电参数7805的输入电压范围是几多78**系列的稳压集成块的极限输入电压是36V,最低输入电压为输出电压的3-4V以上.7V的电压要想输出5V,则需要使用高压差的稳压集成块,如附图所示的型号.也可以使用3只普通的整流二极管降压,也能获得5V的较为稳定的电压,二极管的允许电流年夜于你需要的电流即可.其它电路0.33uF,0.1uF的电容是旁路电容,作用是抑制电路中可能发生的自激振荡,尽量放在管脚根部,其中引脚1的电容年夜于引脚2的电容,是为了防止1处的电容漏电时,放电速度年夜于2处（输出端）的速度,招致稳压器颠倒而损坏,二极管是为了当有强电磁干扰使“地线电平”高于输出电平,使稳压器内部晶体管反向偏置而损坏设立的,这样经可以使压差在0.7V左右而不至于损坏,R1是放电电阻,加速停电后负载端空载时放电速度,防止呈现颠倒,10uF为滤波电容.LM7805---MC7805-管脚图-参数-三端稳压集成电路-封装-引脚图-典范应用电路图(MC7805/LM7805)(参照测试电路,0°C < TJ < 125°C, IO = 500mA, VI = 10V, CI= 0.33ìF, CO= 0.1ìF, 除非另有说明)三端稳压集成电路极限参数：图1 78XX内部电路图图2 78XX参照测试电路图3 外形引脚排列图管脚图图4 纹波抑制电路图5 负载调节控制电路与79XX系列三端稳压构成的正负对称输出电压电路图图7 典范应用电路图图8 TO-220封装图片图9 D-PAK封装图LM7905中文资料-MC7905-管脚图-参数-三端稳压集成电路-封装-引脚图-典范应用电路图Electrical Characteristics 电气特性 (MC7905/LM7905)(VI = -10V, IO = 500mA, 0℃≤TJ ≤ +125℃, CI =2.2μF, CO =1μF, unless otherwise specified.)三端稳压集成电路极限参数：Operating Temperature Range工作温度范围TOPR 0 ~ +125 ℃Storage Temperature Range贮存温度范围TSTG -65 ~ +150 ℃图1 79XX内部电路图图2 外形引脚排列图管脚图图3 79XX参照测试电路及典范电路图4 输出电压图5 负载调节率曲线图6 电压差曲线图图7 静态电流曲线图图8 短路电流曲线图图9 与78XX系列三端稳压构成的正负对称输出电压应用电路图图10 TO-220封装图片------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------三端稳压块7805、7905、317封装形式、外围电路及实用电路7805 7815 78xx 输出＋电压xx 伏,7905 7915 79... 输出－电压xx伏.＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝7805管脚图与应用原理7805管脚图与应用原理图7805典范应用电路图:下图为提高输出电压的应用电路.稳压二极管VD1串接在78XX稳压器2脚与地之间,可使输出电压Uo获得一定的提高,输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和.VD2是输出呵护二极管,一旦输出电压低于VD1稳压值时,VD2导通,将输出电流旁路,呵护7800稳压器输出级不被损坏.下图为输出电压可在一定范围内调节的应用电路.由于R1、RP电阻网络的作用,使得输出电压被提高,提高的幅度取决于RP与R1的比值.调节电位器RP,即可一定范围内调节输出电压.当RP=0时,输出电压Uo即是78XX稳压器输出电压；当RP逐步增年夜时,Uo也随之逐步提高.下图为扩年夜输出电流的应用电路.VT2为外接扩流率管,VT1为推动管,二者为达林顿连接.R1为偏置电阻.该电路最年夜输出电流取决于VT2的参数.下图为提高输入电压的应用电路.78XX稳压器的最年夜输入电压为35V（7824为40V）,当输入电压高于此值时,可采纳下图所示的电路.VT、R1和 VD组成一个预稳压电路,使得加在7800稳压器输入真个电压恒定在VD的稳压值上（忽略VT的b-e结压降）.Ui真个最年夜输入电压仅取决于VT的耐压.集成稳压器还可以用作恒流源.下图为78XX稳压器构成的恒流源电路,其恒定电流Io即是78XX稳压器输出电压与R1的比值.79XX系列集成压器是经常使用的固定负输出电压的三端集成稳压器,除输入电压和输出电压均为负值外,其他参数和特点与78XX系列集成稳压器相同.79XX系列集成稳压的三个引脚为：1脚为接地端,2脚为输入端,3脚为输出端.79XX系列集成稳压器的应用电路也很简单.下图所示为输出-5V直流电压的稳压电源电路,IC采纳集成稳压器7905,输出电流较年夜时应配上散热板.同时运用78XX和79XX稳压器,可以组成正、负对称输出的稳压电路.下图所示为±5V稳压电源电路,IC1采纳固定正输出集成稳压器7805,IC2采用固定负输出集成稳压器7905,VD1、VD2为呵护二极管,用以防止正或负输入电压有一路未接入时损坏集成稳压器.＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝317原理１,是美国国家半导体公司的三端可调正稳压器集成电路.２,LM117/LM317 的输出电压范围是1.2V至37V.可调整输出电压低到1.2V.保证1.5A 输出电流.典范线性调整率0.01%.典范负载调整率0.1%.80dB 纹波抑制比.３,具有输出短路、过流、过热呵护以及调整管平安工作区呵护.４,它的使用非常简单,仅需两个外接电阻来设置输出电压.另外它的线性调整率和负载调整率也比标准的固定稳压器好.５,LM117/LM317 内置有过载呵护、平安区呵护等多种呵护电路.６,通常 LM117/LM317 不需要外接电容,除非输入滤波电容到 LM117/LM317 输入真个连线超越 6 英寸（约 15 厘米）.使用输出电容能改变瞬态响应.调整端使用滤波电容能获得比标准三端稳压器高的多的纹波抑制比.７,LM117/LM317能够有许多特殊的用法.比如把调整端悬浮到一个较高的电压上,可以用来调节高达数百伏的电压,只要输入输出压差不超越LM117/LM317的极限就行.固然还要防止输出端短路.还可以把调整端接到一个可编程电压上,实现可编程的电源输出.８,LM317相关参数如下：VI-O 输入－输出电压差 40 VIO 输出电流内部限制工作结温LM317 0到125功耗内部限制贮存温度 -65到150 ℃９,LM317工作原理：LM317 的输入最高电压为30多伏,输出电压1.5----32V...电流1.5A...不外在用的时候要注意功耗问题...注意散热问题.LM317有三个引脚.一个输入一个输出一个电压调节.输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.1,2脚之间为1.25V电压基准.为保证稳压器的输出性能,R1应小于240欧姆.改变R2阻值即可调整稳压电压值.D1,D2用于呵护LM317.317 系列稳压块的型号很多：例如LM317HVH、W317L等.电子快乐喜爱者经经常使用317稳压块制作输出电压可变的稳压电源（其电路的基本形式如下图所示）. 稳压电源的输出电压可用下式计算,Vo＝1.25（1＋R2/R1）.作为稳压电源的输出电压计算公式,R1和R2的阻值是不能随意设定的.首先317稳压块的输出电压变动范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等,其输出电压变动范围是 Vo＝1.25V—45V）,所以R2/R1的比值范围只能是0—28.6.其次是317稳压块都有一个最小稳定工作电流,有的资料称为最小输出电流,也有的资料称为最小泄放电流.最小稳定工作电流的值一般为1.5mA——5mA.当317稳压块的输出电流小于其最小稳定工作电流时,317稳压块就不能正常工作.当317稳压块的输出电流年夜于其最小稳定工作电流时,317稳压块就可以输出稳定的直流电压.如果用317稳压块制作稳压电源时（如图所示）,没有注意317稳压块的最小稳定工作电流,那么你制作的稳压电源可能会呈现下述不正常现象：稳压电源输出的有载电压和空载电压分歧较年夜.使317稳压块稳定工作的办法是保证：ａ, Vo/（R1＋R2）≥1.5mA——5ma,ｂ,R2/R1的比值范围0—28.6.从图1的电路中可以看出,317的输出电压[也就是稳压电源的输出电压)U.为两个电压之和.即A、B 两点之间的电压也就是加在R2上的电压 UR2＝IR2XR2,而IR2实际上是两路电流之和,一路是经R1流向R2的电流IR1,其年夜小为UR1／R1.因UR1为恒定电压1．25V,Rl是一个固定电阻,所以IR1是一个恒定的电流.另一路是317调整端流出的电流ID,由于型号分歧（例如LM317T、LM317HVH、LM317LD 等),生产厂家分歧,其ID的值各不相同.即使同一厂家,同一批次的317,其调整端流出的电流ID也各不相同.尽管这祥．但总的来说ID的电流可是有一定例律的,即ID的平均值是50uA左右,最年夜值一般不超越100uA.而且在317稳定工作时,ID的值基本上是一个恒定的值.当由于某种原因引起ID变动相对较年夜时,317就不能稳定地工作.总而言之,IR2是IR1、ID两路恒定电流之和．UR2是由两路恒定电流IR1、ID 流经R2发生的,调节R2的阻值即可调节317的输出电压Uo(U.是恒定电压UAR与UR2之和).既然ID和IR1对换节输出电压Uo 都起到了一定的作用,而且IR1是由R1提供的,IR1的年夜小也没有任何限制．是否可以使R1的阻值趋于无穷年夜,使IR1的电流值趋向于无穷小？如果可以这样做的话,就可以去失落R1,只用可变电阻R2就可以调节317的输出电压.＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝三端稳压块7805、7905、317封装形式、外围电路及实用电路三端稳压块7805、7905、317外围电路.稳压电源制作图1中电容c可去除高频干扰；图2是不采纳三端稳压器的电子滤波器图3是7905负极性,图4是不采纳稳压器的负极性电子滤波器图5是可调稳压器图6是在变压器次级线圈对地接一个0.047-0.1uF的电容,以抑制调制交流声下图是封装形式：w7800、w7900系列最高输入电压为35v；w78m00、w79m00系列为40v；w317和w337也是40v.下表是w317m、 w317主要电参数：下图是实用稳压电源电路及印板图：创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日。
7805引脚图管脚电路参数-三端稳压器7805资料
7805引脚图管脚电路参数——三端稳压器7805资料一、7805引脚图及管脚功能1. 引脚1（输入端）：连接电源输入，输入电压范围为7.5V至20V。
3. 引脚3（输出端）：输出稳定的5V电压，供负载使用。
二、7805电路参数1. 输出电压：5V（误差范围为±1%）2. 最大输出电流：1.5A（在输入电压为12V，输出电压为5V时）3. 线性调整率：±0.02%4. 负载调整率：±0.5%5. 输入电压范围：7.5V至20V6. 静态电流：约6mA（无负载条件下）7. 纹波抑制比：大于60dB8. 工作温度范围：40℃至+125℃三、7805应用电路及注意事项1. 应用电路：7805可应用于各种电子设备，如单片机系统、通信设备、仪表等，为这些设备提供稳定的5V电源。
2. 注意事项：（1）为确保7805正常工作，输入端与输出端之间需接入适当的滤波电容，通常为10μF至100μF。
（2）7805的散热问题不容忽视，尤其在高温环境下或大电流输出时。
建议在7805散热片上涂抹导热硅脂，并确保散热片与散热器之间接触良好。
（3）在接入负载时，请确保负载电流不超过7805的最大输出电流，以免损坏器件。
（4）为防止电路干扰，7805的输入端和输出端应分别接入去耦电容，通常为0.1μF至1μF。
四、7805的安装与调试技巧1. 安装技巧：（1）在安装7805时，请确保引脚顺序正确，避免因引脚错误导致电路无法正常工作或损坏器件。
（2）7805的焊接过程应迅速进行，以免过热损坏器件。
建议使用恒温焊台，并将焊接时间控制在3秒以内。
（3）为防止静电损坏7805，请在焊接前佩戴防静电手环，并在焊接过程中确保工作台面接地。
2. 调试技巧：（1）在电路调试过程中，检查输入电压是否在规定范围内，以确保7805能够正常工作。
（2）使用万用表测量输出电压，观察是否存在波动。
若输出电压不稳定，可适当调整输入端的滤波电容值。
三端稳压器的作用是什么？三端稳压器7805应用详解
三端稳压器的作用是什么？三端稳压器7805应用详解三端稳压器的作用一般用于直流电路的保护电路，起到降压、稳压的作用。
+常用的78系列和79系列，78XX的都是正电压输出，79XX的都是负电压输出，输入电压一般不要太大，低于36V以内。
+78、79后面经常出现L或H或空白代表额定电流，如78L12代表输出%2B12V+0.5A的电压。
+接线：字面向自己时，最左边是1脚，中间是2脚，最右边是3脚.接线时1脚接电压输入，2脚接c端，3脚接输出端。
7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 系列和负电压输出的79 系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
组成结构用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
7805稳压电源电路图-各种应用
7805稳压电源电路图: 7805管脚图7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
下图为输出电压可在一定范围内调节的应用电路。
由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。
调节电位器RP，即可一定范围内调节输出电压。
当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时，Uo也随之逐步提高。
下图为扩大输出电流的应用电路。
VT2为外接扩流率管，VT1为推动管，二者为达林顿连接。
R1为偏置电阻。
该电路最大输出电流取决于VT2的参数。
下图为提高输入电压的应用电路。
78XX稳压器的最大输入电压为35V（7824为40V），当输入电压高于此值时，可采用下图所示的电路。
VT、R1和VD组成一个预稳压电路，使得加在7800稳压器输入端的电压恒定在VD的稳压值上（忽略VT的b-e结压降）。
Ui端的最大输入电压仅取决于VT的耐压。
集成稳压器还可以用作恒流源。
下图为78XX稳压器构成的恒流源电路，其恒定电流Io等于78XX稳压器输出电压与R1的比值。
79XX系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与78XX系列集成稳压器相同。
79XX系列集成稳压的三个引脚为：1脚为接地端，2脚为输入端，3脚为输出端。
79XX系列集成稳压器的应用电路也很简单。
7805中文资料 (2)
7805中文资料什么是7805？7805是一种常见的线性稳压器芯片。
它是一种三端稳压器，可以将不稳定的输入电压转换为稳定的输出电压。
7805广泛应用于各类电子设备和电路中，以提供可靠的稳定电压。
7805的特点•稳定性：7805能够根据输入电压的波动自动调整输出电压，保持稳定不变。
•可靠性：7805采用高品质材料和先进的制造工艺，具有较高的可靠性和长寿命。
•过载保护：7805内部具有过载保护电路，可以有效防止过电流对芯片和其他电路元件的损害。
•热保护：7805内部集成了热保护电路，当温度过高时会自动降低输出电压，以保护芯片。
•简单使用：7805只需连接少量元件，并简单布线即可使用，适合初学者和快速原型开发。
7805的引脚定义7805芯片共有三个引脚，包括输入电压(Vin)、地(GND)和输出电压(Vout)。
以下是每个引脚的具体定义：•Vin：输入电压引脚，用于连接外部电源的正极。
•GND：地引脚，用于连接外部电源的负极。
•Vout：输出电压引脚，用于提供稳定的输出电压。
7805的使用方法使用7805芯片非常简单，你只需按照以下步骤操作：1.将输入电压(Vin)引脚连接到外部电源的正极。
2.将地(GND)引脚连接到外部电源的负极。
3.将输出电压(Vout)引脚连接到需要稳定电压的电路或设备。
4.确保输入电压范围在7805芯片的规格要求之内。
5.确保7805芯片周围没有过热或过载的情况，以保证稳定工作。
7805的应用领域7805由于其稳压性能和简单使用，被广泛应用于各种电子设备和电路中。
以下是几个常见的应用领域：•电子设备：7805可用于提供稳定的电源电压，如移动电话、电脑、电视等。
•电路设计：7805可用作电子电路设计中的稳压器，以确保其他电路元件的稳定工作。
•自动化系统：7805可用于自动化控制系统中的电源电压稳定，如PLC、机器人等。
•通信设备：7805常用于通信设备中，如无线电、对讲机等，以提供稳定的电源。
7805的工作原理
7805的工作原理
7805是一种常用的三端稳压器，它的工作原理基于Zener二极管的反向击穿特性。
在正常工作情况下，7805的输入端（VIN）连接至输入电源，输出端（VOUT）则连接至负载电路。
当输入电源的电压高于7805所设定的输出电压（通常为5V），7805会将多余的电压以热能的形式消耗掉，从而将输出电压稳定在设定值。
当输入电源的电压低于设定输出电压时，Zener二极管不会反
向击穿，此时VOUT的电压将下降，直至与VIN的电压相等。
因此，7805能够提供稳定的输出电压，无论输入电源电压的
变化范围如何。
为了确保7805的稳定工作，通常会在VIN和VOUT之间加入适当的输入和输出电容。
输入电容能够过滤输入电源中的高频噪声和电源波动，保证7805的正常工作；而输出电容则能够
稳定输出电压，减少负载跳变时的电压波动。
总之，7805通过利用Zener二极管的特性，能够将输入电源的波动限制在一定范围内，从而提供稳定的输出电压给负载电路使用。
它在很多电子设备中广泛应用，如电子产品的电源模块、适配器等。
7805工作原理
7805工作原理
7805是一种常用的三端稳压器，广泛应用于电子电路中。
它的工作原理是通过将输入电压稳定为固定的输出电压，从而保证电路中的其他元件能够在稳定的电压下正常工作。
下面我们将详细介绍7805的工作原理及其相关知识。
首先，我们需要了解7805的内部结构。
7805内部包含一个电压参考源、误差放大器、功率晶体管和电压限制保护电路。
当输入电压发生变化时，误差放大器会将这一变化信号放大，并传递给功率晶体管，从而调整输出电压，使其保持在设定的稳定值。
其次，我们来分析7805的工作原理。
当输入电压高于稳定值时，功率晶体管将减小输出电压；当输入电压低于稳定值时，功率晶体管将增加输出电压。
这样，通过不断调整输出电压，从而实现了对输入电压的稳定输出。
此外，7805还具有过载和过热保护功能。
当负载电流过大或环境温度过高时，7805会自动切断输出，以保护自身不受损坏。
这些保护功能使得7805在实际应用中更加可靠和安全。
除了了解7805的内部结构和工作原理，我们还需要注意一些使用注意事项。
首先，输入电压不应超过规定的最大值，以免损坏7805。
其次，负载电流不应超过规定的最大值，否则会导致过载保护功能的触发。
最后，环境温度也应在规定范围内，以确保7805的正常工作。
总的来说，7805作为一种常用的稳压器，具有稳定输出、过载保护和过热保护等功能，广泛应用于各种电子电路中。
通过了解其内部结构和工作原理，我们可以更好地应用和维护7805，从而保证电路的稳定运行。
希望本文对您了解7805的工作原理有所帮助，谢谢阅读！。
三端稳压7805的参数
对于三端稳压器,最常用的有78X系列与79X系列。
比如应用范围广,7805顾名思义05就就是输出电压为5v,还可以微调,7805输出波纹很小。
内含过流与过载保护电路。
带散热片时能持续提供1A的电流,如果使用外围器件,它还能提供不通的电压与电流。
北京南电科技代理KEC产品线主推三端稳压、四端稳压系列产品,对应ST、ON的78、79系列TO-220AB产品,后厚散热片与纯铜引脚,散热效果更好。
性能完全不逊色st与ON,价格又更有优势。
7805引脚图(管脚图)
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××,79×××系列。
附图给出了正、负稳压的典型电路。
〈正、负稳压7805电路〉
(2) 三端稳压器的型号规格与管脚分布。
例如:78M05三端稳压器可输出+5 V、0、5 A的稳定电压;7912三端稳压器可输出12V、1A的稳定电压。
(3) 外形及管脚分布,如附图1-25所示。
由7805,7905,7812组成的特殊的线性稳压电源
如图所示为一种特殊的电源电路。
该电路虽然简单,但可以从两个相同的次级绕组中产生出三组直流电压:+5V、-5V与+12V。
其特点就是:D2、D3跨接在E2、E3这两组交流电源之间,起着全波整流的作用。
7805中文资料资料
精品文档7805中文资料/LM7805中文资料LM7805是常用的三端稳压器，一般使用的是TO-220封装，能提供DC 5V的输出电压，应用范围广，内含过流和过载保护电路。
带散热片时能持续提供1A的电流，如果使用外围器件，它还能提供不通的电压和电流。
LM7805引脚图(管脚图)7805是常用的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。
(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。
附图给出了正、负稳压的典型电路。
〈正、负稳压7805电路〉(2) 三端稳压器的型号规格和管脚分布。
精品文档．精品文档1A、三端稳压器可输出12V;7912例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压所示。
外形及管脚分布，如附图1-25(3) 的稳定电压。
7812组成的特殊的线性稳压电源7805由，7905，但可以从两个相同的次级绕组中产生出如图所示为一种特殊的电源电路。
该电路虽然简单，这两组交流电源之E3跨接在D3E2、、。
其特点是：和、三组直流电压：+5V-5V+12VD2 间，起着全波整流的作用。
精品文档．精品文档7805?78 780三端稳压集成电路电子产品中常见的三端稳压集成电路有正电压输出只有三I是指这种稳压用的集成电路系列顾名思义三系列和负电压输出79的TO- 220引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管封装准封装，也901样子TO-9基本信中文名三端稳压集成电780最大输出电1.5A热过载保护、短路保护、使用方输入电不大36V输入输出压2V输出电4.8V~5.2V结构组系列三端稳I来组成稳压电源所需的外围元件极少78/7用三端稳压集成电路7805精品文档．精品文档电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典型电路三端稳压器是一种常见的电子元件，广泛应用于各种电子设备中。
其中，7805和7905是两种常见的三端稳压器。
下面将具体介绍7805和7905的稳压原理及典型电路。
1.稳压原理7805是一种正向稳压器，主要用于将输入电压转换为稳定的5V输出电压。
它的稳压原理主要基于一个稳压二极管和一个NPN型晶体管组成。
当输入电压大于5V时，稳压二极管会处于反向偏导通状态，将多余的电压通过二极管导通到地。
当输入电压小于5V时，稳压二极管为正向偏导通状态，而晶体管则处于截止状态，此时输出电压为5V。
2.典型电路7805的典型电路如下所示：该电路主要由以下几个部分组成：-输入滤波电容（C1）：用于滤波输入电压的波动。
-稳压二极管（D1）：用于控制输出电压为稳定的5V。
-输出滤波电容（C2）：用于滤波输出电压的波动。
-NPN晶体管（T1）：用于控制稳压二极管的导通和截止。
具体工作原理如下：1. 当输入电压Vin大于5V时，稳压二极管处于反向偏导通状态，多余的电压通过稳压二极管D1引流到地。
2. 当输入电压Vin小于5V时，稳压二极管处于正向偏导通状态，晶体管T1的基极电压为0V，晶体管截止，而稳压二极管导通，保持输出电压为5V。
1.稳压原理7905是一种负向稳压器，主要用于将输入电压转换为稳定的-5V输出电压。
它的稳压原理与7805类似，都是基于稳压二极管的控制工作。
当输入电压小于-5V时，稳压二极管会处于反向偏导通状态，将多余的电压通过二极管导通到地。
当输入电压大于-5V时，稳压二极管为正向偏导通状态，输出电压为-5V。
2.典型电路7905的典型电路如下所示：该电路与7805的典型电路类似，主要包括输入滤波电容（C1）、稳压二极管（D1）、输出滤波电容（C2）和NPN晶体管（T1）。
工作原理也与7805类似。
总结：三端稳压器是一种常见的电子元件，其中7805和7905是两种常见的稳压器。
7805三端稳压使用注意事项
7805三端稳压使用注意事项摘要：一、概述二、防止自激振荡三、防止稳压器损坏四、输出端防自激电容的加装五、输入输出端的处理六、总结正文：一、概述7805三端稳压器是一种广泛应用于电子设备中的电源模块，它的稳定性与性能对设备的正常运行至关重要。
然而，在使用7805三端稳压器时，有一些注意事项需要我们了解和掌握，以保证其发挥稳定且高效的作用。
本文将详细介绍7805三端稳压器使用过程中应注意的问题，以帮助使用者避免可能出现的问题。
二、防止自激振荡7805三端稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态。
在这种情况下，如果未采取适当的补偿移相措施，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。
为此，需要在电路中加入防振电容，如7805电路中的c1和c2，以消除自激振荡的可能。
三、防止稳压器损坏虽然7805三端稳压器内部电路具有过流、过热及调整管安全工作区等保护功能，但在使用过程中仍需注意以下几个问题以防稳压器损坏：1.输入输出端的处理：在接线时，应保证接触良好，避免因为线材质量或接线不良导致的故障。
2.避免过载使用：超过稳压器的额定负载会导致过热，可能损坏稳压器。
3.防止短路：在输入输出端加装保护二极管，以防止输入端短路时，输出端存储的电荷通过稳压器，从而避免损坏器件。
四、输出端防自激电容的加装在7805三端稳压器的输出端加装防自激电容，可以有效防止高频寄生振荡，确保稳压器的稳定工作。
五、输入输出端的处理在实际应用中，输入输出端的处理至关重要。
一方面，需要保证输入电压大于输出电压，以保证调整管在工作状态下；另一方面，需要在输入输出端接二极管，防止输入端短路时，输出端存储的电荷通过稳压器，从而避免损坏器件。
六、总结使用7805三端稳压器时，需要注意防止自激振荡、防止稳压器损坏、正确加装防自激电容和处理输入输出端等问题。
只有正确使用7805三端稳压器，才能确保电子设备的稳定运行，发挥其应有的性能。
巧用7805制作连续可调稳压电源
巧用7805制作连续可调稳压电源
7805制作连续可调稳压电源的方法：
7800系列三端稳压集成电路广泛用于各种电子电器电路中用作电源稳压，它的输出电压是固定的，但对外围电路稍作改动就可以是一个不错的连续可调稳压电源，用作实验检修之用可行。
制作之前需了解：7800系列三端稳压器按输出电流区分有三种系列，分别是78L00系列最大输出电流0.1A；78M00系列最大输出电流0.5A；7800系列最大输出电流1.5A。
三端稳压器输入输出压差要大于2V。
7805－7818的最高输入电压不能超过35V，7820－7824最高输入电压不能超过40V。
这里选用7805制作了一个5V～12V连续可调的直流稳压电源实例。
图中R1、R2的取值决定了输出电压的可调范围，图示取值可在5～12V稳压范围内实现输出电压连续可调。
最高输出电压受三端稳压器最大输入电压及最小输入输出压差的限制，7805最高输入电压为35V，输入输出压差要保持在2V，该电路中稳压器的直流输入电压约为15V，该电路的输出电压最大值设定为12V。
7805稳压管参数
7805稳压管参数7805稳压管是一种常用的线性稳压器件，用于将输入电压稳定为5V的输出电压。
它被广泛应用于各种电子设备中，如电源适配器、电子仪器仪表、电子产品等。
我们来了解一下7805稳压管的参数。
7805稳压管是一种三引脚的集成电路，其引脚分别为输入端（Vin）、地（GND）和输出端（Vout）。
它能够将输入电压稳定在5V左右，输出电流可达1A。
其中，输入电压一般在7V至35V之间，而输出电压则在4.8V至5.2V之间。
7805稳压管的工作原理是利用内部的电压参考和差分放大电路来实现稳压功能。
当输入电压超过一定阈值时，稳压管会将多余的电压通过内部的功率晶体管进行消耗，从而保持输出电压的稳定。
当输入电压低于一定阈值时，稳压管则会自动切断输出，以保护后级电路。
除了上述基本参数外，7805稳压管还有一些其他特性。
首先是温度特性，它能够在较大的温度范围内保持较稳定的输出电压。
其次是负载调整率，即输出电压在负载发生变化时的稳定性。
7805稳压管的负载调整率一般为0.1%至1%，这意味着在负载变化时，输出电压的变化范围相对较小。
7805稳压管还有一些应用注意事项。
首先是输入电压的选择，输入电压应在规定的范围内，过高或过低都可能导致稳压管无法正常工作。
其次是散热问题，7805稳压管在工作时会产生一定的功耗，需要适当的散热措施，以保持其工作温度在安全范围内。
另外，7805稳压管的引脚连接也需要正确，否则可能导致电路无法正常工作。
7805稳压管是一种常用的线性稳压器件，具有稳定输出电压、较大的输入电压范围和较高的输出电流能力。
它在各种电子设备中得到了广泛应用，并且通过合理的设计和使用，可以有效地实现电路的稳定供电。
在实际应用中，我们需要根据具体需求选择合适的7805稳压管型号，并注意其参数和应用注意事项，以确保电路的正常工作和可靠性。
希望通过本文的介绍，读者能够对7805稳压管的参数有更深入的了解，并在实际应用中能够正确选择和使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7805大概是我们最常用到的稳压芯片了，它的使用方便，用很简单的电路即可以实现一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压。
它有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805。
下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。
<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了。
此外，7805也可用作输出可调稳压电源，下面介绍一个7805的这一简单应用电路。
<lm7805稳压电路>
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式Uo≈Ux x(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为
稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。
此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。
