眼图观察测量实验
通信原理课程教案实验四数字同步及眼图
实验四数字同步及眼图实验(理论课:教材第13章P404）实验内容1.位定时、位同步提取实验2.信码再生实验3.眼图观察及分析实验4.仿真眼图观察测量实验一、实验目的1.掌握数字基带信号的传输过程。
2.熟悉位定时产生与提取位同步信号的方法。
3.学会观察眼图及其分析方法。
二、实验电路工作原理（一）、眼图概念一个实际的基带传输系统，尽管经过十分精心的设计，但要使其传输特性完全符合理想情况是不可能的。
码间干扰是不可能完全避免的，码间干扰问题与信道特性、发送滤波器、接受滤波器特性等因素有关。
因而计算由于这些因素所引起的误码率就十分困难，尤其是在信道特性不能完全确知的情况下，甚至得不到一种合适的定量分析方法。
在码间干扰和噪声同时存在的情况下，系统性能的定量分析，就是想得到一个近似的结果都是十分繁杂的。
那么，怎样来衡量整个系统的传输质量呢? 眼图，就是一种可以直观地、方便地估价系统性能一种方法。
这种方法具体做法是：用一个示波器接在接受滤波器的输出端，然后调整示波器水平扫描周期，使其与接受码元的周期同步。
这时就可以从示波器显示的图形上，观察出码间干扰和噪声的影响，从而估计出系统性能的优劣程度。
所谓眼图是指示波器显示的这种图像。
干扰和失真所产生的传输畸变，可以在眼图上清楚地显示出来。
因为对于二进制信号波形，它很像一只人的眼睛而得名。
如图4－3所示。
（二）、同步信号的作用与电路工作原理数字通信系统能否有效地工作，在相当大的程度上依赖于发端和收端正确地同步。
同步的不良将会导致通信质量的下降，甚至完全不能工作。
通常有三种同步方式：即载波同步、位同步和群同步。
在本实验中主要位同步。
实现位同步的方法有多种，但可分为两大类型：一类是外同步法。
另一类是自同步法。
所谓外同步法，就是在发端除了要发送有用的数字信息外，还要专门传送位同步信号，到了接收端得用窄带滤波器或锁相环进行滤波提取出该信号作为位同步之用。
所谓自同步法，就是在发端并不专门向收端发送位同步信号，而收端所需要的位同步信号是设法从接收信号中或从解调后的数字基带信号中提取出来。
眼图观测实验 光纤通信_实验5实验报告
课程名称：光纤通信实验名称：实验5 眼图观测实验姓名：班级：学号：实验时间：指导教师：得分：一、实验目的1、了解和掌握眼图的形成过程和意义。
2、掌握光纤通信系统中的眼图观测方法。
二、实验内容1、观测数字光纤传输系统中的眼图张开和闭合效果。
2、记录眼图波形参数，分析系统传输性能。
三、实验器材1.主控&信号源模块2.25号光收发模块3.示波器四、实验原理1、实验原理框图眼图测试实验系统框图2、实验框图说明本实验是以数字信号光纤传输为例，进行光纤通信测量中的眼图观测实验；为方便模拟真实环境中的系统传输衰减等干扰现象，我们加入了可调节的带限信道，用于观测眼图的张开和闭合等现象。
如眼图测试实验系统框图所示，系统主要由信号源、光发射机、光接收机以及带限信道组成；信号源提供的数字信号经过光发射机和接收机传输后，再送入用于模拟真实衰减环境的带限信道；通过示波器测试设备，以数字信号的同步位时钟为触发源，观测TP1测试点的波形，即眼图。
3、眼图基本概念及实验观察方法所谓眼图，它是一系列数字信号在示波器上累积而显示的图形。
眼图包含了丰富的信息，反映的是系统链路上传输的所有数字信号的整体特征。
利用眼图可以观察出码间串扰和噪声的影响，分析眼图是衡量数字通信系统传输特性的简单且有效的方法。
●被测系统的眼图观测方法通常观测眼图的方法是，如下图所示，以数字序列的同步时钟为触发源，用示波器YT模式测量系统输出端，调节示波器水平扫描周期与接收码元的周期同步，则屏幕中显示的即为眼图。
眼图测试方法框图●眼图的形成示意图一个完整的眼图应该包含从“000”到“111”的所有状态组，且每个状态组发送的此时要尽量一致，否则有些信息将无法呈现在示波器屏幕上。
八种状态如下所示：八种状态示意图眼图合成示意图如下所示：眼图合成示意图一般在无串扰等影响情况下从示波器上观测到的眼图与理论分析得到的眼图大致接近。
●眼图参数及系统性能眼图的垂直张开度表示系统的抗噪声能力，水平张开度反映过门限失真量的大小。
眼图实验(含总结)
实验报告20 年度春季学期数字通信原理课程名称实验二眼图实验名称实验名称：眼图实验目的：理解升余弦滚降系统的特性；理解眼图的含义。
实验要求：1.绘制滚降系数分别为0,0.5,1的升余弦系统的时域波形和频谱，并分析之。
2.画出滚降系数为1的升余弦系统的眼图。
实验过程：1.打开MATLAB新建一个文件，然后按照老师所给的PPT的实验教程指南打上以下的程序：Ts=1;N=17;dt=Ts/N;df=1.0/(20.0*Ts);t=-10*Ts:dt:10*Ts;f=-2/Ts:df:2/Ts;a=[0,0.5,1];for n=1:length(a)for k=1:length(f)if abs(f(k))>0.5*(1+a(n))/TsXf(n,k)=0;elseif abs(f(k))<0.5*(1-a(n))/TsXf(n,k)=Ts;elseXf(n,k)=0.5*Ts*(1+cos(pi*Ts/(a(n)+eps)*(abs(f(k))-0.5*(1-a(n))/Ts)));end;end;xt(n,:)=sinc(t/Ts).*(cos(a(n)*pi*t/Ts))./(1-4*a(n)^2*t.^2/Ts^2+eps);endsubplot(211);plot(f,Xf);axis([-1 1 0 1.2]);xlabel('f/Ts');ylabel('升余弦滚降频谱');subplot(212);plot(t,xt);axis([-10 10 -0.5 1.1]);xlabel('t');ylabel('升余弦滚降波形');图1 升余弦滚降函数代码2.之后点击运行，然后能看见结果：图2 升余弦滚降3.然后在按照老师所给的实验操作指南，打上眼图的源代码，如下：图3眼图源代码（1）图4 眼图源代码（4）4.之后自己编写一段sigexpand函数，然后运行它之后在运行眼图代码，得到结果如下：图5 眼图运行结果实验小结：通过本次对眼图与升余弦滚降系统的特性分析让我对于其的结构理解、更加的深刻，我不断地翻阅书籍和网上的相关知识得到了滚降系数α：在无码间串扰条件下所需带宽W 和码元传输速率Rs 的比值（即奈奎斯特频率），将本来很模糊的概念到最后的融会贯通。
眼图测量
眼图——概念与测量（摘记）中文名称：眼图英文名称：eyediagram;eye pattern定义：示波器屏幕上所显示的数字通信符号,由许多波形部分重叠形成，其形状类似“眼”的图形。
“眼”大表示系统传输特性好；“眼”小表示系统中存在符号间干扰。
一．概述“在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在示波器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。
当有码间串扰时，波形失真，码元不完全重合，眼图的迹线就会不清晰，引起“眼”部分闭合。
若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度，反映了码间串扰的强弱。
由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
通常眼图可以用下图所示的图形来描述，由此图可以看出：（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。
显然，最佳抽样时刻应选在眼睛张开最大的时刻。
（2）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜率越大，系统对定时抖动越敏感。
（3）眼图左（右）角阴影部分的水平宽度表示信号零点的变化范围，称为零点失真量，在许多接收设备中，定时信息是由信号零点位置来提取的，对于这种设备零点失真量很重要。
(4）在抽样时刻，阴影区的垂直宽度表示最大信号失真量。
（5）在抽样时刻上、下两阴影区间隔的一半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决。
（6）横轴对应判决门限电平。

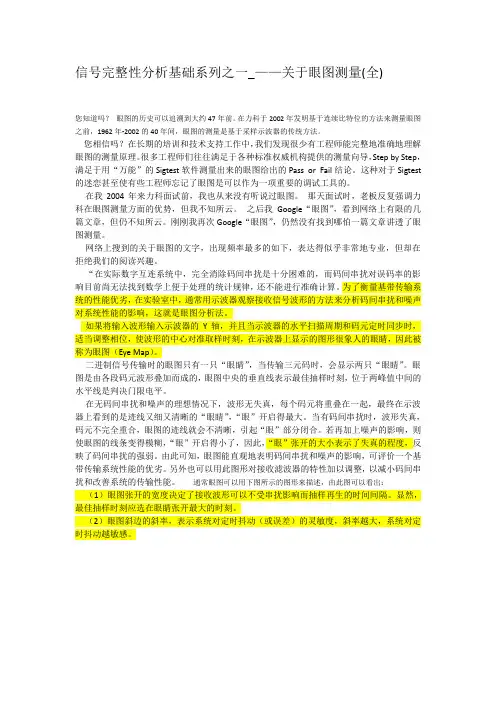

信号完整性分析基础系列之一__关于眼图测量(全)
信号完整性分析基础系列之一_——关于眼图测量(全)您知道吗？眼图的历史可以追溯到大约47年前。
在力科于2002年发明基于连续比特位的方法来测量眼图之前，1962年-2002的40年间，眼图的测量是基于采样示波器的传统方法。
您相信吗？在长期的培训和技术支持工作中，我们发现很少有工程师能完整地准确地理解眼图的测量原理。
很多工程师们往往满足于各种标准权威机构提供的测量向导，Step by Step，满足于用“万能”的Sigtest软件测量出来的眼图给出的Pass or Fail结论。
这种对于Sigtest 的迷恋甚至使有些工程师忘记了眼图是可以作为一项重要的调试工具的。
在我2004年来力科面试前，我也从来没有听说过眼图。
那天面试时，老板反复强调力科在眼图测量方面的优势，但我不知所云。
之后我Google“眼图”，看到网络上有限的几篇文章，但仍不知所云。
刚刚我再次Google“眼图”，仍然没有找到哪怕一篇文章讲透了眼图测量。
网络上搜到的关于眼图的文字，出现频率最多的如下，表达得似乎非常地专业，但却在拒绝我们的阅读兴趣。
“在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
如果将输入波形输入示波器的Y轴，并且当示波器的水平扫描周期和码元定时同步时，适当调整相位，使波形的中心对准取样时刻，在示波器上显示的图形很象人的眼睛，因此被称为眼图（Eye Map）。
二进制信号传输时的眼图只有一只“眼睛”，当传输三元码时，会显示两只“眼睛”。
眼图是由各段码元波形叠加而成的，眼图中央的垂直线表示最佳抽样时刻，位于两峰值中间的水平线是判决门限电平。
在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在示波器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。
眼图观测实验报告
眼图观测实验报告一、实验目的1、了解和掌握眼图的形成过程和意义。
2、掌握光纤通信系统中的眼图观测方法。
二、实验器材主控&信号源模块25号光收发模块示波器三、实验原理1、实验原理框图2、实验框图说明本实验是以数字信号光纤传输为例，进行光纤通信测量中的眼图观测实验；为方便模拟真实环境中的系统传输衰减等干扰现象，我们加入了可调节的带限信道，用于观测眼图的张开和闭合等现象。
如眼图测试实验系统框图所示，系统主要由信号源、光发射机、光接收机以及带限信道组成；信号源提供的数字信号经过光发射机和接收机传输后，再送入用于模拟真实衰减环境的带限信道；通过示波器测试设备，以数字信号的同步位时钟为触发源，观测TP1测试点的波形，即眼图。
3、眼图基本概念及实验观察方法所谓眼图，它是一系列数字信号在示波器上累积而显示的图形。
眼图包含了丰富的信息，反映的是系统链路上传输的所有数字信号的整体特征。
利用眼图可以观察出码间串扰和噪声的影响，分析眼图是衡量数字通信系统传输特性的简单且有效的方法。
被测系统的眼图观测方法：通常观测眼图的方法是，如下图所示，以数字序列的同步时钟为触发源，用示波器YT模式测量系统输出端，调节示波器水平扫描周期与接收码元的周期同步，则屏幕中显示的即为眼图。
眼图的形成示意图一个完整的眼图应该包含从“000”到“111”的所有状态组，且每个状态组发送的此时要尽量一致，否则有些信息将无法呈现在示波器屏幕上。
八种状态如下所示：眼图参数及系统性能眼图的垂直张开度表示系统的抗噪声能力，水平张开度反映过门限失真量的大小。
眼图的张开度受噪声和码间干扰的影响，当光收端机输出端信噪比很大时眼图的张开度主要受码间干扰的影响，因此观察眼图的张开度就可以估算出光收端机码间干扰的大小。
其中，垂直张开度水平张开度从眼图中我们可以得到以下信息：（1）最佳抽样时刻是“眼睛”张开最大的时刻。
（2）眼图斜边的斜率表示了定时误差灵敏度。
斜率越大，对位定时误差越敏感。
实验2 眼图观察测量实验
plot(ss);
hold on; %保持图形（眼图的形成原理）
end
title('2进制双极性NRZ眼图');
3.通过 MATLAB 语言仿真观察基带信号（单极性归零、单极性不归零、双极性归零、双极性不归零波形）的功率谱密度图。
仿真结果：
代码：
Ts=1;
N_sample=8;
N=1000; %码元个数
dt=Ts/N_sample; %抽样频率
t=0:dt:(N*N_sample-1)*dt;
gt1=ones(1,N_sample); %单个码元，NRZ
gt2=ones(1,N_sample/2);
gt2=[gt2 zeros(1,N_sample/2)]; %单个码元，RZ
2．BPSK 信号线连接：
用专用导线将 4P01、37P01；37P02、3P01；3P02、38P01；38P02、P16 连接（底板右边“眼图观察电路”）。
注意连接铆孔的箭头指向，将输出铆孔连接输入铆孔。
3．加电：
打开系统电源开关，底板的电源指示灯正常显示。若电源指示灯显示不正常，请立即关闭电源，查找异常原因。
subplot(4,2,7);
plot(t,st44); %画双极性RZ波形
title('双极性RZ');
xlabel('时间/s');
ylabel('电压/v');
axis([0 32 -1.2 1.2]);
subplot(4,2,8);
plot(f4,10*log10(pxx4)); %画双极性RZ功率谱密度图
st22=st2(1:length(t));
初中眼睛成像实验报告
实验名称：眼睛的成像原理实验目的：1. 了解人眼的结构和功能。
2. 探究眼睛如何成像。
3. 比较人眼与凸透镜成像的异同。
实验器材：1. 演示眼睛结构的模型2. 凸透镜3. 灯光源4. 光屏5. 白纸6. 画笔7. 记录本实验步骤：一、观察人眼结构模型1. 将演示眼睛结构的模型放在桌面上，仔细观察其各个部分。
2. 记录下模型中眼球、角膜、瞳孔、晶状体、玻璃体、视网膜、视神经等部分的位置和功能。
二、模拟眼睛成像1. 将凸透镜放在光源前，调整距离，使光线通过凸透镜。
2. 在凸透镜后放置光屏，观察光屏上的成像情况。
3. 用画笔在白纸上画出光屏上的成像，并记录下成像的特点。
三、对比人眼与凸透镜成像1. 将模拟眼睛成像的实验结果与人眼结构模型进行对比。
2. 分析人眼与凸透镜成像的异同，如成像位置、成像大小等。
实验结果：1. 人眼结构模型中，角膜、晶状体等部分与凸透镜的功能相似，都能使光线聚焦。
2. 模拟眼睛成像实验中，光屏上形成了清晰的成像，与眼睛成像原理相符。
3. 人眼与凸透镜成像的异同如下：- 成像位置：人眼成像在视网膜上，凸透镜成像在光屏上。
- 成像大小：人眼成像大小与物体距离有关，凸透镜成像大小与物体距离和凸透镜焦距有关。
实验结论：1. 人眼具有与凸透镜相似的光学功能，能将光线聚焦在视网膜上，形成清晰的成像。
2. 人眼成像原理与凸透镜成像原理有相似之处，但成像位置和成像大小存在差异。
实验心得：1. 通过本次实验，我对人眼的结构和功能有了更深入的了解。
2. 我认识到，眼睛成像原理与光学原理密切相关，光学知识在日常生活和科技领域具有重要意义。
3. 在今后的学习中，我将更加关注光学知识的学习，为我国光学事业的发展贡献自己的力量。
注意事项：1. 实验过程中，注意保护眼睛，避免长时间盯着光源或凸透镜。
2. 实验操作要规范，确保实验结果的准确性。
3. 实验结束后，清理实验器材，保持实验室卫生。
眼图观察测量实验
实验12 眼图观察测量实验一、实验目得1、学会观察眼图及其分析方法,调整传输滤波器特性。
二、实验仪器1、眼图观察电路(底板右下侧)2.时钟与基带数据发生模块,位号:G 3.噪声模块,位号E 4.100M双踪示波器1台三、实验原理在整个通信系统中,通常利用眼图方法估计与改善(通过调整)传输系统性能。
我们知道,在实际得通信系统中,数字信号经过非理想得传输系统必定要产生畸变,也会引入噪声与干扰,也就就是说,总就是在不同程度上存在码间串扰。
在码间串扰与噪声同时存在情况下,系统性能很难进行定量得分析,常常甚至得不到近似结果。
为了便于评价实际系统得性能,常用观察眼图进行分析。
眼图可以直观地估价系统得码间干扰与噪声得影响,就是一种常用得测试手段。
什么就是眼图?所谓“眼图”,就就是由解调后经过接收滤波器输出得基带信号,以码元时钟作为同步信号,基带信号一个或少数码元周期反复扫描在示波器屏幕上显示得波形称为眼图。
干扰与失真所产生得传输畸变,可以在眼图上清楚地显示出来。
因为对于二进制信号波形,它很像人得眼睛故称眼图。
在图12-1中画出两个无噪声得波形与相应得“眼图”,一个无失真,另一个有失真(码间串扰)。
图12-1中可以瞧出,眼图就是由虚线分段得接收码元波形叠加组成得。
眼图中央得垂直线表示取样时刻。
当波形没有失真时,眼图就是一只“完全张开”得眼睛。
在取样时刻,所有可能得取样值仅有两个:+1或-1。
当波形有失真时,“眼睛”部分闭合,取样时刻信号取值就分布在小于+1或大于-1附近。
这样,保证正确判决所容许得噪声电平就减小了。
换言之,在随机噪声得功率给定时,将使误码率增加。
“眼睛”张开得大小就表明失真得严重程度。
为便于说明眼图与系统性能得关系,我们将它简化成图12-2得形状。
由此图可以瞧出:(1)最佳取样时刻应选择在眼睛张开最大得时刻;(2)眼睛闭合得速率,即眼图斜边得斜率,表示系统对定时误差灵敏得程度,斜边愈陡,对定位误差愈敏感; (3)在取样时刻上,阴影区得垂直宽度表示最大信号失真量;(4)在取样时刻上,上下两阴影区得间隔垂直距离之半就是最小噪声容限,噪声瞬时值超过它就有可能发生错误判决;(5) 阴影区与横轴相交得区间表示零点位置变动范围,它对于从信号平均零点位置提取定时信息得解调器有重要影响。
眼球结构观察实验报告
一、实验目的1. 了解眼球的基本结构及其功能。
2. 观察眼球各部分的结构特征，加深对视觉形成过程的理解。
3. 掌握显微镜的使用方法，提高实验操作技能。
二、实验原理眼球是人体重要的感觉器官，负责感知外界光线并形成视觉。
通过观察眼球结构，可以了解其各部分的功能和相互关系。
三、实验材料1. 人眼模型或新鲜眼球标本2. 显微镜3. 照相机4. 实验记录表四、实验步骤1. 观察眼球外部结构- 使用放大镜观察眼球外部结构，包括角膜、巩膜、眼睑、泪腺等。
- 记录观察到的结构及其功能。
2. 观察眼球内部结构- 使用显微镜观察眼球内部结构，包括虹膜、瞳孔、晶状体、玻璃体、视网膜等。
- 注意观察各部分之间的相互关系和功能。
3. 眼球成像原理观察- 使用照相机模拟眼球成像过程，观察光线在眼球内的传播路径和成像特点。
- 分析眼球成像原理，与照相机成像原理进行对比。
4. 眼球调节功能观察- 观察眼球在光线强弱变化时的调节功能，如瞳孔大小的变化、晶状体曲度的变化等。
- 分析眼球调节功能对视觉的影响。
五、实验结果与分析1. 眼球外部结构- 观察到角膜、巩膜、眼睑、泪腺等结构。
- 知识点：角膜具有保护作用，角膜、晶状体和玻璃体具有折射光线的作用，眼睑和泪腺具有保护眼球和润滑眼球的作用。
2. 眼球内部结构- 观察到虹膜、瞳孔、晶状体、玻璃体、视网膜等结构。
- 知识点：虹膜具有调节瞳孔大小的作用，瞳孔控制光线进入眼球，晶状体具有调节焦距的作用，玻璃体具有支撑眼球结构的作用，视网膜上有感光细胞，负责将光线转化为神经信号。
3. 眼球成像原理- 通过照相机模拟眼球成像过程，观察到光线在眼球内的传播路径和成像特点。
- 知识点：眼球成像原理类似于照相机，光线通过角膜、晶状体等折射，最终在视网膜上形成倒立的实像。
4. 眼球调节功能- 观察到瞳孔大小和晶状体曲度的变化。
- 知识点：瞳孔大小调节光线进入眼球，晶状体曲度调节焦距，以适应不同距离的物体。
眼图测试
实验二数字光纤通信系统信号眼图测试一．实验目的1.了解眼图产生的基础，根据眼图测量数字通信系统性能的原理；2.学习通过数字示波器调试、观测眼图;3.掌握判别眼图质量的指标;4.熟练使用数字示波器和误码仪。
二．实验原理眼图是估计数字传输系统性能的一种十分有效的实验方法。
这种方法已广泛应用于数字通信系统，在光纤数字通信中也是评价系统性能的重要实验方法。
眼图是在时域进行的用示波器显示二进制数字信号波形的失真效应的测量方法。
图2.1是测量眼图的装置图。
由Aς5233X误码仪产生一定长度的伪随机二进制数据流（AMI码、H∆B3码、PZ码、NPZ码）调制单模光产生相应的伪随机数据光脉冲并通过光纤活动连接器注入单模光纤，经过光纤传输后，再与光接收机相接。
光接收机将从光纤传输的光脉冲变为电脉冲，并输入到Aς4451（500MHζ）示波器，示波器显示的扫描图形与人眼相似，因此称为眼图。
用眼图法测量系统时应有多种字型，可以采用各比特位上0和1出现的概率相等的随机数字信号进行测试。
Aς5233X误码仪用来产生伪随机数字序列信号。
在这里“伪随机”的意义是伪随机码型发生器产生N比特长度的随机二进制数字信号是数字序列在N 比特后发生重复，并不是测试时间内整个数字序列都是随机的，因此称为“伪随机”。
伪随机序列如果由2比特位组成，则共有四种组合，3比特数字信号有8种组合，N比特数字信号有2N个组合。
伪随机数字信号的长度为2N-1，这种选择可保证字型不与数据率相关。
例如N可取7、10、15、23、31等。
如果只考虑3比特非归零码，应有如图2.2所示的8种组合。
将这8种组合同时叠加，就可形成如图2.3所示的眼图。
图2.1 眼图测量装置许多数字通信系统的重要性能可以从眼图测试中得到。
为了理解眼图测量原理，考虑图2.4所示简化的眼图，可以得到关于信号幅度失真、定时抖动和系统上升时间等系统性能参数。
接收信号的最佳取样时间是纵向眼开度最大的时刻t1。
眼球成像物理实验报告
实验目的：1. 理解并掌握眼球成像的基本原理和光学规律。
2. 通过实验验证眼球成像过程中物距、像距和焦距之间的关系。
3. 探究眼球屈光不正的成因及物理矫正方法。
实验原理：眼球成像原理与光学中的透镜成像规律相似。
当光线通过眼球中的角膜和晶状体时，会发生折射，最终在视网膜上形成倒立、缩小的实像。
根据高斯公式，物距（S）、像距（S'）和焦距（f）之间的关系为：1/S + 1/S' = 1/f。
实验仪器：1. 眼球模型2. 凸透镜3. 屈光不正矫正镜片4. 米尺5. 照相机6. 记录本实验步骤：1. 观察眼球模型：- 将眼球模型放置在实验台上，观察其结构，包括角膜、晶状体、瞳孔和视网膜。
- 了解眼球各部分的功能和相互关系。
2. 模拟眼球成像：- 将凸透镜放置在眼球模型前方，模拟角膜和晶状体的作用。
- 调整物距，观察像距和像的大小变化，记录实验数据。
3. 验证高斯公式：- 根据实验数据，计算物距、像距和焦距。
- 验证高斯公式是否成立。
4. 探究屈光不正成因：- 通过调整凸透镜的焦距，模拟近视眼、远视眼和散光等屈光不正情况。
- 观察并记录不同屈光不正情况下的成像特点。
5. 物理矫正实验：- 将矫正镜片放置在眼球模型前方，模拟佩戴眼镜的情况。
- 观察并记录矫正镜片对成像的影响，验证物理矫正原理。
6. 自制照相机实验：- 使用照相机拍摄眼球模型，模拟眼球成像过程。
- 分析照片，验证眼球成像特点。
实验结果：1. 通过实验验证了高斯公式在眼球成像过程中的适用性。
2. 观察到近视眼、远视眼和散光等屈光不正情况下的成像特点。
3. 通过物理矫正实验，验证了矫正镜片对成像的影响，证明了物理矫正原理的正确性。
实验结论：1. 眼球成像原理与光学中的透镜成像规律相似，符合高斯公式。
2. 屈光不正的成因与眼球各部分的结构和功能有关。
3. 物理矫正方法可以有效改善屈光不正问题。
实验反思：1. 本次实验加深了对眼球成像原理的理解，提高了光学知识的应用能力。
眼图观察测量实验
一、實驗目的及要求:1)實驗目的: 學會觀察眼圖及其分析方法2)實驗要求: 1 分析電路的工作原理，敘述其工作過程；2 敘述眼圖的產生原理以及它的作用；3 繪出實驗觀察到的眼圖形狀。
二、實驗原理：我們知道衡量整個通信系統的傳輸品質，最直觀的方法就是用眼圖來觀察傳輸畸變和雜訊干擾。
我們知道，在實際的通信系統中，數位信號經過非理想的傳輸系統必定要產生畸變，信號通過通道後，也會引入雜訊和干擾，也就是說，總是在不同程度上存在碼間串擾。
在碼間串擾和雜訊同時存在情況下，系統性能很難進行定量的分析，常常甚至得不到近似結果。
為了便於評價實際系統的性能，常用觀察眼圖進行分析。
眼圖可以直觀地估價系統的碼間干擾和雜訊的影響，是一種常用的測試手段。
什麼是眼圖?所謂“眼圖”，就是由解調後經過低通濾波器輸出的基帶信號，以碼元定時作為同步信號在示波器螢幕上顯示的波形。
干擾和失真所產生的傳輸畸變，可以在眼圖上清楚地顯示出來。
因為對於二進位信號波形，它很像人的眼睛的過程眼圖。
在圖15-1中畫出兩個無雜訊的波形和相應的“眼圖”，一個無失真，另一個有失真（碼間串擾）。
(無失真及有失真時的波形及眼圖):(a)無碼間串擾時波形; 無碼間串擾眼圖(b)有碼間串擾時波形; 有碼間串擾眼圖圖15-1中可以看出，眼圖是由虛線分段的接收碼元波形疊加組成的。
眼圖中央的垂直線表示取樣時刻。
當波形沒有失真時，眼圖是一隻“完全張開”的眼睛。
在取樣時刻，所有可能的取樣值僅有兩個：+1或-1。
當波形有失真時，在取樣時刻信號取值分佈在小於+1或大於-1附近，“眼睛”部分閉合。
這樣，保證正確判決所容許的雜訊電平就減小了。
換言之，在隨機雜訊的功率給定時，將使誤碼率增加。
“眼睛”張開的大小就表明失真的嚴重程度。
為便於說明眼圖和系統性能的關係，我們將它簡化成圖15-2的形狀。
(眼圖的重要性質,其中U=U++U)(a) 二进制系统(b) 随机数据输入后的二进制系统三、實驗步驟：、眼圖觀察及分析實驗；、模擬眼圖觀察測量實驗；观察眼图SP109 SP614 SP615CPLD 32PN 码'()H ω观察眼图SP708PSK 译码SP614SP615'()H ω1、打開實驗箱右側電源開關，電源指示燈亮，按動帶鎖開關使L2（紅燈）點亮表示系統正常工作；2、連接SP614和SP109或SP809，送入基帶信號；3、用模擬示波器CH1觀察SP105，CH2觀察SP615,調節示波器特性調節電位器，可以觀察到有碼間串擾和無碼間串擾時的眼圖；4、當連接SP809是將PSK 解調模組解調還原的數位基帶信號送入眼圖電路。
五官科学眼部检查实验报告
五官科学眼部检查实验报告眼部检查是五官科学中的一个重要内容，通过对眼部的检查可以了解眼部的健康状况，及时发现并治疗眼部疾病。
本实验以常规的眼部检查为基础，探讨了视力、眼球运动、眼底、角膜等方面的指标，并对实验结果进行了分析和总结。
实验目的：掌握常规眼部检查的方法及技巧，对眼部常见疾病进行初步诊断。
实验仪器和材料：裸眼视力表、眼球运动检查器、直接检眼镜、专业眼底检查仪器等。
实验步骤：1. 视力检查采用裸眼视力表进行检查，要求实验者正视远处，一个眼睛遮住，另一个眼睛逐行朗读视力表上的字母或数字，记录所朗读的最小行号。
然后进行近视力检查，要求实验者与视力表保持30厘米距离，同样逐行朗读视力表上的字母或数字，记录所朗读的最小行号。
2. 眼球运动检查使用眼球运动检查器，让实验者注视检查器前方的指针，然后上下、左右及斜角等方向移动指针，观察实验者眼球的运动情况。
正常情况下，眼球应自如地跟随移动。
3. 角膜检查使用直接检眼镜，检查实验者的角膜状况。
观察角膜的透明度、表面是否光滑，有无结石、瘢痕等异常情况。
4. 眼底检查使用专业眼底检查仪器，如间接验光镜等，检查实验者的眼底。
通过观察视网膜、视神经、血管等部位的情况，可以初步判断眼部疾病的类型和程度。
实验结果：通过对实验者进行眼部检查，得到了如下结果：1. 视力实验者的裸眼视力为1.0，近视力为0.8，视力正常。
2. 眼球运动实验者的眼球运动正常，能够自如地跟随指针移动。
3. 角膜实验者的角膜透明度高，表面光滑，无异常情况。
4. 眼底经眼底检查，发现实验者的视网膜、视神经和血管等结构正常，无明显异常。
实验分析：根据实验结果，可以初步判断实验者的眼部健康状况良好，没有明显的眼部疾病。
视力、眼球运动、角膜和眼底等方面的指标正常，说明实验者的视功能和眼球结构正常，没有发生明显的异常变化。
总结：眼部检查是五官科学中的重要内容，可以用于了解眼部的健康状况和发现眼部疾病。
本实验通过对视力、眼球运动、角膜和眼底等方面指标的检查，初步了解了实验者眼部的健康状况，并通过结果分析得出实验者眼部健康状况良好的结论。
最常用的就是眼图的测量方法,眼图测试分析
最常用的就是眼图的测量方法，眼图测试分析
波形参数测试是数字信号质量评估最常用的测量方法，但是随着数字信号速率的提高，仅仅靠幅度、上升时间等的波形参数的测量方法越来越不适用了。
比如下图的一个5Gbps的信号来说，由于受到传输通道的损耗的影响，不同位置的信号的幅度、上升时间、脉冲宽度等都是不一样的。
不同的操作人员在波形的不同位置测量得到的结果也是不一样的。
因此我们必须采用别的方法对于信号的质量进行评估，对于高速数字信号来说最常用的就是眼图的测量方法。
所谓眼图，实际上就是高速数字信号不同位置的数据比特按照时钟的间隔叠加在一起自然形成的一个统计分布图。
下面几张图显示了眼图的形成过程。
我们可以看到，随着叠加的波形数量的增加，数字信号逐渐形成了一个个类似眼睛一样的形状，我们就把这种图形叫做眼图。
眼图观察测量实验
实验12 眼图观察测量实验一、实验目的1.学会观察眼图及其分析方法，调整传输滤波器特性。
二、实验仪器1. 眼图观察电路（底板右下侧）2．时钟与基带数据发生模块，位号：G 3．噪声模块，位号E 4．100M双踪示波器1台三、实验原理在整个通信系统中，通常利用眼图方法估计和改善（通过调整）传输系统性能。
我们知道，在实际的通信系统中，数字信号经过非理想的传输系统必定要产生畸变，也会引入噪声和干扰，也就是说，总是在不同程度上存在码间串扰。
在码间串扰和噪声同时存在情况下，系统性能很难进行定量的分析，常常甚至得不到近似结果。
为了便于评价实际系统的性能，常用观察眼图进行分析。
眼图可以直观地估价系统的码间干扰和噪声的影响，是一种常用的测试手段。
什么是眼图所谓“眼图”，就是由解调后经过接收滤波器输出的基带信号，以码元时钟作为同步信号，基带信号一个或少数码元周期反复扫描在示波器屏幕上显示的波形称为眼图。
干扰和失真所产生的传输畸变，可以在眼图上清楚地显示出来。
因为对于二进制信号波形，它很像人的眼睛故称眼图。
在图12-1中画出两个无噪声的波形和相应的“眼图”，一个无失真，另一个有失真(码间串扰)。
图12-1中可以看出，眼图是由虚线分段的接收码元波形叠加组成的。
眼图中央的垂直线表示取样时刻。
当波形没有失真时，眼图是一只“完全张开”的眼睛。
在取样时刻，所有可能的取样值仅有两个：+1或-1。
当波形有失真时，“眼睛”部分闭合，取样时刻信号取值就分布在小于+1或大于-1附近。
这样，保证正确判决所容许的噪声电平就减小了。
换言之，在随机噪声的功率给定时，将使误码率增加。
“眼睛”张开的大小就表明失真的严重程度。
为便于说明眼图和系统性能的关系，我们将它简化成图12-2的形状。
由此图可以看出：(1)最佳取样时刻应选择在眼睛张开最大的时刻；(2)眼睛闭合的速率，即眼图斜边的斜率，表示系统对定时误差灵敏的程度，斜边愈陡，对定位误差愈敏感； (3)在取样时刻上，阴影区的垂直宽度表示最大信号失真量；(4)在取样时刻上，上下两阴影区的间隔垂直距离之半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决；(5) 阴影区与横轴相交的区间表示零点位置变动范围，它对于从信号平均零点位置提取定时信息的解调器有重要影响。
眼图观察测量实验
实验六：眼图观察测量实验
一．实验目的
1．学会眼图观察与测量方法 2．学会利用眼图对传输特性进行调整 二．实验仪器
1．RZ8621D 实验箱一台 2．20MHz 双踪示波器一台 3．平头小起子一个 三．实验电路连接
CPLD PSK 解调FSK 解调
TP708
图6-1 眼图观察实验方框图
四．实验预习测量点说明
实验前请预习规格化眼图的五项重点参量的定义，及观察眼图时示波器连接方法。
1、位同步提取是采用CPLD 软件编程实现位脉冲的提取及码元再生。
眼图观察是通过改变低通滤波器的传递函数H(f)使眼图图形随之改变。
用CPLD 实现位同步提取的功能框图如图6-2所示。
图6-2 数字锁相法位同步提取框图
数字锁相环框图中，频率为Nf B 的晶振产生方波振荡经两并联的窄脉形成电路，形成的输出信号为反向的方波。
分别加到扣除门和附加门，扣除门为常开门，附加门为常闭门。
因。
完整版眼图观测实验
武夷学院实验报告课程名称：通信原理实验项目名称：眼图观测实验姓名：专业：通信工程班级:一班学号：同组成员：匚-、实验准备［1L:实验目的1、掌握眼图观测的方法。
2、掌握相关眼图的测量方法。
实验内容1、观测眼图。
2、测量沿途的判决电平、噪声容限。
实验模块1、通信原理11号模块2、双踪示波器模块实验原理在实际系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。
为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。
如果将输入波形输入示波器的Y轴，并且当示波器的水平扫描周期和码元定时同步时，在示波器上显示的图形很象人的眼睛，因此被称为眼图。
二进制信号传输时的眼图只有一只“眼睛”，当传输三元码时，会显示两只“眼睛”。
眼图是由各段码元波形叠加而成的，眼图中央的垂直线表示最佳抽样时刻，位于两峰值中间的水平线是判决门限电平。
最佳抽样时刻最大信号失真量噪声容限■ ————————— 1^——_可以抽样的时间过零点失真图23-1 眼图的一般描述在无码间串扰和噪声的理想情况下，波形无失真，“眼”开启得最大。
当有码间串扰时，波形失真，引起“眼”部分闭合。
若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度。
由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。
另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。
通常眼图可以用图7.6所示的图形来描述。
由此图可以看出：（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。
显然，最佳抽样时刻应选在眼睛张开最大的时刻。
（2 ）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜边越陡，系统对定时抖动越敏感。
单眼视觉深度实验报告
单眼视觉深度实验报告本实验旨在探究单眼视觉对深度感知的影响，并分析单眼视觉和双眼视觉在深度感知中的差异。
实验材料：1. 立体视觉测试图纸2. 实验对象3. 记录表格4. 计时器实验步骤：1. 将立体视觉测试图纸放在适当的位置，确保实验对象能够清楚地看到图纸上的细节。
2. 让实验对象分别用左眼和右眼单独观察图纸，并要求他们描述所看到的图像。
3. 记录实验对象的观察时间和描述结果。
4. 重复步骤2-3，让实验对象再次单独用另一只眼睛观察图纸。
5. 让实验对象同时用两只眼睛观察图纸，并记录他们的描述结果。
实验结果：通过实验观察，我们发现以下现象：1. 在单眼观察时，实验对象往往难以准确地感知图纸上的深度细节，他们的描述结果常常偏向于平面，缺少深度感。
2. 在双眼同时观察时，实验对象能够更准确地感知图纸上的深度信息，他们的描述结果更加明确和具体。
3. 实验对象在用不同眼睛观察时，他们的描述结果也有差异。
例如，在用左眼观察时，他们可能更倾向于描述左边的部分；而在用右眼观察时，他们可能更倾向于描述右边的部分。
实验讨论：单眼视觉相较于双眼视觉更加容易受到深度感知的限制。
这是因为双眼视觉可以通过两只眼睛的视差来确定物体的距离和位置，从而更准确地感知深度。
而单眼视觉只能依靠单眼图像的投射来感知物体的深度，限制了深度感知的准确性。
另外，左右眼的差异也会影响到深度感知。
这是因为人类的大脑接收到左右眼的视觉输入后，会结合两只眼睛的图像来形成一个整体的深度感知。
当我们只用一只眼睛观察时，这种整合过程就无法进行，导致深度感知有所偏差。
实验结论：单眼视觉与双眼视觉在深度感知上存在差异。
单眼视觉限制了我们准确感知物体的深度，而双眼视觉通过两只眼睛的图像结合来提供更准确的深度感知。
同时，不同眼睛的差异也会对深度感知产生影响。
实验意义：本实验的结果对于理解人类视觉系统的深度感知能力有一定的意义。
在实际生活中，我们处于熟悉的环境中时，往往能够通过双眼视觉获得准确的深度感知。
