电流互感器校准
电流互感器误差
电流互感器的误差主要有以下几种：
1. 校验用电流互感器精度：0.1S级，误差0.1%，常用于校验计量级电流互感器的准确度。
2. 计量用电流互感器精度：0.2S 0.5级，误差0.2%和0.5%，用于电费结算的依据，部分场合也会使用0.5级。
3. 测量级电流互感器：0.5级、1.0级，2.0级等，一般用于电流表。
4. 保护用电流互感器精度：10P10、10P20、5P10、5P20等，精度的含义：以10P10为例，即流过电流互感器的电流，是其额定电流的10倍以内的时候，电感器的误差在±10%以内。
5. 在一些特殊场合，还有精度更精的电流互感器，有0.005级、0.05级等，使用场合较少。
以上信息仅供参考，如需了解更多信息，建议咨询专业人士。

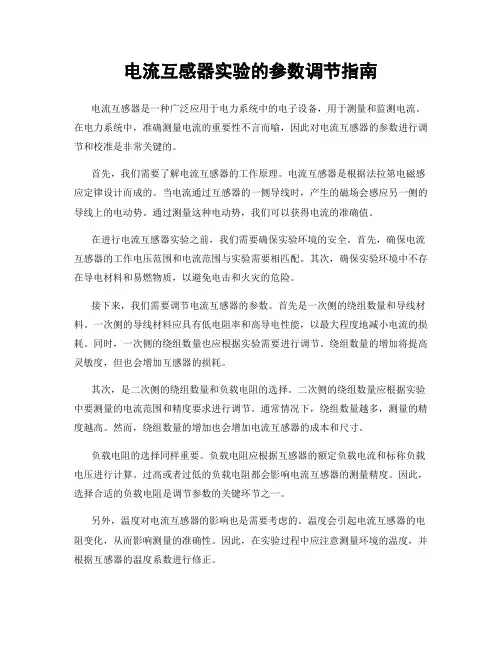

电流互感器实验的参数调节指南
电流互感器实验的参数调节指南电流互感器是一种广泛应用于电力系统中的电子设备，用于测量和监测电流。
在电力系统中，准确测量电流的重要性不言而喻，因此对电流互感器的参数进行调节和校准是非常关键的。
首先，我们需要了解电流互感器的工作原理。
电流互感器是根据法拉第电磁感应定律设计而成的。
当电流通过互感器的一侧导线时，产生的磁场会感应另一侧的导线上的电动势。
通过测量这种电动势，我们可以获得电流的准确值。
在进行电流互感器实验之前，我们需要确保实验环境的安全。
首先，确保电流互感器的工作电压范围和电流范围与实验需要相匹配。
其次，确保实验环境中不存在导电材料和易燃物质，以避免电击和火灾的危险。
接下来，我们需要调节电流互感器的参数。
首先是一次侧的绕组数量和导线材料。
一次侧的导线材料应具有低电阻率和高导电性能，以最大程度地减小电流的损耗。
同时，一次侧的绕组数量也应根据实验需要进行调节。
绕组数量的增加将提高灵敏度，但也会增加互感器的损耗。
其次，是二次侧的绕组数量和负载电阻的选择。
二次侧的绕组数量应根据实验中要测量的电流范围和精度要求进行调节。
通常情况下，绕组数量越多，测量的精度越高。
然而，绕组数量的增加也会增加电流互感器的成本和尺寸。
负载电阻的选择同样重要。
负载电阻应根据互感器的额定负载电流和标称负载电压进行计算。
过高或者过低的负载电阻都会影响电流互感器的测量精度。
因此，选择合适的负载电阻是调节参数的关键环节之一。
另外，温度对电流互感器的影响也是需要考虑的。
温度会引起电流互感器的电阻变化，从而影响测量的准确性。
因此，在实验过程中应注意测量环境的温度，并根据互感器的温度系数进行修正。
最后，进行实验数据的记录和分析是不可或缺的。
通过记录实验数据，我们可以对电流互感器的参数进行进一步的优化和校准。
此外，通过分析实验数据，我们也可以发现和解决实验过程中的问题，并进行后续的改进。
总的来说，电流互感器实验的参数调节指南包括了对一次侧和二次侧绕组数量、导线材料、负载电阻的调节，以及对温度和实验数据的观察和分析。
电气工程中的电力仪器规范要求与校准标准
电气工程中的电力仪器规范要求与校准标准电气工程中的电力仪器起着至关重要的作用，它们用于测量和监测电力系统中的各种电气参数。
为确保测量结果的准确性和可靠性，电力仪器必须符合一系列的规范要求和校准标准。
本文将介绍电气工程中常见的电力仪器规范要求和校准标准，以及其对电力系统运行和设备保护的重要性。
1. 电流互感器规范要求与校准标准1.1 规范要求电流互感器是电力系统中常用的仪器，用于测量电流的大小。
根据国家标准《电气测量仪器规范与标定》（GB/T 181482007），电流互感器应满足以下要求：（1）准确性要求：电流互感器的准确度等级应符合设计要求，通常为0.2级、0.5级、1级等。
（2）频率特性要求：电流互感器应在额定频率下具有良好的频率特性，频率范围一般为45Hz-65Hz。
（3）负载特性要求：电流互感器在额定负载下应具有良好的负载特性，如线性度、相位误差等。
1.2 校准标准电流互感器的校准应按照相关标准进行，国家标准《电气测量仪器校准规程》（JJG 2008-2014）是电流互感器校准的参考标准。
2. 电压互感器规范要求与校准标准2.1 规范要求电压互感器用于测量电力系统中的电压值，其规范要求主要包括：（1）额定电压：电压互感器应具有适当的额定电压，以满足实际使用需求。
（2）绝缘性能：电压互感器的绝缘严重影响其测量结果的准确性，因此需要满足一定的绝缘强度要求。
（3）输出特性：电压互感器的输出特性应符合相关标准，如线性度、相位误差等。
2.2 校准标准电压互感器的校准应参照国家标准《电气测量仪器校准规程》（JJG 2008-2014）进行，以确保其测量结果的准确性和可靠性。
3. 功率计规范要求与校准标准3.1 规范要求功率计是用于测量电力系统中的有功功率、无功功率和视在功率的仪器，其规范要求包括：（1）准确性要求：功率计的准确度等级应符合设计要求，通常为0.2级、0.5级、1级等。
（2）频率特性要求：功率计应在额定频率下具有良好的频率特性，频率范围一般为45Hz-65Hz。

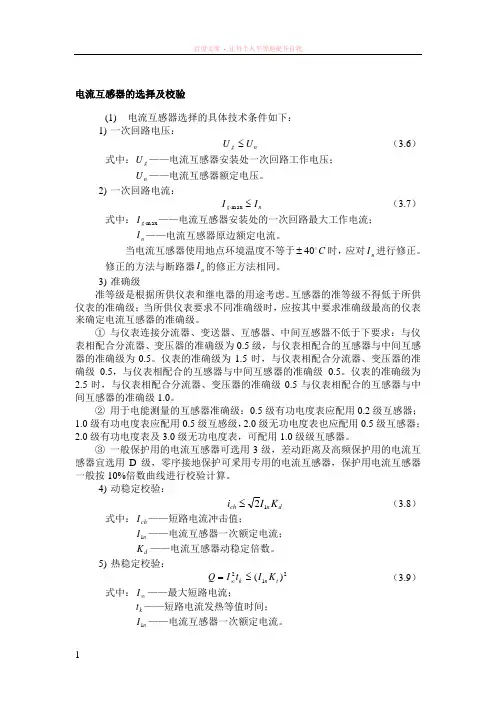

电流互感器的选择及校验
电流互感器的选择及校验(1) 电流互感器选择的具体技术条件如下：1) 一次回路电压：n g U U ≤ （3.6）式中：g U ——电流互感器安装处一次回路工作电压；n U ——电流互感器额定电压。
2) 一次回路电流：n g I I ≤⋅m ax （3.7）式中：m ax ⋅g I ——电流互感器安装处的一次回路最大工作电流；n I ——电流互感器原边额定电流。
当电流互感器使用地点环境温度不等于C 40±时，应对n I 进行修正。
修正的方法与断路器n I 的修正方法相同。
3) 准确级准等级是根据所供仪表和继电器的用途考虑。
互感器的准等级不得低于所供仪表的准确级；当所供仪表要求不同准确级时，应按其中要求准确级最高的仪表来确定电流互感器的准确级。
① 与仪表连接分流器、变送器、互感器、中间互感器不低于下要求：与仪表相配合分流器、变压器的准确级为0.5级，与仪表相配合的互感器与中间互感器的准确级为0.5。
仪表的准确级为1.5时，与仪表相配合分流器、变压器的准确级0.5，与仪表相配合的互感器与中间互感器的准确级0.5。
仪表的准确级为2.5时，与仪表相配合分流器、变压器的准确级0.5与仪表相配合的互感器与中间互感器的准确级1.0。
② 用于电能测量的互感器准确级：0.5级有功电度表应配用0.2级互感器；1.0级有功电度表应配用0.5级互感级，2.0级无功电度表也应配用0.5级互感器；2.0级有功电度表及3.0级无功电度表，可配用1.0级级互感器。
③ 一般保护用的电流互感器可选用3级，差动距离及高频保护用的电流互感器宜选用D 级，零序接地保护可釆用专用的电流互感器，保护用电流互感器一般按10%倍数曲线进行校验计算。
4) 动稳定校验：d n ch K I i 12≤ （3.8）式中：ch I ——短路电流冲击值；n I 1——电流互感器一次额定电流；d K ——电流互感器动稳定倍数。
5) 热稳定校验：212)(t n k K I t I Q ≤=∞ （3.9）式中：∞I ——最大短路电流；k t ——短路电流发热等值时间；n I 1——电流互感器一次额定电流。
电流互感器参数校验与误差分析
电流互感器参数校验与误差分析电流互感器是电力系统中常用的一种仪器，其主要作用是将高电流转换为低电流，方便测量和保护设备的使用。
然而，随着使用时间的增长和环境条件的变化，电流互感器的参数可能会发生漂移，导致测量误差的增加。
因此，对电流互感器进行定期的参数校验和误差分析是非常重要的。
一、电流互感器参数校验1. 校验原理电流互感器的主要性能参数包括变比、一次二次侧短路阻抗和一次二次侧漏抗。
校验的目的是通过对这些参数进行测量和比较，判断电流互感器的准确性和稳定性。
2. 校验方法常用的电流互感器校验方法包括比较法和计算法。
比较法是将待测电流互感器与已知准确参数的标准电流互感器进行连接，通过测量二者的输出信号，推导出待测电流互感器的参数。
计算法则是基于电流互感器的结构和传感器材料特性的数学计算方法，通过对已知参数进行计算，得到待测电流互感器的参数。
一般而言，比较法的精度相对较高，但需要使用标准仪器设备；计算法则更加简便，但准确度相对较低。
3. 校验设备和仪器在电流互感器的参数校验中，常用的设备和仪器有标准电流互感器、比较电桥、电源频率特性测量仪等。
标准电流互感器作为参照和比较的标准，必须具备稳定的性能和准确的参数。
比较电桥是用于测量待测电流互感器和标准电流互感器之间电压或电流差异的仪器，其灵敏度和精度决定了校验的准确性。
电源频率特性测量仪则用于验证电流互感器在不同频率下的性能。
二、误差分析1. 误差来源电流互感器的测量误差主要来自多个方面，包括电压降、温度变化、漏磁和负载变化等。
电压降是指一次侧电压和二次侧电压之间的差异，通常由电流互感器的内阻引起。
温度变化会影响电流互感器的线性度和零点漂移。
漏磁则是由于电流互感器的结构和工艺问题导致的，通常会引起漏电流的增加。
负载变化是指一次侧负载和二次侧负载之间的差异，会导致输出信号的波形畸变。
2. 误差评定误差评定是根据校验结果和实际工作要求，对电流互感器的误差进行分析和判断。
电流互感器的检修与校准
电流互感器的检修与校准电流互感器是电力系统中常用的一种测量设备，用于将高电流转变为可测量的小电流。
在长期使用过程中，电流互感器可能会出现故障或误差，因此需要进行定期的检修和校准。
本文将详细介绍电流互感器的检修与校准的过程和注意事项。
一、检修过程电流互感器的检修包括外观检查、内部部件检查、绝缘测试等步骤。
1. 外观检查首先，需要对电流互感器的外观进行检查，包括外壳、接线端子、标牌等是否完好无损。
同时，检查固定螺丝是否松动，若有松动应及时拧紧。
2. 内部部件检查接下来，打开电流互感器外壳，对内部部件进行检查。
首先，检查绕组是否有变形或损坏，如有需要进行修复或更换。
其次，检查电流互感器的铁芯是否有腐蚀或断裂，若有需要进行清洁或更换。
3. 绝缘测试最后，进行绝缘测试，以确保电流互感器的绝缘性能符合要求。
可以使用绝缘电阻测试仪进行测试，检查电流互感器的绕组与绕组之间、绕组与地之间的绝缘电阻是否正常。
二、校准过程电流互感器的校准是为了保证其输出信号的准确性。
校准过程可以分为静态校准和动态校准两部分。
1. 静态校准静态校准是在标准电流条件下进行的，主要用于确定电流互感器的额定转换比。
校准时，将标准电流源接入电流互感器的一次侧，通过调节标准电流源的输出电流，观察电流互感器的输出信号，直到两者达到一致。
根据所调节的标准电流源输出电流和电流互感器的输出信号，计算得出电流互感器的实际转换比。
2. 动态校准动态校准是在实际工作条件下进行的，主要用于确定电流互感器的相位误差和频率特性。
校准时，将电流互感器接入实际工作电路中，通过调节标准电流源的输出电流和频率，观察电流互感器的输出信号，并与标准电流源的输出进行比较。
根据观察结果，可以得出电流互感器的相位误差和频率特性。
三、注意事项在进行电流互感器的检修和校准时，需要注意以下几点：1. 安全注意在打开电流互感器外壳进行检修时，应先切断电源并排除残余电荷，确保操作安全。
2. 仪器校准在进行校准时，应使用经过校准的专业仪器，并按照仪器的使用说明进行操作。
电流互感器的误差及校验
7 电流互感器的误差及校验
7．1电流互感器的误差
图7-1(a)所示为电流互感器的等值电路图，图中，负载包括连线阻抗和二次保护或仪表阻抗。
由等值原理图，作山相量图7—1(b)。
7．1．1 比值差E1％
根据比值差的定义，电流互感器由于实际电流比与额定电流比不相等，在测量电流时所产生的数值误差，这个误差是不可避免的，也就是说实际电流比是不可能与额定电流比完全
第74页
7．2 与误差相关的参数
前述提到，对于P、PX、PR类保护用电流互感器，用准确等级和准确限值系数(ALF)来描述其误差特性。
对于TP类具有暂态特性的保护用电流互感器，则须要引入暂态倍数(Ktf或Ktd)和对称短路电流倍数(Kssc)来描述其误差特性。
若计及剩磁，则定义饱和倍数(Ks)来综合描述其误差特性。
显然，只考虑稳态和计及暂态的两类互感器，其误差特性的根本区别在于前者不计暂态倍数，而后者计及暂态倍数。
至于剩磁影响，两者是都存在的。
在我国的相关标准中以及国际标准中，都是采用这些参数来描述互感器的误差特性的。
不难看出，不论稳态，还是暂态，都没有能采用综合的、全面的反映互感器误差特性的特征数。
为了直观地描述各类电流互感器的误差特性，本书引入广义的准确限值系数Fo1，它定义为在给定的丁况下，满足给定误差限值的一次限值电流和一次电流额定值的比值。
给定工况，可以是只计交流分量的对称短路情况，也可以是同时计及交流分流和直流分量的短路暂态过程；给定误差，可以是复合误差，也可以是暂态误差。
一次电流，可以是方均根值，也可以是瞬时值。
第75页。
电流互感器检定校准能力验证测量报告 (1)
测量审核电流互感器检定/校准能力验证不确定度测量报告德阳电业局电能计量中心2010-09-301. 测量依据：JJG313-1994《测量用电流互感器》检定规程JJF1059-1999《测量不确定度评定与表示》CNAS-GL02 《能力验证结果的统计处理和能力评价指南》2.测量审核用样品样品提供者：中国测试技术研究院样品信息：名称型号编号电流比等级制造厂电流互感器LQGZ-0.5 6034875/5A0.2S 成都市兴名源电器有限公司3.申请实验室的使用标准装置各组成部分的相关信息名称编号测量范围不确定度或准确度等级或最大允许误差证书编号有效期至标准电流互感器05025 (5—2000)A/5A 0.02S级电测互字第091105号2011-3-22互感器校验仪2607 f(%)：±0.9999～±99.99δ(′)：±9.999～±999.92.0级电测互仪字第090802号2011-3-17电流互感器负载箱0601038 COSφ=0.8 ：0.1Ω～1.6Ω3.0级电测负箱字第090623号2011-3-234. 申请实验室测量环境条件的相关信息温度( ℃) +10℃～+35℃相对湿度( % ) ≤80%5. 测量的原始数据测量次数（n ） 12345678910比值差f i （%） +0.034 +0.036 +0.034 +0.036 +0.036 +0.035 +0.036 +0.036 +0.036 +0.037 相位差δ（＇）+0.2+0.1+0.2+0.1+0.1+0.2+0.1+0.0+0.1+0.2以上数据为样品在额定电流、额定负荷VA S N 5 下进行测量得到的数据列。
6. 测量结果的不确定度评估数据汇总表序号测量不确定度项目不确定度同相分量（%）正交分量（′）1 误差测量装置读数（A 类）：u1 0.001 0.0672 标准电流互感器误差：u2 0.012 0.346 3修约间隔化整：u30.0060.2897. 合成标准不确定度灵敏系数： 1=∂∂=∂∂=pxp x i f f c δδ合成标准不确定度: ∑=22ii c u c u合成标准不确定度和扩展标准不确定度如下表：同相分量（%）正交分量（′）合成标准不确定度0.0130.46扩展标准不确定度0.026 K=20.92 K=2。
电力仪表的电流互感器校准与维护
电力仪表的电流互感器校准与维护电力仪表中的电流互感器是一种用来测量或检测电流的重要设备。
准确的电流互感器校准和维护对于确保电力系统正常运行和数据准确性至关重要。
本文将介绍电流互感器的校准和维护的相关知识，并提供一些建议和步骤。
一、电流互感器校准的重要性电流互感器是将高电流通过互感器变压器转换成低电流，以便于仪表进行测量和读取。
由于电流互感器的准确性和精度直接影响到测量结果的可靠性，因此校准是确保仪表数据准确性的关键。
正确校准电流互感器可以提高系统测量的准确性，并避免由于误差引起的数据不一致。
因此，定期进行电流互感器的校准是电力系统维护中不可或缺的一环。
二、电流互感器校准的步骤1. 准备工作：在进行电流互感器的校准前，需要准备相关的设备和工具，例如校准装置、多用表、校准电流源等。
2. 校准装置设置：根据互感器的额定电流值和准确度等级，在校准装置上设置相应的参数，确保校准过程中的准确性。
3. 确定校准电流：根据实际需求和规定标准，确定需要校准的电流数值，并将校准电流源连接至电流互感器输入端。
4. 进行校准：根据校准装置的操作说明，进行仪表的连通和调整，确保校准电流源输出的电流与设定值一致。
5. 记录校准结果：在校准过程中，需要记录校准的结果，包括电流互感器的偏差、准确度等信息，以便于后续的数据分析和比对。
6. 完成校准报告：根据校准结果，编制详细的校准报告，包括互感器的型号、编号、校准日期、校准结论等内容，并进行签名和存档。
三、电流互感器维护的建议除了定期进行校准外，正确的维护也是保证电流互感器准确性和可靠性的重要环节。
1. 清洁保养：定期清洁电流互感器外壳和端子，确保无尘、无杂质的环境，避免影响测量的准确性。
2. 定期检查：定期检查电流互感器的连接线路、绝缘状况和机械部件，确保其正常工作状态。
3. 频率检测：定期检测电流互感器的工作频率，确保其在额定频率下正常工作。
4. 温度控制：避免电流互感器长时间在高温或低温环境下工作，以免影响其性能和精度。
电流互感器误差超标时的处理方法
电流互感器误差超标时的处理方法电流互感器（current transformer, CT）作为一种重要的电力测量设备，广泛应用于电力系统中，主要用于测量和保护系统中的电流。
然而，在使用过程中，由于种种原因，电流互感器可能会产生误差，误差超标时需要进行相应的处理方法。
误差产生的原因一般有以下几点：1.电流互感器的质量问题：选择、安装或制造过程中存在问题，导致误差超标。
2.运行环境不合适：电流互感器在恶劣的环境条件下工作，如过高或过低的工作温度、过载、电源稳定性差等，也可能导致误差超标。
3.维护不当：电流互感器长期使用后，可能会产生磨损、腐蚀或损坏，从而影响其性能，导致误差超标。
误差超标时，可以采取以下几种处理方法：1.进行校准和调整：首先应该根据标准规定，使用可靠的设备对电流互感器进行校准。
校准的目的是找出电流互感器的实际误差，并在需要的情况下进行适当的调整，使其误差控制在可接受范围内。
2.更换电流互感器：如果校准后仍然无法修复误差超标的问题，就需要考虑更换电流互感器。
在更换前应仔细选择合适的型号和规格，并按照规定的安装和接线方法进行更换。
3.清洁和维护：定期对电流互感器进行清洁和维护，以减少灰尘、污垢等外界因素对电流互感器的干扰。
同时，还要定期检查电流互感器的接线和固定情况，确保其正常运行。
除了以上处理方法外1.选择合适的电流互感器：在购买电流互感器时，应仔细选择质量可靠、性能稳定的产品。
可以根据工作环境和需求选择合适的型号和规格。
2.定期维护和检修：定期对电流互感器进行维护和检修，保持其正常运行。
维护工作包括清洁、紧固和润滑等常规操作，检修工作包括校准和调整等。
3.提高运行环境：为电流互感器创造良好的运行环境，保持适宜的工作温度、稳定的电源等，避免过负荷和过压等不良现象。
总之，电流互感器误差超标时需要进行相应的处理方法。
通过校准、调整，以及更换电流互感器等方式，可以解决误差超标的问题。
同时，还需要加强对电流互感器的日常维护和检修工作，以减少误差产生的可能性。
高压低压配电柜的电流互感器的校准与检测步骤
高压低压配电柜的电流互感器的校准与检测步骤为确保高压低压配电柜的电流互感器的准确性和可靠性，进行定期的校准与检测是十分重要的。
本文将介绍高压低压配电柜电流互感器的校准与检测步骤，以保证其正常运行和电能计量的准确性。
一、校准前的准备工作在进行电流互感器的校准与检测之前，需要进行以下准备工作：1. 确定校准所需的仪器设备，包括电流源、标准电流表、示波器等。
2. 查阅电流互感器的技术资料，获取其额定电流、变比等相关参数。
3. 清理电流互感器的表面，确保无灰尘、污垢以及其他杂质。
二、电流互感器的校准步骤1. 连接校准仪器将电流互感器与校准所需的仪器设备相连接。
其中，电流源用于提供标准电流，标准电流表用于测量电流互感器的输出电流，示波器用于观测电流波形。
2. 启动校准仪器依据校准仪器的操作手册，准确设置标准电流数值，并启动仪器。
3. 校准电流互感器将标准电流接入电流互感器的输入端，观测输出端的电流波形，并通过标准电流表测量输出电流数值。
根据测量结果，调整电流互感器的校准参数，使得输出电流与标准电流一致或在允许范围内。
4. 校准结果记录将校准前后的输出电流数值记录下来，并做好文档保存。
若存在差异较大的情况，应及时排除故障并重新校准。
三、电流互感器的检测步骤除了校准，定期的检测也是电流互感器维护管理的重要环节。
以下为电流互感器的检测步骤：1. 检查电流互感器的外观对电流互感器的外观进行仔细检查，确保外壳完好无损，接线端子无松动或腐蚀。
2. 检测绝缘性能使用绝缘电阻测试仪，对电流互感器的绝缘性能进行测量。
测量结果应符合相关标准要求，否则需进行绝缘处理。
3. 检测变比误差使用精密电流表分别测量电流互感器的输入电流和输出电流，计算变比误差。
变比误差应在允许范围内，超过范围则需要进行调整或更换。
4. 检测相位误差使用示波器观测电流互感器输入电流和输出电流的相位差，并与标准相位进行比较。
相位误差应在允许范围内，超过范围则需要进行调整或更换。
电流互感器检验方法
电流互感器检验方法电流互感器是一种用于检测和测量电网中电流变化的设备，其主要作用是将高电流转换成低电流并输出给仪器，使得电流被监测和控制。
在使用电流互感器之前，需要对其进行检验，以确保其准确性和可靠性。
本文将介绍电流互感器的检验方法，并详细描述每个步骤。
1. 检查设备和工具是否准备充分在检验电流互感器之前，需要准备适当的设备和工具，包括：万用表、频率计、交流电源、数字示波器、电流定值器、稳压电源、负载箱等。
还需要检查仪器和工具是否正常工作，为检验做好充分准备。
2. 校准电流互感器校准是确保电流互感器准确度的关键步骤。
首先需要将电流互感器连接到稳定电源上，并通过万用表检查它的输出电流是否与额定值一致。
如果不一致，则需要调整电流互感器的变比以校准输出电流。
校准时需要用到负载箱，可以根据负载箱的参数来确定校准变比。
3. 测量基本误差基本误差是检验电流互感器的关键指标之一，可以通过测量AC和DC误差的方式来确定。
这些误差包括额定电流下的误差、额定电压下的误差、负载误差和温度误差。
要测量这些误差，需要通过数字示波器、万用表和频率计来测量电流和电压输出值，并通过计算和比较来确定误差值。
测量时需要注意选择合适的测试频率、温度和负载参数。
4. 测量相位角误差相位角误差也是电流互感器检验的重要指标之一，它与电流互感器的生产工艺和材料有关。
在测量相位角误差时，需要使用数字示波器或频率计来测量电压和电流输出信号的相位差，并通过计算来确定相位角误差值。
与测量基本误差一样，测量相位角误差时需要选择合适的测试频率、温度和负载参数。
5. 测量短路阻抗短路阻抗是另一个关键指标，它可以确保电流互感器在实际使用中的稳定性和安全性。
在测量短路阻抗时，需要将电流互感器连接到短路负载上，并通过数字示波器或交流电源来测量输出电流和电压，从而计算出短路阻抗的值。
同时需要注意选择合适的测试频率和电压级别。
6. 检查外观和机械性能除了以上的电气性能指标，还需要检查电流互感器的外观和机械性能，包括检查绝缘材料、接线端子、接头等部分是否正常，查看电流互感器的固定是否稳定牢固，检查标志是否清晰明确等。
电流互感器的校准与使用方法介绍
电流互感器的校准与使用方法介绍电流互感器是电力系统中常见的电气设备，用于测量大电流并将其转化为小电流，以方便测量和保护装置的使用。
在使用互感器之前，正确的校准和使用方法十分重要，以确保测量结果的准确性和设备的可靠性。
本文将介绍电流互感器的校准和使用方法。
一、电流互感器校准方法1. 选择适当的校准设备：在进行电流互感器的校准之前，需要选择合适的校准设备。
常用的校准设备包括标准电流源、标准电流互感器和电流表等。
确保这些设备在校准过程中具有较高的准确性和稳定性。
2. 校准仪器的准备：在进行校准之前，需要对校准仪器进行准备，包括检查仪器的电源和接线是否正常，并保证仪器的工作状态稳定。
3. 校准过程：校准的步骤可以分为初始化、调零、调整和记录四个部分。
- 初始化：开机后，对校准仪器进行初始化设置，包括选择校准对象（电流互感器型号和额定参数）、输入校准参数和选择校准精度等。
- 调零：在校准之前，需要对校准仪器进行调零。
调零的目的是消除仪器本身的误差，确保校准结果的准确性。
- 调整：将待校准的电流互感器连接到校准设备上，并通过调整校准仪器的电流值，使其与电流互感器输出的电流值相匹配。
- 记录：在校准过程中，需记录校准仪器和电流互感器的参数，包括电流值、时间、误差值等。
记录这些数据有助于后续的校验和参考。
4. 校准结果评估：校准完成后，需要评估校准结果的准确性。
可以使用校准仪器和其他测试设备进行对比测试，检查实际测量与理论值之间的误差是否在合理范围内。
二、电流互感器的使用方法1. 安装位置选择：电流互感器的正确安装位置对测量结果至关重要。
一般情况下，应将电流互感器安装在待测电流回路的主回路中，避免与其他干扰源接触。
同时，应确保互感器的安装牢固可靠，避免因振动或移位而影响测量结果。
2. 接线方法：正确的接线方法对电流互感器的使用至关重要。
通常，电流互感器具有两个接线端子，一个为输入端，一个为输出端。
输入端应与待测电流回路相连接，输出端则用于连接测量设备或保护装置。
电流互感器设计中的误差校正技术研究
电流互感器设计中的误差校正技术研究电流互感器是测量电流的重要设备，在电力系统、工业自动化等领域广泛应用。
然而，由于电流互感器的制造、安装等多种因素，会导致其在测量过程中产生误差。
为了提高电流互感器的测量精度，减小误差，误差校正技术在电流互感器设计中得到了广泛的研究和应用。
一、误差来源及影响因素电流互感器的误差来源主要有两个方面：一是初始误差，即电流互感器在制造过程中产生的固有误差；二是运行中的误差，由多种因素引起，如温度变化、磁化分量、外部磁场的干扰等。
1. 初始误差初始误差是由于电流互感器在制造过程中存在的不完善造成的，主要包括线圈的制造偏差、磁路的不对称、磁通泄漏等。
这些因素导致了电流互感器的固有误差，对测量结果产生了直接的影响。
2. 运行中的误差运行中的误差主要是由于电流互感器在实际工作环境下受到各种因素的干扰引起的。
其中，温度变化是导致电流互感器误差变化的主要因素之一。
由于温度的改变会引起电流互感器内部的电阻、电感等参数的变化，从而导致测量误差的变化。
此外，磁化分量也是影响电流互感器测量精度的一个重要因素。
磁化分量是由于电流互感器在高磁场下工作时，硅铁芯饱和引起的残余磁通。
当电流互感器接触到高磁场时，磁化分量会在一定程度上影响测量结果。
除此之外，外部磁场干扰也是影响电流互感器测量精度的重要因素之一。
当电流互感器在潮湿、多尘等环境下工作时，外部磁场会进一步干扰电流互感器的测量结果。
二、误差校正技术的研究现状为了提高电流互感器的测量精度，减小误差，误差校正技术得到了广泛的研究和应用。
目前，常见的误差校正技术包括以下几种：1. 温度校正技术温度校正技术是一种常见的误差校正技术，通过测量电流互感器的温度参数，根据温度和误差之间的关系，对测量结果进行校正。
常用的方法有温度传感器的应用和温度补偿电路的设计。
温度传感器可以实时监测电流互感器的温度，通过对温度和误差之间的关系进行曲线拟合，对测量结果进行修正。
电流互感器准确度的检查方法
互感器误差试验一般采用被测互感器与标准互感器进行比较，两互感器的二次电流差即为被测互感器误差。
此种检验方法称比较法。
标准互感器要求比被测互感器高出二个等级，此时标准互感器误差可忽略不计。
若标准互感器比被测互感器只高一个等级，此时试验结果误差应考虑加上标准互感器误差。
被测互感器与标准互感器的二次电流差一般采用互感器校验仪进行量。
直接从互感器校验仪上读出比值差fx（%），相位差δx（’）。
由于互感器校验仪测的是被测互感器与标准互感器电流差与二次电流的比值，所以对互感器校验仪的要求不高。
要能校验什么等级的互感器，基本由标准互感器决定。
标准互感器是互感器校验系统的关键核心。
对被测互感器进行校验，除了标准互感器、互感器校验仪还要有给互感器提供一次电流的升流器，可以调节升流器电流的调压器，及负载。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关互感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
电流互感器变比检验的简便方法
电流互感器变比检验的简便方法电流互感器是电力系统中常见的电气设备，用于将高电流转换为低电流，以便进行测量和保护。
在互感器投入使用前，需要进行变比检验，以确保输出电流与额定电流相匹配。
下面介绍一种简便的电流互感器变比检验方法。
方法：1. 首先，准备一台电流校准仪，该仪器可以提供稳定的电流输出，并具有精确的电流测量功能。
选择一个输出电流接近或略高于电流互感器额定电流的值。
2. 将电流校准仪的输出端连接到电流互感器的一侧，确保连接稳固可靠。
3. 将电流校准仪的输入端连接到电流表（或电流钳表），用于测量电流互感器的输出。
4. 打开电流校准仪的电源，并设置期望的输出电流。
观察电流表的读数，记录输出电流值。
5. 翻转电流互感器的接线，将电流校准仪的输出端接到另一端。
同样，记录输出电流值。
6. 比较两次测量的输出电流值。
如果两个值相差较大，则说明电流互感器的变比有问题，需要进行进一步的调整或维修。
7. 如果两次测量的输出电流值相差较小，并且与电流互感器的额定电流相匹配，则说明变比检验合格，电流互感器可以投入正常使用。
优点：这种方法简便易行，只需要一台电流校准仪和一些基本的测量仪器。
操作过程简单，不需要复杂的计算和繁琐的步骤。
只需通过比较两次测量的输出电流值，就可以判断电流互感器的变比是否正常，快速准确。
注意事项：在进行电流互感器变比检验时，需要注意以下几点：1. 选择合适的电流校准仪，确保其输出电流范围和精度符合要求。
2. 在连接电流校准仪和电流互感器时，要注意接线的稳固可靠，确保信号传输的准确性。
3. 测量时应保持环境的稳定，避免干扰因素对测量结果的影响。
4. 在测量过程中，要保证电流互感器处于额定电流负载状态，以获得准确的测量结果。
总结：电流互感器的变比检验是保证其正常运行和准确测量的重要一环。
上述提到的简便方法是一种常用的检验方法，通过比较输出电流值的大小，可以快速判断电流互感器的变比是否正常。
然而，为了获得更准确的检验结果，建议在实际操作中结合其他测试方法进行综合检验。
电流互感器校准
工作原理
仪器计量校准首选CNAS机构
应根据一次负荷计算电流IC选择电流互感器变比。 电流互感器一次侧额定电流标准比（如20、30、40、 50、75、100、150、2×a/C）等多种规格，二次侧 额定电流通常为1A或5A。其中2×a/C表示同一台产 品有两种电流比，通过改变产品的连接片接线方式 实现，当串联时，电流比为a/c，并联时电流比为 2×a/C。一般情况下，计量用电流互感器变流比的 选择应使其一次额定电流I1n不小于线路中的负荷电 流（即计算IC）。如线路中负荷计算电流为350A， 则电流互感器的变流比应选择400/5。保护用的电流 互感器为保证其准确度要求，可以将变比选得大一 些。
注意事项
感谢您的关注
7
选择应用
仪器计量校准首选CNAS机构
1）电流互感器的接线应遵守串联原则：即一 次绕阻应与被测电路串联，而二次绕阻则与 所有仪表负载
使用原则
电流互感器 串联 2）按被测电流大小，选择合适的变比，否则 误差将增大。同时，二次侧一端必须接地， 以防绝缘一旦损坏时，一次侧高压窜入二次 低压侧，造成人身和设备事故
仪器计量校准首选CNAS机构
⒈电流互感器一次被测电流磁势I1N1在铁芯 产生磁通Φ1 ⒉电流互感器二次测量仪表电流磁势I2N2在 铁芯产生磁通Φ2 ⒊电流互感器铁芯合磁通：Φ = Φ1 + Φ2 ⒋因为Φ1.Φ2方向相反，大小相等，互相抵 消，所以 Φ = 0 ⒌若二次开路，即 I2 = 0 ，则：Φ = Φ1， 电流互感器铁芯磁通很强，饱和，铁心发热， 烧坏绝缘，产生漏电 ⒍电流互感器二次线圈一端接地，就是为了 防止高压危险而采取的保护措施
一般情况下计量用电流互感器变流比的选择应使其一次额定电流i1n不小于线路中的负荷电选择应使其次额定电流i1n不小于线路中的负荷电流即计算ic
互感器计量校准
互感器计量校准互感器是电力系统中常用的一种测量设备，主要用于测量电流和电压。
互感器的准确性对电力系统的正常运行至关重要。
因此，互感器的计量校准是确保测量准确性的重要步骤之一。
以下是关于互感器计量校准的一些基本信息，以及执行校准的一般步骤：互感器计量校准概述：目的：互感器计量校准的主要目的是验证互感器的测量准确性，确保其输出与实际值相符，从而提高电力系统的可靠性和稳定性。
时机：互感器计量校准通常在互感器安装后、定期维护或发现异常时进行。
定期的校准有助于及时发现互感器性能的变化，并采取相应的维护措施。
校准设备：互感器的计量校准通常需要使用高精度、可追溯的校准设备，确保校准的准确性。
这些设备通常由国家或国际标准化组织认证。
互感器计量校准步骤：准备工作：在进行校准之前，需要进行充分的准备工作，包括检查互感器的外观、连接线路是否正常，确保校准环境的稳定性和符合标准要求。
校准设备连接：将互感器与校准设备连接，确保连接的可靠性和正确性。
互感器的输出应连接到校准设备，同时参考电流或电压源也应按照标准接入。
调整零点：针对互感器的零点误差，通过校准设备进行零点调整。
零点调整是为了确保在没有输入信号时，互感器输出为零。
调整增益：根据标准信号，通过调整增益来校准互感器的放大倍数。
这有助于确保互感器在测量信号时能够输出准确的比例值。
重复测试：在调整完零点和增益后，需要重复进行测试，以确保互感器的输出与标准信号匹配，并记录校准结果。
校准报告：完成互感器的计量校准后，应生成一份详细的校准报告。
报告应包括互感器的型号、规格、校准日期、环境条件、校准设备信息、校准过程、校准结果等详细信息。
记录和维护：将校准结果记录在互感器的维护记录中，并建立起一套完善的维护体系。
这有助于追踪互感器的性能变化，并及时采取维护措施。
校准的重要性：确保测量准确性：通过互感器计量校准，可以确保互感器在测量电流和电压时的准确性，为电力系统提供可靠的测量数据。
新互感器器操作校准程序
实验检测中心标准计量测试站BJC-JD14-2014一、适用范围、拟开展的校准项目本操作程序仅适用于实验检测中心标准计量测试站对互感器使用中检验和周期检定。
检定依据为：经国家质量监督检疫总局批准、现行有效的计量检定规程。
拟开展的检定项目：0.2级及以下互感器，电流互感器(0～2000)A/5A、电压互感器(0～10)kV/100V。
二、规范性引用文件1．《 JJG 313-94 测量用电流互感器检定规程》三、HSE控制互感器检定用设备为HEG2，精度等级2.0级；标准器量程电流互感器为(0～2000)A/5A、电压互感器为(0～10)kV/100V；精度等级0.05级。
五、检定前的准备确认互感器校验仪、标准电流（电压）感器、电流（电压）负载箱；电源设备（包括升流（压）器和调节装置）；万用表、钳形电流表、活动扳手、螺丝刀、大电流导线、二次专用导线，原始记录等处于待用状态；依据被检计量器具的工作量程选择标准器的相应量程。
六、操作步骤6.1外观检查检查厂名、厂号、型式、变比、等级、容量，外观有无损伤，螺丝，极性标记，接地标志等；接线端钮，多变比互感器不同变化的接线方式；及严重影响检定工作进行的其它缺陷。
电源及调节设备应具有足够的容量和调节细度，电源的频率应为50±0.5Hz(60±0.6 Hz),波形畸变系数应不超过5%。
周围气温为+10～+35℃，相对湿度不大于80%。
6.2绝缘电阻的测定操作方法: （1）将被检接地电阻表测量端短路；（2）将绝缘电阻测试仪置于500V档；（3）将两根测试线一端分别插入LINET和 EARTH孔内，另一端分别接入互感器的输出端子与接地端子（或外壳）。
（4）按下TEST键，10s由面板读出绝缘电阻值。
绝缘电阻应小于5MΩ。
6.3绕组极性的检查推荐用电流互感器校验仪进行绕组极性检查，一般校验仪具有极性指示器，标准器的极性是已知的，当按规定的标记接好线通电时，如发现校验仪的极性指示器动作而又排除是由于变比接错所致，则可确认被检电流互感器与标准电流互感器的极性相反。
