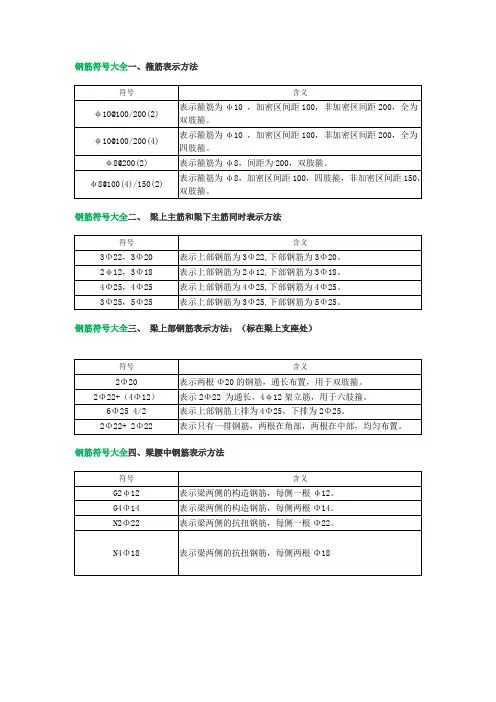

1.1钢筋符号和钢筋的一般表示方法
1.1.5 一般结构中布置的钢筋
1、基础中钢筋（条形基础、独立基础）: 受力钢筋，分布钢筋。
受 力 钢 筋 受力 钢筋 分布钢筋
4-4
分布钢筋
1:50
条形基础配筋图
主讲：谭炳军 第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
条形基础钢筋三维图
1
受力 钢筋
受力 钢筋
柱钢筋三维图
3
柱基础插筋钢筋三维图
主讲：谭炳军
中间层柱钢筋三维图
4
第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
1.1钢筋符号和钢筋的一般表示方法
3、梁中钢筋: 纵向受力钢筋 （底筋、面筋）、 弯起钢筋、腰筋、 负筋、吊筋，箍 筋、拉筋等。
1.1.5 一般结构中布置的钢筋
XTL1
1:50
主讲：谭炳军
二、选择题： 1、现浇板中受力钢筋的Hale Waihona Puke Baidu径不应小于( ) A、4mm B、4-6mm 2、钢筋工程施工中要看懂( ) A、总平面图 B、土建施工图 3、HPB235级钢筋末端的弯钩应做成( ) A、180度 B、90度 三、简答题： 1、钢筋混凝土条形基础中的钢筋有哪些？ 2、钢筋混凝土柱中钢筋有哪些？ 3、钢筋混凝土板中一般存在哪些钢筋？
J-1
1:50
受 力 钢 筋
受力 钢筋
独立柱基础钢筋三维图
独立基础配筋图
主讲：谭炳军 第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法 2
1.1钢筋符号和钢筋的一般表示方法
1.1.5 一般结构中布置的钢筋
2、柱中钢筋: 纵向受力钢筋，箍筋。
箍筋
受 力 钢 筋
KZ1
柱配筋图
主讲：谭炳军
1:20
第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
受力筋 （底筋）
构造钢筋或分布钢 筋(板面) 主讲：谭炳军
构造钢筋 (板面)
第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
9
作业
一、判断题： 1、HPB是热轧带肋钢筋的代号。（ ） 2、HRB是热轧光圆钢筋的代号。（ ） 3、板中分布钢筋可以不布置。 （ ） 4、配置双层钢筋时，底层钢筋弯钩应向上或向左，面层钢筋应向下或向右。 （ ） 5、钢筋混凝土构件中，钢筋主要承担拉力，混凝土主要承担压力。（ ）
第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
6
1.1钢筋符号和钢筋的一般表示方法
1.1.5 一般结构中布置的钢筋
4、板中钢筋:
受力钢筋（底筋、 面筋）、分布钢筋、 负筋等。 受力筋 （底筋）
1-1
1:20
钢在 筋板 是的 底配 层筋 钢图 筋中 还如 是何 面判 层断 钢所 筋配 的
思 考
1
1
负筋或构 造钢筋 （板面）
:
主讲：谭炳军
,
?
XB1
1:50
第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
7
负筋 (板面)
受力筋 （底筋）
构造钢筋 (板面)
主讲：谭炳军
构造钢筋或分布钢 第一章：钢筋图识读→钢筋符号和 筋(板面) 钢筋的一般表示方法
8
受力筋 （底筋）
负筋 (板面)
受力筋 （面筋）
5-5
第一章：钢筋图识读→钢筋符号和 6-6 1:25 1:25 钢筋的一般表示方法
7-7
1:25
5
非通长钢筋 （受力筋）
受力筋或架立筋（面 筋）：承受压（拉）力 或固定钢筋
腰筋
加密区箍筋： 承受剪力，固 定受力筋位置
非加密区箍 筋：承受剪 力，固定受 力筋位置
受力筋（底筋）： 承受拉（压）力
主讲：谭炳军
C、8mm C、结构施工图 C、90度或135度
主讲：谭炳军
第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
10
1
2
1
1
2
1
KL-1
1:50
主讲：谭炳军
1 - 1 1:25 2 第一章：钢筋图识读→钢筋符号和- 2 钢筋的一般表示方法
1:25
11
1.1.5 一般结构中布置的钢筋
1、基础中钢筋（条形基础、独立基础）: 受力钢筋，分布钢筋。
受 力 钢 筋 受力 钢筋 分布钢筋
4-4
分布钢筋
1:50
条形基础配筋图
主讲：谭炳军 第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
条形基础钢筋三维图
1
受力 钢筋
受力 钢筋
柱钢筋三维图
3
柱基础插筋钢筋三维图
主讲：谭炳军
中间层柱钢筋三维图
4
第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
1.1钢筋符号和钢筋的一般表示方法
3、梁中钢筋: 纵向受力钢筋 （底筋、面筋）、 弯起钢筋、腰筋、 负筋、吊筋，箍 筋、拉筋等。
1.1.5 一般结构中布置的钢筋
XTL1
1:50
主讲：谭炳军
二、选择题： 1、现浇板中受力钢筋的Hale Waihona Puke Baidu径不应小于( ) A、4mm B、4-6mm 2、钢筋工程施工中要看懂( ) A、总平面图 B、土建施工图 3、HPB235级钢筋末端的弯钩应做成( ) A、180度 B、90度 三、简答题： 1、钢筋混凝土条形基础中的钢筋有哪些？ 2、钢筋混凝土柱中钢筋有哪些？ 3、钢筋混凝土板中一般存在哪些钢筋？
J-1
1:50
受 力 钢 筋
受力 钢筋
独立柱基础钢筋三维图
独立基础配筋图
主讲：谭炳军 第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法 2
1.1钢筋符号和钢筋的一般表示方法
1.1.5 一般结构中布置的钢筋
2、柱中钢筋: 纵向受力钢筋，箍筋。
箍筋
受 力 钢 筋
KZ1
柱配筋图
主讲：谭炳军
1:20
第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
受力筋 （底筋）
构造钢筋或分布钢 筋(板面) 主讲：谭炳军
构造钢筋 (板面)
第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
9
作业
一、判断题： 1、HPB是热轧带肋钢筋的代号。（ ） 2、HRB是热轧光圆钢筋的代号。（ ） 3、板中分布钢筋可以不布置。 （ ） 4、配置双层钢筋时，底层钢筋弯钩应向上或向左，面层钢筋应向下或向右。 （ ） 5、钢筋混凝土构件中，钢筋主要承担拉力，混凝土主要承担压力。（ ）
第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
6
1.1钢筋符号和钢筋的一般表示方法
1.1.5 一般结构中布置的钢筋
4、板中钢筋:
受力钢筋（底筋、 面筋）、分布钢筋、 负筋等。 受力筋 （底筋）
1-1
1:20
钢在 筋板 是的 底配 层筋 钢图 筋中 还如 是何 面判 层断 钢所 筋配 的
思 考
1
1
负筋或构 造钢筋 （板面）
:
主讲：谭炳军
,
?
XB1
1:50
第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
7
负筋 (板面)
受力筋 （底筋）
构造钢筋 (板面)
主讲：谭炳军
构造钢筋或分布钢 第一章：钢筋图识读→钢筋符号和 筋(板面) 钢筋的一般表示方法
8
受力筋 （底筋）
负筋 (板面)
受力筋 （面筋）
5-5
第一章：钢筋图识读→钢筋符号和 6-6 1:25 1:25 钢筋的一般表示方法
7-7
1:25
5
非通长钢筋 （受力筋）
受力筋或架立筋（面 筋）：承受压（拉）力 或固定钢筋
腰筋
加密区箍筋： 承受剪力，固 定受力筋位置
非加密区箍 筋：承受剪 力，固定受 力筋位置
受力筋（底筋）： 承受拉（压）力
主讲：谭炳军
C、8mm C、结构施工图 C、90度或135度
主讲：谭炳军
第一章：钢筋图识读→钢筋符号和 钢筋的一般表示方法
10
1
2
1
1
2
1
KL-1
1:50
主讲：谭炳军
1 - 1 1:25 2 第一章：钢筋图识读→钢筋符号和- 2 钢筋的一般表示方法
1:25
11
