通信人井建筑标准
通信设备安装工程设计需掌握的建设标准中强制性条文

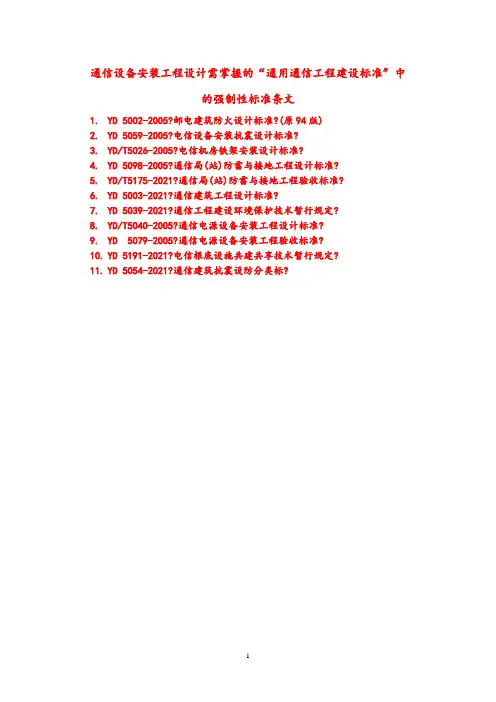

通信设备安装工程设计需掌握的“通用通信工程建设标准〞中的强制性标准条文1.YD 5002-2005?邮电建筑防火设计标准?(原94版)2.YD 5059-2005?电信设备安装抗震设计标准?3.YD/T5026-2005?电信机房铁架安装设计标准?4.YD 5098-2005?通信局(站)防雷与接地工程设计标准?5.YD/T5175-2021?通信局(站)防雷与接地工程验收标准?6.YD 5003-2021?通信建筑工程设计标准?7.YD 5039-2021?通信工程建设环境保护技术暂行规定?8.YD/T5040-2005?通信电源设备安装工程设计标准?9.YD 5079-2005?通信电源设备安装工程验收标准?10.YD 5191-2021?电信根底设施共建共享技术暂行规定?11.YD 5054-2021?通信建筑抗震设防分类标?YD 5002-2005?邮电建筑防火设计标准?(原94版)高层电信建筑分类：建筑高度超过50m或任一层建筑面积超过1000 m2的高层电信建筑属于一类高层建筑，其余的高层电信建筑属于二类高层建筑。
一类高层电信建筑的耐火等级应为一级，二类高层电信建筑以及单层、多层电信建筑的耐火等级均不应低于二级。
裙房的耐火等级不应低于二级，高层电信建筑地下室的耐火等级应为一级。
建筑内的管道井、电缆井应在每层楼板处采用不低于楼板耐火极限的不燃烧体或防火封堵材料封堵，楼板或墙上的预留孔洞应用不燃烧材料临时封堵；通信电缆与动力电缆不应在同一井道内布放。
电信建筑的内部装修材料应采用不燃烧材料。
当本层为敞开式电信机房时，应在电信机房内留出连接两端疏散楼梯、电梯等的疏散走道，且应在地面设置相应的疏散指示标志。
电信建筑内的配电线路除敷设在金属桥架、金属线槽、电缆沟及电缆井等处外，其余线路均应穿金属保护管敷设。
YD 5059-2005?电信设备安装抗震设计标准?电信设备安装的抗震设计目标：当遭受本地区设防烈度的地震作用时，电信设备安装的铁架及相关的加固点，不应产生损坏。
建筑工程抗震设防分类标准(GB50223-2008)甲乙类详细说明

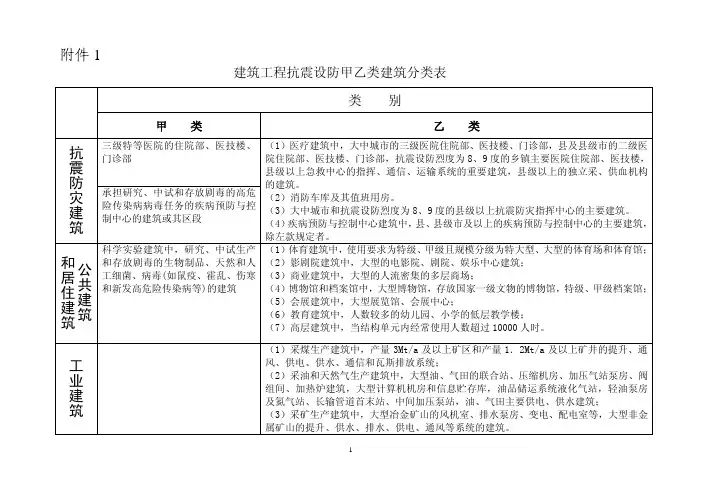

附件1建筑工程抗震设防甲乙类建筑分类表 类 别甲 类 乙 类三级特等医院的住院部、医技楼、门诊部 抗震防灾建筑 承担研究、中试和存放剧毒的高危险传染病病毒任务的疾病预防与控制中心的建筑或其区段 （1）医疗建筑中，大中城市的三级医院住院部、医技楼、门诊部，县及县级市的二级医院住院部、医技楼、门诊部，抗震设防烈度为8、9度的乡镇主要医院住院部、医技楼，县级以上急救中心的指挥、通信、运输系统的重要建筑，县级以上的独立采、供血机构的建筑。
（2）消防车库及其值班用房。
（3）大中城市和抗震设防烈度为8、9度的县级以上抗震防灾指挥中心的主要建筑。
（4）疾病预防与控制中心建筑中，县、县级市及以上的疾病预防与控制中心的主要建筑，除左款规定者。
公共建筑 和居住建筑科学实验建筑中，研究、中试生产和存放剧毒的生物制品、天然和人工细菌、病毒(如鼠疫、霍乱、伤寒和新发高危险传染病等)的建筑（1）体育建筑中，使用要求为特级、甲级且规模分级为特大型、大型的体育场和体育馆； （2）影剧院建筑中，大型的电影院、剧院、娱乐中心建筑；（3）商业建筑中，大型的人流密集的多层商场；（4）博物馆和档案馆中，大型博物馆，存放国家一级文物的博物馆，特级、甲级档案馆； （5）会展建筑中，大型展览馆、会展中心；（6）教育建筑中，人数较多的幼儿园、小学的低层教学楼；（7）高层建筑中，当结构单元内经常使用人数超过10000人时。
工业建筑（1）采煤生产建筑中，产量3Mt/a 及以上矿区和产量1．2Mt/a 及以上矿井的提升、通风、供电、供水、通信和瓦斯排放系统； （2）采油和天然气生产建筑中，大型油、气田的联合站、压缩机房、加压气站泵房、阀组间、加热炉建筑，大型计算机机房和信息贮存库，油品储运系统液化气站，轻油泵房及氮气站、长输管道首末站、中间加压泵站，油、气田主要供电、供水建筑； （3）采矿生产建筑中，大型冶金矿山的风机室、排水泵房、变电、配电室等，大型非金属矿山的提升、供水、排水、供电、通风等系统的建筑。
通信管道施工规范
管道孔数
备注
主干道路
4孔为主
乡镇团场2孔为主
次干道路
4孔为主
在个别情况下选择2孔，乡镇团场2孔为主
分支道路
2孔为主
乡镇团场1孔为主
小区道路
4孔/2孔/1孔
4孔管群的选择下方第4条解释
核心机房/汇聚机房进出局
6孔
在个别况下选择8孔，保证进出管道的二路由
288芯光交接箱的管道引入
6孔（5孔盘管）
432/576芯光交接箱的管道引入
8孔（5孔盘管）
四、管群组合及人手孔的选用原则
1）主干道路管道的管群组合选用七孔蜂窝管为主，管群组合为2X2，总孔数以4 孔为主。 2）次干道路管道的管群组合选用七孔蜂窝管为主，管群组合为2X2，总孔数以4 孔为主，在个别况下选择2孔。 3）分支道路管道的管群组合选用七孔蜂窝管为主，管群组合为2X1，总孔数以2孔为主。 4）小区道路管道以2孔为主，在大型社区内，管道的主线可采用4孔，所谓主线管道即是管道由道路管道引入小区后，由另外一端可穿出小区并与另外一条路相连通，这种情况下该主线管道可采用4孔；若小区管道不能与另外一条路相连通，则采用2孔管道，不能修建4孔管道。其余分支管道应采用2孔或者1孔。当选用1孔管道时，宜选用小号4孔栅格管（为美化天线馈线考虑）；当管群组合大于1孔时，建议其中1孔选用4孔栅格管，其余管材选用7孔蜂窝管，入楼管道可采用1孔Ф63塑料管（考虑其弯曲性比蜂窝管好）。 5）核心机房/汇聚机房进出必须保证二路由，每侧路由上的管群孔数应在6孔以上，选用七孔蜂窝管为主，管群组合为3X2。 6）在主干道路和次干道路上管道段长控制在100m~120m之间为宜，人孔应选择在客户密集、引出方便地方，在重要客户门口要修建引出管道，引出管道>12m时应在末端修建引出手孔。
通信管道施工规范
小手孔（120×90 ×93）平面和剖面图
大手孔（120×170 ×150）平面和剖面图
工程验收
核对竣工图与管道人（手）孔口圈高程 及其他可见部分是否相符，检查人（手） 孔通信内的设置安装是否齐全、合格 通信管道工程竣工验收内容 已签证的隐蔽工程如发现异常，应进行抽检复验
管孔试通
直线管道管孔试通，应用比被试管孔标准直径 小5mm，长900mm的拉棒进行。
沟深及人手孔坑超过3m时，采用 放坡法或设倒土平台，确保人身 安全。
管道坡度
为了避免污水渗 入管道内淤塞管 孔、腐蚀通信， 铺设管道时往往 要保持一定的坡 度，使管道内的 污水能够流入人 孔内以便清除。 规定管道坡度为 0.3～0.4%，最小 不得低于0.25%。 管道坡度一般采 用三种形式，如 图右所示。
塑料管群小于两层时，整体固定，大于两层时每相邻两层组绑扎固定。最后整体 固定。
管道接头
通信工程常用人井（长×宽×高）
单位：m
管道工程回填土
一般规定 明沟过路回填要求
管道工程回填土
人（手）孔坑回填要求
市政部门规定
人（手）孔、通道建筑
人（手）孔、通道地基、基础
人（手）孔、通道建筑
墙体（予埋铁件）
现浇上覆
拆模
安装人孔口圈
安装手孔口圈
完工报验口
管孔试通
《通信管道规范》思考题
1、通信管道按材质分类、目前常用的有哪几种？ 2、人（手）孔铁盖有哪两种铸铁制成？哪种用于车行道？ 3、通信管道各种高程，以水准点为基准，允许误差是多少？ 4、通信管道周围加包封，一般采用哪种标号混凝土浇灌？包封厚度为多 少？ 5、某塑料管群组合为“6×3”，其中数字表达的意义是什么？ 6、解释素浆、素混凝土的材料组成？ 7、多根塑料管的组群间隙宜为多少？管群大于两层时，塑管应为何固定。 8、、管道基础宽度应比管道组群宽度加宽多少？ 9、人孔口圈与上覆之间宜砌多高的口腔（井脖子）？ 10、普通混凝土标号按新的叫法有哪几种？ 11、写出水泥砂浆标号有哪几种？ 12、通信管道工程验收量关键一项是什么？ 13、直线管道管孔试通，应用何种规格的拉棒？
通信工程建设常用标准强制性条文汇编
目录第一章通信工程通用规范 (6)1、《邮电建筑防火设计标准》YD5002-94 (6)2、《电信专用房屋设计规范》YD/T5003—2005 (7)3、《电信机房铁架安装设计标准》YD/T5026—2005 (8)4、《通信工程建设环境保护技术暂行规定》YD5039-2009 (9)5、《综合电信营业厅设计标准》YD/T5047—2005 (9)6、《通信建筑抗震设防分类标准》YD5054-2010 (9)7、《电信设备安装抗震设计规范》YD5059-2005 (10)8、《电信专用房屋工程施工监理规范》YD5073-2005 (11)9、《电信设备抗地震性能检测规范》YD5083—2005 (16)10、《通信局（站）防雷与接地工程设计规范》GB50689—2011 (16)11、《通信设备安装工程施工监理暂行规定》YD5125-2005 (17)12、《通信局(站）节能设计规范》YD5184—2009 (18)13、《电信基础设施共建共享工程技术暂行规定》YD5191—2009 (18)14、《通信建设工程量清单计价规范》YD5192-2009 (18)15、《通信局（站）防雷与接地工程验收规范》YD/T5175-2009 (19)第二章通信电源工程规范 (19)16、《通信电源设备安装工程设计规范》YD/T5040-2005 (19)17、《通信电源设备安装工程验收规范》YD5079-2005 (19)18、《通信用电源设备抗地震性能检测规范》YD5096—2005 (20)19、《通信电源设备安装工程施工监理暂行规定》YD5126-2005 (20)20、《通信用柴油发电机组消噪音工程设计暂行规定》YD5167-2009 (21)第三章有线通信工程规定 (21)21、《SDH本地网光缆传输工程设计规范》YD/T5024-2005 (21)22、《会议电视系统工程设计规范》YD/T5032—2005 (21)23、《公用计算机互联网工程设计规范》YD/T5037-2005 (21)24、《电话网网管系统工程设计规范》YD/T5053—2005 (22)25、《光缆线路自动监测系统工程设计规范》YD/T5066-2005 (22)26、《公用计算机互联网工程验收规范》YD/T5070-2005 (22)27、《固定电话交换设备安装工程设计规范》YD/T5076—2005 (22)28、《固定电话交换设备安装工程验收规范》YD/T5077-2005 (23)29、《SDH光缆通信工程网管系统设计规范》YD/T5080-2005 (23)30、《交换设备抗地震性能检测规范》YD5084—2005 (23)31、《智能网设备安装工程验收规范》YD/T5087—2005 (24)32、《数字同步网工程设计规范》YD/T5089-2005 (24)33、《光传输设备抗地震性能检测规范》YD5091-2005 (24)34、《长途光缆波分复用（WDM）传输系统工程设计规范》YD/T 5092-2005 (24)35、《光缆线路自动监测系统工程验收规范》YD/T5093-2005 (25)36、《SDH长途光缆传输系统工程设计规范》YD/T5095—2005 (25)37、《宽带IP城域网工程设计暂行规定》YD/T5117-2005 (25)38、《ATM工程设计规范》YD/T5118—2005 (25)39、《长途光缆波分复用（WDM)传输系统工程验收规范》YD/T 5122—2005 (25)40、《IP视讯会议系统工程设计暂行规定》YD/T5135-2005 (25)41、《有线接入网设备安装工程验收规范》YD/T5140-2005 (25)42、《SDH数字微波设备安装工程验收规范》YD/T5141-2005 (26)43、《移动智能网工程设计规范》YD/T5142—2005 (27)44、《自动交换光网络(ASON）工程验收暂行规定》YD/T5145-2007 (27)45、《SDH本地网光缆传输工程验收规范》YD/T5149-2007 (28)46、《基于SDH的多业务传输节点（MSTP）本地光缆传输工程验收规范》YD/T5150-2007 (28)47、《固定软交换工程设计暂行规定》YD5153—2007 (28)48、《固定软交换设备安装工程验收暂行规定》YD5154—2007 (28)49、《固定电话网智能化工程设计规范》YD5155—2007 (29)50、《固定电话网智能化设备安装工程验收规范》YD5156-2007 (29)51、《移动短消息中心设备安装工程验收规范》YD5157-2007 (29)52、《移动多媒体消息中心工程设计暂行规定》YD5158—2007 (29)53、《移动多媒体消息中心工程验收暂行规定》YD5159—2007 (29)54、《电信客服呼叫中心工程设计规范》YD/T5163—2009 (30)55、《电信客服呼叫中心工程验收规范》YD/T5164-2009 (30)56、《移动WAP网关工程设计规范》YD/T5168-2009 (30)57、《移动WAP网关工程验收规范》YD/T5169-2009 (30)58、《个性化回铃音平台工程设计暂行规定》YD/T5170-2009 (31)59、《个性化回铃音平台工程验收暂行规定》YD/T5171-2009 (31)60、《本地网光缆波分复用系统工程验收规范》YD/T5176-2009 (31)61、《互联网网络安全设计暂行规定》YD/T5177—2009 (31)62、《光缆通信工程网管系统验收规范》YD/T5179-2009 (31)63、《宽带IP城域网工程验收暂行规定》YD/T5181—2009 (32)64、《公用计算机互联网工程施工监理暂行规定》YD5188—2010 (32)第四章无线通信工程规范 (32)65、《国内卫星通信地球站设备安装工程验收规范》YD/T5017-2005 (32)66、《国内卫星通信小型地球站（VSAT）通信系统工程设计规范》YD/T 5028—2005 (32)67、《数字集群通信工程设计暂行规定》YD/T5034—2005 (33)68、《数字集群通信设备安装工程验收暂行规定》YD/T5035-2005 (33)69、《国内卫星通信地球站工程设计规范》YD5050-2005 (33)70、《900/1800MH Z TDMA数字蜂窝移动通信网工程验收规范》YD/T 5067—2005 (34)71、《数字移动通信（TDMA）工程施工监理规范》YD5086-2005 (34)72、《3。
通信工程制图规范
第二章通信工程制图规范第一节概述通信工程图纸是通过图形符号、文字符号、文字说明及标注表达的。
为了读懂图纸就必须了解和掌握图纸中各种图形符号、文字符号等所代表的含义。
专业人员通过图纸了解工程规模、工程内容、统计出工程量、编制出工程概、预算。
阅读图纸、统计工程量的过程就称为识图。
为了使通信工程的图纸做到规格统一、画法一致、图面清晰，符合施工、存档和生产维护的要求，又利于提高设计效率、保证设计质量和适应通信工程建设的需要，要求依据以下国家级行业标准编制通信工程制图与图形符号标准：《电气通用图形符号》GB/T4728.1～13《电气制图》GB/T6988.1～7《建筑制图标准》GB/T50104—2001《1:500 1:1000 1:2000地形图图式》GB/T7929—1995GB 7159—《电气技术中的文字符号制订通则》1987《电气系统说明书用简图的编制》GB 7356—1987《电气工程制图与图形符号》YD/T5015—2007第二节通信工程制图的总体要求通信工程制图的总体要求如下：（1）工程制图应根据表述对象的性质，论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。
（2）图面应布局合理，排列均匀，轮廓清晰和便于识别。
（3）应选用合适的图线宽度，避免图中的线条过粗、过细。
（4）正确使用国标和行标规定的图形符号。
派生新的符号时，应符合国标符号的派生规律，并应在合适的地方加以说明。
（5）在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。
（6）应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。
（7）工程图纸应按规定设置图衔，并按规定的责任范围签字。
各种图纸应按规定顺序编号。
（8）总平面图、机房平面图、移动通信基站天线位置及馈线走向图应设置指北针。
（9）对于线路工程，设计图纸应按照从左往右的顺序制图，并设指北针；线路图纸分段按“起点至终点，分歧点至终点”原则划分。
通信建设工程强制性标准
通信建设工程强制性标准工程建设标准强制性条文(信息工程部分)1关于《工程建设标准强制性条文》《工程建设标准强制性条文》是现行工程建设国家标准和行业标准中直接涉及人民生命财产安全、人身健康、环境保护和其他公众利益的内容，同时考虑了提高经济效益和社会效益等方面的要求。
列入《工程建设强制性标准条文》的都必须严格执行。
是参与工程建设活动各方责任主体执行强制性标准和政府对执行情况实施监督的依据。
一、标准(一)、标准的定义为了取得国民经济的最佳效果，依据科学技术和实践经验的综合成果，在充分协商的基础上，对经济技术活动中具有多样性、相关性特征的重复事物，以特定程序和特定形式颁发的统一规定，叫做标准。
(二)、标准的地位和作用1、标准是竞争和协调的产物一方面表现在同一领域不同标准之间的竞争;另一方面也体现了集团内企业标准间的竞争。
2、标准可以规范市场，也可以保护市场。
是促进技术进步，规范市场的有效工具，也是国家经济管理的有效技术手段。
3、标准关系到国家和企业利益4、标准已成为各国、各大公司经济利益的争取核心，在一定意义上讲，标准是一个国家的主权在经济领域的延伸。
5、谁拥有标准，谁就掌握了进入市场的主动权。
所谓:超一流企业卖标准;一流企业卖专利;二流企业卖技术;三流企业卖产品。
(三)、标准的分类1、按层级分类:国际标准;国家标准;行业标准;地方标准;企业标准。
2、按性质分类强制性标准Q(必须遵守，不得违反);推荐性标准T(自愿采用，一经采用必须遵守)。
3、按属性分类技术标准;管理标准;工作标准。
二、通信技术标准1、概念:为了保证通信网的完整性、统一性和先进性，对通信网、通信设备、通信系统在组网、进网、互联、互通中需要共同遵守的技术要求所作的统一规定。
2、特点:通信技术标准具有全程、全网和通用的特点。
3、作用:在进行通信及通信网规划、计划、科研、生产、设计、施工、运行、维护时均应遵循通信技术标准才能确保通信畅通和顺利进行。
（完整版）通信线路工程设计需掌握的的建设标准中强制性条文（通信工程强规与强标）
（完整版）通信线路⼯程设计需掌握的的建设标准中强制性条⽂（通信⼯程强规与强标）通信线路⼯程设计相关的强制性条⽂与规范（强标与强规汇编）⽬录⼀、YD5102-2010《通信线路⼯程设计规范》 (3)⼆、YD5121-2010《通信线路⼯程验收规范》 (7)三、YD 5018-2005《海底光缆数字传输系统⼯程设计规范》 (13)四、GB 50374-2006《通信管道⼯程施⼯及验收规范》 (13)五、YD 5148-2007《架空光（电）缆通信杆路⼯程设计规范》 (16)六、YD 5039-2009《通信⼯程建设环境保护技术暂⾏规定》 (17)七、YD 5002-2005《邮电建筑防⽕设计标准》 (18)⼋、YD/T5026-2005《电信机房铁架安装设计规范》 (19)九、YD 5098-2005《通信局(站)防雷与接地⼯程设计规范》 (19)⼀、YD5102-2010《通信线路⼯程设计规范》6.2.2 光缆埋深应符合表0的规定。
注1：边沟设计深度为公路或城建管理部门要求的深度。
注2：⽯质、半⽯质地段应在沟底和光缆上⽅各铺100mm厚的细⼟或沙⼟。
此时光缆的埋深相应减少。
注3：上表中不包括冻⼟地带的埋深要求，其埋深在⼯程设计中应另⾏分析取定。
6.2.14 直埋光缆与其他建筑设施间的最⼩净距应符合表错误!未找到引⽤源。
的要求。
表错误!未找到引⽤源。
直埋光（电）缆与其他建筑设施间的最⼩净距单注：1.直埋光缆采⽤钢管保护时，与⽔管、燃⽓管、输油管交越时的净距可降低为0.15m。
2.对于杆路、拉线、孤⽴⼤树和⾼耸建筑，还应考虑防雷要求。
3.⼤树指直径300mm及以上的树⽊。
4.穿越埋深与光缆相近的各种地下管线时，光缆宜在管线下⽅通过。
5.隔距达不到上表要求时，应采取保护措施。
6.4.8 架空线路与其它设施接近或交越时，其间隔距离应符合下述规定。
1 杆路与其它设施的最⼩⽔平净距，应符合表0-1的规定。
注：在地域狭窄地段，拟建架空光缆与已有架空线路平⾏敷设时，若间距不能满⾜以上要求，可以杆路共享或改⽤其他⽅式敷设光缆线路，并满⾜隔距要求。
住宅区和住宅建筑内光纤到户通信设施工程设计规范（GB50846-2012）
住宅区和住宅建筑内光纤到户通信设施工程设计规范（GB50846-2012）中华人民共和国国家标准住宅区和住宅建筑内光纤到户通信设施工程设计规范Code for design of communication engineering for fiber to the home in residential districts and residential buildings GB 50846-2012发布部门：中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局发布日期：2012年12月25日实施日期：2013年04月01日中华人民共和国住房和城乡建设部公告第1566号住房城乡建设部关于发布国家标准《住宅区和住宅建筑内光纤到户通信设施工程设计规范》的公告现批准《住宅区和住宅建筑内光纤到户通信设施工程设计规范》为国家标准，编号为GB 50846-2012，自2013年4月1日起实施。
其中，第1．0．3、1．0．4、1．0．7条为强制性条文，必须严格执行。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2012年12月25日前言本规范是根据住房和城乡建设部《关于印发2012年工程建设标准规范制订修订补充计划的通知》（建标标函[2012]123号)的要求，由中国移动通信集团设计院有限公司会同有关单位共同编制完成的。
本规范在编制过程中，为了更有效地贯彻国家关于推进光纤宽带网络建设、资源共享等方针政策，编制组进行了深入的调查研究，认真总结实践经验，并参考国内外有关标准，泛征求国内有关单位和专家的意见，经反复讨论、修改和完善，最后经审查定稿。
本规范共分9章，主要内容包括：总则、术语、基本规定、住宅区通信设施安装设计、住宅建筑内通信设施安装设计、用户光缆敷设要求、线缆与配线设备的选择、传输指标、设备间及电信间选址与工艺设计要求。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
通信管道工程施工及验收规范
通信管道工程施工及验收规范目次总则器材检验工程测量土方工程人（手）孔、通道建筑模板、钢筋及混凝土、沙浆铺设管道工程验收第1．0．1条通信管道工程施工验收技术规范（以下简称本规范），是新建通信管道工程施工中质量检查、随工检验和竣工验等工作的技术依据，并适用于通信管道改建、扩工程。
第1．0．2条凡本规范未列入的非常规建筑标准（规格），应按工程设计图纸或有关规定办理。
第1．0．3条通信管道工程施工所用的器材，均应符合本规范和工程设计的相关要求。
第1．0．4条施工中遇本规范未包括的技术标准、规格要求时，可由设计单位、建设单位和施工单位共同商定的“临补充技术规定”，在本工程中使用，并报上级备查。
第1．0．5条在施工中，施工单位必须严格执行本规范，确保工程质量；建设单位通过随工检验人员，进行严格的隐蔽工程检验、签证及工程质量检查等工作。
第1．0．6条通信管道工程的竣工验收工作，应按工程验收的法定程序进行；其竣工验收的内容和要示，应按本规范的规定执行；工程质量等级评定接有关规定办理。
随工检验和竣工验收中，发现不符合本规范或有关规定的工作内容，凡由施工单位造成的，应由施工单位负责返修至合格。
第1．0．7条各施工单位制定通信管道施工操作规程，应贯彻本规范的要求，不得与本规范的规定相抵触。
第1．0．8条本规范的解释与修改权属邮电部。
第一节一般规定第2．1．1条通信管道工程所用的器材规格、程式及质量、应由施工单位在使用之前进行检验，发现问题应及时处理。
第2．1．2条凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，应按本规范的规定进行检验。
第2．1．3条通信管道工程施工，严禁使用质量不合格的器材。
第二节水泥及水泥制品第2．2．1条各种标号的水泥应符合国家规定的产品质量标准。
工程施工中不得使用过期的水泥，严禁使用受潮变质的水泥。
第2．2．2条水泥凡无产品出厂证明或无标记的，以及储存时间超过三个月，或有变质迹象的，使用前均应进行试验鉴定，依据鉴定情况确定使用方案或另行更换。
建筑物移动通信基础设施工程技术标准
建筑物移动通信基础设施工程技术标准征求意见稿目次1 总则 (3)2 术语 (4)3 基本规定 (6)4 移动通信机房 (7)4.1 一般规定 (7)4.2 基站机房 (8)4.3 室内覆盖中心机房 (8)4.4 室内覆盖设备间 (8)5 支撑设施 (9)5.1 一般规定 (9)5.2 屋面及楼面支撑设施 (9)5.3 地面支撑设施 (9)6 建筑物通信电源 (10)6.1 一般规定 (10)6.2 容量及设备 (10)6.3 系统及导线 (10)7 建筑物通信管道 (11)7.1 一般规定 (11)7.2 室内通信管道 (11)7.3 室外通信管道 (12)8 防雷与接地 (13)9 施工与验收 (14)9.1 一般规定 (14)9.2 移动通信机房 (14)9.3 支撑设施 (14)9.4 建筑物通信电源 (14)9.5 建筑物通信管道 (15)9.6 防雷与接地 (15)10 安全、节能、环保、共享 (16)10.1 安全防护 (16)10.2 绿色节能 (16)10.3 环境保护 (16)10.4 资源共享 (16)本标准用词说明 (17)引用标准名录 (18)1 总则1.0.1 为规范建筑物移动通信基础设施建设，实现移动通信基础设施与建筑物建设工程有序融合，促进社会信息化，制定本标准。
1.0.2 本标准适用于各类新建民用建筑、有信息化需求的工业建筑的移动通信基础设施的设计、施工、验收，既有建筑的改建、扩建工程可参照执行。
1.0.3 移动通信基础设施应与建筑物“同步规划、同步设计、同步施工、同步验收”。
1.0.4 建筑物移动通信基础设施的设计、施工、验收除应符合本标准外，尚应符合国家、行业等相关标准和规范的规定。
2 术语2.0.1 移动通信基础设施Mobile communication infrastructure包括移动通信基站基础设施和室内覆盖系统基础设施两部分。
移动通信基站基础设施主要包括基站机房、支撑设施、通信电源、通信管道及以上设施的防雷与接地装置等。
通信人井建筑标准
1400
1800
370
24长直
中直
通用02
广州24孔长方拐弯人孔
3600
1700/1400
1800
370
24长拐
中三
通用05
部旧大号长方形直通人孔
2400
1400
1750
370
大长直
小直
通用06
广州12孔长方拐弯人孔
2500
1700/1400
1750
370
12长拐
小三
通用07
部旧小号长方形直通人孔
12.44
25.8
14.5
11.3
通用08
部手孔（圆盖小号手孔）
6.89
10.4
6.7
3.7
通用08A
穗手孔（双盖小号手孔）
6.89
10.4
6.7
3.7
通信管道建筑标准文件汇编及有关规定
人（手）孔 图纸编号
人（手）孔名称
人〔手〕孔建筑规格（mm）
管群容量
适用管群
管道施 工图 人〔手〕 孔标称
套用部预算 疋额编号
人孔
3200
1400
1800
370
17--24
直型管道
24长直
TX2-081
〔中直通〕
通用02
广州24孔长方拐弯
人孔
3600
1700/1400
1800
370
17--24
分歧形管道
24长拐
TX2-082/083
〔中三通/中
四通〕
通用05
部旧大号长方形直通
人孔
2400
1400
1750
通信工程建设标准强制性条文
干线管线项目适用，比如省级干线项目塑料管道工程验收规范4.1.1挖掘沟（坑）施工时如发现有埋藏物，特别是文物、古墓等必须立即停止施工，并负责保护现场，且与有关部门联系，在未得到妥善解决之前，施工单位严禁在该地段内继续工作。
4.2.1塑料管道埋深应满足YD5025－2005《长途通信光缆塑料管道工程设计规范》有关规定。
2.2.9埋式电缆的埋深，就大于或等于0.8m。
埋式电缆上方应加覆盖物保护，并设标志。
埋式电缆穿越铁路轨道、沟渠、公路时，应设于保护管内。
交越处的埋式电缆穿放在保护管内时，就执行GB50373-2006《管道与通道工程设计规范》。
埋式电缆与其他地下设施间的净距不应小于表2.2.9的规定。
3.2.4光缆机械性能应符合表3.2.4规定。
光缆在承受允许张力或侧压力时，光纤衰减不应变化。
4.2.2埋式光（电）缆线路的防雷保护应选用下列措施：1.防雷线的设置应符合下列原则：1） 的地段，可不设防雷线；2） 为 的地段，设一条防雷线；3） 的地段，设两条防雷线。
2.防雷线的连续布放长度应不小于2Km。
3.光缆接头处两侧金属构件不作电气连通。
4.雷害严重地段，光缆可采用非金属加强芯或无金属构件的结构形式。
4.2.3光（电）缆线路应尽量绕避雷暴危害严重地段的孤立大树、杆塔、高耸建筑、行道树、树木等易引雷目标。
在无法避开时，就采用消弧线、避雷针等措施对光缆线路进行保护。
4.2.4架空光（电）缆线路除可采用第4.2.2条2、3款措施外，还应选用下列防雷保护措施：1.光（电）缆吊线间隔接地。
2.光（电）缆金属屏蔽层的线路两端必须接地，接地点可在引上杆、终端杆或其附近。
光（电）缆线路进入交接箱时，可与交接箱共用一条地线，接地电阻应满足交接箱接地电阻的要求，单独做金属屏蔽接地时，接地电阻应符合表4.2.4的规定。
3.雷害特别严重地段装设架空地线。
2.1.4杆路与电力线交越应符合下列要求：1.杆路与35KV以上电力线应垂直交越，不能垂直交越时，其最小交越角度不得小于45度。
通信管道设计规范
7.2.4.3 管道的埋深管道的埋深（管顶距路面）不应低于下面《路面至管顶的最小深度表》要求。
路面至管顶的最小深度表（单位：米）类别人行道下车行道下与电车轨道交越（从轨道底部算起）与铁道交越（从轨道底部算起）水泥管、塑料管0.70 0.80 1.0 1.5 钢管0.50 0.60 0.7 1.2 进入人（手）孔处的管道基础顶部距人（手）混凝土基础顶部的距离，人孔不小于0.4米，手孔不小于0.15-0.3米；管道顶部距人（手）孔上覆底面的净距不得小于0.3米。
7.2.4.4 管道的坡度管道铺设应有一定的坡度，以利渗入管内的地下水流向人（手）孔。
管道坡度应为3‰—4‰，最小不宜小于2.5‰；如街道本身有坡度，可利用地势获得自然坡度。
管道坡度通常有一字坡和人字坡两种。
并应保证在同一人（手）孔中管道进出口处的高差不大于0.5米。
局（站）前人（手）孔进局（地下进线室）的坡度方向应该是从局（站）（地下进线室）向局（站）前人（手）孔倾斜，以免地下水流入局（站）。
在纵剖面上管道由于躲避障碍物而不能直线建筑时，可使管道折成两段向下平滑地弯曲，以利渗水流向人（手）孔，而不得向上弯曲（“U”型弯）。
7.2.4.5 沟宽的确定沟底宽：管群宽（含包封）加两侧操作面宽度，以及底基超宽10厘米。
沟上宽：沟底宽加上放坡宽度。
7.2.4.6 管道基础的要求通信管道一般宜采用混凝土基础，混凝土的标号、基础宽度、基础厚度应符合设计规定。
通信管道基础的中心线应符合设计规定，左右偏差应不大于10mm，高程误差应不大于10mm，基础的宽度和厚度负偏差应不大于10mm。
管道基础宽度应比PVC管道组群宽度(不含包封)加宽160mm，（即每侧各宽80mm）。
通信管道基础进入人（手）孔窗口2米范围内的基础，应按规定进行加配钢筋，钢筋应搭接在窗口上不小于100mm。
如遇土质较差或过重要公路地段，管道基础内应考虑加配钢筋，特别是流砂或淤泥地段，应先抛石夯实，再铺设C15混凝土基础，12孔以下按80mm,12以上24以下孔按100mm,24孔以上按12mm。
通信人井建筑标准
36长拐
TX2-090/091
〔大三通/大四通〕
通用01
广州24孔长方直通人孔
3200
1400
1800
370
17--24
直型管道
24长直
TX2-081
〔中直通〕
通用02
广州24孔长方拐弯人孔
3600
1700/1400
1800
370
17--24
分歧形管道
24长拐
TX2-082/083
〔中三通/中四通〕
1200
1750
370
小长直
旧小直
通用08
部小号手孔〔圆盖〕
1200
900
1100
240
部手孔
圆盖手孔
通用08A
广州小号手孔〔方盖〕
1200
900
1100
240
穗手孔
双盖手孔
砖砌人手孔主要工作内容
通用图纸编号
砖砌人手孔
开挖路面
挖土方
回土方
运土方
平方米
立方米
立方米
立方米
通用 01
24长直中直通
18
38
370
6--12
直形/分歧形管道
小长直
TX2-098
〔120×170手孔〕
通用08
部小号手孔〔圆盖〕
1200
900
1100
240
5孔及以下
直形/分歧形管道
部手孔
TX2-097
〔90×120手孔〕
通用08A
广州小号手孔〔方盖〕
1200
900
1100
240
5孔及以下
直形/分歧形管道
北京交通信号手孔井标准尺寸
北京交通信号手孔井标准尺寸北京交通信号手孔井标准尺寸分为以下几个部分：井口直径、井深、井壁厚度、井盖尺寸以及附件规格。
这些标准尺寸保证了交通信号手孔井的安全、稳定和高效运行，同时降低了施工和维护的难度。
一、井口直径根据北京交通信号手孔井的标准尺寸规定，井口直径分为以下几种规格：1.大型交通信号手孔井：井口直径为800mm；2. 中型交通信号手孔井：井口直径为600mm；3. 小型交通信号手孔井：井口直径为450mm。
二、井深北京交通信号手孔井的井深分为以下几个等级：1.大型交通信号手孔井：井深为4000mm；2. 中型交通信号手孔井：井深为3000mm；3. 小型交通信号手孔井：井深为2000mm。
三、井壁厚度为确保交通信号手孔井的稳定性和安全性，北京标准规定井壁厚度分为以下几个等级：1.大型交通信号手孔井：井壁厚度为300mm；2. 中型交通信号手孔井：井壁厚度为250mm；3. 小型交通信号手孔井：井壁厚度为200mm。
四、井盖尺寸北京交通信号手孔井的井盖尺寸分为以下几个规格：1.大型交通信号手孔井：井盖直径为800mm；2. 中型交通信号手孔井：井盖直径为600mm；3. 小型交通信号手孔井：井盖直径为450mm。
五、附件规格为了保证交通信号手孔井的高效运行，北京标准规定了以下附件规格：1.爬梯：大型交通信号手孔井配备两根直径为60mm的爬梯，中型和小型交通信号手孔井配备一根直径为60mm的爬梯；2.检修口：大型交通信号手孔井设置两个检修口，中型交通信号手孔井设置一个检修口；3.防护网：所有交通信号手孔井均需配备防护网，以保障行人安全。
综上所述，北京交通信号手孔井标准尺寸为井口直径、井深、井壁厚度、井盖尺寸及附件规格。
在实际施工过程中，严格按照这些标准尺寸进行设计和施工，有助于提高交通信号手孔井的安全性、稳定性和运行效率。
同时，符合标准尺寸的交通信号手孔井有利于降低施工和维护的难度，为我国城市交通事业发展贡献力量。
通信管道施工技术要求内容
1 •管道平面位置(1)管道应选择安全、稳定、可靠的路由，确保管道安全，同时尽量与其他电信运营商的管道路由保持一定隔距。
(2)尽量顺沿公路或城区街道，以便于方便施工及维护工作。
(3)管道一般应建筑在人行道下，亦可建在慢车道下，但不宜建在快车道下。
(4)管道中心线应平行于道路中心线或建筑红线。
(5)管道不宜建筑在埋深较大的其它管线附近。
(6)人(手)孔内不得有其他管线穿越。
(7)通信管道与通道应避免与燃气管道、高压电力电缆在道路同侧建设，不可避免时，通信管道、通道与其他地下管线及建筑物间的最小间距(指管道外壁之间的距离)应符合表1.2-1规定。
表1.2-1 通信管道、通道与其他地下管线及建筑物间的最小间距表（单位：m）①主干排水管后敷设时，其施工沟边与管道间的平行净距不宜小于1.5m。
②当管道在排水管下部穿越时，交叉净距不宜小于0.4m ,通信管道应作包封处理。
包封长度自排水管道两侧各长2m。
③在交越处2m范围内，煤气管不应做接合装置和附属设备，如上述情况不能避免时，通信管道应作包圭寸处理。
④如电力电缆加保护管时，交叉净距可减至0.15m。
2.管道段长管道的段长，主要考虑光（电）缆的标准制造长度和光（电）缆布放时的最大允许拉力以及线路分支点、引上点、叉路口、光（电）缆接入点等因素确定。
本工程管道段长根据道路具体情况而定。
3.管道容量新建道路新建通信管道，可根据机房业务容量管道管孔数可定为2孑L、3孔、4孔6孔、和8孑L,根据道路规模机房业务容量做相应调整。
注:近局段管道指离节点最近的主要分支管孔至节点的局前管孔之间的管道，如位置较好的基站、营业厅注2 :主要指光缆交接箱和其他具有良好分纤条件的节点4.人（手）孔型式根据管孔容量本工程选用1.5m x 0.9m x 1.手孔、SK1和SSK小手孔。
图中所标注的尺寸均为手孔的内净尺寸。
5.管材选用根据现场实际情况，管道建设主要选用梅花管和波纹管等。
其规格：7 X28/32梅花管和管外径为110mm（壁厚10mm）波纹管。
校园通信井规格
校园通信井规格
在现代社会中，校园通信井已经成为学校信息传递的重要工具。
为了确保学校内部通信的顺畅和高效，学校通信井需要符合一定的规格标准。
本文将从通信井的设计、功能、维护等方面进行详细介绍。
一、设计规格
校园通信井的设计需要考虑到学校的布局结构和通信需求。
通信井的位置应该合理，便于学生和教职工进行接收和发送信息。
通信井的尺寸和深度也需要符合实际需求，既要能容纳通信设备，又要方便维护和维修。
通信井的材质应该耐用，防水防潮，确保通信设备的正常运行。
二、功能规格
校园通信井的功能主要是用来传递各类信息，包括学校通知、教学资料、安全警报等。
通信井需要具备高速传输的能力，确保信息的及时到达。
通信井还需要支持多种通信方式，如有线网络、无线网络、电话等，以满足不同情况下的通信需求。
此外，通信井还需要具备防火防盗的功能，确保通信设备的安全运行。
三、维护规格
校园通信井的维护是确保通信系统正常运行的关键。
通信井的维护包括定期检查通信设备的运行状态、清理通信井内部的杂物、修复通信设备的故障等。
通信井的维护需要专业人员进行，确保通信系
统的稳定性和安全性。
总结
校园通信井作为学校信息传递的重要工具，需要符合一定的规格标准。
设计规格需要考虑通信井的位置、尺寸、材质等因素；功能规格需要确保通信井具备高速传输、多种通信方式、防火防盗等功能；维护规格需要定期检查、清理、修复通信设备，确保通信系统的正常运行。
只有符合规格标准的校园通信井，才能更好地为学校的信息传递提供支持和保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13--16
直形管道
大长直
TX2-073
〔小直通〕
通用06
广州12孔长方拐弯人孔
2500
1700/1400
1750
370
13--16
分歧形管道
12长拐
TX2-074/075
〔小三通/小四通〕
通用07
部旧小号长方形直通人孔
1800
1200
1750
370
6--12
直形/分歧形管道
小长直
TX2-098
通用 07
小长直（大号手孔）
12.44
25.8
14.5
11.3
通用 08
部手孔（圆盖小号手孔）
6.89
10.4
6.7
3.7
通用 08A
穗手孔（双盖小号手孔）
6.89
6.7
3.7
通信管道建筑标准文件汇编及有关规定
人(手)孔
人(手)孔名称
人〔手〕孔建筑规格(mm)
管群容量
适用管群
管道施工 图
套用部预算
通信人井建筑标准
人(手)孔
人(手)孔名称
人〔手〕孔建筑规格(mm)
管道施工 图
常规称
图纸编号
长
宽
高
墙壁厚度
人〔手〕孔标称
通用03
广州36孔长方直通人孔
4000
1500
1800
370
36长直
大直
通用04
广州36孔长方拐弯人孔
4000
1800/1500
1800
370
36长拐
大三
通用01
广州24孔长方直通人孔
3200
1400
1800
370
24长直
中直
通用02
广州24孔长方拐弯人孔
3600
1700/1400
1800
370
24长拐
中三
通用05
部旧大号长方形直通人孔
2400
1400
1750
370
大长直
小直
通用06
广州12孔长方拐弯人孔
2500
1700/1400
1750
370
12长拐
小三
通用07
部旧小号长方形直通人孔
定额编号
图纸编号
长
宽
高
墙壁厚度
（孔）
人〔手〕孔标称
通用03
广州36孔长方直通人孔
4000
1500
1800
370
25--48
直型管道
36长直
TX2-089
〔大直通〕
通用04
广州36孔长方拐弯人孔
4000
1800/1500
1800
370
25--48
分歧形管道
36长拐
TX2-090/091
〔大三通/大四通〕
通用01
广州24孔长方直通人孔
3200
1400
1800
370
17--24
直型管道
24长直
TX2-081
〔中直通〕
通用02
广州24孔长方拐弯人孔
3600
1700/1400
1800
370
17--24
分歧形管道
24长拐
TX2-082/083
〔中三通/中四通〕
通用05
部旧大号长方形直通人孔
2400
1400
1750
通用 01
24长直（中直通）
18
38
18
20
通用 02
24长拐（中三通）
21
45
20
25
通用 03
36长直（大直通）
21.5
45
20
25
通用 04
36长拐（大三通）
22
47
21
26
通用 05
大长直（小直通）
15.27
32.1
16.9
15.2
通用 06
12长拐（小三通）
15.27
32.1
16.9
15.2
〔120×170手孔〕
通用08
部小号手孔〔圆盖〕
1200
900
1100
240
5孔及以下
直形/分歧形管道
部手孔
TX2-097
〔90×120手孔〕
通用08A
广州小号手孔〔方盖〕
1200
900
1100
240
5孔及以下
直形/分歧形管道
穗手孔
TX2-097
〔90×120手孔〕
1800
1200
1750
370
小长直
旧小直
通用08
部小号手孔〔圆盖〕
1200
900
1100
240
部手孔
圆盖手孔
通用08A
广州小号手孔〔方盖〕
1200
900
1100
240
穗手孔
双盖手孔
砖砌人（手）孔主要工作内容
通用图纸编号
砖砌人（手）孔
开挖路面
挖土方
回土方
运土方
（平方米）
（立方米）
（立方米）
（立方米）
