D类功放原理

D类功放原理D类功放是一种高效率的功放电路，广泛应用于音频放大和电力放大领域。

它相对于传统的AB类功放有着更高的效率和更小的失真。

D类功放的基本原理是采用了数字调制技术，将模拟信号转换为数字信号进行处理，然后再将数字信号转换为模拟信号输出。

这种数字调制的过程使得D类功放在输出时能够实现高效率的功率转换。

具体来说，D类功放的工作过程包括三个主要的步骤：采样、调制和过滤。

首先，采样器将输入的模拟信号进行采样，将其转换为离散的数字信号。

采样频率通常选择比输入信号频率高几倍，以保证采样的准确性。

接下来，调制器对采样得到的数字信号进行调制。

D类功放采用的主要调制技术有脉宽调制（PWM）和脉冲频率调制（PFM）。

脉宽调制是通过调节脉冲宽度的方式来表示信号的大小，脉冲频率调制则是通过调节脉冲的频率来表示信号的大小。

调制的过程是根据模拟信号的幅度来确定脉冲的宽度或频率。

最后，经过调制的数字信号经过低通滤波器进行滤波，将高频成分去除，得到模拟输出信号。

低通滤波器的作用是平滑调制后的数字信号，去除掉高频成分，使得输出信号更接近原始模拟信号。

D类功放的优点主要体现在其高效率和低失真上。

由于数字调制和高频开关的使用，D类功放的效率可以达到90%以上，远高于传统的AB类功放。

而且D类功放在调制过程中是将信号数字化处理的，可以避免模拟电路中存在的各种非线性和失真问题，因此输出的信号更加准确和清晰。

然而，D类功放也存在一些问题。

由于其采样和调制的过程，D类功放的输出信号在频谱上会出现调制噪音（PWM噪声）。

这是由于调制过程中的离散性导致的，这部分噪音需要通过滤波器进行滤除。

另外，D类功放对电源的要求较高，要求电源噪声低、电源电压稳定等。

综上所述，D类功放是一种高效率的功放电路，通过数字调制技术实现对模拟信号的转换和处理，具有高效率和低失真的特点。

它在音频放大和电力放大领域有着广泛的应用。

D类功放的工作原理及优缺点

D类功放的工作原理及优缺点D类功放指的是D类音频功率放大器（有时也称为数字功放）。

通过控制开关单元的ON/OFF，驱动扬声器的放大器称D类放大器。

D类放大器首次提出于1958年，近些年已逐渐流行起来。

已经问世多年，与一般的线性AB类功放电路相比，D类功放有效率高、体积小等特点。

D系列专业数字功放D类功放工作原理D类功放设计考虑的角度与AB类功放完全不同。

此时功放管的线性已没有太大意义，更重要的开关响应和饱和压降。

由于功放管处理的脉冲频率是音频信号的几十倍，且要求保持良好的脉冲前后沿，所以管子的开关响应要好。

另外，整机的效率全在于管子饱和压降引起的管耗。

所以，饱和管压降小不但效率高，功放管的散热结构也能得到简化。

若干年前，这种高频大功率管的价格昂贵，在一定程度上限制了D类功放的发展。

现在小电流控制大电流的MOSFET已普遍运用于工业领域，特别是近年来UHC MOSFET已在Hi-Fi功放上应用，器件的障碍已经消除。

调制电路也是D类功放的一个特殊环节。

要把20KHz以下的音频调制成PWM信号，三角波的频率至少要达到200KHz。

频率过低达到同样要求的THD标准，对无源LC低通滤波器的元件要求就高，结构复杂。

频率高，输出波形的锯齿小，更加接近原波形，THD小，而且可以用低数值、小体积和精度要求相对差一些的电感和电容来制成滤波器，造价相应降低。

但此时晶体管的开关损耗会随频率上升而上升，无源器件中的高频损耗、射频的聚肤效应都会使整机效率下降。

更高的调制频率还会出现射频干扰，所以调制频率也不能高于1MHz。

同时，三角波形的形状、频率的准确性和时钟信号的抖晃都会影响到以后复原的信号与原信号不同而产生失真。

所以要实现高保真，出现了很多与数字音响保真相同的考虑。

还有一个与音质有很大关系的因数就是位于驱动输出与负载之间的无源滤波器。

该低通滤波器工作在大电流下，负载就是音箱。

严格地讲，设计时应把音箱阻抗的变化一起考虑进去，但作为一个功放产品指定音箱是行不通的，所以D类功放与音箱的搭配中更有发烧友驰骋的天地。

D类功放原理

D类功放原理D类功放是一种高效的功率放大电路，它采用了一种特殊的原理来实现功率放大，其中D代表数字。

与传统的A类、B类和AB类功放电路相比，D类功放能够在更小的尺寸和更低的功耗下提供更高的功率输出。

D类功放的原理基于脉宽调制（PWM）技术，它将输入信号转换为一个具有固定频率的脉冲信号。

这个脉冲信号的宽度（占空比）由输入信号的幅值决定。

如果输入信号的幅值较大，脉冲信号的宽度就会增加；而如果输入信号的幅值较小，脉冲信号的宽度就会减小。

这个脉冲信号经过一个滤波器，将脉冲信号的高频成分滤除，从而得到一个与输入信号幅值相近的模拟输出信号。

D类功放的输出级通常是由一对互补的开关管（通常为N型和P型MOSFET）组成。

在D类功放电路中，当输入信号幅值较小时，开关管处于关断状态，功放输出电路中不会有电流流动。

当输入信号幅值较大时，开关管会进行开启和关闭操作，以传送脉冲信号到输出负载。

这种开启和关闭的操作通常由一个驱动电路来控制，驱动电路接收来自输入信号的PWM 信号，并根据这个PWM信号控制开关管的开闭状态。

开关管的开启和关闭操作使得D类功放的功耗显著降低。

在A类和AB类功放电路中，即使在没有输入信号的情况下，输出级仍然会有一定的静态功耗。

而在D类功放中，输出级在没有输入信号时处于关断状态，功耗接近于零。

这使得D类功放在节能方面具有优势，特别适用于便携式设备和电池供电系统。

此外，D类功放还具有更高的效率。

在传统的功放电路中，输出级的管子会存在一定的导通电阻，导致能量的损耗。

但在D类功放中，开关管处于完全开启和完全关闭状态，几乎没有导通电阻，从而大大减少了能量的损耗。

这使得D类功放的效率可以超过90%以上，而传统功放电路的效率通常在50%到70%之间。

总结来说，D类功放采用了脉宽调制技术，通过开关管的开闭操作将输入信号转换为输出信号。

它具有低功耗、高效率的特点，适用于便携式设备和电池供电系统。

随着电子技术的发展，D类功放在音频和无线通信领域的应用越来越广泛。

D类功放的设计原理

D类功放的设计原理D类功放，全称为“数字功率放大器”，是一种电子功率放大器的类型，它的设计原理基于数字信号的处理和模拟功率放大电路的协同工作。

相比于传统的A类、B类、AB类功放，D类功放具有更高的功率效率，更小的尺寸和重量，更好的线性度，以及更低的功率损耗。

下面将详细介绍D类功放的设计原理。

1.PWM调制原理D类功放的核心设计原理是采用脉宽调制（PWM）技术。

PWM是一种通过调整信号的脉冲宽度来控制平均输出功率的方法。

D类功放通过将原始的模拟音频信号转换为数字信号，并通过比较器产生一个与模拟信号频率相同的矩形波，然后根据输入音频信号的幅值调整矩形波的脉宽，最后通过滤波器将调制后的PWM信号转换为模拟音频信号输出。

2.数字信号处理D类功放的设计中需要进行数字信号处理。

首先，输入的模拟音频信号需要经过模数转换器（ADC）转换为数字信号，然后通过数字信号处理器（DSP）进行数字信号的滤波、均衡、增益控制等处理，最后再经过数字模数转换器（DAC）转换回模拟信号。

3.比较器比较器是D类功放中的一个关键组件，用于将模拟音频信号与产生的PWM矩形波进行比较。

比较器的作用是根据输入信号的幅值调整PWM信号的脉宽，从而控制输出功率。

比较器通常由操作放大器和参考电压产生器组成。

4.滤波器在PWM调制之后，需要通过滤波器将调制后的PWM信号转换为模拟音频信号输出。

滤波器的作用是去除PWM信号中的高频分量，保留音频信号的低频成分。

常见的滤波器类型包括低通滤波器和带通滤波器。

5.输出级D类功放的输出级通常采用开关管（如MOSFET）构成。

开关管的特点是具有较低的开通电阻和较高的关断电阻，从而实现更小的功率损耗和更高的功率效率。

输出级通常由多个开关管组成，根据功率需求可以并联或串联排列。

输出级的设计需要考虑电压和电流的控制，包括过电压和过电流的保护。

6.反馈控制为了提高D类功放的线性度和稳定性，通常需要采用反馈控制。

通过对输出信号与输入信号进行比较，调整PWM信号的脉宽和幅值，以使输出信号尽可能接近输入信号。

d类功放原理

d类功放原理D类功放原理。

D类功放（Class-D Amplifier）是一种高效率的功率放大器，它利用数字调制技术将音频信号转换成脉冲宽度调制（PWM）信号，然后通过功率开关器件进行放大。

与传统的A类、B类功放相比，D类功放具有更高的效率和更小的体积，因此在音响设备、汽车音响和无线通信等领域得到了广泛的应用。

D类功放的工作原理可以简单地分为两个部分，信号调制和功率放大。

首先，音频信号经过模数转换器（ADC）转换成数字信号，然后经过数字信号处理器（DSP）进行数字调制，将其转换成PWM信号。

PWM信号的脉冲宽度与音频信号的幅度成正比，频率与音频信号的频率相同。

这样就实现了对音频信号的数字化处理。

接下来，PWM信号通过功率开关器件（如MOSFET、IGBT）控制输出级的功率开关，将电源电压施加在负载上，从而实现对音频信号的功率放大。

在输出级，PWM信号经过滤波器进行滤波处理，去除高频成分，得到原始的音频信号。

最后，经过放大器输出到扬声器或其他负载上。

D类功放相比传统的A类、B类功放具有很多优点。

首先，D类功放的效率非常高，通常可以达到90%以上，而A类、B类功放的效率只有50%左右。

这意味着D类功放在同样输出功率下，可以减少很多功率损耗，从而减小散热器的尺寸和成本。

其次，D类功放的失真度较低，因为功率开关器件的开关速度非常快，可以更准确地跟随音频信号的变化，减少失真。

此外，D类功放的体积小、重量轻，适合于便携式音响设备和汽车音响系统的应用。

然而，D类功放也存在一些缺点。

首先，由于功率开关器件的开关频率较高，会产生一定的高频谐波，需要进行滤波处理，增加了设计的复杂度。

其次，功率开关器件的开关损耗会产生一定的电磁干扰，需要进行屏蔽和抑制。

另外，D类功放对电源的要求较高，需要较为稳定的直流电源，以保证输出的音频质量。

总的来说，D类功放作为一种高效率、高保真度的功率放大器，已经成为现代音响设备和汽车音响系统的主流选择。

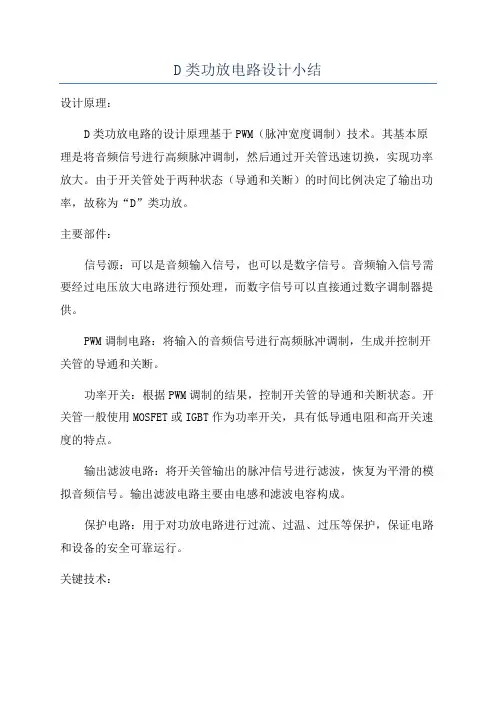

D类功放电路设计小结

D类功放电路设计小结设计原理：D类功放电路的设计原理基于PWM（脉冲宽度调制）技术。

其基本原理是将音频信号进行高频脉冲调制，然后通过开关管迅速切换，实现功率放大。

由于开关管处于两种状态（导通和关断）的时间比例决定了输出功率，故称为“D”类功放。

主要部件：信号源：可以是音频输入信号，也可以是数字信号。

音频输入信号需要经过电压放大电路进行预处理，而数字信号可以直接通过数字调制器提供。

PWM调制电路：将输入的音频信号进行高频脉冲调制，生成并控制开关管的导通和关断。

功率开关：根据PWM调制的结果，控制开关管的导通和关断状态。

开关管一般使用MOSFET或IGBT作为功率开关，具有低导通电阻和高开关速度的特点。

输出滤波电路：将开关管输出的脉冲信号进行滤波，恢复为平滑的模拟音频信号。

输出滤波电路主要由电感和滤波电容构成。

保护电路：用于对功放电路进行过流、过温、过压等保护，保证电路和设备的安全可靠运行。

关键技术：PWM调制技术：合理选择PWM调制频率和调制深度，可以提高功放电路的保真度和效率。

频率选择应考虑开关管的开关速度和滤波电路的截止频率，调制深度的选择应在保证低失真度的前提下尽可能提高效率。

功率开关选择：功率开关的选择应根据输出功率和负载特性进行匹配，要考虑到导通电阻、开关速度、最大耗散功率等因素，并确保可靠性和寿命。

输出滤波设计：输出滤波电路的设计应根据输出功率和频率响应要求来确定电感和滤波电容的数值。

合理的设计可以降低输出失真度。

保护电路设计：保护电路应包括过流保护、过温保护和过压保护等功能，以保护功放电路和负载设备的安全。

保护电路设计应考虑速度快、可靠性高。

总结：D类功放电路的设计涵盖了信号源、PWM调制电路、功率开关、输出滤波电路和保护电路等方面，其中关键技术包括PWM调制技术、功率开关选择、输出滤波设计和保护电路设计。

合理选择和设计这些部件和技术，可以实现高效率的功率放大和优质音质输出。

在实际设计中，还需考虑功放电路的功率和频率响应等具体需求，并进行仿真和实验验证，以进一步优化设计。

d类功放原理

d类功放原理D类功放原理D类功放是一种高效率的功放器件，其主要特点是高效率、小体积、低功耗和低热量。

D类功放器件的工作原理是将音频信号转换成脉冲信号，然后通过开关管进行放大，最后输出到扬声器上。

下面我们将从电路结构、工作原理和应用场景三个方面来详细介绍D类功放的原理。

一、电路结构D类功放的电路结构主要由三部分组成：输入级、开关级和输出级。

其中输入级主要负责将音频信号转换成脉冲信号，开关级则负责将脉冲信号进行开关控制，输出级则负责将开关后的信号进行放大输出。

二、工作原理D类功放的工作原理是将音频信号转换成脉冲信号，然后通过开关管进行放大，最后输出到扬声器上。

具体来说，输入级将音频信号经过滤波、放大、限幅等处理后，转换成脉冲信号。

开关级则将脉冲信号进行开关控制，通过开关管的导通和截止，将脉冲信号放大。

输出级则将开关后的信号进行放大输出，最终输出到扬声器上。

三、应用场景D类功放由于其高效率、小体积、低功耗和低热量等特点，被广泛应用于音频放大器、汽车音响、家庭影院等领域。

在音频放大器领域，D 类功放已经成为主流的功放器件，其高效率和低功耗使得其在功率输出相同的情况下，相比传统的AB类功放，能够更好地节省能源和减少热量的产生。

在汽车音响领域，D类功放由于其小体积和低功耗，能够更好地适应汽车空间的限制和电源的供应。

在家庭影院领域，D类功放由于其高效率和低热量，能够更好地满足家庭影院对于音质和环境的要求。

总之，D类功放作为一种高效率的功放器件，其在音频放大器、汽车音响、家庭影院等领域都有着广泛的应用。

通过对其电路结构和工作原理的了解，我们可以更好地理解D类功放的优点和应用场景。

d类功放的原理及电路设计

d类功放的原理及电路设计
D类功放是一种数字功放，采用全数字化的技术来放大音频信号。

它的工作原理是将输入的模拟音频信号转换为数字信号，然后利用PWM（脉宽调制）技术将数字信号转换为高频的数字脉冲信号，接着利用低通滤波器将高频信号滤除，得到放大后的模拟音频信号。

D类功放的电路设计包含以下主要组成部分：
1. 输入级：负责将模拟音频信号输入功放电路，通常采用差分输入，以提高抗干扰能力和动态范围。

2. ADC（模数转换器）：将输入的模拟音频信号转换为数字信号。

通常采用高速的Σ-Δ调制器，将音频信号转换为高速脉冲流。

3. PWM（脉宽调制器）：接收ADC输出的数字信号，并将其转换为一系列高频的数字脉冲信号。

脉宽的宽度根据输入信号的幅度来调节。

4. 输出级：将PWM输出的高频脉冲信号进行滤波处理，恢复为模拟音频信号。

一般采用低通滤波器，滤除高频信号，保留放大后的音频信号。

5. 功率放大器：将输出级的模拟音频信号放大到足够的电平，以驱动扬声器。

D类功放相比于传统的A类、B类功放具有高效率、低热量、小尺寸等优势，适用于各种音频放大应用，如音响系统、汽车音响、无线通信等。

D类功放原理与设计

D类功放原理与设计D类功放（Class-D Amplifier）是一种高效率的功放设计，它通过将输入信号转换为数字形式，然后使用PWM（脉宽调制）技术将数字信号转换为模拟音频信号，以驱动扬声器。

相比传统的A类、AB类功放，D类功放无论从效率、体积还是发热量都有着显著的优势。

下面将详细介绍D 类功放的工作原理与设计。

D类功放的工作原理主要有两个关键步骤：数字调制和输出滤波。

首先，输入音频信号经过采样、量化和编码等过程，转换为数字信号。

接下来，这个数字信号经过PWM调制，通过高频的开关器件（例如MOSFET）产生PWM信号。

PWM信号的占空比由输入信号的幅度决定，即信号越大，占空比越大。

PWM信号经过滤波器后，得到模拟音频信号。

滤波器主要起到去除PWM信号中的高频成分和输出重建滤波的作用。

滤波器采用带通滤波器，其截止频率一般设置在音频范围内。

在滤波器的设计中，为了保持D类功放的高效率，需注意滤波器的带宽不能太宽，否则会引起部分高频PWM成分通过滤波器，导致功放的效率下降。

D类功放的设计中，一般会用到两种反馈：输出滤波器反馈和比较器反馈。

输出滤波器反馈是将滤波器的输出信号与输入信号进行比较，从而实现在输出负载变化时的自动控制。

比较器反馈则是将滤波器输出的模拟信号与一个参考电压进行比较，并产生PWM信号。

这两种反馈的作用是保证输出信号的准确性和稳定性。

在D类功放的设计中，要考虑音频信号的失真问题。

由于PWM信号的存在，会引起PWM谐波失真。

这种失真一般通过PWM的频率设置和滤波器的设计进行抑制。

此外，功放电路中还需考虑开关器件的驱动问题，对于MOSFET等器件，要确保其能够快速地开关。

总的来说，D类功放通过将输入信号进行数字调制，并通过PWM技术转化为模拟音频信号，以驱动扬声器。

它具有高效率、小体积、低发热量等优势，在音频应用中广泛使用。

然而，D类功放的设计也面临一些挑战，如PWM谐波失真、滤波器选择等，需要借助合适的设计技巧和辅助电路来解决。

d类功放共地

D类功放共地技术D类功放共地是一个重要的技术，它涉及到音频信号的处理和放大。

下面将详细介绍D类功放共地的原理、优势、实现方法以及应用场景。

一、D类功放共地的原理D类功放（D类放大器）是一种基于开关晶体管的音频功率放大器。

它通过将音频信号转换为PWM（脉冲宽度调制）信号，然后驱动开关晶体管进行放大，最终输出大功率的音频信号。

共地是指多个电路或系统共用一个参考地。

在D类功放中，共地技术可以使多个电路或系统共享同一个参考地，从而减少干扰和噪声。

二、D类功放共地的优势1.提高音质：共地技术可以减少干扰和噪声，提高音频信号的纯净度，从而提高音质。

2.节省空间：通过共地技术，可以减少电路板的空间占用，使功放更加紧凑。

3.降低成本：共地技术可以减少电路板和元件的数量，从而降低成本。

4.提高稳定性：共地技术可以提高功放的稳定性，减少因干扰或噪声引起的故障。

三、D类功放共地的实现方法1.电路设计：在电路设计阶段，需要将各个电路或系统共享同一个参考地。

这可以通过在电路板上设计公共地线来实现。

2.元件选择：在选择元件时，需要选择具有低噪声和低失真的元件，以减少干扰和噪声。

3.屏蔽措施：对于关键的电路或系统，可以采用屏蔽措施来进一步减少干扰和噪声。

4.接地处理：在接地处理方面，需要确保接地点的稳定性和可靠性，以避免因接地不良引起的干扰和噪声。

四、D类功放共地的应用场景1.汽车音响：汽车音响系统需要高质量的音频输出，因此D类功放共地技术被广泛应用于汽车音响系统中。

通过共地技术，可以减少干扰和噪声，提高音质，同时节省空间和降低成本。

2.家庭影院：家庭影院系统需要高保真的音频输出，因此D类功放共地技术也被广泛应用于家庭影院系统中。

通过共地技术，可以减少干扰和噪声，提高音质，同时节省空间和降低成本。

3.专业音响：专业音响系统需要高质量的音频输出，因此D类功放共地技术也被广泛应用于专业音响系统中。

通过共地技术，可以减少干扰和噪声，提高音质，同时节省空间和降低成本。

D类功率放大器设计与制作

D类功率放大器设计与制作首先，我们需要明确D类功率放大器的工作原理。

它采用了脉冲宽度调制（PWM）技术，通过将输入信号转换为脉冲信号，并将其与高频的载波信号进行比较，以实现放大。

这样的设计使得D类功率放大器能够在输出功率为零或接近零时，电源能耗最低。

在设计D类功率放大器时，首先需要确定功率放大器的输出功率要求。

输出功率决定了需要使用的功率晶体管的尺寸和数量。

一般来说，功率放大器的输出功率越大，所需的功率晶体管尺寸和数量就越大。

接下来，需要确定功率放大器的负载阻抗。

负载阻抗是功率放大器输出末级与负载之间的阻抗匹配。

这样可以最大限度地传递功率，并减少功率放大器和负载之间的反射。

然后，需要确定驱动电路的设计。

驱动电路负责将输入信号转换为适合功率放大器的脉冲信号，并将其与载波信号进行比较。

通常，驱动电路采用运算放大器等器件，用于调整输入信号的幅值和偏置。

在设计完成后，我们可以着手制作D类功率放大器。

首先，需要根据设计要求选择合适的功率晶体管，并将其焊接到PCB板上。

然后，连接驱动电路和功率晶体管，以实现输入信号的转换和放大。

接下来，连接电源和负载，完成D类功率放大器的搭建。

在制作过程中，需要注意以下几个方面。

首先，确保电源和地线的连接正确可靠，以避免电路出现短路或断路的情况。

其次，注意散热问题，特别是功率晶体管的温度应控制在安全范围内。

此外，还要进行各种测试和调整，以确保D类功率放大器的性能和稳定性。

总结起来，D类功率放大器的设计和制作需要考虑功率要求、负载阻抗、驱动电路等因素。

通过选择合适的器件和进行正确的布线和连接，可以制作出高效率和低失真的D类功率放大器。

此外，制作过程中还需要注意电源和散热等问题，以确保功率放大器的稳定性和可靠性。

D类功放原理经典

D类功放原理经典D类功放（Class D Amplifier），又称数字功放，是一种用于音频放大的功放技术。

与传统的A类、B类、AB类功放相比，D类功放具有能效高、体积小、发热低等优点，因此广泛应用于消费电子产品、车载音响、PA系统等领域。

D类功放的原理是将输入的音频信号经过数字转换器（ADC）转换为数字信号，然后经过数字信号处理器（DSP）进行处理和调制，最后通过PWM（脉宽调制）技术，将模拟信号转换为高频方波信号。

这样的方波信号经过滤波器滤除高频干扰，同时根据原始音频信号的特点进行重构，得到与原始信号相似的音频信号，最后经过电平变换电路输出为放大信号。

D类功放的核心在于PWM技术。

PWM是一种控制技术，通过改变方波的占空比来控制输出信号的功率。

PWM信号的占空比决定了输出信号的幅值，当占空比大于50%时，输出信号为高电平，小于50%时为低电平。

由于方波的高频特性，可以通过开关操作实现高效能的功放。

D类功放的工作原理基于开关原理。

当PWM信号的占空比大于50%时，功放内部的开关管导通，输出为高电平；当占空比小于50%时，开关管截止，输出为低电平。

通过远高于音频频率的开关操作，可以实现高效的功放，大大提高了功放的能效。

D类功放的优点主要体现在以下几个方面：1.高能效：由于使用了PWM技术，D类功放在工作状态下的能效能够超过90%，远高于传统的A类、B类功放。

这意味着D类功放相同输入功率的情况下，会产生更小的热量和功耗。

2.体积小：D类功放无需采用大型散热器，因为功放的发热量相对较低，可以采用更小巧的散热器或者不采用散热器。

这样可以大大降低功放的体积和重量。

3.高输出能力：D类功放可以实现高达几百瓦的输出功率，适用于各种音频应用场景，如家庭影院、演唱会等。

4.高音质：D类功放经过数字信号处理器（DSP）的处理，可以对音频信号进行精确的调整和重构，大大提高音质。

由于PWM信号的高频特性，D类功放可以输出高频信号，并通过滤波器去除高频干扰，保证音质的清晰度和纯净度。

D类功放电路介绍入门

D类功放电路介绍入门一、D类功放电路的原理在D类功放电路中，输入音频信号首先经过低通滤波器对信号进行预处理，然后进入比较器进行PWM调制。

比较器根据音频信号的大小与参考电压进行比较，输出相应的PWM信号。

PWM信号经过滤波器进行平滑处理后，即可送入功率放大器输出。

功率放大器是D类功放电路的核心组成部分，它负责接收PWM信号并放大至适合驱动负载的电平。

由于PWM信号的高频特性，功率放大器可以采用开关管如MOSFET等，其开关速度远高于音频信号的频率，能够实现高效的功放输出。

二、D类功放电路的优点与传统的A类功放电路相比，D类功放电路具有以下几个显著的优点。

1.高效率：由于D类功放电路采用了开关管进行功率放大，功放工作时的功耗较低，电路效率可以达到90%以上。

这大大降低了功放的发热量和电能的浪费，使得功放电路更加节能环保。

2.小尺寸：D类功放电路相较于A类功放电路而言，在同样输出功率的情况下，体积更小。

这使得D类功放电路非常适合在有限空间内进行集成和应用，例如手机、车载音响等。

3.输出纹波低：由于PWM信号通过滤波器进行平滑处理，D类功放电路输出的音频信号纹波较小，音质更好，失真更低。

4.低成本：D类功放电路的实现非常简单，所需元件较少，制造成本较低。

这使得D类功放电路在市场上具有竞争力，广泛应用于各种音频设备中。

三、D类功放电路的应用1.音频放大器：D类功放电路能够实现高保真度的音频放大，广泛应用于家庭音响、舞台音响等领域。

2.汽车音响：D类功放电路由于小尺寸和低功耗的特点，广泛应用于汽车音响系统中，提供高质量的音频输出。

3.无线通信：D类功放电路在无线通信设备中的应用越来越广泛，如蓝牙音箱、无线麦克风等。

其高效率和小尺寸的特点，提供了长时间的无线使用时间和良好的音频输出效果。

4.工业控制：由于D类功放电路的高效率和可靠性，它也被用于工业自动化领域的控制电路中，如电机驱动、传感器信号放大等。

总结：D类功放电路是一种采用数字调制的功放电路，具有高效率、小尺寸、输出纹波低和低成本等优点。

D类功率放大器设计报告

D类功率放大器设计报告设计报告：D类功率放大器1.引言2.设计原理2.1开关管的选择开关管是D类功率放大器关键的组成部分，常用的开关管有MOSFET （金属氧化物半导体场效应晶体管）和IGBT（绝缘栅双极性晶体管）。

选择合适的开关管需要考虑功率、速度、成本和可靠性等因素。

2.2PWM调制电路PWM调制电路用于将音频信号转化为脉冲信号。

常用的PWM调制电路有比较器、计数器和DAC（数字模拟转换器）等组成。

PWM调制电路的设计需要考虑信号的动态范围、信噪比和失真等因素。

2.3输出滤波电路输出滤波电路用于滤除脉冲信号中的高频成分，以得到放大后的音频信号。

常用的输出滤波电路有LC滤波电路和RC滤波电路等。

滤波电路的设计需要考虑频率响应、衰减系数和阻抗匹配等因素。

3.参数设计在设计D类功率放大器时，需要确定一些关键参数，包括输出功率、工作电压、负载阻抗和失真程度等。

3.1输出功率输出功率是D类功率放大器的重要参数，决定了放大器可以驱动的音箱的大小和音量。

输出功率的选择应考虑实际应用场景和预算因素。

3.2工作电压工作电压直接影响到D类功率放大器的功率效率和失真程度。

工作电压越高，功率效率越高，但是也容易引起更大的功率损耗和失真。

3.3负载阻抗负载阻抗是D类功率放大器输出端连接的音箱或扬声器的特性参数。

负载阻抗的选择应根据音箱或扬声器的要求和放大器的输出功率来确定。

3.4失真程度失真程度是评估D类功率放大器性能的重要指标。

常见的失真包括谐波失真、交调失真和互调失真等。

为了提高放大器的音质，失真程度应尽量小。

4.结论D类功率放大器是一种高效率和低失真的功率放大器，广泛应用于音频功率放大领域。

在设计D类功率放大器时，需要选择合适的开关管并设计PWM调制电路和输出滤波电路。

关键参数的选择包括输出功率、工作电压、负载阻抗和失真程度。

通过合理的设计和优化，可以实现高质量的音频放大效果。

功放 d类

功放 D 类1. 引言功放（Power Amplifier）是一种将音频信号放大的设备，用于将低电平的音频信号增强到足够大的电平以驱动扬声器或其他负载。

D 类功放是一种高效率的功放设计，具有低功耗、小尺寸和低热量等优点，已经广泛应用于音频设备、汽车音响和家庭影院系统等领域。

本文将详细介绍功放 D 类的原理、特点和应用，并讨论其在音频行业中的发展前景。

2. 功放 D 类原理D 类功放采用数字调制技术，将输入的模拟音频信号转换为数字信号，并通过脉冲宽度调制（PWM）技术来控制输出级上电流。

其工作原理如下：1.输入阶段：模拟音频信号经过采样和量化处理，转换为数字信号。

2.数字处理阶段：数字信号经过数字滤波器进行滤波和降噪处理。

3.脉冲宽度调制（PWM）：根据输入信号的幅值大小和频率，在每个时钟周期内产生不同占空比的脉冲。

4.输出级：PWM信号经过滤波器平滑处理后，驱动功放输出级的开关管，将电流传递到负载上。

功放 D 类的主要特点是在输出级采用开关管作为功率放大器，使得功率损耗大大降低，从而提高了功放的效率。

3. 功放 D 类特点功放 D 类相比传统A类和AB类功放具有以下几个显著特点：3.1 高效率D 类功放采用开关管作为输出级，其工作在两个状态之间：导通和截止。

开关管的导通损耗极小，因此功放 D 类的效率可以达到90%以上，远高于传统A类和AB类功放。

这意味着功放 D 类可以更好地利用输入电能，并且产生较少的热量。

3.2 小尺寸由于高效率设计和数字技术的应用，功放 D 类可以实现更小尺寸的设计。

这使得它非常适合应用于便携式音频设备、汽车音响和家庭影院系统等场景。

小尺寸也意味着更方便的安装和布局。

3.3 低热量由于高效率和低能耗特性，功放 D 类产生的热量相对较低。

这不仅有助于减少散热系统的设计难度，还可以提高设备的可靠性和使用寿命。

3.4 低失真功放 D 类采用数字技术进行信号处理和调制，在输出级通过PWM技术控制电流传递，因此具有较低的失真水平。

d类功放原理

d类功放原理
D类功放原理是指将输入的模拟信号转换为数字信号，并使用数字信号进行放大的一种功放方式。

与传统的A类、B类、
AB类功放相比，D类功放具有更高的效率和更小的功率消耗。

D类功放的核心是数字调制技术。

它将输入的模拟信号经过采样和量化，转换为数字信号。

然后，使用脉冲宽度调制（PWM）技术，将数字信号转换为脉冲信号。

脉冲信号的频
率通常远高于音频信号的频率，一般在几万赫兹至数十万赫兹之间。

脉冲信号经过低通滤波器（LPF）进行滤波处理，去除高频成分，得到模拟信号。

最后，模拟信号经过功率放大器放大，输出到扬声器或其他负载上。

相较于传统的功放方式，D类功放具有以下几个优点：
1. 高效率：由于采用数字调制技术，D类功放的传输效率高于其他功放方式。

它在输出的过程中，仅需要消耗输入信号的幅值，大部分输入信号幅值为零或接近零的时间段只需输出低功率信号，因此功放的整体效率高，能够更好地利用电能。

2. 小尺寸：D类功放无需使用大型散热器，因为输出级功率普遍较小。

因此，D类功放可以设计成较小尺寸，使其适用于更多的应用场景。

3. 低功耗：由于高效率的功放方式，D类功放相对于其他功放
方式具有较低的功率消耗。

对于便携式设备和功放器等电源容量有限的应用场景，D类功放具备更加广阔的应用前景。

总的来说，D类功放是一种高效率、小尺寸、低功耗的功放方式。

它的原理基于数字调制技术，将输入的模拟信号转换为数字信号，并使用脉冲宽度调制技术进行放大。

这种功放方式在音响设备、汽车音响等领域具有广泛的应用。

D类音频功率放大器设计报告

D类音频功率放大器设计报告设计报告：D类音频功率放大器1.引言2.设计目标本次设计的目标是设计一个能够输出15W功率的D类音频功放。

其特点是高效率、低功耗和优质的音质。

3.设计原理D类音频功率放大器的工作原理是将音频信号进行脉冲宽度调制（PWM），并通过一个输出滤波电路转换为模拟音频信号。

具体来说，音频信号首先经过一个比较器，将其与一个高频三角波进行比较，然后产生一个脉冲宽度与音频信号幅度相关的脉冲序列。

这个脉冲序列经过一个电源级输出滤波器，将其转换为模拟音频信号。

4.设计步骤（1）根据设计目标和所选用的功放IC，确定所需的电源电压和电流。

（2）根据音频信号的功率要求，计算所需的输出功率和负载阻抗。

（3）选择合适的比较器和三角波发生器。

（4）设计输出滤波器，使其能够满足所需的频率响应和阻抗匹配。

（5）进行仿真和调试，验证设计的正确性。

（6）根据实际的电路布局和元件参数，进行实际的电路实现。

（7）测试和优化电路性能，确保其能够满足设计要求。

5.设计结果根据上述的设计步骤，设计了一个D类音频功率放大器。

采用了TDA7498E功放IC，输入电压为20V，输出功率为15W，负载阻抗为8Ω。

比较器和三角波发生器选用LM311和LM555、输出滤波器采用LC型，频率响应为20Hz-20kHz。

经过实际制作和测试，该D类音频功率放大器满足了设计要求。

输出功率稳定在15W，失真度低于1%，频率响应平坦度高于±0.5dB。

同时，该功放具有高效率和低功耗的特点，整体性能优良。

6.结论本次设计成功地实现了一个输出功率为15W的D类音频功率放大器。

其设计思路清晰，步骤明确，且实际测试结果良好。

该功放具有高效率、低功耗和优质的音质，适用于各种音频放大场景。

然而，设计中的元件选型、电路布局和参数调整等方面还有待进一步优化和改进。

同时，考虑到市场需求和技术发展，未来的设计可以进一步加入保护电路和调音控制等功能，以提高产品竞争力和用户体验。

D类功放原理与设计

驱动信号的死区时间是其中最主要的因素。
编辑课件
26
1、功率MOS管驱动芯片的选择：上升，下降时间短，死区时间较短的驱动芯片
2、功率MOS管的选择： RDSON小，Qg较小MOS管
编辑课件
27
编辑课件
2
1.1 功率放大电路分类
电路中晶体管的工作状态（按一个周期导通的角度大小划分）
甲类（class-A）： 360 乙类（class-B）： 180 甲乙类（class-AB）： >180 丙类（class-C）： <180 丁类（class-D）：开关状态
编辑课件
3
工作波形
iC
2π
IC
编辑课件
16
编辑课件
17
Functional Block Diagram
编辑课件
18
Typical Connection
充电二极管：肖课件
19
3.5 输出滤波电路设计
输出滤波器通常选择二阶巴特沃斯LC低通滤波器。归一化传递函数
（1）半桥LC滤波器设计
编辑课件
π
3π
A类
效率低 ≤50% 。
O
ωt
iC
O
B类
ωt
效率 ≤78.5% 。
iC
AB类
IC O
ωt
效率接近乙类
i C
C类
O
ωt
iC
效率最高。
D类
O
ωt
编辑课件
4
1.2 D类功率放大电路
D类功放是放大元件处于开关工作状态的一种放大模式。
放大元件要么处于截止状态，要么导通状态，晶体管相当于一个理想开关而不消耗能量。在理想情况下，效率为100%。

d类功放并联

d类功放并联标题：D类功放并联引言：D类功放是一种高效的功率放大器，具有高效率和低失真的特点。

在某些应用场景中，我们需要增加输出功率，这时可以使用D类功放并联的方法。

本文将介绍D类功放并联的原理、实现方法以及应用案例。

一、D类功放的原理D类功放是一种脉冲宽度调制（PWM）放大器，其工作原理是将音频信号转化为脉冲信号，通过调节脉冲的宽度和频率来实现信号的放大。

D类功放的优点是功率转换效率高，但单个功放的输出功率有限。

二、D类功放并联的原理D类功放并联是通过将多个D类功放器件并联连接，使它们同时工作，以增加整体的输出功率。

并联连接的功放器件可以分担负载，从而实现更高的输出功率。

三、D类功放并联的实现方法1. 电路连接：将多个D类功放器件的输出端连接在一起，并将它们的输入端与同一音频源相连。

2. 控制信号同步：通过同步电路，确保多个功放器件的脉冲信号同步，以避免相位差和失真。

3. 负载均衡：使用负载电阻、电感等元件，确保多个功放器件的输出功率均衡分配，提高系统的稳定性。

四、D类功放并联的应用案例1. 家庭影院系统：通过D类功放并联，可以实现更高的音响输出功率，提供更震撼的影音效果。

2. 演出场所：在大型演出场所，通过D类功放并联可以满足高音量的要求，确保音乐的传达效果。

3. 车载音响系统：通过D类功放并联，可以提供更强大的音响输出，增强车载音响的音质和音量。

结论：D类功放并联是一种有效的方式来增加功放输出功率。

通过合理的电路连接和控制信号同步，可以实现多个功放器件的协同工作，提供更高的输出功率。

D类功放并联在家庭影院、演出场所和车载音响等应用中具有重要意义，可以提供更好的音响效果和体验。
