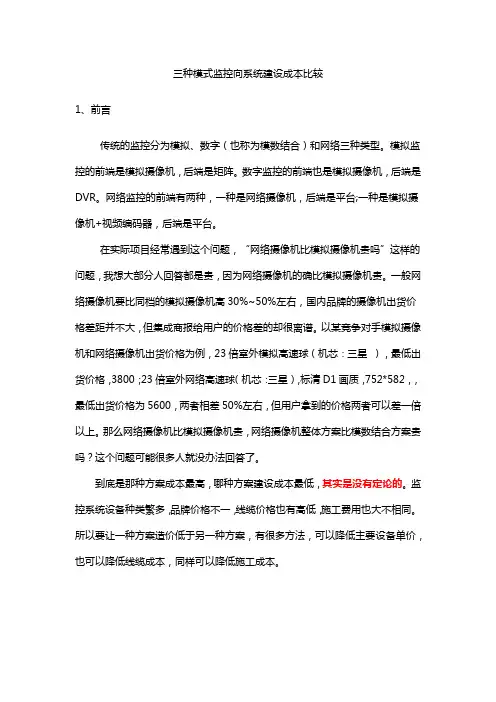

三种模式监控向系统建设成本比较1、前言传统的监控分为模拟、数字（也称为模数结合）和网络三种类型。
模拟监控的前端是模拟摄像机，后端是矩阵。
数字监控的前端也是模拟摄像机，后端是DVR。
网络监控的前端有两种，一种是网络摄像机，后端是平台;一种是模拟摄像机+视频编码器，后端是平台。
在实际项目经常遇到这个问题，“网络摄像机比模拟摄像机贵吗”这样的问题，我想大部分人回答都是贵，因为网络摄像机的确比模拟摄像机贵。
一般网络摄像机要比同档的模拟摄像机高30%~50%左右，国内品牌的摄像机出货价格差距并不大，但集成商报给用户的价格差的却很离谱。
以某竞争对手模拟摄像机和网络摄像机出货价格为例，23倍室外模拟高速球（机芯：三星），最低出货价格，3800；23倍室外网络高速球（机芯：三星），标清D1画质，752*582，，最低出货价格为5600，两者相差50%左右，但用户拿到的价格两者可以差一倍以上。
那么网络摄像机比模拟摄像机贵，网络摄像机整体方案比模数结合方案贵吗？这个问题可能很多人就没办法回答了。
到底是那种方案成本最高，哪种方案建设成本最低，其实是没有定论的。
监控系统设备种类繁多，品牌价格不一，线缆价格也有高低，施工费用也大不相同。
所以要让一种方案造价低于另一种方案，有很多方法，可以降低主要设备单价，也可以降低线缆成本，同样可以降低施工成本。
本文所有模型都是基于相同的外设配置完成的，所有成本是指按照集成商的建设成本，价格采用最低出货价格，并不是指用户价格。
也可能与大家想象的不一样，但可以为大家以后做项目提供一个参考依据。
二、相关成本计算说明目前工程取费有两种模式，主要以定额取费为主，比例取费主要用户核算成本，计算方式简单，在集成商和设计院都普遍使用，本文所有取费均按照比例取费方式计算。
1、施工费用施工费用包含设备安装、调试、集成的费用。
取费比例按照工程的复杂程度，取的比例也尽不相同。
以网络摄像机方案和模拟加编码器方案安装为例，模拟摄像机加编码器的方案既要安装摄像机，又要安装编码器，还要给编码器加箱子之类的，比网络摄像机要多花费一倍以上的人工成本，所以安装调试成本肯定要比网络摄像机要高。
