二极管检波电路
二极管检波电路设计

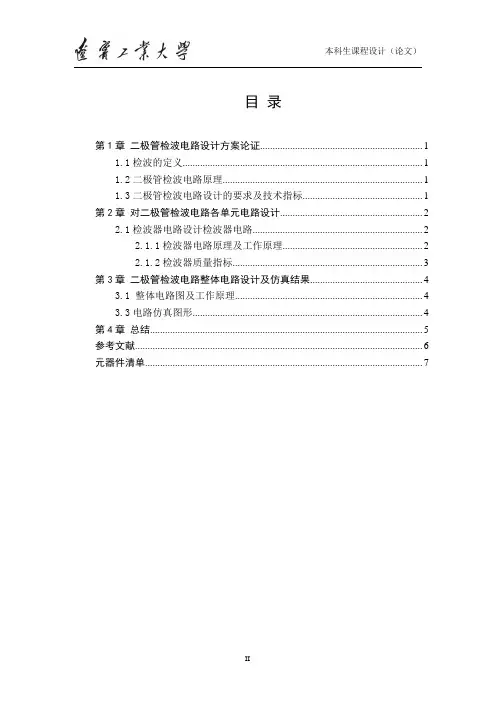

目录第1章二极管检波电路设计方案论证 (1)1.1检波的定义 (1)1.2二极管检波电路原理 (1)1.3二极管检波电路设计的要求及技术指标 (1)第2章对二极管检波电路各单元电路设计 (2)2.1检波器电路设计检波器电路 (2)2.1.1检波器电路原理及工作原理 (2)2.1.2检波器质量指标 (3)第3章二极管检波电路整体电路设计及仿真结果 (4)3.1整体电路图及工作原理 (4)3.3电路仿真图形 (4)第4章总结 (5)参考文献 (6)元器件清单 (7)第1章二极管检波电路设计方案论证1.1检波的定义广义的检波通常称为解调，是调制的逆过程，即从已调波提取调制信号的过程。
对调幅波来说，是从它的振幅变化提取调制信号的过程；对调频波来说，是从它的频率变化提取调制信号的过程；对调相波来说，是从它的相位变化提取调制信号的过程。
狭义的检波是指从调幅波的包络提取调制信号的过程。
因此，有时把这种检波称为包络检波或幅度检波。
图1-20-21出了表示这种检波的原理：先让调幅波经过检波器（通常是晶体二极管），从而得到依调幅波包络变化的脉动电流，再经过一个低通滤波器滤去高频成分，就得到反映调幅波包络的调制信号1.2二极管检波电路原理调幅波信号是二极管检波电路的输入，由于二极管只允许单向导电，所以，如果使用的是硅管，则只有电压高于0.7V的部分可以通过二极管。
同时，由于二极管的输出端连接了一个电容，这个电容与电阻配合对二极管输出中的高频信号对地短路，使得输出信号基本上就是AM信号包络线。
电容和电阻构成的这种电路功能叫做滤波。
1.3二极管检波电路设计的要求及技术指标1．对常规调幅信号进行二极管检波解调并仿真，能够观察输入输出波形。
2．根据电路结果求出电压利用系数3．判断设计的电路是否能够产生失真参数：常规调幅信号调幅系数为0.5，输入信号载波频率10000HZ，载波电压100mV左右。
第2章对二极管检波电路各单元电路设计2.1检波器电路设计检波器电路2.1.1检波器电路原理及工作原理图2.1 工作原理图此图为大信号二极管峰值包络检波器电路，他是由信号源，二极管和低通滤波器串联组成。
检波用二极管
据用途分类1、检波用二极管就原理而言，从输入信号中取出调制信号是检波，以整流电流的大小（100mA）作为界线通常把输出电流小于100mA的叫检波。
锗材料点接触型、工作频率可达400MHz，正向压降小，结电容小，检波效率高，频率特性好，为2AP型。
类似点触型那样检波用的二极管，除用于一般二极管检波外，还能够用于限幅、削波、调制、混频、开关等电路。
也有为调频检波专用的特性一致性好的两只二极管组合件。
2、整流用二极管整流二极管的内部结构为一个PN 结，外形封装有金属壳封、塑料封装和玻璃封装等多种形式。
其管性大小随整流管的参数而异。
整流二极管主要用于整流电路，利用二极管的单项导电性，将交流电变为直流电。
由于整流管的正向电流较大，所以整流二极管多为面接触型的二极管，结面积大、结电容大，但工作频率低。
2CP系列管壳用于小电流整流。
⑴最大整流电流是指整流二极管长时间工作所允许通过的最大电流值。
⑵最高反向工作电压它是指整流二极管两端的反向电压不能超过规定的电压所允许的值。
如超过这个允许值，整流管就可能击穿。
⑶最大反向电流它是指整流二极管在最高反向工作电压下工作时，允许通过整流管的反向电流。
反向电流越小，说明整流二极管的单向导电性能越好。
⑷最高工作频率它是指整流二极管能正常工作的最高频率，选用时，必须使二极管的工作频率低于此值；如高于此值，整流二极管的单向导电性受影响。
3、限幅用二极管大多数二极管能作为限幅使用。
也有象保护仪表用和高频齐纳管那样的专用限幅二极管。
为了使这些二极管具有特别强的限制尖锐振幅的作用，通常使用硅材料制造的二极管。
也二极管有这样的组件出售：依据限制电压需要，把若干个必要的整流二极管串联起来形成一个整体。
4、调制用二极管通常指的是环形调制专用的二极管。
就是正向特性一致性好的四个二极管的组合件。
即使其它变容二极管也有调制用途，但它们通常是直接作为调频用。
5、混频用二极管使用二极管混频方式时，在500～10,000Hz的频率范围内，多采用肖特基型和点接触型二极管。
二极管均方根检波电路
二极管均方根检波电路1.引言1.1 概述概述部分的内容可以介绍二极管均方根检波电路的基本概念和作用。
可以根据以下内容来编写概述部分：在电子领域中，二极管均方根检波电路是一种常见的电路结构，用于检测和测量交流信号的均方根值。
均方根值是指电信号的平均功率值，相较于峰值值更能准确地表示信号的强度。
二极管均方根检波电路主要由一个二极管、一个滤波电容和一个负载电阻组成。
当交流信号通过电路时，二极管会对信号进行整流，而滤波电容则起到平滑信号的作用。
通过这种方式，电路能够输出一个直流信号，其幅度正好等于输入交流信号的均方根值。
二极管均方根检波电路具有简单、便捷和经济的特点，广泛应用于各个领域。
在电力系统中，均方根检波电路用于测量电流和电压的波形以及功率的计算。
在通信系统中，均方根检波电路用于处理信号，提取有用信号的信息。
本文将详细介绍二极管均方根检波电路的原理和工作方式，以及其在各个领域中的应用。
通过对该电路的深入了解，我们可以更好地理解和应用这一重要的电子元件，为电子领域的发展做出更大的贡献。
1.2 文章结构文章结构部分的内容如下：本文将以二极管均方根检波电路为主题进行探讨。
文章结构分为引言、正文和结论三个部分。
引言部分将对二极管均方根检波电路进行概述，并介绍文章的结构和目的。
首先将简要介绍该电路的基本原理和应用领域，以此引出对其进行更深入研究的动机和目标。
正文部分将详细探讨二极管均方根检波电路的原理和应用。
在2.1小节中，我们将详细介绍该电路的原理，包括电路的基本构成和工作原理等。
通过对原理的阐述，读者将能够了解该电路是如何将输入信号转化为均方根值的。
2.2小节将进一步探讨该电路的应用领域，包括大量的实际应用案例。
我们将介绍二极管均方根检波电路在各种领域中的具体应用，例如在电子测量、通信和音频设备中的应用。
通过这些实际案例，读者将更好地理解该电路的实际应用和潜在的优势。
结论部分将总结二极管均方根检波电路的优点，并展望其未来发展。
二极管的7种应用电路详解
二极管的7种应用电路详解目录：（1）二极管简易直流稳压电路及故障处理（2）二极管温度补偿电路及故障处理（3）二极管控制电路及故障处理（4）二极管限幅电路及故障处理（5）二极管开关电路及故障处理（6）二极管检波电路及故障处理（7）继电器驱动电路中二极管保护电路及故障处理二极管其他应用电路及故障处理许多初学者对二极管很“熟悉”，提起二极管的特性可以脱口而出它的单向导电特性，说到它在电路中的应用第一反应是整流，对二极管的其他特性和应用了解不多，认识上也认为掌握了二极管的单向导电特性，就能分析二极管参与的各种电路，实际上这样的想法是错误的，而且在某种程度上是害了自己，因为这种定向思维影响了对各种二极管电路工作原理的分析，许多二极管电路无法用单向导电特性来解释其工作原理。
二极管除单向导电特性外，还有许多特性，很多的电路中并不是利用单向导电特性就能分析二极管所构成电路的工作原理，而需要掌握二极管更多的特性才能正确分析这些电路，例如二极管构成的简易直流稳压电路，二极管构成的温度补偿电路等。
一、二极管简易直流稳压电路及故障处理二极管简易稳压电路主要用于一些局部的直流电压供给电路中，由于电路简单，成本低，所以应用比较广泛。
二极管简易稳压电路中主要利用二极管的管压降基本不变特性。
二极管的管压降特性：二极管导通后其管压降基本不变，对硅二极管而言这一管压降是0.6V左右，对锗二极管而言是0.2V左右。
如图9-40所示是由普通3只二极管构成的简易直流稳压电路。
电路中的VD1、VD2和VD3是普通二极管，它们串联起来后构成一个简易直流电压稳压电路。
3只普通二极管构成的简易直流稳压电路1．电路分析思路说明分析一个从没有见过的电路工作原理是困难的，对基础知识不全面的初学者而言就更加困难了。
关于这一电路的分析思路主要说明如下。
（1）从电路中可以看出3只二极管串联，根据串联电路特性可知，这3只二极管如果导通会同时导通，如果截止会同时截止。
典型的几种整流检波电路-精
0
V截 止
2
V
3 t
半波整流电容滤波波形
(b) 导通
半波整流
单相半波整流 选管条件： ① 二极管允许的最大反向电压应大于承受的反向峰值电压； ② 二极管允许的最大整流电流应大于流过二极管的实际工作电流。 电路缺点：电源利用率低，纹波成分大 解决方案：全波整流
全波整流
全波整流桥 变压 式器中心抽头式 变压器中心抽头式单相全波整流电路
工作原理 ① v2正半周时，如图（a）所示，A点电位高于B点电位，则V1、
V3导通（V2、V4截止），i1自上而下流过负载RL； ② v2负半周时，如图（b）所示，A点电位低于B点电位，则V2、
V4导通（V1、V3截止），i2自上而下流过负载RL；
v2一周期内，两组整流二极管轮流导通产生的单方向电流i1 和i2叠 加形成了iL。于是负载得到全波脉动直流电压vL。
在v1一周期内，流过二极管的电流iV1 、iV2叠加形成全波脉动直流 电流iL，于是RL两端产生全波脉动直流电压vL。故电路称为全波整
流电路。
全波整流
全波整流电路参数
（1）负载电压VL
VL 0.9V2
（2）负载电流IL
IL
VL RL
0.9V2 RL
（3）二极管的平均电1流IV IV 2 IL
（4）二极管承受反向峰值电压VRM
（2）负载电流IL
IL
VL RL
0.45V2 RL
（3）二极管正向电流IV和负载电流IZ
IV
IL
0.45V2 RL
（4）二极管反向峰值电压VRM
VRM 2V2 1.41V2
（1.2.2）
半波整流
单相半波整流电容滤波
图a、b分别为单相半波整流电容滤波电路及波形，
(word完整版)二极管检波电路详解
如图9—48所示是二极管检波电路.电路中的VD1是检波二极管，C1是高频滤波电容,R1是检波电路的负载电阻，C2是耦合电容.1．电路分析准备知识众所周知,收音机有调幅收音机和调频收音机两种，调幅信号就是调幅收音机中处理和放大的信号。
见图中的调幅信号波形示意图，对这一信号波形主要说明下列几点: （1)从调幅收音机天线下来的就是调幅信号。
（2)信号的中间部分是频率很高的载波信号，它的上下端是调幅信号的包络，其包络就是所需要的音频信号。
(3）上包络信号和下包络信号对称，但是信号相位相反，收音机最终只要其中的上包络信号图9-48 二极管检波电路，下包络信号不用，中间的高频载波信号也不需要.2．电路中各元器件作用说明如表9—43所示是元器件作用解说。
表9—元器件名称解说检波二极管VD1将调频信号中的下半部分去掉，留下上包络信号上半部分的高频载波信号。
高频滤波电容C1将检波二极管输出信号中的高频载波信号去掉。
检波电路负载电阻R1检波二极管导通时的电流回路由R1构成，在R1上的压降就是检波电路的输出信号电压。
耦合电容C2检波电路输出信号中有不需要的直流成分,还有需要的音频信号，这一电容的作用是让音频信号通过，不让直流成分通过。
3检波电路主要由检波二极管VD1构成。
在检波电路中，调幅信号加到检波二极管的正极，这时的检波二极管工作原理与整流电路中的整流二极管工作原理基本一样，利用信号的幅度使检波二极管导通，如图9—49所示是调幅波形展开后的示意图.从展开后的调幅信号波形中可以看出,它是一个交流信号，只是信号的幅度在变化。
这一信号加到检波二极管正极,正半周信号使二极管导通,负半周信号使二极管截止，这样相当于整流电路工作一样，在检波二极管负载电阻R1上得到正半周信号的包络,即信号的虚线部分，见图中检波电路输出信号波形（不加高频滤波电容时的输出信号波形)。
检波电路输出信号由音频信号、直流成分和高频载波信号三种信号成分组成，详细的电路分析需要根据三种信号情况进行展开。
二极管整流电路及检波电路分析方法
03
检波电路的原理与特性
检波电路的工作原理
检波电路通过将调幅信号转换 为调频信号，实现信号的解调 。
在检波过程中，检波电路利用 二极管的单向导电性，将调幅 信号中的调制信号提取出来。
检波电路通常由二极管、电阻 、电容等元件组成，通过适当 的元件参数设置，实现信号的 有效检波。
检波电路的类型
平衡检波电路
利用两个二极管反向并联，实现输入信号的平衡 输入和输出，提高检波效率。
峰值检波电路
通过检测输入信号的峰值，实现调制信号的提取 ，适用于包络信号的检波。
相干检波电路
利用相干信号进行解调，能够实现高精度、高稳 定性的信号解调。
检波电路的应用
在通信领域中，检波电路常用于 调幅信号的解调，提取出有用的
调制信号。
仿真法具有方便快捷、成本低廉的优点，可以模拟各种不同的输入信号和电路参数，观察电路在不同 条件下的性能表现。
实验法
实验法是通过实际搭建电路并测量其 性能参数来分析电路的性能。实验法 是最直接、最可靠的分析方法，但需 要一定的实验设备和时间。
实验法具有真实性强、可信度高的优 点，但实验结果受到实验条件和操作 人员的影响较大。
在半波整流电路中，当交流电的正半 周通过二极管时，电流通过负载并输 出直流电；在负半周时，二极管截止 ，负载无电流通过。
二极管整流电路的类型
半波整流电路
只有一个二极管，利用其 正向导通特性实现整流。
全波整流电路
使用两个二极管，将交流 电的正负半周都转换为直 流电。
桥式整流电路
使用四个二极管，将交流 电的正负半周都转换为直 流电，输出电压更稳定。
反向截止
当二极管的正极接负电压 ，负极接正电压时，二极 管截止，电流无法通过。
二极管检波电路及原理
二极管检波电路及原理
二极管检波电路主要由二极管、高频滤波器、负载电阻和耦合电容器组成。
其中，二极管的作用是将调幅信号分解成上半部分和下半部分，然后只允许上半部分通过；高频滤波器用于过滤掉载波，让低频信号可以通过；负载电阻则用于将电信号转换为机械信号；耦合电容则用于消除直流分量。
具体来说，调幅信号首先会加到二极管的正极，利用二极管的单向导电性，只能通过调幅信号的上半部分，而无法通过下半部分。
这样就得到了只有上半部分的调幅信号，即根据调幅波包络变化的信号。
接下来，通过高频滤波器过滤掉高频载波，留下所需要的低频信号，再通过负载电阻将其转化为机械信号。
最后，通过耦合电容，滤除剩余的直流分量，得到最终输出的信号。
二极管检波电路是一种简单的调幅信号分离技术，可以有效地提取出所需要的低频信号。
二极管并联检波电路
二极管并联检波电路
二极管并联检波电路主要由二极管和滤波电路组成，工作原理是通过二极管的正向导通和反向截止特性来实现信号的检波。
具体来说，当输入信号为高频信号时，二极管处于正向导通状态，信号通过二极管和滤波电路传送到输出端；当输入信号为低频信号时，二极管处于反向截止状态，信号被阻挡在二极管的一侧。
通过这样的工作过程，我们可以实现信号的解调和检波，输出所需信号。
另外，由于滤波电路的作用，该电路可以有效地抑制不需要的干扰信号，提高信号的信噪比。
同时，由于二极管的单向导电性，该电路还具有整流作用，可以对输入的交流信号进行整流处理，实现信号的调制和解调。
需要注意的是，二极管并联检波电路适用于调频信号的解调和检波，而对于调相和调幅信号则不适用。
在实际应用中，应根据具体的信号特性和需求选择合适的检波电路。
二极管包络检波电路原理
二极管包络检波电路原理二极管包络检波电路的原理基于二极管的整流特性。
当二极管的正向电压大于零时，二极管导通，允许电流通过；当二极管的正向电压为零或负时，二极管截止，电流无法通过。
因此，当输入信号为正性半周时，二极管导通，输出信号与输入信号相同；当输入信号为负性半周时，二极管截止，输出信号为零。
通过这种方式，输入信号的包络即为输出信号。
1.输入电压源：提供输入信号，通常为交流信号。
2.二极管：采用二极管进行整流，将正向电压导通、反向电压截止的特性应用于包络检波电路。
3.电容器：将输出的脉动信号滤波，提供稳定的包络输出。
4.负载电阻：将包络输出信号提供给负载，通常为放大器或后续电路。
1.当输入信号为正性半周时，二极管导通，正向电压大于零，可以通过。
此时，电容器储存电压和负载电阻将信号传递到输出端，输出信号与输入信号相同。
2.当输入信号为负性半周时，二极管截止，反向电压为负，无法通过。
此时，电容器的电压不改变，保持之前正性半周的电压。
负载电阻只能在电容器和二极管之间传递电流，输出信号为零。
3.输入信号以此重复正性半周和负性半周，电容器的电压小于正性半周的峰值但大于零。
由于电容器的充电和放电特性，输出信号呈现出输入信号的包络。
1.简单：该电路由少量的元件组成。
2.高效：电路中的二极管能够将输入信号整流，提供高效的包络检波。
3.可靠：二极管是一种常见的电子元件，工作稳定可靠。
4.低成本：由于元件简单，二极管包络检波电路的制作和维护成本较低。
二极管包络检波电路在广播和通信中被广泛应用。
它可以将无线电频率宽度调制（WFM）信号转换为基带音频信号，使其可以用于扬声器输出。
此外，它还可以用于解调调幅（AM）信号，提取音频信息。
这种电路还可以用于检测日光灯中的电流变化，从而实现固态照明系统的控制。
总而言之，二极管包络检波电路利用二极管的整流特性，将输入信号的包络提取出来。
它具有简单、高效和可靠的特点，在无线通信、广播和其他领域中有广泛的应用。
二极管电流偏置检波
二极管电流偏置检波英文回答：Diode Current-Biased Detection.Diode current-biased detection is a method of demodulating an amplitude modulated (AM) signal. Thecircuit consists of a diode, a resistor, and a capacitor. The diode is connected in series with the resistor and the capacitor is connected in parallel with the resistor. The input signal is applied to the diode and the output signal is taken from the capacitor.The current through the diode is proportional to the amplitude of the input signal. The resistor limits the current through the diode and the capacitor filters out the high frequency components of the input signal. The output signal is a DC voltage that is proportional to the amplitude of the input signal.Diode current-biased detection is simple andinexpensive to implement. It is also relatively immune to noise and interference. However, it has a limited bandwidth and it can only demodulate AM signals.中文回答：二极管电流偏置检波。
二极管包络检波器实验
列二极管的参数请见书后附表。
负载RL和C的选择 设计时考虑的原则：
a.
,
即C对载频等效旁路，对低频等效开路.
b.C»Cd,C大相应Cd的作用减小，从而可忽略不 计.
c.从系统而言:RL↑→Ri↑,RL↑→Kd↑,即负载 增加，对输入阻抗提高及传输效率的改善有利.
若输入US＝UC（1＋mcosΩt）cosωct 则检波输出U0＝KdUC（1＋m cosΩt） 2.输入阻抗高：
Zi可等效为一个电容Ci和一个电阻Ri并联。Ri 大小与检波器内阻及导通角有关。 Ci与结电 容及引线分布电容有关。可见Ri越大, Ci越小， 则检波电路对前级（谐振中放）的影响小。理 论分析可按功率守恒计算Ri，即有
实验说明及思路提示
二极管检波器工作原理及性能要求
大信号包络检波器其用途就是从调幅波中取出 低频调制信号。常用的是二极管检波，它是通过 二极管的非线性伏安特性进行频率变换，再通过 低通平滑滤波完成检波作用的。原理电路如图4。
对检波器的基本性能要求有： 1.传输系数Kd大：
图4.检波器原理电路图如下：
图1.检波器实验电路图如下：
输入调幅波形如下：uAM Ucm 1 mcostcosct
检波输出图形如下：uo kdUcm 1 mcost
2. 惰性失真： 仿真条件：Uim＝1V，F＝1KHZ,RL＝10KΩ，接 入0.1μf电容，m＝50％，检波输出波形如图8。
3.底部切割失真：
仿真条件:Uim＝1V，F＝1KHZ，RL＝20kΩ,不 接入0.1uf电容，m＝50%，输出波形如图9。
Kd=UΩm/mUim=0.25/0.3≈0.83 检波器输入输出波形对比图如下：
肖特基二极管 检波器原理
肖特基二极管检波器原理
肖特基二极管检波器是一种常用的电路模块，它的主要作用是将高频信号转化为直流信号，以便于后续的处理。
其工作原理基于肖特基二极管的非线性特性，当二极管正向偏置时，会出现一定的导通电流，但是反向偏置时，二极管就会出现截止状态。
在检波器中，肖特基二极管通常被连接在一个带有谐振电路的输入端口，当高频信号进入谐振电路后，会被放大并产生一个高频信号波包。
这个波包会顺着谐振电路传播，同时也会被传输到连接着肖特基二极管的检波电路当中。
由于二极管的非线性特性，当高频信号波包进入二极管时，会产生一个非常小的直流电压，这个电压的大小与信号的强度成正比。
通过这种方式，肖特基二极管检波器就可以将高频信号转化为直流信号。
尽管肖特基二极管检波器的原理非常简单，但是它在广泛的应用领域中具有非常重要的作用。
例如，在通信领域中，肖特基二极管检波器被广泛应用于无线电收发机中，以便于检测和分离收到的信号。
此外，它也被广泛应用于雷达和卫星通信等领域中，以便于检测和分析高频信号。
- 1 -。
二极管检波电路的原理
二极管检波电路的原理
二极管检波电路是一种常见的电路，用于将交流信号转换为直流信号。
其原理基于二极管的非线性特性，即在正向偏置时，二极管具有低电阻，而在反向偏置时，二极管具有高电阻。
当交流信号输入到二极管检波电路中时，二极管的正向偏置部分将通过，而反向偏置部分将被阻断。
这样，输出信号将只包含正半周期的信号，而负半周期的信号将被过滤掉。
二极管检波电路的输出信号是一个包含直流分量和交流分量的信号。
为了去除直流分量，通常会使用一个电容器将输出信号耦合到负载电路中。
这样，输出信号将只包含交流分量，而直流分量将被过滤掉。
二极管检波电路的应用非常广泛，例如在无线电接收机中用于检波射频信号、在电源电路中用于整流交流电压等。
需要注意的是，二极管检波电路的输出信号具有一定的失真，因此在实际应用中需要进行补偿和校正。
二极管检波电路电容和电阻计算
二极管检波电路电容和电阻计算二极管检波电路是一种常见的电路，用于将交流信号转换为直流信号。
在二极管检波电路中，电容和电阻起着重要的作用。
让我们来了解一下电容在二极管检波电路中的作用。
电容主要用于滤波，以减小交流信号的幅值，使之更接近直流信号。
在二极管检波电路中，电容的值应根据输入信号的频率而定。
频率越高，所需的电容值就越小。
一般来说，可以根据以下公式计算所需的电容值：C = 1 / (2 * π * f * R)其中，C表示电容的值，f表示输入信号的频率，R表示电阻的值。
通过这个公式，我们可以得到所需的电容值。
接下来，让我们来了解一下电阻在二极管检波电路中的作用。
电阻主要用于限制电流的流动，以保护电路和二极管。
在二极管检波电路中，电阻的值应根据输入信号的幅值和所需的输出信号的幅值而定。
一般来说，可以根据以下公式计算所需的电阻值：R = (V_in - V_d) / I_d其中，R表示电阻的值，V_in表示输入信号的幅值，V_d表示二极管的压降，I_d表示二极管的工作电流。
通过这个公式，我们可以得到所需的电阻值。
需要注意的是，由于二极管的特性和参数可能会有一定的变化，所以在实际应用中，我们需要根据具体的情况进行调整和优化。
此外，还需要考虑到电容和电阻的容差，以及电路中其他元件的影响。
总结一下，二极管检波电路中的电容和电阻计算是根据输入信号的频率和幅值来确定的。
电容主要用于滤波，电阻主要用于限制电流的流动。
通过合理选择电容和电阻的值，我们可以实现对输入信号的有效检波和转换。
同时，我们还需要考虑二极管的特性和参数的影响，以及其他元件的影响，来优化电路的性能。
希望本篇文章对大家了解二极管检波电路中电容和电阻的计算方法有所帮助。
谢谢阅读！。
二极管检波电路设计
目录之阳早格格创做第1章二极管检波电路安排规划论证0检波的定义0二极管检波电路本理1二极管检波电路安排的央供及技能指标1第2章对于二极管检波电路各单元电路安排1检波器电路安排检波器电路12.1.1检波器电路本理及处事本理22.1.2检波器品量指标3第3章二极管检波电路真足电路安排及仿真停止3真足电路图及处事本理3电路仿真图形4第4章归纳5参照文件6元器件浑单7第1章二极管检波电路安排规划论证1.1检波的定义振幅变更提与调造旗号的历程；对于调频波去道，是从它的频次变更提与调造旗号的历程；对于调相波去道，是从它的相位变更提与调造旗号的历程.狭义的检波是指从调幅波的包络提与调造旗号的历程.果此，偶尔把那种检波称为包络检波或者幅度检波.图1-20-21出了表示那种检波的本理：先让调幅波通过检波器（常常是晶体二极管），进而得到依调幅波包络变更的脉动电流，再通过一个矮通滤波器滤去下频身分，便得到反映调幅波包络的调造旗号1.2二极管检波电路本理调幅波旗号是二极管检波电路的输进，由于二极管只允许单背导电，所以，如果使用的是硅管，则惟有电压下于0.7V的部分不妨通过二极管.共时，由于二极管的输出端对接了一个电容，那个电容与电阻协共对于二极管输出中的下频旗号对于天短路，使得输出旗号基础上便是AM旗号包络线.电容战电阻形成的那种电路功能喊干滤波.1.3二极管检波电路安排的央供及技能指标1．对于惯例调幅旗号举止二极管检波解调并仿真，不妨瞅察输进输出波形.2．根据电路停止供出电压利用系数3．推断安排的电路是可不妨爆收得真参数：惯例调幅旗号调幅系数为0.5，输进旗号载波频次10000HZ，载波电压100mV安排.第2章对于二极管检波电路各单元电路安排2.1检波器电路安排检波器电路2.1.1检波器电路本理及处事本理图2.1处事本理图此图为大旗号二极管峰值包络检波器电路，他是由旗号源，二极管战矮通滤波器串联组成.电路的二个效用：一是动做检波器的背载，正在其二端输出调造旗号电压；二是起载频滤波效用.该检波器处事正在大旗号状态，输进旗号电压要大于0.5V，常常正在1伏安排.故那种检波器的齐称为二极管串联型大旗号峰值包络检波器.电流顺序如下图.图2.2电流顺序2.1.2检波器品量指标1）电压传输系数衡量一个检波器检波效用的一个参数是电压传输系数Kd.它定义为检波器的音频输出电压VΩ与输进调幅波包络振幅ma Vim之比，即Kd=VΩma Vim，式子中Vim为调幅波的载波振幅由仿真正在验得Kd=2）得真观念情况下，包络检波器的输出波形应与调幅波包络线的形状真足相共.但是本量上，二者之间总会有一些没有共，亦即检波器输出波形有某些得真.a惰性得真那种得真是由于背载电阻R与背载电容C的时间常数RC太大所引起的.正在二极管停止功夫,电容C二端电压vc下落的速度与决于RC的常常数.为了预防爆收惰性得真,必须正在所有一个下频周期内,使vc变更的速度比下频电压包络变更的速度快,即二极管停止导通的瞬间,vc约等于Vim，所以A值是t的函数.正在t为某一数值时，A值最大，等于Amax，只消Amax小于1则没有管t为何值，惰性得真皆没有会爆收.当Ω=Ωmax时，Amax最大则没有爆收惰性得果然条件是式中ma是调造系数，Ωmax是检波旗号的最下调造角频次.b背峰切割得真那种得真是由于检波器的曲流背载电阻R与接流(音频)背载电阻没有相等,而且调幅度ma又相称大时引起的.图2.3背峰切割得真电路图第3章二极管检波电路真足电路安排及仿真停止3.1 真足电路图及处事本理图3.1二极管包络检波器仿真正在验电路正在安排电路时要思量采用性战通频戴的央供,包管输出的下频波纹小,减小频次得真,预防惰性得真战背峰切割得真.正在采用二极管时要采用正背电阻小、反背电阻大、结电容小最下处事频次下的二极管.电阻R的采用,主要思量输进电阻及得果然问题,共时思量对于Kd的效用.容C没有克没有及太大,以预防惰性得真:C太小又会使下频波纹大,应使RC>>Tc.3.2电路仿真图形图3.2仿真波形图仿真停止如上图所示，惯例调幅旗号条幅系数为0.5，输进旗号载波频次10000HZ，载波电压100mV安排，仿真停止战技能央供的参数基础普遍.第4章归纳通过那次下频电子线路的安排，尔掌握了安排一个下频电路的基础要领战基础步调，本量办理了安排中出现的问题，巩固了觅找问题，办理问题的本领,使尔对于下频电子线路那门课程有了更深一步的相识战掌握.此次安排的乐成没有但是助闲咱们更佳天掌握书籍本知识，更加要害的是巩固了咱们的自疑，培植了咱们独力思索的本领！本教期尔教习了下频电路的知识，对于下频有了较深了明白.认识了很多电路的效用及用途.利用尔所教的知识安排那样一个电路，有一定易度.正在使用EWB的仿真尝试时,尔相识了该硬件的本理与使用要领，为咱们以去的试验挨下了脆真的前提.本安排中的大部分真量皆是利用上课教授所道的知识分离课本安排出去的.正在安排此电路中尔也教到了很多的知识，本安排大概有许多缺累的场合需要矫正.正在本次安排历程中，尔末究认严肃真，真真干到每个字，每个图皆尽大概尽擅尽好，为以去的课程安排战结业安排皆挨下良佳的前提，让自己教到的知识日益完备.那次课设，充分的锻炼了咱们的动脚本领.使尔相识了安排电路的步调，也使尔掌握了闭于二极管检波的本理战安排观念.通过EWB的仿真使尔相识了该硬件的本理与使用要领，为咱们以去的试验挨下了脆真的前提.教死签名:参照文件[1] 弛肃文下频电子线路第五版下等培养出版社2009[2]杨金法彭虎非线性电子线路电子工业出版社2013[3]王皑电子线路仿真西安电子科技大教出版社2010[4]富山忠宏晶体管真用电路科教出版社 2011[5] 李新仄真用电子仿真技能板滞工业出版社2013[6]曾兴雯陈健下频电子线路领导西安电子科技大教出版社 2009[7] 戴峻浩下频电子线路指挥国防工业出版社2010元器件浑单附表字段称呼数据典型NULL 大小个数电容非空uf 2电解电容10 非空uf 1电阻560510非空O 各1个滑动变阻器5100非空KO 各1个二极管非空 1电源AM 非空3V/200KH/1KH1。
二极管包络检波电路原理
二极管包络检波电路原理二极管包络检波电路是一种非常常用的电路，它主要用于对高频模拟信号进行检波。
正常情况下，高频模拟信号难以被直接检测，因为它们的频率高并且在短时间内频率会发生变化。
通过使用二极管包络检波电路，可以将高频模拟信号转换为低频直流信号，这使得它们可以被直接检测。
二极管包络检波电路的基本原理是利用二极管的单向导电性质。
当二极管的正极连接到输入信号，负极连接到接地时，只有当输入信号的电压超过二极管的正向开启电压时，电流才会流过二极管。
当输入信号的电压低于二极管的正向开启电压时，二极管处于截止状态，电流不会流过。
因此，当输入信号在其整个周期内的电压高于二极管的正向开启电压时，它将流过二极管，并在负载电阻上产生一个短脉冲。
当输入信号在其整个周期内的电压低于二极管的正向开启电压时，二极管不导通，负载电阻上没有电流。
因此，在负载电阻上会形成一个脉冲串，每个脉冲的幅度取决于输入信号在它的整个周期内的最大值。
为了将脉冲串转换为直流信号，二极管包络检波电路使用电容器和负载电阻。
电容器将每个脉冲中的峰值电压储存起来，并将其慢慢地释放到负载电阻上，形成一个与输入信号幅度相等的直流电压。
值得注意的是，二极管的正向开启电压对于包络检波电路的性能非常重要。
如果正向开启电压过高，将导致较低幅度的输入信号无法被检测到。
如果正向开启电压过低，则会发生深度反转，导致脉冲串的幅度和输入信号的幅度不同步，从而无法正确检测输入信号。
因此，选择适当的二极管和正向开启电压是十分关键的。
总之，二极管包络检波电路是一种非常实用的电路，主要用于对高频模拟信号进行检测。
它通过利用二极管的单向导电性质将高频信号转换为低频直流信号，并使之可以被直接检测。
它的原理简单但非常有效，因此被广泛应用于通信、广播和电视等领域。
二极管包络检波
二极管包络检波（原创实用版）目录1.二极管包络检波的概述2.二极管包络检波的原理3.二极管包络检波的优缺点4.二极管包络检波的应用实例5.二极管包络检波的失真问题及解决方法正文一、二极管包络检波的概述二极管包络检波是一种常见的检波方法，主要用于从高频调幅信号中提取原调制信号。
它通过二极管将输入信号的负半周进行削平，从而得到原信号的包络。
二极管包络检波具有检波效率高、失真小、输入电阻较高等优点，但也存在一些缺陷，如底部切割失真、对角切割失真等。
二、二极管包络检波的原理1.包络检波的基本原理是在输入信号的正半周内，二极管导通，负半周内二极管截止。
这样，输出信号即为输入信号的包络。
2.为了得到一个完整的包络信号，需要在输入信号的负半周添加一个微分电路，使负半周的信号产生一个微小的正脉冲，从而形成一个完整的包络信号。
三、二极管包络检波的优缺点1.优点：检波效率高、失真小、输入电阻较高。
适用于普通调幅信号的解调。
2.缺点：受输入信号幅度和频率的影响较大，可能会产生底部切割失真、对角切割失真等问题。
在解调深度较大的情况下，谷值过低，需要加级放大。
四、二极管包络检波的应用实例1.AM 调幅信号解调：在 AM 调幅信号解调中，二极管包络检波是最常用的方法之一。
它可以从调幅信号中提取出原始音频信号。
2.频谱分析：在频谱分析中，二极管包络检波可用于观察信号的包络特性，从而分析信号的调制方式和参数。
五、二极管包络检波的失真问题及解决方法1.底部切割失真：当输入信号的幅度较低时，二极管包络检波可能会产生底部切割失真。
解决方法是增加输入信号的幅度或采用其他检波方法。
2.对角切割失真：当输入信号的频率较高或二极管的特性较差时，可能会产生对角切割失真。
解决方法是选择合适的二极管和优化电路参数。
综上所述，二极管包络检波是一种简单有效的检波方法，在实际应用中具有一定的优点，但也存在一些失真问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二极管检波电路
二极管检波电路及故障处理
检波电路或检波器的作用是从调幅波中取出低频信号。
它的工作过程正好和调幅相反。
检波过程也是一个频率变换过程，也要使用非线性元器件。
常用的有二极管和三极管。
另外为了取出低频有用信号，还必须使用滤波器滤除高频分量，所以检波电路通常包含非线性元器件和滤波器两部分。
如图9-48所示是二极管检波电路。
电路中的VD1是检波二极管，C1是高频滤波电容，R1是检波电路的负载电阻，C2是耦合电容。
图9-48 二极管检波电路
1．电路分析准备知识
众所周知，收音机有调幅收音机和调频收音机两种，调幅信号就是调幅收音机中处理和放大的信号。
见图中的调幅信号波形示意图，对这一信号波形主要说明下列几点：
（1）从调幅收音机天线下来的就是调幅信号。
（2）信号的中间部分是频率很高的载波信号，它的上下端是调幅信号的包络，其包络就是所需要的音频信号。
（3）上包络信号和下包络信号对称，但是信号相位相反，收音机最终只要其中的上包络信号，下包络信号不用，中间的高频载波信号也不需要。
2．电路中各元器件作用说明
如表9-43所示是元器件作用解说。
表9-43 元器件作用解说
元器件名称解说
检波二极管
VD1 将调频信号中的下半部分去掉，留下上包络信号上半部分的高频载波信
号。
高频滤波电容
C1
将检波二极管输出信号中的高频载波信号去掉。
检波电路负载电阻R1 检波二极管导通时的电流回路由R1构成，在R1上的压降就是检波电
路的输出信号电压。
耦合电容C2 检波电路输出信号中有不需要的直流成分，还有需要的音频信号，这一电容的作用是让音频信号通过，不让直流成分通过。
3．检波电路工作原理分析
检波电路主要由检波二极管VD1构成。
在检波电路中，调幅信号加到检波二极管的正极，这时的检波二极管工作原理与整流电路中的整流二极管工作原理基本一样，利用信号的幅度使检波二极管导通，如图9-49所示是调幅波形展开后的示意图。
图9-49 调幅波形时间轴展开示意图
从展开后的调幅信号波形中可以看出，它是一个交流信号，只是信号的幅度在变化。
这一信号加到检波二极管正极，正半周信号使二极管导通，负半周信号使二极管截止，这样相当于整流电路工作一样，在检波二极管负载电阻R1上得到正半周信号的包络，即信号的虚线部分，见图中检波电路输出信号波形（不加高频滤波电容时的输出信号波形）。
检波电路输出信号由音频信号、直流成分和高频载波信号三种信号成分组成，详细的电路分析需要根据三种信号情况进行展开。
这三种信号中，最重要的是音频信号处理电路的分析和工作原理的理解。
（1）所需要的音频信号，它是输出信号的包络，如图9-50所示，这一音频信号通过检波电路输出端电容C2耦合，送到后级电路中进一步处理。
图9-50 检波电路输出端信号波形示意图
（2）检波电路输出信号的平均值是直流成分，它的大小表示了检波电路输出信号的平均幅值大小，检波电路输出信号幅度大，其平均值大，这一直流电压值就大，反之则小。
这一直流成分在收音机电路中用来控制一种称为中频放大器的放大倍数（也可以称为增益），称为AGC（自动增益控制）电压。
AGC电压被检波电路输出端耦合电容隔离，不能与音频信号一起加到后级放大器电路中，而是专门加到AGC电路中。
（3）检波电路输出信号中还有高频载波信号，这一信号无用，通过接在检波电路输出端的高频滤波电容C1，被滤波到地端。
一般检波电路中不给检波二极管加入直流电压，但在
一些小信号检波电路中，由于调幅信号的幅度比较
小，不足以使检波二极管导通，所以给检波二极管加
入较小的正向直流偏置电压，如图所示，使检波二极
管处于微导通状态。
从检波电路中可以看出，高频滤波电容C1接在检波电路输出端与地线之间，由于检波电路输出端的三种信号其频率不同，加上高频滤波电容C1的容量取得很小，这样C1对三种信号的处理过程不同。
（1）对于直流电压而言，电容的隔直特性使C1开路，所以检波电路输出端的直流电压不能被C1旁路到地线。
（2）对于音频信号而言，由于高频滤波电容C1的容量很小，它对音频信号的容抗很大，相当于开路，所以音频信号也不能被C1旁路到地线。
（3）对于高频载波信号而言，其频率很高，C1对它的容抗很小而呈通路状态，这样惟有检波电路输出端的高频载波信号被C1旁路到地线，起到高频滤波的作用。
如图9-51所示是检波二极管导通后的三种信号电流回路示意图。
负载电阻构成直流电流回路，耦合电容取出音频信号。
图9-51 检波二极管导通后三种信号电流回路示意图
4．故障检测方法及电路故障分析
对于检波二极管不能用测量直流电压的方法来进行检测，因这这种二极管不工作在直流电压中，所以要采用测量正向和反向电阻的方法来判断检波二极管质量。
当检波二极管开路和短路时，都不能完成检波任务，所以收音电路均会出现收音无声故障。
5．实用倍压检波电路工作原理分析
如图9-52所示是实用倍压检波电路，电路中的C2和VD1、VD2构成二倍压检波电路，在收音机电路中用来将调幅信号转换成音频信号。
电路中的C3是检波后的滤波电容。
通过这一倍压检波电路得到的音频信号，经耦合电容C5加到音频放大管中。
图9-52 实用倍压检波电路。
