滑触线维护保养
安全滑触线是为移动、旋转设备(主要成品滑触线是起重机,桁车,吊车,旋转导电环)提供供电的一种“特殊电线”。
移动设备由于移动,需要不断地变换位置,在每一个不同的位置上,移动设备又要随时能获得动力电源,否则就无法继续移动。这时,滑触线就应运而生了。沿着移动设备的运行轨道平行敷设了若干条导体,接通电源。在移动的设备上,又安装上可以从导体上取电的集电器。这样,当设备移动时,集电器随设备同步运行,并随时从导体上取得电源,提供给设备,以使设备可继续移动。这些导体和集电器组成的装置就称作滑触线。

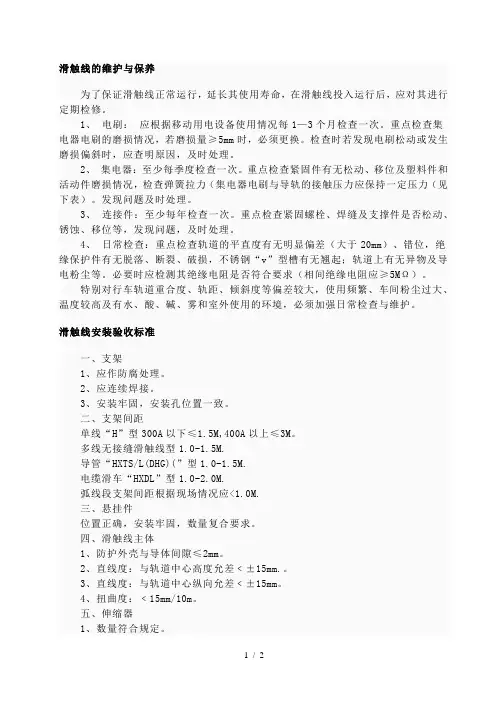

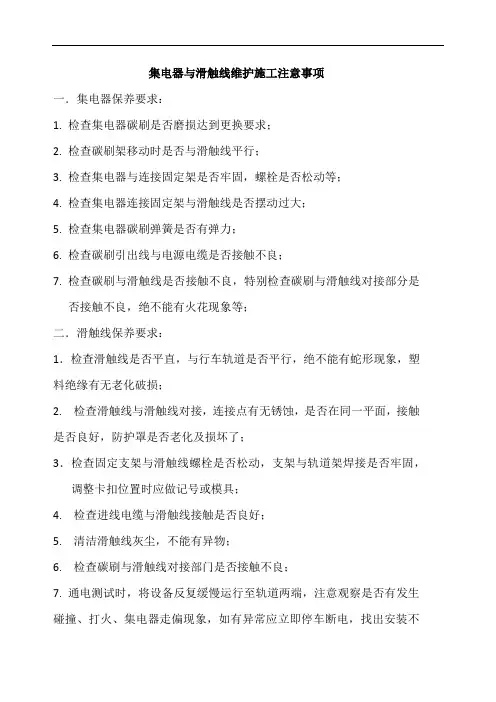

维护保养
为了保证滑触线正常运行,延长其使用寿命,在滑触线投入运行后,应对其进行定期检修。
1、电刷:应根据移动用电设备使用情况每1—3个月检查一次。重点检查集电器电刷的磨损情况,若磨损量≥5mm时,必须更换。检查时若发现电刷松动或发生磨损偏斜时,应查明原因,及时处理。
2、集电器:至少每季度检查一次。重点检查紧固件有无松动、移位及塑料件和活动件磨损情况,检查弹簧拉力(集电器电刷与导轨的接触压力应保持一定压力(见下表)。发现问题及时处理。
3、连接件:至少每年检查一次。重点检查紧固螺栓、焊缝及支撑件是否松动、锈蚀、移位等,发现问题,及时处理。
4、日常检查:重点检查轨道的平直度有无明显偏差(大于20mm)、
错位,绝缘保护件有无脱落、断裂、破损,不锈钢“v”型槽有无翘起;轨道上有无异物及导电粉尘等。必要时应检测其绝缘电阻是否符合要求(相间绝缘电阻应≥5MΩ)。
特别对行车轨道重合度、轨距、倾斜度等偏差较大,使用频繁、车间粉尘过大、温度较高及有水、酸、碱、雾和室外使用的环境,必须加强日常检查与维护。

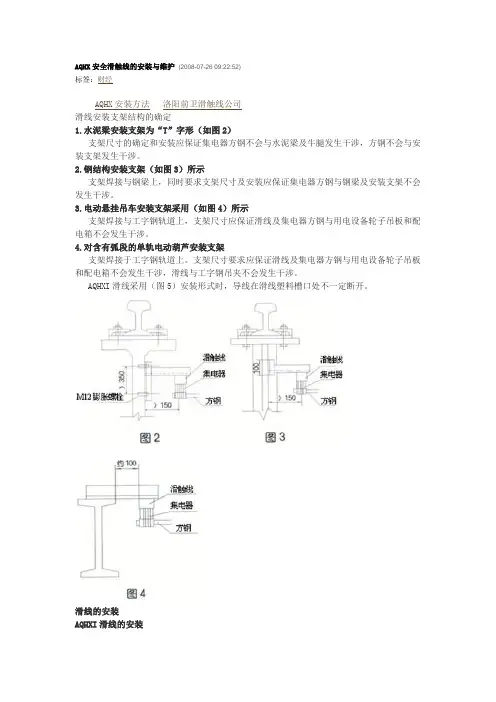

安装说明
在安装滑触线前先将角钢支架按照用户选择的安装形式,根据滑触线的悬挂间距固定好,在安装现场把每6米一根的滑触线上套上所需的悬挂座,和两端接头护套各一个,还在一端装上铝接头一个,装铝接头时应注意只能将铝导轨伸进接头的1/2留给另一根导轨连接用,以上工作准备好后,再把一根一根的滑触线悬挂在支架上,进行全线连接,连接时应拧紧每个接头的螺丝。在滑触线全线长超过200米时应加装伸缩装置(伸缩装置本厂随时供应),在引接电源线进线时,可在每6米一根的接头处引接。
在安装弯道滑触线时,悬吊距离应相应缩短,具体尺寸可根据现场条件而定。
在安装导电器时先把导电器装在配套的方管上,选择与滑触线配合的适当位置固定在用电设备上,应注意为使导电器与滑触线有很好的跟踪性能和良好的接触能力,导电器与滑触线应安装在同一垂直、水平方向。
工作原理
供电安全滑触线装置由导管,滑触线导电器两主要部件及一些辅助组件构成:
1、滑触线导管:是一根半封闭的异形管状部件,是安全滑触线的主体部分。其内部可根据需要嵌设2-9根裸体导轨作为供电导线,各导轨间相互绝缘,并与外壳绝缘,从而保证供电的安全性。并在带电检修时有效地防止检修人员触电事故。重庆天宝生产的导管每条长度6m,可以连接成任意需要长度,普遍导管制作成直线形,也可以按特殊需求制成圆弧形等。
2、滑触线导电器是在导管内运行的一组电刷壳架,滑触线由安置在用电机构(行车、小车、电动葫芦等)上的拔叉(或牵引链条等)带动,使之与用电机构成同步运行,将通过导轨,滑触线电刷的电能传输到电动机或其它控制元件。导电器电刷的极数有3-16极与导管中导轨数相应。
