继电保护装置调试作业指导书电气调试方案
变电站电气调试方案
变电站电气调试方案一、背景介绍在电力系统建设过程中,变电站是非常重要的一个环节。
变电站的电气调试是确保变电站正常运行的关键步骤之一。
本文将针对变电站电气调试进行详细的方案介绍。
二、调试目标1. 确保变电站的电气设备和系统的安全可靠运行。
2. 验证各种电气设备的参数和功能是否符合设计要求。
3. 排除可能存在的故障和问题,保障变电站稳定运行。
三、调试步骤1. 设备检查在正式调试之前,应对变电站的各个电气设备进行全面检查,确保设备完好无损,各种电器连接牢固可靠。
2. 相序检查通过检查主变压器、发电机和电容器的相序,确保各个设备的相序一致。
相序错乱可能导致设备损坏或运行异常。
3. 继电保护检查对于变电站的继电保护装置,应进行全面检查,确保各个保护装置的参数和功能正常。
同时需要进行保护联锁测试,确保在异常情况下系统能够及时切断故障设备。
4. 开关操作进行变电站开关设备的操作测试,包括隔离开关、刀闸等设备的正常操作。
检查设备的操作是否灵活,能否正常切换。
5. 充电和放电试验对于电容器等设备,进行充电和放电试验,验证其运行性能。
充电和放电试验应按照相关规范进行。
6. 保护试验进行各种保护试验,包括过流保护、过压保护、欠压保护等。
确保保护装置在故障发生时能够及时作出反应。
7. 运行试验在所有调试工作完成后,对整个变电站系统进行运行试验。
通过模拟实际运行条件,对系统进行全面测试。
测试过程中需要监测和记录各种参数,确保系统运行正常。
四、安全注意事项1. 严格按照电气安全操作规程进行操作,切勿触摸高压设备或带电设备。
2. 在进行高压试验时,应严格遵守相关安全规范,确保人员和设备安全。
3. 在进行试验操作时,需保持良好的沟通和协调,确保操作的准确和及时。
五、调试结果评估在调试完成后,对调试结果进行评估和汇总。
评估应结合调试数据和实际情况,判断调试是否达到预期目标。
六、调试报告编写根据调试结果,编写详细的调试报告,包括调试步骤、测试数据和评估结果。
继电保护调试作业指导书
35kV继电保护调试作业指导书继电保护调试作业指导书审批页批准:年月日安全审核:年月日质量审核:年月日技术审核:年月日编写:年月日一、试验组织与管理项目部经理:项目部质检员:项目部技术员:项目部安全员:二、编制依据:1、依据《********变电工程施工组织设计》2、继电保护调试执行标准:1)依据《继电保护及安全自动装置规程》及反事故技术措施文件汇编。
2)微机保护校验规程。
3)厂家技术说明书及调试大纲。
三、试验进度及人员安排:由于本工程为综自改造工程,原有设备都在运行状态,改造过程中是按照停电计划进行分块改造,故本期工程在改造期间人员安排基本按照停电计划进行,在工程主要管理试验人员不变的情况下以最合理的方式安排工作人员在场;加强和甲方和监理的沟通,确保工程进度按照计划进行。
四、施工准备及安全注意事项:1、装置试验前,工作负责人必须组织调试人员认真学习规程,要求理解和熟悉规程内容和施工图纸,由于本期工程为扩建工程,故一切工作必须要有工作票,认真核对工作票内容,杜绝一切无票作业行为,每项工作开展前必须有调试队长和工程技术员交底。
2、认真学习制造厂的技术说明书及调试大纲,将新系统和运行柜的搭接工作系统的整理出来,编制搭接作业指导书,在工程验收合格后配合甲方搭接。
3、加入装置的试验电流、电压,若无特殊情况,均应从端子排加入。
4、插、拔插件(或印刷电路板)时,必须关闭电源,方可进行。
5、如果需要接触印刷电路板时,应带静电防护接地护套。
6、使用交流供电的仪器时,外壳应可靠接地;测量电子电路时电子仪器的电源输入端与所测量的电路有良好绝缘。
7、因检测需要临时短接或断开的端子,应逐个记录,检验结束后应及时恢复。
8、试验人员应及时分析整理试验数据与结果,发现问题及时查找原因。
9、试验用主要仪器和设备:三相继电保护测试仪P30 1台单相继电保护测试仪850 1台兆欧表1000V,2500V 各1块数字式万用表3块交流电流表3块五、保护装置调试:1、绝缘电阻:用1000V兆欧表测量下列各回路对地及各回路之间的绝缘电阻,其阻值均应大于10MΩ。
电气调试方案
电气调试方案一、调试目的电气调试的主要目的是确保电气设备在安装完成后能够正常运行,符合设计要求,并确保设备性能稳定、安全可靠。
通过电气调试,可以及时发现和解决设备在安装过程中存在的问题,确保设备在投入运行时的安全性能和稳定性。
二、调试范围电气调试的范围包括但不限于以下内容:1. 高压电气设备:如变压器、高压开关柜、避雷器等;2. 低压电气设备:如低压开关柜、电动机控制中心等;3. 电缆及电线:包括电源线路、控制线路、信号线路等;4. 继电保护装置:如继电器、电流互感器、电压互感器等;5. 自动化控制系统:如PLC控制系统、DCS控制系统等。
三、调试流程电气调试流程一般包括以下几个步骤:1. 准备工作:检查设备安装是否完成,核对设备清单,确保设备型号、规格符合设计要求;准备好调试工具和仪器,制定调试计划和安全措施。
2. 单体调试:对单个电气设备或部件进行调试,如变压器、电动机等。
检查设备的外观、接线是否正确,测试设备的绝缘电阻、耐压试验等。
3. 局部调试:对部分电气系统进行调试,如配电系统、控制系统等。
检查系统内的设备连接、功能是否正常,测试系统的保护功能、控制逻辑等。
4. 整体调试:对整个电气系统进行联动调试,测试系统在正常工况和异常工况下的性能表现,评估系统的稳定性和可靠性。
5. 验收与移交:根据调试结果填写验收报告,移交相关资料,确保设备正常运行后可以安全投入使用。
四、调试方法与注意事项电气调试的方法与注意事项如下:1. 使用合适的调试工具和仪器,确保测试准确可靠;2. 严格按照操作规程进行调试,避免发生意外事故;3. 在调试过程中注意观察设备的运行状态和参数变化,及时发现和解决问题;4. 对于关键设备和重要环节,需要进行反复调试和验证,确保设备性能稳定可靠;5. 对于具有危险性的设备和区域,应采取必要的安全措施,确保调试人员的安全;6. 在调试过程中应注意保护设备的完好性和环境卫生,避免对设备和环境造成不必要的损坏和污染;7. 对于调试过程中发现的问题和故障,应及时记录和处理,并进行分析和总结,为今后的设备维护和管理提供参考。

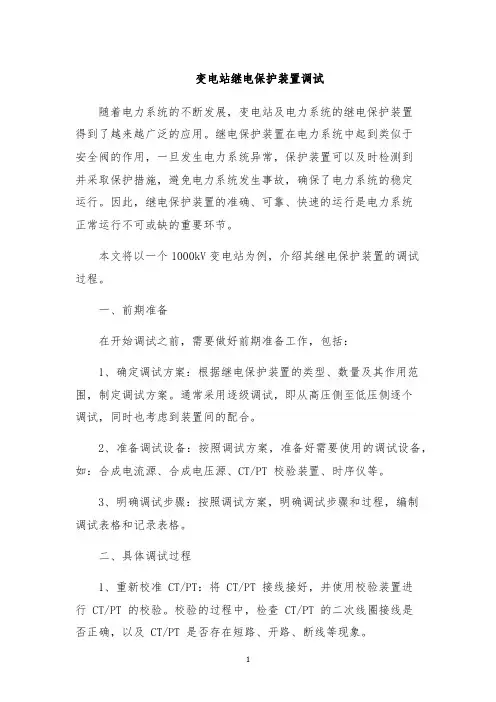

变电站继电保护装置调试
变电站继电保护装置调试随着电力系统的不断发展,变电站及电力系统的继电保护装置得到了越来越广泛的应用。
继电保护装置在电力系统中起到类似于安全阀的作用,一旦发生电力系统异常,保护装置可以及时检测到并采取保护措施,避免电力系统发生事故,确保了电力系统的稳定运行。
因此,继电保护装置的准确、可靠、快速的运行是电力系统正常运行不可或缺的重要环节。
本文将以一个1000kV变电站为例,介绍其继电保护装置的调试过程。
一、前期准备在开始调试之前,需要做好前期准备工作,包括:1、确定调试方案:根据继电保护装置的类型、数量及其作用范围,制定调试方案。
通常采用逐级调试,即从高压侧至低压侧逐个调试,同时也考虑到装置间的配合。
2、准备调试设备:按照调试方案,准备好需要使用的调试设备,如:合成电流源、合成电压源、CT/PT 校验装置、时序仪等。
3、明确调试步骤:按照调试方案,明确调试步骤和过程,编制调试表格和记录表格。
二、具体调试过程1、重新校准 CT/PT:将 CT/PT 接线接好,并使用校验装置进行 CT/PT 的校验。
校验的过程中,检查 CT/PT 的二次线圈接线是否正确,以及 CT/PT 是否存在短路、开路、断线等现象。
2、校验继电保护装置:将继电保护装置接线接好,并使用合成电流源和合成电压源进行调试。
在调试的过程中,需要检查继电保护装置的所有参数是否符合要求,包括电气量的合理性、实际值与设置值的误差等。
3、测试继电保护装置的保护动作:在即时模拟损坏后,使保护装置动作,检测保护措施是否正确并记录数据和结果。
4、检查继电保护装置操作性能:检查继电保护装置的操作性能,如:操作面板的灵敏度、系统响应速度、寿命等。
5、记录调试过程:在调试过程中,需要记录调试结果和数据,包括保护装置的调试数据、现场观察的情况、操作面板的灵敏度、系统响应速度以及保护装置的动作数据等。
三、调试后工作在调试结束后,应对调试结果进行分析和评估,对于调试出的问题及时处理,并对继电保护装置进行备案。
继电保护作业指导书
一、安全检查档案的建立原则:建立安全检查档案的目的是制定安全检查制度,收集各种安全检查原始记录及有关的事故隐患整改和相应的奖惩、处罚原始记录,通过该档案的建立,可以督促有关责任人加强责任心,及时消除事故隐患,达到安全生产、文明施工之目的。
(一)安全检查内容安全检查的内容主要是查制度、查机构设置、查安全设施、查安全教育培训、查操作规程、查劳保用品使用、查安全知识掌握情况和伤亡事故及处理情况等。
(二)安全检查程序a、人员组织———每次检查首先要组织好各部门的人员参加,按照有关安全检查的要求及规范、标准对施工现场进行全面的检查。
b、检查隐患———对查出的安全隐患做好记录,对检查出的安全隐患应填写安全隐患整改通知单,而对重大隐患和随即将要发生的安全隐患,检查部门应立即责成被查单位采取强有力的措施进行整改,并按照有关法律程序及要求对有关责任单位(责任人)进行处理。
c、检查整改———安全隐患找出以后,安全监督管理部门应对隐患的整改期限给予限期,一般3-7天。
施工企业应根据有关检查部门所下达的安全隐患整改通知书,组织有关部门和人员召开专项会议,研究整改方案,并做好详细的记录,对隐患整改要做到“三定”、“一验收”,即定措施、定人员、定时间,整改完毕后要逐项验收,从而达到检查的目的。
d、隐患整改报告———如果上级需要对安全隐患的整改进行复查,施工企业应填写安全隐患整改报告书,把隐患整改落实情况逐项写清楚,报上级检查部门,然后由上级检查部门对安全隐患的整改情况进行检查验收。
二、安全检查档案目录:1、安全检查制度2、安全检查打分表[JGJ59-99《建筑施工安全检查标准》3、项目部安全日查记录表4、项目部定期安全检查记录表5、安全隐患整改通知书6、事故隐患整改情况报告书7、处罚通知单8、违章违记人员教育记录表三、安全检查档案内容安全检查制度安全检查制度制定时,应考虑内容中含有:检查时间即经常性、定期性、突击性、专业性及季节性检查,公司应每季最少检查一次,分公司每半月检查一次,项目部应每周定期检查一次及每日巡回检查一次,安全员及安全值日人员要做到经常巡回检查,班组长要做到上岗前及下岗后的岗位作业点检查。
调试方案(继保、自动化、通讯、直流)
调试方案(继保、自动化、通讯、直流)调试方案(继保、自动化、通讯、直流)一、继电保护调试方案1.前期准备1.1 熟悉继电保护设备技术参数和功能。
1.2 确认继电保护设备的接线图纸。
1.3 确认继电保护配置文件和参数设置。
1.4 确认继电保护设备的联锁逻辑。
2.调试步骤2.1 确认继电保护设备的供电情况。
2.2 检查继电保护设备与其他设备之间的接线情况。
2.3 检查继电保护设备的配置文件和参数设置。
2.4 对继电保护设备进行功能测试,包括电流保护、电压保护、频率保护等。
2.5 对继电保护设备进行动作测试,验证设备的动作性能。
2.6 调试继电保护设备的联锁逻辑,确保继电保护设备的联锁功能正常。
二、自动化调试方案1.前期准备1.1 熟悉自动化设备的技术参数和功能。
1.2 确认自动化设备的接线图纸。
1.3 确认自动化设备的配置文件和参数设置。
1.4 确认自动化设备的联锁逻辑。
2.调试步骤2.1 确认自动化设备的供电情况。
2.2 检查自动化设备与其他设备之间的接线情况。
2.3 检查自动化设备的配置文件和参数设置。
2.4 对自动化设备进行功能测试,包括开关控制、保护逻辑、自动化操作等。
2.5 对自动化设备进行联锁逻辑测试,确保自动化设备的联锁功能正常。
三、通讯调试方案1.前期准备1.1 熟悉通讯设备的技术参数和功能。
1.2 确认通讯设备的接线图纸。
1.3 确认通讯设备的配置文件和参数设置。
2.调试步骤2.1 确认通讯设备的供电情况。
2.2 检查通讯设备与其他设备之间的接线情况。
2.3 检查通讯设备的配置文件和参数设置。
2.4 对通讯设备进行通讯测试,包括通讯连接、数据传输等。
2.5 对通讯设备进行通讯质量测试,确保通讯设备的可靠性和稳定性。
四、直流调试方案1.前期准备1.1 熟悉直流设备的技术参数和功能。
1.2 确认直流设备的接线图纸。
1.3 确认直流设备的配置文件和参数设置。
2.调试步骤2.1 确认直流设备的供电情况。
继电保护装置调试作业指导书电气调试方案
继电保护装置调试作业指导书电气调试方案1000字一、调试目的通过对继电保护装置进行调试,验证其在电气运行系统中的故障识别、隔离和保护能力,确保系统在故障发生时可实现快速隔离和保护,确保电力设备的安全性、稳定性和可靠性。
二、调试内容1. 确定每个保护回路的故障类型和触发条件,制定调试计划。
2. 检查继电保护装置的电源线路是否正常,确保电源电压和电流满足装置的要求。
3. 重现典型故障,验证继电保护装置的动作性能。
如短路故障、接地故障、过电流等。
4. 检查继电保护装置的接线情况,确保各保护回路的接线正确,接触良好,没有接错、漏接和短接等问题。
5. 调整继电保护装置的参数,如灵敏度、延时、动作时间等,确保装置的保护性能满足要求。
6. 对继电保护装置进行整体性能测试,验证其综合保护性能、自动重合闸功能等。
7. 检查继电保护装置的报警、记录、通信功能是否正常,确保运行数据的采集和传输正常。
三、调试步骤1. 首先检查继电保护装置的接法和外接元件(如CT、PT等),保证接法正确,元件选用合适,并进行通电前的预检。
2. 按照计划测试各种故障模式和动作特性。
如:过负荷、短路、接地、过电压、欠电压等电气故障,以及断路器误动作、脱扣误操作等机械故障。
3. 调试过程中,需要对继电保护装置的灵敏度、动作时间、延时等参数进行调整,确保设备的保护性能能够满足要求。
4. 完成继电保护装置的整体性能测试,包括各种故障的综合保护性能测试和设备自动重合闸的测试。
5. 进行继电保护装置的通信性能测试,确保通信协议、通讯速率等参数正确有效,并能收到/发送正确的数据。
6. 测试完成后,需要对调试结果进行记录和总结,归纳问题和解决方案,以作为后续故障排除和维护的参考。
四、调试注意事项1. 在进行调试前,需要对继电保护装置的接线和元器件选用检查,确保接法正确,元器件选用合理。
2. 在调试过程中,需要对设备的工作状态、电气参数、灯光信号等进行观察,确保设备正常工作。
电气设备高压试验和继电保护调试
电气设备高压试验和继电保护调试本项目调试的设备主要是干式变压器、一台箱式变电站,高压柜,低压柜,相关电力电缆。
1、主要试验项目1.1、SCB干式变压器:(1)线圈直流电阻测量;(2)变压比测量;(3)接线组别测量;(4)线圈绝缘电阻测量;(5)线圈交流耐压试验(6)冲击合闸试验;(7)相位检查。
1.2、10kV电缆:(1)绝缘电阻测量(2)直流耐压试验及泄漏电流测量(3)相位检查1.3、变电站接地电阻测量1.4、继电保护(1)继电保护装置外观检查;(2)外回路电缆敷设接线;(3)继电保护装置通电流(电压)试验;(4)按业主提供的保护整定单进行校核;(5)整组传动跳闸试验。
2、主要设备名称规格数量单臂电桥QJ231双臂电桥QJ441变比电桥QJ351回路电阻测试仪HR-11兆欧表ZC11D-5ZC25B-4各1接地电阻测试仪ZC29B1直流高压发生器ZGF-60kV1交流耐压装置TJKZ1套避雷器测试仪SR-20011台继电保护校验仪ZJS35-1W1电流表D26--A3电压表D26--V3标准CT HL1、HL3各13、试验方法及要求3.1、干式变压器(1)线圈直流电阻:采用QJ44电桥测量,与同温下出厂数据相比较,误差小于2%,各相测得值的相互差值应小于平均值4%。
(2)变压比:采用QJ35电压比电桥测量,与制造厂铭牌数据相比无明显差别,允许误差为额定分接头位置±0.5%。
(3)接线组别:采用电池判别极性,与铭牌标记相符。
(4)绕组绝缘电阻:用ZC11D-5兆欧表测量,不低于出厂值70%。
(5)绕组交流耐压试验:用交流试验变压器,从0kV开始升压24kV,耐压1min通过。
3.2、变电站接地电阻采用ZC29B-2接地电阻测量仪测量,满足设计要求不大于1欧姆。
3.3、10kV电缆(1)绝缘电阻:采用ZC11D-5兆欧表测量,一般不小于1000MΩ。
(2)直流耐压及泄漏电流:采用ZGS直流高压发生器测量,最后试验电压35kV,时间15分钟,小于10uA。
继电保护调试施工方案【范本模板】
一、编制目的及适用范围为了确保继电保护及安全自动装置调试试验的顺利进行,保证试验工作的安全、优质、高效,特编制本施工方案.本作业指导书仅适用于鄱北220kV变电站110kV间隔扩建工程全所继电保护及安全自动装置的调试工作及相关二次回路的整组传动工作。
二、执行的质量标准《继电保护及安全自动装置技术规程》《继电保护及安全自动装置检验规程》《国家电网公司十八项电网重大反事故措施》中国电力建设集团江西省电力设计院施工图四、工器具配备五、作业条件5.1、现场各地施工电源完好,交直流电源质量稳定。
5。
2、检查所有试验仪器是否正常、合格.5.3、试验人员身体健康,具备必要的试验相关专业知识,熟悉作业安全工作规程,并经考试合格。
5.4、试验所需的资料如:试验规程、相关图纸及装置的出厂资料。
5。
5、设备已到场,经开箱检查无外观问题,其中部分需安装后才进行试验。
六、施工工艺为完成鄱北220kV变电站110KV扩建间隔的调试工作的顺利进行,我单位组织了多名具有丰富调试经验和较高专业理论水平的专业调试人员负责本工程调试任务。
本调试工作除了执行国家有关调试规程规范及交接验收规范的规定外,并根据鄱北220kV变电站110kV间隔扩建工程的设计要求、设备特点编写方案,应对调试工作的内容、范围、项目、调试步骤、操作方法、技术规定与要求等作出具体规定、说明,经审核、审批,报监理工程师、业主审批后执行.本工程所有调试项目试验数据应符合国家有关规范、规程的规定,制造商技术说明书的要求。
对试验中发现的有争议的问题、试验项目及时汇报监理单位,与制造商技术人员协商解决,做好书面记录及签证。
保护装置调试工艺流程:6.1 微机保护调试6。
1.1、外观及接线检查:6。
1。
1.1、检查各元件是否有松动,有无机械损伤,连线是否完好。
6。
1。
1。
2、检查配线有无断线、接不牢或碰线。
6。
1。
1.3、检查各装置电气参数是否与现场一致。
6。
1。
2、绝缘电阻检测:6.1。
继电保护装置调试作业指导书电气调试方案
继电保护装置调试作业指导书电气调试方案1 编制依据及引用标准:1.1《电气装置安装工程电气设备交接试验标准》(GB50150-2006)1。
2《电业安全工作规程(发电厂和变电所电气部分)》1.3《继电保护及安全自动装置技术规程》1.4《电力建设施工及验收技术规范》1.5《火电工程调整试运质量检验及评定标准》1。
6 设计院图纸及厂家技术资料1。
7 作业指导书适用范围:本作业指导书适用于继电保护装置调试。
1。
8试验目的:1)检验保护装置动作的正确性和可靠性2)检验保护装置跳闸出口逻辑的正确性3)检验保护二次接线及跳闸回路的正确性2 工程概况与工程量2。
1工程概况:XX集团XXXX电厂一期2×1000MW工程,#机组由XX省火电建设公司承建,本作业指导书涉及的施工范围为#机组附属的继电保护装置单体调试,含发变组保护装置、厂用快切装置、故障滤波装置装置、同期装置、综合保护装置等。
2.2 工程量工程量一览表3 施工作业人员配备与人员资格3.1参加作业人员配置:参加作业人员配置表3。
2作业人员资质要求:3.2.1试验至少应有2人以上参加,一名调试负责人;3.2.2试验人员应熟悉相关仪器的使用,熟悉继电保护装置的基本原理及保护构成情况,具有相关的调试专业的理论知识,具备国家认可的资格证书;3.2。
3试验人员应具备相关的实际工作经验和必要的安全知识。
4施工所需试验设备及工器具量具、安全防护用品配备:4.1工机具配备表4。
2安全防护用品配备4。
2.1个人安全防护用品配备:安全帽、安全带等;4。
2。
2施工区域安全防护用品配备:安全网、安全围栏等。
5 施工条件及施工前准备工作5。
1厂家资料、设计院图纸已到齐并已审核无误;5.2 继电保护装置已安装就位;5。
3 继电保护装置经过安装人员清查完毕,并经验收合格;5.4 作业环境安全设施可靠、完善;5。
5 试验电源应准备好,照明充足.6 作业程序、方法及要求6。
1作业程序流程图(略)6.2试验项目:6。
继电保护及自动装置检验作业指导书
继电保护及自动装置检验作业指导书山西鑫众和电力贸易有限公司工程名称:宁武东寨110kV变电站-张家沟煤业有限公司35kV变电站工程资料名称:继电保护及自动装置检验作业指导书批准:审核:编制:单位名称:山西鑫众和电力贸易有限公司项目部名称:山西和祥建通工程项目管理有限公司忻州电网工程项目监理部目录1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18范围引用标准职责作业程序和方法检验装置、仪器、仪表的准备保护装置的外部检查电流、电压互感器及其他的检验安装在断路器、隔离开关传动装置内的有关设备及回路的检验有关操作信号设备及其回路的检验继电器和辅助设备机械部分的检验回路的绝缘检查继电器和辅助设备电气特性的检验、相互动作及整定试验新安装设备的整组试验用电流及工作电源的检验投入运行前的准备工作作业结果的检查和验收文明施工要求1、范围本作业指导书适用于宁武东寨110kV变电站-张家沟煤业有限公司35kV变电站工程,我公司承担施工范围的继电保护及自动装置检验。
2、引用标准《继电保护及电网安全自动装置检验条例》水电1987.10《华北500千伏系统机电保护装置及规程》第一、二、三册华北局1989.3.《WXH-11型微机保护检验规程》水电问1994..8《WXB-01A型微机保护检验规程》水电部1994.8《华北电网500KV系统调试规定》(试行)华北局1993.6《电业安全工作规程》3、职责施工班长技术人员负责本指导书在本施工班组内正确有效地实施。
4、作业程序和方法4.1试验电源的要求:4.1.1交流试验电源和相应调整设备应有足够的容量,以保证最大试验负载下,通入装置的电压和电流均为正弦波,不得有畸变现象。
如果有条件测试试验电源的谐波分量时,试验电源及电压的谐波分量不宜超过5%。
试验用电源变压器一次应为三角形,二次应为星形结线的三相四线制,相电压为100 /3,容量不小于10kVA.。
继电保护调试方案
继电保护调试方案继电保护是电力系统中至关重要的一个环节,它通过检测电气设备的异常状态,及时采取保护措施,确保电力系统的安全运行。
继电保护调试方案是在安装和使用继电保护装置时制定的一套程序和步骤,旨在保证继电保护装置的正确配置和正常工作。
下面,我们将探讨继电保护调试方案的一些关键步骤和注意事项。
首先,继电保护调试方案的第一步是对电力系统进行详细的检查和评估。
在这一步中,需要仔细查看电气设备的接线图和布置图,了解电气系统的拓扑结构和操作条件。
此外,还要检查继电保护装置的参数设置和通信连接,并对其合理性进行评估。
通过这一步的工作,可以确保继电保护装置与电力系统的匹配度,并准确地定位潜在的故障点。
第二步是对继电保护装置进行功能测试。
在这一步中,需要通过对继电保护装置的各个元件进行操作和触发,模拟电力系统中的不同故障情景。
通过这样的测试,可以验证继电保护装置的灵敏度和韧性,并检查其是否能够及时检测和响应故障信号。
同时,还需对继电保护装置的各项功能进行全面测试,包括电流保护、过电压保护、差动保护等。
通过这一步的测试,可以确保继电保护装置具备预期的保护功能。
在第三步中,需要对继电保护装置进行定值调试。
定值调试是指根据电力系统的特点和运行条件,合理设置继电保护装置的参数。
通过对继电保护装置参数的调整和优化,可以确保其能够准确、可行地响应故障信号,并避免误动或漏动等不必要的操作。
在定值调试过程中,需要综合考虑电力系统的容量、短路电流、负荷特性等因素,并根据实际情况进行合理的参数设置。
此外,还需要进行稳态和暂态分析,并根据分析结果对继电保护装置进行修改和调整。
最后一步是对继电保护装置进行模拟实验。
模拟实验是指通过软件或硬件工具模拟电力系统中的各种故障情景,进一步验证继电保护装置的保护性能。
通过模拟实验,可以检查继电保护装置的故障判别能力和动作速度,并对其进行必要的优化和改进。
此外,还可以通过模拟实验来评估继电保护装置的稳定性和可靠性,确保其在各种复杂的电气环境下都能正常工作。
继电保护检验现场作业指导书
继电保护检验现场作业指导书继电保护检验现场作业指导书一、准备工作1、继电保护检验现场的准备工作要充分,包括对设备、装置等的检查,对检测设备、工具的校验,对检验过程的风险评估等方面。
2、准备必要的工具和检测设备,如万用表、诊断仪、CT、PT 列表等。
3、保证现场环境安全,切断相应设备的电源,进行防护措施,如安装警示标志、拉起警戒线等。
4、在进行检测前,要进行充分的理论、技术上的准备,掌握设备的结构、原理、发展动态等内容。
二、检验步骤1、转换跳闸功能检测检测步骤:制造设备保真检测→设备保护跳闸→装置跳闸→配电间跳闸。
2、备自动化成勘误参数检测检测步骤:进入装置备自动化界面→设备界面备勘误参数检测→装置自动化控制参数检测。
3、二次电路检测检测步骤:二次电路接线检测,包括线路安全、环境卫生检测工作。
4、故障录波数据检测检测步骤:进入设备监控系统→搜索设备故障信息→数据“曲线偏移”检测→故障分类。
5、开关柜跳闸条件检测检测步骤:进入现场电器室→检测跳闸条件→制造跳闸条件→设备跳闸条件。
三、检验注意事项1、检验过程要仔细、细心、仔细,确保检查的结果准确。
2、在进行检测的过程中,要保证设备的安全与保护,避免产品受损。
3、在检验之前,要对配合人员进行充分沟通,如需与相应的技术人员、维修人员进行联系,装备助理、质检员等也要在检验过程中配合好检测的过程。
4、在检测之后,要总结检测结果,对装备问题进行总结与分析,避免类似问题的再次发生。
总之,继电保护检验现场作业需要充分考虑全面性、细心性、可靠性等各个方面,以确保整个检测过程的有效性。
继保作业指导书
3、带电试验过程中,一、二次设备均须派技术人员监护,如发生异常现象,应立即暂停试验。
4、防止试验中电压、电流过大损坏设备。 二次试验防止一次过电压损坏设备。
5、所有参加调试工作的人员必须服从统一指挥,不得擅自操作任何一、二次设备,试验过程中,必须严格按照调试方案和指挥系统的命令进行操作和试验。
技术交底签证表
JLII203.07-01
工程名称
古交500kV
变电站工程
施工项目
继电保护调试
主持人
王广鹏
交底人
成随管
交底地点
项目部驻地
交底时间
使用图纸号
设计变更
无
交底内容(可另附页)
交底文件:《继电保护作业指导书》
第一章:保护调试
1、故障录波:通电前检查——通电试验——定值校验——数据采集系统——模拟试验
接受人签字:(附背面)
安全监交人:
2、微机保护调试
① 线路保护; ② 母线保护; ③ 变压器保护
第二章:常规继电器校验
1、电流与电压继电器的校验
2、中间继电器的校验
3、时间继电器的校验
4、信章:安全措施
1、试验区域应设置明显的标志和遮拦,并有专人监护。试验期间,非试验人员未经安全负责人许可,不得进入试验现场。
火力发电厂电气系统调试大纲(通用)
火力发电厂电气系统调试大纲一调试概述1.调试概念及内容火电厂电气调试工作的主要任务是:当电气设备的安装工作结束以后,按照国家有关的规范和规程、制造厂家技术要求,逐项进行各个设备调整试验,以检验安装质量及设备质量是否符合有关技术要求,并得出是否适宜投入正常运行的结论。
电气调试的主要内容是:对电厂全部电气设备,包括一次和二次设备,在安装过程中及安装结束后的调整试验;通电检查所有设备的相互作用和相互关系;按照生产工艺的要求对电气设备进行空载和带负荷下的调整试验;调整设备使其在正常工况下和过度工况下都能正常工作;核对继电保护整定值;审核校对图纸;编写厂用电受电方案、复杂设备及装置的调试方案、重要设备的试验方案及系统启动方案;参加分部实验的技术指导;负责整套启动过程中的电气调试工作和过关运行的技术指导。
为使调试工作能够顺利进行,调试人员事前应研究图纸资料、设备制造厂家的出厂试验报告和相关技术资料,了解现场设备的布置情况,熟悉有关的电气系统接线等。
除此以外,还要根据有关规范和规程的规定,制定设备的调试方案,即调试项目和调试计划。
其中调试项目包括:不同设备的不同的试验项目和规范要求,并在可能的情况下列出具体的试验方法、关键的试验步骤、详细的试验接线以及有关的安全措施等。
调试计划则包括:全厂调试工作的整体工作量,具体时间安排,人员安排,所需实验设备、工机具以及相关的辅助材料等。
全厂电气设备的单体调整和试验;配合机械设备的分部试运行;还有全厂总的系统调试是火电厂整体启动不可分割的三个重要环节。
在每个环节当中,电气调试则总是调试启动的先锋,没有全厂厂用电的安全运行,全厂的分部试运行就无从谈起,更没有可靠的系统调试运行。
因此,火电厂厂用电调试组织的好坏与否,将是直接影响全厂系统调试的关键。
2.调试工作的组织形式1)按专业分仪表调校组(负责现场安装的仪表的校验和调整,试验用0.5级仪表的校验和调整)。
高压试验组(负责电气设备的绝缘试验和特性试验等工作)继电保护组(负责继电保护的校验和整定工作)二次调试组(负责校对图纸、查对接线、回路通电试验及操作试验等工作)2)按系统分厂用电机组;变压器组;发电机组等。
继保调试作业指导书
继保调试作业指导书一、引言继保调试是电力系统运行中非常重要的一项工作,其目的是确保电力系统的安全稳定运行。
本指导书旨在提供一套详细的继保调试作业指导,以帮助继保调试人员顺利完成任务。
二、继保调试概述1. 继保调试的定义:继保调试是指对电力系统的继电保护设备进行测试、调整和验证,以确保其在故障发生时能够准确、及时地切除故障区域,保护电力系统的安全运行。
2. 继保调试的重要性:继保设备是保护电力系统安全的最后一道防线,调试的准确性和可靠性直接影响到电力系统的安全性和稳定性。
三、继保调试作业流程1. 准备工作a. 确定调试范围:根据电力系统的具体情况,确定需要调试的继电保护设备范围。
b. 准备调试工具:包括测试仪器、测试软件、通信设备等。
c. 确定调试计划:制定详细的继保调试计划,包括调试步骤、测试参数等。
2. 调试前检查a. 检查继电保护设备的接线情况,确保接线正确可靠。
b. 检查继电保护设备的供电情况,确保供电正常。
3. 调试过程a. 测试继电保护设备的功能:按照调试计划,对继电保护设备的功能进行测试,包括故障切除、重合闸等功能。
b. 测试继电保护设备的动作时间:通过模拟故障或实际故障,测试继电保护设备的动作时间,确保在规定时间内切除故障。
c. 调整继电保护设备的参数:根据测试结果,对继电保护设备的参数进行调整,以提高其准确性和可靠性。
d. 验证继电保护设备的功能和性能:经过调试和调整后,再次进行测试,验证继电保护设备的功能和性能是否满足要求。
4. 调试后处理a. 记录调试结果:对调试过程中的测试数据、调整参数等进行详细记录。
b. 编写调试报告:根据调试记录,编写继保调试报告,包括调试过程、测试结果、问题分析和解决方案等。
c. 提出改进建议:根据调试过程中的问题和经验,提出改进建议,以优化继保设备的性能和可靠性。
四、继保调试注意事项1. 安全第一:在进行继保调试作业时,必须严格遵守安全操作规程,确保人身和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
继电保护装置调试作业指导书电气调试方案
1 编制依据及引用标准:
《电气装置安装工程电气设备交接试验标准》(GB50150-2006)
《电业安全工作规程(发电厂和变电所电气部分)》
《继电保护及安全自动装置技术规程》
《电力建设施工及验收技术规范》
《火电工程调整试运质量检验及评定标准》
设计院图纸及厂家技术资料
作业指导书适用范围:
本作业指导书适用于继电保护装置调试。
试验目的:
1)检验保护装置动作的正确性和可靠性
2)检验保护装置跳闸出口逻辑的正确性
3)检验保护二次接线及跳闸回路的正确性
2 工程概况与工程量
工程概况:XX集团XXXX电厂一期2×1000MW工程,#机组由XX省火电建设公司承建,本作业指导书涉及的施工范围为#机组附属的继电保护装置单体调试,含发变组保护装置、厂用快切装置、故障滤波装置装置、同期装置、综合保护装置等。
工程量
工程量一览表
3 施工作业人员配备与人员资格
参加作业人员配置:
参加作业人员配置表
作业人员资质要求:
3.2.1试验至少应有2人以上参加,一名调试负责人;
3.2.2试验人员应熟悉相关仪器的使用,熟悉继电保护装置的基本原理及保护构成情况,具有相关的调试专业的理论知识,
具备国家认可的资格证书;
3.2.3试验人员应具备相关的实际工作经验和必要的安全知识。
4施工所需试验设备及工器具量具、安全防护用品配备:工机具配备表
安全防护用品配备
4.2.1个人安全防护用品配备:安全帽、安全带等;
4.2.2施工区域安全防护用品配备:安全网、安全围栏等。
5 施工条件及施工前准备工作
厂家资料、设计院图纸已到齐并已审核无误;
继电保护装置已安装就位;
继电保护装置经过安装人员清查完毕,并经验收合格;
作业环境安全设施可靠、完善;
试验电源应准备好,照明充足。
6 作业程序、方法及要求
作业程序流程图(略)
试验项目:
6.2.1 保护装置绝缘检查
6.2.2 保护装置通电检查
6.2.3 保护装置逻辑功能试验
6.2.4 保护开入开出量试验
6.2.5 定值整定核对
试验方法及要求:
6.3.1 保护装置绝缘检查:
1)摇测交流电流、电压回路对地的绝缘电阻;
2)摇测直流回路对地的绝缘电阻;
3)摇测交直流回路之间的绝缘电阻;
4)摇测保护接点之间及对地的绝缘电阻;
5)如果不带二次回路绝缘应大于10 MΩ,如果带二次回路应大于1 MΩ,耐压试验施加工频电压1000V,历时1分钟,可以用2500V摇表摇测一分钟代替。
6.3.2 保护装置通电检查:
1)初次校验时,应记录软件版本号,软件版本号、校验码应与厂家出厂试验报告一致;
2)各保护装置显示屏键盘操作应灵活正确,保护密码正确,
液晶显示正常,无黑屏或花屏现象;
3)检查打印机自检是否正常,与装置通讯的电缆是否接好,
通讯波特率、打印机字体设置是否符合厂家技术规定。
4)失电后保护定值及各种信号应不丢失。
6.3.3 保护装置逻辑功能试验:
1)装置各交流端子均开路,在不接试验仪器时打印所有模
拟量的零漂值,要求零漂值应在±0.01In,±或满足产品技术规
定;
2)将电压回路同极性并联,调整输入交流电压分别为1V,
5V,30V,60V,70V(或者是可输入的最大值),将电流回路顺
极性串联,调整输入交流电流分别为0.1In、0.2In、1In、5In、
10In,要求保护装置的采样显示值和采样打印值与外接表计级或
级)指示平均误差小于±1%;
3)将交流电流和交流电压均加至额定值,以A相电压为基
准0˚,其余模拟量变化角度分别为0˚,60˚,120˚,180˚,240˚,
300˚,要求保护装置的采样显示值与外接仪表指示平均误差应小
于3˚;
4)按照厂家说明书和相关资料进行保护动作逻辑和动作特
性检查。
6.3.4 保护开入开出量试验:
1)在开入量的对应端子(保护屏端子)上模拟开入量动作,
在保护装置的开入菜单里观察开入变位是否动作,同时观察保护
装置内事件报告是否正确,保护装置面板信号指示是否正确;
2)传动跳闸CPU 的每个保护,检查相应保护的跳闸输出接点是否可靠闭合;传动信号CPU 的每个保护,检查相应保护的跳闸输出信号接点是否可靠闭合,同时信号接点的类型(瞬动或保持)是否满足要求;
3)检查保护压板是否一一对应。
6.3.5 定值整定核对:
1)与运行人员配合,检查定值已按正式定值整定正确;
2)检查保护压板均按送电方案要求处于正确位置上;
3)检查保护屏内装置电源开关、电压二次回路开关、操作把手均按送电方案要求处于正确位置上。
7 质量控制及质量验收:
质量控制标准:
7.1.1严格按照《继电保护及安全自动装置技术规程》内的试验项目进行,做到不漏项,不少项;
7.1.2当交接试验标准对该试验项目无特殊规定时应参考厂家标准,做到有理有据;
作业过程中对停工待检点(H点)和见证点(W点)的控制:
7.2.1保护装置功能试验需进行现场见证点(W点);
7.2.2保护开入开出量试验需进行现场见证点(W点)。
中间工序交接点设置
7.3.1保护装置绝缘检查须等安装班组安装完成,经验收合
格后才允许进行;
7.3.2保护装置移交须单体试验完成,并经验收合格后方能进行,防止因分工交接引起的调试缺陷。
工艺纪律及质量保证措施
7.4.1试验测量仪器必须经过校验,且在检验有效期内;
7.4.2试验人员能正确运用试验设备,试验方法正确。
8 安全文明施工及环境管理要求和措施
试验前做好安全防护措施,悬挂安全隔离网及安全标示牌;
现场试验设备应摆放整齐,并做到工完料尽场地清。
试验过程中,禁止在盘柜上用记号笔作标记和乱画,临时标志应用纸贴;
因试验
拆掉的二次线,试验完毕后应及时正确地恢复。
