在工程联系单《关于里程碑计划事宜》中，筒壁 工程工期由212天调整为110天，压缩了102天。
环形基础施工 总7号工冷期筒却调壁塔整工总为程工工3筒8期期壁01天为工10程4天3工7期天212天
7号冷却塔工期调整后，建设单位、监理单位、总承包单位项目部均没 有对缩短后的工期进行论证、评估，也未提出相应的施工组织措施和安 全保障措施。
剖切效果图
施工工艺简介
筒壁工程施工采用悬挂式 脚手架翻模工艺，以三层 模架为一个循环单元循环 向上翻转施工。
第1、第2、第3节（自下 而上排序）筒壁施工完成 后，第4节筒壁施工使用 第1节的模架，
随后，第5节筒壁使用第 2节筒壁的模架，以此类 推，依次循环向上施工。
施工脚手架悬挂在模版上，铺板后形成 施工平台，模架自身及施工载荷由浇筑 好的混凝土筒壁承担。
1978年4月27日上午10点 左右，美国西弗吉尼亚州 柳树岛（Willow Island） 的一在建电厂发生了操作 平台坍塌事故，总共造成 51人死亡，成为美国建筑 史上最严重的事故之一。
其事故直接原因是浇筑的 混凝土未达到强度便拆除 模板，造成了巨大的伤亡。
目录
一 工程概述 二02 事故经过 三 事故原因及存在的问题分析 四 责任认定及处理结果
二、事故经过
2016年11月24日6 时许，混凝土班组、 钢筋班组先后完成 第52节混凝土浇筑 和第53节钢筋绑扎 作业，离开作业面。
随后，70人先后上 施工平台，开始拆 除第50节模板并安 装第53节模板。
施工平台连接的平桥上有3名作业人员 ，冷却塔底部有19名工人在作业。
二、事故经过
.
7时33分，7号冷却 塔第50-52节筒壁混 凝土从后期浇筑完成 部位，开始坍塌，沿 圆周方向向两侧连续 倾塌坠落。
2.管理原因
5.关于气 温骤降的 应对管理
情况
1.工期调 整情况
相关施 工管理
2.“大干 100天” 活动情况
4.模板拆 除作业管 理情况
3.筒壁工 程施工方 案管理情
况
1.工期调 整情况
施工合同中，7号冷却塔总工期为437天
《施工D标段冷却塔与烟囱施工组织设计》中， 7号冷却塔施工总工期调整为380天； 其中筒壁工程工期为212天。
冷却塔施工时间节点
7号冷却塔于 2016年4月11 日开工建设，
4月12日开始基 础土方开挖，
8月18日完成环 形基础浇筑，
9月27日开始筒 壁混凝土浇筑。
事发时，已浇筑 完成第52节筒 壁混凝土，高度 为76.7米。
冷却塔结构封顶日期 由2017年4月30日调 整至2017年1月18日
7号冷却塔内布置1台液压顶升平桥， 距离塔中心30.98米。
监理单位： 上海施耐迪工程 咨询有限公司
总承包： 中南电力设计 院有限公司
河北亿能烟塔 工程有限公司
冷却塔简介
事发7号冷却塔属于丰城电 厂扩建工程D标段，是三期 扩建工程中两座逆流式双曲 线自然通风冷却塔（如图所 示）其中的一座，采用钢筋 混凝土结构。
设计塔高165米，筒壁厚度 0.23至1.1米。
无抗压强度
强条：拆模时 其上节混凝土 强度应达到 6MPa以上
2016年11月21日至11月24日期间，当地气温骤降，分别为 17-21℃、6-17℃、4-6℃和4-5℃，且为阴有小雨天气，这 种气象条件延迟了混凝土强度发展。
注：《双曲线冷却塔施工与质量验收规范(GB 50573-2010) 》第6.3.15条：“…采用悬挂式脚手架施工筒壁，拆模时 其上节混凝土强度应达到6MPa以上…”
作业人员随同筒壁混 凝土及模架体系一起 坠落，在筒壁坍塌过 程中，平桥晃动、倾 斜后整体向东倒塌。
第49节筒壁顶部残留钢筋
单击右侧黑框观看事故动画（约1分钟）
目录
一 工程概述 二 事故经过 三02 事故原因及存在的问题分析 四 责任认定及处理结果
1.直接原因
事故的直接原因是施工单 位在7号冷却塔第50节筒壁 混凝土强度不足的情况下， 违规拆除第50节模板，
致使第50节筒壁混凝土失 去模板支护，不足以承受 上部荷载，从底部最薄弱 处开始坍塌，造成第50节 及以上筒壁混凝土和模架 体系连续倾塌坠落。
坠落物冲击与筒壁内侧连 接的平桥附着拉索，导致 平桥也整体倒塌。
混凝土强度情况
事故调查组委托检测 单位进行了同条件混 凝土性能模拟试验，
采用第49-52节筒壁 混凝土实际使用的材 料，
江西丰城电厂11.24事故 调查及处理情况
目录
一 工程概述 二 事故经过 三 事故原因及存在的问题分析 四 责任认定及处理结果
一、工程概述
江西丰城发电厂三期扩建工 程建设规模为2*1000MW 发电机组，总投资额为76.7 亿元。工程采用EPC总承包 的形式，于2015年12月28 日开工。 其中，7号冷却塔为丰城电 厂扩建工程D标段，于2016 年4月份开工。
按照砼设计配合比的 材料用量，模拟事发 时当地的小时温湿度 进行试验。
试验结果表明，拆除 第50节模板时，其上 节（51节）筒壁砼远 未达到强条要求的 6MPa以上。
部位
50节 51节 52节
砼实际 同条件模拟实验 龄期(h) 砼抗压强度
(Mpa)
来自百度文库
备注
29-33 14-18
2-5
0. 89-2. 35 ＜0. 29
2.“大干 100天” 活动情况
2016年8月9日至9月6日，建设单位、 监理单位 连续5次在监理协调会上提出 “8月底要掀起大干100天现场施工高潮， 总包和各施工单位要对大干100天进行 策划”等要求。
事故简报

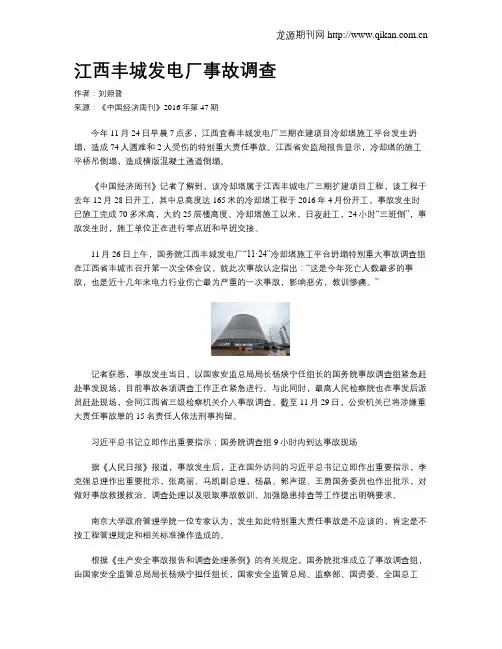

2016年11月24日，丰城 电厂三期扩建工程发生冷 却塔施工平台坍塌特别重 大事故， 造成73人死亡（其中70名 筒壁作业人员、3名设备操 作人员）， 2名在底部作业的工人受伤， 7号冷却塔部分已完工工程 受损，造成直接经济损失 为10197.2万元。
73人死亡
前车之鉴
事实上，此类冷却塔事故 已有先例。
工程参建（及相关）单位
质量监管部门： 电力质监总站 (中国电力企 业联合会)
江西投资集团
江西丰城发电厂三 期扩建工程D标段
安全监管部门： 国家能源局华 中监管局
中国能源建设 集团（股份） 有限公司
江西赣能股份 有限公司
国家核电技术 有限公司
中电工程集团
河北魏县奉信劳 务公司
项目法定 建设单位： 江西赣能股份 有限公司丰城 三期发电厂
