风冷热泵系统介绍及工作原理

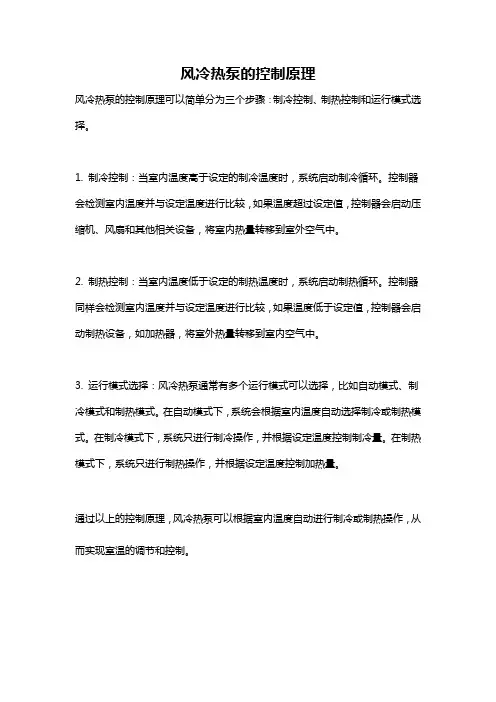

风冷热泵的控制原理
风冷热泵的控制原理
风冷热泵的控制原理可以简单分为三个步骤：制冷控制、制热控制和运行模式选择。
1. 制冷控制：当室内温度高于设定的制冷温度时，系统启动制冷循环。
控制器会检测室内温度并与设定温度进行比较，如果温度超过设定值，控制器会启动压缩机、风扇和其他相关设备，将室内热量转移到室外空气中。
2. 制热控制：当室内温度低于设定的制热温度时，系统启动制热循环。
控制器同样会检测室内温度并与设定温度进行比较，如果温度低于设定值，控制器会启动制热设备，如加热器，将室外热量转移到室内空气中。
3. 运行模式选择：风冷热泵通常有多个运行模式可以选择，比如自动模式、制冷模式和制热模式。
在自动模式下，系统会根据室内温度自动选择制冷或制热模式。
在制冷模式下，系统只进行制冷操作，并根据设定温度控制制冷量。
在制热模式下，系统只进行制热操作，并根据设定温度控制加热量。
通过以上的控制原理，风冷热泵可以根据室内温度自动进行制冷或制热操作，从而实现室温的调节和控制。
全热回收风冷热泵机组工作原理
全热回收风冷热泵机组工作原理1. 什么是全热回收风冷热泵机组？嘿，朋友们，今天咱们来聊聊一个有点高科技的玩意儿——全热回收风冷热泵机组。
听名字就感觉挺复杂，但其实，简单说就是一个能在不同温度下把热量“搬运”来搬运去的机器。
没错，它就像是冬天里的暖宝宝，夏天里的风扇，功能齐全得让人佩服。
这种机组不仅可以给你提供舒适的室内温度，还能在这个过程中节省不少能源，真是现代科技的小能手！2. 工作原理2.1 热量的收集与转移那么，这个机组究竟是怎么工作的呢？想象一下，你在夏天的时候，外面热得像个蒸笼，但你在屋里却能享受着清凉的空气。
全热回收风冷热泵机组就像个聪明的“搬运工”，它通过风扇把外面的空气吸进来，然后经过一系列的设备，把空气里的热量给提取出来。
在这个过程中，有个叫做“换热器”的部件大显身手。
它就像是一位技艺高超的厨师，把外面的热量和你屋里冷气进行“交换”。
于是，经过这个神奇的过程，冷空气从外面送到屋里，而屋里的热量则被“转移”出去，形成一个良性循环，真是太神奇了！2.2 热回收的秘密而且，这个机组还有个特别的地方，就是它能“回收”一部分热量。
比如说，当你在冬天使用暖气的时候，屋子里暖洋洋的，机组会把屋子里的湿气和热量吸收过来，经过处理后再放到外面。
这样一来，不仅能保持室内的温度，还能减少能源的浪费，真的是一举两得。
3. 应用场景3.1 商业建筑的好帮手这玩意儿在很多地方都能派上用场，比如大型的商业建筑、购物中心、学校等等。
在这些地方，空气流通非常重要，而全热回收风冷热泵机组就像个勤快的“空调小助手”，在为大家提供舒适环境的同时，还能省下不少电费，简直是财务上的“节流王”！3.2 家庭生活中的“小宝贝”当然，它不仅仅局限于大场合，咱们普通家庭里也能用得上。
想象一下，冬天你在家里裹着厚厚的毛毯，看着窗外的雪花飘落，机组在默默地工作，把外面的冷空气变得温暖。
夏天又能给你送来清凉的风，仿佛一阵微风从海边吹来，舒服得让人不想动。
四管制冷热一体风冷热泵机组原理
四管制冷热一体风冷热泵机组原理
四管制冷热一体风冷热泵机组是一种先进的空调设备，它集制冷、制热、供暖、供冷
于一身，因此被广泛应用于各种大型建筑物中。
这种机组采用了风冷热泵技术，它的原理
是利用可再生能源从室内和室外的环境中获取热量和冷量，然后将其输送到室内或室外冷
暖设备中，达到室温的调节和控制。
四管制冷热一体风冷热泵机组的工作原理可以分为四种模式：制冷模式、制热模式、
辅热模式和单层机型模式。
制冷模式下，机组利用室内空气中的热能来驱动压缩机，将制冷剂吸收到蒸发器中，
然后利用冷媒液的冷却作用将室内的热量吸收到蒸发器中，并将制冷剂转化为气态，最终
将热气排出到室外，达到制冷效果。
辅热模式下，机组利用电热辅助加热，将制热剂从蒸发器中抽出，然后通过电阻发热
片加热，将热量传导到室内空气中，达到辅助加热的效果。
单层机型模式下，机组利用风机将室内和室外的空气吸入蒸发器中，然后通过机组内
置的加热和制冷器件，将空气进行加热和制冷处理，最终输出到室内，达到温度的控制和
调节。
该模式适用于空间较小的单层小型房间。
总之，四管制冷热一体风冷热泵机组利用环境能源，充分利用室内和室外温度的差异，将制冷剂和制热剂驱动压缩机，从而达到制冷、制热、加热及制冷等多种功能。
相比于传
统的系统，它具有能耗低、节能环保、使用寿命长等优点，因此被广泛应用在商业、办公、住宅等建筑物中，为人们提供了舒适、健康、高效的室内环境。
风冷热泵技术详解全套
风冷热泵技术详解全套一、风冷热泵冷热水机工作原理风冷热泵冷热水机组是以空气为冷（热）源，以水为供冷（热）介质的中央空调机组。
作为冷热源兼用型的一体化设备，风冷热泵与传统中央空调相比省去了冷却塔、冷却水泵、锅炉以及相应管道系统等多种辅配件，其系统结构简单。
由压缩机、冷凝器、节流器、蒸发器等装置构成的一个循环系统。
1、制冷与制冷系统工作原理主要由压缩机、风冷冷凝器、电磁四通换向阀、热力膨胀阀、板式换热器（蒸发器或放热器）及附属部件储液器、于燥过滤器、分液器及各种开关所组成。
制冷流程原理图一般制冷名义工况：进水温度12℃,出水温度7℃,环境温度35℃。
制冷原理用于夏季，制热循环用于冬季。
制冷剂方向的改变完全依赖于电磁四通换向阀的作用，风冷冷凝器由排风风扇进行冷却,夏季为放热，冬季则相反。
板式换热器夏季蒸发而变冷，其冷冻水由水泵抽走送至室内的风机盘管向房间吹冷风，而冬季则相反,板式换热器变为加热器，热水由水泵抽走送至室内的风机盘管向房间吹暧风。
系统中的高、低压开关起到压力保护作用，当压力过高或过低时,此压力开关动作，将压缩机电路断开保护压缩机不致损坏。
储液器和分离器的作用是使液态制冷剂和气态制冷剂分离以避免压缩机发生液击（湿冲程）。
制热流程原理图，一般制热名义工况：进水温度40C,出水温度45C,环境温度（干球温度）7℃,湿球温度6℃。
2、润滑系统工作原理在压缩机运行时，在油箱中的油处于排气压力之下，油不断地流向低压区，油从箱中流出后，经过油冷却器，分流到压缩机加载阀入油口及高低压轴承入油口，进入加卸载活塞缸和轴承中的冷冻油，回到压缩机低压侧，最后通过压缩机转子压缩后排出，通过油分离器回到油箱。
3、电机冷却系统工作原理使用液喷系统是防止压缩机过热，从系统液管中引出以管路进入压缩机预设液喷口，在这管路中安装电磁阀和膨胀阀，当排气温度过高时电磁阀打开，液态制冷流经膨胀阀，节流后进入压缩机,吸收电机的热量后汽化，确保压缩机安全、稳定地运行。
风冷热泵的工作原理
风冷热泵的工作原理《风冷热泵的工作原理》热泵技术作为一种高效节能的空调制冷技术，在当前取暖与制冷需求不断增长的背景下，正逐渐受到人们的关注。
其中，风冷热泵作为一种最常见的热泵类型，其工作原理值得我们深入了解。
风冷热泵是利用空气中的低温热量来进行制热的一种设备。
它的工作原理可以简单描述为：通过压缩机将低温的空气热量提升，然后通过换热器将室内的热量释放到室外，从而实现室内空间的加热。
具体来说，风冷热泵主要由压缩机、换热器、膨胀阀和蒸发器等组成。
当采暖季节到来，室外的空气温度较低时，风冷热泵就开始工作。
首先，风冷热泵通过外部风机将室外的空气吹入蒸发器，蒸发器内充满了低温的工质。
这时，由于蒸发器内的低温工质与室外的空气接触，使得工质吸收了空气中的热量，从而使蒸发器内的工质以低温蒸发。
接下来，低温的蒸发工质通过压缩机被压缩成高温高压气体。
在压缩过程中，工质吸收了外界的热量，使得压缩机排出的高温高压气体的温度更高。
然后，高温高压气体通过换热器与室内的空气进行换热。
换热器的作用是将高温高压气体中的热量释放到室内，以实现室内空间的加热。
最后，高温高压气体通过膨胀阀减压，变成低温低压气体。
这时的工质温度比室内空气温度低，因此可以吸收室内的热量并再次进入蒸发器开始下一循环。
通过这样的工作循环，风冷热泵能够高效地将室内的热量提升并释放到室外，从而实现室内空间的加热。
与传统的取暖方式相比，风冷热泵具有低能耗、环保、安全可靠等优点。
总之，风冷热泵是一种利用空气热能进行室内加热的设备。
通过压缩机、换热器、膨胀阀和蒸发器等组件的协同工作，它能够高效地将室内的热量提升并释放到室外，满足人们的取暖需求，同时也为环保和能源节约作出了贡献。
风冷螺杆热泵机组运行原理与维保
风冷螺杆热泵机组运行原理与维保一、风冷螺杆热泵机组运行原理风冷螺杆式冷水热泵机组是一种以空气为冷却介质（夏季）及热源（冬季）、以水为载冷剂，采用蒸汽压缩式制冷循环的中央空调机组。
机组具有冷暖两用的特点，它可与风机盘管、空调箱、空气处理机一起组成集中或半集中式中央空调系统，具有布置灵活、控制方式多样等特点。
制冷循环：制冷时：压缩机不断地从蒸发器中抽出制冷剂蒸气，经过压缩机压缩，制冷剂由低温低压蒸气转变成高温高压蒸气。
高温高压制冷剂蒸气在冷凝器内冷凝，放出大量热被空气吸收，被冷凝器冷凝的高压液体制冷剂经热力膨胀阀节流、降压，转变为低压制冷剂液体。
低压制冷剂在蒸发器内蒸发，从冷媒水中吸收大量热量，从而降低了冷媒水的温度，达到制冷的目的。
低压制冷剂蒸气被压缩机抽取，从而形成一个制冷循环。
制热循环：制热时：压缩机不断地从蒸发器中抽出制冷剂蒸气，经过压缩机压缩，制冷剂由低温低压蒸气转变成高温高压蒸气。
高温高压制冷剂蒸气在冷凝器内冷凝，放出大量热被热媒水吸收，从而达到制热的目的。
低压制冷剂蒸气被压缩机抽取，从而形成一个制热循环。
压缩机润滑系统：在压缩机运行时，在油箱中的油处于排气压力之下，油不断地流向低压区，油从箱中流出后，经过油冷却器，分流到压缩机加载阀入油口及高低压轴承入油口，进入加卸载活塞缸和轴承中的冷冻油，回到压缩机低压侧，最后通过压缩机转子压缩后排出，通过油分离器回到油箱。
二、风冷螺杆热泵机组保护和控制电流过载保护：电流过高保护用以避免运行过程中电机电流过载损坏压缩机电机。
压缩机电机电流连续被监测并受一个限制功能的控制，以防止出现过电流而造成损坏压缩机电机的情况。
缺相保护：缺相保护可以保护制冷机不会因为缺相而损坏。
如果电机三个相电流中的任何一个没有了，这个控制就会停下冷水机组。
停机时在触摸屏上会出现一个故障警报信息。
反转保护：这个功能防止压缩机反转。
当检测到不正确电源相位后，会产生一个故障警报信息。
风冷热泵机组工作原理图解
风冷热泵机组的工作原理：风冷热泵机组是空调系统中的主机。
因为风冷冷凝器不需要冷却塔，所以蒸发器是水冷的。
夏季提供冷水，冬季提供热水。
风机盘管单元是空调系统的终端设备。
它安装在室内，就像水从低处升到高处并使用水泵一样。
热泵可以将热量从低温泵送到高温。
因此，热泵实质上是一种热提升装置。
热泵的功能是吸收周围环境的热量并将其传递到加热的物体（温度较高的物体）上。
它的工作原理与冰箱相同，按照反向卡诺循环工作。
与空气源热泵相比，风冷热泵的容量较低。
进出水温度约5℃（多数公司设定参数），气源水温差可达40℃。
风冷热泵机组和风机盘管机组一起使用。
前者提供冷水或热水，而后者通过热交换吸收冷空气或热空气。
我们可以将风冷热泵机组与中央空调的大脑进行生动对比。
如果大脑无法正常工作，则中央空调将失去所有功能，并且系统将停止运行。
扩展数据
风冷热泵机组的特点
1. 200平方米的中小型热泵机组适用于风冷建筑。
2.空调系统冷热源的组合更适合同时需要供冷的用户，省去了锅炉房。
3.单元的室外安装节省了冷藏室和建设投资。
4，风冷热泵机组一次能源利用率可以达到90％，可以节省能源消耗，大大降低了用户成本。
5，没有冷却塔，省去了冷却水泵和管路，减少了附加设备的投资。
6，无耗水，无冷却水系统冷却水流失，更适合缺水地区。
风冷热泵机组工作原理图解
机组：机组指一组机器，比如压缩机组，制冷机组，发电机组等，一般由原动机驱动压缩机，还包括辅机组成的一套系统。
热泵：热泵是一种充分利用低品位热能的高效节能装置。
热量可以自发地从高温物体传递到低温物体中去，但不能自发地沿相反方向进行。
热泵的工作原理就是以逆循环方式迫使热量从低温物体流向高温物体的机械装置，它仅消耗少量的逆循环净功，就可以得到较大的供热量，可以有效地把难以应用的低品位热能利用起来达到节能目的。
风冷热泵：风冷热泵，是空调行业内区别于风冷冷水机组的一种空调机组。
除具备风冷冷水机组制取冷水的功能外，风冷热泵机组还能切换到制热工况制取热水。
风冷热泵的基本原理是基于压缩式制冷循环，利用冷媒做为载体，通过风机的强制换热，从大气中吸取热量或者排放热量，以达到制冷或者制热的需求。
风冷热泵机组：风冷热泵机组是由压缩机——换热器——节流器——吸热器——压缩机等装置构成的一个循环系统。
冷媒在压缩机的作用下在系统内循环流动。
它在压缩机内完成气态的升压升温过程（温度高达100℃），它进入换热器后与风进行热量交换，被冷却并转化为流液态，当它运行到吸热器后，液态迅速吸热蒸发再次转化为气态，同时温度下降至零下20℃——30℃，这时吸热器周边的空气就会源源不断地将低温热量传递给冷媒。
冷媒不断地循环就实现了空气中的低温热量转变为高温热量并加热冷水过程。
特点：风冷热泵机组属中小型机组，适用于200-10000平方米的建筑物。
空调系统冷热源合一，更适用于同时具有采暖和制冷需求的用户，省去了锅炉房。
机组户外安装，省去了冷冻机房，节约了建筑投资。
风冷热泵机组的一次能源利用率可达90%，节约了能源消耗，大大降低了用户成本。
无须冷却塔，同时省去了冷却水泵和管路，减少了附加设备的投资。
风冷系统替代冷却水系统，更适用于缺水地区。
性能：冷热量这个参数是决定风冷热泵正常使用的最关键参数，它是指风冷热泵的进风温度、进出水温度在设计工况下时其所具备的制冷量或制热量。
风冷热泵热回收的原理-概述说明以及解释
风冷热泵热回收的原理-概述说明以及解释1.引言1.1 概述风冷热泵热回收技术是一种有效利用余热、节约能源的环保技术。
随着全球能源危机和环境污染问题的日益严重，热回收技术成为了节能减排的重要途径之一。
风冷热泵热回收技术作为一种新兴的能源综合利用技术，日益受到人们的关注和重视。
风冷热泵是一种集供暖、制冷、热水供应等多功能于一体的设备，它通过从周围环境空气中吸收或排放热量来实现供热和制冷的效果。
而风冷热泵热回收技术则在此基础上进一步提高了能源的利用效率。
通过在风冷热泵系统中设置热交换装置，可以将从室外环境中吸收或排放的热量再利用起来，从而实现热能的回收和再利用。
热回收的原理是通过将从冷却过程中排放的低温热量传递给需要加热的介质，以实现能量的再利用。
对于风冷热泵系统来说，通过热回收技术可以将系统在制冷过程中产生的废热用于加热，提高了能源的利用效率，并减少了环境污染。
随着热回收技术的应用，风冷热泵不仅可以满足供暖和制冷的需求，还能够为热水供应提供可靠的能源支持。
风冷热泵热回收技术具有很高的经济效益和环境效益。
一方面，通过回收废热，可以节约能源，降低运行成本，提高能源利用效率。
另一方面，风冷热泵热回收技术也减少了燃煤、燃气等传统能源的使用，减少了对环境的污染和压力。
因此，风冷热泵热回收技术在建筑能源节约和环境保护方面具有重要意义。
本文将深入探讨风冷热泵热回收技术的基本原理、意义和作用。
希望通过对该技术的研究和分析，能够为人们更好地了解和应用风冷热泵热回收技术提供参考和指导。
同时，也为未来的研究和发展提供了一些思路和方向。
通过不断创新和改进，风冷热泵热回收技术将在能源领域发挥更大的作用，为建筑能源利用和环境保护做出更大的贡献。
1.2文章结构文章结构部分的内容可以如下所示：1.2 文章结构本文将围绕风冷热泵热回收的原理展开详细的介绍和阐述。
文章将分为三个主要部分，包括引言、正文和结论。
在引言部分，我们将对风冷热泵热回收的原理进行一个概述，介绍它的基本概念和工作原理。
四管制风冷热泵工作原理
四管制风冷热泵工作原理四管制风冷热泵是一种常用的空调系统，它的工作原理是通过循环工作介质在制冷和制热过程中吸收和释放热量，实现室内温度的调节。
下面将详细介绍四管制风冷热泵的工作原理。
一、制冷过程在制冷过程中，四管制风冷热泵通过循环工作介质的变化来吸收室内的热量并排出室外。
具体步骤如下：1. 压缩机工作：制冷循环开始时，压缩机会启动，将低温低压的气体吸入，并通过压缩提高其温度和压力。
2. 冷凝器冷却：高温高压的气体进入冷凝器，通过外界空气或冷却水的冷却作用，使气体温度降低，从而释放出热量。
3. 膨胀阀节流：经过冷却的气体通过膨胀阀进行节流，使气体温度和压力急剧下降。
4. 蒸发器换热：低温低压的气体进入蒸发器，通过与室内空气进行换热，吸收室内热量，使室内空气温度降低。
5. 工作介质回流：经过蒸发器后，工作介质再次进入压缩机，进行下一次制冷循环。
二、制热过程在制热过程中，四管制风冷热泵通过循环工作介质的变化来吸收室外的热量并释放到室内。
具体步骤如下：1. 压缩机工作：制热循环开始时，压缩机会将低温低压的工作介质吸入，并通过压缩提高其温度和压力。
2. 冷凝器供热：高温高压的工作介质进入冷凝器，通过外界空气或冷却水的冷却作用，使工作介质温度降低。
3. 膨胀阀节流：经过冷却的工作介质通过膨胀阀进行节流，使工作介质温度和压力急剧下降。
4. 蒸发器换热：低温低压的工作介质进入蒸发器，通过与室内空气进行换热，释放出热量，使室内空气温度升高。
5. 工作介质回流：经过蒸发器后，工作介质再次进入压缩机，进行下一次制热循环。
四管制风冷热泵通过制冷和制热循环的切换，实现了室内温度的调节。
在制冷过程中，它吸收室内热量并排出室外；而在制热过程中，它吸收室外热量并释放到室内。
通过这种循环往复的工作方式，四管制风冷热泵能够保持室内温度在一个舒适的范围内。
总结一下，四管制风冷热泵的工作原理是通过循环工作介质在制冷和制热过程中吸收和释放热量，实现室内温度的调节。
螺杆压缩机的风冷热泵机组系统及工作原理
螺杆压缩机的风冷热泵机组系统及工作原理图5-67所示是一用螺杆压缩机的风冷热泵机组的典型流程。
该表统采用的螺杆压缩机是半封闭螺杆压缩机。
阳转子为5齿，阴转子为6齿，齿间润滑采用压差式供泊，从而使压缩机运行时省去一套庞大的油处理装置。
制冷剂采用R22。
在制冷工况时，电磁阀（2）开启，电磁阀(6)关闭，从螺杆压缩机排出的高温高压R22气体经止回阀(16)、四通换向阀(2)，进入空气侧翅片管换热器(3)。
冷凝后的R22液体经止回阀(10)进入储液器(4)。
从储液器出来的高压液体经气液分离器(9)中的换热器得到过冷。
过冷后的R22液体分两路，一路经电磁阀（14）、膨胀阀（15）降为低压低温液体，喷入蝶、杆压缩机压缩腔内进行冷却；另一路经干燥过滤器(5)、电磁阀(12)和制冷膨胀阀进入水侧壳管式换热器(8)，在额定工况下，将冷水从12°C冷却到7℃，同时R22液体吸热蒸发后转变为低温低压的R22蒸汽。
低温低压的R22气体再经四通换向阀(2)进入气液分离器(9)，分离后的R22气体入压缩机。
制热工况时，四通换向阀换向，电磁阀( 13)关闭，电磁阀(6)开启，从螺杆压缩机排出的高温高压R22气体直接进入壳管式水换热器（8），将热水从40°C加热到45°C，送入空调系统。
在换热器中冷凝后的液体，经止回阀门（11），进入储液器(4)。
从储液器出来的R22液体经气液分离器中的换热器过冷后，再经干燥过滤器(5)、电磁阀(6)和制热膨胀阀(7)进入翅片管空气换热器（3）。
在其中蒸发后的R22气体，经四通换向阀(2)回入气液分离器(9)。
在气液分离器中分离后的R22气体回入压缩机。
冬季机组在制热工况下运行时，室外温度在TC 以上范围，翅片管换热器在凝露工况下运行，传热系数较高:在0~5°C 范围翅片管换热器表面就要结霜。
根据试验结果得出，当室外空气温度在O°C左右时结霜速度最快，因为此时空气中的含湿量最大。
风冷热泵机组工作原理图解
风冷热泵机组的工作原理：风冷热泵机组是空调系统中的主机。
因为风冷冷凝器不需要冷却塔，所以蒸发器是水冷的。
夏季提供冷水，冬季提供热水。
风机盘管单元是空调系统的终端设备。
它安装在室内，就像水从低处升到高处并使用水泵一样。
热泵可以将热量从低温泵送到高温。
因此，热泵实质上是一种热提升装置。
热泵的功能是吸收周围环境的热量并将其传递到加热的物体（温度较高的物体）上。
它的工作原理与冰箱相同，按照反向卡诺循环工作。
与空气源热泵相比，风冷热泵的容量较低。
进出水温度约5℃（多数公司设定参数），气源水温差可达40℃。
后者设有热水加热器或热水冷却器，其由热空气冷却器或热空气冷却器提供。
我们可以将风冷热泵机组与中央空调的大脑进行生动对比。
如果大脑无法正常工作，则中央空调将失去所有功能，并且系统将停止运行。
扩展数据
风冷热泵机组的特点
1.气冷式热泵机组是中小型机组，适用于200-10000平方米的建筑物。
2.空调系统冷热源的组合更适合同时需要供冷的用户，省去了锅炉房。
3.单元的室外安装节省了冷藏室和建设投资。
4，风冷热泵机组一次能源利用率可达到90％，可以节省能源消
耗，大大降低了用户成本。
5，没有冷却塔，省去了冷却水泵和管路，减少了附加设备的投资。
6.冷却水系统无耗电，无冷却水流失，更适合缺水地区。
风冷热泵机组原理是什么
风冷热泵机组原理是什么?风冷热泵是如何工作呢?风冷热泵机组是中央空调机组的一部分，通过强制换热，来满足室内温度的需要。
下面带你去了解风冷热泵原理图。
风冷热泵机组原理图
风冷热泵机组以环境空气作为冷、热源，制冷时，制冷剂从储液器经过膨胀阀1变为低压液态:在蒸发器中吸收载冷剂的热量变为低温低压气态:经过压缩机变为高温高压气态:经过冷凝器放出热量变为高温液态回至储液器。
制热时，制冷剂从储液器经过膨胀阀2变为低压液态:在冷凝器中吸收环境空气的热量变为低温低压气态:经过压缩机变为高温高压气态:经过蒸发器放出热量变为高温液态回至储液.
风冷热泵机组是空调系统中的主机，由于采用风冷冷凝器，而蒸发器是水冷的，夏天制冷时提供冷水，冬季制热时提供热水.风机盘管是空调系统的末端装置，装在室内如同把水从低处提升到高处而采用水泵那样，采用热泵可以把热量从低温抽吸到高温。
风冷热泵机组原理给用户带来节能的效果，同时也满足了用户冷暖的需求。
风冷热泵机组
风冷热泵机组风冷热泵机组是由压缩机--换热器--节流器--吸热器--压缩机等装置构成的一个循环系统。
冷媒在压缩机的作用下在系统内循环流动。
它在压缩机内完成气态的升压升温过程（温度高达100℃），它进入换热器后释放出高温热量加热水，同时自己被冷却并转化为流液态，当它运行到吸热器后，液态迅速吸热蒸发再次转化为气态，同时温度下降至零下20℃ --30℃，这时吸热器周边的空气就会源源不断地将低温热量传递给冷媒。
冷媒不断地循环就实现了空气中的低温热量转变为高温热量并加热冷水过程。
风冷热泵机组特点1.风冷热泵机组属中小型机组，适用于200-10000 平方米的建筑物。
2.空调系统冷热源合一，更适用于同时采暖和制冷需求的用户，同时省去了锅炉房。
3.机组户外安装，省去了冷冻机房，节约了建筑投资。
4.风冷热泵机组的一次能源利用率可达90%，节约了能源消耗，大大降低了用户成本。
5.无须冷却塔，同时省去了冷却水泵和管路，减少了附加设备的投资。
6.无冷却水系统动力消耗，无冷却水损耗，更适用于缺水地区。
风冷热泵机组性能分析冷热量这个参数是决定风冷热泵正常使用的最关键参数，它是指风冷热泵的进风温度、进出水温度在设计工况下时其所具备的制冷量或制热量。
它可从有关厂家提供的产品样本中查得。
但目前在设计中也发现这样的情况，那就是有的厂商所提供的样本参数并未经过测试而是抄自其它厂家的相关样本。
这给设计人员的正确选型带来了一定困难。
因此笔者建议在有条件的情况下设计人员可根据有关厂家的风冷热泵所配置的压缩机型号，从压缩机生产厂家处获得该压缩机的变工况性能曲线，根据热泵的设计工况查得该压缩机在热泵设计工况下的制冷量和制热量，从而判断该样本所提供参数的真伪。
COP值该值是确定风冷热泵性能好坏的重要参数，其值的高低直接影响到风冷热泵使用中的耗电量，因此，应尽量选择COP值高的机组。
目前我国国家标准是COP值为2.57，多数进口或合资品牌的COP 在3 左右，个别进口品牌的高效型机组其值可达到3.8。
详细介绍风冷热泵机组（工作原理、特点、选型及工程设计等）
详细介绍风冷热泵机组（⼯作原理、特点、选型及⼯程设计等）易粉学堂：易粉学堂拥有强⼤的讲师团队，特聘讲师有来⾃世界著名中央空调品牌研发产品的⼯程师、⾏业内专家、设计院暖通专业主任⼯程师以及经验丰富的⼯程公司项⽬经理以及设计师，更有暖通空调⾏业的营销策划⼤师为您的企业把脉诊断。
易粉学堂为安易买会员提供全程免费培训以及咨询服务，必将会成为暖通⾏业快速提升技能和公司业绩的最优平台。
如果您是⾏业内⼈⼠，胸怀⼤格局，⼜有⼀技之长，并且⾃愿为暖通空调⾏业做贡献，欢迎加⼊易粉学堂讲师团队，成为我们中的⼀员，We want you！风冷热泵机组是中央空调机组的⼀部分，它主要区别于风冷冷⽔机组，风冷热泵在机组内部⾄少增加了⼀个四通换向阀，作为制冷或制热的功能切换，除具备风冷冷⽔机组制取冷⽔的功能外，风冷热泵机组还能切换到制热⼯况制取热⽔，通过强制换热，来满⾜室内温度的需要。
风冷热泵机组是由压缩机——换热器——节流器——吸热器——压缩机等装置构成的⼀个循环系统。
风冷热泵的基本原理是基于压缩式制冷循环，利⽤冷媒作为载体，通过风机的强制换热，从⼤⽓中吸取热量或排放热量，以达到制冷或制热的需求。
冷媒在压缩机的作⽤下在系统内循环流动。
它在压缩机内完成⽓态的升压升温过程（温度⾼达100℃），它进⼊换热器后释放出⾼温热量加热⽔，同时⾃⼰被冷却并转化为流液态。
当它运⾏到吸热器后，液态迅速吸热蒸发再次转化为⽓态，同时温度下降⾄零下20℃~30℃，这时吸热器周边的空⽓就会源源不断地将低温热量传递给冷媒。
冷媒不断地循环就实现了空⽓中的低温热量转变为⾼温热量并加热冷⽔过程。
风冷热泵主要⽤于家⽤中央空调领域，⼤型中央空调则⼀般采⽤⽔冷热泵机组，这和风冷热泵⼯作原理是分不开的。
风冷热泵的适⽤环境温度⼀般不得低于﹣5℃，否则会因为结霜除霜过于频繁⽽导致机组效率下降或者不能正常运⾏。
但根据不同⼚家的技术能⼒，适⽤范围有⼀定的偏差。
⽬前⽐较先进的涡旋机中，采⽤了低温喷焓技术的机组往往能够适应更低的环境温度，同时拥有更好的机组效率。
风冷热泵机组工作原理图解
热泵：热泵是一种充分利用低品位热能的高效节能装置。
热量可以自发地从高温物体传递到低温物体中去，但不能自发地沿相反方向进行。
热泵的工作原理就是以逆循环方式迫使热量从低温物体流向高温物体的机械装置，它仅消耗少量的逆循环净功，就可以得到较大的供热量，可以有效地把难以应用的低品位热能利用起来达到节能目的。
风冷热泵：风冷热泵，是空调行业内区别于风冷冷水机组的一种空调机组。
除具备风冷冷水机组制取冷水的功能外，风冷热泵机组还能切换到制热工况制取热水。
风冷热泵的基本原理是基于压缩式制冷循环，利用冷媒做为载体，通过风机的强制换热，从大气中吸取热量或者排放热量，以达到制冷或者制热的需求。
风冷热泵机组：风冷热泵机组是由压缩机——换热器——节流器——吸热器——压缩机等装置构成的一个循环系统。
冷媒在压缩机的作用下在系统内循环流动。
它在压缩机内完成气态的升压升温过程（温度高达100℃），它进入换热器后与风进行热量交换，被冷却并转化为流液态，当它运行到吸热器后，液态迅速吸热蒸发再次转化为气态，同时温度下降至零下20℃——30℃，这时吸热器周边的空气就会源源不断地将低温热量传递给冷媒。
冷媒不断地循环就实现了空气中的低温热量转变为高温热量并加热冷水过程。
特点：1.风冷热泵机组属中小型机组，适用于200-10000平方米的建筑物。
2.空调系统冷热源合一，更适用于同时具有采暖和制冷需求的用户，省去了锅炉房。
3.机组户外安装，省去了冷冻机房，节约了建筑投资。
4.风冷热泵机组的一次能源利用率可达90%，节约了能源消耗，大大降低了用户成本。
5.无须冷却塔，同时省去了冷却水泵和管路，减少了附加设备的投资。
6.风冷系统替代冷却水系统，更适用于缺水地区。
性能：冷热量这个参数是决定风冷热泵正常使用的最关键参数，它是指风冷热泵的进风温度、进出水温度在设计工况下时其所具备的制冷量或制热量。
它可从有关厂家提供的产品样本中查得。
但在设计中也发现这样的情况，那就是有的厂商所提供的样本参数并未经过测试而是抄自其它厂家的相关样本。
涡旋式风冷热泵机组工作原理
涡旋式风冷热泵机组工作原理
涡旋式风冷热泵机组工作原理：
涡旋式风冷热泵机组是一种高效节能的空调设备，采用涡旋压缩机和风冷冷凝器的组合来实现制冷和供暖功能。
以下是涡旋式风冷热泵机组的工作原理：
1. 制冷循环：
-压缩机压缩制冷剂：涡旋式风冷热泵机组内部配备有涡旋压缩机，通过电动机驱动，吸入低温低压制冷剂蒸汽，并将其压缩成高温高压制冷剂气体。
-冷凝器冷却制冷剂气体：高温高压制冷剂气体通过风冷冷凝器进行冷却，冷凝成高温高压制冷剂液体。
2. 膨胀阀节流：
-膨胀阀控制制冷剂流量：高温高压制冷剂液体通过膨胀阀进行节流，使其压力下降，同时通过蒸发器进入蒸发器内部。
3. 蒸发换热：
-蒸发器吸收热量：在低压下，制冷剂液体进入蒸发器，通过与室内空气或水进行热交换，吸收热量，将室内空气或水冷却。
4. 室内传热：
-冷却室内空气或水：经过蒸发换热后的制冷剂流回涡旋压缩机，通过循环进行下一轮制冷循环。
同时，蒸发器与室内空气或水进行传热，使室内空气或水的温度下降。
通过不断循环以上的工作过程，涡旋式风冷热泵机组能够实现热量的吸收和释放，从而实现室内空气的制冷和供热。
当需要制冷时，机组吸收室内热量并将其排出；当需要供暖时，机组从外界环境中吸收热量并将其释放到室内。
涡旋式风冷热泵机组具有运行稳定、能效高、安装便捷等特点，被广泛应用于商业建筑、居住住宅和工业领域，为用户提供舒适的室内环境和高效能源利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风冷热泵系统介绍及工
作原理
The document was finally revised on 2021
风冷热泵系统介绍及工作原理?
2010-09-02 10:06:31|?分类： |标签： |字号大中小订阅
模块式风冷热泵机组是各个独立的风冷热泵机组组合在一起。
制冷时，冷凝器采用风冷，省去了水冷冷水机组所需要的冷却水系统；制热时采用热泵运行方式，对环境无污染；制冷剂在室外机通过板式换热器与空调系统冷冻水进行热交换，常规冷水出水温度在7～12℃之间，通过风机盘管或组合式空调器等末端系统处理后，进入室内冷风的温度为15～18℃之间，使人充分感觉到中央空调的舒适；风冷冷水机组的末端系统的送、回风口分开，在设计过程中，可以调节风冷冷水机组的末端系统送、回风口的位置，以达到不同形状的房间都有送风均匀的效果，空气的气流组织合理化，使房间内不存在送风死角。
风冷式冷水机组系统的初投资低，维修、保养方便，而且费用低，风冷冷水机组系统的供、回水管道都属于低压流体输送管道，其管道材质为普通热镀锌钢管或无缝钢管。
风冷冷水机组系统的室内系统可以连接到市政热源系统或锅炉系统上，在冬季进行供热，使用水冷模块机组的室内系统供暖，室内不干燥，热风均匀稳定，不受外界气候条件的影响，而且风冷冷水机组系统可以在供暖期前后的过度季节启动热泵功能，对室内进行供暖。
风冷冷水机组系统的室内系统内流动的是水，而且系统属于低压系统（1～5㎏/cm2），不容易产生泄漏，即使万一产生泄漏，水对人体也没有任何危害性（风冷冷水机组系统的氟路系统全部都置于室外风冷式冷水机组内）；
风冷冷水机组系统可以用于面积大、建筑檐高的建筑，根据室内系统的管道的长短、管径的大小以及室内设备的多少来计算管道阻力的大小，选择适当扬程、流量的水泵，能够保证各管道内冷水的流量，风冷式冷水机组系统的安装不受管道的长短、面积的大小、建筑楼高等因素的影响。
机组安装、布置方便，可置于屋顶而无需专门设置机房等。
可根据客户的负荷情况改变模块单元机组的数量或允许客户在使用过程中再增加机组。
模块式风冷热泵机组的结构上，每个模块均有相同口径的进出水管，模块之间只需将水管对接即可，安装方便。
优点：
（1）风冷冷（热）水机组采用模块化设计，完全不必设置备用机组，运行过程中电脑自动控制，调节机组的运行状态，使输出功率与工作环境的实际利用率相协调。
（2）模块化机组的可靠性高，该风冷热泵机组由数个模块组成，任何模块的临时检修停运都不会影响整机的正常运行，大大提高了整个空调系统的合理性和可靠性。
（3）风冷模块机组可任意放置屋顶或地面，没有机房设施和冷却水塔系统，不占用有效使用面积。
同时安装施工工作大为简便。
（4）由于风冷模块机组在运行过程中是全电脑自动控制，所以日常不需要专业技术人员管理
缺点：
由于在室外温度-8℃时启动困难，需增加辅助电加热
室外环境温度较低时制热需增加辅助电加热。
由于循环泵耗电功率恒定，空调使用负荷较低时能源浪费较大。
由于室外机采用风冷，能效比低于水冷换热方式
适用场所：1000-10000㎡商场、酒店、办公、娱乐场所等
美的风冷热泵机组室外机安装示意图。
