钻孔咬合桩施工工艺工法(后附图片)
钻孔咬合桩施工工艺工法1 前言1.1工艺工法概况钻孔咬合桩作为城市地铁围护结构新型的一种，国内2000年在深圳地铁一期工程中成功采用后，国内部分城市已经采用施工近40例。
主要采用全套管钻机施工，由中间一个钢筋混凝土桩及两侧各一根素混凝土桩相邻咬合组成为一组。
先施工两侧的素混凝土桩（以下称第一序桩A），在混凝土强度达到一定要求前，施工完中间的钢筋混凝土桩（以下称第二序桩B），中间钢筋混凝土桩施工时用全套管桩机切割掉相邻素混凝土桩相交部分的混凝土，使排桩间相邻桩相互咬合（桩周相嵌），从而形成无缝、连续的“桩墙”，达到挡土、止水和保证施工安全的深基坑支护结构。
根据第二序桩切割第一序桩时，第一序桩混凝土凝固情况可分为硬切割全套管咬合桩（混凝土终凝后一定时间切割）和软切割全套管咬合桩（初凝前完成的）。
最早欧洲国家采用硬切割全套管钻孔咬合桩采用双旋转动力头全套管护壁长螺旋钻成孔，是在第一序列桩混凝土若干天后，即已获得相当硬度后，再设置与共咬合的第二序桩，这在切割过程中易产生裂缝，还有产生施工缝，甚至会产生渗水和漏水现象。
所以国内采用时，吸取优点，因为采用的多在城市地层有地下水的软弱地方，所以采用全套管软切割钻孔咬合桩比较有好的效果。
1.2工艺原理钻孔咬合灌注桩利用全套管钻机钻孔施工，灌注制成的桩与桩之间形成相互咬合搭接，使相邻桩在初凝之前部分相嵌，使之具有良好的防渗作用，从而形成挡土墙截水的连续排桩围护结构或地下防渗墙，还可兼作主体承重结构。
图1 钻孔咬合桩咬合排列方式图2 钻空咬合桩施工工艺原理图2 工艺工法特点钻孔咬合桩施工采用“全套管钻机+缓凝型混凝土”方案，机械设备噪音低、无振动；在成孔成桩过程中始终有超前钢管管护壁，能顺利穿越饱和含水地层，有效防止孔内流砂、涌泥、并可嵌岩，施工较为安全、快捷，达到完全止水的作用；无需泥浆护壁，也无须排放泥浆，近似于干法成孔，减少施工对环境的污染；沉降及变形易控制，由于有钢套筒的保护能紧邻相近的建筑物和地下管线施工。
钻孔咬合桩施工方案
钻孔咬合桩施工方案[emailprotected]800套筒咬合桩，主要分布在南北两个端头井。
共162根，其中A型素桩C30超缓水下81根，桩长21m；B型荤桩C30水下桩81根，桩长21m。
施工工艺流程图钻孔咬合桩施工工艺流程n施工方法测量放样施工前，承受全站仪放出钻孔咬合桩中心轴线，以确定导墙位置。
并将测量结果上报监理、测监单位复核。
为保证主体构造侧墙厚度，依据我公司类似工程的施工阅历，钻孔咬合桩中心轴线按设计位置外放8cm。
导墙施工测量放出桩位中心轴线，挖设导墙沟槽，导墙基底建于密实的地基上，以保证导墙的稳定性。
咬合桩导墙导墙为400mm厚C20钢筋砼，[emailprotected]，导墙纵向配筋承受16Φ16HRB400Ⅲ级钢筋，导墙每2、边宽1500mm，厚度400mm。
导墙每隔20m布置一道施工缝，施工缝尽量避开在桩中心两侧，导墙构造详见附图图咬合桩导墙平面图导墙内径大于设计桩径80mm，垂直度偏差把握在2‰以内。
n导墙承受商品砼，人工入模，插入式振动棒振捣。
在砼强度到达70%后拆模，拆模后马上加设对口撑，保证导墙在施工中保持稳定。
砼养护期为7d，养护期间严禁在导墙上堆放材料及机具设备，严禁任何车辆通行。
钻进成孔钻孔咬合桩工作内容主要由CG-1000型液压摇动套管钻机下压套管，由冲抓取土成孔，由履带起重机安装钢筋笼，灌注砼等吊装作业。
咬合桩主要工作设备为液压钻机、履带起重机、液压工作站、冲击抓斗及套管组成。
该套设备可施工直径800～1200mm的钻孔桩，最大施工深度达45m，摇动力达1255kN3、，最大扭距1470KN·m，依据苏州地区类似工程施工阅历，可以满足本工程施工需要。
在钻孔桩成孔过程中，用套管正反扭动加压下切，管内冲击抓斗取土，使套管压入至桩的设计深度，形成套管护壁成孔，施工速度快，成孔精度高、质量好，桩间相互咬合排列形成围护墙。
⑴钻机就位：待导墙验收合格后，将套管钻机就位，使抱管器中心对应在导墙孔位中心，并调整好套管垂直度，首节偏差不得大于5‰，。
钻孔咬合桩分项施工方案
钻孔咬合桩分项施工方案
本方案旨在针对钻孔咬合桩的分项施工进行详细规划，确保施工过程高效、安全。
下面将分别介绍在这一过程中的关键步骤和注意事项。
施工前准备
在开始钻孔咬合桩的分项施工之前，首先需进行充分的准备工作。
具体包括但
不限于：
•检查施工现场，确保场地平整并安全
•熟悉施工图纸和相关技术规范
•确保施工人员持证上岗，做好安全防护工作
钻孔施工
1.定位布孔：根据设计要求和图纸，确定桩位并布置好钻孔位置。
2.钻孔设备：选择适当的钻孔设备，确保设备状态良好，满足工程要
求。
3.孔壁处理：在钻孔过程中，注意保持孔壁的完整性，避免土质坍塌。
4.加固材料灌注：在完成钻孔后，根据设计要求选择合适的加固材料
灌注孔内，保证桩基牢固。
桩身施工
1.钢筋加固：在钻孔完成后，按设计需求将钢筋绑扎成桩筋笼。
2.混凝土灌注：通过混凝土输送设备将混凝土灌注至钢筋笼内，确保
混凝土完全填满孔洞。
3.养护：在混凝土灌注完成后，对钻孔咬合桩进行适当的养护，保证
混凝土强度和稳定性。
施工验收
1.质量验收：根据相关标准和规范对钻孔咬合桩的质量进行严格验收，
确保符合设计要求。
2.安全验收：检查施工过程中的安全措施是否到位，对施工现场进行
安全检查。
施工总结
根据本次施工的经验和教训，总结经验，汲取教训，不断提高施工质量和效率。
希望以上方案能够对钻孔咬合桩的分项施工提供一定的参考和指导。
钻孔咬合桩施工方案
以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：钻孔咬合桩施工方案# 钻孔咬合桩施工方案## 1. 引言钻孔咬合桩施工是一种常用的地基处理方法，特别适用于复杂地质条件下的建筑工程。
本文档旨在详细介绍钻孔咬合桩的施工方案，包括施工工艺、安全措施和质量要求等内容。
## 2. 施工工艺### 2.1 钻孔准备在开始施工之前，需要对施工现场进行钻孔准备工作。
具体步骤如下：1. 清理施工场地，将杂物、碎石等清除干净；2. 根据设计要求，布置好桩基位置，并使用标线进行标记；3. 准备好所需的钻孔设备，包括钻机、钻杆、钻头等。
### 2.2 钻孔施工钻孔施工是钻孔咬合桩施工的核心步骤，需要按照一定的顺序进行操作。
具体步骤如下：1. 安装钻机和钻杆；2. 将钻杆逐节送入土层，同时进行旋转和冲击，直到达到设计孔深；3. 在钻孔过程中，及时清除孔内的泥浆或砂石，以保证钻杆的顺利下入；4. 钻孔完毕后，将钻杆从孔口取出。
### 2.3 钢筋及混凝土浇筑完成钻孔后，需要进行钢筋及混凝土浇筑工作。
具体步骤如下：1. 清理钻孔孔底，确保孔底平整；2. 根据设计要求，在孔底安装钢筋笼，并进行固定；3. 钢筋笼安装完成后，进行混凝土浇筑；4. 混凝土浇筑过程中，要确保混凝土均匀填充孔内，以避免空隙和缺陷的产生。
## 3. 安全措施在钻孔咬合桩施工过程中，为了保证工人的人身安全和施工质量，需要采取一系列的安全措施。
以下是一些常见的安全措施：1. 工人需佩戴符合要求的安全帽、工作服和防护鞋等个人防护用品；2. 施工现场需设置明显的安全警示标志，以提醒工人注意安全；3. 操作钻机时，需保持稳定的工作姿势，避免突发情况导致摔倒或受伤；4. 在进行混凝土浇筑时，工人需注意操作规范，防止混凝土溅到身体造成伤害；5. 施工现场应保持整洁，及时清理钻屑和其他杂物，以防滑倒和事故发生。
## 4. 质量要求钻孔咬合桩施工过程中，对于施工质量有一定的要求，以确保桩基的稳定和安全性。
咬合桩施工方案

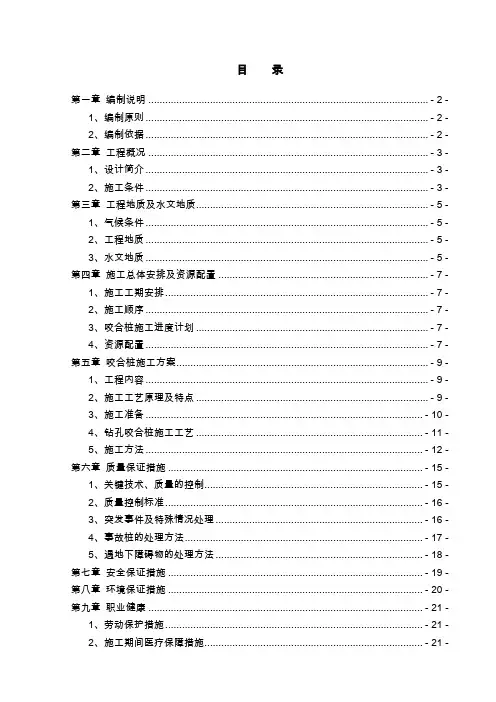

目录第一章编制说明 .................................................................................................... - 2 -1、编制原则 ..................................................................................................... - 2 -2、编制依据 ..................................................................................................... - 2 - 第二章工程概况 .................................................................................................... - 3 -1、设计简介 ..................................................................................................... - 3 -2、施工条件 ..................................................................................................... - 3 - 第三章工程地质及水文地质................................................................................... - 5 -1、气候条件 ..................................................................................................... - 5 -2、工程地质 ..................................................................................................... - 5 -3、水文地质 ..................................................................................................... - 5 - 第四章施工总体安排及资源配置 ........................................................................... - 7 -1、施工工期安排.............................................................................................. - 7 -2、施工顺序 ..................................................................................................... - 7 -3、咬合桩施工进度计划 ................................................................................... - 7 -4、资源配置 ..................................................................................................... - 7 - 第五章咬合桩施工方案.......................................................................................... - 9 -1、工程内容 ..................................................................................................... - 9 -2、施工工艺原理及特点 ................................................................................... - 9 -3、施工准备 ................................................................................................... - 10 -4、钻孔咬合桩施工工艺 ................................................................................. - 11 -5、施工方法 ................................................................................................... - 12 - 第六章质量保证措施 ........................................................................................... - 15 -1、关键技术、质量的控制.............................................................................. - 15 -2、质量控制标准............................................................................................ - 16 -3、突发事件及特殊情况处理 .......................................................................... - 16 -4、事故桩的处理方法..................................................................................... - 17 -5、遇地下障碍物的处理方法 .......................................................................... - 18 - 第七章安全保证措施 ........................................................................................... - 19 - 第八章环境保证措施 ........................................................................................... - 20 - 第九章职业健康 .................................................................................................. - 21 -1、劳动保护措施............................................................................................ - 21 -2、施工期间医疗保障措施.............................................................................. - 21 -第一章编制说明1、编制原则坚持安全第一、质量至上原则，做到合理配置资源，动态劳动力管理。
