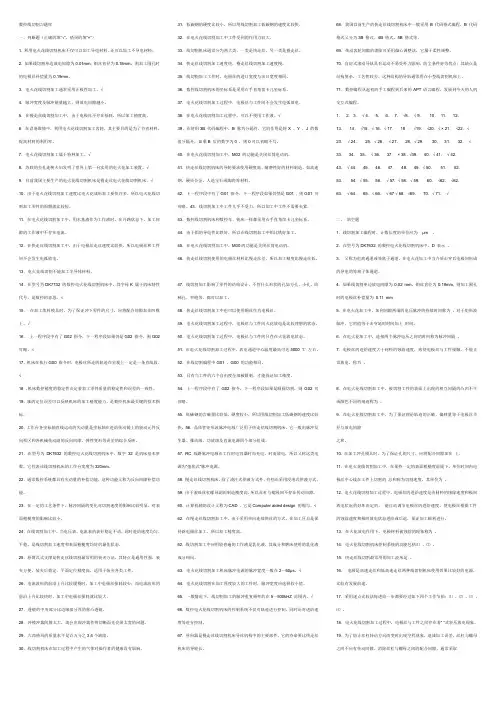

数控线切割习题库

数控线切割习题库二、填空题1．线切割加工编程时，计数长度的单位应为μm 。

2．在型号为DK7632 的数控电火花线切割机床中，D 表示电加工机床。

3．放电通道又称为电离通道或等离子通道，在电火花加工中当介质击穿后电极间形成的导电的等离子体通道。

4．如果线切割单边放电间隙为0.02 mm，钼丝直径为0.18mm, 则加工圆孔时的电极丝补偿量为 0.11 mm5．在电火花加工中，加到间隙两端的电压脉冲的持续时间称为脉冲宽度。

对于矩形波脉冲，它的值等于击穿延时时间加上放电时间。

6．在电火花加工中，连接两个脉冲电压之间的时间称为脉冲间隔。

7．电极丝的进给速度大于材料的蚀除速度，致使电极丝与工件接触，不能正常放电，称为短路。

8．在电火花线切割加工中，被切割工件的表面上出现的相互间隔的凸凹不平或颜色不同的痕迹称为条纹。

9．在电火花线切割加工中，为了保证理论轨迹的正确，偏移量等于电极丝半径与放电间隙之和。

10. 在加工冲孔模具时，为了保证孔的尺寸，应将配合间隙加在凹模上。

11．在电火花线切割加工中，在保持一定的表面粗糙度前提下，单位时间内电极丝中心线在工件上切割的面积总和称为切割速度，其单位为mm2 /min 。

12．电火花线切割加工过程中，电极丝的进给速度是由材料的蚀除速度和极间放电状况的好坏决定的。

伺服控制系统能自动调节电极丝的进给速度，使电极丝根据工件的蚀除速度和极间放电状态进给或后退，保证加工顺利进行。

13．在火花放电作用下，电极材料被蚀除的现象称为电蚀。

14．电火花线切割机床控制系统的功能包括⑴轨迹控制、⑵加工控制。

15．快走丝线切割最常用的加工波形是矩形波。

16．分组脉冲电源是高速走丝和低高速走丝两种线切割机床使用效果比较好的电源，比较有发展前途。

17．采用逐点比较法每进给一步都要经过如下四个工作节拍：⑴偏差判别、⑵拖板进给、⑶偏差计算、⑷终点判别。

18．电火花线切割加工过程中，电极丝与工件之间存在着“疏松接触”式轻压放电现象。

19．为了防止丝杠转动方向改变时出现空程现象，造成加工误差，丝杠与螺母之间不应有传动间隙。

消除丝杠与螺母之间的配合间隙，通常采取轴向调节法和径向调节法。

20．电极丝的张力，对运行时电极丝的振幅和加工稳定性有很大影响，故而在上电极丝时应采取张紧电极丝的措施。

21．激光的特性有强度高、单色性好、相干性好、方向性好。

22．离子束加工是所有特种加工方法中最精密、最微细的加工方法，是当代毫微米加工（纳米加工）技术的基础。

23．物质存在的通常三种状态是气、液、固三态，被称为物质存在的第四种状态是等离子体。

24．数控机床按其刀具与工件的相对运动轨迹，可以分为点位控制、直线控制和连续控制或称轮廓控制三大类。

25．目前高速走丝电火花线切割机床的数控系统大多采用较简单的步进电动机开环系统，而低速走丝电火花线切割机床的数控系统则大多采用伺服电动机加码盘的半闭环系统，仅在一些少量的超精密线切割机床上采用了伺服电动机加磁尺或光栅的全闭环系统。

26.常用的单向整流电路是单向桥式整流电路。

27．三极管的主要功能是放大作用，它能用基极b输入较小的信号，控制集电极c和发射极e之间的较大的电流。

28．电火花型腔加工常用的电极材料主要有纯铜和石墨。

三、选择题1 ．零件渗碳后，一般需要经（A ）处理，才能达到表面硬而耐磨的要求。

A 、淬火+低温回火B 、正火C 、调质D 、时效2 ．第一台实用的电火花加工装置的发明时间是（B ）A 、1952 年 B、1943 年C 、1940 年 D 、1963 年3．电火花线切割加工属于（ AB）。

A 、放电加工B 、特种加工C 、电弧加工D 、切削加工4．在快走丝线切割加工中，当其他工艺条件不变时，增大开路电压，可以（ ABC）A 、提高切割速度 B 、表面粗糙度变差C 、增大加工间隙D 、降低电极丝的损耗5 ．在线切割加工中，加工穿丝孔的目的有（AB ）A 、保证零件的完整性B 、减小零件在切割中的变形C 、容易找到加工起点D 、提高加工速度6 ．在电火花线切割加工过程中如果产生的电蚀产物如金属微粒、气泡等来不及排除、扩散出去，可能产生的影响有（ABD ）A 、改变间隙介质的成分，并降低绝缘强度B 、使放电时产生的热量不能及时传出，消电离过程不能充分C 、使金属局部表面过热而使毛坯产生变形D 、使火花放电转变为电弧放电7．线切割加工时，工件的装夹方式一般采用（AC ）A 悬臂式支撑B 、V 形夹具装夹C桥式支撑 D 分度夹具装夹8 ．关于电火花线切割加工，下列说法中正确的是（AB ）A 、快走丝线切割由于电极丝反复使用，电极丝损耗大，所以和慢走丝相比加工精度低B 、快走丝线切割电极丝运行速度快，丝运行不平稳，所以和慢走丝相比加工精度低C ,快走丝线切割使用的电极丝直径比慢走丝线切割大,所以加工精度比慢走丝低D ,快走丝线切割使用的电极丝材料比慢走丝线切割差，所以加工精度比慢走丝低9 ．电火花线切割机床使用的脉冲电源输出的是（C ）A 、固定频率的单向直流脉冲B 、固定频率的交变脉冲电源C 、频率可变的单向直流脉冲D 、频率可变的交变脉冲电源10.在快走丝线切割加工中,当其他工艺条件不变时,增大短路峰值电流,可以（AD ）A 、提高切割速度B 、表面粗糙度会变好C 、降低电极丝的损耗D 、增大单个脉冲能量11 ．在快走丝线切割加工中，当其他工艺条件不变时，增大脉冲宽度，可以（ACD ）A 、提高切割速度B 、表面粗糙度会变好C 、增大电极丝的损耗D 、增大单个脉冲能量12 ．电火花线切割加工过程中，电极丝与工件间存在的状态有（ABCD ）A 、开路B 、短路C 、火花放电D 、电弧放电13 ．有关线切割机床安全操作方面，下列说法正确的是（B ）A 、当机床电器发生火灾时，可以用水对其进行灭火B 、当机床电器发生火灾时，应用四氯化碳灭火器灭火C 、线切割机床在加工过程中产生的气体对操作者的健康没有影响D 、由于线切割机床在加工过程中的放电电压不高，所以加工中可以用手接触工件或机床工作台14 ．电火花线切割机床使用的脉冲电源输出的是（ C）A 、固定频率的单向直流脉冲B 、固定频率的交变脉冲电源C 、频率可变的单向直流脉冲D 、频率可变的交变脉冲电源15 . 在电火花线切割加工中，采用正极性接法的目的有（ABC ）A 、提高加工速度B 、减少电极丝的损耗C 、提高加工精度D 、表面粗糙度变好16 ．在快走丝线切割加工中，电极丝张紧力的大小应根据（ABC）的情况来确定。

A 、电极丝的直径B 、加工工件的厚度C 、电极丝的材料D 、加工工件的精度要求17 ，对于快走丝线切割机床，在切割加工过程中电极丝运行速度一般为（B ）。

A 、3～5m/sB 、8～10m/sC 、11～15m/sD 、4～8m/s18.线切割加工中,在工件装夹时一般要对工件进行找正,常用的找正方法有（ABCD）A 、拉表法B 、划线法C 、电极丝找正法D 、固定基面找正法19 ．在利用3B 代码编程加工斜线时，如果斜线的加工指令为L3 ，则该斜线与X 轴正方向的夹角为（ C）。

A 、180º< a < 270ºB 、180º< a ≤270ºC 、180º≤a < 270ºD 、180º≤a ≤270º20 ．切割玻璃、石英、宝石等硬而脆的材料，最适宜的加工方法是（B ）。

A 、电火花线切割B 、超声加工C 、激光加工D 、电子束加工21 .利用3B 代码编程加工斜线OA ，设起点O 在切割坐标原点，终点A 的坐标为Xe =17mm , Ye = 5mm ，其加工程序为（ BE）A 、Bl7 B5 B17 Gx L1B 、B17000 B5000 B017000 Gx L1C 、Bl7000 B5000 B017000 GY L1D 、B17000 B50O0 B0050O0 GY L1E 、B17 B5 BO17000 Gx L122 ．利用3B 代码编程加工半圆AB ，切割方向从A 到B ，起点坐标A （-5 , 0 ），终点坐标B ( 5 , 0 ) ，其加工程序为（ C）。

A 、B5000 BBO10O00 GX SR2B 、B5 BBO10O00 GY SR2C 、B500O BBO10O00 GY SR2D 、BB5000 BO10O00 GY SR223 ．电火花线切割加工机床脉冲电源的脉冲宽度与电火花成形加工机床脉冲电源的脉冲宽度相比（ B）。

A 、差不多B 、小得很多C 、大很多D 、不确定。

24 ．用线切割机床加工直径为10 mm的圆孔，在加工中当电极丝的补偿量设置为0.12 mm时，加工孔的实际直径为10.02mm。

如果要使加工的孔径为10 mm，则采用的补偿量应为（ D）。

A 、0.10mmB 、0.11mmC 、0.12mmD 、0.13mm25 ．对于线切割加工，下列说法正确的有（AD ）A 、使用步进电机驱动的线切割机床在线切割加工圆弧时，其运动轨迹是折线B.使用步进电机驱动的线切割机床在线切割加工斜线时，其运动轨迹是一条斜线C 、在利用3B 代码编程加工斜线时，取加工的终点为编程坐标系的原点D 、在利用3B 代码编程加工圆弧时，取圆心为线切割加工坐标系的原点26 ．线切割加工中，当使用3B 代码进行数控程序编制时，下列关于计数方向的说法正确的有（ AC）A 、斜线终点坐标（Xe , Ye ) ，当︱Ye︱>︱Xe︱时，计数方向取GYB 、斜线终点坐标（Xe , Ye ) ，当︱Xe︱>︱Ye︱时，计数方向取GYC 、圆弧终点坐标（Xe , Ye ) ，当︱Xe︱>︱Ye︱时，计数方向取GYD 、圆弧终点坐标（Xe , Ye ），当︱Xe︱<︱Ye︱时，计数方向取GY27 ．电火花线切割加工过程中，工作液必须具有的性能是（ABC ）A 、绝缘性能B 、洗涤性能C 、冷却性能D 、润滑性能28 ．六西格玛的表示符号是（ A）。

A、6σB、6ΣC、6δD、6α29 ．电火花线切割加工称为（B ）。

A 、EDMB B、WEDMC 、ECMD 、EBM30 ．在电火花线切割加工过程中，放电通道中心温度最高可达（B ）℃左右。

A 、1000B 、10O00C 、100000D 、500031．发明了世界上第一台实用的电火花加工装置的是（ D）A 、美国的爱迪生B 、中国科学院电工研究所C 、美国的麻省理工学院D 、苏联的拉扎连柯夫妇32 ．第一台高速走丝简易数控线切割样机是由（A ）研制出来。

A 、中国的张维良B 、复旦大学与上海交通电器厂联合C 、苏联的拉扎连柯夫妇D 、瑞士阿奇公司33 ．快走丝线切割最常用的加工波形是（B ）A 、锯齿波B 、矩形波C 、分组脉冲波D 、前阶梯波34 ．在电火花线切割加工过程中，下列参数中属于不稳定的参数是（C ）。
