离子交换树脂参数
罗门哈斯树脂参数
罗门哈斯树脂参数
罗门哈斯树脂有多种类型，包括阳离子交换树脂和阴离子交换树脂，每种树脂的参数可能会有所不同。
以下是罗门哈斯树脂的一些常见参数：
1、共聚物：苯乙烯-二乙烯苯。
2、基体：凝胶。
3、功能基团：根据树脂类型的不同，功能基团可以是磺酸基（对于阳离子交换树脂）或季铵基（对于阴离子交换树脂）。
4、物理形态：深琥珀色、半透明、球形颗粒（对于某些类型的树脂）。
5、出厂离子形态：H+或OH-，具体取决于树脂类型。
6、总交换容量：对于阳离子交换树脂，总交换容量通常在1.80eq/L以上；对于阴离子交换树脂，总交换容量通常在1.00eq/L以上。
7、含水量：根据树脂类型的不同，含水量范围通常在42-48%或50-56%之间。
8、粒径：通常表示为平均粒径，如585±50μm或630±50μm。
此外，罗门哈斯树脂还有其他一些参数，如湿真密度、湿视密度、运行条件（如最高运行温度、PH值范围、装填深度、流速等）以及总清洗水量等。
这些参数的具体数值可能会因树脂类型的不同而有所差异。
001×7 201×7树脂参数
001×7(732)强酸性苯乙烯系阳离子交换树脂一、执行标准：GB13659-92本产品是在苯乙烯—=乙烯苯共聚交联结构的高分子基体上带有磺酸基(—SO 3H)的离子交换树脂，其酸性相当硫酸、盐酸等无机酸，它在碱性、中性，甚至酸介质中都显示离子交换功能。
本产品具有交换容量高、交换速度快、机械强度好等特点。
本产品原牌号732#，相当于美国：Amberlite IR-120，Dowex-50；德国：Lewatit-100；二、结构式：三、规格：1.外观：金黄至棕褐色球状颗粒2.出厂形式：钠型 1.PH 范围：1-142.最高使用温度：氢型≤100°C 钠型≤120°C3.型变膨胀率%：(H +-Na +)8-104.再生液浓度：NaCl ：3-10%；HCl ：4-5%；NaOH ：4-5%5.再生液用量：NaCl ：(8-10%)；体积：树脂体积=1.5-2:1HC1(4-5%)体积：树脂体积=2-3：1 NaOH(4-5%)；体积：树脂体积=2-3：1 6.再生液流速：5-8m/h 7.再生接触时间：30-60min 8.正洗流速：10-20m/h 9.正洗时间：约30min 10.运行流速：10-40m/h 五、用途：序号 指标名称指标 1 含水量%46-52 2 全交换容量(mmol/g) 4.5 3 湿视密度 (g/ml) 0.77-0.87 4 湿真密度 (g/ml) 1.24-1.28 5 粒度(0.315-1.25mm) ≥95 6磨后圆球率%≥95本产品主要用于硬水软化、纯水制备、湿法冶金、稀有元素分离、抗生素提取等。
201×7(717)强碱性苯乙烯系阴离子交换树脂一、执行标准：GB13660-92本产品是在苯乙烯—=乙烯苯共聚交联结构的高分子基体上带有季胺基[-N(CH3)3]的离子交换树脂。
其碱性相当于一般季胺碱，在酸性、中性甚至碱性介质中显示离子交换功能。
离子交换树脂介绍
（3）防止树脂污染：树脂储存时，应避免和铁容器、强氧化剂、油类、有机溶剂接触，以防止树脂被污染或被氧化降解。此外，还要防止树脂被挤压、摩擦、以防树脂破碎。
离子交换树脂的污染和复苏
1）铁污染 ：是因为水源水、再生剂含铁过高＞0.3毫克/升或钢制水处理器防腐不良造成的。被铁污染的树脂，颜色明显变深、变暗、甚至可以呈暗红褐色或黑色，另外，树脂强度变低，产水量明显减少，再生困难。钠型树脂被铁污染后，可用10%的盐酸去再生树脂，即先用动态法进行酸再生处理，最后再用其盐酸溶液浸泡树脂5-8小时，经清洗后，以10%的食盐水按再生的要求去再生树脂，然后清洗至氯根合格。
3 湿真密度（20℃） 1.06-1.11 1.06-1.11
4 湿视密度（克/毫升） 0.65-0.75 0.65-0.75
5 耐磨ቤተ መጻሕፍቲ ባይዱ（%） ≥95.0 ≥90.0
6 粒度0.3-1.2毫米（%） ≥95 ≥95
★外观：淡黄至金黄色球状颗粒。出厂型号：氯型 ★树脂的粒度是指树脂以出厂交换基团的型式，在水中充分膨胀的球形颗粒直径。 目前国内外树脂的粒度一般为0.3-1.2毫米（16-50目）。、 N1 f# C# u9 D
★湿真密度是树脂的重量与其占有的体积（不包括树脂间的空隙）之比，它影响树 脂在水中的沉积性能，一般在1.20-1.30克/立方厘米 ，阳树脂的湿真密度 通常要比同系列的阴树脂大。
★湿视密度是指树脂在工作状态下的堆积密度，即单位体积含有的树脂重量。
$
湿视密度＝湿树脂重量（克）/湿树脂体积（毫升）
2）活性余氯污染：当自来水做水源水时，如残留的余氯过高＞0.5毫克/升时，就会造成树脂结构的破坏。此时，树脂颜色明显透明度增加，体积增大，树脂强度很快急骤下降，导致树脂破碎，但是树脂的交换容量初期并不降低。这种污染是不可逆转的，被活性余氯污染严重的树脂，将全部报废。预防措施：在交换器前设置活性炭装置，或向自来水中投放亚硫酸钠，去除水中余氯。
离子交换树脂的基本参数和使用方法
离子交换树脂的基本参数和使用方法离子交换树脂的基本参数：离子交换树脂的离子交换容量离子交换树脂进行离子交换反应的性能，表现在它的“离子交换容量”，即每克干树脂或每毫升湿树脂所能交换的离子的毫克当量数，meq/g(干)或 meq/mL(湿)；当离子为一价时，毫克当量数即是毫克分子数(对二价或多价离子，前者为后者乘离子价数)。
它又有“总交换容量”、“工作交换容量”和“再生交换容量”等三种表示方式。
1-总交换容量：表示每单位数量(重量或体积)树脂能进行离子交换反应的化学基团的总量。
2-工作交换容量：表示树脂在某一定条件下的离子交换能力，它与树脂种类和总交换容量，以及具体工作条件如溶液的组成、流速、温度等因素有关。
3-再生交换容量：表示在一定的再生剂量条件下所取得的再生树脂的交换容量表明树脂中原有化学基团再生复原的程度。
通常，再生交换容量为总交换容量的50～90%(一般控制70～80%)，而工作交换容量为再生交换容量的30～90%(对再生树脂而言)，后一比率亦称为树脂的利用率。
在实际使用中，离子交换树脂的交换容量包括了吸附容量，但后者所占的比例因树脂结构不同而异。
现仍未能分别进行计算，在具体设计中，需凭经验数据进行修正，并在实际运行时复核之。
离子树脂交换容量的测定一般以无机离子进行。
这些离子尺寸较小，能自由扩散到树脂体内，与它内部的全部交换基团起反应。
而在实际应用时，溶液中常含有高分子有机物，它们的尺寸较大，难以进入树脂的显微孔中，因而实际的交换容量会低于用无机离子测出的数值。
这种情况与树脂的类型、孔的结构尺寸及所处理的物质有关。
离子交换树脂的吸附选择性离子交换树脂分为阴阳两种类型，阳离子交换树脂又分为强酸性和弱酸性，阴离子交换树脂分为强碱性和弱碱性。
离子交换树脂对溶液中的不同离子有不同的亲和力，对它们的吸附有选择性。
各种离子受树脂交换吸附作用的强弱程度有一般的规律，但不同的树脂可能略有差异。
主要规律如下：1-对阳离子的吸附：高价离子通常被优先吸附，而低价离子的吸附较弱。
离子交换树脂的性能
伯胺，仲胺，叔胺
≥9.0
0.315-1.25
1.03-1.12
0.65-0.80
1-10
主要用于纯水制备、药物制取、酸类回收及吸附铜、银离子。
凝胶型
弱碱性丙烯酸系阴树脂
702/703/705
凝胶型
大孔强碱性苯乙烯系阴
D201
季胺基-NR3OH
4
3.8
0.95
1.15
大孔型
大孔强碱性苯乙0.700
1.030-1.060
0.65-0.72
1-9
主要用于纯水、高纯水制备，尤其适用于含盐量、有机物含量较高水源的处理，还可用于含铬废水处理、糖液脱色等。
大孔型
用途与001Ｘ7阳树脂配套使用能十分明显的除去碱度和硬度，特别是除去水中碳酸氢盐、碳酸盐及其它一些碱性盐类.
大孔型
强碱性苯乙烯系阴树脂
201*7
季胺基-NR3OH
≥3.6
≥1.35
0.315-1.25
1.07-1.10
0.67-0.73
1-14
凝胶型
强碱性苯乙烯系阴树脂
201*4
季胺基-NR3OH
4
1.16-1.24/
1.25-1.28
0.74-0.80
/0.75-0.85
1-14
主要用于纯水制备、有机反应催化剂等。
大孔型
大孔弱酸性丙烯酸系阳
D111
-COOH
9.5
3.5
1.12-1.22
0.72-0.82
大孔型
大孔弱酸性丙烯酸系阳
D113
-COOH
10.8
4.2
1.14-1.20
0.72-0.80

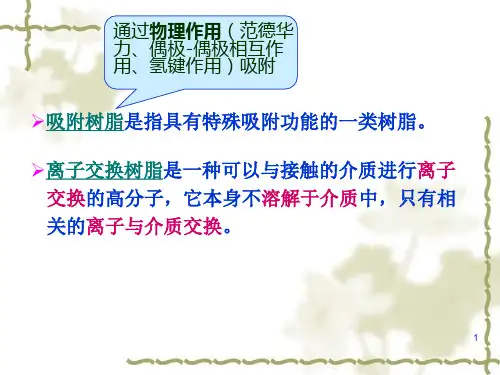

第二章离子交换树脂
将100 g干燥球状共聚物置于二氯乙烷中溶胀。加
入500 g浓硫酸（98％），于95～100℃下加热磺化5～
10 h。反应结束后，蒸去溶剂，过剩的硫酸用水慢慢
洗去。然后用氢氧化钠处理，使之转换成Na型树脂，
即得成品。 这种树脂的交换容量约于为它5们H+m的为m贮可o存自l/g稳由。定活性动不的好离，子且。有由
0.66-0.73
湿真密度 (g/ml) 1.04-1.08
粒度(0.3151.25mm)
≥95
主要用于纯水及高纯
水制备、糖液脱色、生
化制品，放射性元素的
提炼。
20
大孔弱碱性丙烯酸系阴离子
出厂形式：钠型
指标名称
指标
含水量%
全交换容量 (mmol/g干)
60-65 ≥7.0
湿视密度 (g/ml) 0.65-0.75
2．交联度：以7~10%为宜
3．含水率
树脂的含水率以每克树脂（在水中充分膨胀）所含水分 的百分比
树脂的含水率相应地反映了树脂网架中的孔隙率
4．交换容量
单位质量或单位体积的离子交换树脂所带功能基团中可交换 的离子数量，以mmol/g(干树脂)，或mmol/ml(湿树脂)为单位。4
球形珠状颗粒，颗粒直径0.3-1.2mm。
氧化还原树脂（能进行氧化还原反应）
螯合树脂（含有螯合基团，去除金属离子）
蛇笼树脂
11
（1）按树脂的孔结构分类
离子交换树脂分为凝胶型、大孔型和载体型三类。
不同孔结构离子交换树脂的模型 12
（一）凝胶型离子交换树脂
外观透明、均相、树脂表面光滑，球粒内部没有大 的毛细孔。 在水中会溶胀成凝胶状，并呈现大分子链的间隙孔， 无机小分子可自由通过；在无水状态下，凝胶型离子交 换树脂的分子链紧缩，体积缩小，无机小分子无法通过。 所以，这类离子交换树脂在干燥条件下或油类中将丧失 离子交换功能。
d301交换树脂标准
d301交换树脂标准
D301交换树脂是一种常用的离子交换树脂，其标准如下：
1. 外观：乳白或淡黄色不透明球状颗粒。
2. 含水量：%\~%。
3. 质量全交换容量：mmol/g≥。
4. 强型基团容量：mmol/g≤。
5. 体积全交换容量：mmol/ml≥。
6. 湿视密度：g/\~。
7. 湿真密度：g/\~。
8. 范围粒度：≥95%（\~）。
9. 上限粒度：≤1%（>）。
10. 有效粒径：\~。
11. 均一系数：≤。
12. 渗磨圆球率：≥%。
此外，D301交换树脂还具有其他一些性能指标，如PH范围、允许温度、膨胀率、工业用树脂层高度、再生液浓度、再生剂用量、再生液流速、再生接触时间、正洗流速、正洗时间、运行流速和工作交换容量等。
这些性能指标可以根据实际应用需要进行调整和优化。
阳离子交换树脂
型号规格
型号规格
001×1强酸性苯乙烯系阳 离子交换树脂 (a)≥4.5 (b)≥0.4 (美)Amberlite IR-116 (美)Dowex 50×1抗菌素提炼，医药化工等。 001×2强酸性苯乙烯系阳离子交换树脂 (a)≥4.5 (b)≥0.6 (美)Dowex 5×2抗菌素提炼，医药化工等。 001×3强酸性苯乙烯系阳离子交换树脂 (a)≥4.5 (b)≥1.0 (日)Diaion SK-103抗菌素提炼，医药化工等。 001×4强酸性苯乙烯系阳离子交换树脂 (a)≥4.5 (b)≥1.3 (美)Amberlite IR-118高纯水制备及抗菌素提炼等。 001×7强酸性苯乙烯系阳离子交换树脂 (a)≥4.
大孔树脂内部的孔隙又多又大，表面积很大，活性中心多，离子扩散速度快，离子交换速度也快很多，约比 凝胶型树脂快约十倍。使用时的作用快、效率高，所需处理时间缩短。大孔树脂还有多种优点：耐溶胀，不易碎 裂，耐氧化，耐磨损，耐热及耐温度变化，以及对有机大分子物质较易吸附和交换，因而抗污染力强，并较容易 再生。
3、离子交换树脂的工业产品中，常含有少量低聚合物和未参加反应的单体，还含有铁、铅、铜等无机杂质， 当树脂与水、酸、碱或其他溶液接触时，上述物质就会转入溶液中，影响出水质量，因此，新树脂在使用前必须 进行预处理，一般先用水使树脂充分膨胀，然后，对其中的无机杂质（主要是铁的化合物）可用4-5%的稀盐酸除 去，有机杂质可用2-4%稀氢氧化钠溶液除去，洗到近中性即可。如在医药制备中使用，须用乙醇浸泡处理。
注意事项
注意事项
1、离子交换树脂含有一定水分，不宜露天存放，储运过程中应保持湿润，以免风干脱水，使树脂破碎，如 贮存过程中树脂脱水了，应先用浓食盐水（10%）浸泡，再逐渐稀释，不得直接放入水中，以免树脂急剧膨胀而 破碎。
离子交换树脂型号 名称 全交换容量 Mmol
型号名称全交换容量Mmol/g(干) 含水量% 主要用途001X4 强酸性苯乙烯系阳离子树脂 4.8 55-65 抗生素提取,纯水制备001X7 强酸性苯乙烯系阳离子树脂 4.5 46-52 硬水软化,纯水制备,湿法金,元素分离D001 大孔强酸性苯乙烯系阳离子树脂4.3 45-55 硬水软化,纯水制备,酸性触媒D113 大孔弱酸性丙烯酸系阳离子树脂11.0 45-52 硬水软化,纯水制备, 废水处理,金属离子回收201X4 强碱苯乙烯系阴离子树脂 4.0 54-62 纯水制备, 放射元素提炼201X7 强碱苯乙烯系阴离子树脂3.6 42-48 高纯水制备、废水处理、生化制品提取. D201 大孔强碱性苯乙烯系阴离子树脂 3.7 50-60 速混床凝结水处理装置、废水处理、重金属回收D202 大孔强碱性苯乙烯系阴离子树脂 3.4 47-57 含盐量较高的水源及生化物质提炼，糖液脱色D301 大孔弱碱性苯乙烯系阴离子树脂 4.8 50-60 高纯水制备，电镀含铬废水处理等D401 螯合树脂 1.95 52-58 离子交换膜制取高纯碱工业中食盐水二次精制.选择性吸附二价金属离子D402 螯合树脂 1.45 52-58 盐水的软化精制。
D403 螯合树脂2.7 52-60 碱工业中食盐水二次精制.选择性吸附二价金属离子D405 螯合树脂45-60 去除废水中各种型态的汞。
D406 螯合树脂1.6 50-55 氟选择性树脂。
D407 螯合树脂 3.0 52-60 硝酸根选择性树脂IONRESIN IR120 类型：凝胶强酸型阳离子交换树脂总交换容量：2.0 eq/L IONRESIN 1200 类型：凝胶强酸型阳离子交换树脂总交换容量：2.0 eq/L 特点：均粒树脂IONRESIN SKS-90 类型：浅壳阳子交换树脂总交换容量：1.7 mmol/ml 特点：耐高温、搞油污染纯水制备中钙、镁离子去除.本产品可节省再生剂NACL30-40% IONRESIN 1200F 类型：凝胶强酸型阳离子交换树脂总交换容量：2.0 eq/L 特点：食品工业用均粒树脂IONRESIN 4200 类型：凝胶强碱型阴离子交换树脂总交换容量：1.30 特点：均粒树脂IONRESIN CR1320 Ca 类型：色谱级强酸型阳离子交换树脂总交换容量：1.50 eq/L 特点：色谱分离树脂。
离子交换树脂种类、型号和用途
离子交换树脂种类、型号和用途编号型号用途01 001*7(732)强酸性苯乙烯系阳离子交换树脂。
主要用于硬水软化、脱盐水、纯水与高纯水制备、湿法冶金、稀有元素分离、抗生素提取等。
02 201*7(717)强碱性苯乙烯系阴离子交换树脂。
主要用于纯水、高纯水制备、废水处理、生化制品提取。
03 001*4(734)强酸性苯乙烯系阳离子交换树脂。
主要用于高纯水制备及抗菌素的提炼等。
04 201*4(711)强碱性苯乙烯系I型阴离子交换树脂。
主要用于纯水制备、放射元素提炼、糖液脱色和系列化制品制备等。
05 D001大孔强酸性苯乙烯系阳离子交换树脂。
主要用于高速混库凝结水处理、高纯水处理、二级除盐混床、有机物含量高的水及机反应催化剂等。
06 D201大孔强碱性苯乙烯系阴离子交换树脂。
高要用于高速混床凝结水处理装置、废水处理、重金属回收。
07 D113大孔弱酸性苯丙烯系阳离子交换树脂。
主要用于除去水中的碳酸氢盐、碳酸盐及其它碱性盐类，本品与001*7（732）配套十分明显的除去水中的碱度和硬度。
08 D202大孔II强碱性苯乙烯系阴离子交换树脂。
用于纯水及高纯水制备，适用于含盐量较高的水源及生化物质提炼，糖液脱色。
09 D301大孔弱碱性苯乙烯系阴离子交换树脂。
主要用于高制备，电镀含铬废水处理等。
10 002*7超强性苯乙烯系阳离子交换树脂。
主要用于10吨以下锅炉软化水、温法冶金、稀有元素分离、搞生素提取等。
11 001*10(002SC)强酸性苯乙烯系阳离子交换树脂。
主要配套弱酸树脂用于双层床制备。
12 001*8IR超强均孔双聚苯乙系阳离子树脂。
主要用于软化水、纯水制备、提取赖氨酸、谷氨酸等。
Amberjet 1200Na13 D002催化剂树脂(干氢树脂)(大孔强酸性苯乙烯系阳离子交换树脂)。
主要用于甲醇、异丁烯醚化合成MTBE的反应中。
14 D254(D204)大孔强碱性季铵型阳离子交换树脂。
主要用于医药工业药物提取及肠粘膜中提取肝素钠。
离子交换树脂
离子交换树脂一、离子交换树脂基础介绍二、离子交换树脂的基本类型三、离子交换树脂基体的组成四、离子交换树脂的物理结构五、离子交换树脂的离子交换容量六、离子交换树脂的吸附选择性七、离子交换树脂的物理性质八、离子交换树脂的应用领域一、离子交换树脂基础介绍离子交换树脂的全名称由分类名称、骨架（或基因）名称、基本名称组成。
孔隙结构分凝胶型和大孔型两种，凡具有物理孔结构的称大孔型树脂，在全名称前加“大孔”。
分类属酸性的应在名称前加“阳”，分类属碱性的，在名称前加“阴”。
如：大孔强酸性苯乙烯系阳离子交换树脂。
离子交换树脂还可以根据其基体的种类分为苯乙烯系树脂和丙烯酸系树脂。
树脂中化学活性基团的种类决定了树脂的主要性质和类别。
首先区分为阳离子树脂和阴离子树脂两大类，它们可分别与溶液中的阳离子和阴离子进行离子交换。
阳离子树脂又分为强酸性和弱酸性两类，阴离子树脂又分为强碱性和弱碱性两类(或再分出中强酸和中强碱性类)。
离子交换树脂的命名方式：离子交换产品的型号以三位阿拉伯数字组成，第一位数字代表产品的分类，第二位数字代表骨架的差异，第三位数字为顺序号用以区别基因、交联剂等的差异。
第一、第二位数字的意义，见表8-1。
表8-1 树脂型号中的一、二位数字的意义代号0 1 2 3 4 5 6分类名称强酸性弱酸性强碱性弱碱性螫合性两性氧化还原性骨架名称苯乙烯系丙烯酸系醋酸系环氧系乙烯吡啶系脲醛系氯乙烯系大孔树脂在型号前加“D”，凝胶型树脂的交联度值可在型号后用“×”号连接阿拉伯数字表示。
如D011×7，表示大孔强酸性苯乙烯系阳离子交换树脂，其交联度为7。
离子交换树脂在国内外都有很多制造厂家和很多品种。
国内制造厂有数十家，主要的有上海树脂有限公司、南开化工厂、晨光化工研究院树脂厂、江苏色可赛思树脂有限公司、等；国外较著名的如美国Rohm & Hass公司生产的Amberlite系列、Success公司生产Ionresin系列、Dow化学公司的Dowex系列、法国Duolite系列和Asmit系列、日本的Diaion系列，还有Ionac系列、Allassion系列等。
离子交换树脂柱
1、离子交换树脂柱离子交换树脂是放置在树脂柱中进行工作的，这有利于发挥它的功能，并便于再生。
国外糖厂树脂柱的有效容积(装载树脂量)一般为3～10m3，直径2.3～3.3m，高3.3～4m，树脂床的高度0.6～2m。
树脂柱为立式圆筒形结构，两端密封，能承受一定的工作压力。
它通常用钢板焊接制成，内壁整体衬上耐酸、碱的橡胶层，小型树脂柱可全用不锈钢制造。
树脂柱总高度约为树脂层的两倍，以备树脂工作时体积膨胀和防止反洗时树脂被冲走。
如果树脂的粒度较大，对通过液体的阻力较小，树脂层可较高，并相应缩小柱体的直径。
但如树脂粒度较细，对液体的阻力较大，则树脂层不宜高，以免影响液体的通过，降低它的生产能力。
有些装载细颗粒树脂的柱，树脂层的高度只约0.8m，但它的工作周期时间亦较短。
树脂柱的底部装上细孔平板及筛网，树脂放置在筛网之上。
一种设计采用三层筛网，分别为60、20、10目，也有采用70目筛，以适应颗粒较小的树脂。
有些设计不用筛网，在底部装设有大量微缝小孔的分配器，汇集从树脂床流出的液体。
在树脂柱的顶部，装有糖浆入料管及入料分配器，进入的糖浆经过它均匀分布，然后向下通过树脂层，在底部集中排出。
在树脂层的上方还有另一套分配器，连接洗水管及再生溶液管，洗水与再生液分别从该处进入，从上向下通过树脂层，到底部排出。
底部分配器还连接反冲洗水管，当树脂反洗时，从底部进水，均匀地冲动树脂层，将树脂中夹杂的悬浮物冲走，经顶部分配器排出。
另在柱顶部接有压缩空气管，在开始入料前，开入压缩空气将树脂颗粒略为压紧，使形成树脂床。
树脂柱底部亦接有压缩空气管，必要时可通过压缩空气反冲树脂层，使其疏松，然后再开水管反洗树脂。
柱底部还有树脂装卸管。
树脂柱内全部附件及连接管路的材料均为不锈钢，成分通常为1Cr18Ni12Mo2Ti。
树脂柱的一种设计如右图。
早期的树脂柱亦有在底部用石英砂作为阻隔树脂的介质(不用筛网)，先放置一层15cm厚的从4～6mm 到6～11mm大小的石英块，在它的上面再装一层15cm 厚的从2.5×1.5mm 到3.5×1.5mm大小的石英砂，上面再装树脂。
离子交换树脂各项指标说明
离子交换树脂各项指标说明2010-06-15 18:06:30| 分类：行业资料| 标签：|字号大中小订阅离子交换树脂是高分子化合物，所以它们的结构和性能因制造工艺的不同而不同，为此，对于商品离子交换树脂的性能，必须用一系列指标加以说明。
同一类型的离子交换树脂，其交联剂加入量的多少，对产品的物理化学性能有很大的影响，一般加交联剂多（即交联度大）的树脂，由于许多苯乙烯链都被交联成网状，所以其产品有网孔小、机械强度大和稳定性较好等特点，其特点是交换容量较小。
一、物理性能1、外观⑴颜色。
离子交换树脂是一种透明或半透明的物质，依其组成的不同，呈现的颜色也各异，苯乙烯系均呈黄色，其他也有黑色及赤褐色的。
树脂的颜色稍深。
树脂在使用中，由于可交换离子的转换或受杂质的污染等原因，其颜色会发生变化，但这种变化不能确切表明它发生了什么改变，所以只可以作为参考。
⑵形状。
离子交换树脂一般均呈球形。
树脂呈球状颗粒数占颗粒总数的百分率，称为圆球率。
对于交换柱水处理工艺来说，圆球率愈大愈好，它一般应达90%以上。
树脂圆球率的测定方法，是先将树脂在60℃烘干、称重，然后慢慢倒在倾斜10°的玻璃上端，让树脂分散地向下自由滚动，将滚动下来的树脂再称重，后者与前者比值的百分数即为圆球率。
2、粒度树脂颗粒的大小对水处理的工艺过程有较大的影响。
颗粒大，交换速度就慢；颗粒小，水通过树脂层的压力损失就大。
如果各个颗粒的大小相差很大，则对水处理的工艺过程是不利的。
这首先是因为小颗粒堵塞了大颗粒间的孔隙，水流不匀和阻力增大；其次，在反洗时流速过大会冲走小颗粒树脂，而流速过小，又不能松动大颗粒。
用于水处理的树脂颗粒粒径一般为0.3～1.2mm。
树脂粒度的表示法和过滤介质的粒度一样，可以用有效粒径和不匀系数表示。
3、密度离子交换树脂的密度是水处理工艺中的实用数据。
例如在估算设备中树脂的装载量，需要知道它的密度。
离子交换树脂的密度有以下几种表示法。
离子交换树脂参数
透明凝胶型丙烯酸系强碱阴树脂，具有 无
优异的抗有机污染能力。广泛应用于各 色
种液体的脱盐和脱色处理。
凝胶型丙烯酸系弱碱阴离子交换树脂
313
自 ≥5.5
≥1.4
由
316
胺 ≥5.0
≥1.6
55~65 0.65~0.75 1.04~1.10 50-60 0.65-0.75 1.02-1.12
/
透明凝胶型丙烯酸系弱碱阴树脂，具有
苏青牌 丙烯酸系凝胶、大孔；强碱、弱碱阴离子交换树脂
离
质量 子
体积
苏青牌
交换容量 交换容量
型
mmol/g mmol/ml 态
含水 量%
最大
湿视密度 湿真比重
颜
转型
g/ml
g/ml
色
膨胀率
备注
凝胶型丙烯酸系强碱阴离子交换树脂
213 Cl ≥4.2
≥1.15
54~64 0.68~0.75 1.05~1.10
Cl ≥3.6
201×7OH OH ≥3.8
201×7FC Cl ≥3.6
201×7SC Cl ≥3.6
≥0.75 ≥1.25
≥1.20
≥1.35 ≥1.15 ≥1.35 ≥1.30
Cl→OH 72~80 0.65~0.70 1.01~1.07
40%
具有极好的动力学性能。主要用 于抗生素的提取和有机酸的吸 附。
0.72~0.78 H→Na
1.14~1.20 65%
0.74~0.80
淡黄 药物提取
色
淡黄 广泛应用于链霉素、土霉素、四 色 环素以及味精、糖类的脱色提纯
具有优异的抗氧化，物理磨损， 化学渗透和有机污染能力。有很 淡黄 高的工作交换容量，广泛应用于 色 水的软化及脱碱处理。 FC 树 脂用于浮床，SC 树脂用于双层 床。
各种型号离子交换树脂
几种常用得离子交换树脂型号一、001x7Na(732)阳离子交换树脂本产品就是在苯乙烯一二乙烯苯共聚基体上带有磺酸基(SO3H)得离子交换树脂,它具有交换容量高、交换速度快、机械强度好等特点。
本产品相当于美国Amberlite IR120;Dowex50,德国:Lewatit100、日本:精品文档,超值下载Diaion SK1,法国AllassionCS;Duolite C20,前苏联ky3;SDB3,相当于我国老牌号:732;强酸1号、2号、3号、4号;010。
用途:本产品主要用于硬水软化、脱盐水、纯水与高纯水得制备,也用于催化剂与脱水剂,以及湿法冶金、分离提纯稀有元素、食品、制药、制糖工业等。
二、201x7(717)强碱性阴离子交换树脂本产品就是在苯乙烯一二乙烯苯共聚基体上带有季铵基［N(CH3)3OH］得阴离子交换树脂,该树脂具有机械强度好,耐热性能高等特点。
本产品相当于美国Amberlite IRA400, 德国:Lewatit M500,日本:Diaion SA10A,法国Allassion AG217,前苏联AB17,相当于我国老牌号:717、702、强碱2号、4号、2041号。
用途:本产品主要用于纯水、高纯水得制备,废水处理,生化制品得提取,放射性元素提炼,抗菌素分离等。
三、D201大孔强碱阴离子交换树脂本产品得性能与201×7强碱性阴离子交换树脂相似,但有更好得物理及化学稳定性(耐渗透压力,耐磨损等)及抗污染性能,由于具有大孔结构,因此可用于吸附分子尺寸较大得杂质以及在非水溶液中使用。
本产品相当于美国Amberlite IRA900,德国:Lewatit MP500日本:Diaion PA 308。
相当于我国老牌号:D231;DK251;731;290。
用途:本产品主要用于高纯水得制备(尤其适用于高速混床)及用于凝结水净化装置(HOH或NH4OH混床系统),也用于废水处理,回收重金属,生化药物分离与糖类提纯。
离子交换树脂
6. 机械强度 7. 耐热性 8. 孔结构
化学性能 1.再生：离子交换反应的可逆性交换的逆反应。 2.酸碱性：树脂在水中电离出H+和OH-,表现出酸碱性。树 脂的酸碱性受pH值影响，各种树脂在使用时都有适当 的pH值范围。 3.选择性：树脂对水中某种离子能优先交换的性能称为 选择性，选择性大小用选择性系数来表征。 4.交换容量：表示树脂的交换能力。通常用EV（mmol/ml 湿树脂）表示，也可用EW（mmol/g干树脂）表示。 EV＝EW×（1-含水量）×湿视视密度
离子交换反应公式
Kqq0cZBZA 1cB/cccB00ZZAB •1qBqB/q/0q0ZAZB
(8—2)
式（8-4）适用于各种离子之间的交换。当ZA=ZB=1时,上式简 化为：
qB/q0 K• cB/c0 1qB/q0 1cB/c0
(8—5)
式中qB/q0称为树脂的失效度;cB/c0为溶液中离子残留率。若以 qB/q0为纵坐标，以cB/c0为横坐标，作图可得某一K值下的等价 离子交换理论等温平衡线。
2、组成和结构 离子交换树脂的化学结构可分为不溶性树脂母体和活性基团
两部分。树脂母体为有机化化合物和交联剂组成的高分子共聚 物。交联剂的作用是使树脂母体形成主体的网状结构。交联剂 与单体的重量比的百分数称为交联度。活性基团由起交换作用 的离子和与树脂母体联结的固定离子组成。
离子交换树脂的命名和型号
薄，这些都有利于离子扩散。 5.交换过程中的搅拌或流速提高，使液膜变薄，能加快液
膜扩散，但不影响内孔扩散。 6.被交换离子的电荷数和水合离子的半径越大，内孔扩散
速度越慢。
第三节 离子交换工艺
❖ 离子交换系统及应用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H
≥5.0
≥1.25
58~65
0.72~0.78
1.10~1.20
001×7
Na
≥4.5
≥1.90
45~50
0.78~0.85
1.25~1.29
Na→H
8~10%
中国标准凝胶型阳树脂。适用于水及其它液体的软化，脱盐。也广泛应用于味精，氨基酸，及抗生素的提取等。
001×7H
H
≥5.0
≥1.80
0.65~0.70
1.01~1.07
Cl→OH40%
无色至淡黄色
具有极好的动力学性能。主要用于抗生素的提取和有机酸的吸附。
201×4
Cl
≥3.6
≥1.25
50~56
0.65~0.72
1.03~1.09
Cl→OH33%
国际标准凝胶型阴树脂。据有良好的动力学性能和较高的工作交换容量，用于脱盐及硅的去除，也广泛地用于食品和制药工业。
D201
Cl
≥3.8
≥1.15
53~58
0.65~0.73
1.03~1.10
Cl→OH20%
乳白色至淡黄色
具有优秀的抗物理磨损和抗化学渗透能力，以及良好的除硅性能。主要用于脱盐处理。也可用于氰化矿浆中金的吸附。相应的OH-型树脂也有生产。
D201OH
OH
≥4.0
≥0.95
58~65
0.63~0.70
1.03~1.06
OH→பைடு நூலகம்l20%
乳白色至淡黄色
具有很高的机械强度和抗化学渗透强度，以及很高的工作交换容量。主要用于脱除水中的强酸根。FC树脂用于浮床，SC树脂用于双层床。
D301-IIIFC
≥4.8
D301-IIISC
≥4.8
D301-G
≥4.8
≥1.40
50~58
0.65~0.72
1.03~1.06
D202-IIFC
Cl
≥3.5
≥1.20
50~57
0.68~0.73
1.08~1.15
D202-IIOH
OH
≥3.7
≥1.00
55~63
0.65~0.70
1.03~1.12
苏青牌凝胶弱碱和大孔弱碱阴离子交换树脂
苏青牌
离子型态
质量交换容量mmol/g
体积交换容量mmol/ml
含水量
%
湿视密度g/ml
湿真比重g/ml
0.78~0.85
1.25~1.28
D001MB
Na
≥4.35
≥1.8
45~50
0.78~0.85
1.25~1.28
SQD-67
Na
≥4.2
≥2.4
30~40
0.80~0.90
1.30~1.40
Na→H
10%
苏青牌凝胶弱酸和大孔弱酸阳离子交换树脂
苏青牌
离子型态
质量
交换容量mmol/g
体积
交换容量mmol/ml
含水量%
湿视密度g/ml
湿真比重g/ml
最大
转型
膨胀率
颜色
备注
丙烯酸系弱酸阳离子交换树脂
112
H
≥10.0
4.3
40-50
0.72-0.82
1.15-1.25
H→Na
105%
淡黄色
药物提取
SQ-122
H
≥4.0
0.9
65-75
0.65-0.75
1.05-1.15
H→Na
40%
淡黄色
广泛应用于链霉素、土霉素、四环素以及味精、糖类的脱色提纯
凝胶型丙烯酸系弱碱阴离子交换树脂
313
自由胺
≥5.5
≥1.4
55~65
0.65~0.75
1.04~1.10
/
无色
透明凝胶型丙烯酸系弱碱阴树脂，具有很高的抗有机污染能力。主要用于高有机物含量的水的循环处理。
316
≥5.0
≥1.6
50-60
0.65-0.75
1.02-1.12
/
大孔型丙烯酸系弱碱阴离子交换树脂
51~56
0.73~0.80
1.17~1.25
001×7FC
Na
≥4.5
≥1.90
45~50
0.78~0.85
1.25~1.29
适合于高流速运行的浮床。
001×7MB
Na
≥4.5
≥1.90
45~50
0.78~0.83
1.25~1.29
与相应的阴树脂一起用于混床，能与阴树脂很好地分离及混合。
大孔型苯乙烯系强酸阳离子交换树脂
201×4FC
Cl
≥3.5
≥1.20
50~56
0.63~0.72
201×7
Cl
≥3.6
≥1.35
42~48
0.67~0.73
1.06~1.10
Cl→OH27%
国内标准凝胶型阴树脂。具有较高的总交换容量和良好的机械强度。广泛应用于水的脱盐处理。FC用于浮床，SC用于双层床。相应的OH-型树脂也有生产。
苏青牌凝胶强酸和大孔强酸阳离子交换树脂
苏青牌
离子型态
质量
交换容量mmol/g
体积
交换容量mmol/ml
含水量
%
湿视密度g/ml
湿真比重g/ml
最大
转型
膨胀率
颜色
备注
凝胶型苯乙烯系强酸阳离子交换树脂
001×4
Na
≥4.5
≥1.40
52~58
0.75~0.80
1.18~1.25
Na→H
10%
黄
色
至
褐
色
主要用于水及其它液体的软化，脱盐以及抗生素的提取等。
D113-Ⅲ
H
≥11.0
4.3
45~50
0.74~0.80
1.14~1.20
H→Na
65%
淡黄色
具有优异的抗氧化，物理磨损，化学渗透和有机污染能力。有很高的工作交换容量，广泛应用于水的软化及脱碱处理。FC树脂用于浮床，SC树脂用于双层床。
D113-ⅢFC
H
≥10.8
4.2
45~50
0.72~0.78
201×7OH
OH
≥3.8
≥1.15
53~58
0.66~0.71
1.05~1.09
201×7FC
Cl
≥3.6
≥1.35
42~48
0.67~0.73
1.06~1.10
201×7SC
Cl
≥3.6
≥1.30
42~48
0.66~0.71
201×7MB
Cl
≥3.6
≥1.35
42~48
0.67~0.73
大孔型苯乙烯系强碱阴离子交换树脂
D113-ⅢSC
H
≥11.0
4.5
45~50
0.74~0.80
苏青牌凝胶强碱和大孔强碱阴离子交换树脂
苏青牌
离子型态
质量交换容量mmol/g
体积
交换容量mmol/ml
含水量%
湿视密度g/ml
湿真比重g/ml
最大转型膨胀率
颜色
备注
凝胶型苯乙烯系强碱阴离子交换树脂
201×2
Cl
≥4.0
≥0.75
72~80
D818
≥6.5
≥2.2
50~60
0.70~0.8
1.05~1.10
D001
Na
≥4.35
≥1.8
45~50
0.78~0.85
1.25~1.28
Na→H
5~8%
驼色至浅棕色
具有非常好的抗氧化，物理磨损，化学渗透和有机污染能力。可广泛应用于水及化学品的处理。
D001H
H
≥4.80
≥1.7
50~55
0.75~0.80
1.16~1.24
D001FC
Na
≥4.35
≥1.8
45~50
1.02~1.09
D201FC
Cl
≥3.8
≥1.15
53~58
0.65~0.73
1.03~1.10
D201MB
Cl
≥3.8
≥1.15
53~58
0.65~0.73
1.03~1.10
D202-II
Cl
≥3.5
≥1.20
50~57
0.68~0.73
1.08~1.15
Cl→OH15%
大孔II-型阴树脂。具有优秀的抗物理磨损和抗化学渗透能力，以及非常高的工作交换容量。
最大转型膨胀率
颜色
备注
凝胶型苯乙烯系弱碱阴离子交换树脂
SQ-338
自由胺
≥9.5
≥1.35
75-85
0.63~0.73
1.02~1.10
OH→Cl35%
淡黄色
用于医药行业、食品行业、甜菊糖等行业中脱酸脱色
大孔型苯乙烯系弱碱阴离子交换树脂
D301-III
自由胺
≥4.8
≥1.40
50~58
0.65~0.72
OH→Cl25%
由于具有很高的抗有机污染能力，该树脂被广泛地用于糖浆和其它有机溶液的脱酸和脱色处理。
D301-F
≥4.8
≥1.45
50-60
0.63-0.73
1.03-1.09
OH→Cl15%
比D301-G有更好的脱色作用,提高料液的透光率.专用于食品发酵行业。
