深基坑开挖施工中的动态监测方法实用版
基坑工程监控方案
基坑工程监控方案一、监控量测内容结合本工程特点确定如下监测内容：根据明挖基坑工程的实际情况，现场监控量测项目有：基坑内外观察、桩体位移及变形、基坑周围地表沉降、地下水位监测、土体测向变形、临近重要建筑物沉降及倾斜、地下管线沉降及位移等。
围护结构施工前做好场地现状的仔细调查和记录、拍照等，设置变形观测点并测得初始数据。
二、监控量测注意事项1、在基坑围护结构施工前，要先对既有建筑物布设监控量测点，为施工中的监测、抢险及可能产生的纠纷提供必要的依据。
2、在基坑影响范围内的管线上方设置管线沉降测点时，测点沿管线走向布置。
3、各项监测工作的频率应根据施工进度确定。
结构变形过大或现场情况有变化时应加密量测，有事故征兆时则需连续监测。
4、各项目在基坑开挖前应测得初始值，且不小于3次。
5、钻孔测点遇既有管线及构筑物避开设置。
6、井体间明挖基坑施工过程中对地层和支护结构进行动态监测，为施工提供可靠的信，以达到科学指导施工，合理修改设计或及时采取施工技术措施的目的。
7、在支护结构施工及基坑开挖过程中，必须对邻近建筑物基础沉降、变形、倾斜、裂缝等进行全方位监测。
8、在支护结构施工及基坑开挖过程中，应对周围邻近道路的沉降进行监测，如发现有地面开裂、沉陷等异常情况，应立即停止施工，并采取相应措施同时通知有关人员进行研究处理。
9、在支护结构施工及基坑开挖过程中，应对周围管线进行监测，并满足各管线权属单位要求的允许值，如发现超过允许值，应立即停止施工，并通知有关单位，采用有效处理措施。
10、应加强监控量测工作的管理，确保信息反馈的准确及时。
11、基坑监测项目的监控报警值应根据检测对象的有关规范及支护结构设计要求确定。
12、对地下管线的监测点布置及监测控制值应严格按管线管理部门的要求执行。
13、基坑监测图如下，仅供参考，可根据具体需要进行调整布点间距及数量。
14、在进场施工前做好以下三个方面的准备工作：⑴.对周围原有的建筑进行仔细调查、检测和技术鉴定，并做好记录、拍照、录像等工作，为施工过程中监测抢险及可能产生的纠纷提供必要的依据。
浅谈深基坑工程监测意义与方法
浅谈深基坑工程监测意义与方法随着城市建设的发展，基坑开挖深度从最初的5～7m发展到目前最深的已达20m之多。
基坑开挖过程会引起基坑周围地层的移动，是一个典型的地下空间问题。
基坑开挖在土体性质、荷载效应、施工环境等综合影响下会引发地下土层、施工环境、邻近建筑物、地下管线、地下设施的变化。
因此对深基坑工程进行监测是必不可少的施工环节，它能够对施工起到重要的指导作用并减少施工风险。
本文对深基坑监测的意义与方法进行阐述。
标签：深基坑；意义与方法；动态监测；信息化管理；一、深基坑工程监测的意义深基坑工程除了进行常规项目监测外还要对基坑周边环境进行监测，预警并防范过大位移、变形与工程事故的发生，更为重要的是通过监测实现整个基坑工程的信息化施工，并及时洞察基坑工程在开挖过程中的稳定性及其变形规律，为后续工程建设提供借鉴，因此深基坑工程监测的意义主要有如下四方面：（1）在基坑施工期间确保基坑围护结构和基底不产生过大的位移和变形，并动态监控基坑开挖过程中的整体稳定性，验证复杂基坑全断面稳定分析和变形计算结果的可靠性。
（2）对基坑开挖影响范围内因基坑开挖诱发的桩基变位进行监测，并结合理论分析和类似工程经验分析和验证桩基对临近基坑变形的敏感程度。
（3）实现信息化施工和管理，根据监测数据及时通报施工中出现的问题以便采取相应的措施；同时利用理论和数值反分析工具，结合具体的施工工况及观测数据预测预报下一步开挖和降水引起的围护结构位移、变形及地面沉降，用监测数据和反分析相结合来指导施工以优化确定下一工况的施工工艺和技术参数，从技术上防患于未然。
（4）将现场测量结果用于信息化反馈优化设计，使设计达到优质安全、经济合理、施工快捷的目的。
二、深基坑工程监测的内容及方法1、监测内容深基坑工程监测的内容主要有以下几个方面：地下管线、地下设施、地面道路和建筑物的沉降、位移；圍护桩地下桩体的侧向位移（桩体测斜）、围护桩顶的沉降和水平位移；围护桩、水平支撑的应力变化；基坑外侧的土体侧向位移（土体测斜）；坑外地下土层的分层沉降；基坑内、外的地下水位监测；地下土体中的土压力和孔隙水压力；基坑内坑底回弹监测。
深基坑第三方监测管理办法
佛山市住房和城乡建设局关于深基坑工程第三方监测管理暂行办法（佛建质〔2010〕7号）（佛山市住房和城乡建设局2010年10月19日以佛建质〔2010〕7号发布自2010年11月1日起施行）为加强我市深基坑工程的监测管理，确保建筑基坑安全和保护基坑周边环境，有效防止深基坑工程生产安全事故的发生，根据《建设工程安全生产管理条例》（国务院令第393号）、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）、《建筑基坑工程监测技术规范》（GB50497）等有关法规、规范，特制定本办法。
一、本办法适用于我市房屋建筑与市政工程项目，其深基坑工程施工过程由第三方监测单位实施专业监测管理。
第三方监测单位由建设单位负责委托，费用由建设单位承担。
二、本办法所指的深基坑工程是指开挖深度超过5m（含5m），或开挖深度虽未超过5m，但现场地质情况和周围环境较复杂的基坑工程。
三、深基坑工程第三方监测单位应按照工程“信息化设计、信息化施工”的原则，准确、及时、全面地提供深基坑工程自身结构稳定及周边环境变形的监测数据和分析报告。
四、第三方监测单位、人员及设备管理要点第三方监测单位应为具备建筑测量CMA计量认证资格并具有独立法人的监测单位，且不得与其所负责项目的设计、施工、监理单位有隶属关系或其他利害关系。
深基坑安全等级为一级时，第三方监测单位还应当具有岩土工程资质或技术负责人应当具有注册岩土工程师资格。
第三方监测单位人员、设备应符合下列要求：（一）技术、管理和监测人员，应是本单位已签订劳动合同并购买社保的在职员工。
（二）技术负责人应具备土木工程或岩土工程高级职称并具有从事建设工程监测工作5年以上的经历；监测技术人员应具备省建设主管部门认可的建筑变形测量培训合格证；项目负责人应具备中级或以上职称并具备从事建设工程监测工作3年以上的经历。
（三）主要监测仪器、设备应满足《建筑变形测量规范》、《建筑基坑工程监测技术规范》等有关规范规定的监测范围和精度要求，并定期经具备CMA计量认证资格的机构实施检定和标定。
深基坑工程施工安全监测与预警
深基坑工程施工安全监测与预警作者：刘铎来源：《建筑建材装饰》2016年第12期摘要：近年来，随着经济的发展，在现代城市建设中，地铁工程、高层建筑等工程中大量存在深基坑工程。
深基坑工程是国家规定的具有较大危险性的工程之一，其事故的原因是多方面的，其中比例最大的是支护原因。
基坑工程实践中既要考虑支护结构的强度和变形，也要考虑基坑变形影响所及的周边环境。
基坑支护系统通常为临时设施，安全储备小，风险较大，工作状态和工作条件较复杂。
不确定因素很多。
因此，在施工过程中进行动态监测和控制是一个不容忽视的重要环节。
深基坑工程现场监测的内容一般包括支护结构的水平位移、邻近建筑物的倾斜位移和邻近道路的沉降等。
监测人员应及时对反馈的信息进行分析，及时发现问题并进行预警，以减少事故的发生。
关键词：深基坑；变形监测；安全预警引言由于土地资源有限。
城市建筑开始大量向高空和地下两个方向发展。
深基坑工程也随之越来越多。
且表现出多开挖越来越深的特点局部地质条件相对较好的地区已经开挖深度达到30米。
然而，在发展过程中基坑事故不断发生。
1.工程概况某大厦工程位于**大街南侧。
总建筑面积约28000m2。
地下3层。
地上11层。
为单体建筑。
主要功能地下为停车库（含六级人防物资库）、餐饮。
地上为商业用房与办公用房。
建筑总高度45m，地下室底板埋深约13.2m，基坑开挖深度达14m。
项目周边关系详件表1。
1.1工程地质条件场地地形较平坦。
场区内无不良地质现象：地下室埋深范围内土层为人工填土层、粉质粘土层。
基础持力层为中粗砂层。
土质密实，无软弱下卧层。
地基承载力为270Kpa。
1.2水文地质条件勘察期间实测第一次层静止水位标高21.67～22.33m（水位埋深22.0～22.8m之间）。
地下水对混凝土结构无腐蚀性。
地面以下20m深度范围内饱和粉土与砂土不发生液化。
近3-5年最高稳定水位标高26.00m。
基坑不需降水。
2.基坑支护结构设计采用钻孔灌注桩加2道钢支撑加锚杆的支护形式。
基坑工程施工安全监测要点模版
基坑工程施工安全监测要点模版一、工程概况1.工程名称：2.工程地点：3.工程施工单位：4.工程监理单位：5.工程监测单位：二、监测目的本次监测的目的是为了及时发现和预防基坑工程施工过程中可能发生的安全风险和问题，确保施工过程安全可靠。
三、监测内容1.地质环境监测：要对基坑工程周边的地质环境进行监测，包括土质水位、地下水位等。
2.基坑支护结构监测：对基坑支护结构的稳定性进行监测，包括支护材料的使用情况、支护结构的变形情况等。
3.承载力监测：对基坑地基的承载力进行监测，确保工程安全可靠。
4.应力监测：对基坑支护结构和周边地区的应力变化进行监测，及时发现问题并采取措施处理。
5.环境监测：对基坑工程周边环境的影响进行监测，包括噪音、振动、空气质量等。
6.施工过程监测：对基坑施工过程中的各项安全措施进行监测，包括施工人员佩戴安全帽、使用安全绳索等。
四、监测方法1.地质环境监测：采用土壤采样和水位监测仪等设备进行监测。
2.基坑支护结构监测：采用测量仪器对支护结构变形进行监测。
3.承载力监测：采用承载力试验仪器对地基的承载力进行监测。
4.应力监测：采用应变计等设备对应力的变化进行监测。
5.环境监测：采用噪音计、振动计、空气质量监测仪等设备对环境指标进行监测。
6.施工过程监测：采用摄像头等设备对施工现场进行监测。
五、监测频率和记录1.监测频率：对于基坑工程施工安全监测，应根据具体施工情况确定监测频率，对于施工过程中可能出现的高风险工序应加强监测。
2.记录方法：监测过程中应及时记录监测数据和观测情况，包括监测设备的型号、监测时间、监测数据等，并进行详细的文字描述。
六、数据分析和处理1.数据分析：监测数据的分析应结合基坑工程的施工计划和相关标准进行，对异常数据和超标数据及时分析判断可能的原因。
2.处理方法：对于发现的安全隐患和问题，应及时采取相应的措施进行处理，并记录处理过程和结果。
七、监测报告监测报告应包括以下内容：1.工程概况：对基坑工程的施工情况进行描述。

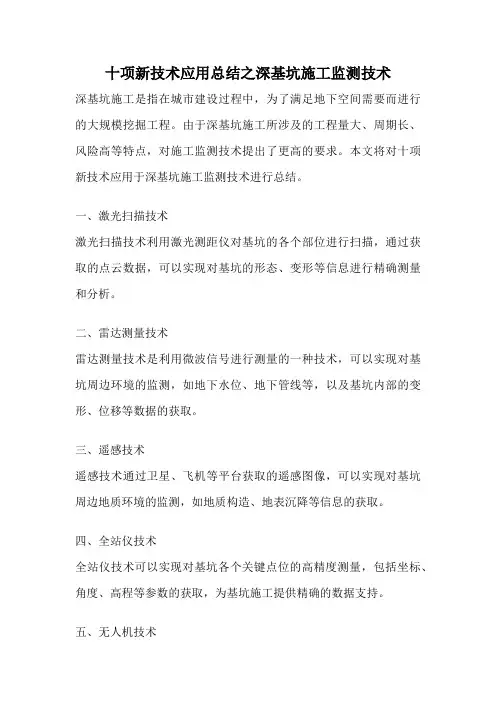

十项新技术应用总结之深基坑施工监测技术
十项新技术应用总结之深基坑施工监测技术深基坑施工是指在城市建设过程中，为了满足地下空间需要而进行的大规模挖掘工程。
由于深基坑施工所涉及的工程量大、周期长、风险高等特点，对施工监测技术提出了更高的要求。
本文将对十项新技术应用于深基坑施工监测技术进行总结。
一、激光扫描技术激光扫描技术利用激光测距仪对基坑的各个部位进行扫描，通过获取的点云数据，可以实现对基坑的形态、变形等信息进行精确测量和分析。
二、雷达测量技术雷达测量技术是利用微波信号进行测量的一种技术，可以实现对基坑周边环境的监测，如地下水位、地下管线等，以及基坑内部的变形、位移等数据的获取。
三、遥感技术遥感技术通过卫星、飞机等平台获取的遥感图像，可以实现对基坑周边地质环境的监测，如地质构造、地表沉降等信息的获取。
四、全站仪技术全站仪技术可以实现对基坑各个关键点位的高精度测量，包括坐标、角度、高程等参数的获取，为基坑施工提供精确的数据支持。
五、无人机技术无人机技术可以实现对基坑周边环境的快速巡查和监测，包括地表沉降、裂缝等信息的获取，同时还可以进行航拍和测量工作。
六、传感器技术传感器技术可以实现对基坑内部的温度、湿度、应力等参数的实时监测，通过传感器网络可以实现对整个基坑的全面监测。
七、数据分析与挖掘技术通过对监测数据进行大数据分析和挖掘，可以实现对基坑施工过程中的异常情况进行预警和预测，提高施工安全性和效率。
八、人工智能技术人工智能技术可以对基坑施工过程中的监测数据进行智能分析和处理，实现对施工过程的自动化控制和优化。
九、虚拟现实技术虚拟现实技术可以通过虚拟建模的方式，实现对基坑施工过程的可视化和仿真，为施工人员提供更直观、实用的信息。
十、云计算技术云计算技术可以实现对基坑监测数据的存储、管理和分析，为施工监测提供可靠的数据支持和决策依据。
十项新技术的应用使得深基坑施工监测技术得到了极大的提升。
通过这些新技术的应用，可以实现对基坑施工全过程的全面监测和控制，提高施工的安全性、效率和质量，为城市建设提供强有力的支持。
深基坑施工中的工程测量要求
深基坑施工中的工程测量要求深基坑施工是指在地下施工中挖掘的一种大型基坑，一般用于建筑物的地下室或地下车库等工程。
深基坑施工具有复杂性高、风险大等特点，对工程测量的要求也非常高。
本文将从基坑的测量目的、测量方法、测量技术等方面进行详细介绍。
1.基坑的准确定位和确定基坑开挖的范围。
通过测量可以确定基坑的位置和大小，为后续的施工提供准确的基础数据。
2.基坑开挖的控制和监测。
基坑开挖过程中需要对基坑的变形和沉降进行监测，以保证安全施工。
3.基坑支护结构的施工和监测。
基坑支护结构的施工和监测对于基坑的稳定和安全施工至关重要。
1.全站仪法。
全站仪是一种多功能的现代测量仪器，可以实现位置、方位和高程的三维测量，适用于各种工程测量任务。
2.激光测距仪法。
激光测距仪可以通过发射和接收激光束的时间差来准确测量两个点之间的距离，适用于测量基坑开挖的深度、坑底的平整度等。
3.GPS定位法。
GPS定位系统可以通过卫星定位来确定测量点的位置和高程，适用于大面积的基坑测量。
4.施工测量法。
施工测量法是指在施工现场根据实际需要进行的简单测量，如使用经纬仪、曲线板等进行测量。
1.高精度测量。
基坑施工对精度的要求非常高，因此需要选用高精度的测量仪器和技术，并且进行定期的校验和校准。
2.动态监测。
基坑施工过程中需要对基坑的变形和沉降进行动态监测，可以使用动态测量仪器进行实时监测。
3.数据处理和分析。
基坑施工过程中会产生大量的测量数据，需要通过专业的软件进行数据处理和分析，得出准确的结果。
在深基坑施工中，测量工作需要与其他工种密切合作，进行实时的沟通和协调。
同时，测量工作要严格按照设计要求和施工规范进行，确保测量结果的准确性和可靠性。
总之，深基坑施工中的工程测量是保证施工质量和安全的重要环节，其要求包括准确定位和确定基坑范围、基坑开挖的控制和监测、基坑支护结构的施工和监测等。
常用的测量方法包括全站仪法、激光测距仪法、GPS定位法和施工测量法。
深基坑工程自动化监测技术及质量控制
深基坑工程自动化监测技术及质量控制发布时间：2021-03-11T09:38:33.443Z 来源：《基层建设》2020年第28期作者：李国勇[导读] 摘要：建筑施工中深基坑作为基础环节，直接影响到建筑物的稳定性与可靠性。
机械工业勘察设计研究院有限公司陕西西安 710000摘要：建筑施工中深基坑作为基础环节，直接影响到建筑物的稳定性与可靠性。
深基坑施工时会受到地质、水文等因素影响，施工环境较为复杂，有必要引入自动化监测技术，提高深基坑施工质量与效率。
文中以自动化监测技术为着手点，分析深基坑工程施工中自动化检测技术应用及质量控制措施。
关键词：深基坑工程；自动化监测；质量控制 1、深基坑工程自动化监测的目的深基坑安全监测信息化是指在深基坑施工过程中进行日常监测时，监测数据采集、传输分析、预警发布与处理全过程通过自动化监测设备采集数据、应用手机、计算机及服务器发布到各终端的技术手段。
深基坑在施工过程中，为了保护在基坑的开挖过程中施工人员的安全，通常会采用深基坑支护结构来挡土，不仅能够保证工程的顺利进行，还能够对周边的建筑和环境都进行保护。
（1）代替传统的人工监测模式，系统性地全方位 24 小时不间断监测；（2）对于一些重要关键性的监测指标，可以加大监测力度，第一时间提供精准的监测数据，满足信息化施工要求；（3）实时对比，超报警值时第一时间发出报警，有效保证基坑施工的安全性；（4）监测效率高、数据精准，避免人工采集误差。
2、深基坑工程自动化监测实施深基坑安全监测信息化技术就是在深基坑施工期间，采用信息化手段动态监测基坑建设状态和周边环境情况。
深基坑监测技术不仅仅作为一种科学技术而存在，更是保障基坑施工安全、质量和效率的重要方法，对于城市化建设的安全有重大保障作用。
现阶段深基坑安全监测技术已经逐渐由数字化监测向信息化监测转变，极大地提高了监控量测的工作速度和数据共享的时效性。
2.1 基准点设置在基坑边坡变形影响以外设置 3 个全站仪后视基准点，基准点不可以随便移动。
深基坑施工监测方案
深基坑施工监测方案深基坑工程是由于场地有限、建筑要求或地下空间的需要等条件引起的工程形式。
深基坑施工属于地下施工，在施工期间，受力环境、土体变形、地下水位的变化等因素均会对施工造成影响。
因此，在深基坑施工中，需要进行一定的监测和管控措施，以降低施工风险。
本文将就深基坑施工监测方案进行探讨。
一、监测对象深基坑施工中，需要进行多项监测。
其中，监测对象主要包括：周边建筑物、挡土墙、支撑结构、地下水位、土体变形等。
周边建筑物：深基坑施工过程中，支护结构的载荷可能会对周边建筑物的承载力产生影响，因此需要采用不同的监测方法进行测量，以保证周边建筑物的安全性。
例如采用水平变形测量技术，追踪建筑物的水平变形情况；采用应力应变测量技术，监测建筑物的应变情况等。
挡土墙：挡土墙是深基坑施工的关键部分，其破坏会对施工造成影响。
因此，需对挡土墙进行一定的监测措施，例如采用水平变形测量、挡土墙内部应力应变测量等技术，确保挡土墙的安全性。
支撑结构：深基坑施工中，支撑结构起着桥梁的作用，因此其安全性至关重要。
支撑结构的监测需要兼顾不同监测技术，例如采用应力应变测量、变形测量等技术综合考虑，以确保支撑结构的安全性。
地下水位：地下水位是深基坑施工中需要重点关注的监测对象，它的变化可能会对施工造成直接影响。
因此，需要对地下水位进行实时监测，并及时调整支撑结构的支撑力度，以保障施工安全。
地下水位的监测通常采用液位计、电测和潜孔测压等技术。
土体变形：土体变形是深基坑施工过程中无法避免的问题。
其合理监测和处理，能够及时报警，有效避免施工风险的发生。
土体变形的监测通常采用变形监测技术，如支撑结构内测点、土壤应变测点等。
二、监测方法深基坑施工监测方法主要分为静态监测和动态监测两类。
静态监测：静态监测是指在施工期间或施工前后采用有限数目的测量点，通过周期性监测来评估基坑工程在整个施工周期内的受力环境和形变情况。
静态监测主要包括水平变形监测、变形监测和应力应变监测等。
深基坑施工中自动化监测技术
深基坑施工中自动化监测技术摘要:自动化监测是指借助固定点的空间相对位移，判断监测对象变形状况，并对可能发生的塌方危险实施数字化预测。
将其应用在深基坑施工中，不仅可以优化施工方案，还能掌握基坑周边沉降变化，了解基坑施工对周边环境产生的影响。
关键词：自动化监测技术；基坑监测；应用分析引言基坑支护结构和重要建（构）筑物自动监测系统的实施，有利于施工单位和安监部门随时快速掌握基坑工程的技术指标，可以弥补传统监测的诸多技术和管理缺陷。
采用定站、增加观测频率的方法，利用软件平台整合数据，对锚索的水平位移、周边道路及地表沉降、支撑轴向力、锚索应力、深层水平位移、地下水位、周边建筑物沉降等进行全天候24小时动态监测。
1.基坑检测技术概述在建筑事业不断发展的当下，基坑开挖的施工深度在不断加深，从之前的5～7m已经发展到现在的20m。
由于施工中的土体性质、地下环境、荷载条件等都具有复杂性，因此在施工过程中，要对土体性状、地下环境、设施变化、邻近建筑物等进行有效的监测，来保证施工的安全性。
在对一些环境要求严格、大中型复杂项目进行施工的过程中，从以往的工作经验中往往难以找到相应的借鉴参考，这就需要通过现场监测来进行施工。
（1）要了解基坑的设计强度就要以数据监测为基础，这样还能为降低工程成本提供参考；（2）对地下管线、地下土层、地下设施，以及对地面建筑的影响程度等施工环境进行了解；（3）可以及时发现险情并进行预报，以便采取及时的安全补救措施。
2.基坑施工监测对象2.1基坑支护结构内力信息在建筑⼯程施⼯时，如未及时解决基坑施⼯环节技术难题，基坑结构稳定性将受到影响。
当基坑结构出现形变现象时，还会诱发严重安全事故。
基坑监测对象众多，作为重点构成之⼯，支护结构内力监测对于结构形变控制起到的作用不可忽视。
为强化监测结果精确程度，应在基坑开挖阶段将应力计或应变计等监测设备设置在指定位置，完成后续施⼯环节中基坑表面及内部结构应力变化特征收集。
浅议基坑开挖施工中的动态监测方法
的环境保 护 问题 已经成 为基坑支护 中诸多 问题 的重 中之重 。因此 深基 坑工 程施 工 的好 坏 ，直接 影响 到基 坑工 程 的造价 和安 全 ， 同时 ，保
护邻近建 筑 （ 管道 ）的安全并保证其 正常使用 具有重 大的经济 效益 或
和社会效益。
且 测 量控 制 点要 安全 ，其位 置 不要 设在 变 形 、位移 区内 。（ 测 点 其
３ ２围护 结 构 、被 围 护 土 体 的 侧 向 位 移 ． 围护 结构和 被围护土 体的侧 向位 移监 测使用 的仪器是测斜 仪。测
斜仪是一种可以精确地测量沿铅垂方 向土层或围护结构 内部水平位移的 工程 测量 仪器 ，可 以用来 测量 单 向位 移 ，也 可 以测 量 双 向位 移 ，再 由两个方 向的位移 求 出其矢 量和，得到位移 的最大值 和方 向。本工程 采用加拿大 Ｒ ｅ Ｔ Ｓ ｏ ｋ ｅ ｔ公司制造 的测斜仪 ，精度 ０ ５ ｍ ． ｍ ；测斜 管采用 中 ７ ０高精 度 Ｐ ｃ专用测斜 管；单位测量深度 为 ０ ５ Ｖ ． ｍ。 ３ ２ １测斜 管的埋设 ．． （ １）围护 桩 内的测 斜 管在 吊放 钢筋 笼之 前 ，就绑 扎在 钢筋 上 ，
内用 粘 土 密 封 。
随钢筋 笼一起放 入桩孔 内：土体 内的测斜 管就在预 定的测斜管 埋设位 置钻 孔 。根据 基坑 的开挖 总深度 ，确 定测斜 管 孔深 。 即假定基 底标 高 以下某 一位置 处 围护 结构后 的土体侧 向位移为零 ，并 以此作 为侧 向
位移的基准 。 （ ２）安装 测斜 管时 ，随 时检查其 内部 的一对 导槽 ，使其 始终 分 别与坑壁 走 向垂 直或平行 。测斜管顶 部和 底部都 要装 上盖子 ，防止砂 浆 、 泥 浆 及 其 他杂 物 入 内 。 （ ３）测斜 管固 定完 毕后 ，用 清水 将测斜 管 内冲洗 干净 ，将探 头 模型 放入 测斜 管 内 ，沿导 槽上 下滑 行一遍 ，以检 查导槽 是否 畅通无
探讨深基坑工程自动化监测技术
探讨深基坑工程自动化监测技术摘要：现如今，深基坑施工过程当中需要对内部安全性加强重视，因为很容易受到施工环境和施工技术等方面因素的影响。
可以通过系统化监测来保障深基坑施工质量和施工安全，能够对深基坑工程相关区域的土体情况进行分析，根据基础信息来进行支护结构的设计和施工，充分保障施工安全。
结合以上内容，本文主要是以实际工程为研究对象，根据深基坑工程自动化监测技术来进行深入分析，并且希望可以给予相关人士一些帮助和借鉴。
关键词：深基坑工程；自动化监测；关键技术引言目前深基坑工程仍然应用人工监测，人工监测在应用过程当中存在不足，主要表现为信息反馈速度较慢，花费周期较长，并且人力成本在不断的上涨。
现如今施工单位需要对深基坑受力和形变情况进行动态监测，能够充分了解施工风险性。
因此深基坑自动化监测技术得到了有效应用，并且在实施过程当中需要发挥现实作用。
1自动化监测系统概述深基坑自动监测需要把数据收集和分析处理作为重点，然后技术人员根据系统层次情况来实现多种类型数据的采集和分析处理工作。
目前数据传感器在应用过程当中需要进行数据识别，数据收集器可以进行数据传输，计算机和相关软件能够发挥自身作用，可以根据软件来对数字信号进行深入分析，及时进行数据中心的传输工作。
深基坑自动化监测数据需要数据采集器和控制系统发挥自身作用，由此来保障建筑结构的安全性和稳定性，并且根据实际情况来出完整报告。
2案例概况喜峰道站主要是地铁七号线一期工程终点站，车站主体是南北走向。
就以本站台为研究对象来进行深入分析，该站台主要有地下两层，车站中心里程右DK35+974.187，车站长度为517m，标准段宽度为21.1m，可以结合宽度情况来进行深入分析；设置有3组风亭，11个出入口，其中7个出入口预留。
工程位于市中心，因此，地理环境具有复杂性，在施工过程当中容易受到外部因素的干扰，周围高层建筑数量较多，车流量和人流量较多，因此白天很容易出现交通堵塞。
深基坑监测工程施工方案
深基坑监测工程施工方案一、引言深基坑工程是指在建设中需要挖掘深度超过一定限度的地下工程。
由于深基坑施工对周围环境和土地稳定性造成较大影响，因此在施工过程中需要进行全面的监测和控制，以确保工程安全顺利进行。
本文将针对深基坑监测工程的施工方案进行详细介绍。
二、监测方案2.1 监测内容•地表位移监测•地下水位监测•周边建筑物变化监测•地基变位监测2.2 监测设备•测斜仪•水准仪•沉降仪•压力计2.3 监测频率•地表位移：每日监测•地下水位：每周监测•建筑物变化：每月监测•地基变位：每季度监测三、监测方案实施3.1 规划布点根据深基坑的具体位置和周边环境，确定监测设备的布点位置，并进行标记。
3.2 安装监测设备由专业技术人员安装监测设备，确保设备连接正确、稳定。
3.3 数据采集与传输监测设备将采集到的数据传输至监测中心，实现实时监测和数据记录。
3.4 数据分析与报告监测数据进行专业分析，生成监测报告，并根据监测结果调整施工方案。
四、应急预案4.1 突发情况处理一旦发现异常情况，立即启动应急预案，停止施工并通知相关部门。
4.2 紧急措施根据具体情况采取必要的紧急措施，保障工程安全和周边环境稳定。
五、施工总结深基坑监测工程在施工过程中必须严格按照监测方案执行，确保监测数据准确可靠。
只有做好监测工作，才能及时发现问题并采取相应措施，保障深基坑工程的安全顺利进行。
以上是深基坑监测工程施工方案的基本内容，希望对相关工程的实施提供一定的参考和指导。
基坑监测指南
基坑监测指南1. 简介本文档旨在提供一份基坑监测指南，以协助项目团队在基坑施工过程中进行有效的监测和控制。
基坑施工是建筑工程中重要的一环，合理的基坑监测能够确保施工安全和工程质量。
2. 监测目标基坑监测的主要目标是及时发现、识别和解决基坑施工中可能出现的问题，确保施工过程的安全性和稳定性。
常见的监测目标包括但不限于：地下水位变动、土体变形、地下管线变化、地下水质变化等。
3. 监测方法与设备在进行基坑监测时，需要选择合适的监测方法和设备。
根据监测目标的不同，常用的监测方法包括测点观测、导线水准测量、土压力测量、振动测量等。
相应的监测设备包括测量仪器、传感器、记录仪等。
4. 监测频率与时长基坑监测的频率和时长应根据具体情况确定。
常规情况下，监测频率应保持一致，并且根据工程阶段的不同进行调整。
监测时长通常需要覆盖整个基坑施工周期，以便全面了解施工过程中的变化和演化。
5. 监测数据与分析监测数据的收集和分析是基坑监测工作的重点和关键。
收集到的监测数据应及时整理、分析和报告，以便项目团队进行有效的决策和控制。
数据分析可以采用统计方法、趋势分析、模型预测等手段。
6. 监测报告与应对措施基坑监测报告是对监测工作的总结和评估，同时也是项目团队制定应对措施的依据。
监测报告应清晰、准确地呈现监测数据和分析结果，并提出相应的应对建议和措施。
7. 注意事项在进行基坑监测时，需要注意以下事项：- 监测设备的选择应依据监测目标和具体条件进行；- 监测数据的收集和记录要及时、准确；- 监测过程中要注意设备维护和校准；- 监测团队成员应具备相应的专业背景和技能；- 监测过程中要重视安全问题，并采取必要的防护措施。
8. 结论基坑监测是基坑施工过程中必不可少的环节，对于保障施工安全和质量至关重要。
本指南提供了基本的监测指导，项目团队在实际工作中应根据实际情况进行具体措施的制定和调整。
深基坑工程自动化监测技术研究
深基坑工程自动化监测技术研究发布时间：2021-09-27T06:49:25.727Z 来源：《城镇建设》2021年第14期作者：何学彬[导读] 在深基坑工程的施工过程中通常包括开挖土方、支护结构施作以及降排水处理等多个施工环节，涉何学彬河北天元地理信息科技工程有限公司，河北省廊坊市，065200摘要：在深基坑工程的施工过程中通常包括开挖土方、支护结构施作以及降排水处理等多个施工环节，涉及多个专业技术领域，客观上加大了深基坑工程施工的安全风险系数。
因此在深基坑工程的施工中应在传统工程监测技术的基础上，加强对各种自动化、信息化先进自动监测技术的研究和应用，利用自动化监测系统对深基坑工程施工的全过程进行全方位的动态监测，准确测定深基坑工程位移沉降等指标参数，并自动完成对监测数据的分析处理，从而及时发现深基坑工程中的异常情况，以确保预警提示具有更高的即时性和准确性，为深基坑工程的顺利实施奠定良好的基础，推动我国监测技术以及深基坑工程施工质量的全面提升。
关键词：深基坑；自动化；监测技术基坑作为城市地铁、隧道及高层建筑的基础性工程，其设计的合理性与施工的安全性，均会对整个工程建筑产生较大的影响。
基坑工程具有较强的综合性，其涵盖了地质、岩土、环境、结构等多个学科，且具有较高的风险性，所以，在基坑施工过程中需严格监控支护结构的稳定性以及周边环境的变形程度，以减少因基坑失稳造成的人员财产损失。
1自动化监测系统基坑自动化监测系统主要包含传感端、采集端、平台端、应用端四大部分。
前端传感器进行实时监测工作，监测数据通过有线/无线通讯技术传输到采集端，接着由采集端进行数据去噪、数据解算等工作。
然后利用GPRS远端发送将数据发送至云端服务器，所有数据经网关检校后，由云平台对外进行数据展示，并开放多个云平台账号，供应用者进行数据查看和数据分析等工作。
在深基坑自动监测系统中，传感端主要包括全站仪、倾角仪、渗压计、钢筋计、反应计等一系列传感器。
浅谈基坑开挖监测措施
广东建材 ２０ 年第６ ０７ 期
检测与监理
随钢 筋 笼 一 起 放入 桩 孔 内 ； 土体 内的 测斜 管 就 等 项误 差 ， 在基 坑 监测 中 ， 但 受环 境 条件 的 限制 ， 后视 钢 筋 上 ， 前 距 可 能根本 无法 相等 ，只 要每 次 测 量位 置保 持 一致 ， 即 在 预 定 的测 斜 管 埋 设位 置 钻 孔 。根据 基 坑 的 开挖 总深
为加 固地基 考虑 。 ３ ０预应 力 管桩 单桩承 载力 标准 值 ０ 设计 为 ７ ０ Ｎ ５Ｋ 。
（） 周 围的环 境要密 切 了解 ，要经 常巡 查 工地 ， ３对 发
现 排 水 管道 等 及 时 与有 关 部 门联 系 、 处理 ， 要 时工 地 必
要 停工 ， 处理 后再 进行 施工 。 待
的意 义 ， 因此 深 基 坑 施 工 中监 测 需 随 时 进 行 ， 常 是 １ 通 次 ／ ， 测量 对象 变 化快 的关键 时期 ， 能每 天 需进 行 ｄ在 可
数次 。
由于 这个鲜 明的特 点 ， 得深 基 坑 施工监 测 有其 自 使
基 坑 监测 的时 效 性要 求 对 应 的方 法 和 设备 具 有 采
涌 现 。 坑支 护工 程是 建筑 施工 中不 可或 缺 的一种 施工 基
方法 ， 其施 工过 程 极易 发生坍 塌 伤亡 事 故 。因此 在理 论
１ ． ２高精度
普 通 工程 测 量 中误 差 限值 通 常在 数 毫 米 ， 例如 ６ ｍ ０ 分 析指导 下有 目的地进 行工 程动 态监 测 十分 必要 ， 方 以下 建筑 物 在测 站 上 测定 的高差 中误 差 限值 为 ２ ５ ｍ 一 ．ｍ ， 面可及 时采 取技 术措 施 防止 发生 重大 工程 事 故 ， 另一 方 而 正 常 情 况 下 基 坑 施 工 中 的 环 境 变 形 速 率 可 能 在
深基坑中基坑监测技术的应用
深基坑中基坑监测技术的应用摘要：基坑监测技术是深基坑施工技术的重要组成部分。
要借助各种监测技术，对深基坑支护结构变形进行监测，形成合理有效的监测系统，有效地提升深基坑施工的安全性以及稳定性，以全面提升深基坑施工的质量及效率。
关键词：深基坑；基坑监测技术；应用探讨引言基坑工程的施工风险系数较高,尤其是深基坑,一旦发生基坑坍塌事故,就可能造成无法挽回的损失。
因此,国家和建筑行业对基坑工程的施工质量和安全管理给予了极大的关注,并采取了多种措施来保证基坑施工质量与安全。
在当前的基坑监测工作中,大多数监测单位仍然采用传统的人工监测方式,这种监测方式成本高、效率低,容易受人为等因素的干扰。
有时候,人工操作会造成数据失真、监测数据难以及时共享等问题。
而将自动化监测系统与云平台等新技术结合在一起,可以实现监测技术的简单化,这也是基坑监测技术的重要发展趋势。
本文对基坑监测技术应用现状与发展方向进行了探讨。
1深基坑中基坑监测技术的应用现状1.1水平位移监测技术的应用（1）全站仪监测技术。
全站仪的全称是全站型电子速测仪,它是由机械、光学、电子元件等组成的测量仪器,可以对水平角、竖直角、斜距、平距以及高程的测量数据进行处理。
因为该测量仪器只需要安置一次就可以完成测站上所有的测量工作,所以被称为全站仪。
全站仪普遍应用于基坑水平位移监测中,其监测方法主要有极坐标法、小角法、自由设站法等。
其中,极坐标法是常用的测量方法,自由设站法能够解决不通视的问题。
近年来,随着全站仪测量精度的不断提高,加上测量理论的创新发展,人们在基坑竖向位移监测中也引入了全站仪进行监测。
相关的研究理论和测量实践也证明了全站仪监测技术的实用性。
（2）激光扫描仪监测技术。
随着科学技术的发展,借助激光扫描仪进行水平位移监测的技术在实践中逐步崭露头角。
在应用激光扫描仪监测技术的过程中,工作人员需要按照激光测距的基本理论,通过向被监测对象发射激光来获得反射信号,然后从反射信号中获取高密度点云数据,进而依照数据进行三维模型重构。
深基坑三维扫描-动态监测及变形预测立体监测系统构建综合施工工法
深基坑三维扫描-动态监测及变形预测立体监测系统构建综合施工工法深基坑三维扫描-动态监测及变形预测立体监测系统构建综合施工工法一、前言随着城市建设的快速发展，深基坑工程在城市建设中起着至关重要的作用。
然而，深基坑工程的施工难度较大，存在一定的风险。
为了确保施工过程的安全有效，提高施工质量，引入深基坑三维扫描-动态监测及变形预测立体监测系统构建综合施工工法成为一种重要的选择。
二、工法特点深基坑三维扫描-动态监测及变形预测立体监测系统构建综合施工工法是结合了三维扫描技术、动态监测技术和变形预测技术的一种全新施工工法。
其主要特点包括以下几个方面：1. 可以实时监测基坑变形情况，及时发现和解决施工中的问题。
2. 利用三维扫描技术可以获取高精度、大范围的基坑数据，为后续工程施工提供准确的参考。
3. 通过动态监测技术可以实时监测深基坑的应力状态，提前预警施工风险。
4. 基于变形预测技术可以预测基坑的变形趋势，为工程施工和后续结构设计提供依据。
5. 结合立体监测系统可以全方位监测基坑的水平、垂直变形情况，保障施工安全。
6.该工法可以实现施工过程的数字化和信息化管理，提高施工效率和质量。
三、适应范围深基坑三维扫描-动态监测及变形预测立体监测系统构建综合施工工法适用于各类复杂、大型基坑工程，特别是沉积地层复杂、地下管线较多的情况下，能够提供精确的施工参考和安全保障。
四、工艺原理该工法通过三维扫描技术获取基坑的实时数据，结合动态监测技术对基坑的应力状态进行实时监测，并采用变形预测技术预测基坑的变形趋势。
在施工阶段，根据预测的变形情况，采取相应的技术措施进行加固和处理，保障基坑的稳定和安全。
该工法在实际施工中经过多次验证，具有丰富的实践经验，保障了工程的稳定性和顺利进行。
五、施工工艺施工工法的每个施工阶段都严格按照工程设计和监测结果进行操作。
具体施工过程包括基坑开挖，土方运输，基坑加固，混凝土浇筑，边坡处理等。
在每个阶段都要进行三维扫描和动态监测，将数据输入到立体监测系统进行分析和预测，根据预测结果进行相应的施工措施。
深基坑施工要点(实用资料)
深基坑施工要点（实用资料）(可以直接使用，可编辑优秀版资料，欢迎下载）1 现场勘查与环境调查1.1在现场勘查与环境调查之前应取得以下资料1工程勘察报告和基坑工程设计文件；2附有坐标和周边已有建(构）筑物的总平面布置图；3基坑及周边地下管线、人防工程及其他地下构筑物、障碍物分布图；4拟建建（构）筑物相对应的±0。
000绝对标高、结构类型、荷载情况、基础埋深和地基基础型式及地下结构平面布置图；5基坑平面尺寸及场地自然地面标高、坑底标高及其变化情况;1.2 现场勘查及环境调查要求1。
2.1基坑周边环境调查应查明以下内容：1周围2～3倍基坑深度范围内建（构）筑物的高度、结构类型、基础型式、尺寸、埋深、地基处理情况和建成时间、沉降变形、损坏情况等使用现状；2周围2~3倍基坑深度范围内各类地下管线的类型、材质、分布、重要性、使用情况、对施工振动和变形的承受能力，地面和地下贮水、输水等用水设施的渗漏情况及其对基坑工程的影响程度；3对基坑及周围2~3倍基坑深度范围内存在的旧建筑基础、人防工程、其他洞穴、地裂缝、河流水渠、人工填土、边坡等不良工程地质现象，应查明其空间分布特征和对基坑工程的影响；4基坑周边道路及运行车辆载重情况；5基坑周边地表水的汇集和排泄情况；2 施工工艺2.1 土钉支护2.1.1 土钉墙支护施工应配合挖土作业进行，应符合下列要求：1 挖土分层厚度应与土钉竖向间距协调同步，逐层开挖并施工土钉，禁止超挖;挖土分段段长不得超过设计规定值;预留土墩尺寸不应小于设计值;2 开挖后应及时封闭临空面，应在24h内完成土钉安设和喷射混凝土面层；在淤泥质地层开挖时，应在12h内完成土钉安设和喷射混凝土面层;对可能产生流动的土，土钉上下排距较大时，宜将开挖分为二层并应严格控制开挖分层厚度,及时喷射混凝土底面层；3 上一层土钉完成注浆后，应满足设计要求或至少间隔72h方可允许开挖下一层土方；4 施工期间坡顶应严格按照设计要求控制施工荷载；5 土钉支护应设置排水沟、集水坑、坑内排水沟离边壁宜大于1m；坡面应按设计要求分层设置水平向泄水管;6 周边环境变形控制指标要求高时，应严格控制土方开挖设备及其他振动源对土钉侧壁发生碰撞和产生振动;7 环境调查结果显示基坑侧壁地下管线存在渗漏可能，或存在地表水补给的工程，应反馈修改设计，适当提高土钉设计安全度，必要时调整支护结构方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YF-ED-J5949
可按资料类型定义编号
深基坑开挖施工中的动态监测方法实用版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
（示范文稿）
二零XX年XX月XX日
深基坑开挖施工中的动态监测方
法实用版
提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
鉴于深基坑的复杂性和不确定性，理论计
算还难以全面准确地反映工程进行中的各种变
化，故在理论分析指导下有目的地进行工程监
测十分必要。
利用其反馈的信息和数据，一方
面可及时采取技术措施防止发生重大工程事
故，另一方面亦可为完善计算理论提供依据。
1、工程概况
大石站位于广州市番禺区北组团中心区规
划的新光大道下。
车站呈一字型南北走向。
车
站总长279.444m，基坑标准段宽19.7m，北端屏蔽线换乘区宽度为38.64m，开挖深度平均为13.8m.北端布置屏蔽线，车站呈丁字形换乘，总体为明挖地下两层车站。
标准段结构形式为钢筋混凝土双层双跨结构。
车站主体围护结构采用钻孔灌注桩，直径为1200mm，间距1350mm，桩长18m～25m.桩间止水采用Φ600mm单管旋喷桩，深入不透水层1.0m.内支撑采用三道Φ600钢管支撑，第一支撑间距5.6～6.5m，施加200kN预应力，第二、三道支撑间距2.8～3.5m，分别施加600kN及350kN预应力。
2、监测项目
基坑开挖过程中，围护结构位移、内力、
支撑轴力等都有变化，采用多项监测手段，其结果可以互相验证。
监测项目及方法见表1.监测频率为：基坑开挖过程中每天一次，主体结构施工时3天一次。
3、监测方式与方法
3.1地面沉降、桩顶水平位移
沉降观测使用仪器是精密水准仪和铟合金水准尺。
桩顶水平位移使用全站仪。
这些都是常用的测量仪器。
在这里要注意的是，要使用相同的仪器，在相同的位置上，由同一观测者按同一方案施测。
而且测量控制点要安全，其位置不要设在变形、位移区内。
3.2围护结构、被围护土体的侧向位移
围护结构和被围护土体的侧向位移监测使
用的仪器是测斜仪。
测斜仪是一种可以精确地测量沿铅垂方向土层或围护结构内部水平位移的工程测量仪器，可以用来测量单向位移，也可以测量双向位移，再由两个方向的位移求出其矢量和，得到位移的最大值和方向。
本工程采用加拿大RockTest公司制造的测斜仪，精度0.5mm；测斜管采用Φ70高精度PVC专用测斜管，单位测量深度为0.5m。
3.2.1测斜管的埋设
（1）围护桩内的测斜管在吊放钢筋笼之前，就绑扎在钢筋上，随钢筋笼一起放入桩孔内；土体内的测斜管就在预定的测斜管埋设位置钻孔。
根据基坑的开挖总深度，确定测斜管孔深。
即假定基底标高以下某一位置处围护结构后的土体侧向位移为零，并以此作为侧向位
移的基准。
（2）安装测斜管时，随时检查其内部的一对导槽，使其始终分别与坑壁走向垂直或平行。
测斜管顶部和底部都要装上盖子，防止砂浆、泥浆及其他杂物入内。
（3）测斜管固定完毕后，用清水将测斜管内冲洗干净，将探头模型放入测斜管内，沿导槽上下滑行一遍，以检查导槽是否畅通无阻，滚轮是否有滑出导槽的现象。
由于测斜仪的探头十分昂贵，在未确认测斜管导槽畅通时，不允许放入探头。
（4）测量测斜管管口坐标及高程，做出醒目标志，以利保护管口。
现场测量前务必按孔位布置图编制完整的钻孔列表，以与测量结果对应。
3.2.2操作要点
（1）连接探头和测读仪。
当连接测读仪的电缆和探头时，要使用原装扳手将螺母接上。
检查密封装置、电池充电情况（电压）及仪器是否能正常读数。
当测斜仪电压不足时必须立即充电，以免损伤仪器。
（2）将探头插入测斜管，使滚轮卡在导槽上，缓慢下至孔底以上0.5m处。
注意不要把探头降到套管的底部，以免损伤探头。
测量自下而上地沿导槽全长每隔0.5m测读一次。
为提高测量结果的可靠度，每一测量步骤中均需一定的时间延迟，以确保读数系统与环境温度及其他条件平稳（稳定的特征是读数不再变化）。
若对测量结果有怀疑可重测，重测的结果将覆盖相应的数据。
（3）测量完毕后，将探头旋转180°，插入同一对导槽，按以上方法重复测量，前后两次测量时的各测点应在同一位置上；在这种情况下，两次测量同一测点的读数绝对值之差应小于10%，且符号相反，否则应重测本组数据。
3.3围护结构的内力、支撑轴力测量
此两项的监测选用国产GJJ型振弦式钢筋计和DKY—51—2型振弦读数仪。
3.3.1钢筋计的安装
围护桩内的钢筋计焊接在钢筋笼主筋，当作主筋的一段，焊接的面积不应少于钢筋的有效面积。
在焊接钢筋计时，为避免热传导使钢筋计零漂增加，需采取冷却措施，可用湿毛巾或流水冷却。
钢支撑的钢筋计是焊接在端头附近，两侧对称各布置一个。
3.3.2钢筋计的原理
振弦式钢筋计的工作原理是：当钢筋计受轴力时，引起弹性钢弦的张拉变化，改变钢弦的振动频率，通过频率仪测得钢弦的频率变化即可测出钢筋所受作用力的大小，换算而得混凝土结构或钢支撑所受的力。
3.3.3钢筋计操作要点
（1）做好钢筋计传感部分和信号线的防水处理；
（2）仪器安装前必须做好信号线与钢筋计的编号，做到一一对应；
（3）钢筋计焊接必须保证质量；
（4）钢筋计安装好后，浇混凝土前测一次初值，基坑开挖前测一次初值；
（5）测数时，同时用温度计测量气温，考虑温度补偿。
3.4围护结构侧土压力
3.4.1土压力计的安装
测量侧压力时，土压力计如图1所示，绑扎于钢筋上，接触面紧贴土体一侧。
但根据实际操作经验，土压力计绑扎在围护结构的钢筋上，成功的把握不是很大，因为在浇混凝土时，难以保证混凝土不包裹土压力计。
最好的安装方法还是在围护结构的外面钻孔埋设土压力计，并在孔中注入与土体性质基本一致的物质，填实空隙。
3.4.2土压力计的工作原理
土压力计使用双膜钢弦式。
工作原理跟钢筋计基本相同，其接触面对变化不大的土压力较为敏感，受力时引起钢弦振动或应变片变形，弦的自振频率也发生变化。
利用脉冲激
励，使钢弦起振，并接收其频率。
按事先标定的“压力-频率”关系曲线，即得出作用在土压力计上的压力值。
4、信息化管理
针对本工程监测的特点，成立了由4人组成的专业监测小组，其中2人具备测量、土力学、结构力学、钢筋混凝土结构、计算机等方面的知识。
组长负责工程监测计划、组织及监测的质量审核。
施工监测过程中，在可行、可靠的原则下收集、整理各种资料，各监测项目的监测值不能超过根据设计要求和经验确定的管理基准值，除此之外，还会同有关结构工程人员按照信息化施工程，对各项监测资料进行科学计
算、分析和对比。
从而做到：（1）减少施工的盲目性，及时发现施工过程中的异常并预警，预测基坑及结构的稳定性和安全性，提出工序施工的调整意见及应采取的安全措施，保证整个工程安全、可靠推进。
（2）通过监测数据的搜集为基坑支护的动态设计提供了充分的依据，从而优化设计，使主体结构设计达到优质、安全、经济合理、施工快捷的目的。
本基坑从20xx年7月1日开始土方开挖到20xx年8月16日主体结构封顶，整个施工过程中各项的监测数据表明，基坑未出现异常情况，测值均在正常范围内。
