35kv变电站受电方案范本
35KV送电方案
35KV送电方案目前主要电气设备已经安装完毕，高低压线缆敷设基本完成，为了调试主要设备，测试设备的运行能力，现计划进行小功率并网测试，分组进行每一路设备的运行情况，如果出现问题方便及时纠正。
具体送电方案如下：一、一次接线方案本次方案中计划使用站外施工电源线路作为输电线路进行小功率并网测试。
光伏电站共计20个1MW发电单元，每5个发电单元为一回线路送至35KV配电室，光伏电站共计4回进线至35KV配电室。
35KV配电室内配置有进线柜4面、厂用电出线柜一面、主变进线柜一面、SVG无功补偿柜一面、PT柜一面、接地变柜一面，柜子之间采用铜排连接。
电站小功率并网测试一次接线方案：通过施工电源连接至综合区站用箱式变压器高压侧，通过厂用电开关柜对厂区内所有逆变器室供电，进行并网测试，详细的接线方案如下：光伏电站共有4台厂用箱变，其中250KVA一面、80KVA一面、50KVA两面，综合区的站用箱变，配有高压柜4台，一面馈线柜接至外接35kV施工电源,一面馈线柜接至35kV所用电出线柜，一面计量柜，一面馈线柜接至下一个厂用箱变，将250KVA厂用箱变作为系统电源提供至35KV配电室，将该电源作为厂区内并网电源使用。
并网调试时该电源作为系统电源进入各个逆变器室。
接线示意图见附图二、二次配置方案因为目前二次保护设备还没有配置到位，此次是小容量送电，由于35KV配电室内开关柜的线路保护装置均为DC220V供电，现场不具备直流电源供电条件，计划采用250KVA厂用箱变内的线路保护装置（该装置为AC220V供电）作为二次保护，计划接入的电网容量为500KW，计算得到35KV出口端口电流：设定参数如果电流超过6.598就断开线路，用此简单的方式进行线路和设备的保护。
三、实验调试在35kV送电前应做好35kv所有开关设备的调试及耐压测试，已经安排了实验队伍对高压线缆进行耐压试验。
设备的调试需要220V低压用电，需要将站用电系统配置到位，现场的四台站用变压器将为每个逆变器室提供照明用电，设备的调试用电取自照明配电箱。
35KV电石变系统受电方案设计设计
35KV电石变系统受电方案十一冶电气公司DT一刘宝生前言：35KV电石变工程，设计分为四组；每组主要均由三台35KV/11OOOKVA单相有载调压电炉变压器，经过外部联结，构成的三相变电器【具有星-三角切换功能】和高压开关柜、中心点柜、炉前测控柜、炉前保护柜、炉前计量柜、炉用进线差动保护柜、炉用出线差动保护柜、后台测控柜、后台计量柜、计算机等组合而成。
其测控保护较为复杂；为实现一次送电成功，确保受电按计划、有步骤的进行，并充分保证受电过程中人身和设备的安全，促成受电工作的顺利完成，特制定此方案。
第一章单体试验一、变压器( 一) 变压器到现场后，会同各方代表进行外观检查，应没有碰伤或者漏油现象；（二）、附件箱同时检查，根据装箱清单一一清点各附件，数量应无误，外观无损伤；(三)、收集、审核厂家资料、合格证、厂家试验报告（包括有载开关、压力释放阀、瓦斯继电器等附件）。
(四) 变压器附件安装完毕后，变压器油经循环过滤至合格且注进变压器至符合要求的位置后。
（1）、静置24小时后，从变压器取油孔取油样进行耐压试验，其击穿电压应大于40KV；（2）、有载调压开关操作箱电气回路绝缘检查无误后，手动升、降档，动作应灵活、档位指示正确。
给操作箱接上临时电源，进行就地电动操作，电源相位、档位行程、终点行程等保护应符合要求；(五)、直流电阻测量。
1、操作有载调压开关到输出电压最低档位；2、从低往高调档逐步测量高压侧直流电阻应合符要求；3、测量低压绕组的直流电阻应合符要求；（六）、变比试验1、操作有载调压开关到最低档位；2、从低往高逐步测量各档的变比；3、所有分接的变压比与厂家铭牌数据相比应无明显差别，且应符合变比的规律。
而且误差在额定分接头时为±0.5%。
（七）、测量tgδ之前，先测量绕组连同套管的绝缘电阻、吸收比绝缘电阻不应低于出厂试验值的70%，吸收比与出厂值相比应无明显差异，在常温下不应小于 1.3；（八）、油样试验合格、绝缘及吸收比符合要求的情况下，测量介质损失角tgδ，测量时应采用反接法，被测绕组的tgδ值不应大于产品出厂试验值的产品技术要求；(九)、工频耐压：施加工频68KV，历时一分钟，应无异常。
35KV总降受送电方案
中国化学工程第六建设公司新浦化学（泰兴）有限公司20万吨/年VCM工程35KV总降/变配站受送电方案审批：日期2006-09-12 审核：日期2006-09-12 编制：日期2006-09-12中国化学工程第六建设公司新浦VCM项目部35KV总降/变配站受送电方案1、编制说明2、编制依据3、工程概况4、受送电前准备5、受送电前检查工作与模拟试验6、受送电操作7、质量安全保证措施8、人力计划安排9、主要施工机具1编制说明为确保35KV总降及变配站安全可靠受、送电特编制本方案，受、送电前检查，受、送电操作步骤必须严格执行本方案规定。
2、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收规范》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程3、工程概况3、1系统的运行方式35KV系统为两路进线，线路变压器接线，单母线分段运行，不设分段开关。
10KV系统为单母线分段运行，设分段开关，自动投切，有两台压变避雷器柜，4路10/0.4KV变压器馈电输出。
继电保护系统采用综合保护继电器，进线柜、馈电柜的断路器操作在本柜上执行。
35KV、10KV操作系统电源为直流220V，由直流屏提供。
设置一套智能监控系统，与全厂主监控系统联网通讯，实时监控。
3、2主要设备实物工作量设备名称技术参数单位数量备注油侵式变压器 35KV 12500KVA 台 2干式变压器 10KV 1000KVA 台 2干式变压器 10KV 2000KVA 台 210KV高压柜台 23直流屏台 3低压开关柜台 604、受送电前准备4.1 配电室土建工程、装饰工程已完工，并通过管理公司验收。
4.2 受电后无法进行的和影响运行安全的电气安装工程已施工完毕。
4.3 受电后无法进行的和影响运行安全的电气调试工作已完毕。
4.4 直流系统有稳定电源，并已投入运行。
4.5 保护性网门、盖板以及所有与受电部分隔绝的安全措施齐全。
35KV变电站送电措施
一、工程概况：（一）工程设计:该站设计规模：35KV进线1回路，主变容量10000KVA；10KV保安电源1回路。
10KV系统为单母线分段接线，10KV出线14回路，10KV电容补偿2回路，消谐回路2回路，保证了供电的安全可靠及经济运行。
现有1台主变为有载调节变压器，35KV及10KV高压开关均为真空断路器，35KV及10KV开关柜均采用微机综合保护装置。
（二）我矿现有负荷由矿区内10KV临时变电所供电，该电源来自彭集35KV 变电站。
该临时变电所内高压柜为我矿35KV变电站10KV二段高压柜。
（三）电气主接线系统图。
（附图）二、编制方案依据：1、《电气建设施工、验收及质量验评标准汇编2、《火电施工质量检验及评定规范》3、《电气装置安装工程电气设备交接试验标准GB50150---914、《电力建设安全操作规程》5、山东省济南冶金设计院股份有限公司设计图纸、设备出厂技术资料。
6、山东盛鑫矿业有限公司35KV变电站一次系统接线图。
三、送电方案及范围：1、由李楼220KV变电站35KV侧出线送电至山东盛鑫矿业有限公司35KV变电站35KV进线柜35KV母线。
2、1#主变。
3、10KVⅠ段母线。
四、送电前应具备的条件：㈠按照施工图纸及技术资料安装完毕并根据施工及验收规范检查合格。
㈡各种安装、检查及记录、调试、试验及记录合格，记录资料齐全。
㈢送电方案审批通过，并向送电人员进行技术交底。
㈣送电用的专用工具、防护用品、警告牌类及记录表格准备齐全。
㈤有关一、二次设备编号清楚、正确，安全标志明显齐全，所有电气设备接地良好，孔洞封堵完毕，凡送电区域必须挂警示牌。
㈥所有一、二次设备必须进行操作传动试验检查完毕，所有保护装置按定值整定并校验完毕。
㈦设置好足够防火用品及用具并组织好消防人员及车辆等。
㈧通讯工具应满足送电的要求，要配备通讯电话。
㈨操作值班人员应上岗，按时作好记录。
五、送电组织和领导：为了使送电工作顺利进行，组织一个强有力的领导班子，现场组织协调送电工作，做好送电前的各项准备及检查督促工作，督促参加送电试运人员按方案进行，做好必要的安全措施，确保送电试运一次成功。
35KV开关站送电措施
35KV开关站送电措施编制：审核：批准：目录一、工程概况 (3)二、编制依据 (4)三、受电应具备的条件 (4)四、受电前的检查及准备工作 (6)五、受电的方法及步骤(附一次系统图） (9)六、验收标准 (15)七、环境及健康安全 (15)八、安全文明生产措施 (18)一、工程概况1.1 系统描述本光伏电站新建20台箱变，1台SVG变压器，1台接地变。
根据用电需要，本站35KV侧一期设2个进线回路，1个出线回路，1个SVG间隔，1个站用变间隔，1个母线PT间隔，1个分段。
二期设一个联络柜，2个进线间隔，一个母线设备间隔。
1.2 主要设备列表1.2.1 箱变生产厂家：型号：ZGSII-ZG-1000/35容量：1000KVA变比：38.5±2x2.5%/0.315-0.315kV额定电流(高压/低压-低压)：15A-916.5A-916.5A接线组别：Dy11-y11阻抗电压％：6.18%1.2.2 35kV开关柜生产厂家：额定电压：35kV额定电流：出线回路 1250A1.2.3 SVG变压器生产厂家：型号：SCII-4500/38.5容量：4500KVA接线组别：Dy111.2.4接地变压器生产厂家：型号：BWXH-Z35/25A-315/0.4容量：900KVA接线组别：Znyn111.3 主要保护配置：1.3.1 35KV线路保护；35KV线路保护配有光纤差动保护、过流保护、过负荷保护、零序电流保护。
1.3.2 35KV母线保护：35KV母线保护配有母线差动保护。
二、编制依据《电气装置安装工程电气设备交接试验标准》GB50150-2006《继电保护及安全自动装置技术规程》GB/T 14285－2006《电力建设施工验收技术规范》《工程建设标准强制性条文》电力工程部分，国家建设部（2006年版）《防止电力生产重大事故的二十五项重点要求》国网公司2000年版设备厂的产品说明书、设计院设计图及相关技术资料等三、受电应具备的条件3.1 与变电站及厂用电系统受电有关的一、二次设备均应安装调试结束并经验收合格，报告齐全。
35KV变电站受电措施

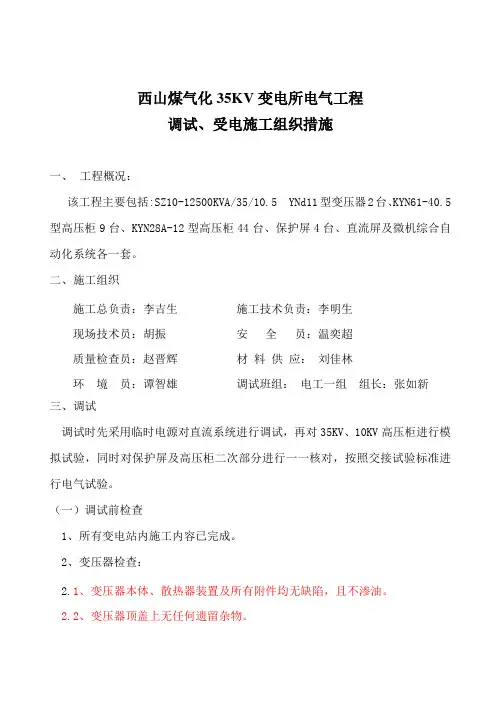

西山煤气化35KV变电所电气工程调试、受电施工组织措施一、工程概况：该工程主要包括:SZ10-12500KVA/35/10.5 YNd11型变压器2台、KYN61-40.5型高压柜9台、KYN28A-12型高压柜44台、保护屏4台、直流屏及微机综合自动化系统各一套。
二、施工组织施工总负责：李吉生施工技术负责：李明生现场技术员：胡振安全员：温奕超质量检查员：赵晋辉材料供应：刘佳林环境员：谭智雄调试班组：电工一组组长：张如新三、调试调试时先采用临时电源对直流系统进行调试，再对35KV、10KV高压柜进行模拟试验，同时对保护屏及高压柜二次部分进行一一核对，按照交接试验标准进行电气试验。
（一）调试前检查1、所有变电站内施工内容已完成。
2、变压器检查：2.1、变压器本体、散热器装置及所有附件均无缺陷，且不渗油。
2.2、变压器顶盖上无任何遗留杂物。
2.3事故排油设施完好，消防设施齐全。
2.4、储油柜、散热器等油系统上的油门均应打开，油门开启指示及油位指示正确。
2.5、高压套管的接地小套管应予以接地，套管顶部结构密封良好，任何部件应无渗油现象。
2.6、电压切换装置的位置应符合要求，有载调压切换装置远地操作应动作可靠，指示位置正确。
2.7、变压器的相位及绕组的联结组标号应符合并列运行要求。
2.8、温度计指示正确，整定值符合要求。
2.9、气体继电器、温度计等保护回路接线正确，并已进行短路联动试验。
3、35KV、10KV高压柜检查：3.1、屏、柜的固定、接地可靠，安装清洁整齐；3.2、屏、柜上的元件完好，安装位置正确，固定牢固，接线正确牢固；直流屏工作正常。
3.3、二次接线正确、可靠，标志齐全，清晰整齐；3.4、手车推入拉出灵活无卡，机械连锁准确可靠，接触严密，照明装置齐全。
3.5、柜内一次设备安装质量符合要求，操作及联动试验动作正确，分合闸试验灵活可靠，接触良好。
3.6二次回路的绝缘电阻符合规范要求：A、小母线和控制盘的电压小母线，在断开所有其他并联支路时，绝缘电阻不小于10ΜΩ，48V及以下回路用250V 兆欧表测量；B、二次回路的每一支路和断路器，操动机构的电源回路绝缘电阻不小于1ΜΩ。
烯烃公司35kV及以下变电所受电方案样本 编(DOC)
