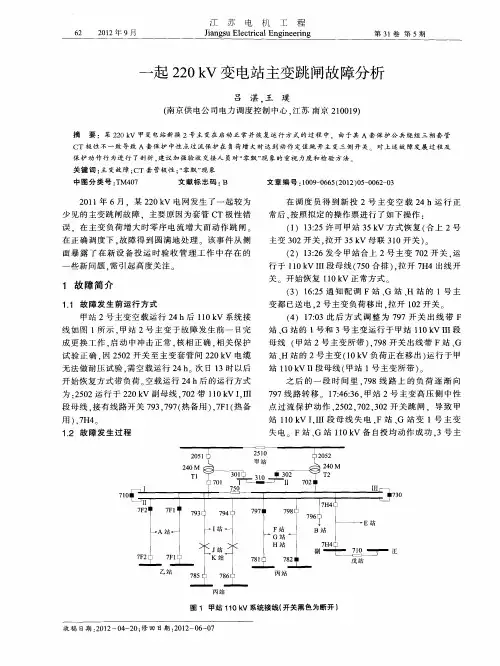

一起220kV变电站主变跳闸故障分析

江
６２２１０２年９月
苏
电
机
工
程
第３１卷第５期
ＪａｇｕＥｌｃｒｃｌＥｎｇｎｅｒｎｇｉｎｓｅｔｉａｉｅｉ
一
起２０Ｖ变电站主变跳闸故障分析２ｋ
吕湛．王璞
（南京供电公司电力调度控制中心，江苏南京２０１）１０９
动作成功。度员通知配调将Ｆ站、调Ｇ站１ＶＩＩ０ｋ。ＩＩ段母线负荷移３号主变供．２号主变１Ｖ方式恢０ｋ
＼／／＼／／＼／＼／＼／＼／＼，＼＾＼＾＾＾＾＾
：
／＾＼／＼／＼／＾／＼／＼／＼／＾／＼＾＾＼＾＾＾＼／＾＼／＼／＼／＼／＾＾＾＾＼／＼／＼／＾＾＾＼，
绕组
（）主变制造厂家将公共绕组Ｃ１Ｔ用于Ａ套保
护的Ａ，Ｃ相ＣＴ装反，成３只Ｃ造Ｔ极性不同
（）校验规程规定：２若主保护ＣＴ极性正确，则后备保护ＣＴ极性视为正确且施工方的套管中心点侧流变极性试验报告显示为减极性．上端为Ｐ．１
复。ｌ：２８负荷恢复．８０站负荷恢复（失０Ｆ站１：６Ｇ损
电量约９００ｋ・）９１０Ｗｈ１：４发令将甲站２号主变改为冷备用．许可现场检查处理。２：５现场告查为并２１２号主变Ａ套保护公共绕组三相套管ＣＴ极性不一

220kV变电站隔离开关的故障分析及处理

220kV变电站隔离开关的故障分析及处理摘要：在长期的运行维护中时常发生高压隔离开关控制失效故障，影响了电网的运行操作与供电运行。

本文结合某220kV变电站的一起220 kV隔离开关控制失效故障，对隔离开关控制回路断线故障的原因进行分析，并提出相应的处理措施。

关键词：220kV 变电站；220kV隔离开关；故障分析；处理0 引言为了提高运行与检修人员处理高压隔离开关控制失效故障的能力与效率，提高电网的运行稳定性与供电可靠性，结合高压隔离开关的控制回路图和信号回路图。

针对某220 kV变电站的一起220 kV隔离开关控制失效故障进行原理分析与原因判断，并成功处理。

以求完善微机保护装置的信号采集与逻辑判断功能，提高运行与检修人员处理类似高压隔离开关控制失效故障的能力与效率，进而提高电网的运行可靠性，实现电力生产“三节约”。

1 220kV双母线带旁路母线接线单元间隔的构造组成为了能够独立与安全地完成电网的受电或供电功能，并满足安全检修的要求，电网中的1个独立单元间隔需要包括如下的构成组件：断路器、隔离开关、接地开关、母线、避雷器及其他配件，不同的构成组件因其自身电气性能的差别在单元间隔中具备不同的功能定位。

某220kV变电站Ⅱ线212单元间隔主接线图见图l，为敞开式(户外式)双母线带旁路母线接线的单元间隔。

212—断路器；2121、2122、2123、2127—隔离开关；2126甲、2126乙、2126丙—接地开关；I、11、PW—220 kV母线；BL—避雷器；A、B、C—A、B、C三相。

图1 某220kV变电站Ⅱ线212单元间隔主接线隔离开关主要用于在分闸后建立可靠的绝缘间隙，自身不具备灭弧能力。

为了防止对隔离开关进行误操作，避免带负荷分、合隔离开关或带接地开关合隔离开关。

保证操作人员的人身安全与电网的运行安全，在隔离开关的控制回路中加入联锁设计，即只有当隔离开关满足一定的安全操作条件后，才能对其进行相关操作，以图1的隔离开关2123为例，只有满足断路器212、接地开关2126甲、2126乙、2126丙均处于分闸状态，隔离开关2123才能进行分／合闸操作。

220kV变电站主变跳闸故障分析

２现场检查及电气试验情况
检查＃２主变，发现主变压力释放阀喷油，地面有大
短路故障或主绝缘击穿，主变差动保护、轻瓦斯、重瓦斯、压力释放阀动作，主变三侧开关跳开。短路冲击产生强大电动力，线圈内部发生故障，产生大量气体，造成油箱加强筋开裂、套管法兰处漏油。
收稿日期：２ｏ１６ — １２ — ０７
５故障总结
变压器短路耐受能力技术标准和短路强度核算均不考
虑本次特殊工况，本次短路故障对变压器的冲击超出现行标准考核要求。按照ＧＢ１０９４．５ —２Ｏ０８《电力变压器第五部分承受短路的能力》标准，制造厂核算的高压、中压绕组导线允许应力已超设计限值，但满足当时标准要求；变压
运行维护
２２０ｋＶ变电站主变跳闸故障分析
董昱炜
（国网江苏省电力公司检修分公司盐城运维站，江苏盐城２２４０００）
［摘要］介绍某２２０ｋＶ变电站＃２主变跳闸故障，通过现场检查性试验及返厂解体，分析故障主因，并对此类故障的处理及防范提出建议。
３故障原因分析
根据ＧＢｌＯ９４．５《电力变压器第五部分承受短路的能
力》，线圈应力见表１。
表１线圈应力值表Ｎ／ａｒｍ２
的高、中、低压绕组，未见明显异常。（２）整体拔出Ｃ相高、中、低压绕组后，检查Ｃ相铁心，发现围屏损坏，多处铁心叠片翘起。

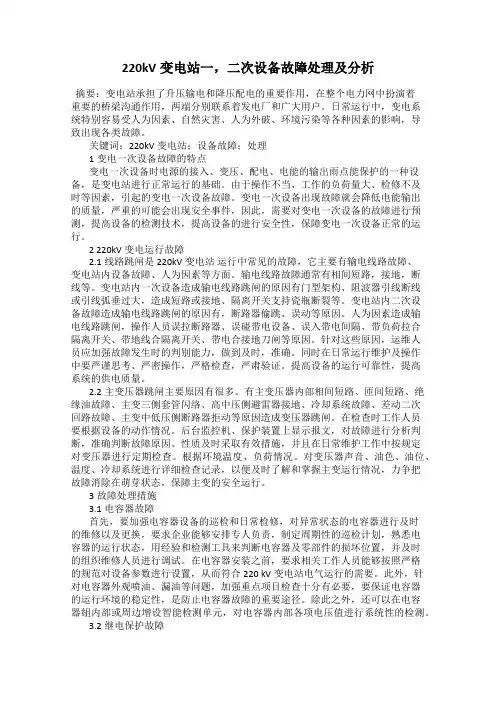

220kV变电站一,二次设备故障处理及分析

220kV变电站一，二次设备故障处理及分析摘要：变电站承担了升压输电和降压配电的重要作用，在整个电力网中扮演着重要的桥梁沟通作用，两端分别联系着发电厂和广大用户。

日常运行中，变电系统特别容易受人为因素、自然灾害、人为外破、环境污染等各种因素的影响，导致出现各类故障。

关键词：220kV变电站；设备故障；处理1变电一次设备故障的特点变电一次设备时电源的接入、变压、配电、电能的输出雨点能保护的一种设备，是变电站进行正常运行的基础。

由于操作不当、工作的负荷量大、检修不及时等因素，引起的变电一次设备故障。

变电一次设备出现故障就会降低电能输出的质量，严重的可能会出现安全事件，因此，需要对变电一次设备的故障进行预测，提高设备的检测技术，提高设备的进行安全性，保障变电一次设备正常的运行。

2 220kV变电运行故障2.1线路跳闸是220kV变电站运行中常见的故障，它主要有输电线路故障、变电站内设备故障、人为因素等方面。

输电线路故障通常有相间短路，接地，断线等。

变电站内一次设备造成输电线路跳闸的原因有门型架构、阻波器引线断线或引线弧垂过大，造成短路或接地、隔离开关支持瓷瓶断裂等。

变电站内二次设备故障造成输电线路跳闸的原因有，断路器偷跳、误动等原因。

人为因素造成输电线路跳闸，操作人员误拉断路器、误碰带电设备、误入带电间隔、带负荷拉合隔离开关、带地线合隔离开关、带电合接地刀闸等原因。

针对这些原因，运维人员应加强故障发生时的判别能力，做到及时，准确。

同时在日常运行维护及操作中要严谨思考、严密操作，严格检查，严肃验证。

提高设备的运行可靠性，提高系统的供电质量。

2.2主变压器跳闸主要原因有很多。

有主变压器内部相间短路、匝间短路、绝缘油故障、主变三侧套管闪络、高中压侧避雷器接地、冷却系统故障、差动二次回路故障、主变中低压侧断路器拒动等原因造成变压器跳闸。

在检查时工作人员要根据设备的动作情况。

后台监控机、保护装置上显示报文，对故障进行分析判断，准确判断故障原因、性质及时采取有效措施，并且在日常维护工作中按规定对变压器进行定期检查。

220kV开关失灵保护浅析

2021.07.DQGY
工排查及调试跟踪，可以及早发现失灵保护因设计缺理工大学, 2018.
陷、接线错误及调试不良等方面的问题，在变电站投运 [5]丰有刚, 熊洁. 220 kV变电站开关失灵保护误动分析[J]. 农
前完成整改，保证失灵保护功能完备。
村电气化, 2018(7): 35-36.
严格定值管理并做好试验跟踪。根据各回路保护配 [6]罗薇. 开关失灵保护分析[J]. 山东工业技术, 2018(13): 136.
2021.07.DQGY
Hale Waihona Puke 0 引言了广泛应用。电力系统当中，安装有很多开关设备，当电气设备
运行中出现故障时，需要通过开关跳闸将故障切除，以 2 失灵保护回路的构成
68
保证非故障供电系统继续运行。而当开关发生拒动时，
失灵保护由电压闭锁元件、保护动作与电流判别构
将会导致故障无法切除，影响供电系统稳定运行进而造成的启动回路、时间元件及跳闸出口回路组成。启动回
（2）管理措施收集整理最新的标准、规范及反措，组织相关人员学习，了解及掌握失灵保护的特点及配置要求，提高认
灵保护的实现方式，在对各种回路接线的分析中，指出失灵保护回路容易出现及被忽视的问题及原因，提出避免相应问题所采取的应对措施建议。希望通过落实应对措施，有效避免失灵保护误动作，对提高电网安全稳定运行具有重要作用。电器
为了保证在变压器回路开关发生拒动的情况下失灵
后，同时启动两套失灵保护装置。
保护能够真正起到作用，启动失灵保护时，必须联跳变
压器各侧开关以便实现隔离故障点，不能快速返回的保
3 失灵保护常见问题及确保正确动作的措施
护也不建议启动失灵。
3.1 失灵保护常见的问题

一起220kV变电站线路开关三相不一致动作跳闸故障处理及分析

一起220kV变电站线路开关三相不一致动作跳闸故障处理及分析摘要：本文通过一起 220kV 变电站线路开关三相不一致动作跳闸事故的处理，详细分析了事故发生后对一、二次设备的检查、试验内容，并根据一、二次设备的检查、试验情况对线路跳闸故障的原因进行分析判断，找出误动作的原因。

本文针对这起220kV 变电站线路开关三相不一致动作跳闸事故的原因提出了相应的防范措施。

关键词：开关；三相不一致保护；分闸线圈；保护动作1 前言220kV线路开关是220kV变电站的重要设备，开关缺相运行会给电力系统的正常运行带来严重的影响，而开关三相不一致保护能在开关三相分合不一致的情况下跳开三相开关，防止开关缺相运行。

由于设备机械原因、重合闸拒动或者相关二次接线存在故障等情况下，三相不一致保护会动作出口。

及时找出开关三相不一致保护动作的真正原因并进行处理，消除相关隐患，保证线路开关的可靠、稳定的运行，对电网的安全、稳定运行非常重要。

本文将通过一起 220kV变电站220kV线路开关三相不一致动作事故的处理过程进行详细地分析，根据可能导致线路开关三相不一致动作的各种原因进行详细排查，最终找出动作的根本原因，并得出相应防止220kV线路开关三相不一致动作的预防措施。

2 事故经过2.1 事故描述220kV 某变电站为典型的户外敞开式常规接线：220kV部分为双母线并列运行；110kV部分为双母线并列运行；10kV部分为单母线分段接线方式。

220kV某线在运行状态。

220kV某线保护：220kV某线保护配置为双套长园深瑞PRS-753A型光纤电流差动保护，操作箱为WBC-11CA。

某线线路总长53.46kM，线路两侧CT变比均为1600/1。

220kV某线因雷击跳闸，220kV对侧站220kV某线主一、主二光差PRS-753A保护动作跳开B相开关，保护重合闸出口，B相开关重合成功；220kV某站220kV某线主一、主二光差PRS-753A保护动作跳开B相开关，保护重合闸出口，B相开关合上后跳开，导致开关本体三相不一致保护动作跳开三相开关。

220kV隔离开关电机开关误分事故分析

220kV隔离开关电机开关误分事故分析摘要：针对某220kV变电站多个隔离开关发生电机电源误跳闸和“电机过流过时”信号误报，通过检查发现该型号隔离开关在电机驱动回路的设计中存在缺陷，由于设计缺陷使电机回路热过载继电器长时间带电运行，从而导致热继电器线圈过载故障，造成电源相间短路。

工作人员将回路重新设计，最终解决了电机电源误跳闸和信号误报的问题，同时提出了一些防范措施。

关键词：电机电源；热过载继电器；设计；防范措施引言随着电气控制系统的发展，过载保护继电器的可靠性显得越发重要。

过载保护继电器的可靠性验证试验是定量考核过载保护继电器可靠性，保证过载保护继电器质量的一种重要途径。

1事故分析针对事故简要分析修改前的电机驱动回路存在的安全隐患。

首先对热过载继电器进行简单的介绍，热过载继电器的主要作用就是保护电机，当电机过热时切断电机回路，从而达到保护电机的目的。

热过载继电器主要分为双金属片式与电子式；其中双金属片式热过载继电器没有辅助线圈，主要用于交流50/60 Hz，额定电压660V以下，额定电流0.10-93 A电路中，作为电路和电动机的过载、断相及起动时间过长和堵转时间过长的保护。

缺点是在实际操作中，双金属片式热过载继电器动作和返回时间相对较长，不利于更可靠的保护电机。

电子式热过载继电器用于三相交流电路和电动机的过载，它克服了双金属片式热过载继电器的不足，能更好的保护电机。

在修改前的电机驱动回路中，电机驱动回路中的热过载继电器就是电子式热过载继电器。

2根标注的较粗线为热过载继电器 KT的辅助线圈接线，当此线圈中流过的电流大于热过载继电器KT整定的电流定值时，热过载继电器KT动作，同时其节点闭合，发出“电机过流”信号。

热过载继电器KT的线圈直接接至电机电源空开的下端，这将导致热过载继电器 KT长时间带电运行，其接线主要存在以下安全隐患。

1)影响热过载继电器KT的使用寿命，热过载继电器 KT从设备投运之日起，就一直带电运行，严重影响了KT的使用寿命，提高设备的运行成本，造成了资源浪费。

220kV隔离开关常见故障的处理

220kV隔离开关常见故障的处理电网的安全稳定运行，对人们的日常生活和工作有着非常重要的影响和意义，而高压隔离开关又是保障电网稳定运行的关键构件，该种类开关在实际应用中常见的故障形式主要体现在驱动电机故障、分合闸故障以及隔离开关故障等方面，接下来笔者将对此展开详细地讨论，希望以下内容可以为国内的一些变电站企业提供有价值性的参考意见。

标签：220kV；隔离开关；常见故障；处理1隔离开关常见故障1.1 传动部分故障安装到电网系统前，要确保隔离开关的功能能够正常发挥。

在开关安装时一般都能够保持正常的水平，保证供电的稳定性。

但是，经过长时间的使用，开关一般会出现许多问题。

部分是因为内部受潮，在对其进行分合操作时可能出现无法控制、整个操作杆均被转坏、操作杆的低端连接处出现断开等情况，这些常见的异常情况都会引起整个开关出现操作失灵。

操作失灵会引起传动问题，最开始的开关由于整体封闭性不好，经常出现进水、受潮的情况。

由于内部零件没有良好的防水功能，因此常常会受到影响。

开关长时间不使用，内部零件可能出现锈蚀的情况，如果继续操作可能会损坏其他零件。

传动部分故障除了上述的轴承锈蚀而损坏，还包括一些因零件锈蚀而无法正常工作的情况。

例如，零件相互连接部分锈蚀、主开关锈蚀等，因部分零件进水，在外界温度降到零度以下时出现结冰的情况，这些故障如果不及时处理会导致开关报废，无法继续使用。

1.2 支柱式绝缘子故障绝缘子是安装在具有电位差导体之间的控件，有较高电压和耐受性，稳定性较高。

这是一种不太常见的绝缘控件，在隔离开关中发挥着重要作用。

由于其性能稳定，强度较高，不易受到各种物质的腐蚀，因此又有“瓷瓶”的别称。

虽然性能较为稳定，但是支柱绝缘子出现故障的情况并不少见，尤其常见于一些使用时间较长的产品，也有一些是刚刚投入使用的。

常见的故障会影响到居民的正常用电，危害并不大。

但是，一旦出现绝缘子断裂，很可能引起严重的后果，尤其是母线侧支柱绝缘子出现断裂，会激活母线保护装置，切断故障母线，从而导致部分电网中止运行，进而导致严重的事故。

220kV变电站隔离开关的故障分析及处理

220kV变电站隔离开关的故障分析及处理摘要：为了更好地提高变电站运行的安全性和稳定性，需要做好变电站的日常维护工作，通过对变电设备进行认真检查，特别是需要做好隔离开关的检查和测试工作，这样才能掌握隔离开关运行过程中的数据和信息，及时发现隔离开关存在的故障，从而制定有效的防范措施，确保隔离开关运行的可靠性，使电能的正常供应不会受到影响，更好地提升电力企业经济效益和社会效益。

关键词：220kV变电站隔离开关；故障分析；处理变电站作为电网中非常重要的组成部分，其运行的安全性对于电网稳定的运行具有极其重要的意义。

在当前变电站运行故障中，隔离开关使用过程中导致的事故占有较大的比例，给电网运行的安全性带来较大的威胁，而且对电力企业整体利益的实现埋下了较大的安全隐患。

文章对变电站隔离开关的主要故障以及导致故障的原因进行了分析，并进一步对变电站隔离开关的主要故障的处理方法进行了具体的阐述。

1高压隔离开关的技术要求在220kV电网或变电站系统中，高压交流隔离开关是合、分无负荷线路及电气设备的重要开关设备，它可以实现设备、线路、母线等与系统安全隔离，即在合闸状态能够可靠地通过正常工作负荷电流和规定允许短时异常(或故障)电流；同时在分闸状态下，开关触头间形成符合规定技术要求的安全绝缘距离和明显断开点，使电力设备与系统电源间实现安全隔离。

由于隔离开关内部没有灭弧装置，其在运行过程中不能用来接通和断开220kV系统负荷电流。

220kV高压隔离开关是户外式结构，其运行户外条件通常较为恶劣，在正常工作时会直接暴露在大气环境中，受环境、气候等因素的影响较大。

因此，在产品设计、制造、选型应用、更换等环节中，均应充分考虑环境、气候等因素，以保证隔离开关在不同气象条件下具有较高的稳定可靠工作性能。

2变电站隔离开关的主要故障以及导致故障的原因分析2.1隔离开关控制回路故障隔离开关控制回路故障通常表现为以下几种情况，即直流回路出现接地、交流回路短路及各接点及按钮出现接触不良的情况。

220kV 变电站变电运行故障分析及处理

—168—故障维修前言随着我国城市化进程的不断深入，人们对电力的需求日益增长，电力已成为国民经济的支柱产业之一，地位十分重要。

动力能正常传输最核心的部分是变电站，其设备的稳定容量，与整个电力系统的安全、有序运行有着十分密切的关系。

但随着我国电力消费的快速增长，变电站故障现象日益普遍，给人们的生产和生活带来了十分严重的影响，相关从业人员对变电站运行故障也愈加关注。

1分析220kv 变电站运行故障的重要作用随着人民生活质量的提高，对于电力方面的需求也有了很大的增长，想要确保居民的正常生活及社会的稳定发展，就必须及时维护好电力供应系统，确保系统的正常有序运行。

根据相关数据表明，出现故障的主要原因就是由于变电站出现问题，所以对变电站日常的运行加强监管的力度，提前制定相对应的防治措施，能够从根本上确保变电站的安全有序运转。

另外，随着我国工业化进程的深入，每天需要的电量是非常巨大的，所以确保电力系统的正常运行，直接关系到国家经济的发展状态。

2变电站运行故障类型2.1母线损毁故障在变电站运行中，220kV 变电站母线占据非常重要的地位，如果母线出现故障，必然会对整个电力系统的运行造成严重影响。

而且，变电站母线非常容易受到外界因素的影响，经常发生损坏的情况，出现这一现象的原因主要有设备安装错误、电压波动、线路碰撞以及日常电路的运行损耗等。

2.2线路损坏故障对于变电站系统来说，比较常见的故障还有线路出现损坏的问题。

在变电工作中，线路是最为重要的媒介，传输电力的媒介就是线路，所以对电力输送的效率和质量与线路的运行状态有直接的关系。

但是，现阶段在输送电力的时候，经常新华信线路损坏的情况，主要有线芯外露、线路损坏以及线路开裂的情况，这就会一番挺电、漏电的现象，对整个供电线路都会产生较大的影响，甚至威胁人通行人的生命安全。

2.3变压器故障在变电站中，最为核心的装置就是变压器，由图1所示。

因为变压器涉及到的配件比较多，而且功能比较繁杂，不同结构之间的联系是非常密切的，如果一个环节出现问题，就会对整个变电系统造成很大的影响。

一起500kV变电站220kV母联开关跳闸事件分析

一起500kV变电站220kV母联开关跳闸事件分析摘要：某500kV变电站发生一起220kV母联开关跳闸事件，本文通过保护动作记录、二次回路接线情况、现场作业等方面的排查，对本次220kV母联开关跳闸原因进行了详细的分析，并提出防范和整改措施。

关键词：断路器；跳闸；二次回路；接地引言某年12月22日，某500kV变电站正在进行扩建220kV某线的施工。

当日11时28分，该站220kV母联2012开关跳闸。

跳闸发生后，扩建工程施工人员马上停工，相关专业人员进行事件原因检查分析。

1.事件情况简述在220kV母联2012开关跳闸前，施工队正在对220kV某线间隔设备接入交流、直流电源，并在接入交、直流电源后进行开关的分合闸试验。

11时28分，该站220kV母联2012开关跳闸。

现场检查开关一次设备状态正常，检查开关保护、母差保护、主变保护等未见保护动作信号。

2.保护及二次回路检查情况专业人员现场检查发现，220kV母联2012开关保护装置无动作信号，面板灯仅运行灯亮；220kV母联2012开关操作箱第一组出口三相跳闸灯全亮，而第二组出口三相跳闸灯等均不亮。

此外，母差保护、失灵保护、主变保护等均无保护动作信息及其它异常信号。

检查母联2012开关一次设备无异常情况。

检查监控后台信号，开关保护、母差保护、主变保护均无动作信息及异常信号，#1直流系统发出故障告警信号。

检查母联2012开关动作录波图，开关跳闸前，开关电压、电流波形正常，无相关故障分量，位置正常。

开关跳闸时，仅有开关位置和开关第一组跳闸出口开入有变位，其它开入如保护动作无变位，判断为非保护动作跳闸。

图2 开关就地合闸闭锁回路图检查2G刀闸机构箱二次回路，X1：33端子接外部线BS01a，解开外部线检查外部接线正确，X1：33与交流电源A相直接导通。

解除X1：34外部接线再次测量，X1：33仍与交流电源A相直接导通，但X1：33与X1：34间不导通。

500kV变电站220kV线路断路器延时分闸故障

注：３５ｍｓ≤ 合分闸时间 ≤６０ｍｓ。
形。由图１、表１可看出，Ｂ相断路器合分时间较
Ａ、Ｃ相时间延长许多，超过了厂家允许值。
继续检查断路器辅助开关的动作时间，一个
通道（Ａ１、Ｂ１、Ｃ１）测试断路器的主回路的通断，另一个通道（Ａ２、Ｂ２、Ｃ２）测试辅助开关分闸回路常开触点的通断。图２为辅助开关更换前合、分闸
开触点闭合存在延时，比Ａ相辅助开关延时
１４０．４８ｍｓ闭合。
· １４６ ·
水电能源科学２０１２年
图２辅助开关更换前合、分闸波形图Ｆｉｇ．２Ｃｌｏｓｉｎｇａｎｄｏｐｅｎｉｎｇｗａｖｅｆｏｒｍｓｂｅｆｏｒｅ
ｒｅｐｌａｃｅｍｅｎｔａｕｘｉｌｉａｒｙｓｗｉｔｃｈ表２断路器主回路和辅助开关分闸回路合分时间波形
２故障诊断分析
现场测试断路器合闸时间及分闸时间均符合厂家要求。测试断路器合分闸时间。图１为断路器合分时间测试波形图（当测量断路器行程时，单位为ｍｍ），表１为更换辅助开关前合分闸时间波
图１断路器合分时间测试波形图Ｆｉｇ．１Ｔｅｓｔｗａｖｅｆｏｒｍｓｏｆｃｉｒｃｕｉｔｂｒｅａｋｅｒ’ｓ
第３０卷第９期２０１２年９月
文章编号：１０００－７７０９（２０１２）０９－０１４５－０３
水电能源科学ＷａｔｅｒＲｅｓｏｕｒｃｅｓａｎｄＰｏｗｅｒ

220kV线路故障分析与处理

220kV线路故障分析与处理一、事故经过及恢复过程2008年12月6日甲、乙两座220kV变电站均按正常运行方式运行，各站用电负荷无明显波动，站内设备无问题。

14时30分，甲220kV变电站铁轧Ⅰ线2211开关掉闸，母联开关2245掉闸。

同一时间，乙220kV变电站铁轧Ⅰ线2214开关掉闸，母联开关2245掉闸。

事故发生以后甲、乙两座220kV变电站第一时间报告给调度。

经过现场检查，线路及高压设备无损坏。

17：50乙站合2214开关、2245开关；17：55甲站合2211开关、2245开关。

恢复送电后两变电站运行一切正常。

二、事故分析1、系统当时的运行方式（1）甲变电站曹铁Ⅰ线经2214开关上220kV4#母线，曹铁Ⅱ线经2213开关上220kV5#母线，2245母联在合位，铁轧Ⅰ线经2211开关上220kV5#母线，铁轧Ⅱ线经2212开关上220kV4#母线。

（2）乙变电站曹轧Ⅰ线经2212开关上220kV4#母线，曹轧Ⅱ线经2211开关上220kV5#母线，2245母联在合位，铁轧Ⅰ线经2214开关上220kV4#母线，铁轧Ⅱ线经2213开关上220kV5#母线。

2、现场调查分析事故发生后，经多方人员对现场认真勘查发现，在甲站外、铁轧Ⅰ线架空线路下方有一辆吊车正在施工。

经联合检查小组询问得知：在吊装过程中，吊臂曾与220kV铁轧Ⅰ线架空线路A相之间产生巨大的放电声响。

此外，发现距铁轧Ⅰ线3#杆塔15米处架空线A相有轻微弧光灼闪痕迹。

联合检查小组初步认定是由于线路对该吊车放电，导致事故发生。

3、保护动作的原因及正确性我方对铁轧Ⅰ线两开关（甲站2211、乙站2214）及两站2245母联开关配套的保护、录波装置内的故障动作报告及故障波形做出分析，得出故障电流流向如附表一所示，具体分析内容如下：（1）从甲站RCS-931AML、CSC103B的动作报告及故障录波装置中综合得出：保护装置启动的确切时间为2008年12月6日14：30：52：835。

一起220kV变电站主变短路故障损坏事件分析

１０３
« 电气开关» (２０２２. Ｎｏ. ５)
文章编号:１００４－２８９Ｘ(２０２２)０５－０１０３－０５
一起２２０ｋＶ变电站主变短路故障损坏事件分析
张子豪１ ꎬ田烨杰２ ꎬ周刚１ ꎬ郭晓１ ꎬ李伟琦２ ꎬ韩书培２
(１. 国网浙江省电力有限公司嘉兴供电公司ꎬ浙江嘉兴３１４０００ꎻ
ｔｒｏｌｖｉｓｉｏｎｏｆｔｈｅｅｑｕｉｐｍｅｎｔＴｈｅｐｒｏｂｌｅｍｓｅｘｐｏｓｅｄｉｎｔｈｉｓｉｎｃｉｄｅｎｔｒｅｍｉｎｄｕｓｔｈａｔｗｅｓｈｏｕｌｄｂｅｒｉｇｏｒｏｕｓａｎｄｍｅｔｉｃｕ￣
ｌｏｕｓｉｎａｌｌａｓｐｅｃｔｓｏｆｅｑｕｉｐｍｅｎｔｍａｎａｇｅｍｅｎｔａｎｄｄａｉｌｙｏｐｅｒａｔｉｏｎａｎｄｍａｉｎｔｅｎａｎｃｅꎬａｎｄｗｅｃａｎｄｅｔｅｃｔａｎｄｄｉｓｃｏｖｅｒ
力不足为内因ꎬ近区电缆终端击穿为外因的变压器
某电气承装有限公司ꎮ １１＃－环塘变为电缆段ꎬ路径
该电缆型号为ＺＣ－ＹＪＬＷ０３－Ｚ－６４ / １１０－１ ×
６３０ꎮ 全线共有２组户外ＧＩＳ终端和２组干式预制
终端ꎮ 电缆附件清单见表２ꎮ
短路损坏故障ꎮ
２１设备情况
２５１７ｍｓ距离加速动作ꎬ２５２２ｍｓ接地距离Ｉ段动作ꎬ
故障相别Ｂ相ꎮ 从故障录波图上得出ꎬ一次设备故
障后ꎬ３２ｍｓＸＸ１Ｃ２２线保护启动ꎬ７０ｍｓ切除故障( 包
括开关分闸时间) ꎬ保护快速切除故障ꎮ ＸＸ１Ｃ２２线
１７８ｍꎬ该段为本次事件故障段ꎬ建设单位为绍兴市
不良ꎬ进水后铜编织带与铝护套、尾管连接严重氧
长度１８６ｍꎬ本体长度２５４ｍꎮ

关于220kV汈#1主变有载调压开关故障的分析

关于 220kV汈 #1主变有载调压开关故障的分析摘要：变压器有载调压开关使用非常广泛，它能在不停电情况下，通过改变绕组匝数来改变变压器的电压比，在变压器运行过程中，最容易出故障的部位就是有载调压开关。

针对220kV汈#1主变有载调压开关在日常运行过程中出现的调压开关不能调档的故障，分析了有载调压开关故障产生的原因和处理措施，并分析其他可能的故障及处理方法，为变压器的安全运行及检修提供了参考。

关键词：变压器；有载调压开关；本体故障；操作机构故障；故障检测1、有载调压开关不能调档的现象2019年7月19日，220kV汈东变电站 110kV母线电压偏低，电力调度下令，汈#1主变有载开关运行档位由9档调压至6档。

值班人员在主控制室操作汈#1主变降档时，在主控制室监控后台发现汈#1主变有载调压开关的机构档位已经下降至8挡，但是电压没有发生变化。

值班人员当即到汈#1主变现场观察汈#1主变有载调压开关的机构档位显示8档，继续尝试操作调压机构，机构能正常动作，但是调压开关本体仍然没有动作。

汈#1主变有载调压开关：ZVMD真空有载分接开关；2017年8月31日出厂；贵州长征电气有限公司。

2、有载调压开关不能调档的原因查找及处理2019年07月22日凌晨，汈#1 主变临时停电，对有载调压开关不能调档的现象进行紧急事故处理。

对汈#1主变有载调压开关进行了升降档位操作，发现升档或降档时，有载调压开关机构与有载调压开关本体之间的传动连杆均不能动作。

于是，检修人员脱开了机构与本体之间的传动连杆，再次尝试操作有载调压开关的机构，发现机构能够正常升降档，正常启停，并且档位与监控后台一致。

通过对贵州长征电气有限公司产ZVMD真空有载分接开关结构进行分析，猜测有可能是汈#1主变有载调压开关切换室顶盖上方的齿轮盒卡涩损坏，通过拆解齿轮盒发现该齿轮盒内轴承座已经损坏，无法修复，不能调档。

同时，通过对汈#1主变档位试验，确认汈#1主变有载调压开关本体在7档。

220kV变电站中220kV失灵保护及回路剖析-文档资料

220kV变电站中220kV失灵保护及回路剖析电网发生故障是断路器拒绝动作，即断路器失灵，将导致事故扩大，甚至是系统稳定性遭到破坏。

因此当断路器绝动时，导致切除故障时间过长，严重影响电网稳定水平，对此，应装设断路器失灵保护，用较短的时限动作于连接在同一母线（电气连接）上的其他相关的断路器来切除故障，使停电范围限制在最小。

本文就对失灵保护及启动回路进行分析。

1 失灵保护的原理220kV变电站失灵保护主要包括220kV线路开关失灵保护、主变220kV侧开关失灵保护、220kV母联开关失灵保护、220kV 母差保护的失灵出口回路。

这些保护的装置种类有很多种，但其动作原理和保护回路确是大同小异。

（1）线路（或主变220kV侧）开关的失灵保护由线路保护（对于主变220kV侧开关失灵保护则由主变电气量保护或220kV 母线差动保护）跳闸出口启动，经失灵保护相应的电流继电器判别（电流是否大于失灵启动电流定值），若相应电流继电器同时动作，则判断为开关动作失灵，失灵保护随即动作，用于启动母线差动保护的失灵出口（或直接出口跳主变其他侧开关）。

以PSL631线路保护为例，一般线路开关的失灵启动逻辑如图1所示。

为了增加启动失灵的可靠性，失灵保护装置还会采用一些其他措施。

如PSL631就加入了零序启动元件和突变量启动元件作为失灵启动的条件之一。

（2）线路（或主变）失灵启动母差失灵出口回路，母差失灵出口回路会根据相应开关母线刀闸所在位置自动判别开关所在母线，再经相应母线的复合电压闭锁，第一延时跳母联开关，第二延时跳相应母线上所有设备。

只是对于主变220kV侧开关，失灵启动开入的同时，往往会开放母差保护的复合电压闭锁。

其逻辑（以BP2B母差保护为例）如图2所示：2 案例分析（1）线路开关失灵如图3所示，①线路A故障跳闸，乙站侧线路保护动作，跳开线路A乙站侧开关；甲站侧线路保护动作跳线路A甲站侧开关，若该开关失灵拒动，以BP-2B母差保护为例（下同），母差将判断为区外故障，不会动作，但线路A开关失灵保护会启动母差的失灵出口逻辑，此时母差保护通过开关母线刀闸所在位置自动判别开关在Ⅱ母线运行，同时线路A所在Ⅱ母线复合电压闭锁开放，于是Ⅱ母失灵出口启动，第一延时跳开Ⅰ、Ⅱ段母联开关，第二延时跳开Ⅱ母线上其他设备，切除故障。

220kV变电站变电设备运行故障处理分析

220kV变电站变电设备运行故障处理分析摘要：在电力系统当中，变电站运行的电气设备是否安全稳定运行对于整个电网系统具有非常直接的影响。

随着用户的用电需求不断增长，为了保证变电站连续、安全、可靠、稳定的运行，应尽可能降低变电站设备运行的故障次数。

在这篇文章中主要以220KV变电站作为例子，对变电站运行过程中经常出现的故障类型进行分析，并且相应地提出解决的办法，希望给相关人士一定的参考借鉴意义。

关键词：220KV变电站；变电运行；故障处理1 前言在220KV变电站设备实际运行过程中，往往会受到非常多自然因素或者是人为因素的影响，这样就使得变电站设备经常出现故障。

当变电站设备出现故障时候，会对电网的稳定性产生非常严重的影响，甚至会发生非常严重的安全事故，对人们的生命财产安全造成非常大的威胁。

在这篇文章中主要以220KV变电站作为例子，对变电站运行过程中常见的故障类型进行分析，并且相应地提出解决的办法。

2 220KV变电站变电设备运行故障分类2.1母线异常故障在220KV变电站设备运行过程中，经常出现的一种故障就是母线出现异常。

对于母线异常而言，主要可以分成显性异常以及隐性异常两种情况，比较常见的母线异常故障就是母线温度过高、母线出现跳闸现象。

之所以会出现母线异常情况，主要就是母线绝缘子出现损害、靠近母线侧套管绝缘断路器出现故障、连接的避雷针或者是电压互感器出现故障，这样就会使得母线出现温度过高、母联开关跳闸的现象。

2.2 开关跳闸故障在220KV变电站设备运行过程中，之所以会出现跳闸故障，主要可以概括成以下几种情况：（1）主变压器低压侧开关发生跳闸现象；（2）主变压器三侧开关位置出现跳闸现象；（3）线路开关发生跳闸现象。

之所以主变压器在低压侧出现跳闸现象，具体原因可以概括成以下几种情况：母线有短路、接地放电故障、开关出现误动或者是出现越级跳闸现象。

一旦主变压器的低压侧出现开关跳闸的现象，对用电客户会造成非常直接的影响。

220kV开关中间继电器误动作原因分析

（５）对断路器ＳＦ气体微水及分解物进行了测量，数据均正常。由于该断路器采用三相分体式结构，若仅仅是机械故障不会造成三相同时跳闸，且开关机械特性试验及ＳＦ气体微水试验都正常，因此排除了开关
ห้องสมุดไป่ตู้
机构的非全相回路、开关手动分闸回路、母差保护
跳闸回路。
３．２机构的非全相回路绝缘检查
首先重点检查机构非全相回路（见图１）。打开
机构的非全相端子箱，机构内非全相继电器无异常，未发送非全相动作信号。现场模拟非全相继电器动作，非全相回路中Ｋ３６（非全相继电器）、Ｋ３７（开
关一组跳闸中间继电器）、Ｋ３８（开关二组跳闸中间
对Ｋ３８继电器Ａｌ（线圈端）端子至７０２端子（一
发生故障。
１故障断路器基本情况
东部变电站２２０ｋＶ联络Ｉ开关于２０１０ — ０７－０４正式投运，开关型号为ＬＴＢ２４５Ｅｌ－ｌＰ，机构型号为ＢＬＫ２２２，生产厂家为北京ＡＢＢ高压开关设备有限公司，出厂编号为１３６０１１３９３４－０１，出厂日期为２０１０年４月。线路保护型号为ＲＣＳ－９３１（光纤）和ＲＣＳ－９０２（高频）系列，生产厂家为南京南瑞继保电气有限公司。２０１０年６月，相关检修单位按照交接验收规程，分别对该间隔一次设备和二次设备进行了交接验收，各项试验数据均在合格范围内，各项试验结

220kV开关跳闸事故原因分析及对策

220kV开关跳闸事故原因分析及对策摘要：开关跳闸事故原因有多种。

本文针对一起220kV开关跳闸事故，通过对保护装置和开关机构控制回路检查分析其故障原因，以及进行现场模拟实验，证明了辅助开关受潮引起触点间绝缘击穿是此次开关误跳闸的原因，并对此提出了几点现场采取措施，为避免此类事故的发生提供了指导性的建议。

关键词：220kV；辅助开关；检查；采取措施引言随着社会主义的市场经济的不断发展和改革开放的进程的日益推进，我国的电力事业也取得了前所未有的突破。

而220kV变电站作为区域电网的重要枢纽，承担着大额电能的中转及分配功能，其安全运行对电力系统的可靠性起着重要的作用。

所以为了保证电力系统的安全稳定运行，保障变电站的运行稳定显得尤为重要与关键。

鉴于此，本文通过对一起220kV开关跳事故闸的原因分析，并提出了改进措施，以保证电力系统安全稳定运行。

1 事件简述2013-10-20-07:05，运行中的220kV某开关跳闸，该站连接的220kV环网解列运行，未损失负荷，故障时小雨天气已持续3天，温度12℃，湿度90%。

2 现场检査情况2.1 后台监控报文后台监控报文如表1所示。

2.2 保护装置检查（1）主一保护（CSC103BNE）启动信息；（2）主二保护（PCS-931ADPMM）启动信息。

从保护装置检査可以看出，主一保护、主二保护均未动作，装置录波显示开关跳闸时系统无故障，开关三相跳闸存在非同期情况。

2.3 开关机构控制回路检査现场检查发现开关分合位时B相控制电源均偏低约8V，同时断开两组控制回路电源，用万用表测量开关分合闸回路各点，回路中均有-6.5V直流电压，说明控制回路有其他电源串入，之后对开关汇控柜内电源逐一切断，当拉开本间隔隔离开关控制电源（直流）时，开关控制回路中串入的-6.5V直流电压变为0V，证明两回路存在相互干扰。

随后对整个控制回路进行检查，发现开关B相辅助开关触点间有严重放电情况。

2.4 本体三相不一致继电器检査本体三相不一致继电器检查实验数据如表2、表3所示。
