110KV变电站知识介绍(2014.2)
110KV变电站知识介绍(2014
110KV变电站知识介绍(2014)一、变电站概述110KV变电站是电力系统中至关重要的组成部分,主要负责将高压电能转换为适合用户使用的低压电能。
2014年,我国110KV变电站技术已日臻成熟,为保障国民经济持续发展提供了有力支撑。
下面,让我们一起来了解110KV变电站的相关知识。
二、110KV变电站的主要构成1. 高压开关设备:高压开关设备是变电站的核心部分,主要负责对高压线路进行开合、控制和保护。
2014年,我国高压开关设备已实现国产化,性能稳定可靠。
2. 变压器:变压器是变电站的灵魂,负责将高压电能降压至适合用户使用的电压。
2014年,我国变压器制造技术达到国际先进水平,具备较强的市场竞争力。
3. 低压配电装置:低压配电装置主要负责将变压器输出的低压电能分配至各个用电区域。
2014年,我国低压配电装置品种繁多,满足不同用户需求。
4. 继电保护装置:继电保护装置是变电站安全运行的保障,它能实时监测电网运行状态,发现异常情况及时切除故障部分,确保电网稳定。
2014年,我国继电保护技术取得了显著成果。
5. 自动化设备:随着自动化技术的不断发展,110KV变电站逐步实现智能化、无人值守。
2014年,我国变电站自动化设备水平不断提升,为电力系统安全、高效运行提供了有力保障。
三、110KV变电站运行原理1. 高压侧进线:高压线路将电能输送至变电站,通过高压开关设备接入变电站。
2. 变压器降压:高压电能通过变压器降压,转换为适合用户使用的低压电能。
3. 低压侧出线:低压电能通过低压配电装置分配至各个用电区域。
4. 继电保护:实时监测电网运行状态,发现异常情况及时切除故障部分。
5. 自动化控制:通过自动化设备实现变电站运行状态的实时监控、远程操作等功能。
四、110KV变电站的技术特点1. 高可靠性:2014年的110KV变电站采用了先进的高压开关设备和技术,确保了电力系统的可靠运行。
这些设备能够在极端天气和复杂环境下稳定工作,大大降低了故障率。

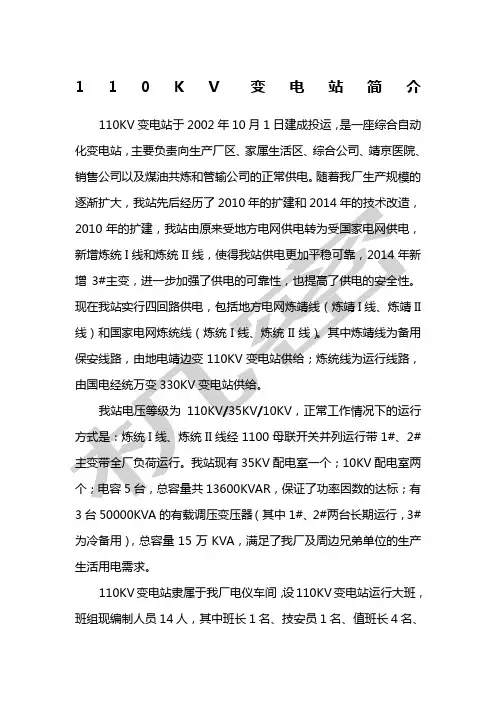

KV变电站简介
110K V变电站简介
110KV变电站于2002年10月1日建成投运,是一座综合自动化变电站,主要负责向生产厂区、家属生活区、综合公司、靖京医院、销售公司以及煤油共炼和管输公司的正常供电。
随着我厂生产规模的
II
3台50000KVA的有载调压变压器(其中1#、2#两台长期运行,3#为冷备用),总容量15万KVA,满足了我厂及周边兄弟单位的生产生活用电需求。
110KV变电站隶属于我厂电仪车间,设110KV变电站运行大班,班组现编制人员14人,其中班长1名、技安员1名、值班长4名、
主值4名、值班员4名,平均年龄25岁,大专以上学历10人,党员2人。
班组先后获得过“先进班组”、“文明班组”、“青年文明号”、“流动标杆班组”等荣誉称号,是一个重交流、钻技术、讲安全、爱奉献的班组,我们持续发扬埋头苦干、抢抓实干的榆炼作风,为榆炼的思路更新、发展更快、实力更强做出自己的贡献。
110kv变电站基本知识
制定详细的安全操作规程,规范操作人员的行为,防止误操作 和事故的发生。
安全培训和教育
加强安全培训和教育,提高员工的安全意识和技能水平,确保 员工能够正确执行安全管理制度和操作规程。
电气安全防 护措施
01
设备接地保护
确保设备金属外壳接地, 防止电气设备绝缘损坏时02
110kv变电站的运 行原理
变电站的电气主接线
电气主接线构成
主要包括进线、变压器、出线和 母线等部分。
电气主接线作用
实现电能的汇集、分配和传输, 确保变电站安全稳定运行。
电气主接线类型
根据变电站规模和需求,可选择 单母线、双母线等不同类型的电 气主接线。
变压器的运行原理
01
变压器的基本结构
断路器的作用
在电路中起保护作用,当电路中出现异常电流时, 断路器会自动断开电路,防止设备损坏和火灾等 事故的发生。
隔离开关的作用
在电路中起隔离作用,将电气设备与电源隔离, 保证设备检修和更换时的安全,同时防止电气误 操作引起的事故。
03
110kv变电站的运 行维护
变电站的日常巡 视和检查
日常巡视
经验总结
总结成功案例中的经验教训,提出在110kv变电 站建设、运行、维护等方面的建议。
典型故障案例分析
设备故障
某110kv变电站发生变压器故 障,导致停电事故,分析故障
原因及预防措施。
运行故障
某110kv变电站发生母线失压 故障,分析故障原因及应对措
施。
保护误动
某110kv变电站发生保护误动 事故,分析误动原因及改进措
远程监控和数据分析
01
02
远程监控技术
通过远程监控技术,实现对 110kv变电站的实时监控,提高
110KV变电站组成
110KV变电站的结构与原理110kV变电站有以下几部分组成:1、主变压器作用是把110kV电压变为35kV和10kV的电压等级。
2、110kV设备区这区域的设备包括:线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)这些设备的作用是把110kV电压等级的电能进行分配和传送。
3、35kV设备区现在我国正逐渐的取消这个电压等级,多数地方已取消这个电压等级。
这区域的设备包括:线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)这些设备的作用是把35kV电压等级的电能进行分配和传送。
4、10kV高压室这区域的设备包括:线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)无功补偿设备(电容器、放电线圈等等)这些设备的作用是把10kV电压等级的电能进行分配和传送。
5、主控楼中央控制室(对全站设备进行控制操作)继电保护室(保护全站设备的安全运行,迅速切除故障设备,确保这个系统的安全运行)通信设备室(变电站与外界的联系)蓄电池室等等(为控制设备、保护设备、通讯设备提供电源)。
变电站基础知识1.电力系统电压等级与变电站种类电力系统电压等级有220/380V(0.4 kV),3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高,10 kV电动机已批量生产,所以3 kV、6 kV已较少使用,20 kV、66 kV也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种,现在以10 kV为主,用户均为220/380V(0.4 kV)低压系统。
变电普考讲义110kV(理论知识)
专业知识 ——隔离开关
1.隔离开关的作用、型号 2.操作隔离开关的注意事项 3.可用隔离开关操作的项目
可用隔离开关操作的项目
拉合无故障的电压互感器和避雷器; 拉合无阻抗的环路电流; 系统无故障时,拉合变压器中性点地刀; 屋外三联刀闸拉合电压在10kV以下,电
流在9A以下的负荷电流。
例题
正弦交流电的三要素是(
)。 A.电压、电动势、电位; B.最大值、频 率、初相位; C.容抗、感抗、阻抗; D.平均值、周 期、电流。 答案:B
基础知识——短路及震荡
电力系统短路概念和计算 电力系统震荡概念 对称分量法 电力系统非全相运行
短路:是指一切不正常的相与相之间或
专业知识 ——变压器
1.分接开关的作用、使用中应注意的问
题 2.大修或新投运变压器投入前的检查、 注意事项
变压器分接开关
变压器调压方式分有载调压和无载调压两种 有载调压是指变压器在运行中可以调节变压器 分接头位置,从而改变变压器变比,以实现调 压目的。 无载调压是指变压器在停电、检修情况下进行 调节变压器分接头位置,从而改变变压器变比, 以实现调压目的 变压器分接头一般都从高压侧抽头,其主要是 考虑:变压器高压绕组一般在外侧,抽头引出 连接方便;高压侧电流小些,引出线和分接头 开关的载流部分导体截面小些,接触不良的影 响好解决
常见短路种类
分为对称短路和不对称短路 不对称短路:单相接地短路、两相短路、
两相接地短路 对称短路:三相短路 三相短路时只存在正序电流 接地短路时存在零序电流,零序电流的 分布,主要取决于变压器中性点接地数 目。
电力系统非全相运行
单相断线 两相断线 非全相运行时存在零序电流
110KV变电站简介
110KV变电站简介110KV变电站于2002年10月1日建成投运,是一座综合自动化变电站,主要负责向生产厂区、家属生活区、综合公司、靖京医院、销售公司以及煤油共炼和管输公司的正常供电。
随着我厂生产规模的逐渐扩大,我站先后经历了2010年的扩建和2014年的技术改造,2010年的扩建,我站由原来受地方电网供电转为受国家电网供电,新增炼统I线和炼统II线,使得我站供电更加平稳可靠,2014年新增3#主变,进一步加强了供电的可靠性,也提高了供电的安全性。
现在我站实行四回路供电,包括地方电网炼靖线(炼靖I线、炼靖II线)和国家电网炼统线(炼统I线、炼统II线)。
其中炼靖线为备用保安线路,由地电靖边变110KV变电站供给;炼统线为运行线路,由国电经统万变330KV变电站供给。
我站电压等级为110KV/35KV/10KV,正常工作情况下的运行方式是:炼统I线、炼统II线经1100母联开关并列运行带1#、2#主变带全厂负荷运行。
我站现有35KV配电室一个;10KV配电室两个;电容5台,总容量共13600KVAR,保证了功率因数的达标;有3台50000KVA的有载调压变压器(其中1#、2#两台长期运行,3#为冷备用),总容量15万KVA,满足了我厂及周边兄弟单位的生产生活用电需求。
110KV变电站隶属于我厂电仪车间,设110KV变电站运行大班,班组现编制人员14人,其中班长1名、技安员1名、值班长4名、主值4名、值班员4名,平均年龄25岁,大专以上学历10人,党员2人。
班组先后获得过“先进班组”、“文明班组”、“青年文明号”、“流动标杆班组”等荣誉称号,是一个重交流、钻技术、讲安全、爱奉献的班组,我们持续发扬埋头苦干、抢抓实干的榆炼作风,为榆炼的思路更新、发展更快、实力更强做出自己的贡献。
班组愿景:安全平稳供电促发展增效增收企业创辉煌。
110kv变电站基本知识
应急预案
制定应急预案,明确应急处理流程,定期进行应 急演练,提高应对火灾和爆炸等突发事件的能力。
05
110kv变电站的自 动化与智能化
自动化系统的构成与功能
系统硬件
包括监控设备、保护装置、自动化控制装 置等
系统软件
包括操作系统、数据库、应用软件等,实 现数据采集、处理、控制等功能
系统功能
实现变电站的远程监控、自动控制、故障 诊断等功能,提高运行效率和安全性
02
开关设备的种类
常见的开关设备包括断路器、负荷开关、 隔离开关等,它们各有不同的特点和应用 场景。
03
开关设备的选择
在选择开关设备时,需要考虑其额定电压、 额定电流、短路容量等参数,以确保其能 够满足变电站的运行需求。
互感器
互感器的作用
在110kv变电站中,互感器用于将高电压、大电 流转换为低电压、小电流,以便进行测量和保护。
能源转换
110kv变电站实现不同能源之间的转换,如将风能、 太阳能等可再生能源转换为电能。
变电站的分类与结构
变电站分类
按照电压等级分类,110kv变电 站属于中压变电站。
变电站结构
主要包括变压器、开关设备、保 护装置、测量仪表等部分。
02
110kv变电站的设 备与组件
变压器
01 变压器的作用
在110kv变电站中,变压器负责将高压电转换为低压电, 以满足不同设备的用电需求。
应急处理
在设备故障或突发事件发生时, 迅速启动应急预案,确保变电站 安全稳定运行。
故障处理与预 防措施
故障处理流程
明确故障处理流程,包括故障发现、报告、分析、处理等环节。
预防措施
采取预防措施,如定期检查设备、加强设备维护、提高员工技能 等,以减少故障发生的可能性。
110kv变电站
引言电力行业是国民经济进展的基础和关键,电力系统的进展要与时俱进。
随着我国经济社会的进一步进展,城市化进程进一步扩大,土地征用难度愈来愈大,变电所小型化进展必然趋势。
本设计是针对地域变电站小型化要求来进行配置的。
该变电所设计要紧对本地域用户供电,同时和其他地域变电所组成环网,提高本地供电质量和靠得住性。
它要紧承担110KV和10KV两个电压品级的互换。
110KV侧为主功率同意,10KV 以输出功率为主。
本次所设计的是小型化变电站,以简化线路和设备的原那么,尽可能少占空间。
它要紧包括了四大部份,别离为电气主接线的选择、短路电流的计算、电气设备的选择、配电爱惜装置。
其中重点介绍了短路电流的计算,从不同的短路情形进行分析和计算,对不同的短路参数来进行不同种类设备的选择,并编写了相应的程序,设计了一个计算软件。
内容全面简要,结构层次清楚,易于成立现代110KV小型化变电站大量电气设备的各个环节的局部概念及其彼此联系的整体概念,并对该设计进行了理论分析,在理论上证明了变电站实际可行性,其成效达到了设计所预期的要求。
1、小型化设计、小型化变电所设计原那么(1)变电所定性为终端变。
(2)城市变电所采纳全户内布置方式,一样城镇变电所采纳半户内布置方式。
(3)变电所小型化,必然要求减少变电所电压品级数,采纳110/10KV三相双圈变压器。
(4)简化系统主接线,110kV尽可能采纳线路变压器组单元接线方式;10kV侧采纳单母线分段接线方式,母分开关设备自投,以保证用户供电靠得住性和不中断性。
(5)设备小型化。
关于中心城区变电所建议尽可能选用组合电气,如此既能够知足占地小的要求,也从设备靠得住性上保证了供电的靠得住性。
(6)变电所设备整体布局紧凑化,在知足必需的检修及运行通道外,不考虑变电所出线扩建。
(7)变电所采纳综合自动化系统,按“无人值班,少人值守”设计,以减少变电所辅助用房数量。
、小型化变电所设计(1)简化主接线,采纳组合型、紧凑型设备随着城市负荷的增加,10kV 配网的彼此转供能力慢慢增强, 供电靠得住性日趋提高,依托10kV 配网的支撑, 在知足供电靠得住性的基础上, 部份110kV 变电所的110kV 主接线采纳桥型或线变组接线, 简化电气设计、紧缩变电楼跨距、改善土建荷载散布、降低建筑费用, 对110kV 变电所的小型化设计将起到十分重要的作用。
110kv变电站
20822
43111
110KV
38800
28301
45647
主接线采用两台高压并联补偿电容器,每台主变安装一台。
电容器组的额定容量:4800kvar,单Y接线。
3 主变压器台数和容量的选择
3.1变压器的选择原则
为了保证每年电容按10%的增长,并在10年内能满足要求, 并按下例方案进行综合考虑:
1.2课题来源及设计背景
1.2.1 课题来源
本课题是来源于本人联系的实习单位中山电力设计院正在研究和开发的项目,具有一定的实践性和可行性。
1.2.2 设计背景
大冲镇现有110KV变电站(大冲站)一座,向全镇范围内供电。大冲站共有主变2台,容量为40+31.5MVA,现有110KV线路2回,分别来自110KV联美变电站(联冲线)和南丰变电站(冲丰线)。目前大冲站的最大负荷为3.88万千瓦,到2003年,大冲镇的用电量将达2.27亿千瓦时,最大负荷达4.53万千瓦。随着工业的发展与工业区的开发,对电力电量的需求也相应的增加,预计到2005年,全镇用电量将达3.08亿千瓦时,最大负荷达6.16万千瓦;2010年,用电量将达到5.73亿千瓦时,最大负荷达到11.46万部分,由电器设备及配电网络按一定的接线方式所构成,他从电力系统取得电能,通过其变换、分配、输送与保护等功能,然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。作为电能传输与控制的枢纽,变电站必须改变传统的设计和控制模式,才能适应现代电力系统、现代化工业生产和社会生活的发展趋势。随着计算机技术、现代通讯和网络技术的发展,为目前变电站的监视、控制、保护和计量装置及系统分隔的状态提供了优化组合和系统集成的技术基础。
4.自然功率因数: CosФ1= PΣ/SΣ
110kv变电站基础知识
110kv变电站基础知识
1. 110kV变电站是什么?
- 110kV变电站是一种电力设施,用于将电力从高压输电线路转
换为低压电力,以供城市、乡村和工业用电。
2. 110kV变电站的组成部分有哪些?
- 110kV变电站主要由变压器、断路器、隔离开关、电容器、接
地开关、电流互感器、电压互感器、控制保护装置等组成。
3. 110kV变电站的作用是什么?
- 110kV变电站的作用是将高压输电线路的电力转换为低压电力,以供城市、乡村和工业用电。
同时,它还可以进行电力调节、保护和
控制等功能。
4. 110kV变电站的安全问题有哪些?
- 110kV变电站存在高电压、高温、高压气体等危险因素,需要
进行严格的安全措施。
例如,工作人员需要穿戴符合规定的防护装备,设备需要定期检查和维护,防止设备老化和故障。
5. 110kV变电站的未来发展趋势是什么?
- 随着电力行业的发展,110kV变电站也在不断升级和改进。
未来,110kV变电站将更加智能化、自动化,能够实现远程监控和控制。
同时,新技术、新材料的应用也将使110kV变电站更加安全、可靠、
高效。
110kv的变电站
110kv的变电站110kV的变电站引言:110kV的变电站是电力系统中重要的组成部分之一,它承担着电能输送、变压、保护和控制等功能,将高压电能转换为适用于配电系统和用户需求的低压电能。
本文将对110kV变电站的概述、结构、设备和运行进行详细介绍。
1. 变电站概述1.1 定义110kV的变电站是将高压电能通过变压器转换为低压电能的设施,主要用于电能的分配、控制和保护。
它是电力系统的关键环节,将输送的电能转换成适应用户需求的低压电能。
1.2 功能110kV变电站具有如下功能:- 电能转换:将高压电能通过变压器转换为低压电能,以适应配电系统和用户需求。
- 电能分配:将转换后的低压电能分配给不同的配电系统,保证电力供应的可靠性和稳定性。
- 电能保护:对电网系统进行综合保护,确保在异常情况下及时切除故障区域,避免电力系统的进一步损坏。
- 电能控制:对电能进行监控和控制,调节电压、频率等参数,以保证电力系统的正常运行。
2. 变电站结构2.1 主要组成部分110kV的变电站主要由以下部分组成:- 进线与出线:将输送来的高压电能引入变电站,并将变换后的低压电能输送到不同的配电系统。
- 变压器:将进入变电站的高压电能转换为适应不同需求的低压电能。
- 开关设备:包括断路器、隔离开关、接地开关等,实现对电能的切换、保护和控制。
- 调压装置:用于调节电能的电压,确保输送的电能符合配电系统和用户的需求。
- 保护装置:用于检测并切除故障区域,保护电力系统的安全和稳定运行。
2.2 布置形式110kV变电站的布置形式多种多样,主要有户外变电站和室内变电站两种形式。
- 户外变电站:主要用于地面布置,设备通常安装在室外开放的场地上,通过支架和高杆架进行支撑和固定。
- 室内变电站:主要用于建筑内部,变压器和开关设备等主要设备安装在室内的封闭空间中,在建筑物内部布置开关设备和其他附属设施。
3. 变电站设备3.1 变压器变压器是变电站中最重要的设备之一,用于将高压电能转换为低压电能。
110kV地方变电站
本变电站为一降压变电站,在系统中起着汇聚和分配电能的作用,担负着向该地区工厂、农村供电的重要任务,地位比较重要。
该变电站的建成,不仅增强了当地电网的网络结构,而且为当地的工农业生产提供了足够的电能,从而达到使本地区电网安全、可靠、经济地运行的目的。
待设计变电站的建设规模:
(1)电压等级
110kV/35kV/10kV
(2)线路回路数量
110kV进出线共2回,两回进线为110kV的平行供电线路,正常送电容量各为35000KVA。
35kV进出线共2回,两回进线连接着35kV电源,输送容量各为35000KVA。
10kV进出线共12回,全部为架空线路,其中3回每回输送容量按5000KVA 设计;另外5回每回输送容量为4000KVA,再预留四个出线间隔,待以后扩建。
2、电力系统与本所的连接情况
(1)、待设计的变电站是一座降压变电站,担负着向该地区工厂、农村供电的重要任务。
(2)、本变电站有两回平行线路与110kV电力系统连接,有两回35kV电力系统连接。
(3)、本变电站在系统最大运行方式下的系统正、负阻抗的标么值示意图如=100MVA),110kV及35kV电源容量为无穷大,阻抗值各包含平行线路阻图1(S
j
抗在内。
图1 变电所连接示意图
图1 变电所连接示意图
电所不考虑装调相机、电容器等无功补偿设备,35kV因电网线路的电容电流较少,也不装设消弧线圈。
110kV出线无电源。
110KV变电站知识介绍(2014
110KV变电站知识介绍(2014)一、110KV变电站概述110KV变电站是电力系统中至关重要的一环,主要负责将高压电能降压至适合用户使用的电压等级。
2014年,我国110KV变电站技术已日臻成熟,广泛应用于城乡电网中。
本文将为您介绍110KV变电站的基本知识,包括变电站结构、主要设备、运行原理及安全防护措施。
二、110KV变电站结构1. 进线段:包括高压输电线路和进线塔,负责将电能从远方输送到变电站。
2. 主变压器:变电站的核心设备,用于将高压电能降压至合适的电压等级。
3. 低压侧设备:包括低压母线、开关设备、补偿装置等,用于分配电能至用户。
4. 控制保护装置:对变电站设备进行实时监控、调节和保护,确保电力系统安全稳定运行。
5. 辅助设施:包括消防、通信、照明等设施,为变电站正常运行提供保障。
三、110KV变电站主要设备1. 主变压器:采用油浸式或干式变压器,具有容量大、损耗低、运行稳定等特点。
2. 断路器:用于在正常运行和故障情况下切断或接通电路,具有灭弧能力强、操作简便等优点。
3. 隔离开关:用于隔离电源,确保检修人员安全。
4. 电流互感器、电压互感器:为测量、保护、控制设备提供准确的电流、电压信号。
5. 避雷器:防止雷电过电压损坏设备,保障变电站安全运行。
四、110KV变电站运行原理1. 高压电能通过进线段输送到变电站。
2. 主变压器将高压电能降压至合适的电压等级。
3. 低压侧设备将电能分配至用户。
4. 控制保护装置实时监控变电站设备,确保电力系统安全稳定运行。
5. 辅助设施为变电站正常运行提供保障。
五、110KV变电站安全防护措施1. 绝缘防护:变电站内所有带电部分均采用高标准绝缘材料,以防止电击事故。
同时,定期进行绝缘测试,确保设备安全可靠。
2. 防雷接地:变电站设置完善的防雷接地系统,包括避雷针、接地网等,以减少雷击对设备的影响。
3. 防误操作:采用闭锁装置、电气联锁等技术,防止运行人员误操作导致事故。
110kv变电站隔离开关工作原理
110kv变电站隔离开关工作原理嗨,小伙伴!今天咱们来唠唠110kV变电站里的隔离开关的工作原理,可有趣啦。
你看啊,隔离开关在变电站里就像一个超级守纪律的小卫士。
它主要的任务呢,就是在电路里起到隔离的作用。
想象一下,电路就像一个超级大的社区,里面住着好多电子小伙伴,隔离开关就是那个负责把不同区域隔开的栅栏。
隔离开关的结构其实也不是特别复杂啦。
它有个触头,这个触头就像两只小手,当隔离开关处于闭合状态的时候,这两只小手就紧紧地握在一起,这样电流就能顺利地通过啦。
就好像两个好朋友手拉手,一起愉快地在电路里奔跑,把电能从这边送到那边。
那它怎么断开电路的呢?这时候啊,隔离开关就像一个很有原则的小管家。
它会慢慢地把触头分开,就像两个好朋友松开手一样。
当触头分开到足够的距离后,就相当于在电路中间砌了一道高高的墙,电流就没办法从这边跑到那边去了。
这时候,就可以安全地对电路的某一部分进行检修或者维护啦。
要是没有隔离开关这么靠谱的小卫士,那维修人员可就危险咯,可能会被乱窜的电流给伤到呢。
从电气原理上来说呢,隔离开关是没有灭弧能力的哦。
这就好比它只能安静地做隔离工作,要是电路里出现了那种很激烈的电弧现象,它可搞不定。
所以啊,在操作隔离开关的时候,一定要先把断路器断开,让电路里没有那种很强大的电流冲击,这样隔离开关才能安安稳稳地工作。
就像我们要做一件大事之前,得先把周围的小麻烦都解决掉一样。
而且哦,隔离开关的操作也是很有讲究的。
操作人员得小心翼翼地按照规程来操作,就像对待一个很娇弱的小宝贝。
因为一旦操作不当,可能就会引发一些小事故。
比如说,如果在有负荷电流的时候强行操作隔离开关,那触头之间就会产生很大的电弧,这电弧就像一个调皮捣蛋的小恶魔,会破坏隔离开关的触头,还可能会影响到整个变电站的安全运行呢。
隔离开关在变电站里虽然看起来不是那么起眼,但它的作用可大着呢。
它就像一个默默奉献的小螺丝钉,虽然小,但是缺了它整个变电站这个大机器可能就会运转不灵啦。
110kv变电站运行原理
110kv变电站运行原理宝子们,今天咱们来唠唠110kV变电站这个神奇的存在。
你可别小看它,它就像一个超级能量转换站,在咱们的用电生活里可是扮演着超级重要的角色呢。
咱先来说说变电站是干啥的。
简单来讲,它就像是一个电力的大管家。
发电厂生产出来的电,那电压呀,就像是一个特别调皮的小怪兽,有时候高得很,有时候又不太稳定。
这时候呢,变电站就闪亮登场啦。
它要把发电厂送来的电进行各种调整,让电变得规规矩矩的,适合咱们各种电器使用。
那110kV是啥意思呢?这就是电压的一个等级啦。
就好像是不同的楼梯台阶,110kV这个台阶是比较高的电压哦。
电从发电厂出来的时候,可能是更高的电压,比如说220kV之类的,到了110kV变电站,就要把这个电压降一降。
为啥要降呢?因为咱们日常生活里的电器,像冰箱、电视、手机充电器啥的,可受不了那么高的电压,就像小娃娃吃不了太辣的东西一样。
变电站里有好多超酷的设备呢。
先来说说变压器吧。
变压器这个家伙呀,长得有点像个大铁盒子,但是它可厉害啦。
它就像是一个魔法盒,电进去的时候是一种电压,经过它的魔法,出来的时候就变成另一种电压了。
它是根据电磁感应原理来工作的哦。
想象一下,电就像一群小蚂蚁在电线里跑来跑去,进了变压器这个魔法盒,就被重新安排了路线,速度和数量都变了,这电压也就跟着变了。
还有断路器呢。
断路器就像是一个超级保安。
当电路里出现了什么不正常的情况,比如说电流突然变得特别大,就像一群调皮的小蚂蚁突然变成了一大群发疯的野牛,这时候断路器就会“啪”的一下切断电路,就像保安把捣乱的家伙给赶出去一样,保护整个变电站和后面的用电设备不受伤害。
还有隔离开关呢。
隔离开关就像是一个小栅栏。
它主要是在检修的时候用的。
比如说变压器或者其他设备要检修了,就把隔离开关拉开,这样就把要检修的设备和有电的部分隔离开了,就像把调皮的孩子和危险的东西隔离开一样,保证检修人员的安全。
再说说母线吧。
母线就像是一条超级大道,电都在这条大道上跑来跑去。
说明110kV变电站电气部分.doc
110kV变电站电气部分设计第一篇:毕业设计说明书第一章变电站总体分析第一节变电站的基本知识一.变电站的定义变电站是联系发电厂和用户的中间环节,起着变换和分配电能的作用,是进行电压变换以及电能接受和分配的场所。
二.变电站的分类1、根据变电站的性质可分为升压和降压变电站(1)升压变电站是将发电厂发出的电能进行升压处理,便于大功率和远距离输送。
(2)降压变电站是对电力系统的高电压进行降压处理,以便电气设备的使用。
2、变电所根据变电站在系统中的地位,可分为枢纽变电站、区域变电站和用户变电站(1)枢纽变电所。
位于电力系统的枢纽点,连接电力系统高压和中压的几个部分,汇集多个电源,电压为330~500KV的变电所,称为枢纽变电所。
全所停电后,将引起系统解列,甚至出现瘫痪。
(2)中间变电所。
高压侧以交换潮流为主,起系统交换功率的作用,或使长距离输电线路分段,一般汇集2~3个电源,电压为220~330KV,同时又降压供当地用电,这样的变电所起中间环节的作用,所以叫中间变电所。
全所停电后,将引起区域电网解列。
(3)地区变电所。
高压侧一般为110~220KV,向地区用户供电为主的变电所,这是一个地区或城市的主要变电所。
全所停电后,仅使该地区中供电停电。
(4)终端变电所。
在输电线路的终端,接近负荷点,高压侧电压为110KV,经降压后直接向用户供电的变电所,即为终端变电所。
全所停电后,只是用户受到损失。
第二节所设计变电站的总体分析变电站电气一次部分的设计主要包含:负荷的分析计算、变压器的选型、主接线的设计、无功补偿、短路电流的计算、电气设备的选型和校验、母线的选择和校验等有关知识。
因此,变电站的总体分析也应该从这几个方面着手。
1、由待设计变电站的建设性质和规模可知,所设计变电站主要是为了满足某铁矿生产生活的发展需要,是一个110/10kv降压变电站,也是一个地区性变电站,并且只有两个电压等级,因此,主变压器可选用双绕组型的。
110KV主变电站学习
110KV主变电站一.主变压器:1.各台变压器的型号、容量、结线组别、冷却方式:答:2.各台变压器的分接头档数是多少?分接头装在高压侧还是低压侧,为什么?分接头如何调整的?要不要测分接头直流电阻植?如何测?主变压器承受的过载能力怎样的?答:1#、2#变压器分接头档数是17档(有载调压),3#、4#变压器分接头档数是5档(无载调压),1#、2#所用变压器分接头档数是3档(无载调压);分接头装在高压侧,它是通过改变高压侧线圈匝数来调节电压的,有载调压不要测分接头直流电阻值,无载调压要测分接头直流电阻值,使用万用表测量分接头的两端。
油浸变压器事故过负荷能力3.主变压器瓦斯继电器的位置在什么地方?什么情况下需要停用瓦斯保护跳闸?答:主变压器瓦斯继电器装在变压器油枕与油箱连接管的中间,变压器在运行状态下打开放气或放油阀门、检查呼吸器工作,必须将瓦斯保护由“跳闸”改为“报警”,以防止瓦斯保护误动作跳闸。
另外在运行中的变压器上进行注油、滤油、更换呼吸器的矽胶、开闭瓦斯继电器联通管道的阀门等工作(不包括取气体、油样)前,必须将瓦斯保护由“跳闸”改为“报警”;工作时还要采取相应的措施,以防止空气大量进入;工作后必须带负荷运行24小时,无瓦斯信号报警时,再改投“跳闸”。
4.主变压器各侧装有哪些保护?整定植是多少?保护范围怎样?答:保护配备5.主变压器110KV中性点直接接地,其中性点侧装有哪些保护?正常运行方式是怎样的?答:110KV装有零流保护(停用),正常时中性点不接地运行。
6.接地变保护配置情况怎样?答:二.线路:1.110KV电缆线路导线截面积是多少?各电缆线路的长度是多少?有否冲油装置?冲油装置接有哪些信号?信号动作说明存在什么异常情况?应如何处理?2.110KV线路装有哪些保护装置?整定植是多少?有否保护压板?名称是什么?什么情况下需操作压板?3.35KV电缆线路导线截面积多少?各电缆线路的长度是多少?4.35KV线路装有哪些保护装置?整定植是多少?有否保护压板?名称是什么?什么情况下需操作压板?5.10KV电缆线路导线截面积多少?各电缆线路的长度是多少?6.10KV线路装有哪些保护装置?整定植是多少?有否保护压板?名称是什么?什么情况下需操作压板?7.装有纵差保护的,纵差导引电缆压板在什么地方?什么情况下需操作压板?三.开关、闸刀:1.110KV:⑴.110KV开关型号是什么?开关的额定电流是多少?开关遮断容量是多少?灭弧介质是什么?答:灭弧介质是SF6气体。
