以太网转485

合集下载

网络转485使用说明

以太网转RS485模块可以实现以太网数据与RS485接口数据间的透明传输

功能简介：

1、模块默认作TCP主机，默认IP为：192.168.1.110，默认端口为6000；

2、通过网页选择模块RS485串口波特率，波特率默认为19200；

3、通过网页配置模块IP，子网掩码，网关及TCP端口(范围：1～65535)；

4、通过网页修改MAC,主机名，DNS服务器名；

5、通过网页设置是否IP自动获得功能；

6、通过网页设置串口接收超时时间，单位为ms；

7、模块采用5V直流电供电，电流大小为160mA；

应用场合：

1、与其他单片机串口连接，快速实现单片机以太网通信功能；

2、原有RS232串口系统的设备通过该模块，快速升级成以太网接口设备；

3、使用我们提供的VC源代码例程，非常方便的实现上位机TCP通信二次开发；

4、免费赠送TCP转串口demo源代码（非该模块成品代码），可用于学习单片机以太网通信以及模块的二次开发；

测试流程：

1、从J4口为模块供5V电源，注意电源极性，否则容易引起模块损坏，也可从串口第9脚接5V电源，第5脚接地。

2、模块上电初始化成功后，D1开始闪烁；

3、将模块的网口与PC机网口用交叉网线相连，模块网口绿灯常亮表示网路物理连接正常，黄灯闪烁表示有以太网数据通信；

4、PC机网卡IP配置为：192.168.1.2，网关为192.168.1.1；

5、在游览器地址栏中输入192.168.1.110，登录模块参数配置平台，登录用户名及密码均为admin；

注意：模块除IP地址和端口外，其他参数尽量不要修改如需恢复出厂设置，请短接J7直至模块红灯灭。

RS485和CAN总线与以太网比较

以太网、CAN总线、RS485总线都属于现场总线范畴，用户根据不同的场合和应用需求而采用不同的现场总线方式，每种总线有不同的标准特性，通过下列描述了解各种总线的特性以及各种总线优缺点。

一、RS485接口标准

✧RS-485的电气特性：逻辑"1"以两线间的电压差为+（2-6）V表示；逻辑"0"以两线间的电压差

为-（2-6）V表示。接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电平

与

✧

个✧因

✧

二、CAN

✧

✧多主结构，各节点的地位平等，方便区域组网，总线利用率高；

✧实时性高，非破坏总线仲裁技术，优先级高的节点无延时；

✧出错的CAN节点会自动关闭并切断和总线的联系，不影响总线的通讯；

✧报文为短帧结构并有硬件CRC校验，受干扰概率小，数据出错率极低；

✧自动检测报文发送成功与否，可硬件自动重发，传输可靠性很高；

✧硬件报文滤波功能，只接收必要信息，减轻cpu负担，简化软件编制；

✧通讯介质可用普通的双绞线，同轴电缆或光纤等；

✧CAN总线系统结构简单，有极高的性价比。

三、工业以太网的优势及存在问题

基于TCP / IP的以太网是一种标准开放式的网络，由其组成的系统兼容性和互操作性好，资源共享能力强，可以很容易的实现将控制现场的数据与信息系统上的资源共享；数据的传输距离长、传输速率高；易与Internet连接，低成本、易组网，与计算机、服务器的接口十分方便，受到了

要求,

扩散，

四、

1、

✧

它没有下命令，下面的节点不能发送，而且要发完即答，受到答复后，主机才向下一个节点询问，这样是为了防止多个节点向总线发送数据，而造成数据错乱。而CAN－bus和以太网是多主从结构，每个节点都有CAN控制器，多个节点发送时，以发送的ID号自动进行仲裁，这样就可以实现总线数据不错乱，而且一个节点发完，另一个节点可以探测到总线空闲，而马上发送，这样省去了主机的询问，提高了总线利用率，增强了快速性。所以在汽车等实性要求高的系统，都是用CAN总线，或者其他类似的总线。

基于以太网的RS-485总线构造物联网系统可行性的探析

１引言
ＲＳ８４５总线是工业中常用的通讯总线，ＲＳ３与２２总线相比．４５可以有逾１Ｍ的传输距离，超低的建设成本等优ＲＳ８Ｋ
量大于一定数值时，论投入多少人力成本，无法有效管理无都现有的设备。公共建筑物，如图书馆、务大厅、公大楼在例政办等人群密集建筑物中，旦设备失效或失控，一造成的损失甚至伤亡都是非常可怕的。恰恰现有的设备几乎都是基于ＲＳ８４５总线进行通信，在实际的施工中，工方所采用的ＲＳ８而施４５传
点；是ＲＳ８但４５的缺点也是显而易见的，于结构复杂的建筑对
而言，是对建筑装饰要求苛刻的建筑，署ＲＳ８或部４５网络线路简直是场噩梦；复杂的弱电线路结构，能使ＲＳ８且可４５线路大大超过１Ｍ；杂的弱电混合配电井中各种电磁干扰，可Ｋ复也
ＡＰｏｅｔｆｎｅｎｔｆｈｎｓｙＲ－８ｕｕｌｏｔｅｎｔｒｊｃｔｒｅｉｇＳ４５ＢｓｉｎＥｈｒｅｏＩｏＴｂＢｔ

以太网RS485网络设计规划及配件选型

以太网RS485网络设计规划及配件选型网络设计规划是一个重要的步骤，可以确保网络的稳定性和性能。以

太网和RS485网络是两种常见的网络类型，本文将介绍它们的设计规划和

配件选型，以帮助读者选择适合自己需求的网络。

首先，我们来了解一下以太网。以太网是一种广泛应用于局域网（LAN）的网络类型。它使用的是以太网协议，通过集线器或交换机连接

各个设备。以太网的数据传输速度通常在10Mbps、100Mbps或1000Mbps，支持TCP/IP协议。

在以太网网络设计规划中，首先需要确定网络拓扑结构。常见的拓扑

结构包括星型、总线型和环型。星型拓扑结构是最常见的，所有设备都通

过交换机或集线器连接到中央设备。总线型拓扑结构是在总线上连接所有

设备，其中一个设备充当总线控制器。环型拓扑结构是将设备连接成环状，每个设备都连接到相邻的两个设备。

其次，需要考虑网络设备的选型。常见的以太网设备包括交换机、路

由器、网卡和光纤收发器。交换机是连接多个设备的核心设备，它具有多

个网口，可以实现设备之间的通信。路由器用于连接不同的网络，将数据

包转发到目标网络。网卡是计算机与网络之间的接口，可以与交换机或路

由器连接。光纤收发器用于将电信号转换成光信号，提高信号传输质量。

在RS485网络设计规划中，同样需要确定网络拓扑结构。RS485是一

种串行通信协议，用于长距离的数据传输。它支持多点通信，可以将多个

设备连接到同一条总线上。常见的RS485拓扑结构包括总线型和星型。

RS485网络的配件选型包括RS485转换器、终端电阻和保护器。

RS485和CAN总线与以太网比较

以太网、CAN总线、RS485总线都属于现场总线畴，用户根据不同的场合和应用需求而采用不同的现场总线方式，每种总线有不同的标准特性，通过以下描述了解各种总线的特性以与各种总线优缺点。

一、RS485接口标准

✧RS-485的电气特性：逻辑"1"以两线间的电压差为+〔2-6〕V表示；逻辑"0"

以两线间的电压差为-〔2-6〕V表示。接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL 电路连接。

✧RS-485的数据最高传输速率为10Mbps

✧RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即

抗噪声干扰性好。

✧RS-485接口的最大传输距离标准值为4000英尺，实际上可达 3000米，另

外RS-232-C接口在总线上只允许连接1个收发器，即单站能力。而RS-485接口在总线上是允许连接多达128个收发器。即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。但RS-485总线上任何时候只能有一发送器发送。

✧因RS-485接口具有良好的抗噪声干扰性，长的传输距离和多站能力等上述

优点就使其成为首选的串行接口。

✧因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均

采用屏蔽双绞线传输。

二、CAN总线接口标准

✧国际标准的工业级现场总线，传输可靠，实时性高；

✧传输距离远〔最远10Km〕，传输速率快〔最高1MHz bps〕；

✧单条总线最多可接110个节点，并可方便的扩大节点数；

✧多主结构，各节点的地位平等，方便区域组网，总线利用率高；

以太网转232,232转以太网

以太网转232 ，232转以太网

1. 以太网转232的应用

以太网转485通信技术在工程上用得很多，其主要优点如下：

∙布线简单：只需要2根线，现在一般采用网线的屏蔽线接口。

∙通信距离远：由于采用了差模通信方式，比RS232的通信距离要远。

∙可以支持多机联网通信：相比只能一对一的连接，RS232可以在线上挂载多个终端，采用查询——应答的方式实现多机通信。

但是RS485现在经常需要转为以太网，也就是转化为TCP/IP，分析这些应用背后的原因主要有：

∙以太网可以接入internet这样就可以实现远距离通信，在全球范围内实现监控，这是RS485所无法做到的。

∙当需要多台RS232设备连接到计算机的时候，传统的方式是使用多串口卡。也就是使用在计算机上扩展串口来实现多个RS232串口。使用RS485转以太网之后，可以把RS485的接口留到现场，而监控计算机这端只保留一根网线即可，使用较为方便。

2. 以太网转232的解决方案

实现以太网转232（即485转网口）主要一个硬件转换器和一个软件驱动。硬件转换器分为两种：串口服务器（串口联网服务器、串口通信服务器）、串口联网模块。

RS232串口服务器是带外壳的，可以将现有的485设备连接到以太网。适合已有的RS485串口设备的网络化改造。RS232串口联网模块是不带外壳的，可以理解为内嵌方式的以太网转232模块，使用模块解决方案，可以将模块集成到用户设备的内部，实现串口服务器和设备的一体化。在价格上模块方案比串口服务器方案价格要低。两种硬件如下图所示：

串口服务器的硬件实现了RS485接口转化为TCP/IP接口（网络接口），那么配合计算机端的虚拟串口驱动使用就可以再次将TCP/IP连接虚拟地转化为串口。虚拟串口驱动可以在计算机内的驱动层虚拟出类似COM5、COM6等虚拟串口号，并且将远端的串口服务器和这些虚拟串口绑定。这样用户串口程序打开虚拟串口的时候就可以通远端的串口服务器通信，即和串口设备通信。

ttl转485芯片电流

TTL（Transistor-Transistor Logic，晶体管-晶体管逻辑）转485芯片是一种用于将高速数字信号转换为RS-485通信协议的芯片。在电流方面，不同型号的TTL转485芯片有不同的电流参数。

例如，MAX485芯片是一种常用的RS-485收发器，其典型工作电流范围为20mA至150mA。电流大小取决于所连接的设备数量、设备功耗以及传输距离等因素。在实际应用中，通常需要根据具体场景选择合适的电流参数。

需要注意的是，在选择TTL转485芯片时，应确保其电流参数与电源供应和负载设备相匹配，以保证通信的稳定性和可靠性。如有需要，可以参考芯片的数据手册以获取详细的技术参数。

1500plc网口485通讯

PLC（Programmable Logic Controller）即可编程逻辑控制器，是工业自动化领域中常见的控制设备。它能够通过编程来实现对工业设备的自动化控制，既可以满足工业生产的高效运作，又可以提高生产线的安全性和稳定性。

而在PLC的通讯方式中，485通讯占据了重要的地位。485是一种串口通信协议，它具备较长的传输距离和高速的传输速率，适用于一对多的通信结构。而1500plc具备了以太网口和485通讯接口，使得其能够更加灵活地满足工业现场的通信需求。

在工业自动化领域中，不同的设备需要进行实时的数据传输和控制操作。而485通讯作为一种可靠的通信方式，可以实现设备之间的稳定和快速的数据传输，为工业生产提供了有力的支持。

在1500plc中，网口和485通讯接口的结合为工业自动化控制系统提供了更多的可能性。首先，通过网口和485通讯接口的联结，可以实现不同设备之间的数据传输和共享，从而实现了工业自动化系统的集中化管理。

在具体的应用中，通过网口与485通讯接口的连接，可以将各

个设备的数据进行汇总和集中处理。例如，将不同传感器采集到

的数据通过485通讯传输到1500plc，然后通过网口将数据上传至

上位机，进行数据分析和处理。这种方式可以有效地实现对整个

工业系统的监控和控制。

另外，1500plc的网口和485通讯接口还具备了良好的扩展性和兼容性。通过适配不同的硬件模块，可以实现与不同设备之间的

连接和通讯。这种灵活性使得1500plc能够应对不同的工业现场需求，为工业控制系统的优化和改进提供了更多的可能性。

RS485和CAN总线与以太网比较

一、RS485接口标准

✧RS-485的电气特性：逻辑"1"以两线间的电压差为+（2-6）V表示；逻辑"0"

以两线间的电压差为-（2-6）V表示。接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL 电路连接。

✧RS-485的数据最高传输速率为10Mbps

✧RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，

即抗噪声干扰性好。

✧RS-485接口的最大传输距离标准值为4000英尺，实际上可达 3000米，另

✧因RS-485接口具有良好的抗噪声干扰性，长的传输距离和多站能力等上述

优点就使其成为首选的串行接口。

✧因为RS485接口组成的半双工网络，一般只需二根连线，所以RS485接口均

采用屏蔽双绞线传输。

二、CAN总线接口标准

✧国际标准的工业级现场总线，传输可靠，实时性高；

✧传输距离远（最远10Km），传输速率快（最高1MHz bps）；

✧单条总线最多可接110个节点，并可方便的扩充节点数；

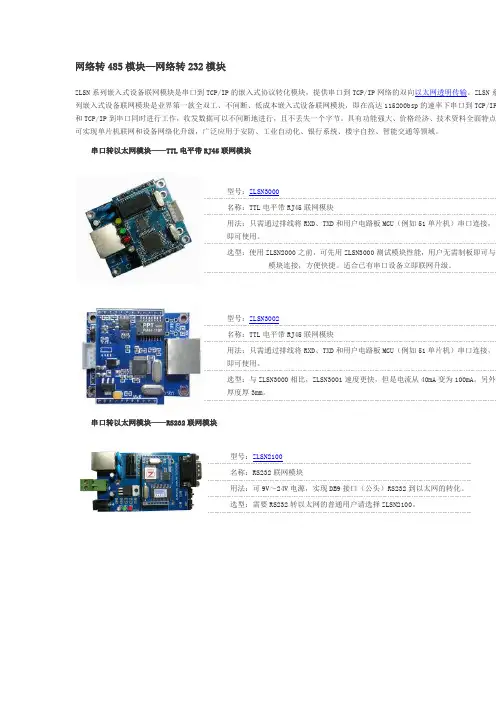

网络转485模块--网络转232模块

网络转 485 模块—网络转 232 模块ZLSN 系列嵌入式设备联网模块是串口到 TCP/IP 的嵌入式协议转化模块，提供串口到 TCP/IP 网络的双向以太网透明传输。ZLSN 系列嵌入式设备联网模块是业界第一款全双工、不间断、低成本嵌入式设备联网模块，即在高达 115200bsp 的速率下串口到 TCP/IP 可实现单片机联网和设备网络化升级，广泛应用于安防、工业自动化、银行系统、楼宇自控、智能交通等领域。串口转以太网模块——TTL 电平带 RJ45 联网模块和 TCP/IP 到串口同时进行工作，收发数据可以不间断地进行，且不丢失一个字节。具有功能强大、价格经济、技术资料全面特点型号：ZLSN3000 名称：TTL 电平带 RJ45 联网模块用法：只需通过排线将 RXD、TXD 和用户电路板 MCU（例如 51 单片机）串口连接，即可使用。选型：使用 ZLSN2000 之前，可先用 ZLSN3000 测试模块性能，用户无需制板即可与模块连接，方便快捷。适合已有串口设备立即联网升级。型号：ZLSN3002 名称：TTL 电平带 RJ45 联网模块用法：只需通过排线将 RXD、TXD 和用户电路板 MCU（例如 51 单片机）串口连接，即可使用。选型：与 ZLSN3000 相比，ZLSN3001 速度更快，但是电流从 40mA 变为 100mA。另外厚度厚 3mm。串口转以太网模块——RS232 联网模块型号：ZLSN2100 名称：RS232 联网模块用法：可 9V～24V 电源，实现 DB9 接口（公头）RS232 到以太网的转化。选型：需要 RS232 转以太网的普通用户请选择 ZLSN2100。

电力载波转rs485

电力载波是一种通过电力线传输数据的技术，而RS485是一种常用的串行通信标准。如果你想将电力载波转换为RS485，可能是因为你希望在电力线上使用RS485设备进行数据通信。

首先，要实现电力载波转RS485，你需要一个专门的转换器或者网关设备。这个设备可以接收来自电力载波网络的数据，并将其转换为RS485协议，以便RS485设备能够理解和处理这些数据。这样，你就可以在现有的电力载波基础上集成RS485设备，实现数据通信和控制。

另外，需要考虑的是通信协议的兼容性。电力载波系统通常采用自己的通信协议，而RS485设备通常使用Modbus等标准协议。在转换过程中，需要确保数据格式和通信协议的匹配，以确保数据能够正确地传输和解析。

此外，你还需要考虑信号衰减和干扰的问题。电力线上存在各种干扰源，而RS485通信对信号质量要求较高。在转换过程中，需要采取一定的措施来抑制干扰，确保数据传输的稳定性和可靠性。

总的来说，将电力载波转换为RS485涉及硬件设备的选择和连接，通信协议的兼容性，以及信号质量的保证。需要综合考虑这些因素，才能实现可靠的数据通信和控制。希望这些信息能够帮助你更好地理解电力载波转RS485的过程。

485、can和标准以太网总线比较

485、can、以太网都是基于差分线路传输数据的方式，485传输的单位是字节，can传输的单位是can数据帧，以太网传输的单位是以太网帧，每种传输单位都有校验机制。但是从应用层考虑则不一样了，一般应用层传输都是基于大于1个字节的数据包来传输的，所以这个时候485本身不能直接完成这个任务，而必须依赖用户组织485数据帧，并做数据校验、重发之类的工作；can 和以太网就基本依赖原始帧即可完成应用层任务，can最多可以传输8个字节

的数据帧，以太网最多可以传输1500字节的数据帧。可见can比较适合传输短的数据命令和状态，而以太网基本没有什么应用短板，什么数据都可以方便的传输。总线占用冲突处理，485没有总线占用冲突处理方案，一般都是采用一

主多从来保证没有两个节点同时占用总线，主节点定时轮询从节点从而更新各个从节点的数据状态。can和以太网都采用总线载波侦听多路访问冲突避免方

式来做总线占用冲突处理，但是can和以太网的区别在于can有优先级概念，如果两个节点同时发数据，高优先级的首先发，低优先级的后发，而以太网则不一样，如果有两个节点同时发数据，则两个节点都会暂停发送，等待一段随机时间后，两个节点再发数据，这样开来，can的数据发送是确定性的，而以

太网本身不能保证发送时间的确定性，所以工业上对于小数据量节点控制是更喜欢用can来互联；如果多节点互联且传输数据量很大，最好还是采用以太网来传输，当然为了保证传输的确定性，一般会在应用层做个约定，避免总线冲突。节点刷新时间，485可以做到10ms左右的单节点刷新时间，can和以太网都一样可以做到1ms级别的单节点刷新时间。工业上的流行程度，485使用最为广泛，因为大部分的使用场合并不是非常在乎刷新周期，几秒刷新一次都可以接受，而且对成本比较敏感，这个时候485就非常合适，485可以传输大的

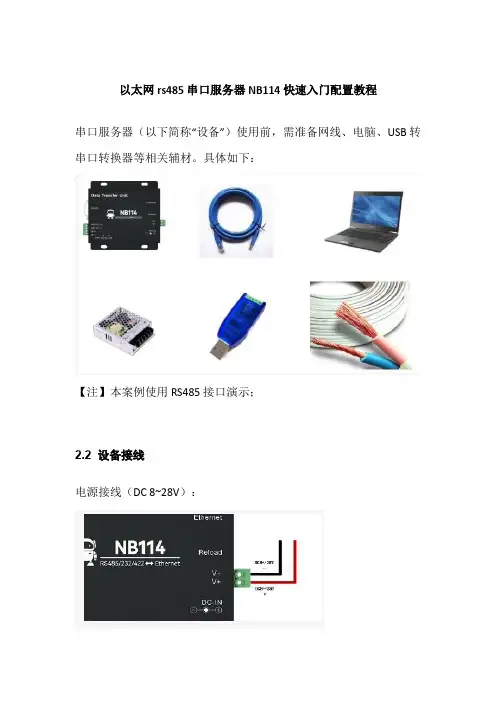

以太网rs485串口服务器NB114快速入门配置教程

串口服务器（以下简称“设备”）使用前，需准备网线、电脑、USB转串口转换器等相关辅材。具体如下：

【注】本案例使用RS485接口演示；

2.2设备接线

电源接线（DC8~28V）：

串口与网口与接线：

1、采用标准10M RJ45网口，正确接入后设备网口橙色指示灯常亮，绿色指示灯闪烁；

2、采用标准RS485接口（4×3.81mm凤凰端子），设备485-A接USB 转RS485转换器的A，设备485-B接USB转RS485转换器的B（距离较远请使用标准RS485双绞线缆，否则可能由于环境干扰过大无法正常通讯）；

【注】请勿同时使用RS485、RS422、RS232接口，可能影响数据收发。

2.3软件设置

2.3.1网络测试环境

避免客户在实际应用过程中出现服务器搜索失败，还有无法打开网页等相关问题，建议先对电脑进行相关设置的检查。

（1）关闭电脑的防火墙、杀毒软件；

（2）配置与设备连接的网卡；

（3）此案例针对设备直连电脑测试，需要配置电脑为静态IP（电脑直连串口服务器，没有路由器来分配，电脑获取不到IP地址），使用交换机或路由器需要保证设备与电脑处于同一网端（比如：192.168.3.xxx）；

（4）此处配置电脑的静态IP为192.168.3.4（与串口服务器同一网段），配置子网掩码为255.255.255.0，配置默认网关为192.168.3.1。

默认参数

数据传输测试

经过上述操作步骤后，沿用设备出厂默认参数，执行以下操作，即可实现数据的透明传输测试。

以太网口的plc 做485通讯

以太网口的PLC做485通讯

近年来，随着工业自动化的发展，PLC（可编程逻辑控制器）

已经成为许多工业企业中必不可少的设备。PLC的作用主要是实

现工业生产过程的自动化控制和监控。而以太网口的PLC利用了

网络技术，可以方便地实现与其他设备的通信，其中包括了485

通讯。

485通讯是一种常见的串行通信协议，多用于工控领域。它具

有传输速率快、干扰抗性强的特点，适用于长距离、高噪声环境

下的数据传输。通过将以太网口与485通讯结合，PLC可以实现

与各种外部设备的数据交换和控制操作。

以太网口的PLC通过内置的以太网接口，可以连接到局域网或互联网中。以太网作为一种标准的网络协议，具有较高的数据传

输速率和稳定性。而通过以太网接口，PLC可以连接到各种设备，如电脑、触摸屏、服务器等。通过串行通信协议485，PLC可以与各种传感器、执行机构等外部设备进行数据传输和控制。

以太网口的PLC在工业生产中起到了重要的作用。它可以实现对设备、生产线的远程监控和控制，大大提高了生产效率和质量。通过PLC控制，可以根据需求灵活调整生产参数，实现自动化控制。而通过以太网接口和485通讯，PLC可以与多个设备进行数

据交互，实现生产流程的自动化管理。

在以太网口的PLC中，485通讯的实现需要特定的硬件接口和

软件配置。首先，PLC需要具备485通讯的硬件接口，通常是通

过RS485串行口进行连接。其次，PLC需要进行相应的软件配置，设置串行通信参数和通讯协议。通过这样的配置，PLC才能与其

他设备正常进行数据交换。

拉雷尔电子有限公司 Ethernet-to-RS485 转换板产品介绍说明书

LAUREL ELECTRONICS, INC.Ethernet-to-RS485 Converter Board for Laurel Electronics 1/8 DIN Instruments

Features

•Connects a host meter to an Ethernet LAN while also acting as a server for up to

31 Laurel devices on an RS485 network.

•Includes an RJ45 jack for connection to the Ethernet and an RJ11 jack for

connection

to the RS485 bus.

•Suitable for all 1/8 DIN Laureate DPMs, counters, timers & remote displays.

•Complemented by free PC-resident Node Manager software and Node-resident

web server software, both of which can discover Nodes and meters.

•Selectable baud rates to 19,200.

•Isolated from meter and power grounds.

Description

Meters on an RS485 bus connected to the Internet via an Ethernet-to-RS485 device server board.
