例1.查表求ф200J6的基本偏差
解:查表1-8 (P17) IT6 = 0.029mm 查表1-11可知,J的基本偏差为上偏差, ES=+0.022mm 根据标准公差与上、下偏差的关系有: EI = ES-IT6 = +0.022-0.029 = -0.007mm 我们可以看出:-0.007mm比+0.022mm更靠近零 线,而0.022mm是基本偏差, -0.007mm反而不是 基本偏差。这就是特殊的情况,所以在基本偏差的 定义中应用了“一般”的字眼,而没有一概而论。
25H8
0.033 0
25P8
0.022 0.055
25p8
0.055 0.022
25h8
0 0.033
例题:确定φ 30H7/ s 6 →φ 30S7/h6孔与轴的极限偏差。
解: 几何平均直径 D=
≈23.24
标准公差因子 i=0.45
+0.001D(d)
大写字母字代表孔,小写字母代表轴。
A
B
孔基本偏差决定了公差带相对于零线的位置。
+0-
EI
C CD D
E EF F FGG H J K M N JS
P
R
S
T
UV
X Y Z ZA
ZBZC
ES 基本尺寸
ei 基本尺寸
zc
zb
0+-
es

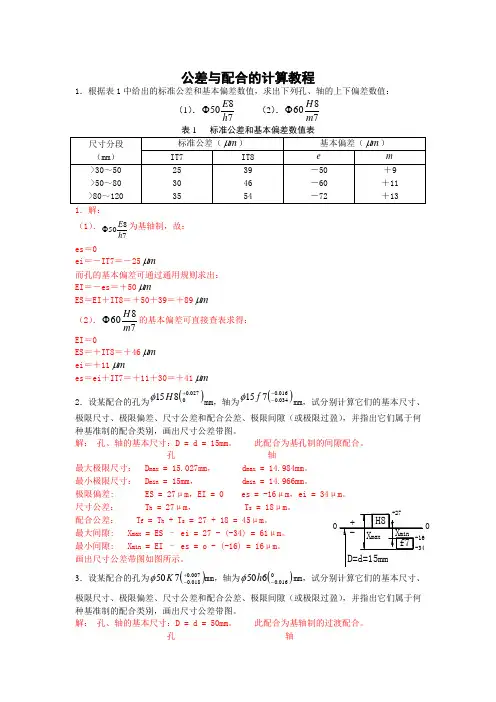

公差与配合的计算教程

公差与配合的计算教程1.根据表1中给出的标准公差和基本偏差数值,求出下列孔、轴的上下偏差数值:(1).7850h E Φ (2).7860m H Φ 表1 标准公差和基本偏差数值表1.解:(1).7850h E Φ为基轴制,故:es =0ei =-IT7=-25m μ而孔的基本偏差可通过通用规则求出: EI =-es =+50m μES =EI +IT8=+50+39=+89m μ (2).7860m H Φ的基本偏差可直接查表求得: EI =0ES =+IT8=+46m μ ei =+11m μes =ei +IT7=+11+30=+41m μ 2.设某配合的孔为()027.00815+H φmm ,轴为()016.0034.0715--f φmm ,试分别计算它们的基本尺寸、极限尺寸、极限偏差、尺寸公差和配合公差、极限间隙(或极限过盈),并指出它们属于何种基准制的配合类别,画出尺寸公差带图。
解: 孔、轴的基本尺寸:D = d = 15mm 。
此配合为基孔制的间隙配合。
孔 轴最大极限尺寸: D max = 15.027mm , d max = 14.984mm 。
最小极限尺寸: D min = 15mm , d min = 14.966mm 。
极限偏差: ES = 27μm ,EI = 0 es = -16μm ,尺寸公差: T h = 27μm , T s = 18μm 。
配合公差: T f = T h + T s = 27 + 18 = 45μm 。
最大间隙: X max = ES – ei = 27 - (-34) = 61μm 。
最小间隙: X min = EI – es = o - (-16) = 16μm 。
画出尺寸公差带图如图所示。
3.设某配合的孔为()007.0018.0750+-K φmm ,轴为()0016.0650-h φmm 极限尺寸、极限偏差、尺寸公差和配合公差、极限间隙(或极限过盈),并指出它们属于何种基准制的配合类别,画出尺寸公差带图。
常用尺寸轴孔公差与配合的选择

配合件的生产情况
• 按大批大量生产时,加工后所得的尺寸通常呈正
态分布;而单件小批量生产时,加工所得的孔的 尺寸多偏向最小极限尺寸,轴的尺寸多偏向最大 极限尺寸,即呈偏态分布。所以,对于同一使用 要求,单件小批生产时采用的配合应比大批大量 生产时要松一些。如大批量生产时的φ50H7/js6 的要求,在单件小批生产时应选择φ50H7/h6。同 样,受其它工作条件的影响,配合的间隙或过盈 也应随之变化。如表2-22。
• 基孔制和基轴制是两种平行的配合制。基孔制配合能满
足要求的,用同一偏差代号按基轴制形成的配合,也能 满足使用要求。如:H7/k6与K7/h6的配合性质基本相 同,称为“同名配合”。所以,配合制的选择与功能要 求无关,主要考虑加工的经济性和结构的合理性。
• 从制造加工方面考虑,两种基准制适用的场合不同;从
• 配合件的工作情况 • 各种基本偏差形成配合的特点 • 配合件的生产情况
配合件的工作情况
• 选择配合的类型时,应考虑配合件间有无相对运
动、定心精度高低、配合件受力情况、装配情况 等。配合类型的选择可依据下表来对比选择。
间隙配合的特点
间隙配合有A~H(a~h)共十一种,其特点是:
➢ 利用间隙贮存润滑油及补偿温度变形、安装误差、弹性 变形等所引起的误差。
• 基孔制、基轴制的优先、常用配合见书中的表。
举例
如图所示,车床C616 主轴箱齿轮轴筒与隔套的配合。 由于滚动轴承是标准件,它与 齿轮轴筒的配合选用基孔制配 合,齿轮轴筒的公差带代号为 Φ60js6,而隔套作用只是将两 个滚动轴承隔开,作轴向定位 用,为了方便装配,它只要松 套在齿轮轴筒的外径上即可, 公差等级也可选用更低的。这 类配合就是用不同公差等级的 非基准孔公差带组成。
6配合与基准制

现代工程制图(上)
研室
公称尺寸
孔的公差带完全在轴的公差带之上
+0−0.021
30h7=Φ30
Φ30H7=Φ30 +0.021
现代工程制图(上)
现代工程制图(下)
公称尺寸
孔的公差带完全在轴的公差带之下
Φ30H7=Φ30 +0.021
现代工程制图(上)
工程图学教研室现代工程制图(下)
公称尺寸
孔的公差带与轴的公差带互相交叠
+0.01−0.01
30js7=Φ30
Φ30H7=Φ30 +0.021
间隙配合过渡配合
过盈配合基准孔配合轴
有缘学习更多+谓ygd3076考证资料或关注桃报:奉献教育(店铺)
现代工程制图(下)
过盈配合过渡配合
间隙配合基准轴配合孔
一般情况下,优先采用基孔制。
现代工程制图(下)。
国家标准规定的公差与配合

公差等级
基本偏差 代号
3
2.3.1 常用尺寸段公差带
2)公差带在零件图上的标注
一是注公差尺寸的表示;二是未注公差尺寸的表示。
注公差尺寸的表示可有三种形式:
标注基本尺寸和极限偏差值。如: 6500,..002012此种标注一般适用 在单件或小批量生产的产品零件图样上,应用广泛。
标注基本尺寸、公差带代号和极限偏差值。如:
A12 B12 C12
H12 JS12
H13 JS13
7
2.3.2 常用尺寸段配合
• 1. 配合制 • 是由同一种极限制的轴和孔的公差带组成配合的一种制度。 • 国家标准规定了两种配合制:基孔配合制和基轴配合制。
(1)基孔配合制 • 指基本偏差为一定的孔公差带
,与不同基本偏差的轴公差带 形成各种配合的一种制度,简 称基孔制。 • 在基孔制配合中,孔为基准孔 ,其基本偏差(下偏差)为零, 基准孔的基本偏差代号为H。
11
表2-14 基轴制优先、常用配合
12
实例
设:在某钻夹具上,钻 套与衬套的配合代号为 φ30H7/g6,衬套与钻 模板的配合代号为 φ45H7/n6。 根据这两组配合代号, 完成以下工作:
可换钻套 1-钻套 2-衬套 3-钻模板 4-螺钉
13
(1)用文字说明“φ30H7/g6和φ45H7/n6”所代表的含义 (指出:基本尺寸、基准制、公差等级)。
c8 d8 e8 f8 g8 h8
js8 k8 m8 n8 p8 r8 s8 t8 u8 v8 x8 y8 z8
a9 b9 c9 (d9) e9 f9
(h9) js9
a10 b10 c10 d10 e10
h10 js10
a11 b11 (c11) d11
公差配合表

基孔制基轴制H11/a11A11/h11 H11/b11B11/h11 H12/b12B12/h12 H9/c9H10/c10H11/c11C11/h11 H8/d8D8/h8H9/d9D9/h9H10/d10D10/h10 H11/d11D11/h11 H8/e7E8/h7H8/e8E8/h8H9/e9E9h9H6/f5F6/h5H6/g5G6/h5H7/g6G7/h6H8/g7H6/h5H6/h5H7/f7F7/h6H8/f7F8/h7H8/f8F8/h8H9/f9F9/h9H7/h6H7/h6H8/h7H8/h7H8/h8H8/h8H9/h9H9/h9H10/h10H10/h10 H11/h11H11/h11 H12/h12H12/h12H6/js5Js6/h5 H7/js6Js7/h6H8/js7Js8/h7 H6/k5K6/h5 H7/k6K7/h6 H8/k7K8/h7H6/m5M6/h5H7/m6M7/h6 H8/m7M8/h7 H8/n7N8/h7H7/n6N7/h6 H8/p7H6/n5N6/h5 H7/p6P7/h6 H8/r7H6/p5P6/h5 H6/r5R6/h5 H7/r6R7/h6 H6/s5S6/h5 H7/s6S7/h6 H8/s7S8/h7 H6/t5T6/h5 H7/t6T7/h6 H8/t7H7/u6U7/h6 H8/u7H7/v6H7/x6 H7/y6 H7/z6特性及说明间隙非常大,液体摩擦情况差,产生紊流现象。
用于精度极低粗糙机械转动很松的配合,高温工作的转动轴以及轴向自由移动的齿轮和离合器等,在一般机械中很少采用间隙非常大,液体摩擦情况较差,且有紊流。
用于高温工作和粗糙的机械传动轴,其配合间隙非常大,且间隙有很大的变动范围间隙非常大,有紊流现象,液体摩擦很差的粗糙配合,其配合间隙很大的变动。
如扳手孔与座等的配合间隙很大,液体摩擦尚好。
有于高温工作,高速转动造成配合间隙减小,大公差、大间隙要求的外露组件的配合,在一般机械中很少采用间隙很大,液体摩擦尚好。
公差与配合详细图解

返回文挡 B
28
任意方向上的直线度(P82)
返回文挡 B
29
平行度(以面为基准、面/面)(P80)
返回文挡
B
30
平行度(以面为基准、线/面)(P80)
返回文挡
B
31
平行度(以轴线为基准、面/线)(P87)
返回文挡
B
32
平行度(以轴线为基准、线/线1)(P81)
B
返回文挡 33
平行度(以轴线为基准、线/线2)(P88)
返回文挡
B
40
倾斜度(线/基准平面)(P83)
返回文挡
B
41
被测轴线对基准轴线同轴度(P88)
返回文挡B
42
点的同心度
返回文挡
B
43
对称度(面/基准平面)(P91)
返回文挡
B
44
对称度(面/基准中心平面)
返回文挡
B
45
对称度(面/基准公共中心平面)
返回文挡
B
46
线的位置度1(P83)
B
基本尺寸与极限尺寸
返回文挡
B
1
公差与配合示意图(P10)
返回文挡
B
2
公差带图(P9)
返回文挡
B
3
间隙配合(P10)
最大间隙: Xmax=Dmax-dmin=ES-ei 最小间隙: Xmin=Dmin-dmax=EI-es 平均间隙: Xav=1/2( Xmax+Xmin)
B
返回文挡
4
过盈配合(P10)
公差等级 IT01 IT0 IT1
公式 0.3+0.008D 0.5+0.012D 0.8+0.020D
标注公差、基本偏差、配合、基准制和形位公差

标注公差、基本偏差、配合、基准制和形位公差1.标准公差和基本偏差为便于生产,实现零件的互换性及满足不同的使用要求,国家标准《极限与配合》规定了公差带由标准公差和基本偏差两个要素组成。
标准公差确定公差带的大小,而基本偏差确定公差带的位置。
1)标准公差(IT)标准公差的数值由基本尺寸和公差等级来决定。
其中公差等级是确定尺寸精确程度的标记。
标准公差分为20级,即IT01,IT0,IT1,…,IT18。
其尺寸精确程度从IT01到IT18依次降低。
标准公差的具体数值见有关标准。
2)基本偏差基本偏差是指在标准的极限与配合中,确定公差带相对零线位置的上偏差或下偏差,一般指靠近零线的那个偏差。
当公差带在零线的上方时,基本偏差为下偏差;反之,则为上偏差。
基本偏差共有28个,代号用拉丁字母表示,大写为孔,小写为轴。
从基本偏差系列图中可以看出:孔的基本偏差A~H和轴的基本偏差k~zc为下偏差;,孔的基本偏差K~ZC和轴的基本偏差a~h为上偏差,JS和js的公差带对称分布于零线两边、孔和轴的上、下偏差分别都是+IT/2、-IT/2。
基本偏差系列图只表示公差带的位置,不表示公差的大小,因此,公差带一端是开口,开口的另一端由标准公差限定。
基本偏差和标准公差,根据尺寸公差的定义有以下的计算式:ES=EI+IT 或EI=ES-IT ei=es-IT或es=ei+IT孔和轴的公差带代号用基本偏差代号与公差带等级代号组成。
2.配合基本尺寸相同的、相互结合的孔和轴公差带之间的关系,称为配合。
根据使用要求的不同,孔和轴之间的配合有松有紧,因而国标规定配合种类:1)间隙配合孔与轴装配时,有间隙(包括最小间隙等于零)的配合。
孔的公差带在轴的公差带之上。
2)过渡配合孔与轴装配时,可能有间隙或过盈的配合。
孔的公差带与轴的公差带互相交叠。
3)过盈配合孔与轴装配时有过盈(包括最小过盈等于零)的配合。
孔的公差带在轴的公差带之下。
3.基准制在制造配合的零件时,使其中一种零件作为基准件,它的基本偏差一定,通过改变另一种非基准件的基本偏差来获得各种不同性质配合的制度称为基准制。
