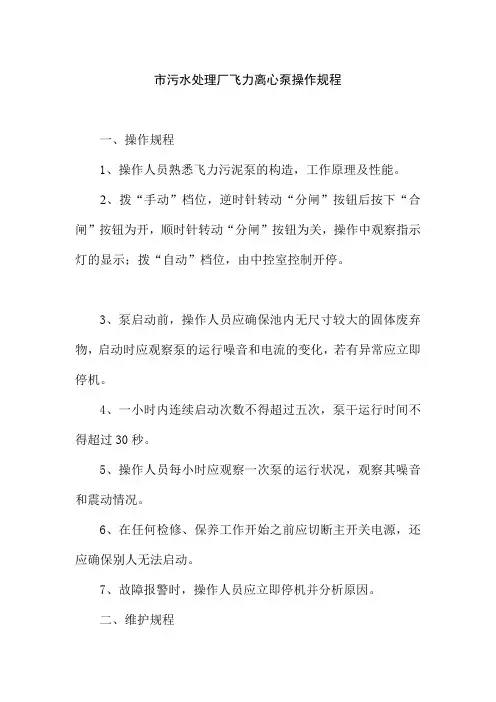

市污水处理厂飞力离心泵操作规程
市污水处理厂飞力离心泵操作规程
一、操作规程
1、操作人员熟悉飞力污泥泵的构造，工作原理及性能。
2、拨“手动”档位，逆时针转动“分闸”按钮后按下“合闸”按钮为开，顺时针转动“分闸”按钮为关，操作中观察指示灯的显示；拨“自动”档位，由中控室控制开停。
3、泵启动前，操作人员应确保池内无尺寸较大的固体废弃物，启动时应观察泵的运行噪音和电流的变化，若有异常应立即停机。
4、一小时内连续启动次数不得超过五次，泵干运行时间不得超过30秒。
5、操作人员每小时应观察一次泵的运行状况，观察其噪音和震动情况。
6、在任何检修、保养工作开始之前应切断主开关电源，还应确保别人无法启动。
7、故障报警时，操作人员应立即停机并分析原因。
二、维护规程
1、换油操作程序
⑴、卸下标有“出油孔”的螺钉，一定要从出油孔处把油排净。
油箱可能有压力，用一块抹布盖住油塞以防止油飞溅。
⑵、用油泵抽净油室中的油，装好“出油孔”处螺丝，务必从“注油孔”处将油注入。
每次均要用新的O形圈更换油室螺丝下的旧O形圈，放回油塞并拧紧，（潜污泵）拧紧力矩为80N*m 。
⑶、检查油漆，如损坏，请重漆。
潜污泵建议采用粘度等级为ISO VG15到32的矿物油，油量：600系列驱动单元4.5升，700系列驱动单元5.5升。
污泥泵建议采用粘度等级接近ISO VG32的矿物油。
污泥泵、潜污泵每年应至少检查一次，若是在严酷的运行条件下应增加检查的次数，在正常的条件下，每三年至少应做一次大修。
若是更换了密封件，建议运行一周后对油进行检查。
每月检查一次吊柄及吊链的状况。
最新水泵检验报告模板
2020.03.22
交直流电压表
D26-V
318-6 318-18
318-26
0.5级
2020.03.22
交直流电流表
D26-A
318-63 319-79
319-72 319-78
0.5级
2020.03.22
三相功率仪
ZNG-2503A
206003
0.5级
2020.03.22
电流互感器
HL-50
IFS4000 DN200
A4915-00/873
A4916-00/873
0.2级
2020.03.24
转速转差仪
ANG-C
20041
0.1级
2020.03.22
交直流功率表
D26-W
112218 112251
419-20
0.5级
2020.03.22
低功率因素功率表
D34-W
102937 102943
20003 20004
20005 20006
0.2级
2020.03.22
电阻温度仪
ZNG-RTA
20043
0.2级
2020.03.22
直流双臂电桥
QJ44
200281601
0.2级
2020.03.22
精密压力表
YB150A-0.6、1.0、
2.5、4.0、-0.1
1056、364、
013503、919、
符合
符合
合格
合格
3
绝缘电阻
（MΩ）
≥20.00
50.00
50.00
合格
合格
4
定子绕组耐电压试验
潜水泵型号及参数说明
潜水泵型号及参数说明
潜水泵的型号及参数主要根据井径、流量、扬程、配用功率的不同而不同，就奥特泵业型号为AT250QJ80-300/10-110Kw的潜水泵来说明，AT表示的是奥特泵业的产品简称，250表示使用井径不小于250毫米，QJ表示井用潜水泵（潜井的首字母），80表示流量为80m3/h （即80吨每小时），300表示扬程为300米，10表示叶轮串联级数为10级，110表示配用功率为110Kw。
型号说明：
□ - WQ D - □ - □ - □
| | | | | | 电机功率(KW)
| | | | | 额定扬程(m)
| | | | 额定流量(m3/h)
| | | 配单相电机(配三相不标注)
| | 污水潜水电泵
| 口径
以下是一些常见潜水泵型号及参数的说明表格仅供参考。
FL-A型飞力泵安全控制器产品说明书
安明电气保证生产安全使用说明书FL-A型搅拌器/潜水泵安全控制器广州市安明电气科技有限公司荣誉出品FL-A型飞力潜水泵/搅拌机安全控制器，以飞力搅拌器/潜水泵本身具有标准配套传感器为蓝本而设计的安全控制装置。
它与飞力搅拌器/潜水泵配套使用，就能达到最佳使用效果并为维护、维修带来极大之方便。
FL-A具有定子室泄漏或油室泄漏监测保护、电机绕组温度监测保护（内含双金属开关）功能。
（1）本公司之FL-A型号产品均可在任何情况下，都能为飞力潜水泵/搅拌机提供有效的安全保护（2）安全控制器能对各输入传感器进行自动诊断，而且全部故障信号都能进行显示及锁存，为维修同检查带来方便。
（3）采用数字信号处理，功耗少，散热低，性能稳定。
（4）由于采用数字技术，消除各种频率干扰，提高抗干扰能力，工作可靠。
（5）采用进口名牌继电器，负载能力强，达到5A/220V（无源触点）。
（6）电子控制板，双面进行特殊处理，大大提高防潮，防腐以及绝缘性能的能力，增强稳定性、可靠性，能大大延长其工作寿命。
1、主要规格及技术参数A：FL-A型安全控制器可以处理搅拌器/潜水泵的以下输出信号电机定子室绕组过热的热敏开关（中国大陆常用叫法：双金属片开关）电机定子室内的泄漏传感器FLS：油室中的水分泄漏传感器CLS：B：FL-A型安全控制器技术运行参数：I（电流）小于3MA→电机绕组温度过热。
I（电流）大于3MMA、小于22MA→正常工作状态。
I（电流）大于22MA→泄漏故障状态（包含定子室泄漏或油室泄漏）。
C：绿灯：正常工作时亮，其技术含义：非一般电源指示，而是本控制器内部自检及工作运转正常。
泄漏红灯：红灯亮时，则表示发生FLS或CLS故障：发生泄漏时有10秒左右的延时时间，（达到设定值时计算）。
D：FL-A型安全控制器以下输出信号（1）电机绕组温度过高继电器采用双路无源触点输出（2）泄漏继电器采用无源触点输出2. 正常使用环境条件（1）工作环境温度：－20℃~+40℃；（2）长期不得大于相对湿度90％；3. 供电电压（1）24V AC/DC；（2）正常运行参数：电流值3MA＜I＜22MA;电流值I＜3MM为过高温度;电流值I＞ 22MA为泄漏故障，有10秒延时。
WQE系列新型潜水排污泵样本
单位：除英寸外均为 mm
泵排出口径 项目
50
65
80
100
导杆
1″自来水管或 32×3.5 无缝钢管
导杆长度
地脚螺栓数量、规格
膨胀螺栓数量、规格 地脚螺栓的 预留孔尺寸
池深-300
池深-305 池深-425 池深-410
4-M16×220
4-M20×300
2-M16×150Ⅰ
80×80×270
100×100×350
保留技术更改的权力
8
下滑到底，耦合架就会与出水管座对齐扣紧。需要维修泵时，只需把泵 向上提，泵与出水管座就脱开了。这种安装方式很便于泵的维修。
由于耦合装置和泵是相对独立的，所以，如果您的泵站因情况变化需 换用同口径的低扬程或高扬程的泵，可以仍然使用原来的耦合装置。
自动耦合安装相关尺寸 软管移动安装配用的软管尺寸
O 形密封圈材质为耐油橡胶
螺母 M10×1.25 弹簧垫圈 10
叶轮压板 WQB07-01A
螺钉 M8×25 弹簧垫圈 8
叶轮压板 WQB07-10
螺钉 M10×25 弹簧垫圈 10 叶轮压板 WQB07-16
螺母、螺钉、弹簧垫圈材质为不锈钢，叶轮压板材质为 Q235
155×3.55 一个 180×3.55 二个 10×2.65 三个
并在订单上注明。 4、成套供货件是按用户选定的安装方式配套供货。选购件、备件须
用户另外订购。 5、由于耦合装置的简洁设计，导杆只须用一般的自来水管或钢管。
我们在前面已经提供了用作导杆的自来水管或钢管的规格及长度计算方 法，用户只需自行购置自来水管或钢管，切成需要的长度就可以使用了， 所以导杆不作为耦合安装时的成套供货件。用户需要由我公司提供导杆 时，须另外订购并写入订单。
WQ无堵塞潜水排污泵50WQ15-15-1.5
当前WQ无堵塞潜水排污泵50WQ15-15-1.5行业市场一片红海，就连潜水排污泵的产业集群地浙江省温岭市和温州市也是鱼龙混杂，大大小小千百多家潜水排污泵厂家分布在温岭市和温州市的市郊，其中很大一部份靠采购零部件来组装的企业，也有不少的干脆连组装排污泵也觉得麻烦，索性干起皮包公司的营生，对外也同样号称是排污泵的生产厂家。
浙江飞力泵业有限公司是一家专业制造“排污泵、污水泵、不锈钢潜水泵、不锈钢污水泵、不锈钢排污泵、不锈钢深井泵”的企业，具有集科研、制造、销售为一体，拥有完善的质量管理体系。
公司产品进入上千个工程项目和千万个家庭，并且出口58个国家和地区。
我们在紧抓质量的同时，不忘抓服务，保证售前售后2小时反应，6天解决问题，真正的专业售前、贴心售后！有90%的客户是从未见过面的，直接打款再发货。
这么多像您一样的客户选择信任我们，您也可以！一、WQ无堵塞潜水排污泵50WQ15-15-1.5特点：排污泵为水泵与电机同轴一体，工作时通过电机轴带动水泵叶轮旋转，将能量传递给浆体介质，使之产生一定的流速，带动固体流动，实现浆体的输送。
1．优质轴承,具有高回转、低噪音、低振动、低磨损转矩等特点，延长使用寿命。
2.双流道通道式叶轮，该种叶轮属于无叶片的叶轮，叶轮流道是一个从进口到出口的一个弯曲的流道。
所以适宜于抽送含有大颗粒和长纤维的介质，抗堵性好，功率曲线比较平稳，不易产生超功率的问题。
3. 采用双道串联机械密封，机械密封面：合金对碳化硅，机械密封橡胶件：丁腈橡胶，机械密封弹簧：不锈钢；耐用、耐磨。
4. 电机采用100%国标铜线电机.5. 配备不锈钢螺丝和吊环.6. 外表光滑美观！7. 防漏电缆线，即使破损也不会导致电机进水9. 自动耦合装置和水泵自动控制柜可供选购。
二、WQ无堵塞潜水排污泵50WQ15-15-1.5使用条件1.介质温度不超过50℃，密度为1.0-1.3kg/m³,PH值在6~9范围内。
微型潜水泵参数表
微型潜水泵的性能参数
一、流量Q：泵的流量是指泵在单位时间内由泵出口排出液体的体积量，以Q表
示，单位是m3/h或m3/s。
二、扬程H：泵的扬程指单位重量的液体通过泵后获得的能量，以H表示，单位
是m，即排出液体的液柱高度。
三、转速n：泵的转速指泵轴单位时问内的转数，以n表示，单位是r/min。
四、功率和效率
1、有效功率P U 泵的有效功率是指单位时间内泵输送出的液体获得的有效能
量，也称输出功率。
P U=ρgQH/1000 (kW)
式中Q——泵的流量，m3/s；
H——泵的扬程，m；
ρ—-介质密度，kg/m3；
g——重力加速度，g=9.81m/s2。
2、轴功率P a 泵的轴功率是指单位时间内由原动机传到泵轴上的功，也称输入
功率，单位是W或kW。
3、效率η泵效率η是泵的有效功率与轴功率之比，即：η=Pu/P a。
