热电阻和热电偶地区别和联系
什么是热电阻？什么是热电偶？
什么是热电阻？什么是热电偶？
热电偶和热电阻都是常用的测温元器件，而且属于接触式测温元器件。
但是两者存在较大区别，下面就测温特性、接线方式以及测温范围等三方面进行介绍。
1.测温特性不同
热电阻是根据电阻值随温度变化而变化这一特性来测量温度的，即通过电阻值的变化来表示温度的变化。
也就是说热电阻是一种纯金属，比如说常用的铂、铜、镍等，常用的热电阻有PT100,PT1000等。
热电偶是由A,B两种不同的导体/金属组成，并构成回路，当所测温度发生变化时，在回路中国会产生热电动势，形成热电流，也就是所谓的热电效应。
如下图所示。
2. 接线方式
热电偶是两线制的，而热电阻可以是两线制、三线制、四线制的。
3. 测温范围不同
热点阻普遍可以200℃左右，有的可以做到-100到500℃；而热电偶可以测到1000℃。
下图是PT100的信号调理电路。
热电偶和热电阻的区别与识别方法
热电偶和热电阻的区别与识别方法热电偶和热电阻是工业上常用的两种温度传感器，它们在测量温度方面具有很好的性能。
然而，它们的工作原理和特点有很大的区别。
本文将就热电偶和热电阻的区别及识别方法进行详细的介绍，希望能够为大家对这两种传感器有一个更深入的了解。
一、热电偶和热电阻的工作原理1. 热电偶的工作原理热电偶是利用两种不同材料的热电势差产生的原理来测量温度的。
当两种不同金属相接形成闭合回路后，如果两个接头处于不同的温度下，就会在回路中产生一个热电动势，这种现象称为热电效应。
通过测量这个热电动势的大小，就可以确定两个接头处的温度差，从而测量出被测物体的温度。
热电偶的优点是测量范围广，精度高，响应速度快，但是对环境条件和测量电路的影响比较敏感。
2. 热电阻的工作原理热电阻是利用材料的电阻随温度变化的特性来测量温度的。
一般情况下，热电阻的电阻值随温度升高而增大，利用这个特性可以通过测量热电阻的电阻值来确定被测物体的温度。
热电阻的优点是测量精度高，线性好，但是响应速度相对较慢，不适合对温度变化较快的物体进行测量。
二、热电偶和热电阻的区别1. 原理区别热电偶利用热电效应来测量温度，而热电阻利用电阻随温度变化的特性来测量温度，两者的工作原理完全不同。
2. 测量范围区别热电偶的测量范围更广，可以用于测量-200℃至1800℃范围内的温度；而热电阻的测量范围相对较窄，一般在-200℃至600℃之间。
3. 线性特性区别热电偶的温度-电压变化是非线性的，而热电阻的温度-电阻变化是线性的。
4. 响应速度区别热电偶由于其工作原理的特性，响应速度比较快，适合对温度变化较快的物体进行测量；而热电阻的响应速度相对较慢，不适合对温度变化较快的物体进行测量。
5. 环境条件影响区别热电偶对环境条件和测量电路的影响比较敏感，容易受到干扰；而热电阻对环境条件和测量电路的影响相对较小。
6. 价格区别由于其工作原理和特性的不同，热电偶的制作工艺相对较为复杂，成本较高；而热电阻的制作工艺相对简单，成本较低。
热电偶和热电阻

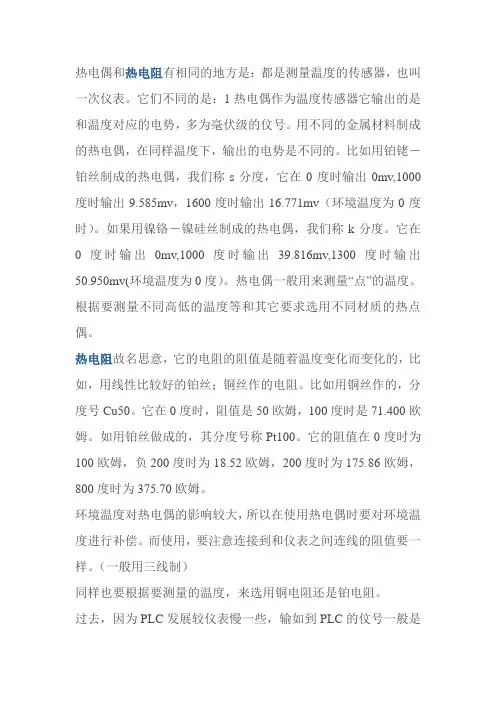

热电偶和热电阻有相同的地方是：都是测量温度的传感器，也叫一次仪表。
它们不同的是：1热电偶作为温度传感器它输出的是和温度对应的电势，多为毫伏级的伩号。
用不同的金属材料制成的热电偶，在同样温度下，输出的电势是不同的。
比如用铂铑－铂丝制成的热电偶，我们称s分度，它在0度时输出0mv,1000度时输出9.585mv，1600度时输出16.771mv（环境温度为0度时）。
如果用镍铬－镍硅丝制成的热电偶，我们称k分度。
它在0度时输出0mv,1000度时输出39.816mv,1300度时输出50.950mv(环境温度为0度）。
热电偶一般用来测量“点”的温度。
根据要测量不同高低的温度等和其它要求选用不同材质的热点偶。
热电阻故名思意，它的电阻的阻值是随着温度变化而变化的，比如，用线性比较好的铂丝；铜丝作的电阻。
比如用铜丝作的，分度号Cu50。
它在0度时，阻值是50欧姆，100度时是71.400欧姆。
如用铂丝做成的，其分度号称Pt100。
它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。
环境温度对热电偶的影响较大，所以在使用热电偶时要对环境温度进行补偿。
而使用，要注意连接到和仪表之间连线的阻值要一样。
（一般用三线制）同样也要根据要测量的温度，来选用铜电阻还是铂电阻。
过去，因为PLC发展较仪表慢一些，输如到PLC的伩号一般是0－10ma或0－10v,4-20ma所以要把的电阻值变成上说的伩号，以使PLC能接受；所以要用变送器。
一用变送器，就有2线制和4线制之分。
2线制是电源和信号就用2根线传送；比如4－20ma的仪表，就用2线制传送。
4线制，是电源和信号各用2根线来传送，互相隔离，比如0－10ma;0-10v都用4线制。
随着PLC的飞速发展PLC已有输入模块和热电偶的输入模块，只要把直接连到模块就行了。
热电偶就更方便，温度补偿以及线性校正都可以在模块里完成。
热电偶和热电阻的相同点和不同点
热电偶和热电阻的相同点和不同点热电偶和热电阻是常用于温度测量的两种传感器，它们都能够将温度转化为电信号输出。
但是，它们在原理、结构、特点和应用方面都有所不同。
本文将分别从这四个方面来探讨热电偶和热电阻的相同点和不同点。
一、原理热电偶的原理是基于塞贝克效应，即两种不同金属连接处会产生电动势，其大小与两种金属的温度差有关。
热电偶由两种不同金属材料组成，其中一段称为热电极，另一段称为冷端，两端连接在测量仪表上。
当热电极处于高温状态时，它会产生电动势，这个电动势会随着温度的变化而变化，从而可以测量出温度值。
热电阻的原理是基于温度对电阻的影响，即电阻随着温度的升高而增加。
热电阻是由一种电阻材料制成，通常是铂或镍，其电阻值随着温度的变化而变化。
当电阻材料受到热量作用时，它的电阻值会发生变化，从而可以测量出温度值。
二、结构热电偶的结构相对简单，由两种不同金属材料组成，其中一段为热电极，另一端为冷端，两端连接在测量仪表上。
热电偶的结构简单，使用方便，但是由于金属材料的限制，其测量范围有一定的局限性。
热电阻的结构相对复杂，由电阻材料制成，通常是铂或镍。
热电阻的结构相对复杂，但是由于电阻材料的选择丰富，其测量范围比热电偶更广泛。
三、特点热电偶的特点是测量范围广泛，可用于高温、低温和常温的温度测量。
热电偶的响应速度快，精度高，但是其灵敏度相对较低。
热电阻的特点是测量精度高，灵敏度高，可测量范围广泛，但是由于电阻材料的限制，其响应速度相对较慢。
四、应用热电偶广泛应用于工业生产中的温度测量，如钢铁、化工、电力等行业。
热电偶还可用于实验室中的温度测量，如科研、医学等领域。
热电阻广泛应用于食品、医药、化工、电子等行业的温度测量。
热电阻还可用于实验室中的温度测量，如科研、医学等领域。
总体来说，热电偶和热电阻都是常用的温度传感器，它们在不同的领域和场合都有着广泛的应用。
它们在原理、结构、特点和应用方面都有所不同，因此在选择使用时需要根据实际情况进行选择。
热电阻与热电偶
热电阻与热电偶热电阻和热电偶是常见的温度传感器，它们在工业控制系统和实验室中广泛应用。
它们都能够将温度变化转化为电信号，但原理和特性有所不同。
一、热电阻热电阻是一种利用材料电阻随温度变化的特性来测量温度的传感器。
常见的热电阻材料有铂、镍、铜等。
其中，铂热电阻是最常用的一种。
铂热电阻的优点是抗腐蚀性好、线性度高、稳定性好等。
它的工作原理是根据热电阻材料的电阻随温度的变化规律，通过测量电阻值来推算温度。
热电阻的测量精度较高，通常可以达到0.1℃。
但它的响应速度较慢，适用于温度变化较缓慢的场合。
在工业控制系统中，热电阻常被用于测量液体、气体等介质的温度。
二、热电偶热电偶是利用两种不同材料的导电性能差异产生的热电效应来测量温度的传感器。
常见的热电偶材料有铜/常铜、铜/镍等。
工作原理是当两种不同材料的接触点温度不同时，会产生热电势差，通过测量热电势差来推算温度。
热电偶具有响应速度快、测量范围广的特点。
它可以测量极高和极低温度，适用于温度变化较快的场合。
在工业控制系统中，热电偶常被用于测量高温炉、燃烧器等的温度。
三、热电阻与热电偶的比较热电阻和热电偶都是常见的温度传感器，它们各有优缺点，应根据具体的应用场景选择合适的传感器。
热电阻的优点是测量精度高、稳定性好，适用于温度变化缓慢的场合。
但它的响应速度较慢，不适用于温度变化较快的场合。
热电偶的优点是响应速度快、测量范围广，适用于温度变化较快的场合。
但它的测量精度相对较低，受到环境干扰较大。
在选择热电阻或热电偶时，还需考虑以下因素：测量范围、测量精度、响应速度、使用环境等。
根据具体需求，选择适合的传感器。
总结：热电阻和热电偶是常见的温度传感器，它们在工业控制系统和实验室中被广泛应用。
热电阻利用材料电阻随温度变化的特性来测量温度，热电偶利用两种不同材料的导电性能差异产生的热电效应来测量温度。
热电阻测量精度高，稳定性好，适用于温度变化缓慢的场合；热电偶响应速度快，测量范围广，适用于温度变化较快的场合。
热电阻与热电偶的区别
热电阻与热电偶的区别1、工作原理和结构的的区别①工作原理的区别热电偶是由两根不同的导体或半导体材料焊接或绞接而成，分为热端和自由端，热端插入需要测温的设备中，冷端置于设备的外面，如果两端所处的温度不同则在热电偶回路中便会产生热电势，由于热电势是被测温度的函数，测得电动势的数值后，便可换算成温度值。
热电阻是根据导体的电阻值会随着温度的变化而变化的性质，将电阻的变化转换为电信号，从而进行温度测量的。
②结构的区别普通的热电偶通常由热电极、绝缘材料和电偶保护套管以及接线盒等构成。
热电偶一般采用带孔的耐高温陶瓷管作为绝缘材料，热电极从耐高温陶瓷管孔中引出。
保护套管材料需具备耐腐蚀、耐高温、机械强度高、气密性好、热导率高等性能主要有金属、非金属、金属陶瓷3类，目前最常用保护套管是1Cr18Ni9Ti不锈钢的，适宜在900℃以下的工况条件。
热电阻最主要的部分是电阻体加上绝缘套管、保护套管以及接线盒等部件，将电阻丝缠绕在石英、陶瓷或塑料等绝缘骨架上，再套上保护套管，并在热电阻丝与套管中间填充导热材料。
2、热电偶的分类及其特点标准热电偶是指国家标准中规定了热电偶热电势与温度的关系，有统一标准分度表，允许存在一定误差的热电偶。
非标准热电偶一般没有统一的分度表,主要用于测量一些特殊的场合，使用范围和数量级比标准热电偶要小，组成热电偶的热电极必须牢固的焊接在一起，两个热电极之间应有比较好的绝缘，防止发生短路；补偿导线与热电偶自由端的连接要牢固可靠，保护套管要保证热电极与外界的介质充分隔离，以保证热电偶可靠、稳定地工作。
3、热电阻的分类及其特点①根据热电阻的组成结构分类普通型热电阻：根据热电阻的测温原理可知，被测量的温度变化是直接通过电阻值的变化来反映的，所以，热电阻引出的各种导线电阻的变化会给温度测量带来不良影响。
需要消除引线电阻带来的影响，通常热电阻采用三线制或四线制进行补偿。
铠装型热电阻：与铠装热电偶类似，同样由感温元件、引线、绝缘材料和不锈钢套管组合而成，外径一般在φ2-φ8mm之间，相比普通型热电阻具有体积小、易安装、抗冲击、能弯曲并且使用寿命也更长。
热电偶热电阻的区别.
热电偶/热电阻的区别热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：一、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。
二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围可达600度左右（当然可以检测负温度）。
热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。
三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。
四、PLC 对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC 都直接接入4～20ma 信号，而热电阻和热电偶一般都带有变送器才接入PLC 。
要是接入DCS 的话就不必用变送器了！热电阻是RTD 信号，热电偶是TC 信号！五、PLC 也有热电阻模块和热电偶模块，可直接输入电阻和电偶信号。
六、热电偶有J 、T 、N 、K 、S 等型号，有比电阻贵的，也有比电阻便宜的，但是算上补偿导线，综合造价热电偶就高了。
热电阻是电阻信号, 热电偶是电压信号。
七、热电阻测温原理是根据导体（或半导体）的电阻随温度变化的性质来测量的，测量范围为负00~500度，常用的有铂电阻(Pt100、Pt10 、铜电阻Cu50（负50-150度）。
热电偶测温原理是基于热电效应来测量温度的，常用的有铂铑——铂（分度号S ，测量范围0~1300度）、镍铬——镍硅（分度号K ，测量范围0~900度）、镍铬——康铜（分度号E ，测量范围0~600度）、铂铑30——铂铑6（分度号B ，测量范围0~1600度）。
热电偶与热电阻均属于温度测量中的接触式测温, 尽管其作用相同都是测量物体的温度, 但是他们的原理与特点却不尽相同.首先, 介绍一下热电偶, 热电偶是温度测量中应用最广泛的温度器件, 他的主要特点就是测温范围宽, 性能比较稳定, 同时结构简单, 动态响应好, 更能够远传4-20mA 电信号, 便于自动控制和集中控制。
热电阻与热电偶
热电阻与热电偶1 热电阻与热电偶的基本原理热电阻和热电偶是两种常见的用于测量温度的设备。
它们的工作原理都基于温度对电阻或电压的影响。
热电阻是一种通过测量电阻来测量物体或环境温度的装置，而热电偶则是通过测量电压差来测量温度。
2 热电阻的工作原理热电阻的工作原理基于物质的电阻随着温度的变化而发生变化。
在热电阻传感器中，通过测量电阻的变化来推算温度。
常用的热电阻材料有铂、镍、铜等，其中铂电阻的稳定性和质量最高，因此被广泛应用。
热电阻传感器的基本原理是根据电阻温度系数来确定温度。
当一个电阻器被置于物体中时，它会随着物体温度的变化而发生电阻变化。
这个电阻变化可以被称为ΔR，而这个ΔR的量值可以被计算出来。
当ΔR远大于电阻的本身时，可以通过一个简单的线性公式来计算温度变化。
这个公式通常表示为：ΔT = ΔR / α。
其中ΔT表示温度变化，ΔR表示电阻值的变化，而α是电阻温度系数，是一个与材料、温度、电流有关的常数。
3 热电偶的工作原理热电偶的工作原理是基于两种不同金属的热电势，即“热电效应”。
两种不同金属的接点形成了一种电化学反应，产生了一个电势差，称为“热电势”。
当这个接点处于不同温度时，电势差会发生变化，这种变化可以用来测量温度。
常用的热电偶材料有铜、铁、铬、镍等。
在一个热电偶中，两种不同材料的线分别接在一个电极上，在另一端分别接在电压表上。
当一个接头的温度比另一个更高时，两个不同的金属是否产生了电化学反应，从而产生一个电势差。
这个电势差可以通过连接到电压表上的导线来测量，从而确定温度差值。
在温度变化较大的环境中，热电偶的测量精度可以达到0.1°C，远高于热电阻和其他测量设备的精度。
4 热电阻与热电偶的优缺点热电阻和热电偶的主要差异包括以下几个方面。
首先，热电阻的测量精度可达于热电偶。
由于热电阻器的电阻随着温度的变化而变化，因此可以显著地减少测量误差的影响。
第二，热电阻器通常比热电偶安全。
由于热电偶的工作原理涉及到电势差的产生，因此在某些条件下可能会产生火花或电击的风险。
热电偶和热电阻测温仪表的区别及故障处理
热电偶和热电阻测温仪表的区别及故障处理热电偶和热电阻区别虽然都是接触式测温仪表，但它们的测温范围不同。
热电偶使用在温度较高的环境，因它们在中，低温区时输出热电势很小，当电势小时，对抗干扰措施和二次表和要求很高，否则测量不准，还有，在较低的温度区域，冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出，不易得到全补偿。
这时在中低温度时，一般使用热电阻测温范围为200"500o C,甚至还可测更低的温度（如用碳电阻可测到IK左右的低温）.现在正常使用钳热电阻Pt1O0。
（也有Pt50,在工业上也有用铜电阻，但测温范围较小，在一5（Γ~150°C之间.在一些特殊场合还有锢阻，镒电阻等）。
测温原理热电偶测量温度的基本原理是热电效应，二次表是一个检伏计或为了提高精度时使用电子电位差计。
电阻是基于导体和半导体的电阻值随温度而变化的特性而工作的，二次表是一个不平衡电桥。
工作中的现场判断.1.热电偶.热电偶有正负极，补偿导线也有正负之分.首先保证连接，配置确.在运行中，常见的有短路，断路，接触不良（有万用表可判断）和变质（根据表面颜色来鉴别）.检查时，要使热电偶与二次表分开。
2.热电阻.不外乎短路，和断路,用万用表可判断,在运行中,怀疑短路，只要将电阻端拆下一个线头，看显示仪表，如到最大，热电阻短路.回零，导线短路.保证正常连接和配置时，表值显示低或不稳，保护管可能性进水了.显示最大，热电阻断路.显示最小，短路热电偶和热电阻的选择：热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300。
C以下的温度。
热电阻是中低温区最常用的一种温度检测器。
它的主要特点是测量精度高,性能稳定。
其中伯热电阻的测量精确度是最高的，它不仅广泛应用于工'也测温，而且被制成标准的基准仪。
热电偶和热电阻的区别与应用简介
热电偶与热电阻区别
热电偶与热电阻的作用和区别一、热电偶概述热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克seeback效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
其优点是：①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理热电偶测温基本原理是将两种不同材料的导体或半导体焊接起来，构成一个闭合回路。
由于两种不同金属所携带的电子数不同，当两个导体的二个执着点之间存在温差时，就会发生高电位向低电位放电现象，因而在回路中形成电流,温度差越大，电流越大，这种现象称为热电效应，也叫塞贝克效应。
热电偶就是利用这一效应来工作的。
2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
（2）热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。
3．热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。
温度测量中的热电偶和热电阻的区别和联系是什么，如何选用？
温度测量中的热电偶和热电阻的区别和联系是什么，如何选用？温度是很重要的热工参数也是主要的控制指标之一，也是生产物料化学变化和物理变化的重要条件。
热电阻和热电偶都是温度测量中的接触式测温器件，尽管它们的作用是相同的，但是它们的测量原理与特点及适用环境却不相同，因此它们是由区别的，而且还有适用条件。
热电阻和热电偶的区别工作原理的区别热电阻是根据导体材料的电阻值随温度变化而变化的性质，然后将热电阻的电阻变化转换为电信号，从而实现温度的测量。
热电偶由两根不同的导体或半导体材料焊接或绞接而成，有热端和冷端之分，热端需要投入到测温设备中，冷端置于测温设备外面。
当两端温度不同，则在热电偶回路中就会产生热电效应，即热电势。
因为热电势是被测温度的函数，测得热电势数值后，可换算成对应的温度值。
结构的区别以普通热电偶为例，一般由热电极、绝缘材料、热电偶保护套管、接线盒等组成。
其绝缘材料一般采用带孔的耐高温陶瓷管，热电极则从耐高温陶瓷管孔引出。
保护套管要具备耐腐蚀、耐高温、机械强度高、气密性好、热导率高等性能。
主要有金属、非金属、金属陶瓷三大类，而常用的保护套管材料为不锈钢。
热电阻主要部分为电阻体，再加保护套管、绝缘套管、接线盒等部件。
其热电阻的热电丝是缠绕在石英、绝缘骨架、陶瓷上，然后加保护套管，而且在电阻丝和套管之间填充导热材料。
实际应用领域区别热电阻通常用在中低温环境中，若测量温度超过500℃，热电阻的阻值会变得很大，这样也会影响温度测量的结果，甚至可能出现不能显示测量结果的情况。
而热电偶是热电势随着温度变化而变化的器件，也是随着温度变化而变化进行温度测量的，一般用在高温环境，而且保护套管至关重要，常用的保护套管为不锈钢的，一般用在温度不高于900℃的工况条件。
当热电偶工作环境温度越高，而原子中的电子运动越剧烈，热电势反应就越灵敏。
另外就是热电偶的应用还要用到专门的补偿导线，而热电阻就不需要专门的补偿导线，相对于热电偶来说，价格也便宜些。
热电阻和热电偶的区别及现场应用
热电阻和热电偶的区别及现场应用(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除热电阻和热电偶的区别电站现场使用的热电偶一般是两线制的，而热电阻一般是三线制或者四线制的。
热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：一、信号的性质，热电阻本身是电阻。
温度的变化，使电阻产生正的或者是负的阻值变化；而热电偶，是产生感应电压的变化，他随温度的改变而改变。
二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围也可达600度左右（当然可以检测负温度）. 常用的铂热电阻(Pt100、Pt10)、铜电阻Cu50（负50-150度）。
热电偶可检测0-1000度的温度范围（甚至更高），热电偶常用的有铂铑——铂（分度号S，测量范围0-1300度）、镍铬——镍硅（分度号K，测量范围0-900度）、镍铬——康铜（分度号E，测量范围0-600度）、铂铑30——铂铑6（分度号B，测量范围0-1600度）。
所以，前者一般用于较低温度检测，后者可应用于较高温度检测。
三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热电偶是双金属材料，即两种不同的金属，由于温度的变化，在两种不同的金属丝的两端产生电势差。
四、PLC对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC都直接接入4～20mA信号，而热电阻和热电偶一般都带有变送器才接入PLC。
要是接入DCS的话就不必用变送器了！热电阻是RTD信号，热电欧是TC信号！五、PLC也有热电阻模块和热电偶模块，可直接输入热电阻和热电偶信号。
六、热电偶有J、T、N、K、S等型号，有比电阻贵的，也有比电阻便宜的，但是算上补偿导线，综合造价热电偶就高了。
七、虽然都是接触式测温仪表，但它们的测温范围不同。
热电偶使用在温度较高的环境，因它们在中，低温区时输出热电势很小(查表可以看一下)，当电势小时，对抗干扰措施和二次表和要求很高，否则测量不准，还有，在较低的温度区域，冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出，不易得到全补偿。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热电阻和热电偶的区别和联系热电阻WRN 热电阻WZP 工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。
它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30—铂铑6—铂铑10—铂、镍铬—镍硅、镍铬—铜镍、铜－铜镍、铁－铜镍等型式热电偶。
规格与参数□主要技术指标◆温度测量范围和允许误差热电偶类别代号分度号测量范围℃ 允许偏差△t ℃ 铂铑30—铂铑6 WRR B 0～800 ±1.5℃或
±0.25%t 铂铑10—铂 WRP S 0～1600 ±1.5℃或±0.25%t 镍铬－镍硅 WRN K 0～1300 ±2.5℃或±0.75%t 镍铬－铜镍 WRE E 0～800 ±2.5℃或±0.75%t ◆ 热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用t0.5表示□型号表示WR□－□□□ W 温度仪表 R 热电偶□热电偶材料 R）铂铑30－铂铑6 P）铂铑10－铂 N）镍铬－镍硅 E）镍铬－铜镍（镍铬－康铜）□安装固定形式 1）无固定式装置式 2）固定螺纹式 3）活动式法兰 4）固定法兰式 5）活动法兰角尺形式 6）固定螺纹锥形保护管式□ 接线盒形式 2）防溅式 3）防水式 4）隔爆式□设计序号 0）ø16mm保护管 1）ø25mm保护管（双层套管） 2）ø16mm高铝质管（单层套管） 3）ø20mm高铝质管◆热电偶公称压力一般是指在室温情况下保护管所能承受的静态外压而不破裂。
实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
◆热电偶最小置入深度应不小于其保护管外径的8～10倍（特殊产品例外）。
◆热电偶绝缘电阻（常温）常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ。
M。
即Rr.L≥100 MΩ。
M L＞1m 式中：Rr－热电偶的长度，m
b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ ◆上限温度绝缘电阻热电偶的上限温度绝缘电阻应不小于下表现定：上限温度tm℃ 试验温度t℃ 电阻值MΩ100≤tm＜300 t=tm 10 300≤tm＜500 t=tm 2 500≤tm ＜850 t=tm 0.5 850≤tm＜1000 t=tm 0.08 1000≤tm＜1300 t=tm 0.02 tm＞1300 t=1300 0.02 ◆工作原理热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。
当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
备注：关于本型号具体技术要求（如长度、螺纹或法兰接等）可与公司洽询。
工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。
它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的Pt100铂热电阻合符合专业标准分度号的Cu50铜热电阻两大类装配式、统一设计型电阻。
规格与参数□ 主要技术指标◆测温范围和准确度热电阻类别测量范围℃ 分度号允许偏差△t ℃ WZP型铂电阻 -200～420 Pt100 B级（-200～
800℃）允差±（0.3或+0.005｜t｜） A级（-200～650℃）允差±（0.15或+0.002｜t｜） WZC型铜电阻 -50～100 Cu50 -50～100℃ 允差±（0.30或
+6.0×10－3t）□ 型号表示WZ□－□□□ W 温度仪表 Z 热电阻□ 热电阻材料 P）铂电阻 C）铜电阻□ 安装固定形式 1）无固定装置式 2）固定螺纹式3）活动式法兰 4）固定法兰式 6）固定螺纹锥形保护管式□ 接线盒形式 2）防溅式 3）防水式非统设：插座式，小接线盒式等□ 设计序号 0）ø16mm保护管 1）ø12mm保护管非统设：各种规格保护管热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻值R0的比值：（R100/ R0）分度号Pt100: A 级R0=100±0.06Ω B级R0=100±0.12Ω R100/ R0＝1.3850 分度号Cu50：
R0=50±0.05ΩR100/ R0＝1.428±0.002 ◆工作原理工业用热电阻分铂热电阻和铜热电阻两大类。
热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。
热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得温度是感温元件所在范围内介质层中的平均温度。
装配式热电阻主要由接线盒，保护管，接线端子，绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。
WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示，记录和调节仪同时检测同一地点温度的场合。
WZC型铜电阻的感温元件是一
个铜丝绕组。
