电熨斗与双金属片二温度传感器的应用
6.2传感器的应用
温度传感器应用---日光灯启动器
日光灯启动器
原因： 双金属片
铜的膨胀系数大于铁
二、温度传感器的应用——电熨斗
实验：根据提供的实验器材，完成实验， 观察实验现象，并尝试分析双金属片工 作原理
现象：常温下两触点分离。温度升高，两触点接触。 原因：两种金属膨胀性能不同，双金属片形状发生 变化，使触点接触。
电熨斗中的双金属片工作原理
熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的 温度，这是如何使用调温旋钮来实现的？
根据衣物的不同，调 节调温旋钮，使升降螺 丝上下移动，带动弹性 铜片的升降，从而改变 了两触点接触的难易程 度，实现控制温度不同 的目的。
三、温度传感器的应用——电饭锅
阅读教材第58页，回答问题:
1、传感器应用的一般模式 2、力传感器的应用——电子秤 3、温度传感器的应用——电熨斗 4、光传感器的应用——火灾报警器
答:(2)水沸腾后,由于锅内保持1000C不变,故 感温磁体仍与永磁体相吸,继续加热.故锅内 大致保持1000C不变.
电饭锅
工作原理:
(3) 饭 熟 后 ， 水 分 被 大 米 吸收，锅底的温度会有什 么变化？这时电饭锅会自 动地发生哪些动作？
答:(3)饭熟后,水分被大米吸收,锅底温度升 高,当温度升至“居里点1030C”时,感温磁体 失去铁磁性,在弹簧作用下,永磁体被弹开,触 点分离,切断电源,从而停止加热．
理量转化为电学量的元件？
思考与讨论：
一、传感器应用的一般模式
自学教材前三段，画出传感器应用的一般 模式示意图。
传感器应用实例
阅读力传感器的应用——电子秤部分，思考并回答问题： （1）电子秤用的测力装置是什么？它由什么元件组成？ （2）简述力传感器的工作原理。 （3）应变片能够把什么力学量转化为什么电学量？
传感器的应用
加速度计
如图所示为一个加速度传感器，质量为m的滑块2可以在光滑的框架1中平移，滑块两侧用弹簧3拉着，R为 滑动变阻器，4是滑动片，它与电阻器任一端间的电阻值都与它到这端的距离成正比，两个电池E的电压相同， 电压表指针的零点调在中央，当P端的电势高于Q端时，指针向零点右侧偏转。当物体具有图示方向的加速度a 时，电压表的指针将向哪个方向偏转？
1、滑动片4指在变阻器正中央时，P、Q等势， 电压表指在中央零刻度；
2、如图滑动片4向左端滑动，左端电阻小，电 流流过时电势降落小，故Q点电势高于P，电压 表指针向零点左侧偏；且加速度越大，偏转越 大。
恒温箱
如图所示，用图甲的热敏电阻与继电器组成图乙所示的一个简单恒温箱温控电路，继电器线圈电阻为 150Ω，当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合。继电器供电的电池E=6V，内阻可不计。 图中的电源为恒温箱加热器的电源。则：1）应该把恒温箱的加热器接在A、B端还是C、D端？2）要使箱内 温度保持1000C，可变电阻R’的值应调节为多少？
传感器的应用
传感器应用的一般模式
驱动其什么要经过放大转换电路？ 1）传感器输出的信号相当微弱，难以直接带动执行机构去实现控制；
处理所测量的数 据
2）输出的信号进行远距离传送时，为了抵御外界干扰，必须先将信号转换为其他的电信号。
力传感器的应用——电子秤
力传感器的应用——电子秤 1、电子秤使用的测力装置：力传感器 2、常见的一种力传感器：
1、加热器应接在A、B端，析：温 度超过后，R电阻减小，线圈电流 增大，衔铁被吸合，与C、D接通， A、B断开，加热器停止加热。
2、可变电阻为100Ω 16
楼道灯光 1、楼道灯具的设置要求：晚上，有声音时，电灯就发光；

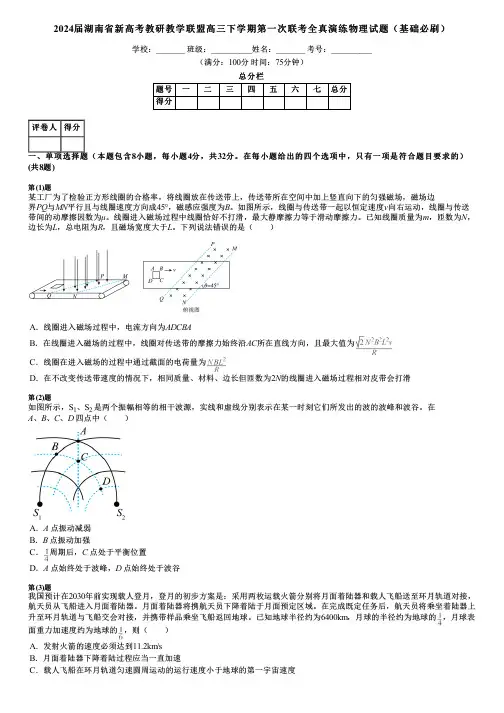

2024届湖南省新高考教研教学联盟高三下学期第一次联考全真演练物理试题(基础必刷)
2024届湖南省新高考教研教学联盟高三下学期第一次联考全真演练物理试题（基础必刷）学校：_______ 班级：__________姓名：_______ 考号：__________（满分：100分时间：75分钟）总分栏题号一二三四五六七总分得分评卷人得分一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题某工厂为了检验正方形线圈的合格率，将线圈放在传送带上，传送带所在空间中加上竖直向下的匀强磁场，磁场边界PQ与MN平行且与线圈速度方向成45°，磁感应强度为B。
如图所示，线圈与传送带一起以恒定速度v向右运动，线圈与传送带间的动摩擦因数为μ。
线圈进入磁场过程中线圈恰好不打滑，最大静摩擦力等于滑动摩擦力。
已知线圈质量为m，匝数为N，边长为L，总电阻为R，且磁场宽度大于L。
下列说法错误的是（ ）A．线圈进入磁场过程中，电流方向为ADCBAB．在线圈进入磁场的过程中，线圈对传送带的摩擦力始终沿AC所在直线方向，且最大值为C．线圈在进入磁场的过程中通过截面的电荷量为D．在不改变传送带速度的情况下，相同质量、材料、边长但匝数为2N的线圈进入磁场过程相对皮带会打滑第(2)题如图所示，S1、S2 是两个振幅相等的相干波源，实线和虚线分别表示在某一时刻它们所发出的波的波峰和波谷。
在A、B、C、D四点中（ ）A．A点振动减弱B．B 点振动加强C ．周期后，C 点处于平衡位置D．A 点始终处于波峰，D点始终处于波谷第(3)题我国预计在2030年前实现载人登月，登月的初步方案是：采用两枚运载火箭分别将月面着陆器和载人飞船送至环月轨道对接，航天员从飞船进入月面着陆器。
月面着陆器将携航天员下降着陆于月面预定区域。
在完成既定任务后，航天员将乘坐着陆器上升至环月轨道与飞船交会对接，并携带样品乘坐飞船返回地球。
已知地球半径约为6400km，月球的半径约为地球的，月球表面重力加速度约为地球的，则（ ）A．发射火箭的速度必须达到11.2km/sB．月面着陆器下降着陆过程应当一直加速C．载人飞船在环月轨道匀速圆周运动的运行速度小于地球的第一宇宙速度D．载人飞船在月球表面上方约200km处环月匀速圆周运动的周期约为27.6天第(4)题电熨斗在达到设定温度后就不再升温，当温度降低时又会继续加热，使它与设定温度差不多，在熨烫不同织物时，通过如图所示双金属片温度传感器控制电路的通断，从而自动调节温度，双金属片上层金属的热膨胀系数大于下层金属。
家中双金属片原理的应用
家中双金属片原理的应用什么是双金属片双金属片是由两种不同热膨胀系数的金属材料通过冷焊或熔焊的方式粘接在一起形成的复合材料。
由于两种金属的热膨胀系数不同，当双金属片受热或冷却时，两种金属会发生不同程度的膨胀或收缩，从而产生弯曲变形。
这种特性使得双金属片在温度传感器、温度控制器和温度补偿器等领域中得到了广泛应用。
家中双金属片的应用在家庭生活中，双金属片也有一些应用。
以下是一些家中双金属片的应用：1. 温度控制器温度控制器是调节家庭电器设备如电热水壶、电饭煲和电磁炉等温度的重要组件。
双金属片被广泛应用于温度控制器中，用于检测温度并触发温度控制。
当双金属片受到热量的影响时，由于两种金属的热膨胀系数不同，双金属片会发生弯曲变形，通过控制器的机械结构将这种变形转换为电信号，从而实现对设备的温度控制。
2. 温度传感器温度传感器是用于测量环境温度的设备。
在家庭生活中，我们经常会使用温度传感器来监测室内温度，以便调整空调或取暖设备的工作状态。
双金属片能够根据温度变化做出弯曲变形，这种变形可以被温度传感器检测到并转换为电信号。
通过测量电信号的变化，温度传感器可以准确地测量室内温度。
3. 温度补偿器温度补偿器是一种用于调整电子设备工作状态的装置，以保持设备的性能稳定。
在家中的一些电子设备如电视、电脑和音响等，由于温度的变化会影响电子元件的性能，因此需要温度补偿器来维持设备的性能稳定。
双金属片可以用作温度补偿器中的敏感元件，通过监测环境温度的变化并对设备进行调节，从而实现温度补偿的功能。
4. 温度显示器温度显示器是用于显示当前温度的设备。
在家庭生活中，我们常常使用温度显示器来查看室内外的温度，以便做出相应的调整。
双金属片可以作为温度显示器中的敏感元件，通过测量温度对双金属片的影响来显示当前的温度。
结论双金属片的特性使其在家庭生活中得到了广泛应用。
通过其独特的热膨胀性质，双金属片可以用于温度控制器、温度传感器、温度补偿器和温度显示器等家居设备中。

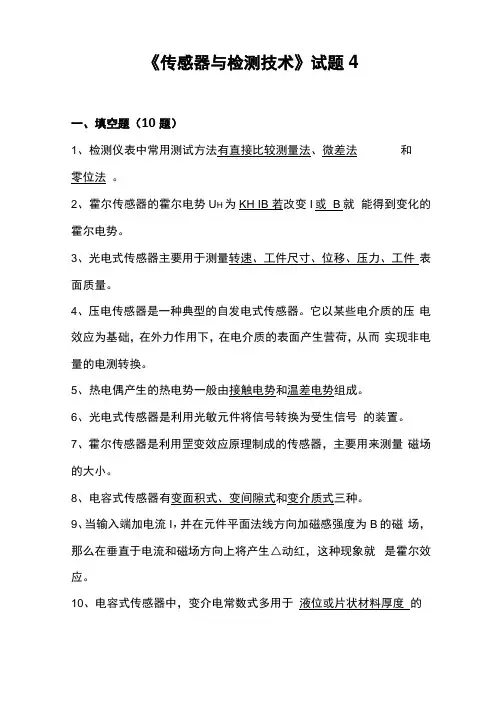

传感器与检测技术试题4

《传感器与检测技术》试题4一、填空题（10题）1、检测仪表中常用测试方法有直接比较测量法、微差法和零位法。
2、霍尔传感器的霍尔电势U H为KH IB 若改变I或B就能得到变化的霍尔电势。
3、光电式传感器主要用于测量转速、工件尺寸、位移、压力、工件表面质量。
4、压电传感器是一种典型的自发电式传感器。
它以某些电介质的压电效应为基础，在外力作用下，在电介质的表面产生营荷，从而实现非电量的电测转换。
5、热电偶产生的热电势一般由接触电势和温差电势组成。
6、光电式传感器是利用光敏元件将信号转换为受生信号的装置。
7、霍尔传感器是利用罡变效应原理制成的传感器，主要用来测量磁场的大小。
8、电容式传感器有变面积式、变间隙式和变介质式三种。
9、当输入端加电流I，并在元件平面法线方向加磁感强度为B的磁场，那么在垂直于电流和磁场方向上将产生△动红，这种现象就是霍尔效应。
10、电容式传感器中，变介电常数式多用于液位或片状材料厚度的测量。
二单选择（20题）1.传感器的动态标定是为了确定传感器的动态特性参数，下列不属于传感器的动态特性参数的是（A ）。
A.灵敏度B.时间常数C.阻尼比D.固有频率2.在标定传感器时，所用的测量仪器的精度至少应与要标定的传感器的精（B）。
A.高两个等级B.高一个等级C.有相同的等级D.低一个等级3.电阻应变式传感器的特点（D ）。
1）精度高，测量范围广2）使用寿命长，性能稳定可靠3）结构简单，体积小，重量轻4)频率响应较好，既可用于静态测量又可用于动态测量5)价格低廉，品种多样，便于选择和大量使用A.2) 3)B.3) 4)C.4) 5)D.2) 3) 4) 5)4.在电阻应变片的桥式测量电路中，要提高灵敏度应采用(C )。
A.臂电桥电路8.双臂电桥(半桥)电路C.全桥电路D.要是电桥电路都可以5 .下列关于差动变压器的叙述不正确的是(B)。
A.差动变压器是把被测量的非电量转换成线圈互感量的变化。
