影响NDJ-1型旋转式粘度计测定结果的因素分析及解决方法
导致试验机测量结果产生误差的原因及解决方法
导致试验机测量结果产生误差的原因及解决方法
一、仪器本身误差：
试验机作为一种精密仪器，可能存在固有的仪器误差，如传感器的非
线性、灵敏度不一致、仪器漂移等。
解决方法：
1.校正仪器：定期校正试验机的传感器，确保其准确度和稳定性。
2.选择合适的仪器：在购买试验机时，应选择品质可靠、准确度高的
仪器。
二、环境因素的影响：
环境因素如温度、湿度、振动等都可能对试验机的测量结果产生影响。
解决方法：
1.控制环境条件：在进行测量时，要尽量控制环境的稳定性，并确保
温度、湿度等参数在合理范围内。
2.考虑环境因素：在进行数据分析时要考虑环境因素的影响，进行数
据的修正和调整。
解决方法：
1.提高操作者的技术水平：通过培训和学习，提高操作者的实验技能
和仪器操作水平。
四、样本本身特性：
样本本身的性质也会对试验机的测量结果产生一定的影响，如样本不
均匀、表面粗糙等。
解决方法：
1.样本的准备：在进行测量之前，对样本进行充分的准备和处理，确
保样本的均匀性和表面的光滑度。
2.选择适当的测量方法：针对不同样本的特性，选择适合的测量方法，提高测量结果的准确度。
NDJ-1旋转粘度计操作规程
SOP/QC(07)016－01旋转粘度计操作及预防性维护操作规程文件类别：操作规程审批表江西中兴汉方药业有限公司目的：制定旋转粘度计操作规程，规范旋转粘度计操作，保证旋转粘度计正常运行。
依据：厂家说明书范围：适用于旋转粘度计操作。
责任：质量控制科QC主任及QC检验员正文：1 程序1.1 仪器与用具1.1.1 旋转式粘度计1.1.2 恒温水浴1.1.3 温度计，分度0.2 ℃1.2 操作方法1.2.1 仪器安装及操作按仪器使用说明进行，并根据供试品的粘度范围和药典在该品种正文项下的规定，选用是适宜转子和转速。
1.2.2 按各该药品项下的测定温度调整恒温水浴温度。
1.2.3 取供试品置仪器规定的容器中，恒温30 分钟后，依法测定偏转角（α）。
关闭马达。
1.2.4 另取供试品同法操作，取二份供试品测定平均值1.2.5 取2 次测定的平均值按公式计算，即得供试品的动力粘度。
1.2.6 测定时当指针稳定后即应读数，经一定时间旋转后粘度值会逐渐下降。
1.3 记录记录旋转式粘度剂型号，所用转子号数及转速，测定温度等。
1.4 NDJ-1 型旋转式粘度计的标准操作规程1.4.1 准备被测液体，置于直径不小于70mm的烧杯或直筒形容器中，准确地控制被液体的温度。
1.4.2 将保护框架装在仪器上（向右旋入装上，向左旋出卸下）。
1.4.3 将选配好的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。
旋转升降钮，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志与液面平行为止。
调整仪器水平，开启电机开关，转动变速旋钮，使所需转速数向上，对准速度指示点，转子在液体中旋转。
经过多次旋转，一般为（20～30）s，或按规定时间，待指针趋于稳定可进行读数。
按下指针控制杆，使读数回定下来，待指针转至读数窗口时关闭电机（注意：1、不得用力数据。
当电机关停后如指针不处于读数窗内时，可继续按住指针控制杆，反复开启和关闭电机，经过几次练习即能熟练掌握，使指针停于读数窗内，读取数据。

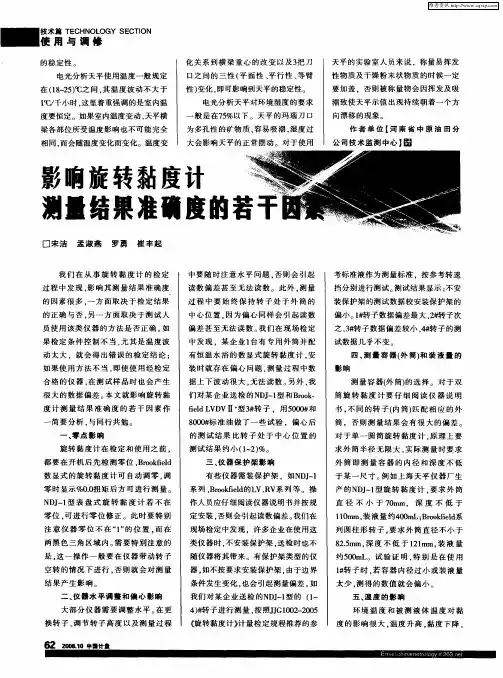

影响旋转黏度计测量结果准确度的若干因素
数 显式 的旋 转黏 度计 可 自动 调零 。 调
零 时显示 ％Ｏ０ 矩后 方 可进 行测 量 。 ． 扭 Ｎ Ｊ １ 表 盘 式 旋 转 黏 度 计 若 不 在 Ｄ一 型 零 位 ， 进行 零 位修 正 。此时 要特 别 可
有些 仪器需 装保 护架 ，如ＮＤ 一 Ｊ１ 系列 。ｒｏ ｆ ｌ的Ｌ Ｒ Ｂｏ ｋ ｅ ｉ ｄ Ｖ、Ｖ系列 等 。操 作人 员应仔 细阅读仪器说 明书并按 规 定安 装 ， 则会引起读数 偏差 。 否 我们 在 现场检定 中发 现 ，许 多企业在使 用这 类仪 器时 ， 不安装保 护架 ． 送检 时也不
影 响
测 量容 器（ 筒） 外 的选择 。对 于 双 筒 旋 转 黏 度 计 要 仔 细 阅读 仪器 说 明 书 ， 同 的转 子（ 不 内筒 ） 匹配 相 应 的 外
筒 ，否则 测 量结 果会 有很 大 的偏 差 。
度 计 测 量 结 果 准 确度 的若 干 因素 作
一
简 要 分 析 ． 同行 共 勉 。 与
考标 准液作为 测量标 准 ，按参 考转速
挡分别进行测 试 。 试结果 显示 ： 测 不安 装保 护架 的测试数据 较安装保 护架 的
偏 小 。 ＃ 专 数 据 偏 差 最 大 ．＃专 次 １车 子 ２ 聋子
之 ，＃ ３ 转子数据 偏差 较小 ． 错转 子 的测 试数据 几乎不 变。 四 、 量 容 器（ 筒） 装液 量 的 测 外 和
ｉ ｄＬ Ｄ ＃ ｆ ｌ Ｖ ＶＩ 型 ３ 转 子 ． 用 ５ ０ ＃ ｅ Ｉ ０ ０ 和 ８ ０ ＃ 准 油 做 了 一 些 试 验 ， 偏 心 后 ００ 标 的 测 试 结 果 比 转 子 处 于 中 心 位 置 的 测试 结果 约小 （～ ） 。 １２％ 三 、 器 保 护 架 影 响 仪
NDJ型旋转式粘度计操作规程
NDJ型旋转式粘度计操作规程1. 前言NDJ型旋转式粘度计是一种常用的测试粘度的仪器，广泛应用于涂料、化学、食品、制药等行业中。
本规程旨在规范使用NDJ型旋转式粘度计的流程，确保粘度测试的准确性和可靠性。
2. 仪器介绍2.1 型号和参数NDJ型旋转式粘度计主要参数如下：•测量范围：1-2,000,000mPa·s•测量精度：±2%•旋转粘度参数: mPa·s、Pa·s、cP、P2.2 结构和原理NDJ型旋转式粘度计由转子和固定器构成，通过控制旋转转子的转速及测试时间，计算液体的粘度值。
其原理为：液体通过试管向上抬升转子，转子在液体中产生转动，产生剪切应力，根据牛顿运动定律计算液体的粘度。
3. 操作步骤3.1 准备工作将NDJ型旋转式粘度计放置在水平台面上，接通电源，按下开机按钮，等待仪器自检完成。
准备好所需的液体样品、试管、注射器、清洁剂等。
3.2 测量前的操作•打开试管夹，取下固定器和转子，清洗干净并用纸巾擦干。
•用注射器将待测试的液体样品注入试管，液面高度应该稍微低于试管的半径。
•将转子装配到固定器上，注意转子不能搭配错误。
•按下调零按钮，等待常数稳定，按下旋转按钮，转子开始旋转，测试时间为1分钟。
3.3 测量后的操作•测试完成后，按下停止按钮，试管夹会自动松开，取下试管，将试管倒置在清洁剂中清洗。
•清洗转子和固定器，将仪器放置在合适的地方保存。
4. 注意事项•操作过程中要注意安全，避免发生事故。
•测试样品应当充分搅拌均匀，排除气泡。
•试管的横截面要求尽量圆滑，不得有棱角或凸起，以免影响粘度测试准确性。
•测量前应当确保仪器和试管的表面干净，以避免对测试结果产生干扰。
5. 结论NDJ型旋转式粘度计是一种可靠、准确的测试粘度仪器，使用前应当了解其结构和原理，按照规程操作，遵守注意事项。
掌握好操作流程，能够快速、准确地得到粘度测试结果，保证产品质量及设备稳定性的提升。
旋转粘度计在测量中若干问题的正确应用
旋转粘度计在测量中的正确应用Corect Application of the Rotary Viscosimeter in Measurement徐铁鹰(江苏省南通市计量检定测试所,江苏南通226001)摘 要:本文根据粘度计的工作原理,针对粘度计使用人员在实际操作中容易忽略的若干问题,介绍了正确的使用方法。
关键词:粘度计;测量;方法 在众多化学计量中占有一席地位的旋转粘度计,因其结构简单、价格便宜、方便实用而广泛应用于测定食品、药物、油脂、油漆、涂料、塑胶、粘合剂等各种流体的动力粘度计量。
笔者在长期从事该类仪器的检定中,发现许多化验室人员在使用过程中存在不少问题,有不少化验室的旋转粘度计经过计量部门检定合格,而化验室人员实际测试样品时,测试数据偏差很大。
实际上是化验室人员由于各种原因,没有正确使用造成的,而往往误解为仪器不准。
那么,如何正确使用旋转粘度计,才能获得准确可靠的测量结果?为说明这一问题,有必要首先简单介绍一下旋转粘度计的工作原理:旋转粘度计在外筒里同轴地安装的内筒,其中充满粘性液体,同步电机以稳定的速度旋转,连接刻度圆盘,再通过转轴带动内筒(即转子)旋转,内筒即受到基于液体的粘性力矩的作用,作用越大,则游丝与之相抗衡而产生的扭矩也越大,于是指针在刻度盘上指示的刻度也就越大。
读数乘以特定的系数即可得到被测液体的动力粘度。
为取得准确、可靠的测试数据,必须注意以下几点:1 仪器必须经过计量部门的检定,同时有有效证书对于使用频繁或对测试数据有怀疑,要重新检定。
确认其计量性能是否有变化,确保各项技术指标在允许范围以内。
对于自校所用标准粘度液要注意有效期,以精制石油产品和以硅油为主要成分的二级标准粘度液,其有效期国家是有严格规定的,同时标准粘度液中不得有沉淀物。
2 注重被测液体的温度这一点许多用户往往容易忽视,认为温度差一点无所谓。
实验证明:当温度偏差0.5℃时,有些液体粘度值的偏差就超过5%,温度偏差对粘度影响很大,温度升高,粘度下降。

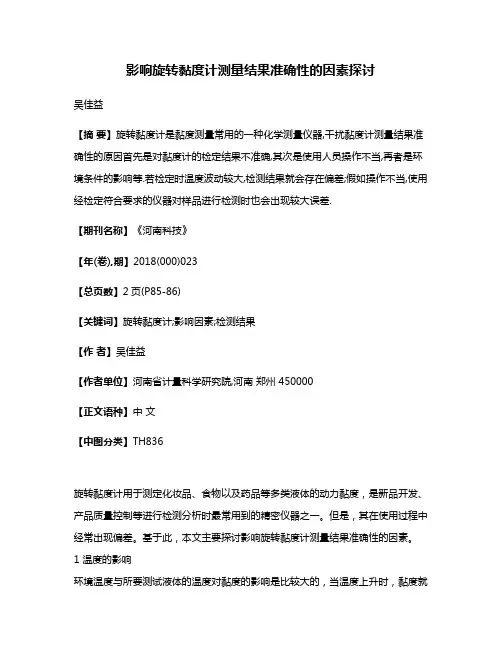

影响旋转黏度计测量结果准确性的因素探讨
影响旋转黏度计测量结果准确性的因素探讨吴佳益【摘要】旋转黏度计是黏度测量常用的一种化学测量仪器,干扰黏度计测量结果准确性的原因首先是对黏度计的检定结果不准确,其次是使用人员操作不当,再者是环境条件的影响等.若检定时温度波动较大,检测结果就会存在偏差;假如操作不当,使用经检定符合要求的仪器对样品进行检测时也会出现较大误差.【期刊名称】《河南科技》【年(卷),期】2018(000)023【总页数】2页(P85-86)【关键词】旋转黏度计;影响因素;检测结果【作者】吴佳益【作者单位】河南省计量科学研究院,河南郑州 450000【正文语种】中文【中图分类】TH836旋转黏度计用于测定化妆品、食物以及药品等多类液体的动力黏度，是新品开发、产品质量控制等进行检测分析时最常用到的精密仪器之一。
但是，其在使用过程中经常出现偏差。
基于此，本文主要探讨影响旋转黏度计测量结果准确性的因素。
1 温度的影响环境温度与所要测试液体的温度对黏度的影响是比较大的，当温度上升时，黏度就会下降，但很多使用人员没有注意到这个关键因素。
按照规定，在进行试验时，环境温度要控制在（20±2）℃范围内。
相关工作人员在平时测试时发现，当环境温度的变化幅度大于2℃时，杯子里待测样品的液面和中、底部都存在有大于0.1℃以上的温度差，会导致检定结果出现0.3%～1%的偏差。
经试验验证：所测流体的黏度不同，随着温度产生波动的数据也各异。
当流体和检定环境之间有0.5℃温度差时，一部分流体的黏度数值误差会大于5%，所以尤其要注意把所测试流体的温度保持在规定的温度点，所要测试的流体要与转子进行等温调控，并保持恒温状态，对于精确测量温度波动应不大于0.1℃［1］。
2 零点的作用使用旋转黏度计进行检定前，首先将仪器的水平泡调至水平状态，再开机进行零位的检测。
当表盘式的旋转黏度计处于没有安装转子空转的状态时，NDJ-1型表盘式旋转黏度计若不在零位上，就要进行零位修正，将修正后的数据代入测量数据之中。
旋转式粘度计使用说明书
NDJ-1旋转式粘度计使用说明书仪器：NDJ-1旋转式粘度计1.按说明书安装好粘度计，准备被测液体，置于直径不小于70mm的烧杯或直筒形容器中，准确地控制被测体液温度。
2.将保护架装在仪器上（向右旋入装上，向左旋出卸下）。
3.将选配好的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。
旋转升降旋纽，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面相平为止，调正仪器水平。
开启电机开关，转动变速旋纽，使所需转速向上，对准速度指示点，使转子在液体中旋转，经过对次旋转（一般20~30秒）待指针趋于稳定（或按规定时间进行读数）。
按下指针控制杆（注意：1.不得用力过猛。
2.转速慢时可不利用控制杆，直接读数）使读数固定下来，再关闭电机，使指针停在读数窗内，读取读数。
当电机关停后如指针不处于读数窗内时，可继续按住指针控制杆，反复开启和关闭电机，经几次练习即能熟练掌握，使指针停于读数窗内，读取读数。
4.当指针所指的数值过高或过低时，可转变转子和转速，务必使读数约在30~90格之间为佳。
5.量程、系数及转子的选择：a.先大约估计被测液体的粘度范围，然后根据量程表选择适当的转子和转速。
如测定约3000豪帕·秒左右的液体可选用下列配合：2号转子--------------6转/分或3号转子----------30转/分b.当估计不出被测液体的大致粘度时，应假定为较高的粘度，试用由小到大的转子和由慢到快的转速。
原则是高粘度的液体选用小的转子和慢的速度；低粘度的液体选用大的转子和快的速度。
c.系数：测定时指针在刻度盘指示的读数必须乘上系数表上的特定系数才为测得的绝对粘度（mPa·s）绝对粘度的计算：η=K·aη——绝对粘度K——系数a——指针所指读数（偏转角度）d.频率误差的修正铃铛使用电源频率不准时，可按下列公式修正。
实际粘度=指示粘度·名义频率/实际频率绝对粘度(CP)=动力粘度( CST) ×密度(g/ml)。
NDJ-1型旋转式粘度计使用说明书
NDJ-1型旋转式粘度计使用说明书NDJ-1 Rotational Viscometer Instruction Manual产品应用：Application本产品广泛应用于测定油脂，油漆，塑料，食品，药物，胶粘剂，化妆品等各种流体的粘性阻力与液体的绝对粘度。
在使用时必须按照说明书的要求进行安装和测量工作。
NDJ-1 Rotational Viscometer is a novel instrument to be used in measuring the viscous resistance and the absolute viscosity of fluid.It is widely applicable to determine the viscosity of various kinds of fluids, such as grease, paint, plastics, food products, pharmaceuticals, bonding agent, etc.1.主要技术规格：测量范围：10~ 100000 map.s转速：6,12,30,60 Spin/minute测量误差：±5%（牛顿液体）电源：220V±10V，50HzMain Technical Specification：Range：Medium Viscosity 10-100,000mPa.sLow Viscosity 0.1-100mPa.sMedium Viscosity 4 Rotors of No.s 1,2,3 and 4.Low Viscosity 1 Rotor of No.0Speed of Rotor:6rpm,12rpm,30rpm and 60rpm.Measurement tolerance: ±5%(Newtonian fluid)Power Supply:220V±10%V.50Hz2.安装：1) 从包装箱中取出机箱底座与支柱。
NDJ1型旋转式粘度计操作规程
NDJ-1型旋转式粘度计操作规程1、目的建立旋转式粘度计操作规程，使仪器的操作正确规范2、适用范围适用于NDJ-1型旋转式粘度计3、责任部门质量部4、操作方法4．1 准备被测液体，置于直径不小于70mm高度不小于130mm的烧杯或直筒形容器中，准确地控制被测液体温度。
4.2 将保护架装在仪器上（何右旋上，向左旋卸下）。
4.3 将选配好的转子旋入连接螺杆（向左旋装上，向右旋卸下）。
4．4 旋升降旋扭。
使仪器缓慢的下降，转子逐渐浸入被测液体中，直至转子液面标志和液面相平为止，4．5 调正仪器水平。
（水平调整螺钉在支架的两前端）。
4.6 按下指针控制杆。
打开电源开关，开动电机开关，转动变速旋扭（在电机的左端），使所需转速数向上，对准速度指示点，放松指针控制杆，使转子在液体中旋转，经过多次旋转（一般20-30秒）待指针趋于稳定（或按规定时间进行读数）。
按下指针控制杆使读数固定下来，再关闭电机，使指针停在读数窗内，读取读数。
当电机停下后如指针不处于读数窗内时，可继续按住指针控制杆，反复开启和关闭电机，连续测定3次，以每次测得数乘以转子的系数即为粘度，以三次测得数的平均粘度出报告。
4.7 当指针所指的数值过高或过低时，可变换转子和转速务必使读数在20-80格之间为佳。
5、注意事项5．1 按指针控制杆时，不得用力过猛，若转速慢时可不利用控制杆直接读数。
5．2 装卸转子时应小心操作，装拆时应将连接螺杆微微抬起进行操作，不得用力过大，不要使转子横向受力。
以免转子弯曲，装上转子后不得将仪器侧放或倒放。
5．3 一定要在电机运转时变换转速。
5．4 仪器升降时，应用手拖住仪器，防止仪器自重坠落。
5．5 将转子以足够长的时间浸于被测液体同时进行恒温，使其能和被测液体温度一致5.6 测定时尽可能将转子置于容器中心。
5．7 防止转子浸入液体时有气泡附粘于转子下面。
5.8 每次使用完毕后及时清洗转子不得在仪器上进行转子清洗，清洗后要妥善安放于转子架中。
NDJ-1粘度计操作规范
NDJ-1型旋转式粘度计操作规范一、用途：NDJ-1型旋转式粘度计是用于测量液体粘度的新型仪器。
广泛适用于测演油脂.油漆.塑料.食品.药物.胶粘剂等各种流体的粘度。
二、主要技术规格测定范围：10-100000mpa.s转子规格：1 2 3 4号四种转子转子转速：6转/分12转/转30转/分60转/分测量误差：±5%（牛顿液体）电源：220v±10v 50hz外形尺寸：300×300×450mm净重：1.5kg(不包括支架)三、结构原理1.同步电机以稳定的速度旋转，接连刻度圆盘，再通过游丝和转轴带动转子旋转。
如果转子未受到液体的阻力，则游丝.指针与刻度圆盘同速旋转，指针在刻度盘上指出的读数为“0”。
反之，如果转子受到液体的粘滞阻力，则游丝产生扭矩，与粘滞阻力抗衡最后达到平衡，这时与游丝连接的指针在刻度圆盘上指示一定的读数（即游丝的扭转角）。
将读数乘上特定的系数即得到液体的粘度。
2.利用齿轮系统及离合器进行变速，由专用旋扭操作，分四档转速，根据测定需要选择。
3．按仪器不同规格附有1~4号转子，可根据被测液体粘度的高低随同转速配合选用。
4. 仪器装有指针控制杆，为精确计数用。
当转速较快（30转/分，60转/分）无法在旋转时进行读数，这时可轻轻按下指针控制杆，使指针固定下来，便于读数。
5. 保护架是为准确测量和保护转子用。
使用保护架进行测定能取得较准确的测量结果。
6. 引伸索便于在现场测量，即被测液体温度过高，现场无条件安放支架而作粗略测量。
7. 固定支架及升降机构，一般在实验室中进行小量和定温测定时应固定，仪器可手提使用（但也注意尽量保持水平）。
四、安装4.打开仪器箱，取出转子架，旋松手柄下端之包装固定螺钉，取出粘度计，把粘度计装在升降夹头上，用手柄固定螺钉拧紧，按上电源，拿下指针控制杆上的橡皮筋，旋松仪器下端黄色保护螺钉，取下保护帽。
5.调节水平调正螺钉，保持仪器水平，接上电源五、操作说明1.准备被测液体，置于直径不小于70mm的烧杯或直筒形容器皿，准确地控制被测液体温度。
NDJ-1旋转粘度计说明书
NDJ-1旋转粘度计说明书NDJ-1型旋转式粘度计用途:,,,,,型旋转式粘度计是用于测量液体的粘性阻力与液体的绝对粘度的新型仪器。
广泛适用于测定油脂、油漆、食品、药物、胶粘剂等各种流体的粘度。
NDJ-1型旋转式粘度计结构原理:1(利用齿轮系统及离合器进行变速，由专用旋转旋钮操作，分四档转速，根据测定需要选择。
2(按仪器不同规格附有,至,号五种转子，可根据被测液体粘度的高低随同转速配合选用。
3(仪器装用指针固定控制机构，为精确读数用。
当转速较快时(,,转,分，,,转,分)无法在旋转时进行读数，这时可按下指针控制杆，使指针固定下来，便于读数。
4(保护架是为了稳定测量和保护转子。
使用保护架进行测定能取得较稳定的测量结果。
黄色保护圈是为了保护仪器轴连接杆不受外力侵击而影响仪器精度稳定。
5(仪器可手提使用，配有固定支架及升降机构，一般在实验室中进行小量和定温测定时应固定使用。
NDJ-1型旋转式粘度计安装:,(从包装箱中取出存放箱、支架和调节螺钉二只。
,(将二只调节螺钉旋入支座的底脚。
,(检查升降夹头的灵活性和自锁性，发现过松或过紧现象可用十字螺丝刀调整夹头紧松螺钉，使其能上下升降，一般略偏紧为宜，以防装上粘度计后产生自动坠落。
,(打开存放箱，取出粘度计，将粘度计装入升降夹头上，用手柄固定螺钉拧紧(应尽可能水平)，拿下指针控制杆上的橡皮筋，取下粘度计下端的黄色保护圈，然后取出存放箱中的保护架旋在粘度计上。
,(用调节螺钉调节水平泡，保持粘度计水平。
NDJ-1型旋转式粘度计操作使用:,(准备被测液体，置于直径不小于,,,,高度不小于,,,,,的烧杯或直筒形容器中，准确地控制被测液体温度。
,(将保护架装在仪器上(向右旋入装上，向左旋出卸下)。
,(将选配好的转子旋入轴连接杆(向左旋入装上，向右旋出卸下)。
旋转升降旋钮，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面平为止，再精调水平。
接通电源，按下指针控制杆，开启电机，转动变速旋钮，使其在选配好的转速档上，放松指针控制杆，待指针稳定时可读数，一般需要约,,秒钟。
NDJ-1S 4S数显粘度计 使用说明书
NDJ-1S/4S数显粘度计使用说明书NDJ-1S(4S)型数字显示粘度计是传统指针式旋转粘度计的升级换代产品。
本仪器采用先进的机械设计、制造工艺和单片机控制技术，LED数码管显示，测量准确；本粘度计采用简洁的三个按键操作模式，一键选配转子号，一键调整转速，一键读取粘度值，使用极为方便。
本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿液体的绝对粘度和非牛顿液体的表观粘度的理想仪器，可广泛应用于油脂、油漆、塑料、药物、食品、涂料、洗涤剂等各种流体粘度的测量。
型号NDJ-1SNDJ-4S测量范围1～1×105mPa.s 1～2×106mPa.s转子规格标配1-4号转子（选配0号转子可测低粘度至0.1~10mPa.s）转子转速（转/分）6、12、30、600.3、0.6、1.5、3、6、12、30、60测量停止测量结果稳定后，转子自动停止测量精度±2%（牛顿液体）供电电源交流220V±10% 50HZ±10%工作环境温度5℃~35℃，相对湿度不大于80% 外形尺寸280×320×390净重 4.5Kg本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。
当转子在液中旋转时，液体会产生作用在转子上的粘度力矩。
液体的粘度越大，该粘性力矩也越大；反之，液体的粘度越小，该粘性力矩也越小。
该作用在转子上的粘性力矩由传感器检测拾取，经单片机处理后得出被测液体的粘度。
本仪器采用单片机技术能方便地设定量程（转子号及转速），对传感器检测到的数据进行数字处理，并且LED数码管清晰地显示测量时设定的转子号、转速和被测液体的粘度值。
本仪器标配有4种转子（1、2、3、4号）。
NDJ-1S有4档转速（6、12、30、60转/分），由此组成的16种组合，可以测量出测定范围内的各种液体的粘度值。
NDJ-4S有8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度值。
旋转粘度计检测机理分析与改进建议[权威资料]
![旋转粘度计检测机理分析与改进建议[权威资料]](https://img.taocdn.com/s3/m/d8d1022d66ec102de2bd960590c69ec3d5bbdbf4.png)
旋转粘度计检测机理分析与改进建议[摘要]旋转粘度计广泛应用于测定油脂、油漆、涂料、塑料、食品、药物、胶粘剂等各种流体的动力粘度.该仪器结构简单、价格便宜、方便实用，因而广受欢迎.在长期从事该类仪器的检定过程中我们发现许多用户，特别是中小企业的测试人员在使用过程中存在许多问题，往往我们检定的仪器性能优于国家计量检定规程的要求，但是用户在测试样品时数据偏差很大.现就如何正确使用旋转粘度计以及旋转粘度计检测机理和改进展开笔者论述。
[关键词]旋转粘度计测机理分析改进建议R852.23 A 1009-914X（2015）21-0373-01一、旋转粘度计检测机理分析以稳定的速度旋转，连接刻度圆盘，再通过游丝和转轴带动转子旋转，如果转子未受到液体的阻力，则游丝、指针与刻度盘同速旋转，指针在刻度盘上指出的读数为”0”.反之，如果转子受到液体的粘滞阻力，则游丝产生扭矩，与粘滞阻力抗衡最后达到平衡，这时与游丝连接的指针在刻度盘上指示一定的读数（即游丝的扭转角）.将读数乘上特定的系数即得到液体的粘度. 本仪器转速由齿轮系统及离合器通过调速旋钮进行变速，附有1-4号四种转子，可根据被测液体的高低随同转速配合选用；其装有指针固定控制机构，为精确读数用，当转速较快时（30转/分、 60转/分）无法在旋转时进行读数，这时可轻轻按下指针控制杆，使指针固定下来，便于读数；还配有固定支架及升降机构，一般在实验室中进行小量和定温测定时应固定.把仪器固定于支架上以保证测量精确度；斜齿轮及阻尼升降机构，确保仪器升降平稳；引伸索便于在被测液体之容器较大而液面又较低时，及被测液体温度过高情况下使用.二、旋转粘度计检测方法1.检测（1）测量一般原则：高粘度的样品选用小体积（3、4号）转子和慢的转速，低粘度的样品选用大体积（1、2号）转子和快的转速.每次测量的百分计标度（扭矩）在20%―90%之间为正常值，在此范围内测得的粘度值为正确值.（2）先大约估计被测样品的粘度范围，然后根据高粘度的样品选用小体积的转子和慢的转速，低粘度样品选用大体积的转子和快的转速.一般先选择转子，然后再选择合适转速.例如转子SP为1号时，转速为60RPM，屏幕直接显示满量程为100mPa？s，当转速改为6RPM时，满量程为1000mPa？s.（3）当估计不出被测样品大致粘度时，应先社顶为较高的粘度.试用从小体积到大体积的转子和由慢到快的转速.然后每一次测量根据百分计标度（扭矩）来判断转子和转速选择的合理，百分计标度一定要在20%―90%之间为正常值，若不在此范围内，粘度计会发出警报声，提示用户更改转速和转子.千万别忘了换了转子一定要根据选用转子改变转子号SP.2、注意事项（1）装卸转子时应小心操作，装卸时应将连接螺杆微微抬起进行操作，不要用力过大，不要使转子横向受力，以免转子弯曲.（2）请不要把已装上转子的粘度计侧放或倒放.（3）连接螺杆与转子连接端面及螺纹处保持清洁，否则会影响转子晃动度.（4）粘度计升降时应用手托住，防止粘度计因自重下落.（5）调换转子后，请及时输入新的转子号.每次使用后对换下来的转子应及时清洁（擦干净）并放回到转子架中.请不要把转子留在一起上进行清洁.（6）当调换被测液体时，请及时清洁（擦干净）转子和转子保护框架，避免由于被测液体相混淆而引起的测量误差.（7）仪器与转子为一对一匹配，请不要把数台仪器及转子相混淆.（8）请不要随意拆卸和调整仪器零件.（9）搬动及运输仪器时，应将米黄色盖帽盖在连接螺杆处后，将仪器放入包箱中.（10）装上转子后，请不要在无液体的情况下长期旋转，以免损坏轴尖.（11）悬浊液、乳浊液、高聚物及其它高粘度液体中有许多属“非牛顿液体”，其粘度值随切变速度和时间等条件的变化而变化，故在不同转子、转速和时间下测定的结果不一致属正常情况，并非仪器误差.对非牛顿液体的测定一般应规定转子、转速和时间.（12）做到下列各点将有助于测得更精确的数值：a.精确的控制被测液体的温度.b.将转子以足够长的时间浸于被测液体中，使两者温度一致.c.保持液体的均匀性.d.测定时将转子置于容器中心，并一定要装上转子保护框架.e.保证转子的清洁和晃动度.f.当高转速测定立即变为低转速时，应关机一下，或在低转速的测定时间掌握稍长一点，以克服由于液体旋转惯性造成的误差.g.测定低粘度时选用1号转子，测定高粘度时选用4号转子.h.低速测定粘度时，测定时间相对要长些.i.测定过程中由于调换转子或被测液体等需要，曾旋动升降夹头变动过粘度计位置后，应及时查看并调整粘度计的水平状况.三、旋转粘度计的改进从以上分析可以看出旋转粘度计使用中最大的困难是如何寻找不同液体不同温度下最佳转速。
NDJ-1粘度计操作规范标准
NDJ-1型旋转式粘度计操作规一、用途：NDJ-1型旋转式粘度计是用于测量液体粘度的新型仪器。
广泛适用于测演油脂.油漆.塑料.食品.药物.胶粘剂等各种流体的粘度。
二、主要技术规格测定围：10-100000mpa.s转子规格：1 2 3 4号四种转子转子转速：6转/分12转/转30转/分60转/分测量误差：±5%（牛顿液体）电源：220v±10v 50hz外形尺寸：300×300×450mm净重：1.5kg(不包括支架)三、结构原理1.同步电机以稳定的速度旋转，接连刻度圆盘，再通过游丝和转轴带动转子旋转。
如果转子未受到液体的阻力，则游丝.指针与刻度圆盘同速旋转，指针在刻度盘上指出的读数为“0”。
反之，如果转子受到液体的粘滞阻力，则游丝产生扭矩，与粘滞阻力抗衡最后达到平衡，这时与游丝连接的指针在刻度圆盘上指示一定的读数（即游丝的扭转角）。
将读数乘上特定的系数即得到液体的粘度。
2.利用齿轮系统及离合器进行变速，由专用旋扭操作，分四档转速，根据测定需要选择。
3．按仪器不同规格附有1~4号转子，可根据被测液体粘度的高低随同转速配合选用。
4. 仪器装有指针控制杆，为精确计数用。
当转速较快（30转/分，60转/分）无法在旋转时进行读数，这时可轻轻按下指针控制杆，使指针固定下来，便于读数。
5. 保护架是为准确测量和保护转子用。
使用保护架进行测定能取得较准确的测量结果。
6. 引伸索便于在现场测量，即被测液体温度过高，现场无条件安放支架而作粗略测量。
7. 固定支架及升降机构，一般在实验室中进行小量和定温测定时应固定，仪器可手提使用（但也注意尽量保持水平）。
四、安装4.打开仪器箱，取出转子架，旋松手柄下端之包装固定螺钉，取出粘度计，把粘度计装在升降夹头上，用手柄固定螺钉拧紧，按上电源，拿下指针控制杆上的橡皮筋，旋松仪器下端黄色保护螺钉，取下保护帽。
5.调节水平调正螺钉，保持仪器水平，接上电源五、操作说明1.准备被测液体，置于直径不小于70mm的烧杯或直筒形容器皿，准确地控制被测液体温度。
影响NDJ-1型旋转式粘度计测定结果的因素分析及解决方法
N J D 一1型旋转式粘度计是目前国内普遍采用的一种用于测量液体的粘性阻力与液体的绝对粘度的新型仪器 .其体积小 , 简便 , 价廉 , 使用快速 , 维护方便 , 泛适用于测定油脂 , 广油漆 , 塑料 , 品 , 物 , 食药的.2 测定结果的误差较大 .在排除了仪器操作人员技术水平和上述干扰测定结果准确度的因素以外 , 成测定结果出现较大造胶粘剂等各种液体的粘度, 在使用的过程中, 由于各种因素 , 可能造成测定结果的精确度下降 , 甚至出现偏差 , 现为同一台仪器 , 次测量 , 表几结果不同 .现将其常见原因及解决方法作一简要介绍. 1 影响测定结果精确度的因素 . () 测液体的温度 : 测液体的温度越高 , 1被被粘度越低 , 另外 , 被测液体易受到外界环境温度变化若的影响或外界环境温度变化比较大 , 能够干扰测都定结果的精确度 .偏差的原因之一 , 可能与仪器自身部件的问题有关 , 为保证仪器的正常运转 , 需要进行必要的修理 , 检查整机没有大的问题 , 能进行正式的检定 .应注意才着重检查下列几方面的问题 :() 1同步电机不转动或转速不稳定 , 液体的粘滞阻力不能准确地传递给游丝 , 指针也就不会正确指示读数 , 此时应修理或更换电机 .同理 , 若游丝不符合要求 , 也要及时更换和调整 .() 2 离合器的弹簧片损坏或者出现位置偏移 , 也会影Pn转子的转速 .一定要调整到齿轮的四个位 l a 置与控制板相应的 4 位置相一致 , 控制旋扭的个使位置和速度符合 6/ n 1rmi,0/ n和 6 r rmi,2/ n 3rmi 0/mi n 4种情况 .解决方法 : 精确控制被测液体的温度 , 保持环境温度恒定 , 一般应在常温 2 ℃或 3 ℃下进行测量 . 5 0( ) 器的电压控制在 20 2仪 2V±1V 以内, 0 频率为 5 Hz 0 .() 3根据需要选择不同的转子 :D 一1 粘度 NJ 型计测定粘度有 4种转子 , 测定粘度范围为 2 mP · 0 aS这部分的修理与其他零件的配合是非常重要的 , 须处理好 , 必才能达到修理的目的 . () 3要考虑连接螺杆上接运动主件 , 面带动被下测液体的旋转杆运动 , 看转动情况是否符合要求 , 不符合的要修理 . () 4将选配好的转子旋入连接细杆 ( 逆时针方向900 P ·; 括低粘度的有 5种转子 , 定粘 00m a s包测度范围为 :mP ·～9 0 0 P ·且有 4档转速 , 2 as 00m aS 分～别为 6/ n 1rmi, 0/ n和 6 rmi.原则 rmi, 2 / n 3 rmi 0/ n上, 高粘度的液体应选用小转子 , 低转速.反之亦然.旋入装上 , 顺时针方向旋出卸下) .旋转升降旋纽 ,使仪器缓慢地下降 , 转子逐渐浸入被测液体中 , 至直转子液面标志和液面相平为止 , 正仪器水平 .按调下指针控制杆 , 启电机开关 , 动变速旋纽 , 开转使所需转速旋纽向上 , 准速度指示点 , 松指针控制对放杆 , 转子在液体中旋转 , 过多次旋转 ( 般 2 r 使经一 0 3 r, 0 )待指针趋于稳定 ( 或按规定时间进行读数 ) .～() 4使用保护架可以保证结果的精确和稳定 . () 5液体的均匀性 : 在其他测试条件不变的情况下 , 测液体浓度越高 , 被粘度越大 , 般采用 1 一 %的浓度的溶液进行测定 , 同时应尽量保持被测液体的均匀性 .需要注意的是当被测液体的容器较大 , 面又液较低时, 要考虑使用引申索 , 此时是不能作精确测定量 :按下指针控制杆 ( 意不得用力过猛 , 速慢时 , 注转可·5 · 3维普资讯 不利用控制杆直接读数 )使读数固定下来 , , 再关闭电机 , 指针停止在读数窗内 , 使读取读数 . 当电机关停后 , 如指针不处于读数窗内时 , 可继续按住指针控制杆 , 反复开启和关闭电机 , 几次练经习即能熟练掌握 , 使指针停于读数窗内读取读数 .仪器不准. 综上所述 , 响 N J 型旋转式粘度计测定影 D —l 结果的因素 , 包括人为因素和物理因素两方面 , 后者容易解决 , 但通常不易发现 , 只有在测定结果偏差明显时 , 才引起注意 , 因此提高技术人员的水平 , 量尽减少人为因素的干扰 , 才是提高 N J D 一1 型旋转式粘度计测定结果精确度的关键 .对于悬浊液 , 乳浊液等" 非牛顿液体"其表观粘 ,度随切变速度和时间变化而变化 , 在不同的转子 , 故转速和时间下测定 , 其结果不一致是正常情况 , 并非电蒸汽发生器使用 , 维护和常见故障分析李振胜( 广东江门市精细化工厂 , 门 5 9 0 ) 江 2 0 0一,概述用寿命 , 应该遵照如下的使用规程 :电蒸汽发生器是由通电的电热元件 , 加热介质水以获得压力蒸汽的设备 .它广泛应用于洗衣 , 服装, 食品 , 制革 , 化纤 , 等需要压力蒸汽的行业及纺织场所 .电蒸汽发生器具有维修简单 , 噪音 , 火无无焰, 无烟尘 , 污染 , 无占地面积小 , 使用安全 , 作方操便, 自动化程度较高 , 外形美观等优点 .二 , 理原图 11 介质水应是清洁 , . 无腐蚀性 , 无杂质的清水 . 电蒸汽发生器的工作原理是 : 水系统向简体供内供水时 , 当水位上升到工作水位线时 , 通过水位控制器接通电热元件的电源 , 电热元件工作 .当筒体内的水位上升到高水位时 ,位控制器控制供水系水一般使用经水处理后的软水或经过滤池过滤的水 . 2 为保证安全阀处于良好的状态 , . 每班工作完毕前应手动安全阀排汽 3 5次 , - 如发现安全阀有迟滞或卡死等现象 , 必须修理或更换安全阀后才能重新投入运行 .统停止向简体内供水.当筒体内的蒸汽达到工作压力时 , 就得到所需要的压力蒸汽 .当蒸汽压力上升到已调定的压力继电器上值时 , 压力继电器工作 , 切断供给电热元件的电源 , 发热元件停止工作 . 当简3 对水位控制器的电极应定期清洗 , . 以防电极积垢使电控失灵 .用 0 号砂布磨去电极上的积垢 . 0 此项工作必须在设备没有蒸汽压力以及切断一切电源的情况下进行 .体内的蒸汽下降到压力继电器调定的下值时, 压力继电器动作 , 电热元件又重新工作 .这样就得到理4 为保证筒体内不积垢或少积垢 , . 必须每班对简体冲洗一次.5 为保证发生器正常运行 , . 累计每运行 30小 0想的, 一定范围的蒸汽.简体内水位由于蒸发而下降到低水位线时 , 本机能自动切断电热元件的电源 , 保护电热元件不致烧毁 .在切断电热元件电源的同时 , 出电铃报警声 , 发系统原理如图 1 所示 . 三, 使用 , 维护和维修时后必须清洗一次 , 包括电极 , 电热元件, 简体内壁 ,各连接件 . 6 为保证发生器能安全运行 , 发生器必须进 . 对行定期检查 , 定期检查的项目包括水位控制器 , 电器线路 , 阀门及连接管道的密封性 , 所有各种仪表的可盐量蕉 Q Q: Q为保证发生器能正常 , 安全运行 , 延长设备的使·5 · 41。
粘度计产品使用所需注意的几个问题 粘度计技术指标
粘度计产品使用所需注意的几个问题粘度计技术指标旋转粘度计广泛应用于测定油脂、油漆、涂料、塑料、食品、药物、胶粘剂等各种流体的动力粘度。
该仪器结构简单、价格便宜、便利应用，因而广受欢迎。
在长期从事该类仪器的检定过程中我们发觉很多用户，特别是中小企业的测试人员在使用过程中存在很多问题，往往我们检定的仪器性能优于国家计量检定规程的要求，但是用户在测试样品时数据偏差很大。
现就如何正确使用该类仪器获得精准牢靠的测量结果分析如下。
首先，简单介绍一下该类仪器的测量原理：旋转粘度计开机后首先要检测零位，这一操作一般在不安装转子的情况下进行，然后在半径R1的外筒里同轴地安装半径R2的内筒，其间充分了粘性流体，同步电机以稳定的速度旋转，接连刻度圆盘，再通过游丝和转轴带动内筒（即转子）旋转，内筒（即转子）即受到基于流体的粘性力矩的作用，作用越大，则游丝与之相抗衡而产生的扭矩也越大，于是指针在刻度盘上指示的刻度也就越大。
将读数乘以特定的系数即得到液体的动力粘度。
依据其测量原理，为了获得精准牢靠的测量数据必需注意以下几点：一、仪器的性能指标必需充分国家计量检定规程度要求。
使用中的仪器要进行周期检定，必要时（仪器使用频繁或处于合格临界状态）要进行中心自查以确定其计量性能合格，系数误差在允许范围内，否则无法获得精准数据。
二、特别注意被测液体的温度。
很多用户忽视这一点，认为温度差一点无所谓，我们的试验证明:当温度偏差0.5℃时，有些液体粘度值偏差超过5％，温度偏差对粘度影响很大，温度上升，粘度下降。
所以要特别注意将被测液体的温度恒定在规定的温度点相近，对精准明确测量可以不要超过0.1℃。
三、测量容器（外筒）的选择。
对于双筒旋转粘度计要认真阅读仪器说明书，不同的转子（内筒）匹配相应的外筒，否则测量结果会偏差巨大。
对于单一圆筒旋转粘度计，原理上要求外筒半径无限大，实际测量时要求外筒即测量容器的内径不低于某一尺寸。
例如上海天平仪器厂生产的NDJ—1型旋转粘度计，要求测量用烧杯或直筒形容器直径不小于70mm。
如何正确使用标准物质对NDJ-1型旋转粘度计进行检定
如何正确使用标准物质对NDJ-1型旋转粘度计进行检定宋梅
【期刊名称】《计量与测试技术》
【年(卷),期】2002(029)005
【摘要】本文探讨了对NDJ-1型旋转粘度计进行检定过程中,正确使用标准物质应注意的问题.
【总页数】1页(P29-29)
【作者】宋梅
【作者单位】成都市计量监督检定测试所
【正文语种】中文
【中图分类】TH83
【相关文献】
1.影响NDJ-1型旋转式粘度计测定结果的因素分析及解决方法 [J], 李惠仪
2.旋转粘度计在测量中的正确应用 [J], 徐铁鹰
3.旋转粘度计检定中的不确定度来源及影响因素控制 [J], 吕仲兰;刘元俊
4.正确进行杯突试验机“共面性”检定 [J], 谭金尧
5.NDJ-1型旋转黏度计常见故障及处理办法 [J], 郭盛洪
因版权原因，仅展示原文概要，查看原文内容请购买。
NDJ-LVT-1旋转粘度的检测方法
NDJ-1/LVT-1旋转粘度的检验方法
1 旋转粘度计法
1.1 操作方法
测试应在恒温室中进行，将样品均匀调温至25℃，测试时样品不能有气泡。
按旋转粘度计说明书进行以下操作：调整旋转粘度计处于水平，选择适当的转子和转速，安装转子，通过调节升降台使试样液面至转子液面标志位置，转子位于液面中心。
开启电机开关，转动变速旋钮，使所需转速对准速度指示点，转子在液体中旋转，转盘指针稳定后读数（转速较快时可同时按下指针控制杆和关闭电机读数）。
粘度值为转盘指针读数乘以所用转子和转速对应的系数，系数表参见旋转粘度计说明书。
测定粘度超过100000mPa·s的样品时，应使用LVT-1（Brookfield）旋转式粘度计，操作同上。
NDJ1型旋转式粘度计操作规程
NDJ-1型旋转式粘度计操作规程1、目的建立旋转式粘度计操作规程，使仪器的操作正确规范2、适用范围适用于NDJ-1型旋转式粘度计3、责任部门质量部4、操作方法4．1 准备被测液体，置于直径不小于70mm高度不小于130mm的烧杯或直筒形容器中，准确地控制被测液体温度。
4.2 将保护架装在仪器上（何右旋上，向左旋卸下）。
4.3 将选配好的转子旋入连接螺杆（向左旋装上，向右旋卸下）。
4．4 旋升降旋扭。
使仪器缓慢的下降，转子逐渐浸入被测液体中，直至转子液面标志和液面相平为止，4．5 调正仪器水平。
（水平调整螺钉在支架的两前端）。
4.6 按下指针控制杆。
打开电源开关，开动电机开关，转动变速旋扭（在电机的左端），使所需转速数向上，对准速度指示点，放松指针控制杆，使转子在液体中旋转，经过多次旋转（一般20-30秒）待指针趋于稳定（或按规定时间进行读数）。
按下指针控制杆使读数固定下来，再关闭电机，使指针停在读数窗内，读取读数。
当电机停下后如指针不处于读数窗内时，可继续按住指针控制杆，反复开启和关闭电机，连续测定3次，以每次测得数乘以转子的系数即为粘度，以三次测得数的平均粘度出报告。
4.7 当指针所指的数值过高或过低时，可变换转子和转速务必使读数在20-80格之间为佳。
5、注意事项5．1 按指针控制杆时，不得用力过猛，若转速慢时可不利用控制杆直接读数。
5．2 装卸转子时应小心操作，装拆时应将连接螺杆微微抬起进行操作，不得用力过大，不要使转子横向受力。
以免转子弯曲，装上转子后不得将仪器侧放或倒放。
5．3 一定要在电机运转时变换转速。
5．4 仪器升降时，应用手拖住仪器，防止仪器自重坠落。
5．5 将转子以足够长的时间浸于被测液体同时进行恒温，使其能和被测液体温度一致5.6 测定时尽可能将转子置于容器中心。
5．7 防止转子浸入液体时有气泡附粘于转子下面。
5.8 每次使用完毕后及时清洗转子不得在仪器上进行转子清洗，清洗后要妥善安放于转子架中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文由linanzhezb贡献
pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
维普资讯
电桥就不会产生电信号输入到 IL 17的管脚 3 , C 70 0 3, 1 导致温度不当而失效 .更换 40 2W 金属膜 7~ 5 精密电阻即可 .如果测温误差较大 , 仪表输入标给
准信号调整 I ,P 校准电位器 , lR 6 可恢复原来的测
量精度 .
影响 N J D 一1型旋转式粘度计测定结果的因素分析及解决方法
李惠仪
( 东省计量科学研究院 , 州 5 0 0 ) 广广 14 5
N J D 一1型旋转式粘度计是目前国内普遍采用的一种用于测量液体的粘性阻力与液体的绝对粘度的新型仪器 .其体积小 , 简便 , 价廉 , 使用快速 , 维护方便 , 泛适用于测定油脂 , 广油漆 , 塑料 , 品 , 物 , 食药
的.
2 测定结果的误差较大 .
在排除了仪器操作人员技术水平和上述干扰测
定结果准确度的因素以外 , 成测定结果出现较大造
胶粘剂等各种液体的粘度, 在使用的过程中, 由于各种因素 , 可能造成测定结果的精确度下降 , 甚至出现
偏差 , 现为同一台仪器 , 次测量 , 表几结果不同 .现将其常见原因及解决方法作一简要介绍. 1 影响测定结果精确度的因素 . () 测液体的温度 : 测液体的温度越高 , 1被被粘度越低 , 另外 , 被测液体易受到外界环境温度变化若的影响或外界环境温度变化比较大 , 能够干扰测都定结果的精确度 .
偏差的原因之一 , 可能与仪器自身部件的问题有关 , 为保证仪器的正常运转 , 需要进行必要的修理 , 检查
整机没有大的问题 , 能进行正式的检定 .应注意才
着重检查下列几方面的问题 :
() 1同步电机不转动或转速不稳定 , 液体的粘滞阻力不能准确地传递给游丝 , 指针也就不会正确指示读数 , 此时应修理或更换电机 .同理 , 若游丝不符合要求 , 也要及时更换和调整 .
() 2 离合器的弹簧片损坏或者出现位置偏移 , 也会影Pn转子的转速 .一定要调整到齿轮的四个位 l a 置与控制板相应的 4 位置相一致 , 控制旋扭的个使位置和速度符合 6/ n 1rmi,0/ n和 6 r rmi,2/ n 3rmi 0/
mi n 4种情况 .
解决方法 : 精确控制被测液体的温度 , 保持环境
温度恒定 , 一般应在常温 2 ℃或 3 ℃下进行测量 . 5 0
( ) 器的电压控制在 20 2仪 2V±1V 以内, 0 频率
为 5 Hz 0 .
() 3根据需要选择不同的转子 :D 一1 粘度 NJ 型
计测定粘度有 4种转子 , 测定粘度范围为 2 mP · 0 aS
这部分的修理与其他零件的配合是非常重要的 , 须处理好 , 必才能达到修理的目的 . () 3要考虑连接螺杆上接运动主件 , 面带动被下测液体的旋转杆运动 , 看转动情况是否符合要求 , 不符合的要修理 . () 4将选配好的转子旋入连
接细杆 ( 逆时针方向
900 P ·; 括低粘度的有 5种转子 , 定粘 00m a s包测度范围为 :mP ·～9 0 0 P ·且有 4档转速 , 2 as 00m aS 分
～
别为 6/ n 1rmi, 0/ n和 6 rmi.原则 rmi, 2 / n 3 rmi 0/ n
上, 高粘度的液体应选用小转子 , 低转速.反之亦
然.
旋入装上 , 顺时针方向旋出卸下) .旋转升降旋纽 ,
使仪器缓慢地下降 , 转子逐渐浸入被测液体中 , 至直转子液面标志和液面相平为止 , 正仪器水平 .按调下指针控制杆 , 启电机开关 , 动变速旋纽 , 开转使所需转速旋纽向上 , 准速度指示点 , 松指针控制对放杆 , 转子在液体中旋转 , 过多次旋转 ( 般 2 r 使经一 0 3 r, 0 )待指针趋于稳定 ( 或按规定时间进行读数 ) .
～
() 4使用保护架可以保证结果的精确和稳定 . () 5液体的均匀性 : 在其他测试条件不变的情况下 , 测液体浓度越高 , 被粘度越大 , 般采用 1 一 %的浓度的溶液进行测定 , 同时应尽量保持被测液体的
均匀性 .
需要注意的是当被测液体的容器较大 , 面又液
较低时, 要考虑使用引申索 , 此时是不能作精确测定
量 :
按下指针控制杆 ( 意不得用力过猛 , 速慢时 , 注转可
·
5 · 3
维普资讯
不利用控制杆直接读数 )使读数固定下来 , , 再关闭电机 , 指针停止在读数窗内 , 使读取读数 . 当电机关停后 , 如指针不处于读数窗内时 , 可继续按住指针控制杆 , 反复开启和关闭电机 , 几次练经习即能熟练掌握 , 使指针停于读数窗内读取读数 .
仪器不准. 综上所述 , 响 N J 型旋转式粘度计测定影 D —l 结果的因素 , 包括人为因素和物理因素两方面 , 后者
容易解决 , 但通常不易发现 , 只有在测定结果偏差明
显时 , 才引起注意 , 因此提高技术人员的水平 , 量尽减少人为因素的干扰 , 才是提高 N J D 一1 型旋转式粘度计测定结果精确度的关键 .
对于悬浊液 , 乳浊液等" 非牛顿液体"其表观粘 ,
度随切变速度和时间变化而变化 , 在不同的转子 , 故转速和时间下测定 , 其结果不一致是正常情况 , 并非
电蒸汽发生器使用 , 维护和常见故障分析
李振胜
( 广东江门市精细化工厂 , 门 5 9 0 ) 江 2 0 0
一
,
概述
用寿命 , 应该遵照如下的使用规程 :
电蒸汽发生器是由通电的电热元件 , 加热介质水以获得压力蒸汽的设备 .它广泛应用于洗衣 , 服装, 食品 , 制革 , 化纤 , 等需要压力蒸汽的行业及纺织场所 .电蒸汽发生器具有维修简单 , 噪音 , 火无无焰, 无烟尘 , 污染 , 无占地面积小 , 使用安全 , 作方操便, 自动化程度较高 , 外形美观等优点 .
二 , 理原
图 1
1 介质水应是清洁 , . 无腐蚀性 , 无杂质的清水 . 电蒸汽发生器的工作原理是 : 水系统向简体供内供水时 , 当水位上升到工作水位线时 , 通过水位控制器接通电热元件的电源 , 电热元件工作 .当筒体内的水位上升到高水位时 , 位控制器控制供水系水
一
般使用经水处理后的软水或经过滤池过滤的水 . 2 为保证安全阀处于良好的状态 , . 每班工作完
毕前应手动安全阀排汽 3 5次 , - 如发现安全阀有迟
滞或卡死等现象 , 必须修理或更换安全阀后才能重
新投入运行 .
统停止向简体内供水.当筒体内的蒸汽达到工作压
力时 , 就得到所需要的压力蒸汽 .当蒸汽压力上升到已调定的压力继电器上值时 , 压力继电器工作 , 切断供给电热元件的电源 , 发热元件停止工作 . 当简
3 对水位控制器的电极应定期清洗 , . 以防电极积垢使电控失灵 .用 0 号砂布磨去电极上的积垢 . 0 此项工作必须在设备没有蒸汽压力以及切断一切电源的情况下进行 .
体内的蒸汽下降到压力继电器调定的下值时, 压力
继电器动作 , 电热元件又重新工作 .这样就得到理
4 为保证筒体内不积垢或少积垢 , . 必须每班对简体冲洗一次.
5 为保证发生器正常运行 , . 累计每运行 30小 0
想的, 一定范围的蒸汽.简体内水位由于蒸发而下
降到低水位线时 , 本机能自动切断电热元件的电源 , 保护电热元件不致烧毁 .在切断电热元件电源的同
时 , 出电铃报警声 , 发系统原理如图 1 所示 . 三, 使用 , 维护和维修
时后必须清洗一次 , 包括电极 , 电热元件, 简体内壁 ,
各连接件 . 6 为保证发生器能安全运行 , 发生器必须进 . 对行定期检查 , 定期检查的项目包括水位控制器 , 电器线路 , 阀门及连接管道的密封性 , 所有各种仪表的可
盐量蕉 Q Q: Q
为保证发生器能正常 , 安全运行 , 延长设备的使
·
5 · 4
1。
