综合布线考试利器

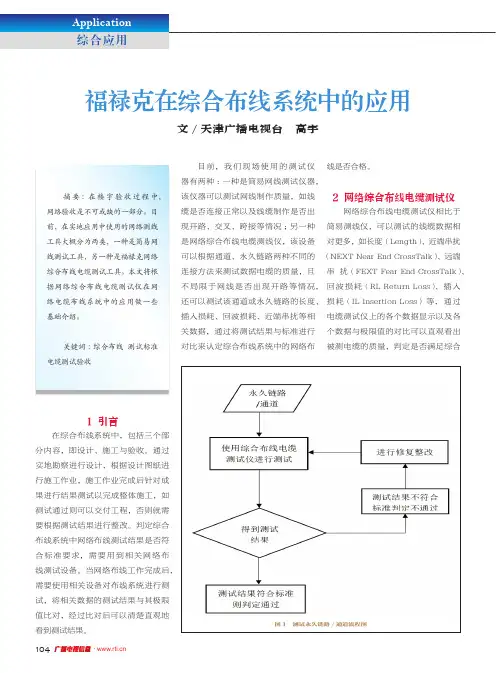

福禄克在综合布线系统中的应用
摘要：在楼宇验收过程中，网络验收是不可或缺的一部分。
目前，在实地应用中使用的网络测线工具大概分为两类，一种是简易网线测试工具，另一种是福禄克网络综合布线电缆测试工具。
本文将根据网络综合布线电缆测试仪在网络电缆布线系统中的应用做一些基础介绍。
关键词：综合布线 测试标准电缆测试验收1 引言在综合布线系统中，包括三个部分内容，即设计、施工与验收。
通过实地勘察进行设计，根据设计图纸进行施工作业，施工作业完成后针对成果进行结果测试以完成整体施工，如测试通过则可以交付工程，否则就需要根据测试结果进行整改。
判定综合布线系统中网络布线测试结果是否符合标准要求，需要用到相关网络布线测试设备。
当网络布线工作完成后，需要使用相关设备对布线系统进行测105. 及出现故障的位置，方便进行修复。
2.1 永久链路/通道所谓永久链路就是从机房或弱电竖井的网络端子排到用户桌面的网络端口，而通道则是在永久链路的两端增加两根跳线，在验收过程中会根据需求来选择是测试永久链路还是通道。
因通道测试会受到两端跳线的影响，跳线的影响，保证永久链路的测试结果。
2.2 网络综合布线电缆测试仪的使用在综合布线完成后，我们可以使用网络综合布线电缆测试仪对永久链路进行测试。
测试线缆参数的选择根据现场所用的电缆类型来决定，包括五类线、超五类线、六类线等，而缆标准来决定，因此如图3所示，根据现场情况我们选择GB 50312-2007这个标准来进行测试，其中电缆类型为Cat6U/UTP，即表示六类非屏蔽线、测试极限值为国标50312-2007的六类线测试极限值。
如果选择测试极限值高于机房永久链路标准，则测试结果可能会不通图3 测试设置图4 测试结果106. 可以测试出电缆长度以及电缆各项参数外，还在于其可以根据测试结果通过HDTDR/HDTDX 进行故障定位。
2.3.1 短路及开路定位通过电信号的传递可以判断出链路中是否存在短路、开路的现象，在测试过程中测试仪的主测试仪会发送电信号给远端，当链路中出现短路或开路的情况时，电信号极性发生改变并反射信号，远端不会接收到信号。
计算机网络综合布线测试
计算机网络综合布线测试【摘要】本文主要介绍了计算机网络综合布线测试的相关内容。
首先从引言入手，介绍了布线测试的背景和重要性。
接着在对计算机网络综合布线测试进行了综述，详细解释了测试过程中的关键步骤、常见的测试工具和设备，以及测试结果分析。
最后在对全文进行了总结，强调了计算机网络综合布线测试的重要性。
通过本文的介绍，读者可以了解到计算机网络综合布线测试的意义及具体操作步骤，帮助他们更好地维护和管理网络布线，确保网络通信的稳定性和可靠性。
【关键词】计算机网络、综合布线测试、测试过程、关键步骤、测试工具、设备、测试结果分析、布线测试的重要性、总结1. 引言1.1 引言计算机网络综合布线测试是确保计算机网络布线良好连接和正常运行的重要步骤。
在网络布线测试过程中，通过使用各种测试工具和设备来检测网络布线的连接质量和性能。
这有助于发现潜在的问题并及时进行修复，提高网络的稳定性和可靠性。
在进行计算机网络综合布线测试时，需要遵循一系列关键步骤。
首先是对网络布线进行仔细的规划和设计，确保布线路径清晰、避免干扰，并合理安排布线设备。
接着是使用专业的测试工具和设备对网络布线进行测试，如网络线缆测试仪、网络分析仪等。
通过测试，可以评估网络的传输速度、稳定性和安全性等方面。
常见的测试工具和设备包括万用表、网络线缆测试仪、时间域反射仪等。
这些工具可以帮助用户进行各类网络布线的测试，并提供准确的测试结果。
测试结果分析是网络布线测试的重要环节，通过对测试结果进行分析，可以及时发现并排除问题，确保网络的正常运行。
在本文中，将详细介绍计算机网络综合布线测试的相关内容，包括测试过程中的关键步骤、常见的测试工具和设备、测试结果分析以及布线测试的重要性。
希望通过本文的介绍和分析，读者能够更深入了解计算机网络综合布线测试的重要性和必要性。
2. 正文2.1 综述计算机网络综合布线测试综述计算机网络综合布线测试是对计算机网络完整性和性能进行评估的重要步骤。
8种综合布线施工中所使用到的工具
8种综合布线施工中所使用到的工具文章标题：深度探析8种综合布线施工中所使用到的工具导语：综合布线施工是建立稳定可靠、高效快速的网络基础设施的重要环节。
在这一过程中，使用合适的工具不仅可以提高施工效率，还能保证工程质量。
本文将从深度和广度两个方面，全面评估并探讨综合布线施工中所使用到的8种常见工具。
1. 网线剥皮器网线剥皮器作为综合布线施工的基础工具之一，其用途是剥去网线外皮，以将线芯暴露出来。
在使用过程中，注意选择适宜的剥皮范围，避免损坏线芯。
2. 钳工剪刀钳工剪刀是常用的剪线工具，适用于快速剪断细线缆。
其刀刃锋利，并具备防滑柄设计，方便使用。
3. 测距仪在综合布线施工中，测距仪用于测量线缆的长度和距离。
准确的测距结果可以有效地帮助施工人员规划线缆布置路径。
4. 圆孔钻和配套工具圆孔钻是用于打孔的重要工具。
其可根据不同需要选择不同规格的钻头，便于施工人员在墙壁、天花板等不同位置打孔布线。
5. 测试仪器综合布线施工后，测试仪器用于检测布线质量。
常见的测试仪器包括信号测试仪、时域反射仪等。
通过对信号传输和反射的检测，可以准确评估布线质量。
6. 首端工具综合布线施工中的首端工具用于连接网线与设备端口。
常见的首端工具有插头压接钳、插头、连接器等。
在选择使用时，要注意与网线规格的匹配，以保证连接质量。
7. 模块化插座模块化插座是综合布线中的重要组成部分。
它具有灵活、模块化的特点，可根据需求安装不同功能的插座，实现多种设备的连接。
8. 电缆固定器在综合布线过程中，电缆固定器用于固定和整理线缆。
它能够有效防止线缆在布线过程中松动或交织，提高布线的整齐程度。
总结与回顾：综合布线施工中所使用到的8种工具是网线剥皮器、钳工剪刀、测距仪、圆孔钻和配套工具、测试仪器、首端工具、模块化插座和电缆固定器。
这些工具在布线施工的不同环节起到不可或缺的作用。
用户可以根据具体需求选择和使用这些工具，以确保施工的高质量和高效率。
个人观点和理解：在综合布线施工中，合适的工具选择和使用对于工程的成功实施起到至关重要的作用。
综合布线考证题库(试题和答案)
综合布线试题一•计算题1.在某一楼层中共有48个工作区，每个工作区内有 2个信息插座，楼层配线架在该楼层中部，其中信息 插座距楼层配线架最近的距离为 28米，最远的为69米，端接容差为6米，请计算该楼层布线共需要多少箱线？已知：1/0=48 X 2=96 个，S=28 米，L=69 米则：（A.平均电缆长度 0.55 6928 6 59.35（米）305 59.35 5.14（5根 / 箱）——向下取整96 5 19.2（20箱）向上取整答：该楼层布线共需20箱线。
每箱最大可订购电缆长度比缆走线的平均长度=每箱的电缆走线数量布线平均长度为（N 十F ）/2= 16m 10%备用长度为16m x 10%= 1 . 6m 端接容差（可变）取6m 则缆线平 均走线长度为16m 十1 . 6m 十6m= 23. 6m 305m^23. 6m= 12. 92 根/箱（取 12）每个信息插座需要I 根双绞电缆，电缆走线总数等于信息插座总数，故这里的电缆走线根数/箱，只能向 下取整数（12），所以信息插座总数比缆走线根数/箱=箱数140- 12 = 11 . 7，向上取数，应订购 12箱。
（ B.2.如图：N= 9m答：需用12箱线1. 综合布线的特点：兼容性、开放性、灵沽性、可靠性、先进性、经济性2. 综合布线工作区的面积一般取匣。
3. 信息插座的接线方式[T568A 丁568耳。
4. 建筑群干线缆线为輕呵建筑物干线缆线为5oom ，配线缆线最大长度为190m 。
5. 智能大厦在建筑上包括：|建筑设备自动化系统、办公自动化系统、通信自动化系统。
6. 干线子系统布线的拓扑结构有：星形拓扑结构、总线拓扑结构、环形拓扑结构、树状拓扑结构7. 设备间机架与机柜前面的净空间应不小于 800 mm 后面的净空间不小于 600 m m °8设备间的最小使用面积不得小于|20 m ]° 9.综合布线系统的国家标准有： |GB/T50311-2000设计规范、—GB/T50312-2000验收规范10. 综合布线系统设计指标是指综合布线相对独立的通道、|缆线、相关连接硬件的技术性能指标。
综合布线工程常用器材
综合布线工程 常用器材
2.1 综合布线常用的电缆器材 2.2 综合布线常用的光缆器材 2.3 综合布线常用的其他材料 2.4 综合布线常用设备 2.5 布线测试仪器及安装工具
综合布线工程常用器材
2.1 综合布线常用的电缆器材
2.1.1 双绞线 2.1.2 RJ-45接头 2.1.3 RJ-45 模块 2.1.4 配线架 2.1.5 线缆管理器 2.1.6 面板及安装盒 2.1.7 跳线
综合布线工程常用器材
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下： 1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。 2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范 令牌传递协议的旧的令牌网。 3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及 最高传输速率为10Mbps的数据传输主要用于10BASE--T。 4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基 于令牌的局域网和 10BASE-T/100BASE-T。 5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和 最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。 6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。 7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PSACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用 于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的 性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链 路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能 超过100m。
综合布线全过程相关工具与仪器要点
综合布线施工及相关工具与仪器上海企想Http：//综合布线工程的现场施工，分为线缆(光纤)布放、线缆(光纤)剪裁、线缆(光纤) 终端加工、验证及验收认证。
在工程建设每个环节均应使用适当的工具和检测设备，以保证施工质量，从而确保网络运行效果。
一、安装施工的基本要求1.综合布线系统必须按照《建筑与建筑群综合布线系统工程验收规范》(GB/T50312-2000)中的有关规定进行安装施工。
2.如遇规范中未包括的内容，可按《建筑与建筑群综合布线系统工程设计规范》(GB/T50311-2000)中规定执行。
3.综合布线的建筑群主干布线子系统的施工与本地电话网路相关，因此，要遵循《本地电话网用户线路工程设计规范》(YD5006-2003)等标准的规定。
4.工程中的线缆类型和性能、布线部件的规格级质量应符合《大楼通信综合布线系统第1一3部分》(YD/T926、1-3-2001)等规范或设计文件的规定。
5.布线工程不能影响房屋建筑结构强度，不影响内部装修美观要求，不降低其他系统功能和妨碍用户通道通畅。
6.施工现场要有技术人员监督、指导。
7.标记必须清晰、有序。
8.对布设完毕的线路，必须进行检查。
9.要布设一些备用线。
10.高低压线必须分开布设。
11.施工不损坏其他地上、地下管线或结构物。
二、施工工具综合布线工具有分为布放、剪裁、终端加工、测试仪器等，例如：■弯管器■斜口钳■扁口钳■钻、钻头■验证测试仪■钢锯■螺丝刀■牵引线■冲击工具■电缆夹、绑扎带■数据线剥线刀■数据线专用打线工具■RJ45、RJ11水晶头压接钳以下对一些专用工具作简要介绍：1.牵引线与弯管器建筑与建筑群综合布线系统工程设计与验收规范(GB/T50311・2000,GB/T50312-2000) 要求：“配线子系统电缆宜穿管或沿金属电缆桥架敷设。
”同时应注意以下问题：不锈钢（45 — 341）和塑料（45 — 342）研磨盘第二步，将连接器插入研磨盘，在抛光纸纸上作“8”字形研磨。
网络综合布线专用工具
电源线盘
3．充电起子 充电起子，既可当螺丝刀又能用作
电钻，特殊情况下以充电电池作为动力 电源。
配合各式通用的六角工具头可以拆卸 及锁入螺丝，钻洞等。可取代传统起子， 拆卸锁入螺丝完全不费力，提高工效。
电钻类
利用电做动力的钻孔机具。是电动工具中的 常规产品，也是需求量最大的电动工具类产 品。每年的产销数量占中国电动工具的35%。 电钻主要规格有4、6、8、10、13、16、19、 23、32、38、49mm等，数字指在抗拉强度 为390N/mm2的钢材上钻孔的钻头最大直径。 对有色金属、塑料等材料最大钻孔直径可比 原规格大30～50%。
角磨机
9．型材切割机 由砂轮锯片、护罩，操纵手把、电
动机、工件夹、工件夹调节手轮及底座、 胶轮等组装而成、电动机一般是三相交 流电动机。在布线管槽的安装中，常常 需要加工角铁横担、割断管材。
型材切割机
线缆安装工具
线缆敷设工具
1．穿线器 图4-61是一种玻璃纤维穿线器，适用
于管道较长的线缆敷设。
6．扳曲器 直径稍大的（大于25mm）电线管或
小于25mm的厚壁钢管，可采用扳曲器来 弯管。
简易弯管器
7．曲线锯 主要用于锯割直线和特殊的曲线切
口的；能锯割木材、PVC和金属等材料。
曲线锯
8．角磨机 角磨机用于磨平金属槽、管切割后
会留下锯齿形的毛边，防止毛边剌穿线 缆的外套，保护线缆。
图4-60 小型穿线器
玻璃纤维穿线器
3.2.5 信息模块 • 信息模块是网络工程中经常使用的一种器材，分
为6类、超5类、3类，且有屏蔽和非屏蔽之分。 信息模块如。
信模块
信息模块满足T-568A超五类传输标准，符合 T568A和T568B线序，适用于设备间与工作区的 通讯插座连接。
综合布线考试利器
1.6 习题1.填空题（1）“3A”智能大厦是指大厦具有BA 、CA 、OA 的特性。
（2）综合布线系统具有先进性、开放性、兼容性、可靠性、灵活、经济六个方面的特点。
（3）综合布线系统由六个子系统组成，即为工作区子系统、水平子系统、干线子系统、设备间子系统、管理间子系统、建筑群子系统。
（4）双绞线电缆分为STP 电缆和UTP 电缆两类。
（5）光纤分为单模光纤和多模光纤两类。
2.单项选择题（1）综合布线系统中直接与用户终端设备相连的子系统是。
A.工作区子系统B.水平子系统C.干线子系统D.管理子系统（2）综合布线系统中安装有线路管理器件及各种公共设备，以实现对整个系统的集中管理的区域属于。
A.管理子系统B.干线子系统C.设备间子系统D.建筑群子系统（3）综合布线系统中用于连接两幢建筑物的子系统是。
A.管理子系统B.干线子系统C.设备间子系统D.建筑群子系统（4）综合布线系统中用于连接楼层配线间和设备间的子系统是。
A.工作区子系统B.水平子系统C.干线子系统D.管理子系统（5）综合布线系统中用于连接工作区信息插座与楼层配线间的子系统是。
A.工作区子系统B.水平子系统C.干线子系统D.管理子系统3.问答题（1）智能大厦通常由哪几部分组成的？一幢智能大厦通常由主控中心及计算机网络系统、楼宇自动化系统（BA）、办公自动化系统（OA）、通信自动化系统（CA）、综合布线系统（GC）五个部分组成。
（2）与传统的布线技术相比，综合布线系统具备哪些特点？综合布线系统具有先进性、开放性、兼容性、可靠性、灵活、经济六个方面的特点。
（3）请简要说明单模光纤与多模光纤的区别。
单模光纤主要用于长距离通信，纤芯直径很小，其纤芯直径为8-10μm，而包层直径为125μm。
由于单模光纤的纤芯直径接近一个光波的波长，因此光波在光纤中进行传输时，不再进行反射，而是沿着一条直线传输。
多模光纤的纤芯直径较大，不同入射角的光线在光纤介质内部以不同的反射角传播，这时每一束光线有一个不同的模式，具有这种特性的光纤称为多模光纤。
综合布线工程常用器材
综合布线工程常用器材
1.电缆器材
RJ-45接头分为非屏蔽和屏蔽两种。屏蔽水晶头外围用屏蔽包层覆盖，其 实物外形与非屏蔽没有区别。插拔寿命不低于1000次。 采用RJ-45接头的好处：与其他设备（连接件）等牢靠连接，相对其他接 法由于其牢固连接，大大减少网络噪音的干扰。采用水晶头的弊端：是整 个链路中最容易引起串绕的地方，因为其破坏了对绞线的对绞结构。
综合布线工程常用器材
110交连硬件分为两大类：
110A：夹（跳）接线方式 适用于线路不进行改动、移位或重组的情况。110A可以适用 于所有场合，特别适合于信息插座较多的建筑物。 110P：插接线方式 适用于线路重组的场合。占用空间比110A大，不能垂直叠放在一 起，超过2000条以上的线路不使用110P。
综合布线工程常用器材
实物图
6类线缆
7类线缆
综合布线工程常用器材
1.电缆器材
双绞线电缆标识，例如： AVAYA-C SYSTEMAX 1061C+ 4/24AWG CM VERIFIED UL CAT5E 3333FEET 003456 METERS ① AVAYA-C SYSTEMIMAX 指的是该对绞线的生产商。 ② 1061C+ 指的是该对绞线的产品号码。 ③ 4/24AWG 说明这条对绞线由4对线芯24 AWG线规的线对所构成。通常AWG数 值越小，电线直径越大。 ④ CM 指通信通用电缆。 ⑤ VERIFIED UL 说明对绞线满足保险业者实验室（Underwriters Laboratories Inc. UL）的标准要求。 ⑥ CAT5E 指该对绞线通过UL测试，达到超5类标准。 ⑦ 3333FEET 003456 METERS 表示生产这条对绞时的长度点。
网络综合布线项目十二-任务二-测试仪器
练习
• 使用同轴电缆测试仪分别测试质量好的线缆和质量不好的线缆，并 测试结果。
• 使用双绞线测试仪分别测试直连线，交叉线和反序线，并记录测试 的结果。
• 使用OTDR测试光纤跳线，并根据测试结果记录测试长度，并描述 测得的曲线。[推荐有条件的学校分组来做]
– b.开关ON为正常测试速度,“S”为慢速测试速度。
双绞线测试仪功能
• 1.2、双绞线测试：
– 打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从1至G逐个顺序闪亮. – 主测试器： 1-2-3-4-5-6-7-8-G – 远程测试器： 1-2-3-4-5-6-7-8-G（RJ45） – 1-2-3-4-5-6------（RJ12） – 1-2-3-4----------（RJ11） – 若接线不正常，按下述情况显示： – -1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。 – -2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。 – -3.当两头网线乱序，例2，4线乱序，则显示如下： – 主测试器不变： 1-2-3-4-5-6-7-8-G – 远程测试端为： 1-4-3-2-5-6-7-8-G – -4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以
2.同轴电缆测试仪
• 高级一些的同轴电缆测试仪不仅可以 显示电缆的通断，还可以显示电缆的 长度，并对断线点进行准确的定位。 一般配有液晶显示屏。如杉木林SML8868型测线器。
3.光纤测试仪
• 纤光缆测试是光缆施工、维护、抢修重要技术手段，采用OTDR(光 时域反射仪）进行光纤连接的现场监视和连接损耗测量评价，是目 前最有效的方式。
上（含3根） – 短路时则所有短路的几条线号的灯都不亮。
综合布线参考试题和答案
一、填空题：（每空1分，共60分）1、安装在墙上的信息插座，其位置宜高出地面_300mm _左右。
如房间地面采用活动地板时，信息插座应离活动地板地面为300mm _____________ 。
2、干线子系统垂直通道有电缆孔、_管道_________ 等两种方式可供选择，水平通道可选择预埋暗管或_电缆桥架_方式。
3、在工作区的跳线的最大长度不能超过6_米。
（班长说20米）4、水平干线子系统双绞线的长度最长不能超过_ 90 _米。
5、综合布线系统可分为：工作区子系统、水平子系统、垂直子系统、设备间子系统、管理子系统、建筑与建筑群子系统、6、水平干线子系统用线一般为—双绞线__________ 。
7、管理间子系统的配线架的配线对数可由_信息端口___________ 决定。
8、光纤按模式可分为—单模______ 光纤和—多模______ 光纤。
9、常见的光纤连接器类型可分为FC型、SC型、双锥型、MT-RJ 型、LC型、MU型。
10、一般情况下的认证测试可分为—自我认证测试_____ 和—第三方认证测试 _______ 。
11、写出你知道的布线厂商（至少5个）__________________ 美国FLUKE 、朗讯、宁波东方集团、康宁集团宝洁公司、宝胜科技创新股份有限公司 _________________________ 。
12、一箱普通的双绞线有—305—米。
13、超5类双绞线，在不用其它设备的帮助下最多可走一100 ____ 米。
14、100BaseTX的大至意思是使用两对非屏蔽双绞线接线或者屏蔽双绞线接线的100Mbit/s 基带快速以太网规范______________ 。
15、综合布线的特点主要有兼容性、—综合性、灵活性、可靠性、先进性、经济性。
16、5类双绞线可传输________ 100 M b p s。
17、写出光纤的优点（至少5个）通信频带很宽，电磁绝缘性能好，重量轻和体积少，通信不带电，可用于易燃、易爆场所，使用环境温度范围宽，耐化学腐蚀，使用寿命长。
认识综合布线工具全解课件
光纤配线架是一种用于管理光缆的设备，具有高密度和灵活配置的特点。
详细描述
光纤配线架通常采用抽屉式或模块化设计，具有多个光纤连接头和适配器。通过光纤配线架，可以方便地对光缆 进行组织、标识和分配，提高光缆管理的效率和可靠性。同时，光纤配线架还具有高密度和灵活配置的特点，能 够满足不同规模和复杂度的光缆管理需求。
高效化
高效化工具能够快速完成布线任 务，缩短工程周期，提高工作效
率。
高效化工具采用先进的材料和技 术，确保布线的可靠性和稳定性，
降低故障率。
高效化工具还可以通过优化布线 方案和流程，降低能耗和资源消 耗，实现绿色环保的布线方式。
THANKS
感谢观看
认识综合布线工具全 解课件
contents
目录
• 综合布线工具概述 • 综合布线工具的硬件设备 • 综合布线工具的软件设备 • 综合布线工具的使用和维护 • 综合布线工具的发展趋势
01
综合布线工具概述
CHAPTER
综合布线工具的定义
综合布线工具是构建智能化建筑和智 能建筑群的基础设施，其质量和性能 对整个建筑的通信、数据传输和信号 控制等方面具有重要影响。
网络模块
总结词 详细描述
光纤跳线
总结词
光纤跳线是一种用于连接光缆的光学传 输介质，具有高带宽和长距离传输的特点。
VS
详细描述
光纤跳线通常由单芯或多芯光纤构成，采 用不同的连接头类型，如FC、SC、ST等。 光纤跳线的传输速率高、衰减小、传输距 离远，适用于高速数据传输和长距离通信 等应用场景。
光纤配线架
智能化工具还可以通过大数据和 人工智能技术，对布线数据进行 深度分析和挖掘，为布线决策提
综合布线考试题
综合布线考试题一、选择题1、在综合布线中，以下哪种线缆类型是用于连接设备与水平子系统的？A.光纤电缆B.双绞线电缆C.同轴电缆D.电力线缆2、在综合布线中，以下哪个部分负责将数据信号转换为光信号？A.光纤连接器B.双绞线连接器C.同轴连接器D.电力连接器3、在综合布线中，以下哪种工具主要用于测试线缆的连通性和性能？A.万用表B.网络分析仪C.光纤测试仪D.频谱分析仪二、简答题1、解释综合布线的概念，并说明其重要性。
2、列举并解释综合布线中的几个关键组件，例如配线架、跳线、信息插座等。
3、描述综合布线中的常见问题及相应的解决方法。
4、如果你被委托进行一个商业大楼的综合布线项目，你会如何规划和管理？请提供大致的步骤和注意事项。
三、应用题1、一个办公室需要进行综合布线升级，现有设备间位于走廊的一端，信息插座分布在办公室的墙壁上。
请设计一个方案，使信息插座与设备间相连，同时确保美观和实用。
画出设计图并简要说明设计思路。
2、假设你负责一个大型校园的综合布线项目，有教学楼、宿舍楼、图书馆等多个建筑。
请设计一个合理的布线路由方案，以满足各个建筑的需求，并考虑未来的扩展可能性。
简要说明你的设计原则和方法。
以下哪种线缆类型是综合布线系统中使用的标准线缆类型？解释：双绞线是综合布线系统中使用的标准线缆类型。
它由两根绝缘的铜导线扭绞而成，可以抵御电磁干扰，传输距离较远，适用于语音和数据传输。
在综合布线系统中，以下哪个组成部分不是必需的？解释：在综合布线系统中，配线架、网线和交换机都是必需的组成部分，用于连接各个设备。
而路由器不是必需的，因为综合布线系统本身已经提供了连接各个设备的功能。
在综合布线系统中，以下哪个部分负责将信号传输到设备上？解释：在综合布线系统中，网线是负责将信号传输到设备上的部分。
配线架、交换机和路由器都是用来连接和管理网络设备的组件，但它们本身并不负责信号的传输。
下列哪个规格的网线长度最适合用于综合布线系统？解释：在综合布线系统中，通常使用长度的网线，以适应不同环境下的设备连接需要。
综合布线工程实践第2章布线常用器材及安装测试工具
2.1.2 RJ-45接头
5类水晶头和6类水晶头的结构区别
2.1.3 RJ-45模块
2.1.4 配线架
2.1.5 线缆管理器
2.1.6 面板及安装盒
2.2 综合布线常用的光缆器材
表面涂层 折射率较低的包层 折射率较高的纤芯
单模光纤
多模光纤
类型
OM1 OM2 OM3 OM4 单模
纤径 (μm) 62.5/12
40Gbps以太网 100Gbps以太 40GBASE SR4 网 100GBASE SR4
33m
Not supported Not supported
82m 300m 400m 10km at 1310nm
Not supported 100m(SR4) 150m(SR4)
N/A
Not supported 100m(SR4) 150m(SR4)
8 双层屏蔽 高速宽带环境
超六类网线 10Gbps 500MHz 100米 8
屏蔽/非屏蔽 大型企业高速应用
六类网线 1000Mbps 250MHz
100米 8
屏蔽/非屏蔽 大型企业高速应用
超五类网线 100Mbps 100MHz 100米 8
屏蔽/非屏蔽 办公室家用
2.1.2 RJ-45接头
屏蔽层
布线常用器材及安装测试工具21综合布线常用的电缆器材211双绞线网线类型八类网线七类网线超六类网线六类网线超五类网线传输速率40gbps10gbps10gbps1000mbps100mbps频率带宽2000mhz600mhz500mhz250mhz100mhz传输距离30米100米100米100米100米导体线对线缆类型双层屏蔽双层屏蔽屏蔽非屏蔽屏蔽非屏蔽屏蔽非屏蔽应用环境高速宽带环境高速宽带环境大型企业高速应用大型企业高速应用办公室家用表11tia568c2网络标准的网速界限211双绞线212rj45接头屏蔽层5类水晶头和6类水晶头的结构区别212rj45接头213rj45模块214配线架215线缆管理器216面板及安装盒22综合布线常用的光缆器材表面涂层折射率较低的包层折射率较高的纤芯单模光纤多模光纤类型光纤类型1g以太网1000basesx1g以太网1000baselx10gbps以太网10gbase40gbps以太网40gbasesr4100gbps以太网100gbasesr4om162512275m550m33msupportedom250125550m550m82msupportedom350125550m550m300m100msr4100msr4om450125550m550m400m150msr4150msr4单模9125单模5km1310nm5km1310nm10km业务类型配线子系统干线子系统建筑群子系统等级类别等级类别等级类别语音3室外大对数数据电缆deeaffa7a4对eeaffa66a77a4对光纤of300of500of2000om1om2om3om4多模光缆
网络综合布线器材和工具
图4-39 电工工具箱及工具
线盘 用于长距离的电源线盘接电，线盘长度有20米、30米、50米等型号。
图4-40电源线盘
充电起子 充电起子，既可当螺丝刀又能用作电钻，特殊情况下以充电电池作为动力电源。
配合各式通用的六角工具头可以拆卸及锁入螺丝，钻洞等。可取代传统起子，拆卸锁入螺丝完全不费力，提高工效。
扎带分尼龙扎带与金属扎带。使用带有标签的尼龙扎带（如图4-37所示），在整理线缆的同时可以加以标记；使用带有卡头的尼龙扎带，可以将线缆轻松的固定在面板上。
扎带使用时也可用专门工具。
扎带
图4-36 尼龙扎带
图4-37 带有标签的尼龙扎带
管槽安装工具
通常从事综合布线工程，不仅要重视线缆系统的安装，也要重视管槽系统的安装。
现已广泛应用于安放布线配线设备、计算机网络设备、通信设备、系统控制设备等。一般将内宽为19英寸的机柜称为标准机柜。
标准机柜结构简洁，主要包括基本框架、内部支撑系统、布线系统和散热通风系统。19英寸标准机柜外型有宽度、高度、深度3个参数。
机柜的物理宽度常见的产品为600mm和800mm两种，高度一般为0.7～２.4m，常见高度为1.0m、1.2m、1.6m、1.8m、2.0m和2.2m，深度一般从400～800mm。
4
32U
1.6m
600×600
2
电源排插1套 固定板1块 重载脚轮4只 支撑地脚4只 方螺母螺钉20套
600×800
4
27U
1.4m
600×600
2
600×800
4
22U
1.2m
600×600
2
600×800
4
18U
1.0m
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.6 习题1.填空题（1）“3A”智能大厦是指大厦具有BA 、CA 、OA 的特性。
（2）综合布线系统具有先进性、开放性、兼容性、可靠性、灵活、经济六个方面的特点。
（3）综合布线系统由六个子系统组成，即为工作区子系统、水平子系统、干线子系统、设备间子系统、管理间子系统、建筑群子系统。
（4）双绞线电缆分为STP 电缆和UTP 电缆两类。
（5）光纤分为单模光纤和多模光纤两类。
2.单项选择题（1）综合布线系统中直接与用户终端设备相连的子系统是。
A.工作区子系统B.水平子系统C.干线子系统D.管理子系统（2）综合布线系统中安装有线路管理器件及各种公共设备，以实现对整个系统的集中管理的区域属于。
A.管理子系统B.干线子系统C.设备间子系统D.建筑群子系统（3）综合布线系统中用于连接两幢建筑物的子系统是。
A.管理子系统B.干线子系统C.设备间子系统D.建筑群子系统（4）综合布线系统中用于连接楼层配线间和设备间的子系统是。
A.工作区子系统B.水平子系统C.干线子系统D.管理子系统（5）综合布线系统中用于连接工作区信息插座与楼层配线间的子系统是。
A.工作区子系统B.水平子系统C.干线子系统D.管理子系统3.问答题（1）智能大厦通常由哪几部分组成的？一幢智能大厦通常由主控中心及计算机网络系统、楼宇自动化系统（BA）、办公自动化系统（OA）、通信自动化系统（CA）、综合布线系统（GC）五个部分组成。
（2）与传统的布线技术相比，综合布线系统具备哪些特点？综合布线系统具有先进性、开放性、兼容性、可靠性、灵活、经济六个方面的特点。
（3）请简要说明单模光纤与多模光纤的区别。
单模光纤主要用于长距离通信，纤芯直径很小，其纤芯直径为8-10μm，而包层直径为125μm。
由于单模光纤的纤芯直径接近一个光波的波长，因此光波在光纤中进行传输时，不再进行反射，而是沿着一条直线传输。
多模光纤的纤芯直径较大，不同入射角的光线在光纤介质内部以不同的反射角传播，这时每一束光线有一个不同的模式，具有这种特性的光纤称为多模光纤。
多模光纤在光传输过程中比单模光纤损耗大，因此传输距离没有单模光纤远，可用带宽也相对较小些。
（4）请列举出你所知道的综合布线厂商及产品。
随便写几个2.11 习题1.填空题（1）根据综合布线系统的设计等级有基本型、增强型、综合型三类综合布线系统。
（2）工作区子系统主要的设备是信息插座，软跳线。
（3）工作区子系统的信息插座应与计算机设备的距离保持在5m 范围以内。
（4）水平子系统由从工作区的信息插座延伸到楼层配线间管理子系统组成。
（5）水平子系统布设的双绞线电缆应在90 米以内。
（6）干线子系统中，计算机网络系统使用超5类非屏蔽双绞线电缆或光缆，电话语音系统使用3类大对数电缆，有线电视系统使用75欧姆同轴电缆电缆。
（7）设备间的位置一般应选定在建筑物综合布线干线综合体的中间位置。
（8）管理子系统的交接方案主要单点交接和双点交接两类。
（9）建筑群子系统采用的三种布线方案是架空布线、直埋布线、地下管道布线。
（10）综合布线系统使用三种标记是电缆标签、场标签和插入标签。
2.单项选择题（1）工作区安装在墙面上的信息插座，一般要求距离地面 B cm以上。
A.20B.30C.40D.50（2）水平子系统中有线电视系统应使用的电缆是 C 。
A.5类非屏蔽双绞线电缆B.3类非屏蔽双绞线电缆C.75Ω同轴电缆D.5类屏蔽双绞线电缆（3）已知某一楼层需要接入100个电话语音点，则端接该楼层电话系统的干线电缆的规格和数量是 A 。
A.1根100对大对数非屏蔽双绞线B.2根100对大对数非屏蔽双绞线C.1根50对大对数非屏蔽双绞线D.1根300对大对数非屏蔽双绞线（4）对于电话语音系统，楼层配线间内的线路管理器件应选用 A 。
A.110数据配线架B.模块化数据配线架C.光纤配线架D.光纤接线箱（5）已知两幢建筑物之间的布线路由长度为2300米，则应选择 B 来连接两幢楼的以太网络交换机。
A.3类大对数非屏蔽双绞线电缆B.单模室外光缆C.多模室外光缆D.6类4对非屏蔽双绞线3.问答题（1）请简述水平子系统设计的要点。
水平子系统要注意线缆布设路由，线缆和管槽类型的选择，确定具体的布线方案；（2）请简要说明综合布线系统中选择屏蔽系统与非屏蔽系统的理由。
（3）请简述设备间设计要求注意的问题。
1.设备间的位置及面积2.设备间的环境要求3.设备间的设备管理（4）已知某办公楼共三层，一层需要安装30个计算机信息点，二层需要安装50个计算机信息点，三层需要安装40个计算机信息点。
设备间定在二楼的弱电间，楼内所有信息点将布设5类非屏蔽双绞线电缆直接连接到设备间内的配线架。
请问设备间内应选用何种线路管理器件？数量是多少？第六章课后习题1.填空题（3）线缆传输的衰减量会随着频率和线缆长度的增加而增大。
（4）线缆传输的近端串扰损耗NEXT 越大，则串扰越低，链路性能越好。
（5）衰减与近端串扰比(ACR) 表示了信号强度与串扰产生的噪声强度的相对大小，其值越大，线缆传输性能就越好。
（6）TSB-67标准定义了两种测试模型即：基本链路模型和通道模型。
2.简答题（1）简要说明基本链路测试模型和通道测试模型的区别。
两者的最大区别在于，基本链路测试模型不包括用户端使用的电缆(这些电缆是用户连接工作区终端与信息插座或配线架及交换机等设备的连接线)，而通道是作为一个完整的端到端链路定义的，包括连接网络站点、集线器的全部链路，其中用户的末端电缆必须是链路的一部分，必须与测试仪相连。
可能考的应用题（电子书中的题目）1、已知某一办公楼有6层，每层20个房间。
根据用户需求分析得知，每个房间需要安装1个电话语音点，1个计算机网络信息点，1个有线电视信息点。
请你计算出该办公楼综合布线工程应定购的信息点插座的种类和数量是多少？需定购的信息模块的种类和数量是多少？解答：根据题目要求得知每个房间需要接入电话语音、计算机网络、有线电视三类设备，因此必须配置相应三类信息接口。
为了方便管理，电话语音和计算机网络信息接口模块可以安装在同一信息插座内，该插座应选用双口面板。
有线电视插座单独安装。
（1）办公楼的房间数共计为120个，因此必须配备124个双口信息插座（已包含4个富余量），以安装电话语音和计算机网络接口模块，有线电视插座数量应为124个（已包含4个富余量）。
（2）办公楼共计有120个电话语音点，120个计算机网络接入点，120个有线电视接入点，因此要订购124个电话模块、124个RJ45模块（已包含了4个富余量）。
有线电视接口模块已内置于有线电视插座内，不需要另行订购。
2、要计算整座楼宇的水平布线用线量，首先要计算出每个楼层的用线量，然后对各楼层用线量进行汇总即可。
每个楼层用线量的计算公式如下：C=[0.55(F+N)+6]×M其中，C为每个楼层用线量，F为最远的信息插座离楼层管理间的距离，N为最近的信息插座离楼层管理间的距离，M为每层楼的信息插座的数量，6为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素）。
整座楼的用线量：S=ΣMC ，M为楼层数，C为每个楼层用线量。
应用示例：已知某一楼宇共有6层，每层信息点数为20个，每个楼层的最远信息插座离楼层管理间的距离均为60米，每个楼层的最近信息插座离楼层管理间的距离均为10米，请估算出整座楼宇的用线量。
解答：根据题目要求知道：楼层数M=20最远点信息插座距管理间的距离F=60m最近点信息插座距管理间的距离N=10m因此，每层楼用线量C=[0.55(60+10)+6]×20=890m整座楼共6层，因此整座楼的用线量S=890×6=5340m3、已知某学生宿舍楼有七层，每层有12个房间，要求每个房间安装2个计算机网络接口，以实现100M接入校园网络。
为了方便计算机网络管理，每层楼中间的楼梯间设置一个配线间，各房间信息插座连接的水平线缆均连接至楼层管理间内。
根据现场测量知道每个楼层最远的信息点到配线间的距离为70米，每个楼层最近的信息点到配线间的距离为10米。
请你确定该幢楼应选用的水平布线线缆的类型并估算出整幢楼所需的水平布线线缆用量。
实施布线工程应订购多少箱电缆？解答：由题目可知每层楼的布线结构相同，因此只需计算出一层楼的水平布线线缆数量即可以计算机整栋楼的用线量。
（1）要实现100Mbps传输率，楼内的布线应采用超五类4对非屏蔽双绞线。
（2）楼层信息点数N=12×2=24一个楼层用线量C=[0.55(70+10)+6]×24=1200米（3）整栋楼的用线量S=7×1200=8400（4）订购电缆箱数M=INT（8400/305）=28（箱）4、在确定干线线缆类型后，便可以进—步确定每个层楼的干线容量。
一般而言，在确定每层楼的干线类型和数量时，都要根据楼层水平子系统所有的各个语音、数据、图像等信息插座的数量来进行计算的。
具体计算的原则如下：（1）语音干线可按一个电话信息插座至少配1个线对的原则进行计算；（2）计算机网络干线线对容量计算原则是：电缆干线按24个信息插座配2对对绞线，每一个交换机或交换机群配4对对绞线；光缆干线按每48个信息插座配2芯光纤。
（3）当楼层信息插座较少时，在规定长度范围内，可以多个楼层共用交换机，并合并计算光纤芯数。
（4）如有光纤到用户桌面的情况，光缆直接从设备间引至用户桌面，干线光缆芯数应不包含这种情况下的光缆芯数。
（5）主干系统应留有足够的余量，以作为主干链路的备份，确保主干系统的可靠性。
例：已知某建筑物需要实施综合布线工程，根据用户需求分析得知，其中第六层有60个计算机网络信息点，各信息点要求接入速率为100Mbps，另有50个电话语音点，而且第六层楼层管理间到楼内设备间的距离为60米，请确定该建筑物第六层的干线电缆类型及线对数。
解答：（1）60个计算机网络信息点要求该楼层应配置三台24口交换机，交换机之间可通过堆叠或级联方式连接，最后交换机群可通过一条4对超5类非屏蔽双绞线连接到建筑物的设备间。
因此计算机网络的干线线缆配备一条4对超5类非屏蔽双绞线电缆。
（2）50个电话语音点，按每个语音点配1个线对的原则，主干电缆应为50对。
根据语音信号传输的要求，主干线缆可以配备一根3类50对非屏蔽大对数电缆。
5、例1：已知某一建筑物的某一个楼层有计算机网络信息点100个，语音点有50个，请计算出楼层配线间所需要使用IBDN的BIX安装架的型号及数量，以及BIX条的个数。
提示：IBDN BIX安装架的规格有：50对、250对、300对。
常用的BIX条是1A4，可连接25对线。
解答：根据题目得知总信息点为150个。
