浅析高速公路通信系统方案的研究随着我国经济的快速发展,交通流量也在不断增加。

目前,高速公路已成为我国重要的物流和出行的通道。

在高速公路建设中,高速公路通信系统也随之发展,为保证公路运营的安全与高效做出了贡献。

本文将就高速公路通信系统的方案进行浅析。

1. 高速公路通信系统的基本原理高速公路通信系统是指应用无线电、有线电及网络技术,在高速公路上,向每个汽车或电子收费系统中定位设备、监视网络系统和收费机进行信息的传输。

此系统的实现主要有两个关键技术:无线通信技术(如:广域网、车联网等)和有线电通信技术(如:车辆电子收费系统等)。

在这些技术中,无线通信技术的重要性更加突出,无线信号是高速公路通信系统中的重要传输方式,同时也成为高速公路上车辆信息交互的重要工具。

通过车联网,实现设备之间的信息交互,车辆与车辆之间或车辆与高速公路管理所之间交流车辆监控及安全运营的实时数据。

2. 高速公路通信系统常用的方案2.1 车辆电子收费系统车辆电子收费系统是高速公路通信系统中的一种重要的有线电通信技术。

主要是通过电子收费系统,对车辆进行入口或出口的高速公路费用收缴,并在后台对收费信息进行统计处理。

车辆电子收费系统具有成本低、运营效率高、管理便利等优点。

2.2 车辆监控系统车辆监控系统是针对高速公路通信与运营安全而设计的监控措施。

该系统通过安装高速公路监控设备(如:监视摄像机、雷达探测器等)在高速公路上进行实时监视。

所监控的区域涵盖了高速公路上的所有车辆运行路段,实现路段内车辆的实时管理,并对车辆运行过程中的安全问题进行及时处理。

2.3 交通信息采集系统交通信息采集系统是为了提高交通信息直观性,便捷性,便于管理和处置事故,设计的一种技术方案。

该系统能够通过采集车辆在高速公路上行驶时的数据信息,包括车辆的速度、路线、方向、位置、违章行为等信息,并将数据传输到交通管理中心,便于高速公路的管理与运营。

3. 结论高速公路通信系统方案的研究,对于保证高速公路运营的顺利与安全,并增强路面的管理和运营水平,具有重要的意义。

浅析高速公路通信系统方案的研究

浅析高速公路通信系统方案的研究

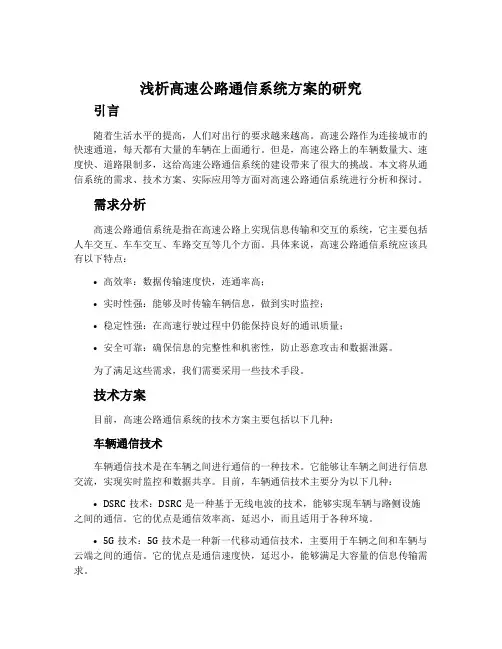

浅析高速公路通信系统方案的研究引言随着生活水平的提高,人们对出行的要求越来越高。

高速公路作为连接城市的快速通道,每天都有大量的车辆在上面通行。

但是,高速公路上的车辆数量大、速度快、道路限制多,这给高速公路通信系统的建设带来了很大的挑战。

本文将从通信系统的需求、技术方案、实际应用等方面对高速公路通信系统进行分析和探讨。

需求分析高速公路通信系统是指在高速公路上实现信息传输和交互的系统,它主要包括人车交互、车车交互、车路交互等几个方面。

具体来说,高速公路通信系统应该具有以下特点:•高效率:数据传输速度快,连通率高;•实时性强:能够及时传输车辆信息,做到实时监控;•稳定性强:在高速行驶过程中仍能保持良好的通讯质量;•安全可靠:确保信息的完整性和机密性,防止恶意攻击和数据泄露。

为了满足这些需求,我们需要采用一些技术手段。

技术方案目前,高速公路通信系统的技术方案主要包括以下几种:车辆通信技术车辆通信技术是在车辆之间进行通信的一种技术。

它能够让车辆之间进行信息交流,实现实时监控和数据共享。

目前,车辆通信技术主要分为以下几种:•DSRC技术:DSRC是一种基于无线电波的技术,能够实现车辆与路侧设施之间的通信。

它的优点是通信效率高,延迟小,而且适用于各种环境。

•5G技术:5G技术是一种新一代移动通信技术,主要用于车辆之间和车辆与云端之间的通信。

它的优点是通信速度快,延迟小,能够满足大容量的信息传输需求。

路侧通信技术路侧通信技术是在路侧设施之间进行通信的一种技术。

它能够实现对车辆的监控和管理,保证路面交通的安全畅通。

目前,路侧通信技术主要有以下几种:•电视监控技术:电视监控技术是指通过摄像头对车辆进行监控,实现对路况的实时监测。

它的优点是安装方便、实施成本低。

•高清视频传输技术:高清视频传输技术是指通过无线网络对高清视频进行传输。

它的优点是能够实现高清、稳定的视频传输,能够有效地提高路面监管的效率。

实际应用高速公路通信系统在实际应用中具有广泛的应用价值。
