低压供电系统的接地方式分类
低压电网中的接地类型与供电系统

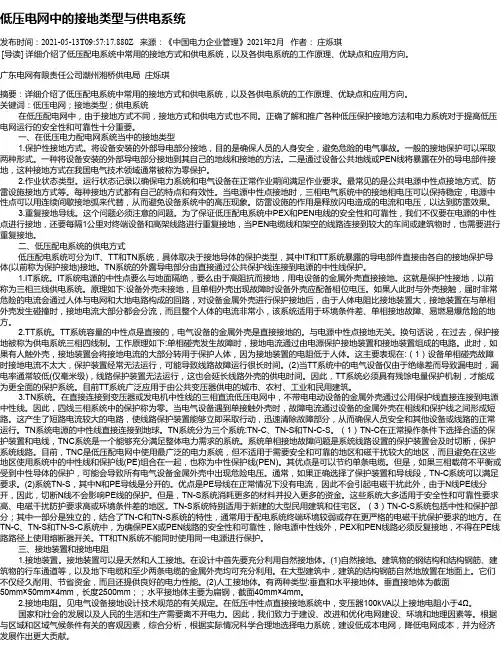

低压电网中的接地类型与供电系统发布时间:2021-05-13T09:57:17.880Z 来源:《中国电力企业管理》2021年2月作者:庄烁琪[导读] 详细介绍了低压配电系统中常用的接地方式和供电系统,以及各供电系统的工作原理、优缺点和应用方向。
广东电网有限责任公司潮州湘桥供电局庄烁琪摘要:详细介绍了低压配电系统中常用的接地方式和供电系统,以及各供电系统的工作原理、优缺点和应用方向。
关键词:低压电网;接地类型;供电系统在低压配电网中,由于接地方式不同,接地方式和供电方式也不同。
正确了解和推广各种低压保护接地方法和电力系统对于提高低压电网运行的安全性和可靠性十分重要。
一、在低压电力配电网系统当中的接地类型1.保护性接地方式。
将设备安装的外部导电部分接地,目的是确保人员的人身安全,避免危险的电气事故。
一般的接地保护可以采取两种形式。
一种将设备安装的外部导电部分接地到其自己的地线和接地的方法。
二是通过设备公共地线或PEN线将暴露在外的导电部件接地,这种接地方式在我国电气技术领域通常被称为零保护。
2.作业状态类型。
运行状态记录以确保电力系统和电气设备在正常作业期间满足作业要求。
最常见的是公共电源中性点接地方式、防雷设施接地方式等。
每种接地方式都有自己的特点和有效性。
当电源中性点接地时,三相电气系统中的接地相电压可以保持稳定,电源中性点可以用连续间歇接地弧来代替,从而避免设备系统中的高压现象。
防雷设施的作用是释放闪电造成的电流和电压,以达到防雷效果。
3.重复接地导线。
这个问题必须注意的问题。
为了保证低压配电系统中PEX和PEN电线的安全性和可靠性,我们不仅要在电源的中性点进行接地,还要每隔1公里对终端设备和高架线路进行重复接地,当PEN电缆线和架空的线路连接到较大的车间或建筑物时,也需要进行重复接地。
二、低压配电系统的供电方式低压配电系统可分为IT、TT和TN系统,具体取决于接地导体的保护类型,其中IT和TT系统暴露的导电部件直接由各自的接地保护导体(以前称为保护接地)接地。
低压配电系统的供电方式
低压配电系统的供电方式低压配电系统按保护接地的形式不同可分为:IT系统、TT系统和TN系统。
其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地);TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。
国际电工委员会(IEC)对系统接地的文字符号的意义规定如下:第一个字母表示电力系统的对地关系:T--一点直接接地;I--所有带电部分与地绝缘,或一点经阻抗接地。
第二个字母表示装置的外露可导电部分的对地关系:T--外露可导电部分对地直接电气连接,与电力系统的任何接地点无关;N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中,接地点通常就是中性点)。
后面还有字母时,这些字母表示中性线与保护线的组合:S--中性线和保护线是分开的;O--中性线和保护线是合一的。
1低压配电系统中的接地类型(1)工作接地:为保证电力设备达到正常工作要求的接地,称为工作接地。
中性点直接接地的电力系统中,变压器中性点接地,或发电机中性点接地。
(2)保护接地:为保障人身安全、防止间接触电,将设备的外露可导电部分进行接地,称为保护接地。
保护接地的形式有两种:一种是设备的外露可导电部分经各自的接地保护线分别直接接地;另一种是设备的外露可导电部分经公共的保护线接地。
(3)重复接地:在中性线直接接地系统中,为确保保护安全可靠,除在变压器或发电机中性点处进行工作接地外,还在保护线其他地方进行必要的接地,称为重复接地。
(4)保护接中性线:在380/220V低压系统中,由于中性点是直接接地的,通常又将电气设备的外壳与中性线相连,称为低压保护接中性线。
TT系统在确保安全用电方面还存在有不足之处,主要表现在:①当设备发生单相碰壳故障时,接地电流并不很大,往往不能使保护装置动作,这将导致线路长期带故障运行。
②当TT系统中的用电设备只是由于绝缘不良引起漏电时,因漏电电流往往不大(仅为毫安级),不可能使线路的保护装置动作,这也导致漏电设备的外壳长期带电,增加了人身触电的危险。
低压配电网有三种中性点运行方式IT系统、TT系统和TN系统
低压配电网有三种中性点运行方式IT系统、TT系统和TN系统低压配电系统按保护接地的形式不同可分为:IT系统、TT系统和TN系统。
其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地);TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。
中性点接地系统有三种:IT系统,TT系统和TN系统。
这三种接地分别为:TT系统:电源中性点直接接地IT系统:电源中性点不直接接地TN系统:电源中性点直接接地(与TT系统的区别是该接地线与电气设备的金属外壳相连接)国际电工委员会(IEC)对系统接地的文字符号的意义规定如下:第一个字母表示电力系统的对地关系:T--一点直接接地;I--所有带电部分与地绝缘,或一点经阻抗接地。
第二个字母表示装置的外露可导电部分的对地关系:T--外露可导电部分对地直接电气连接,与电力系统的任何接地点无关;N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中,接地点通常就是中性点)。
后面还有字母时,这些字母表示中性线与保护线的组合:S--中性线和保护线是分开的;O--中性线和保护线是合一的。
(1)IT系统:IT系统的电源中性点是对地绝缘的或经高阻抗接地,而用电设备的金属外壳直接接地。
即:过去称三相三线制供电系统的保护接地。
其工作原理是:若设备外壳没有接地,在发生单相碰壳故障时,设备外壳带上了相电压,若此时人触摸外壳,就会有相当危险的电流流经人身与电网和大地之间的分布电容所构成的回路。
而设备的金属外壳有了保护接地后,由于人体电阻远比接地装置的接地电阻大,在发生单相碰壳时,大部分的接地电流被接地装置分流,流经人体的电流很小,从而对人身安全起了保护作用。
IT系统适用于环境条件不良,易发生单相接地故障的场所,以及易燃、易爆的场所。
(2)TT系统:TT系统的电源中性点直接接地;用电设备的金属外壳亦直接接地,且与电源中性点的接地无关。
TT、TNS、TNC
什么是TT 、IN 、IT 系统一、建筑工程供电系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等,但这些名词术语内涵不是十分严格。
国际电工委员会(IEC )对此作了统一规定,称为TT 系统、TN 系统、IT 系统。
其中TN系统又分为TN-C 、TN-S 、TN-C-S 系统。
下面内容就是对各种供电系统做一个扼要的介绍。
TT 系统TN-C供电系统→TN 系统→TN-SIT 系统TN-C-S(一)工程供电的基本方式根据IEC 规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即TT 、TN 和IT 系统,分述如下。
(1 )TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT 系统。
第一个符号T 表示电力系统中性点直接接地;第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。
在TT 系统中负载的所有接地均称为保护接地,如图1-1 所示。
这种供电系统的特点如下。
此主题相关图片如下:1 )当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。
但是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。
2 )当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需要漏电保护器作保护,困此TT 系统难以推广。
3 )TT 系统接地装置耗用钢材多,而且难以回收、费工时、费料。
现在有的建筑单位是采用TT 系统,施工单位借用其电源作临时用电时,应用一条专用保护线,以减少需接地装置钢材用量,如图1-2 所示。
此主题相关图片如下:图中点画线框内是施工用电总配电箱,把新增加的专用保护线PE 线和工作零线N 分开,其特点是:①共用接地线与工作零线没有电的联系;②正常运行时,工作零线可以有电流,而专用保护线没有电流;③TT 系统适用于接地保护占很分散的地方。
低压配电系统的接地
低压配电系统的接地根据《电压配电设计规范》,低压配电系统接地形式有IT系统、TT系统、TN系统。
其中,第一个字母表示电源端与地的关系,T表示电源端有一点直接接地,I表示电源端所有带电部分不接地或有一点通过阻抗接地;第二个字母表示电气装置的外露可导电部分与地的关系,T表示电气装置的外露可导电部分直接接地,此接地点在电气上独立于电源端的接地点;N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。
1.IT系统电源不接地或通过阻抗接地,电气设备外壳可直接接地或通过保护线接至单独的接地体。
IT系统可有中性线。
需要特别说明的是,IEC强烈建议不设置中性线,因为如设置中性线,在IT系统中N线任何一点发生接地故障,该系统就不再是IT系统了。
IT系统中,连接设备外露可导电部分和接地体的导线就是PE线。
采用IT方式供电系统,电源中性点不接地,相对接地装置基本没有电压,电气设备的相线碰壳或设备绝缘损坏时,单相对地漏电流较小,不会破坏电源电压平衡,一定条件下比电源中性点接地的系统供电可靠;在供电距离不很长时,供电的可靠性高、安全性好。
一般用于连续供电要求场合,如医院手术室、地下矿井、炼钢炉、电缆井照明等。
如IT方式供电距离很长,电气设备相线碰壳或设备绝缘损坏而漏电时,供电线路对大地分布电容会产生电容电流,此电流经大地形成回路,电气设备外露导电部分形成接触电压;TT方式供电系统的电源接地点一旦消失,即转变为IT方式供电系统,三相、二相负载可继续供电,但会造成单相负载中电气设备的损坏;如消除第一次故障前,又发生第二次故障,如不同相的接地短路,故障电流很大,非常危险,因此对一次故障探测报警设备的要求较高,能及时消除和减少出现双重故障,保证IT系统的可靠性。
2.TT系统电源中性点直接接地、用电设备外露可导电部分与大地直接连接。
TT系统为工作接地,设备外露可导电部分接地为保护接地。
TT系统中这两个接地必须相互独立,专用保护线PE和工作中性线N分开,没有电的联系。
低压配电系统的供电方式
低压配电系统的供电方式低压配电系统按保护接地的形式不同可分为:IT系统、TT系统和TN系统。
其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地);TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。
国际电工委员会(IEC对系统接地的文字符号的意义规定如下:第一个字母表示电力系统的对地关系:T--一点直接接地;I--所有带电部分与地绝缘,或一点经阻抗接地。
第二个字母表示装置的外露可导电部分的对地关系:T--外露可导电部分对地直接电气连接,与电力系统的任何接地点无关;N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中,接地点通常就是中性点)。
后面还有字母时,这些字母表示中性线与保护线的组合:S--中性线和保护线是分开的;O--中性线和保护线是合一的。
(1)IT系统:IT系统的电源中性点是对地绝缘的或经高阻抗接地,而用电设备的金属外壳直接接地。
即:过去称三相三线制供电系统的保护接地。
IT system typesProtectio n aga inin direct co ntacts NldRPEUc其工作原理是:若设备外壳没有接地,在发生单相碰壳故障时,设备外壳带上了相电压,若此时人触摸外壳,就会有相当危险的电流流经人身与电网和大地之间的分布电容所构成的回路。
而设备的金属外壳有了保护接地后,由于人体电阻远比接地装置的接地电阻大,在发生单相碰壳时,大部分的接地电流被接地装置分流,流经人体的电流很小,从而对人身安全起了保护作用。
IT系统适用于环境条件不良,易发生单相接地故障的场所,以及易燃、易爆的场所。
(2) T T系统:TT系统的电源中性点直接接地;用电设备的金属外壳亦直接接地,且与电源中性点的接地无关。
即:过去称三相四线制供电系统中的保护接地。
TT system typesProtectio n aga inin direct con tacts I mA)Uc= RA xIdan dUc< 50VRBIdUcRA其工作原理是:当发生单相碰壳故障时,接地电流经保护接地装置和电源的工作接地装置所构成的回路流过。
低压配电系统:接地形式及供电措施的选择
低压配电系统接地形式及供电措施的选择摘要:低压配电系统是现代电力系统中关键的组成部分,接地形式及供电措施的选择对于系统的安全运行和供电可靠性至关重要。
本文将介绍低压配电系统的接地形式,以及各类等级负荷的供电措施,并探讨电机启动与控制方式的选择。
通过对接地形式和供电措施的分析,可以为低压配电系统的设计和运行提供一定的指导。
1. 低压配电系统的接地形式低压配电系统的接地形式是指电源和负荷之间的接地方式。
常见的接地形式包括:①TN-S系统:将低压配电系统的中性点和地分开,采用独立的PE线连接负荷设备。
②TN-C-S系统:将低压配电系统的中性点和地合并,采用共享的PEN线连接负荷设备。
③TT系统:低压负载的中性点和地之间通过独立的地线连接,同时设备的外壳通过地线接地。
④IT系统:不存在直接的中性点接地,而是通过绝缘监测和故障定位来实现。
2. 各类等级负荷的供电措施根据负荷的等级和重要性,可以采取不同的供电措施来保证供电的可靠性。
常见的供电措施包括:①单电源供电:适用于一般负荷,通过单个电源供电,供电可靠性较低。
当电源发生故障时,供电中断。
②双电源供电:通过两个独立的电源供电,当一个电源发生故障时,可以自动切换到备用电源供电,提高供电可靠性。
③双电源末端互投:在双电源供电的基础上,将备用电源的供电末端直接引入负荷设备,提高备用电源的供电能力。
3. 各类等级的负荷及供电方式根据负荷的等级和重要性,可以采用不同的供电方式来满足需求。
常见的负荷等级包括:①放射式负荷:多个负荷设备通过辐射型分支电缆与变电站直接连接,供电方式简单直接。
②树干式负荷:各分支负荷设备通过主干电缆与变电站连接,可实现分支负荷的独立供电。
③二次配电负荷:通过二次变压器将高压传输线降压为低压供电线,再通过二次回路供电到负荷设备,实现供电的灵活性和可靠性。
4. 电机启动与控制方式的选择对于电机启动与控制方式的选择,需要考虑负荷特性、启动过程中的电气和机械应力、能耗等因素。
低压配电系统三种形式
根据现行的国家标准《低压配电设计规范》(GB50054)的定义,将低压配电系统分为三种,即TN、TT、IT三种形式。
其中,第一个大写字母T表示电源变压器中性点直接接地;I则表示电源变压器中性点不接地(或通过高阻抗接地)。
第二个大写字母T表示电气设备的外壳直接接地,但和电网的接地系统没有联系;N表示电气设备的外壳与系统的接地中性线相连。
TN系统:电源变压器中性点接地,设备外露部分与中性线相连。
TT系统:电源变压器中性点接地,电气设备外壳采用保护接地。
IT系统:电源变压器中性点不接地(或通过高阻抗接地),而电气设备外壳采用保护接地。
1、TN系统电力系统的电源变压器的中性点接地,根据电气设备外露导电部分与系统连接的不同方式又可分三类:即TN—C系统、TN—S系统、TN—C—S系统。
下面分别进行介绍。
1.1、TN—C系统其特点是:电源变压器中性点接地,保护零线(PE)与工作零线(N)共用。
(1)它是利用中性点接地系统的中性线(零线)作为故障电流的回流导线,当电气设备相线碰壳,故障电流经零线回到中点,由于短路电流大,因此可采用过电流保护器切断电源。
TN—C系统一般采用零序电流保护;(2)TN—C系统适用于三相负荷基本平衡场合,如果三相负荷不平衡,则PEN线中有不平衡电流,再加一些负荷设备引起的谐波电流也会注入PEN,从而中性线N带电,且极有可能高于50V,它不但使设备机壳带电,对人身造成不安全,而且还无法取得稳定的基准电位;(3)TN—C系统应将PEN线重复接地,其作用是当接零的设备发生相与外壳接触时,可以有效地降低零线对地电压。
由上可知,TN-C系统存在以下缺陷:(1)、当三相负载不平衡时,在零线上出现不平衡电流,零线对地呈现电压。
当三相负载严重不平衡时,触及零线可能导致触电事故。
(2)、通过漏电保护开关的零线,只能作为工作零线,不能作为电气设备的保护零线,这是由于漏电开关的工作原理所决定的。
(3)、对接有二极漏电保护开关的单相用电设备,如用于TN-C系统中其金属外壳的保护零线,严禁与该电路的工作零线相连接,也不允许接在漏电保护开关前面的PEN线上,但在使用中极易发生误接。
低压配电系统有三种接地形式(IT、TT、TN)系统的区别详解(注安工程师考点)
低压配电系统有三种接地形式(IT、TT、TN)系统的区别详解(注册安全工程师考点)根据现行的国家相关标准,低压配电系统有三种接地形式,即IT系统、TT系统、TN系统。
(1)第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。
I-电源变压器中性点不接地,或通过高阻抗接地。
(2)第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地,此接地点在电气上独立于电源端的接地点。
N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
分别对IT系统、TT系统、TN系统进行全面剖析。
一、IT系统IT系统就是电源中性点不接地,用电设备外露可导电部分直接接地的系统。
IT系统可以有中性线,但IEC强烈建议不设置中性线。
因为如果设置中性线,在IT系统中N线任何一点发生接地故障,该系统将不再是IT系统。
IT系统接线图如图1所示。
图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时,接地故障电流仅为非故障相对地的电容电流,其值很小,外露导电部分对地电压不超过50V,不需要立即切断故障回路,保证供电的连续性;-发生接地故障时,对地电压升高1.73倍;-220V 负载需配降压变压器,或由系统外电源专供;-安装绝缘监察器。
使用场所:供电连续性要求较高,如应急电源、医院手术室等。
IT 方式供电系统在供电距离不是很长时,供电的可靠性高、安全性好。
一般用于不允许停电的场所,或者是要求严格地连续供电的地方,例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差,电缆易受潮。
运用IT 方式供电系统,即使电源中性点不接地,一旦设备漏电,单相对地漏电流仍小,不会破坏电源电压的平衡,所以比电源中性点接地的系统还安全。
但是,如果用在供电距离很长时,供电线路对大地的分布电容就不能忽视了。
在负载发生短路故障或漏电使设备外壳带电时,漏电电流经大地形成架路,保护设备不一定动作,这是危险的。
只有在供电距离不太长时才比较安全。
低压接线方式
低压系统接地制式按配电系统和电气设备接地的不同组合分类,可分为TN、TT、IT三种形式,其文字代号的意义如下:1、第一个字母表示配电系统的对地关系:T:电源端有一点直接接地;I:电源端所有带电部分与地绝缘,或有一点经阻抗接地。
2、第二个字母表示电气装置的外露导电部分与地的关系:T:外露导电部分对地直接做电气连接,与配电系统的任何接地点无关;N:外露导电部分与配电系统的接地点直接做电气连接(在交流配电系统中,接地点通常就是中性点)在TN系统中,所有电气设备的外露导电部分接到保护线上,与配电系统的接地点相连接。
这个接地点通常是配电系统的中性点。
如果没有中性点(如配电变压器二次侧为三角形接线)或未引出中性点,可将变压器二次侧的一相接地,但该接地线不能用作PEN线。
保护线应在每个变电所附近接地。
配电系统引入建筑物时,保护线在其入口处接地。
为了在故障时,保护线的电位尽量接近地电位,应尽可能将保护线与附近的有效接地极相连,如有必要,可增加接地点,并使其均匀分布。
根据中性线N与保护线PE 是否合并的情况,TN系统又分为TN-C、TN-S及TN-C-S。
1、在TN-C系统中,保护线与中性线合并为PEN线,具有简单、经济的优点。
当发生接地故障时,故障电流大,可采用一般过电流保护电器切断电源,以保证安全。
但对于单相负荷或三相不平衡负荷以及有谐波电流负荷的线路,正常PEN线有电流,其所产生的压降呈现在电气设备的金属外壳和线路金属套管上,这对敏感的电子设备不利。
另外,PEN线上的微弱电流在爆炸危险环境也能引起爆炸,因此,我国《爆炸危险环境电力设备设计规范》中明确规定:在1、10区爆炸危险环境中不能采用TN-C系统。
同时由于PEN线在同一建筑物内往往相互有电气连接,当PEN线断线或相线直接与大地短路时,都将呈现相当高的对地故障电压,这时可能扩大事故范围。
2、在TN-S系统中,保护线与中性线分开,具有TN-C系统的优点,但价格较贵。
低压配电系统三种形式
低压配电系统三种形式根据现行的国家标准《低压配电设计规范》(GB50054)的定义,将低压配电系统分为三种,即TN、TT、IT三种形式。
其中,第一个大写字母T表示电源变压器中性点直接接地;I则表示电源变压器中性点不接地(或通过高阻抗接地)。
第二个大写字母T表示电气设备的外壳直接接地,但和电网的接地系统没有联系;N表示电气设备的外壳与系统的接地中性线相连。
TN系统:电源变压器中性点接地,设备外露部分与中性线相连。
TT系统:电源变压器中性点接地,电气设备外壳采用保护接地。
IT系统:电源变压器中性点不接地(或通过高阻抗接地),而电气设备外壳电气设备外壳采用保护接地。
1、TN系统电力系统的电源变压器的中性点接地,根据电气设备外露导电部分与系统连接的不同方式又可分三类:即TN—C系统、TN—S系统、TN—C—S系统。
下面分别进行介绍。
1.1、TN—C系统其特点是:电源变压器中性点接地,保护零线(PE)与工作零线(N)共用。
(1)它是利用中性点接地系统的中性线(零线)作为故障电流的回流导线,当电气设备相线碰壳,故障电流经零线回到中点,由于短路电流大,因此可采用过电流保护器切断电源。
TN—C系统一般采用零序电流保护;(2)TN—C系统适用于三相负荷基本平衡场合,如果三相负荷不平衡,则PEN线中有不平衡电流,再加一些负荷设备引起的谐波电流也会注入PEN,从而中性线N带电,且极有可能高于50V,它不但使设备机壳带电,对人身造成不安全,而且还无法取得稳定的基准电位;(3)TN—C系统应将PEN线重复接地,其作用是当接零的设备发生相与外壳接触时,可以有效地降低零线对地电压。
由上可知,TN-C系统存在以下缺陷:(1)、当三相负载不平衡时,在零线上出现不平衡电流,零线对地呈现电压。
当三相负载严重不平衡时,触及零线可能导致触电事故。
(2)、通过漏电保护开关的零线,只能作为工作零线,不能作为电气设备的保护零线,这是由于漏电开关的工作原理所决定的。
低压配电系统的几种接地形式TT、TN、IT
低压配电系统的几种接地形式TT、TN、IT1 引言低压配电系统接地是十分重要的,它与采取什么样的电击防护措施,选用什么样的保护装置,这些防护措施怎样实施,都与配电系统接地有关系。
如果选择不当,不但不能实现所要求的保护,反而会降低供电系统的可靠性。
在我国的电网中TN、TT、IT并存使用,但同时也存在着许多不足和缺陷,给人身安全带来一定的威胁。
为了提高低压配电系统安全用电水平,人们发现漏电保护装置(RCD)的应用在很大程度上弥补了这些缺陷,从而防止触电和火灾事故的发生,大幅度提高安全用电水平。
为此本文先分析配电系统接地的适用范围和优缺点,然后介绍在不同的配电系统接地下正确安装使用漏电保护装置的必要性,使漏电保护装置在不同的配电系统接地中能够有效和正确安装使用。
2 配电系统接地形式接地形式分为TN、TT、IT三大类,系统特性以符号表示,字母含义为:第一个字母表示电源与地的关系。
“T”表示在某一点上牢固接地;“I”表示所有带电零件与地绝缘或某一点经阻抗接地。
第二个字母表示电气设备外壳与地的关系。
“T”表示外壳牢固的接地,且与电源接地无关,“N”表示外壳牢固地接到系统接地点。
其后的字母表示电网中中性线与保护线的组合方式。
“C”表示中线与保护线是合一的(PEN线);“S”表示中性线与保护线是分开的。
2.1 TN系统TN系统的电源端有一个直接接地点,并引出N线,属三相四线制系统。
系统中用电设备外壳通过保护线与该点直接连接,俗称保护接零。
按照系统中中性线与保护线的不同组合方式,又分为如下三种形式。
(1) TN—C系统整个系统的中性线与保护线是合一的,称为TN—C系统,如图1。
由于投资较少,又节约导电材料,因此在过去我国应用比较普遍。
当三相负荷不平衡或只有单相用电设备时,PEN线上有正常负荷电流流过,有时还要通过三次谐波电流,其在PEN线上产生的压降呈现在用电设备外壳上,使其带电位,对地呈现电压。
正常工作时,这种电压视情况为几伏到几十伏,低于安全电压50V,但当发生PEN线断或相对地短路故障时,使PEN线电位升高,其对地电压大于安全电压,使触电危险加大。
低压配电系统TT、TN系统
TN系统分类1 工程供电的基本方式根据IEC规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即TT、TN和IT系统,分述如下。
(1)TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT系统。
第一个符号T表示电力系统中性点直接接地;(电力系统中性点接地是指电力系统中各设备的中性点接地方式(所谓中性点,是指Y型连接的三相电,中间三相相连的一端),一般而言,由于电力系统中变压器的接地方式决定了系统的接地方式,所以一般也将电力系统中变压器中性点的接地方式理解为对应的电力系统的中性点接地。
电力系统的中性点接地方式有多种方式,但基本上可以划分为两大类:凡是当系统发生单相接地时电弧不能自行熄灭,需要断路器来遮断单相接地故障者,归为大电流接地方式;凡是单相接地故障时电弧能够自行熄灭者,属于小电流接地系统。
在大电流接地系统中,又分为中心点有效接地方式;中性点全接地方式;此外还有中性点经低电抗接地方式、中性点经中电阻接地方式、中性点经低电阻接地方式;在小电流接地系统中,又分为中性点谐振(即经消弧线圈)接地方式;中性点不接地方式;中性点经高电阻接地方式等。
)第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。
在TT系统中负载的所有接地均称为保护接地。
这种供电系统的特点如下。
1)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。
但是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。
2)当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需要漏电保护器作保护,困此TT系统难以推广。
3)TT系统接地装置耗用钢材多,而且难以回收、费工时、费料。
现在有的建筑单位是采用TT系统,施工单位借用其电源作临时用电时,应用一条专用保护线,以减少需接地装置钢材用量。
三种供电制式(TN、TT、IT)的特点-分类-以及防雷器的选择安装
一、低压配电系统的分类根据IEC规定,按保护接地的型式不同,低压配电系统分为三类:1.TN系统2.TT系统3.IT系统1)TN系统与TT系统属于三相四线制系统,IT系统属于三相三线制系统。
2)TN系统和TT系统都是中性点直接接地系统,且都引有中性线。
3)IT系统电源中性点不接地或经1000Ω阻抗接地,而且通常不引出中性线。
二、TN系统的分类与特点1.TN系统中设备外露的可导电部分(如电动机、变压器的外壳,高压开关柜、低压配电屏的门及框架等)均采用与公共的保护线(PE线)或保护中性线(PEN线)相连接的方式。
2.在我国380/220V低压配电系统,广泛采用TN系统,即属于中性点直接接地的运行方式,而且引出有中性线N或保护线PE。
这种系统的安全保护性能较好:一旦发生单相接地故障时,便形成单相短路,单相短路电流将使断路器或熔断器动作而切除故障电路,以免发生人身伤亡及电气设备毁坏事故。
3.TN系统的分类,根据工作零线N与保护零线PE是否分开,TN系统又可分为三种:1)TN-C系统:①系统的中性线N和保护线PE合为一根PEN线,电气设备的金属外壳与PEN线相连。
②在我国应用最普遍。
2)TN-S系统①系统的中性线N和保护线PE是分开的,所有设备的金属外壳均与公共PE线相连。
②正常时PE上无电流,因此各设备不会产生电磁干扰,所以适用于数据处理和精密检测装置使用。
③N和PE分开,则当N断线也不影响PE线上设备防触电要求,故安全性高。
④缺点是用材料多,投资大。
在我国应用不多。
3)TN-C-S系统①这种系统前边为TN-C系统,后边为TN-S系统(或部分为TN-S系统)。
它兼有两系统的优点,适于配电系统末端环境较差或有数据处理设备的场所。
三、TT系统的特点:①TT系统中性点直接接地,设备外露的可导电部分(如电动机、变压器的外壳,高压开关柜、低压配电屏的门及框架等)接至与中性点接地点无关的接地极。
②该系统在国外应用较广泛,在我国很少采用。
低压配电系统接地形式
低压配电系统接地形式工作接地:在电力系统中,为保证电气设备运行的可靠性将电路中的某一点接地。
保护接地:在电源中性点不接地的系统中,为防止电气设备的金属外壳意外带电而造成触电事故,为防止因绝缘破坏而发生触电危险,将与电气设备带电部分相绝缘的金属外壳或架构与接地体之间做良好的连接。
保护接零:在中性点直接接地的低压电网中,通过保护零线将电力设备的金属外壳与电源端的接地中性点连接。
重复接地:在变压器低压侧中性点接地的配电系统中,将零线上一处或多处通过接地装置与大地再次连接。
在低压配电系统中,为了避免人的触电危险和限制事故范围,除了系统侧工作接地外,还要考虑负荷侧的保护接地。
按照国际电工委员会IEC和国家标准的规定,低压配电系统常见的接地形式有:一、TT系统TT系统的电源中性点直接接地,用电设备的金属外壳直接接地,且与电源中性点的接地无关。
第一个“T”表示配电电网接地,第二个大写英文字母“T”表示电气设备金属外壳接地。
TT系统是供电部门规定城市公用低压电网向用户供电的接地系统,广泛应用于城镇、农村居民区、工业企业和由公用变压器供电的民用建筑中。
二、IT系统IT系统是中性点不接地,系统中所有设备的外露可导电部分经各自的PE线分别接地。
“I”表示配电网不接地或经高阻抗接地,“T”表示电气设备金属外壳接地。
IT系统适用于环境条件不良,易发生单项接地故障的场所,以及易燃、易爆的场所,如医院、煤矿、化工、纺织等。
IT系统必须装设绝缘监视及接地故障报警或显示装置。
三、TN系统TN系统是三相四线制配电网低压中性点直接接地,电气设备金属外壳采取接零措施的系统。
“T”表示配电网中性点直接接地,“N”表示电气设备在正常情况下不带电的金属部分与配电网中性点之间有金属性的连接,即与配电网保护零线(保护导体)紧密连接。
TN系统按照中性点(N)与保护线(PE)组合的情况,又分为3中形式:TN-C系统是三相四线制,四根导线颜色分为黄L1、绿L2、红L3、黄绿线PEN。
低压配电系统接地方式
3、TT 系统接地装置耗用钢材多,而且难 以回收、费工时、费料。
N
PE UVW N
三相设备
三、 TN系统
TN系统即电源中性点直接接地、设备外露可导电部分与电源中性点直接 电气连接的系统。 TN系统主要是靠单相碰壳故障变成单相短路故障(短路电流是 TT 系统的 5.3 倍),并通过短路保护切断电源来实施电击防护的。从电 击防护的角度来说,单相短路电流大或过电流保护器动作电流值小, 对电击防护都是有利的。 TN 系统节省材料、工时,在我国和其他许多国家广泛得到应用。 TN 方式供电系统中,根据其保护零线是否与工作零线分开而划分为 TN-S系统、TN-C系统、TN-C-S系统三种形式。
一、IT系统
IT系统就是电源中性点不接地、用电设备外 露可导电部分直接接地的系统。IT系统可以 有中性线。但IEC强烈建议不设置中性线 (因为如设置中性线,在IT系统中N线任何 一点发生接地故障,该系统将不再是IT系统 了)。
IT系统中,连接设 备外露可导电部分和 接地体的导线,就是 PE线。
L1 L2 L3
PE
PE
UVW
LL
如果用在供电距离很长时,供电线路对大地的 分布电容就不能忽视了。在负载发生短路故障或漏 电使设备外壳带电时,漏电电流经大地形成架路, 保护设备不一定动作,这是危险的。只有在供电距 离不太长时才比较安全。
护接地适用于各种不接地配电网。在这类配电网中,凡由于绝缘损坏或其他原因而可能呈现危险电压的 金属部分,除另有规定外,均应接地。 在380V不接地低压系统中,一般要求保护接地电阻RE≤4Ω。当配电变压器或发电机的容量不超过100 kV?A时,要求RE≤10Ω。 在10 kV配电网中t如果高压设备与低压设备共用接地装置,要求接地电阻不超过10Ω,并满足下式要求: RE≤120/IE
TNC系统、TNS系统、TNCS系统、TT系统的区别
TN-C系统、TN-S系统、TN-C-S系统、TT系统的区别:5/6/201010:22:14AM建筑工程供电使用的基本供电系统有三相三线制三相四线制等,但这些名词术语内涵不是十分严格。
国际电工委员会(IEC)对此作了统一规定,称为TT系统、TN系统、IT系统。
其中TN系统又分为TN-C、TN-S、TN-C-S系统。
下面内容就是对各种供电系统做一个扼要的介绍。
一,工程供电的基本方式根据IEC规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即TT、TN和IT系统,分述如下。
(1)TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT系统。
第一个符号T表示电力系统中性点直接接地;第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。
在TT系统中负载的所有接地均称为保护接地,这种供电系统的特点如下。
1 )当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。
但是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。
2 )当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需要漏电保护器作保护,因此TT系统难以推广。
3 )TT系统接地装置耗用钢材多,而且难以回收、费工时、费料。
现在有的建筑单位是采用TT系统,施工单位借用其电源作临时用电时,应用一条专用保护线,以减少需接地装置钢材用量。
把新增加的专用保护线PE线和工作零线N分开,其特点是:①共用接地线与工作零线没有电的联系;②正常运行时,工作零线可以有电流,而专用保护线没有电流;③TT系统适用于接地保护点很分散的地方。
(2)TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN表示。
它的特点如下。
1 )一旦设备出现外壳带电,接零保护系统能将漏电电流上升为短路电流,这个电流很大,是TT系统的5.3倍,实际上就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全。
低压配电IT、TT、TN系统
IT、TT、TN系统低压配电接地系统分为IT系统、TT系统、TN系统三种形式,而这三种接地方式非常容易混淆。
今天就来说说这三种系统的原理、特点和适用范围,希望能对广大的电气人有所帮助。
一、定义根据现行的国家标准《低压配电设计规范》(GB50054),低压配电系统有三种接地形式,即IT系统、TT系统、TN系统。
(1)、第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。
I-电源变压器中性点不接地,或通过高阻抗接地。
(2)、第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地,此接地点在电气上独立于电源端的接地点。
N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
二、分别对IT系统、TT系统、TN系统进行全面剖析1、IT系统IT系统就是电源中性点不接地,用电设备外露可导电部分直接接地的系统。
IT系统可以有中性线,但IEC强烈建议不设置中性线。
因为如果设置中性线,在IT系统中N线任何一点发生接地故障,该系统将不再是IT系统。
图1 IT系统接线图IT系统特点:IT系统发生第一次接地故障时,仅为非故障相对地的电容电流,其值很小,外露导电部分对地电压不超过50V,不需要立即切断故障回路,保证供电的连续性;-发生接地故障时,对地电压升高1.73倍;-220V负载需配降压变压器,或由系统外电源专供;-安装绝缘监察器。
使用场所:供电连续性要求较高,如应急电源、医院手术室等。
IT 方式供电系统在供电距离不是很长时,供电的可靠性高、安全性好。
一般用于不允许停电的场所,或者是要求严格地连续供电的地方,例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差,电缆易受潮。
运用 IT 方式供电系统,即使电源中性点不接地,一旦设备漏电,单相对地漏电流仍小,不会破坏电源电压的平衡,所以比电源中性点接地的系统还安全。
但是,如果用在供电距离很长的情况下,供电线路对大地的分布电容就不能忽视了。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
有关低压供电系统的接地方式的分析
XXXXXXXXXXXXXXXXXXX
一、工程施工供电系统
工程施工用电的基本供电系统有(380V)三相三线制和(380/220V)三相四线制等,但这些名词术语内涵不是十分严格。
国际电工委员会(IEC )对此作了统一规定,称为TT 系统、TN 系统、IT 系统。
其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。
下面就以上所指各种供电系统做一个扼要的分析。
(一)工程供电的基本方式
根据IEC 规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即TT 、TN 和IT 系统,分述如下。
( 1 )TT 方式供电系统 TT 方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT 系统。
第一个符号T 表示电力系统中性点直接接地;第二个符号T 表示负载设备金属外壳和正常不带电的金属部分与大地直接联接,而与系统如何接地无关。
在TT 系统中负载的所有接地均称为保护接地,如图1-1 所示。
这种供电系统的
设备的外壳对地电压高于安全电压,属于危险电压。
2 )当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需要漏电保护器作保护,困此TT 系统不宜在380/220V供电系统中应用。
3 )TT 系统接地装置耗用钢材多,而且难以回收、费工时、费料。
现在有的施工单位是采用TT 系统,施工单位专门安装一组接地装置,引出一条专用
统适用于用电设备容量小且很分散的场合。
( 2 ) TN 方式供电系统这种供电系统是将电气设备的金属外壳和正常不带电的金属部分与工作零线相接的保护系统,称作接零保护系统,用TN 表示。
它的特点如下。
1 )一旦设备出现外壳带电,接零保护系统能将漏电电流上升为(220V)短路电流,这个电流很大,是TT 系统的很多倍,实际上就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全。
2 )TN 系统节省材料、工时,在我国和其他许多国家广泛得到应用,可见比TT 系统优点多。
TN 方式供电系统中,根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。
( 3 ) TN-C 方式供电系统它是用工作零线兼作接零保护线,可以称作保护中性线,
1 )由于三相负载不平衡,工作零线上有不平衡电流,在线路上产生一定的电位差,所以与保护线所联接的电气设备金属外壳对大地有一定的电压。
2 )如果工作零线断线,则保护接零的漏电设备外壳带电(对地220V!)。
3 )如果电源的相线碰地,则设备的外壳电位升高,使中性线上的危险电位蔓延。
4 )TN-C 系统干线上使用漏电保护器时,漏电保护器后面的所有重复接地必须拆除,否则漏电开关合不上;而且,工作零线在任何情况下都不得断开。
所以,实用中工作零线只能让漏电保护器的上侧有重复接地。
5 )TN-C 方式供电系统只适用于三相负载基本平衡(无220V负载)情况。
( 4 ) TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电
2 )工作零线只用作单相照明负载回路。
3 )专用保护线PE 不许断线,也不许进入漏电开关作工作零线。
4 )干线上使用漏电保护器,漏电保护器下不得有重复接地,而PE 线有重复接地,但是不经过漏电保护器,所以TN-S 系统供电干线上也可以安装漏电保护器。
5 )TN-S 方式供电系统安全可靠,适用于工业与民用建筑等低压供电系统。
在工程施工前的“三通一平”(电通、水通、路通和地平——必须采用TN-S 方式供电系统。
( 5 ) TN-C-S 方式供电系统在施工临时用电中,如果前部分是(没有220V负载的)TN-C 方式供电,而施工规范规定施工现场必须采用TN-S 方式供电系统,则可以在系统后部分现场总配电箱分出PE 线,如图1-5 所示。
这种系统称为TN-C-S 供电系统。
TN-C-S 系统的特点如下。
段导线上没有电压降,因此,TN-C-S 系统可以降低电气设备外壳对地的电压,然而又不能完全消除这个电压,这个电压的大小取决于N 线的负载不平衡电流的大小及N线在总开关箱前线路的长度。
负载不平衡电流越大,N线又很长时,设备外壳对地电压偏移就越大。
所以要求负载不平衡电流不能太大,而且在PE 线上应作重复接地。
2 )PE 线在任何情况下都不能进入漏电保护器,因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电,规范规定:有接零保护的零线不得串接任何开关和熔断器。
3 )对PE 线除了在总箱处必须和N 线相接以外,其他各分箱处均不得把N 线和PE 线相联,PE 线上不许安装开关和熔断器,且联接必须牢靠。
通过上述分析,TN-C-S 供电系统是在TN-C 系统上临时变通的作法。
当三相电力变压器工作接地情况良好、三相负载比较平衡时,TN-C-S 系统在施工用电实践中效果还是可行的。
但是,在三相负载不平衡、施工工地有专用的电力变压器时,必须采用TN-S 方式
停电的场所,或者是要求严格地连续供电的地方,例如连续生产装置、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差,电缆易受潮。
运用IT 方式供电系统,即使电源中性点不接地,一旦设备漏电,单相对地漏电流仍小,不会破坏电源电压的平衡,所以比电源中性点接地的系统还安全。
但是,如果用在供电距离很长时,供电线路对大地的分布电容就不能忽视了。
从图1-6 可见,在负载发生短路故障或漏电使设备外壳带电时,漏电电流经大地形成回路,保护设备不一定动作,这是危险的。
只有在供电距离不太长时才比较安全。
这种供电方式在施工工地上很少见,我们公司的35KV、10KV、6KV系统采用这种IT方式。
IT方式的缺点很明显,线路单相接地时,其余两相对地电压达到线电压,对用电设备的过电压要求很高。
去年施工三线架空线被施工单位撞断,二电站6KV系统B相接地,A、C两相对地电压升高1.732倍,引起二催化6KV电压互感器因过电压烧毁,主风机跳闸,影响装置正常生产。
(二)供电线路符号小结
1 )国际电工委员会(IEC )规定的供电方式符号中,第一个字母表示电力(电源)系统对地关系。
如 T 表示是中性点直接接地;I 表示所有带电部分绝缘(不接地)。
2 )第二个字母表示用电装置外露的金属部分对地的关系。
如 T 表示设备外壳接地,它与系统中的其他任何接地点无直接关系; N 表示负载采用接零保护。
3 )第三个字母表示工作零线与保护线的组合关系。
如C 表示工作零线与保护线是合一的(我们称零地合一),如 TN-C ;S 表示工作零线与保护线是严格分开的,所以PE 线称为专用保护线,如TN-S 。
