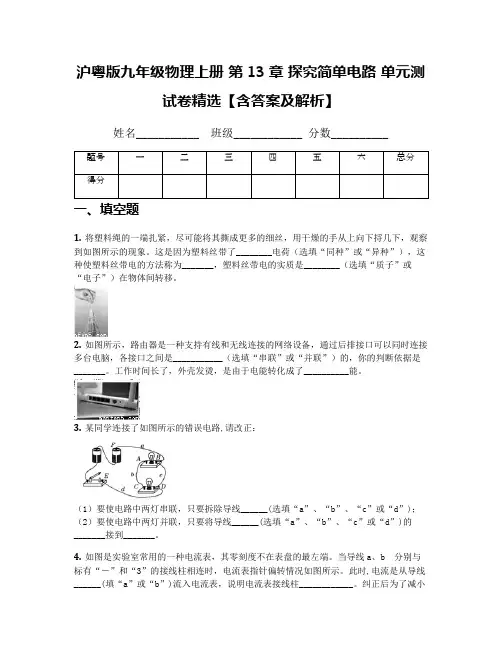

沪粤版九年级物理上册第十三章《探究简单电路》单元测试及答案
沪粤版九年级物理上册 第13章 探究简单电路 单元测试卷精选【含答案及解析】
沪粤版九年级物理上册第13章探究简单电路单元测试卷精选【含答案及解析】姓名___________ 班级____________ 分数__________一、填空题1. 将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象。
这是因为塑料丝带了________电荷（选填“同种”或“异种”），这种使塑料丝带电的方法称为_______，塑料丝带电的实质是________（选填“质子”或“电子”）在物体间转移。
2. 如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是___________（选填“串联”或“并联”）的，你的判断依据是_______。
工作时间长了，外壳发烫，是由于电能转化成了__________能。
3. 某同学连接了如图所示的错误电路,请改正：（1）要使电路中两灯串联，只要拆除导线______(选填“a”、“b”、“c”或“d”)；（2）要使电路中两灯并联，只要将导线______(选填“a”、“b”、“c”或“d”)的_______接到_______。
4. 如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。
当导线a、b 分别与标有“－”和“3”的接线柱相连时，电流表指针偏转情况如图所示。
此时,电流是从导线______(填“a”或“b”)流入电流表，说明电流表接线柱____________。
纠正后为了减小误差，应将导线a与标有“_______”(选填“0.6”或“3”)的接线柱相连，b与标有“_______”的接线柱相连。
5. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为____，L2两端的电压为____。
二、实验题6. 请仔细观察手电筒（如图所示），回答下列问题：（1）在手电筒的完整电路中，干电池是_________，小电珠是___________，金属外壳是_________，金属外壳的按钮是__________。

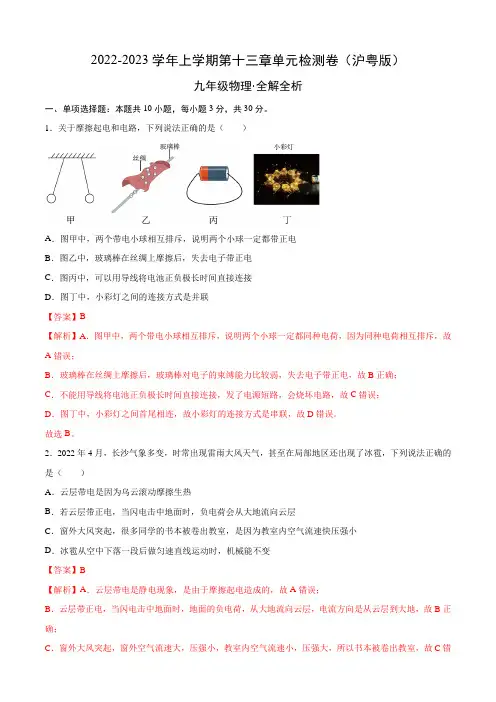

沪粤版九年级物理上册同步精品课堂 第十三章 探究简单电路 单元检测(全解全析)(沪粤版)
2022-2023学年上学期第十三章单元检测卷（沪粤版）九年级物理·全解全析一、单项选择题：本题共10小题，每小题3分，共30分。
1．关于摩擦起电和电路，下列说法正确的是（）A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电C．图丙中，可以用导线将电池正负极长时间直接连接D．图丁中，小彩灯之间的连接方式是并联【答案】B【解析】A．图甲中，两个带电小球相互排斥，说明两个小球一定都同种电荷，因为同种电荷相互排斥，故A错误；B．玻璃棒在丝绸上摩擦后，玻璃棒对电子的束缚能力比较弱，失去电子带正电，故B正确；C．不能用导线将电池正负极长时间直接连接，发了电源短路，会烧坏电路，故C错误；D．图丁中，小彩灯之间首尾相连，故小彩灯的连接方式是串联，故D错误。
故选B。
2．2022年4月，长沙气象多变，时常出现雷雨大风天气，甚至在局部地区还出现了冰雹，下列说法正确的是（）A．云层带电是因为乌云滚动摩擦生热B．若云层带正电，当闪电击中地面时，负电荷会从大地流向云层C．窗外大风突起，很多同学的书本被卷出教室，是因为教室内空气流速快压强小D．冰雹从空中下落一段后做匀速直线运动时，机械能不变【答案】B【解析】A．云层带电是静电现象，是由于摩擦起电造成的，故A错误；B．云层带正电，当闪电击中地面时，地面的负电荷，从大地流向云层，电流方向是从云层到大地，故B正确；C．窗外大风突起，窗外空气流速大，压强小，教室内空气流速小，压强大，所以书本被卷出教室，故C错误；D．冰雹从空中下落一段后做匀速直线运动时，动能不变，高度减小，重力势能减小，所以机械能减小，故D错误。
故选B。
3．物理老师在课堂上演示了一个“静电飞花”的实验。
老师先将用羊毛摩擦过的白色塑料盘放在桌面上，再将一个带有把手的金属盘贴紧塑料盘，在金属盘上撒一些纸屑。
将金属盘抬起时，其上的纸屑就会飞散开来，如图所示。
粤沪九年级物理(上)第十三章探究简单电路 真题汇编2020 探究简单电路
一、单项选择题
1.（2020·天津市)图所示是一个简化了的玩具警车电路图｡若只让电动机M工作,应（）
A. 只闭合S1B. 只闭合S2C.S1､S2都闭合D.S1､S2都断开
【答案】A
【解析】
【详解】由电路图知,若只让电动机工作,则需闭合开关 ,断开开关 。
故选A。
2.（2020·四川省遂宁市)电动自行车两制车手柄中各有一只开关S1、S2,在行驶中用任意一只手柄利车时,该手柄上的开关立即断开,电动机停止工作。下列电路设计符合要求的是（ ）
【详解】A．两只灯泡并联,一个开关闭合只有一只灯泡发光,另外一个不受影响,符合题意；
B．两个开关都断开时,两个灯泡都发光,闭合其中一个开关,另一个灯亮,两个开关都闭合,会发生电源短路,不符合题意；
C．闭合开关S2,两个灯泡都发光,只闭合开关S1,两灯都不亮,不符合题意；
D．只闭合开关S1,红灯不亮,只闭合开关S2,绿灯亮,不符合题意。
C. 闭合S2,断开S1、S3,L与R并联
D. 闭合S2,断开S1、S3,滑片P向右移动,电流表的示数变小
【答案】D
【解析】
【详解】A．闭合S3,断开S1、S2,此时电路为只有灯泡L的简单电路,R断路,故A不符合题意；
B．闭合S1,断开S2、S3,滑动变阻器R的滑片P处于中点,此时滑动变阻器一半阻值接入电路,灯泡L断路,故B不符合题意；
故选C。
7.（2020·湖北省孝感市)如图所示的电路中,电源电压恒定,L为小灯泡,滑动变阻器R的滑片P处于中点,通过控制开关S1、S2和S3的通断来研究电路的常见故障与串、并联,通过调节滑动变阻器来分析电路中电流的变化情况,则（ ）
A. 闭合S3,断开S1、S2,R被短路
沪粤版九年级上册物理第13章探究简单电路单元测试(含答案)
第13章探究简单电路单元测试一.单选题（共12题；共36分）1.如图所示电路，当开关S断开时，下列说法中正确的是（）A. 开关两端电压为零B. 电源两端电压为零C. 电灯两端电压为零D. 以上说法都不对2.下图中的电路图和实物图相对应的是( )A. B. C. D.3.如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A. 玻璃棒和验电器都带负电荷B. 玻璃棒带正电荷，验电器带负电荷C. 用丝绸摩擦过的玻璃棒产生了电荷D. 金属箔张开是因为同种电荷相排斥4.在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A. B. C. D.5.如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A. 1.6AB. 0.32AC. 1.28AD. 1.92A6.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A. 4.5VB. 5.5VC. 3VD. 2V7.关于电流的方向，下列说法中正确的是（）A. 正电荷的运动方向就是电流方向B. 自由电子的定向移动方向就是电流的方向C. 金属导体中的电流方向跟自由电子的实际移动方向相反D. 在酸碱盐的水溶液中有自由的正负离子，所以电流方向不能确定．8.如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（）A. 0.9V 3.6VB. 0.9V 0VC. 4.5V 0VD. 4.5V 4.5V9.如图所示的电路中，闭合开关时，下列说法正确的是（）A. 两灯泡串联B. 电流表测的是总电流C. 电流表测的是L1的电流D. 电流表测的是L2的电流10.图中的电路图和实物图相对应的是（）A. B. C. D.11.如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则（）A. V1示数大于V2示数B. V示数等于V1示数C. A示数大于A1示数D. A2示数大于A1示数12.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A. I a=I dB. I a＜I bC. I b＞I cD. I c=I d二.填空题（共8题；共24分）13.如图为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的________，房间里的电视机与电灯在电路中是________联的．14.将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象．这是因为塑料丝带了________ 电荷（选填“同种”或“异种”）．15.物理学中，把毛皮摩擦过的橡胶棒上所带的电荷规定为________ 电荷（“正”或“负”）；把 ________ （“正”或“负”）电荷定向移动的方向规定为电流的方向。
2019-2020学年度粤教沪科版九年级上册物理第十三章 探究简单的电路 章末测试卷 (有答案)
第十三章综合测试卷(时间：80分钟满分：100分)一、单项选择题(本大题10小题，每小题3分，共30分)1. 现有A、B、C三个轻质小球.已知A带负电，A和B互相吸引，C和A互相排斥，则( D )A. B一定不带电，C带正电B. B可能带正电，C带正电C. B一定带正电，C带负电D. B可能不带电，C带负电2. 过交通路口时要遵守“红灯停、绿灯行、黄灯等”的规则.小明同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯.要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中正确的是( A )A B C D3. 如图13－1所示电路，闭合开关S，灯泡L1、L2都发光.现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( D )A. a和bB. c和dC. e和fD. g和h图13－1图13－2图13－34. 如图13－2所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源、电灯和电铃，根据电流的方向可以判断出电源在( B )A. 甲处B. 乙处C. 丙处D. 任何一处均可5. 如图13－3所示电路，闭合开关，以下判断正确的是( B )A. 灯L1、L2串联B. 电流表测通过灯L1的电流C. 电流表测通过灯L2的电流D. 电流表测总电流6. 如图所示，能正确测出小灯泡L1两端电压的电路是( D )A B C D图13－47. 如图13－4所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是( B )A. 2∶3B. 3∶1C. 1∶2D. 2∶18. 如图13－5所示，电源的电压为6 V.开关S闭合后，电压表的示数是2 V，则( D )图13－5A. L1两端的电压是2 VB. L1两端的电压是6 VC. L2两端的电压是4 VD. L2两端的电压是2 V图13－69. 如图13－6所示，在○处可以连接电流表或电压表测量电路中的电流或电压，为使L1与L2串联，以下做法正确的是( B )A. a为电流表，b为电压表，c为电流表B. a为电压表，b为电压表，c为电流表C. a为电流表，b为电流表，c为电压表D. a为电流表，b为电流表，c为电流表图13－710. 探究小组在练习使用电压表时，小军把电压表接成了如图13－7所示的电路，当闭合开关时所发生的现象是( B )A. 灯泡亮、电压表有示数B. 灯泡不亮、电压表有示数C. 灯泡亮、电压表无示数D. 灯泡不亮、电压表无示数二、填空题(本大题6小题，每小题3分，共18分)11. 用毛皮摩擦过的橡胶棒去靠近用丝线悬挂的轻质小球，小球被吸引，那么小球可能带正电，也有可能不带电.橡胶棒因得到电子而带负电.12. 如图13－8所示，某城市安装一种“按钮式红绿灯”.当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过.按钮相当于电路中的开关；红灯和绿灯是并联的.有时红灯快结束时黄灯也同时亮了，此时电路中的总电流变大(填“变大”“不变”或“变小”).图13－8图13－913. 如图13－9所示，要使L1和L2组成并联电路，应闭合开关S2、S3.断开开关S1；若同时闭合开关S1、S3会发生短路.14. 两只水果点亮了一只发光二极管(如图13－10所示)，金属片A是水果电池的负极(填“正极”或“负极”)，两水果之间串联(填“串联”或“并联”).现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间有(填“有”或“没有”)电压.图13－10图13－1115. 如图13－11所示为多用途“演示教学电表”的接线情况，此时所测的物理量是电压，测量范围是0～2.5 V，示数为 1 V.16. 在晓月设计的小组合作控制电路中，K1和K2是指纹开关.当两开关都闭合时，电动机M启动开始小组活动，此控制电路是图13－12中的甲图；晓宇设计的是防盗电路，触发防盗开关K1或K2，电动机M自动启动将盗贼锁定，防盗电路是图13－12中的丙图；电路图13－12中的乙图若两开关都闭合电池将被短路.图13－12三、作图题(本大题2小题，共7分)17. (1)(4分)在图13－13所示的虚线框中填入电池和电流表的符号，使电路成为并联电路.图13－13答图13－1如答图13－1所示.(2)(3分)在虚线方框中画出图13－14所示实物图对应的电路图.图13－14答图13－2如答图13－2所示.四、实验题(本大题2小题，共15分)18. (7分)为了探究并联电路中的电流特点，小明设计了如图13－15所示的电路进行实验.图13－15图13－16(1)在连接电路时，开关应处于断开状态.(2)小明先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是ef段发生断路.(3)排除故障后，他测出了L1、L2支路和干路的电流分别为I1、I2和I，电流表示数如图13－16中甲、乙、丙所示，可读出I1＝0.48 A，I2＝0.52 A，I＝ 1 A.根据测量结果.你认为并联电路中干路电流和各支路电流的关系是：干路电流等于各支路电流之和.(4)为了验证结论的普遍性，小明采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是换电压不同的电源 .19. (8分) “探究串联电路中电压的规律”的实验电路如图13－17甲所示.图13－17实验小组L1两端电压/VL2两端电压/V总电压/V1 1.4 3.1 4.52 3.0 1.3 4.43 1.1 1.7 2.94 1.8 1.2 3.0(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择不相同(填“相同”或“不相同”)的小灯泡.(2)小明根据图13－17甲连接好电路，闭合开关，电压表示数如图13－17乙所示，为了使实验结果更准确，接下来他应该换用0～3 V的量程.(3)测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间.小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可.小聪的办法是否正确？不正确. 为什么？电压表的正负接线柱接反了.(4)测量完成后，进行小组交流讨论，上表选录了四个小组的数据，你认为这些数据是否合理？合理.理由是实验时有误差.五、计算题(本大题2小题，共13分)20. (6分)如图13－18所示，已知电源电压为9 V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6 V，通过灯泡L2的电流为0.5 A.求：图13－18(1)灯泡L1和L2两端的电压各是多少？(2)通过灯泡L1的电流是多少？电流表示数为多少？(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？答案：(1)6 V 3 V (2)0.5 A 0.5 A (3)9 V 0 V21. (6分)如图13－19所示的电路中，闭合开关后，电压表的示数为12 V，电流表A的示数为1.2 A，电流表A1的示数为0.4 A，则：图13－19(1)灯泡L1、L2两端的电压各为多少伏？(2)通过灯泡L1、L2的电流为多少安？答案：(1)12 V 12 V (2)0.4 A 0.8 A六、综合能力题(本大题3小题，共17分)22. (6分)普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图13－20甲.(1)图13－20乙是某种电动车的局部电路图，如果硬币碰到充电插口的两个金属插脚，就会造成蓄电池短路.(2)这种电动车的蓄电池总电压为48 V，人体不能触碰蓄电池两极，原因是超过人体安全电压 .(3)对蓄电池充电时，蓄电池相当于电路中的用电器(填“电源”“用电器”“开关”或“导线”).图13－20图13－2123. (6分)节日灯的电路如图13－21甲所示，所有灯泡全部串联接入.节日灯的特点是：某一灯泡断路后，其余各灯继续发光.奥妙在于节日灯的灯泡结构如图13－21乙.带绝缘层的金属丝C缠绕在灯丝A的金属杆引出线B上，小灯泡正常工作(工作电压10 V)时，C 的绝缘层不会被击穿；电压达到200 V以上时即被击穿.假如图中的节日灯都在正常发光，则电路中小节日灯的个数为22 个.当某一小灯泡灯丝被烧断后，此时加在此灯泡两端的电压为220 V.C被击穿导电，保证电路畅通，此时每个灯泡上的电压会增大(填“增大”或“减小”).24. (5分)某物理兴趣小组对食盐水溶液的导电性能与什么因素有关提出了以下猜想：①食盐水溶液的导电性能与溶液的浓度有关；②食盐水溶液的导电性能与溶液的质量有关；③食盐水溶液的导电性能与溶液中两点间的距离有关.图13－22图13－23为了验证猜想，他们设计了如图13－22所示的装置，将电路中的a、b两金属片分别插入图13－23甲、乙、丙、丁四图溶液中所示的位置(金属片a、b每次插入溶液中的深度都相同)进行探究.(1)在连接电路时，开关必须断开 .(2)食盐水溶液的导电性能可以由电流表示数大小来判断.(3)将金属片a、b分别插入甲、乙两图所示位置可探究猜想①(填序号)，为了探究猜想②应将金属片a、b分别插入甲、丙两图所示位置.(4)将金属片a、b分别插入乙、丁两图所示位置，若I乙≠I丁，由此可得到的结论是：食盐水溶液的导电性能与溶液中两点间的距离有关。

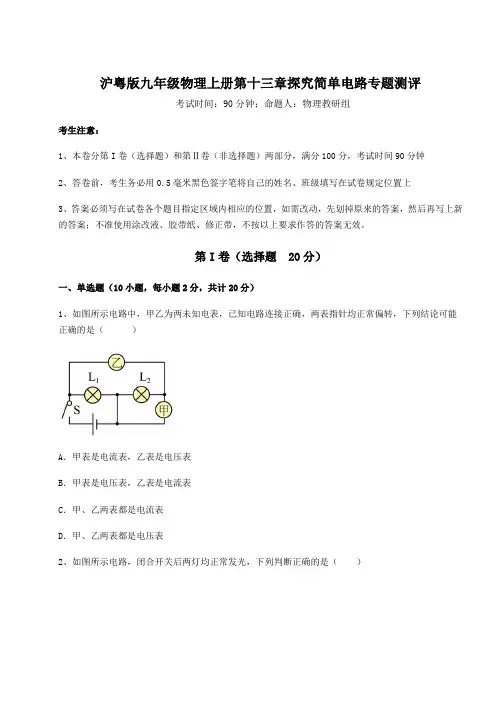

综合解析沪粤版九年级物理上册第十三章探究简单电路专题测评练习题(含答案解析)
沪粤版九年级物理上册第十三章探究简单电路专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路中，甲乙为两未知电表，已知电路连接正确，两表指针均正常偏转，下列结论可能正确的是（）A．甲表是电流表，乙表是电压表B．甲表是电压表，乙表是电流表C．甲、乙两表都是电流表D．甲、乙两表都是电压表2、如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（）A．电流表A1测通过灯L1的电流B．两电流表的示数一定不相同C．两灯的额定功率一定不相同D．仅断开S2，电流表A2的示数不变3、工作和生活中，手机已成为人们常用的工具。
华为智能手机的电池电压最接近（）A．4V B．110V C．220V D．380V4、有甲、乙、两三个轻质小球，甲球带正电。
将甲与乙、丙靠近时，他们相互作用的情况如图所示。
则下列判断正确的是（）A．乙球可能带负电，丙球一定带正电B．乙球一定不带电，两球可能带负电C．乙球一定带负电，丙球可能带正电D．乙球可能不带电，丙球一定带负电5、现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是（）A．B．C．D．6、如图所示是电压表的表盘，其示数是（）A．2.05V B．2.5V C．10.5V D．12.5V7、把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（）A．一定是串联B．一定是并联C．可能是串联也可能是并联D．无法确定8、如图是新一代代步工具电动独轮车，依靠电力驱动，低碳环保。
粤沪版物理九年级上册第十三章《探究简单电路》单元测试题及答案
第十三章《探究简单电路》单元测试题题号 得分一二三四五总分9.如图 4 所示，小明用桔子、铜片、锌片制作了一个“水果电池”。
观察电压表指针的偏转与接 线可知：这个电池的电压是______V ，______片是它的正极。
10.厦门岛常年有白鹭栖息，它们有时会在高压铁塔上筑巢，这样遇到雨天，鸟巢潮湿会__________，引起电路发生___________，而且威胁鸟儿自身生命安全，电业局工人师傅为 了做到“输电、护鸟两不误”，在关键部位挂上了特制的鸟笼。
题答 要 不内线封 说明：1.本卷共有五大题，24 小题.全卷满分 100 分，考试时间为 100 分钟.2.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣 1 分.二、选择题（共 20 分，第 11～14 小题，每小题 3 分；第 15，16 小题每小题 4 分， 全部选择正确得 4 分，选择正确但不全得 2 分，不选、多选或错选得 0 分）学11.用毛皮摩擦过的橡胶棒去靠近一个用丝线悬挂着的通草球，若通草球被吸引，则该通草球 _ _ _ _ __ _ _ _ _ 名 ---------------------------------------------------------------------------------------------------------------（- ） A ．一定带负电； C ．一定不带电； B ．一定带正电； 一、填空题（共 20 分，每空 1 分）D ．可能带正电，也可能不带电1.跟毛皮摩擦过的橡胶棒带______电。
这是因为在摩擦过程中橡胶棒________电子（选填“得 到”或“失去”）。
12.“0.15 A ”最可能是下列哪个用电器工作时的电流-----------------------------------------------（-A.家用电冰箱B.家用空调器C. 普通的白炽灯D. 普通计算器））姓13. 把电流表接入电路时，有时要试触，其目的是----------------------------------------------------（-A.检查电流表是不是完好2.实验室常用的检验物体是否带电的仪器是 ，它是利用 原理制成的。
九年级物理上册第13章探究简单电路单元综合测试卷(附解析粤教沪版)
第13章探究简单电路单元测试【满分：100分时间：45分钟】一．选择(共15小题，每小题3分，本大题共45分)1．两个带电体接触后都不带电了，说明它们原来带的电是（）A.同种电荷B.异种电荷C.等量同种电荷D.等量异种电荷【答案】D【解析】A．因为同种电荷排斥，不发生电荷的中和现象，故A不符合题意；B．异种电荷吸引，但如果不是等量的异种电荷不能中和完全，物体也会带电，故B不符合题意；C．如果带等量同种电荷接触后不能发生电荷的中和现象，物体还要带点，故C不符合题意；D．两个带电体接触后都不带电了，说明它们原来带的电是等量异种电荷，故D符合题意。
故选D。
2．“粘”字用来描述某些物理现象形象而生动，对下列现象的成因分析不正确的是（）A．光滑铅块挤压在一起就能“粘”住--因为分子间没有斥力B．吸盘式挂衣钩能够“粘”在墙上--由于大气压的作用C．刚从冷冻室拿出的冰棒会“粘”住舌头--因为液体瞬间凝固D．穿在身上的化纤衣服易“粘”毛绒--因为衣服带静电【答案】A【解析】A．分子间的引力和斥力是同时存在的，故A不正确，A符合题意；B．挂衣钩是被大气压压在墙上的，故B正确，B不符合题意；C．冰棒会“粘”住舌头，是因为舌头上的水分遇到温度较低的冰棒凝固成冰，故C正确，C 不符合题意；D．化纤衣服与皮肤摩擦时，会产生静电，吸引较小的毛绒，故D正确，D不符合题意。
故选A。
3．取两个相同的验电器A和B，使A带电，B不带电。
可以看到A的金属箔张开，B的金属箔闭合（如图）。
用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是（）A．A和B都不变B．A变小，B张开C．A变大，B不变 D．A闭合，B张开【答案】B【解析】用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上所带电荷通过电子的移动向B验电器转移，若A带正电，B上的自由电子通过金属棒向验电器A转移，使B带正电；若A带负电，A上的自由电子通过金属棒向B移动，使B带负电。
第十三章 《探究简单电路》单元检测-2024-2025学年九年级上册物理同步精品课堂(沪粤版)
第十三章《探究简单电路》单元测试试卷满分：100分时间：90分钟一、单选题（每小题3分，共21分）1．如图所示的电路，下列分析正确的是（）A．若S1，S2，S3都闭合时，则L1，L2并联B．若S1，S2，S3都闭合时，则L1，L2串联C．S3断开，S1，S2闭合，L1，L2并联D．S1闭合，S2，S3断开，L1，L2串联【答案】D【解析】AB．若同时闭合S1，S2，S3，电流从正极流出通过S3，S1直接流入电源负极，形成电源短路，故AB错误；C．当S3断开，S1、S2闭合时，灯L2短路，只有灯L1接入电路，灯L1发光，故C错误；D．S1闭合、S2、S3断开，L1、L2首尾相连，则L1与L2串联，故D正确。
故选D。
2．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（）A．L1和L2都不亮B．L1不亮，L2亮C．L1和L2都亮D．L2不亮，L1亮【答案】B【解析】当开关S断开时，灯泡L1、L2串联在电源的两端，故灯泡L1、L2均发光；当开关闭合时，因开关并联在L1的两端，则L1由于开关的闭合被短路，不能发光，故只有L2发光，故B符合题意，ACD不符合题意。
故选B。
3．如图，当开关S闭合时，灯L1、L2均不亮。
某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，L1不亮；当把导线并接在灯L2两端时，发现两灯都不亮，则（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路【答案】B【解析】闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明L2完好，不是两灯泡同时短路；当把导线并接在灯L2两端时，发现两灯都不亮，说明是灯L1发生了断路。
故ACD不符合题意；B符合题意。
故选B。
4．验电器A带负电，B不带电。
用带有绝缘柄的金属棒把验电器A、B连接起来的瞬间（如图乙所示），金属棒中（）A．电流方向无法确定B．电流方向由A到BC．电流方向由B到A D．始终无电流【答案】C【解析】ABCD．验电器A带负电，B不带电，用带有绝缘柄的金属棒把验电器A、B连接起来的瞬间，金属棒中部分电子从A定向移动到B，电流方向由B到A，故ABD错误，C正确。
考点解析沪粤版九年级物理上册第十三章探究简单电路章节测评练习题(含答案详解)
沪粤版九年级物理上册第十三章探究简单电路章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。
下列电路图符合要求的是A．B．C．D．2、下列估测，最接近生活实际的是（）A．中学生课桌的高度约8dm B．人正常步行的速度约18km/hC．九年级物理课本重约10N D．家用台灯的额定电流约2A3、如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（）A．灯泡L1两端电压为6V B．灯泡L2两端电压为6VC．灯泡L1两端电压为9V D．灯泡L2两端电压为3V4、如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。
假设导线连接良好，电路只有一处故障。
则电路中的故障是（）A．开关S断路B．小灯泡L断路C．滑动变阻器R短路D．滑动变阻器R断路5、在如图所示的电路中，电源电压恒定，当闭合开关S1、开关S2由1接到2时，则以下说法正确的是（）A．电流表示数变大，小灯泡亮度变暗B．电压表示数变小，小灯泡亮度变暗C．电压表示数与电流表示数乘积变小D．电压表示数与电流表示数比值不变6、两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数是A2的两倍D．断开S2后，灯泡L1的亮度变大7、如图所示，小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，观察到验电器的金属箔片张开。
达标测试沪粤版九年级物理上册第十三章探究简单电路专题测评试卷(含答案详解)
沪粤版九年级物理上册第十三章探究简单电路专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。
下列说法正确的是（）A．毛皮的原子核束缚电子的能力比橡胶棒强B．摩擦过程中毛皮上的电子转移到橡胶棒上C．验电器箔片张开是因为两箔片带了正电荷D．金属球上的电荷与两箔片上的电荷电性相反2、自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关”，接通供水电机取水；又可以通过投币闭合“投币开关”，接通供水电机取水。
以下简化电路符合要求的是（）A．B．C．D．3、将与毛皮摩擦过的塑料梳子靠近不带电的小纸屑，小纸屑容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（）A．两个底面平整的铅块，挤压后能“粘”在一起B．书本被水浸湿后，里面的纸张全部粘在一起C．干燥的天气里，化纤布料的衣服容易“粘”在身上D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口4、秋天天气干燥，用塑料梳子梳头，头发会随着梳子飘起来，而且头发会变得蓬松，下列分析正确的是（）A．梳头后，梳子带电而头发不带电B．头发会随着梳子飘起来，是因为头发和梳子带同种电荷C．梳子与头发摩擦的过程中，创造了电荷D．梳头后变得蓬松，是因为头发带上了同种电荷5、下列说法中正确的是（）A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体6、关于玻璃棒与绸子摩擦起电，下列说法正确的是（）A．玻璃棒因失去电子而带正电B．玻璃棒对电子的束缚能力弱，得到电子而带负电C．将摩擦后的玻璃棒靠近绸子，它们会相互排斥D．这一过程产生了新的电荷7、现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是（）A．B．C．D．8、如图所示为某同学连接电路的实物图，但是由于连接错误，一旦闭合开关会引起电源短路，现只需要拆除一根导线就可以让两灯泡串联，现要拆除的导线是（）A．a B．b C．c D．d9、在探究串联电路电压特点时，某同学设计的电路如图所示。
考点攻克沪粤版九年级物理上册第十三章探究简单电路章节测试试题(含答案解析)
沪粤版九年级物理上册第十三章探究简单电路章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是（）A．B．C．D．2、如图所示为一种新型“水温感应龙头”。
自带水流发电电源。
当水流温度低于40℃。
感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。
下列电路设计能实现该功能的是（）A．B．C．D．3、下列用电器通过的电流接近4A的是（）A．电风扇B．电冰箱C．电饭锅D．电视机4、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路5、某品牌电动车刹车时，电动机必须断电，否则会引发事故。
电动车左右两刹车手柄开关分别为1S 、2S ，行驶中用任意一只手柄刹车时，该手柄上的开关就断开，电动机停止工作。
下列电路设计符合要求的是（ ）A ．B ．C ．D ．6、如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）A ．电流表A 1测通过灯L 1的电流B ．两电流表的示数一定不相同C ．两灯的额定功率一定不相同D ．仅断开S 2，电流表A 2的示数不变7、甲、乙两灯连接在同一电路中，测得通过甲灯的电流是0.3A ，通过乙灯的电流是0.5A ，则甲、乙两灯的连接方式是 （ ）A ．一定串联B ．一定并联C ．可能串联，也可以并联D ．以上说法都不对8、关于如图所示的四张情境图片，下列说法中正确的是（）A．图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引B．图乙中自由电子的定向移动方向为电流方向C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光D．如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开9、把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（）A．一定是串联B．一定是并联C．可能是串联也可能是并联D．无法确定10、如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。
解析卷-沪粤版九年级物理上册第十三章探究简单电路章节测试试卷(解析版含答案)
沪粤版九年级物理上册第十三章探究简单电路章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，观察到验电器的金属箔片张开。
下列说法正确的是（）A．用丝绸摩擦过的玻璃棒得到电子带上负电B．金属箔片张开是由于两金属箔片带正电荷而互相排斥C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔片上D．金属箔片张开的瞬间，产生的电流方向是从金属箔片流向玻璃棒2、下列生活中的物理数据错误的是A．人以正常速度骑自行车的功率约为 70WB．普通日光灯正常工作电流约 150mAC．中学生从一楼爬到三楼克服重力做功约 3000JD．蓄电池组的电压约为 1.5V3、如图所示，甲乙均为能正常工作的常用电表，闭合开关S后，L1、L2都能正常发光，下列说法中正确的是（）A．甲、乙两表可能都是电流表B．甲、乙两表可能都是电压表C．L1、L2一定是并联在电路中的D．甲一定是电压表，乙一定是电流表4、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A．B．C．D．5、把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（）A．一定是串联B．一定是并联C．可能是串联也可能是并联D．无法确定6、如图所示，电源两端电压保持不变，R1、R2为定值电阻。
闭合开关S1和S2，电流表和电压表均有示数；当开关S2断开时，下列判断正确的是（）A．电流表示数不变，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数不变7、自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关”，接通供水电机取水；又可以通过投币闭合“投币开关”，接通供水电机取水。
达标测试沪粤版九年级物理上册第十三章探究简单电路单元测评试题(含答案及解析)
沪粤版九年级物理上册第十三章探究简单电路单元测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（）A．甲电路中，开关S只控制L1B．乙电路中，闭合开关S，两灯都亮C．丙电路中，闭合开关S，L1亮，L2不亮D．丁电路中，断开开关S，L1不亮，L2亮2、使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。
则其电路可能是（）A．B．C．D．3、毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（）A．得到负电荷B．失去负电荷C．得到正电荷D．失去正电荷4、如图所示为一种新型“水温感应龙头”。
自带水流发电电源。
当水流温度低于40℃。
感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。
下列电路设计能实现该功能的是（）A．B．C．D．5、分别将下列物体接在如图所示电路的A、B两点间，闭合开关，能使灯泡发光的是（）A．干木条B．铅笔芯C．塑料棒D．陶瓷棒6、如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（）A．电流表A的示数一定等于A1的示数B．电流表A的示数一定等于A1示数的2倍C．电压表V的示数一定小于V1的示数D．电压表V的示数一定等于V1的示数7、医院入口处的扫码测温系统工作时，扫码为绿码，开关1S闭合；测温正常，开关2S闭合。
