1. 梁与柱的连接

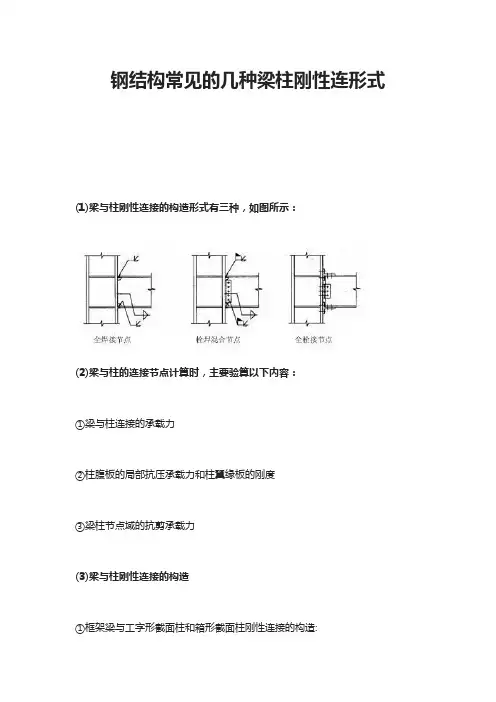

梁与柱刚性连接的构造，形式有三种。

（1）梁翼缘、腹板与柱均为全熔透焊接，即全焊接节点；

（2）梁翼缘与柱全熔透焊接，梁腹板与柱螺栓连接，即栓焊混合节点；

（3）梁翼缘、腹板与柱均为螺栓连接，即全栓接节点；

上图为三种梁柱刚性连接节点

梁与柱刚性连接的构造

（1）工字形梁与工字形柱或箱形柱刚性连接的细部构造:

上图为梁与柱刚性连接细部构造

（2）工字形柱和箱形柱通过带悬臂梁段与框架梁连接时，构造措施有两种：a、悬臂梁与梁栓焊混合节点；b、悬臂梁与梁全栓接节点。

上图为柱带悬臂梁段与梁连接

梁与柱刚性连接时，按抗震设防的结构，柱在梁翼缘上下各500mm 的节点范围内，柱翼缘与柱腹板间或箱形柱壁板间的组合焊缝，应采用全熔透坡口焊缝。

改进梁与柱刚性连接抗震性能的构造措施

对于有抗震性能要求的梁柱刚性连接，在遭遇罕见强烈地震时，应在构造上保证钢梁破坏先于节点破坏，保证梁柱节点的安全，即“强柱弱梁、强节点弱构件”的设计原则。

（1）骨形连接

骨形连接是通过削弱钢梁来保护梁柱节点。这种骨形连接在日本比较流行。

上图为骨形连接

（2）楔形盖板连接

在不降低梁的强度和刚度的前提下，通过梁端翼缘加焊楔形盖板，增强梁柱节点

上图为几种常见的梁端翼缘加焊楔形盖板做法

（３）外连式加劲板连接

对于箱型或圆形截面柱与梁刚性连接，除了采用骨形连接、楔形盖板之外，还可采用外连式加劲板连接，节点强度明显大于钢梁强度。

工字形截面柱在弱轴与主梁刚性连接

当工字形截面柱在弱轴方向与主梁刚性连接时，应在主梁翼缘对应位置设置柱水平加劲肋，在梁高范围内设置柱的竖向连接板，其厚度应分别与梁翼缘和腹板厚度相同。柱水平加劲肋与柱翼缘和腹板均为全熔透坡口焊缝，竖向连接板与柱腹板连接为角焊缝。主梁与柱的现场连接如图所示。

上图为工字形柱弱轴与主梁刚性连接

梁柱节点域的加强工字形
