检测方案

委托单位名称:※※※※(杭州)有限公司

工程名称:杭政储出(2012)※#地块铝合金窗及栏杆工程

样品名称:内开内倒铝合金系统窗

编制:浙江省建设工程质量检验站

日期:2016-9-19

浙江省建设工程质量检验站

一.检测信息

委托单位:※※※※(杭州)有限公司

建筑设计:浙江省建筑设计研究院

制作单位:※※※※建筑装饰工程有限公司

试件名称:内开内倒铝合金系统窗

工程名称:杭政储出[2012]45#地块商品住宅项目铝合金窗及栏杆工程

建设单位:※※※※(杭州)有限公司

设计单位:※※※※装饰工程有限公司

监理单位:※※※※建设监理有限责任公司

总包单位:※※※※股份有限公司

分包单位:※※※※建筑装饰工程有限公司

工程位于杭州※※※※,由1#、2#、3#、4#、5#、6#、7#、8#、9#楼等九幢楼及其地下室组成,由上海旭博建筑装饰工程有限公司负责铝合金窗、栏杆、百叶等的供应及安装;

本试验窗材料使用情况:

玻璃:8+12A+8mm中空透明双钢玻璃

铝型材:6063-T5

断桥隔热条:吉斯品牌

密封胶:杭州之江

密封胶条:吉斯品牌

螺栓、螺钉:不锈钢材质

开启扇锁具:吉斯品牌

二、试件选择:

杭州地区窗检测单位不进行圆弧窗及转角窗的检测,又参考杭州市风向玫瑰图,风力强度高的多为南风和东风,建议选择南向或东向的直线型窗来进行试验;综上考虑,施工单位选取了转角型窗中尺寸最大的窗1#楼东立面标准

层中的3樘窗,窗标号为LTC21(10)20(大样见附件1),实际尺寸为2980mm*1860mm。

杭州地区风向玫瑰图

三.试件安装

试件进场安装日期为:计划为10月8日

※正常情况我试验室可确保在计划安装日期前将安装洞口提供给贵公司,如有特殊情况我方会及时与贵公司联系,并会拿出可行的解决方案。

四.检测日期及地点

检测日期确定为:10月10 日

※检测日期确定原则:全部安装结束后由委托方确定。

检测地点为:浙江建设职业技术学院(弘慧东路)。

五.检测项目、检测依据、指标值

以下所有测试项目及设计要求均由委托方指定。

1.气密性能检测,依据为:GB/T7106-2008;

指标值:单位缝长:相对于国标GB/T7106-2008为6级。

单位面积:相对于国标GB/T7106-2008为6级。

2.水密性能检测,依据为:GB/T7106-2008;

指标值:水密性能:相对于国标GB/T7106-2008为3级。

3.抗风压性能检测,依据为:GB/T7106-2008;

指标值:抗风压性能:相对于国标GB/T7106-2008为3级

六.主要检测设备及测量仪器

1.检测设备:

(1)建筑窗三性试验机。

(2)测试控制台。

(3)鼓风机,用以达到检测箱内指定的正负压力。

(4)喷淋系统。

(5)气动阀门。

(6)液压唧筒。

(7)水泵。

2.测量仪器:

(1)用于测量结构变形的位移器及自动记录系统。

(2)用于测量流量的水流量计和空气流量计。

(3)用于测量环境参数的风速仪(带温度计)、空盒气压表。

(4)游标卡尺

(5)卷尺

七.双方计划参与试验人员

1.委托方计划参与试验人员或单位:

甲方:※※※※(杭州)有限公司

监理:※※※※建设监理有限责任公司

制作单位:※※※※建筑装饰工程有限公司

2.试验室计划人员

试验室计划主检:※※

试验室计划审核:※※

试验室计划批准:※※

※说明:试验开始前,委托方应确认窗安装符合设计要求,务必将所有可能出现的问题解决在开始试验之前。

八.检测程序及计划时间

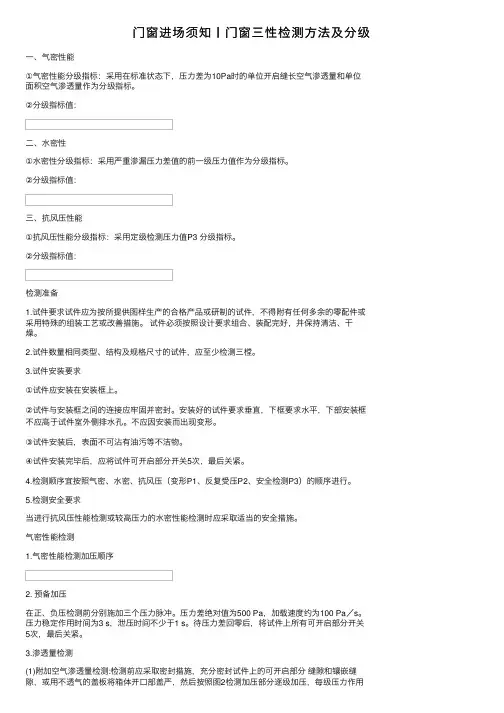

1.气密性能检测

1) 试验依据:GB/T7106-2008

2) 试验过程:

a.气密性检测加压顺序:检测加压顺序如图1所示(开启部分用胶带密

封);

b.预备加压:总的空气渗透量的测定:检测加压顺序如图1所示(将开

启部分的胶带去除)。

图1

3) 检测数据处理,将测试结果与委托方所提出的指标值进行对比。

4) 分级指标值的确定:以正负压分别按照试件单位面积、单位开启缝长

所属的级分别定级。

5) 判定原则:检测结果要符合委托方提供的指标值6级。

6)过程记录。

2.水密性能检测

1)试验依据:GB/T7106-2008

2)试验条件:波动加压法:淋水量3L/(m2·min)。

3)试验过程:

a.淋水:对整个窗试件均匀的淋水,淋水量为3L/(m2·min)。

B.波动加压:在稳定淋水的同时施加波动压力,波动压力的大小用平均值表示,波幅为平均值的倍。检测时直接加压至水密性能指标值,加压速度为100Pa/s。

c.加压时间:压力作用试件为15min或试件可开启部分产生严重渗漏为止。

4)判定原则

水密性能是通过肉眼进行判断的,以雨水渗入窗内侧,持续流出试件界面或持续喷溅出试件界面作为出现严重渗漏的标志,以未发生严重渗漏时的最高压力差值作为分级指标值。此次水密性应满足委托方提供的指标要求。

5)过程记录:

3.抗风压性能检测

1)试验依据:GB/T7106-2008;

2)委托方提供的抗风压性能等级:3级

3)a.变形检测:检测试件在逐渐递增的风压作用下,测试杆件相对面法线扰度的变化,得出检测压力差P1。

b.反复加压检测:检测试件在压力值P2(定级检测时)或P2’(工程检测时)的反复作用下,是否发生损坏和功能障碍。

c.定级检测:确定产品的抗风压性能分级,检测压力差为P3

d.工程检测;检测窗在实际使用中能否满足工程设计的检测,检测压力差为P3’。

图2 检测加压顺序示意图
