电缆绝缘电阻的正确测量
电缆芯线绝缘电阻的测试
电缆芯线绝缘电阻的测试步骤:1、MQ表开短路实验,判断仪器是否正常。
2、线间绝缘电阻的测试:A:找到将要测试的一对芯线,用剥线钳在进端去掉芯线绝缘层4-6CM,并使该对芯线在对端严格开路。
B:将去掉绝缘层的芯线的导线接在兆欧表的“L”和“E”两个端子上。
C:将兆欧表水平的放稳,左手大拇指与其他四指分开,分别按住兆欧表的两边,但要注意手掌不能遮住兆欧表的电阻读数指针。
D:右手摇动兆欧表的发电机摇把,先慢后快,至120转/分钟时,均匀停下来,这是在兆欧表上指针所指的度数即为芯线间的绝缘电阻,单位是“兆欧”。
其示意图如下:3、电缆芯线对地绝缘电阻的测试:首先测被测线对A线的对地绝缘电阻LAE。
A:将A线接在兆欧表的L端子上,用一根引线将兆欧表的E端子与电缆屏蔽层相连(因为在实际工程中屏蔽层一般是要求接地的,所以接屏蔽层实际是接大地)。
B:重复上面的C-D步,即可测的A线对地绝缘电阻LAE=?C:测被测线对A线的对地绝缘电阻LBE,参照以上的方法进行即可。
接线示意图如下:4保护环的使用:兆欧表的L端子下面还有一个保护环端子,他是、用来测较大绝缘电阻时消除漏电电流的影响,从而达到减少测量误差的目的。
保护环的连线方法:用一根引线(两边必须用裸露的导线),一端接保护环端子,另一端紧紧的缠绕在被测线对的绝缘层上。
这样,从绝缘层流过的漏电电流就通过保护环直接达到发电机的负极,从而消除了影响。
实验注意事项:1、若测量电信通信时,测量前应将线路两端及中间的霹雷器去掉,以免击穿避雷器,影响测试。
2、不能带电测试,如果被测线路上带有电源,应该先排除,否则将造成危害。
3、测电缆芯线绝缘电阻时,必须先摇转几分钟,待表针稳定以后再读数。
测试完毕应该对被测线对进行放电处理。
4、兆欧表测量结果为线路全长的绝缘电阻,将测量结果乘以线路的长度公里数后,才是每公里的绝缘电阻值。

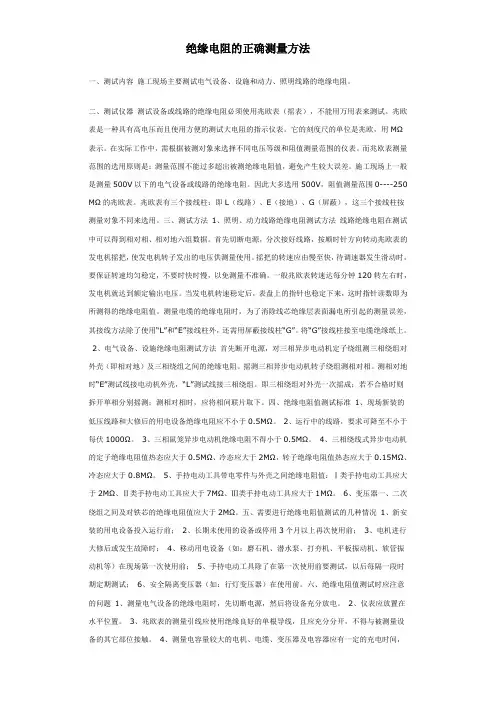

绝缘电阻的正确测量方法
绝缘电阻的正确测量方法一、测试内容施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。
二、测试仪器测试设备或线路的绝缘电阻必须使用兆欧表(摇表),不能用万用表来测试。
兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。
它的刻度尺的单位是兆欧,用ΜΩ表示。
在实际工作中,需根据被测对象来选择不同电压等级和阻值测量范围的仪表。
而兆欧表测量范围的选用原则是:测量范围不能过多超出被测绝缘电阻值,避免产生较大误差。
施工现场上一般是测量500V以下的电气设备或线路的绝缘电阻。
因此大多选用500V,阻值测量范围0----250ΜΩ的兆欧表。
兆欧表有三个接线柱:即L(线路)、E(接地)、G(屏蔽),这三个接线柱按测量对象不同来选用。
三、测试方法1、照明、动力线路绝缘电阻测试方法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。
首先切断电源,分次接好线路,按顺时针方向转动兆欧表的发电机摇把,使发电机转子发出的电压供测量使用。
摇把的转速应由慢至快,待调速器发生滑动时,要保证转速均匀稳定,不要时快时慢,以免测量不准确。
一般兆欧表转速达每分钟120转左右时,发电机就达到额定输出电压。
当发电机转速稳定后,表盘上的指针也稳定下来,这时指针读数即为所测得的绝缘电阻值。
测量电缆的绝缘电阻时,为了消除线芯绝缘层表面漏电所引起的测量误差,其接线方法除了使用“L”和“E”接线柱外,还需用屏蔽接线柱“G”。
将“G”接线柱接至电缆绝缘纸上。
2、电气设备、设施绝缘电阻测试方法首先断开电源,对三相异步电动机定子绕组测三相绕组对外壳(即相对地)及三相绕组之间的绝缘电阻。
摇测三相异步电动机转子绕组测相对相。
测相对地时“E”测试线接电动机外壳,“L”测试线接三相绕组。
即三相绕组对外壳一次摇成;若不合格时则拆开单相分别摇测;测相对相时,应将相间联片取下。
四、绝缘电阻值测试标准1、现场新装的低压线路和大修后的用电设备绝缘电阻应不小于0.5ΜΩ。
5.3绝缘电阻的测量绝缘电阻测量包括线间和单线对地(金属屏蔽层)的...
5.3 绝缘电阻的测量
绝缘电阻测量包括线间和单线对地(金属屏蔽层)的绝缘电阻。
在温度为20 0C,相对湿度为80%时,全塑市内通信电缆绝缘电阻一般填充型每公里不小于3000MΩ;非填充型每公里不小于10000MΩ(500V高阻计)。
聚氯乙烯绝缘电缆每公里不小于200MΩ。
测试电缆芯线绝缘电阻,一般使用500V高阻计;500V、量程1000MΩ的兆欧表(又称摇表或梅格表)只能用来测量局内电缆(施工现场也可代用)。
测试时,首先将电缆两端护套各剥开10~20cm左右,然后用高阻计或兆欧计测试。
1、用摇表测试芯线间的绝缘电阻
接线方法如图所示。
将兆欧表的L接线柱接一根芯线,E接线柱接至另一根芯线,G保护环接地,测试时要把仪表放平,然后摇动手摇发电机,转速由慢逐渐加快,表针稳定后即可直接读出绝缘电阻值。
2、用摇表测试对地的绝缘电阻
测试芯线对地绝缘电阻接线如图示。
此时应将芯线与金属屏蔽层之间保持开路,L接线柱接至被测芯线,E接线柱接至金属屏蔽层,G保护环接至芯线绝缘层表面。
通过模块型接线子和测试塞子,可测试芯线与地之间的绝缘电阻,测试方法与测试芯线间的绝缘电阻相似。

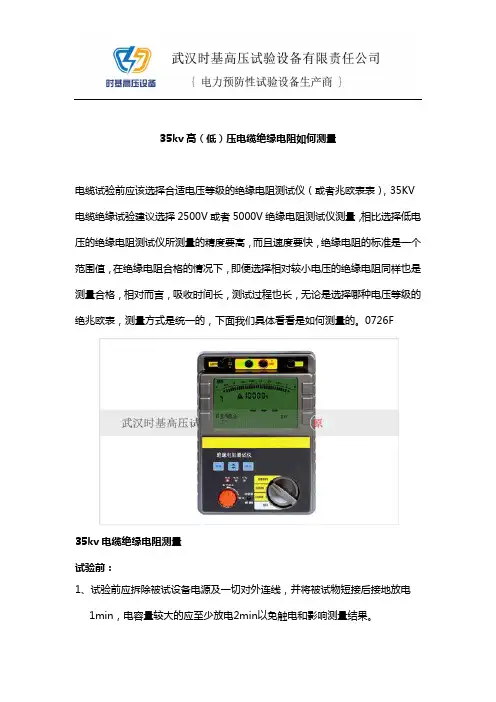

35kv高(低)压电缆绝缘电阻如何测量
35kv高(低)压电缆绝缘电阻如何测量电缆试验前应该选择合适电压等级的绝缘电阻测试仪(或者兆欧表表),35KV 电缆绝缘试验建议选择2500V或者5000V绝缘电阻测试仪测量,相比选择低电压的绝缘电阻测试仪所测量的精度要高,而且速度要快,绝缘电阻的标准是一个范围值,在绝缘电阻合格的情况下,即便选择相对较小电压的绝缘电阻同样也是测量合格,相对而言,吸收时间长,测试过程也长,无论是选择哪种电压等级的绝兆欧表,测量方式是统一的,下面我们具体看看是如何测量的。
0726F35kv电缆绝缘电阻测量试验前:1、试验前应拆除被试设备电源及一切对外连线,并将被试物短接后接地放电1min,电容量较大的应至少放电2min以免触电和影响测量结果。
2、用干燥清洁的柔软布擦去被试物的表面污垢,必要时先用汽油洗净套管的表面积垢,以消除表面漏电电流影响测试结果。
3、将带高压测试线红色插头端插入LINE端,绿色插头端插入GUARD端,另一端探针或夹子接于被试设备的高压导体上,将测试线副线(绿色)插入。
4、GUARD端用于消除表面泄漏电流的影响,特别是在做电缆的绝缘试验时,建议将其接好,可预防和解决泄露电流对数据的影响。
5、地端(EARTH)端,另一头接于被试设备的外壳或地上,接地分为很多种,这种接地是单纯的保护接地。
测量过程:1、转动波段开关选择需要的测试电压,这时如果电源正常则电源指示灯应发绿光,如欠压则发红光。
2、仪器开始自检并初始化。
3、按下或锁定测试键,测试编号自动累加开始测试。
这时高压状态指示灯和液晶屏上高压警示符号点亮并且仪表内置蜂鸣器发出警示音,代表LINE端有高压输出。
时间标志符号开始闪动。
4、这时液晶屏进入测试状态显示模式。
5、仪表每隔一定时间发出提示音(15秒、1分钟、10分钟)。
6、如果需要停止测试,松开或按下反时针旋转到12点方向并松开测试键,此时仪表停止高压输出,显示测试结果。
7、需连续进行第二次测量时,再次按下不松开或按下并顺时针旋转按钮到锁定状态测试键,按4~6步骤执行。
电缆绝缘电阻的正确测量
电缆绝缘电阻的正确测量在对电缆进行绝缘测试时,经常会用到兆欧表,但有的人可能不了解其机理,往往接错线或使用不正确造成误差很大,有时甚至会引起人身或设备事故,下面对兆欧表测量电缆时注意的事项和方法进行简单介绍。
一、电源切断,并对地短路放电,决不允许设备带电进行测量。
2.对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
3.被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
4.测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。
即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开始时应指在“∞”位置。
5. 兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
二、兆欧表的正确接线。
兆欧表的接线柱共有三个:一个为“L”即线端,一个为“E”即地端,再一个“G”即屏蔽端(也叫保护环)。
一般被测绝缘电阻都接在“L”、“E”之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不需测量的部分与“G”端相连接。
这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不再流过兆欧表的测量机构。
这样就从根本上消除了表面漏电流的影响,特别应该注意的是在测量电缆线芯和外表之间的绝缘电阻时,一定要接到屏蔽端“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。
三、测试数据的判断1、标准:200C度环境温度下不小于367兆欧*KM,三相最大值与最小值之比小于2。
根据GB50150-2006《电气装置安装工程电气设备交接试验标准》2、长度在500m及以下的10kV电力电缆,用2500V兆欧表摇测,在电缆温度为+20℃时,其绝缘电阻值不应低于400MΩ。
3、三相之间,绝缘电阻值比较一致;若不一致,则不平衡系数不得大于2.5。
4、本次测定值与上次测定的数值,换算到同一温度下。

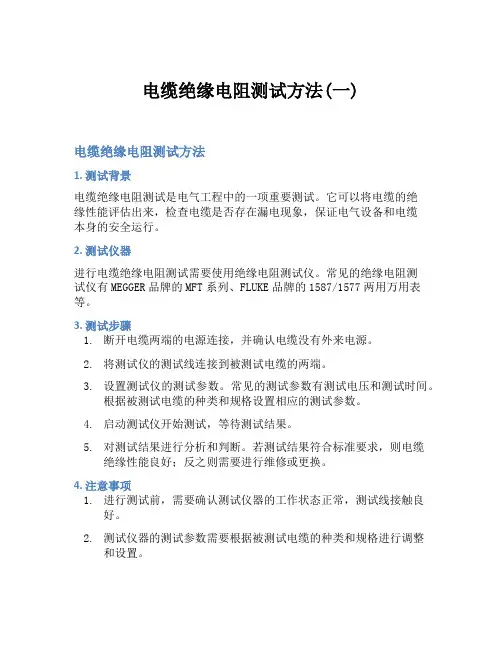

电缆绝缘电阻测试方法(一)
电缆绝缘电阻测试方法(一)电缆绝缘电阻测试方法1. 测试背景电缆绝缘电阻测试是电气工程中的一项重要测试。
它可以将电缆的绝缘性能评估出来,检查电缆是否存在漏电现象,保证电气设备和电缆本身的安全运行。
2. 测试仪器进行电缆绝缘电阻测试需要使用绝缘电阻测试仪。
常见的绝缘电阻测试仪有MEGGER品牌的MFT系列、FLUKE品牌的1587/1577两用万用表等。
3. 测试步骤1.断开电缆两端的电源连接,并确认电缆没有外来电源。
2.将测试仪的测试线连接到被测试电缆的两端。
3.设置测试仪的测试参数。
常见的测试参数有测试电压和测试时间。
根据被测试电缆的种类和规格设置相应的测试参数。
4.启动测试仪开始测试,等待测试结果。
5.对测试结果进行分析和判断。
若测试结果符合标准要求,则电缆绝缘性能良好;反之则需要进行维修或更换。
4. 注意事项1.进行测试前,需要确认测试仪器的工作状态正常,测试线接触良好。
2.测试仪器的测试参数需要根据被测试电缆的种类和规格进行调整和设置。
3.在测试过程中,要避免使用过高的测试电压,以免对电缆产生损伤。
4.测试完成后,要及时归档测试结果,并及时处理异常情况。
以上是电缆绝缘电阻测试方法的相关内容,希望能对电气工程从业者有所帮助。
5. 常见问题1.什么情况下需要进行电缆绝缘电阻测试?答:在新安装电力设备、线路和电缆,以及设备长时间未使用或维修后,需要进行电缆绝缘电阻测试。
2.测量结果受哪些因素的影响?答:测量结果受电缆长度、温度、湿度、外界干扰等因素的影响。
3.测量结果单位是什么?答:测量结果一般以欧姆(Ω)为单位。
6. 总结电缆绝缘电阻测试是电气工程中必不可少的一项测试项目,关乎电力设备和电缆本身的安全运行。
在测试前需要确保测试仪器和测试线的工作状态正常,测试过程中需要遵循正确的测试流程和注意事项。
同时应注意测量结果的单位以及受哪些因素的影响。
测试结果若不符合标准要求,则需进行维修或更换电缆。
电缆绝缘电阻的测量方法
电缆绝缘电阻的测量方法电缆的绝缘电阻是指电缆绝缘材料对电流流过的阻力,是一个重要的电气特性参数。
正确的测量电缆绝缘电阻可以评估电缆的绝缘状态,以确保电气设备的安全运行。
下面将介绍几种常用的电缆绝缘电阻测量方法。
1.直流电桥法直流电桥法是最常用的电缆绝缘电阻测量方法之一、它基于电桥平衡理论,通过测量电桥平衡时电流和电压的比例关系来计算电缆的绝缘电阻。
具体步骤如下:-首先将电桥一侧电极连接到电缆的一端,另一侧电极连接到地线。
-施加一定电压,例如100V,到电缆上。
-调节电阻箱中的电阻,直到电桥平衡。
-读取电桥平衡时的电阻值,即为电缆的绝缘电阻。
2.交流电桥法交流电桥法是使用交流电源来测量电缆绝缘电阻的方法。
相比于直流电桥法,交流电桥法可以减小直流电压对电缆绝缘材料的影响,提高测量结果的准确性。
具体步骤如下:-将电桥一侧电极连接到电缆的一端,另一侧电极连接到地线。
-利用交流电桥平衡方法,测量电桥平衡时的电流和电压值。
-根据电流和电压的比例关系,计算得到电缆的绝缘电阻。
交流电桥法通常使用高频交流电源,以减小电容效应对测量结果的影响。
3.绝缘电阻测试仪法绝缘电阻测试仪是一种专用仪器,用来测量电缆及其他电气设备的绝缘电阻。
绝缘电阻测试仪的工作原理是通过施加一定电压到电缆上,测量电流的大小,然后计算出电缆的绝缘电阻。
具体步骤如下:-将测试仪的测试电极连接到电缆的两端。
-设置测试仪的测试参数,例如施加的电压和测试时间等。
-开始测试,测试仪会自动施加电压到电缆上,并记录电流的大小。
-测量结束后,测试仪会自动计算出电缆的绝缘电阻值。
需要注意的是,在进行电缆绝缘电阻测量时,应确保电缆处于干燥的环境中,以避免湿度对绝缘电阻的影响。
此外,在进行交流电桥法和绝缘电阻测试仪法测量时,应选择合适的测量范围和电压,以确保测量结果的准确性。
绝缘电阻的正确测量方法
绝缘电阻的正确测量方法绝缘电阻的测量是电工工程和维护中一项重要的任务,它用于判断电气设备或电线电缆的绝缘状态。
在实际工作中,为了确保测量的准确性和可靠性,需要采取正确的测量方法。
本文将介绍正确测量绝缘电阻的方法,包括准备工作、测量设备和操作步骤。
一、准备工作:1. 确认测量电路处于安全状态,确保断开所有电源开关,并用合适的电源隔离设备隔离供电。
2. 检查测量仪器和电缆的连接线,确保其正常工作,无破损或松动。
3. 清理测量点的绝缘表面,确保其干燥、整洁和无污垢。
二、测量设备:1. 绝缘电阻测试仪:常用的绝缘电阻测试仪有直流电桥法仪表、电动机绝缘测试仪和电缆绝缘电阻仪等。
不同设备适用于不同的测量场景和要求。
2. 电源隔离设备:用于在测量过程中隔离供电,确保测量的安全性。
三、操作步骤:1. 选择正确的测量范围:根据被测设备的额定电压和绝缘电阻的预估值,选择合适的测量范围。
2. 连接测量仪器:将测量仪器的电源线插入电源隔离设备,将仪器的测试线分别连接到被测设备的绝缘接头或绝缘层上。
确保连接牢固,不松动。
3. 测量绝缘电阻:根据使用的测量仪器,按照其说明进行相关操作。
通常是开启电源,选择测试范围和时间等参数,开始测量。
若使用电桥法测量,需先进行零位校准。
4. 记录测量结果:在测量结束后,记录测量结果,并与相关标准进行比较。
若测量值在合理范围内,说明绝缘状态良好;若测量值过小甚至为零,说明绝缘存在损坏;若测量值过大,说明可能存在绝缘材料的潮湿或其它故障。
总之,正确测量绝缘电阻需要合理准备,选用适当的仪器设备,并操作规范,确保测量结果的准确性和可靠性。
同时,在测量结束后,还应根据结果采取相应的措施,修复或更换有问题的绝缘部分,以确保设备和电路的安全运行。
电缆绝缘电阻的测量方法
电缆绝缘电阻的测量方法一、直流法直流法是测量电缆绝缘电阻最常用的方法。
其原理是通过检测电缆两端的绝缘电阻,计算得到。
1.准备工作首先,需要选择合适的直流电压。
常用的直流电压有100V、250V、500V和1000V等。
选择电压时,要考虑到电缆的额定电压和电缆长度,一般选择电压为电缆额定电压的一半。
其次,需要准备好测量仪器。
通用的仪器有万用表和绝缘电阻测量仪。
其中,万用表适用于低阻值的测量,绝缘电阻测量仪适用于高阻值的测量。
2.测量操作步骤如下:(1)将电源断开,确保电缆处于断电状态。
(2)将绝缘电阻测量仪或万用表的测试引线连接到电缆两端。
(3)选择合适的直流电压,并设置在绝缘电阻测量仪或万用表上。
(4)闭合电源,通电。
(5)等待一段时间,使电缆上的绝缘电阻稳定。
(6)记录读数。
如果使用万用表,可以直接读取。
如果使用绝缘电阻测量仪,一般需要选择合适的量程。
(7)断开电源,结束测量。
3.注意事项在测量电缆绝缘电阻时,需要注意以下事项:(1)保持电缆断电状态,避免因为电缆通电而引起不必要的事故。
(2)测试引线的选择要合适,尽量选用长度较短、接触面积大、阻抗小的引线,以减小接触电阻对测量结果的影响。
(3)选择合适的测量电压,避免电压过高引起电弧击穿。
二、交流法交流法是利用交流电流在电缆绝缘中的穿透作用测量电缆绝缘电阻的方法。
1.准备工作首先,需要选择合适的交流电压。
常用的交流电压有50Hz和1kHz等频率,具体选择要根据实际情况。
其次,需要准备好测量仪器。
通常使用的仪器有绝缘电阻测量仪和绝缘电阻测试仪。
2.测量操作步骤如下:(1)将电源断开,确保电缆处于断电状态。
(2)将绝缘电阻测量仪或绝缘电阻测试仪的测试引线连接到电缆两端。
(3)选择合适的交流电压,并设置在仪器上。
(4)闭合电源,通电。
(5)等待一段时间,使电缆上的绝缘电阻稳定。
(6)记录读数。
根据仪器上的示数直接获取。
(7)断开电源,结束测量。
3.注意事项在使用交流法测量电缆绝缘电阻时,需要注意以下事项:(1)保持电缆断电状态。
电缆绝缘电阻的测量方法
电缆绝缘电阻的测量方
法
Document number:WTWYT-WYWY-BTGTT-YTTYU-2018GT
电缆绝缘电阻的测量方法
1、电缆测量应在光线充足,空气干燥的条件下进行,测量推荐温度20±5℃。
2、电缆绝缘测量的工作负责人必须有三年及以上高压电气作业经验。
3、高压电缆测量前,应办理“两票”。
4、低压电缆测量前,应办理低压柜停送电工作票。
5、电缆绝缘电阻测量之前,应首先断开电缆的电源及负荷,并经充分放电之后方可进行。
6、按照电缆的额定电压选择合适的兆欧表,详见表1。
表1 兆欧表选择标准
7、测量前应对兆欧表进行开路实验和短路试验。
测量时要先将摇表放平,摇动手把到额定转速此时指针应指向∞,再减低转速,用导线短接正负极,指针应指向零,证明摇表正常。
8、测量时应先测量A、B、C三相对地绝缘电阻,然后测量A、B、C相间绝缘,最后测量地线对绝缘皮的绝缘。
测量时另一端安排专人看守,防止电缆相间接触或者接地。
9、遥测时摇表手把的转动速度约120r/min,待仪表指针稳定后,并记录电缆电阻值。
停止遥测前,应将表线与电缆的连接断开,以免电缆向摇表反充电。
10、测量完毕后,对电缆芯线进行充分放电的以防触电。
11、1千米电缆的绝缘值应满足表2要求。
表2:电缆绝缘值合格标准
12、1千米长度的绝缘电阻值=电缆的实际长度(km)×电缆绝缘电阻实测值。
对于不足1千米的电缆绝缘测量时,其合格值参考1千米电缆的绝缘合格值。
绝缘电阻的正确测量方法及标准
绝缘电阻的正确测量⽅法及标准绝缘电阻的正确测量⽅法⼀、测试内容施⼯现场主要测试电⽓设备、设施和动⼒、照明线路的绝缘电阻。
⼆、测试仪器测试设备或线路的绝缘电阻必须使⽤兆欧表(摇表),不能⽤万⽤表来测试。
兆欧表是⼀种具有⾼电压⽽且使⽤⽅便的测试⼤电阻的指⽰仪表。
它的刻度尺的单位是兆欧,⽤ΜΩ表⽰。
在实际⼯作中,需根据被测对象来选择不同电压等级和阻值测量范围的仪表。
⽽兆欧表测量范围的选⽤原则是:测量范围不能过多超出被测绝缘电阻值,避免产⽣较⼤误差。
施⼯现场上⼀般是测量500V以下的电⽓设备或线路的绝缘电阻。
因此⼤多选⽤500V,阻值测量范围0----250ΜΩ的兆欧表。
兆欧表有三个接线柱:即L(线路)、E(接地)、G(屏蔽),这三个接线柱按测量对象不同来选⽤。
三、测试⽅法1、照明、动⼒线路绝缘电阻测试⽅法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。
⾸先切断电源,分次接好线路,按顺时针⽅向转动兆欧表的发电机摇把,使发电机转⼦发出的电压供测量使⽤。
摇把的转速应由慢⾄快,待调速器发⽣滑动时,要保证转速均匀稳定,不要时快时慢,以免测量不准确。
⼀般兆欧表转速达每分钟120转左右时,发电机就达到额定输出电压。
当发电机转速稳定后,表盘上的指针也稳定下来,这时指针读数即为所测得的绝缘电阻值。
测量电缆的绝缘电阻时,为了消除线芯绝缘层表⾯漏电所引起的测量误差,其接线⽅法除了使⽤“L”和“E”接线柱外,还需⽤屏蔽接线柱“G”。
将“G”接线柱接⾄电缆绝缘纸上。
2、电⽓设备、设施绝缘电阻测试⽅法⾸先断开电源,对三相异步电动机定⼦绕组测三相绕组对外壳(即相对地)及三相绕组之间的绝缘电阻。
摇测三相异步电动机转⼦绕组测相对相。
测相对地时“E”测试线接电动机外壳,“L”测试线接三相绕组。
即三相绕组对外壳⼀次摇成;若不合格时则拆开单相分别摇测;测相对相时,应将相间联⽚取下。
四、绝缘电阻值测试标准绝缘阻值判断(1)、所测绝缘电阻应等于或⼤于⼀般容许的数值,各种电器的具体规定不⼀样,最低限值:低压设备0.5MΩ,3-10KV 300MΩ、20-35KV为400MΩ、63-220KV为800MΩ、500KV为3000MΩ。
如何准确测量电线电缆的绝缘电阻
如何准确测量电线电缆的绝缘电阻魏宏全南京市建筑安装工程质量检测中心摘要:电线电缆在当今社会中的用途是十分广泛的,其使用性能也备受人们的关注。
其中绝缘电阻便是电线电缆诸多性能当中的基本性能。
绝缘电阻一方面客观反映了电线电缆设备在正常使用状态下的电气绝缘性能,另一方面还能够及时对工艺中存在的缺陷及绝缘材料的质量优劣等进行有效判断。
因此,文章就电线电缆绝缘电阻的准确测量进行深入的挖掘。
关键词:电线电缆;绝缘电阻;测量方法1电线电缆绝缘电阻的概念电线电缆可谓是当前社会各个领域都不可或缺的材料和设备,而绝缘电阻则是电线电缆的基本性能。
其主要是指位于两导体之间的绝缘材料的电阻。
若未有其他特殊说明,主要是指施加在绝缘材料上的直流电压U与泄露电流lg间的比值,用公式可表示为Ri=U/lg。
绝缘电阻是电线电缆日常检测中的必检项目之一,主要原因在于其不仅能够客观反映绝缘性能,还能够对工艺的缺陷,绝缘材料的质量优劣等进行判别。
此外也能够对产品在正常状态下的使用性能进行判别,针对已经投入到运行中的产品,通过测定其绝缘电阻,就能对其变化状态进行准确判断。
由此可见,绝缘电阻的测定是极其必要的。
2影响绝缘电阻大小的因素2.1材料本身的原因绝缘材料必须要保持干净,一旦不慎混入部分杂质,则势必会在绝缘材料的内部出现导电离子增加现象,最终降低绝缘电阻降低。
因此在生产及运输绝缘材料的时候,应尽量降低杂质混入。
2.2材料存储的原因若没有很好的保护和存储绝缘材料,导致材料受潮。
而水分就会在短时间内渗入绝缘材料当中,增加材料内部的导电离子,进而降低材料的绝缘电阻。
2.3结构偏离造成的原因电线电缆的绝缘结构若出现平均值偏薄,又或者是某一个部位偏薄,都会导致绝缘材料的绝缘结构位置的绝缘电阻下降。
2.4测试技术造成的原因绝缘电阻的最终测定自然离不开相应的测试技术,若测试技术掌握不到位又或者操作失误,都可能导致最终的测定结果不够精准,存有较大误差。
电线电缆绝缘电阻的测试分析
电线电缆绝缘电阻的测试分析电线电缆的绝缘电阻是指在一定温度和湿度条件下,导线与绝缘材料之间的绝缘电阻。
绝缘电阻的测试分析对于电线电缆的质量控制和安全性评估具有重要意义。
本文将从绝缘电阻测试的原理、测试方法和测试结果分析等方面进行详细叙述。
一、绝缘电阻测试原理绝缘电阻的测试是通过测量电流和电压之间的关系来获得的,根据欧姆定律可知,电流与电压成正比,即I=U/R,其中R为绝缘电阻。
在测试中,通常采用直流电压进行测试,因为直流电阻会呈现稳定的数值,而交流电压则会受到电容和电感等因素的影响。
二、绝缘电阻测试方法1.静态测试法:静态测试法是指将待测导线与绝缘材料之间的绝缘电阻,在恒定电压下进行测量得出。
测试时需要先将导线两端与准确的电压源相连,然后测量两端电压和电流,继而计算得出绝缘电阻值。
2.动态测试法:动态测试法是指将待测导线与绝缘材料之间的绝缘电阻,通过频率较高的交流电压去测量得出。
测试时需要先将导线两端与准确的电压源相连,然后测量两端电压和电流,并通过相量法得出绝缘电阻值。
三、绝缘电阻测试结果分析绝缘电阻测试结果的分析主要包括以下几个方面:1.绝缘材料的质量评估:绝缘电阻是评估绝缘材料质量的重要指标,较高的绝缘电阻值表明绝缘材料的绝缘性能较好,反之则可能存在绝缘材料老化、腐蚀或损坏等问题。
2.环境条件的评估:绝缘电阻测试的结果还可以用于评估测试环境的条件,例如湿度等。
在测试中,湿度较高会导致绝缘电阻降低,说明环境湿度对绝缘性能有一定影响。
3.绕组设计的评估:对于电机或变压器等设备的绝缘电阻测试结果,可以用于评估绕组设计是否合理。
例如,绝缘电阻值较低可能表示绕组导线绝缘材料的选择或设计有问题。
4.误差分析:综上所述,电线电缆绝缘电阻的测试分析对于质量控制和安全评估非常重要。
通过有效的测试方法和对测试结果的准确分析,可以及时发现和解决绝缘性能问题,提高电线电缆的质量和可靠性。
绝缘电阻测试正确方法
绝缘电阻测试正确方法1.准备工作在进行绝缘电阻测试之前,必须进行一些准备工作,以确保测试的准确性和有效性。
首先,检查测试设备的正常工作状态,包括电源供应、测试电压、电流和仪表的准确度等。
其次,检查待测设备或系统的电源是否处于正常断电状态,并将所有电源开关关闭。
2.选择适当的测试电压根据待测设备或系统的性质和额定工作电压,选择适当的测试电压。
一般来说,测试电压应该是待测设备或系统额定工作电压的最高1.5倍。
3.连接测试仪器将测试仪器的测试电缆连接到待测设备或系统的绝缘接地端,并确保连接牢固可靠。
同时,将测试仪器的另一端连接到测试点。
4.执行测试一旦完成所需的连接,就可以开始进行绝缘电阻测试了。
在测试仪器上选择适当的测试范围和测试时间,并启动测试。
测试时间应足够长,以确保测试结果的准确性。
在测试过程中,保持测试仪器和待测设备或系统处于稳定状态,避免移动或干扰。
5.记录测试结果测试结束后,将测试仪器读数记录下来,并进行必要的单位转换,如从欧姆到兆欧姆。
同时,还要记录测试日期、时间、测试仪器型号和序列号等信息,以及待测设备或系统的相关信息。
6.结果评估根据测试结果,评估待测设备或系统的绝缘性能。
一般来说,绝缘电阻应该足够高,以确保减少漏电流的发生。
具体的要求可以参考相关标准或规范。
如果测试结果低于要求,可能需要采取进一步的维修、更换或升级等措施。
7.保养和校准定期保养和校准测试仪器是确保绝缘电阻测试准确性和有效性的重要步骤。
按照测试仪器的操作手册进行保养和校准,并在必要时进行相应的维修或更换。
综上所述,绝缘电阻测试的正确方法包括准备工作、选择适当的测试电压、连接测试仪器、执行测试、记录测试结果、评估结果以及保养和校准测试仪器。
只有根据正确的方法进行测试,才能得到准确、可靠的测试结果,确保待测设备或系统的安全性和可靠性。
电缆的绝缘电阻检测方法高阻计法
电缆是电力传输和通信领域中常见的电气设备,其绝缘电阻是保证电缆正常工作的重要参数之一。
电缆的绝缘电阻检测是检验电缆绝缘性能的一种重要方法,而高阻计法是一种常用的电缆绝缘电阻检测方法。
本文将介绍电缆绝缘电阻检测的基本原理和高阻计法的具体步骤。
一、电缆绝缘电阻检测的基本原理1. 电缆绝缘电阻的概念电缆绝缘电阻是指电缆中两个导体之间或导体与地之间的电阻。
它是表示电缆绝缘性能好坏的一项重要指标,直接影响着电缆的安全可靠运行。
2. 电缆绝缘电阻检测的意义电缆绝缘电阻检测的目的是为了及时发现电缆绝缘老化、损坏和短路等故障,保证电缆的安全可靠运行。
通过定期检测电缆绝缘电阻,可以及时排除潜在故障,延长电缆的使用寿命。
二、高阻计法电缆绝缘电阻检测的步骤1. 仪器准备首先需要准备好高阻计。
高阻计是用来测量极高电阻值的仪器,能够测量在1 MΩ以上的电阻值。
在进行电缆绝缘电阻检测时,选择合适的高阻计对结果准确性至关重要。
2. 接线方法将高阻计的正负极分别接到电缆的两个导体上,或者一个接到导体上,另一个接到地线上。
在接线时应注意接线牢固,确保接触良好,避免因接触不良而影响测量结果的准确性。
3. 测量步骤接好线后,打开高阻计,设定合适的测量范围,开始进行电缆绝缘电阻的检测。
在测量过程中,应注意保持高阻计与外部环境的绝缘,避免外部干扰对测量结果产生影响。
4. 结果分析测量完成后,读取高阻计显示的电阻值。
根据实际情况来判断电缆的绝缘电阻是否合格,以及是否存在潜在的故障隐患。
对于绝缘电阻不合格或存在故障的电缆,应及时采取相应的维修措施,确保电缆的安全可靠运行。
三、高阻计法电缆绝缘电阻检测的应用范围及注意事项1. 应用范围高阻计法电缆绝缘电阻检测适用于各种电力电缆、通信电缆以及控制电缆的绝缘电阻测量。
在电力系统、通信网络、工矿企业以及建筑施工等领域都有广泛的应用。
2. 注意事项在进行高阻计法电缆绝缘电阻检测时,需要注意以下事项:(1)确保高阻计的准确性和稳定性;(2)严格按照操作规程进行接线和测量,避免操作不当导致的误差;(3)避免外部电磁场和静电干扰,以确保测量结果的准确性;(4)定期维护高阻计,保持其良好的性能和稳定的测量精度。
电缆绝缘电阻试验的方法及注意事项
电缆绝缘电阻试验的方法及注意事项作者:马学华张亚涛刘勇王利红来源:《科技资讯》2016年第08期摘要:测量电缆绝缘电阻是检查电缆绝缘良好与否的最简便方法,绝缘电阻高表示绝缘良好;绝缘电阻下降,表示绝缘材料已经受潮或发生老化和劣化。
运行中的电缆,如绝缘电阻下降,则泄漏电流增大,导致绝缘材料发热、击穿和烧毁,发生电缆损坏和停电事故。
所以说,检测电缆的绝缘电阻很有必要,也是测定电缆绝缘是否良好的最起码方法。
关键词:准备工作试验接线试验方法注意事项试验分析中图分类号:TM247 文献标识码:A 文章编号:1672-3791(2016)03(b)-0034-02当电缆的绝缘中存在部分受潮,全部受潮或留有击穿痕迹时,绝缘电阻的变化取决于这些缺陷是否贯穿于两极之间。
如缺陷贯穿两极之间,绝缘电阻会有灵敏的反映。
如只发生局部缺陷,电极间仍保持着良好绝缘,绝缘电阻将很少降低,甚至不发生变化。
因此,绝缘电阻只能有效地检测出整体受潮和贯通性的缺陷。
1 测试前的准备工作(1)了解被试设备现场情况及试验条件。
(2)试验仪器、设备准备。
(3)办理工作票并做好试验现场安全和技术措施。
2 现场试验步骤要求及注意事项2.1 三相电缆芯线对地及相间绝缘电阻试验(1)试验接线。
试验应分别在每一相上进行,对一相进行试验时,其他两相芯线、金属屏蔽或金属护套(铠装层)接地。
试验接线如图1所示(2)操作步骤。
①拉开电缆两端的线路和接地刀闸,将电缆与其他设备连接完全断开,对电缆进行充分放电,对端三相电缆悬空。
检验绝缘电阻表完好后,将测量线一端接绝缘电阻表“L”端,另一端接绝缘杆,绝缘电阻表“E”端接地。
②通知对端试验人员准备开始试验,试验人员驱动绝缘电阻表,用绝缘杆将测量线与电缆被试相搭接,待绝缘电阻表指针稳定后读取I min绝缘电阻值并记录。
试验完毕后,用绝缘杆将连接线与电缆被试相脱离,再关停绝缘电阻表,对被试相电缆进行充分放电。
按上述步骤进行其他两相绝缘电阻试验。
电力电缆绝缘的测定方法
1、阐述电力电缆绝缘的测定方法(一)测定绝缘电阻:使用绝缘电阻测定仪(摇表)测定,试验接线图如图所示。
测定绝缘电阻接线图试验步骤如下:1、拆除被试物的电源及一切对外连线后,将被试物接地放电,放电时间不得少与1分钟,电容量较大的试物不得少于2分钟。
2、用干燥、清洁的软布,擦去被试物表面的污垢。
3、将摇表放在水平位置,并在额定转速下(120转/分)调整指针至“∞”。
有些型号的摇表火线(L)与地线(E)短时间搭接一下。
4、将被试物接地线接于“E”或“3”端子上,将被试物引出线接于“L”或“JI”端子上,如被试物表面有可能产生泄漏电流时,应加遮蔽,接于“G”端子上,如图5、以恒定速度转动摇把(每分钟120转),待1分钟后,记录其绝缘电阻值。
6、在录制吸收曲线时,为了在开始计算时能加上全部电压,应于摇表接地侧装一绝缘良好的刀闸,达到额定转速后,合上刀闸,同时开始计算时间,在15秒和60秒各记录一次读数。
7、试验完毕或重复试验时,必须将被试物对地充分放电,至少2分钟。
8、记录被试物温度和气候情况。
注意事项:1、摇表L端引线与E端引线不要靠在一起,如引线必须经其他支持物和被试物连接时,则该支持物必须均匀绝缘良好,否则影响测量的准确性。
2、摇表转速应尽可能保持额定值,并维持均匀转速,转动速度不得底于额定转速的80%。
3、不同电压等级的被试物,使用不同规格的摇表。
如无特殊要求,一般低压设备使用500V摇表;10KV及以下的高压设备使用1000V和2500V摇表;10KV以上的高压设备用2500V摇表;110KV及以上的设备使用5000 V摇表。
4、绝缘电阻测定一般在周围空气温度不低于5℃进行。
(二)泄漏电流和直流耐压试验:K—电源开关;RD—溶丝;K1—给电按钮;K2—断电开关;CJ—交流—接触器;DL—电流继电器;LD—绿灯;HD—红灯;TY—调压器;SYB—试验(升压)变压器;R1—保护电阻;R2—限流电阻;Q—球隙;B—被试变压器;泄漏电流试验原理与摇表试验完全相同。
电缆绝缘电阻试验的方法及注意事项
科技资讯2016 NO.08SCIENCE & TECHNOLOGY INFORMATION动力与电气工程34科技资讯 SCIENCE & TECHNOLOGY INFORMATION当电缆的绝缘中存在部分受潮,全部受潮或留有击穿痕迹时,绝缘电阻的变化取决于这些缺陷是否贯穿于两极之间。
如缺陷贯穿两极之间,绝缘电阻会有灵敏的反映。
如只发生局部缺陷,电极间仍保持着良好绝缘,绝缘电阻将很少降低,甚至不发生变化。
因此,绝缘电阻只能有效地检测出整体受潮和贯通性的缺陷。
1 测试前的准备工作(1)了解被试设备现场情况及试验条件。
(2)试验仪器、设备准备。
(3)办理工作票并做好试验现场安全和技术措施。
2 现场试验步骤要求及注意事项2.1 三相电缆芯线对地及相间绝缘电阻试验(1)试验接线。
试验应分别在每一相上进行,对一相进行试验时,其他两相芯线、金属屏蔽或金属护套(铠装层)接地。
试验接线如图1所示(2)操作步骤。
①拉开电缆两端的线路和接地刀闸,将电缆与其他设备连接完全断开,对电缆进行充分放电,对端三相电缆悬空。
检验绝缘电阻表完好后,将测量线一端接绝缘电阻表“L”端,另一端接绝缘杆,绝缘电阻表“E”端接地。
②通知对端试验人员准备开始试验,试验人员驱动绝缘电阻表,用绝缘杆将测量线与电缆被试相搭接,待绝缘电阻表指针稳定后读取I min绝缘电阻值并记录。
试验完毕后,用绝缘杆将连接线与电缆被试相脱离,再关停绝缘电阻表,对被试相电缆进行充分放电。
按上述步骤进行其他两相绝缘电阻试验。
2.2 电缆外护套绝缘电阻试验(1)试验接线。
电缆外护套(绝缘护套)的绝缘电阻试验接线如图2所示。
(2)操作步骤:测量外护套的对地绝缘电阻时,将“金属护层”、“金属屏蔽层”接地解开。
将测试线一端接绝缘电阻表“L”端,另一端接绝缘杆,绝缘电阻表“E”端接地。
检验绝缘电阻表完好后,驱动绝缘电阻表,将绝缘杆搭接“金属护层”,读取Imin绝缘电阻值并记录。
如何准确测量电线电缆的绝缘电阻
山东省农业管理干部学院学报 2011年 第28卷 第3期・156・如何准确测量电线电缆的绝缘电阻邓 跃 伟(漯河市质量技术监督局检测中心,河南 漯河 462000)摘要:绝缘电阻是电线电缆最基本的电气性能,它反映产品在正常工作状态下所具有的电气绝缘性能,它是反映电线电缆产品绝缘特性的重要指标。
通过测定绝缘电阻可以发现工艺中的缺陷、所选用绝缘材料的优劣等。
通过绝缘电阻的概念,测试的目的、重要性、影响因素和测试方法等几方面探讨,阐述了如何准确地测量电线电缆的绝缘电阻。
关键词:电线电缆;绝缘电阻;影响因素;测试中图分类号:TM201.4 文献标识码:A 文章编号:1008-7540(2011)03-0156-031、绝缘电阻的概念电性能是电线电缆最基本的特性。
绝缘电阻是电线电缆最基本的电气性能,它是指在规定条件下,处于两个导体之间的绝缘材料的电阻。
绝缘电阻如无特殊说明,是指绝缘上所施加的直流电压U与泄漏电流Ig的比值,即:Ri=U/Ig。
2、绝缘电阻测试的目的绝缘电阻反映了产品在正常工作状态下所具有的电绝缘性能,因此,对大多数的电线电缆产品(裸电线产品除外)均需测定其绝缘电阻性能。
对电压等级较高、使用环境恶劣、使用部位重要的产品更应重视。
产品的绝缘电阻主要取决于所选用的绝缘材料,但工艺水平对绝缘电阻的影响也很大。
因此,对正常生产的产品在工厂中测试绝缘电阻的目的,主要是作为监督、控制材料质量和工艺质量的一种方法。
在设计和研制新产品或选用新材料时,对绝缘电阻及其各种可能的影响因素必须进行大量的研究试验,以保证产品及所用材料能很好地满足使用要求。
此外,当产品在某些特殊环境中使用时,必须进行有关的绝缘电阻性能研究试验。
3、绝缘电阻测试的重要性绝缘电阻是反映电线电缆产品绝缘特性的重要指标,它与该产品能够承受电击穿或热击穿的能力,与绝缘中的介质损耗,以及绝缘材料在工作状态的逐步劣化等均存在着极为密切的相互依赖关系。
电缆主绝缘绝缘电阻测量方法
电缆主绝缘绝缘电阻测量方法
电缆主绝缘绝缘电阻测量该怎么做?
电缆主绝缘绝缘电阻测量
1、断开被试品的电源,拆除或断开其对外的一切连线,并将其接地充分放电。
2、用干燥清洁柔软的布檫净电缆头,然后将非被试相缆芯与铅皮一同接地,逐相测量。
3、将兆欧表放置平稳,将兆欧表的接地端头“E”与被试品的接地端相连,带有屏蔽线的测量导线的火线和屏蔽线分别与兆欧表的测量端头“L”及屏蔽端头“G”相连接。
4、接线完成后,先驱动兆欧表至额定转速(120转/分钟),此时,兆欧表指针应指向“∞”,再将火线接至被试品,待指针稳定后,读取绝缘电阻的数值。
5、读取绝缘电阻的数值后,先断开接至被试品的火线,然后再将兆欧表停止运转。
6、将被试相电缆充分放电,操作应采用绝缘工具。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电缆绝缘电阻的正确测量电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称,如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善,可以说,只要写出电线电缆的标准型号规格,就能明确具体的产品,但它的完整命名是怎样的呢?电线电缆产品的命名有以下原则:1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式;(3)产品的重要特征或附加特征基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则:导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料。
案例:额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样,省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15,型号的写法见后面的说明。
电线与电缆的区分其实,“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线。
电线电缆的型号组成与顺序如下:[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生][7:使锰卣]1-5项和第7项用拼音字母表示,高分子材料用英文名的第位字母表示,每项可以是1-2个字母;第6项是1-3个数字。
型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T省写,但裸电线及裸导体制品除外。
裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记。
有时为了突出该项,把此项写到最前面。
如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。
电力电缆铠装和外护套数字数字标记铠装层外被层或外护套0 无---1 联锁铠装纤维外被2 双层钢带聚氯乙烯外套3 细圆钢丝聚乙烯外套4 粗圆钢丝 ---5 皱纹(轧纹)钢带---6 双铝(或铝合金)带 ---7 铜丝编织 ---8 钢丝编织 ---电力电缆电力电缆是在电力系统中传输或分配大功率电能用的电缆。
由电站发出的电能通过架空输电线、电力电缆联结各种电压级别的变电配电站,而后送到各个用电单位。
电力电缆同其它架空裸线相比,其优点是受外界气候干扰小、安全可靠、隐蔽、较少维护、经久耐用,可在各种场合下敷设。
但电力电缆结构与生产工艺均较复杂、成本较高,因此一般用于发电厂、变电站、工矿企业的动力引入或引出线路中,以及跨越江河、铁路站场、城市地区的输配电线路和工矿企业内部的主干电力线路中。
我国电力电缆工业是在新中国成立后发展起来的。
现在不仅能生产各种规格的电缆,而且电压等级也由低中压级上升到500kV以上的高压级。
生产厂家也由解放初的几家发展到几百家。
国内大型电站及重要输配电线路大都是用的国产电力电缆。
现在生产电力电缆的大型企业主要有沈阳电缆厂、上海电缆厂、郑州电缆厂、昆明电缆厂、成都电缆厂、天津电缆厂等。
我国每年也有大批的各种型号、规格的电力电缆出口,主要输往印度、伊拉克、伊朗、巴基斯坦、科威特、泰国、卡塔尔、阿联酋、菲律宾、埃及、澳大利亚、加拿大等国。
2.种类电力电缆按其使用范围、结构特点及性能要求等主要特征分成若干品种。
每个品种又按导电线芯截面(或导线直径)大小、芯数、绝缘材料、护层材料以及电压级等,分成各种不同的规格。
主要有油浸纸绝缘铅包电力电缆,橡皮绝缘电力电缆,聚氯乙烯绝缘、聚氯乙烯护套电力电缆,自容式充油电缆等。
3.特点及制造要求电力电缆的规格不同,但都具备有如下特点及制造上的要求。
(1)工作电压较高,因而要求电缆具有优良的电气绝缘性能。
(2)传输容量较大,因此对电缆的热性能的考虑比较突出。
(3)由于大都是固定敷设于各种不良环境条件(地下、隧道沟管、竖井斜坡以及水下等)下,且要求可靠地运行数十年,因此对护层材料与结构要求也较高。
(4)由于电力系统容量、电压、相数等因素的变化及敷设环境条件的不同,电力电缆产品的品种、规格也相当繁多。
根据电力电缆应用中的强电特点,对其电性能和机械性能的考虑都是比较突出的。
4.制造过程电力电缆从原材料加工到制造成缆,由于品种不同整个制造过程也不同,大体上有如下工艺:金属加工(熔炼)→压延→拨丝→绞线(将若干根铜线或铝线绞成一股线芯)→线芯绝缘(对橡皮绝缘和聚乙烯绝缘的电缆通过挤出机和硫化管完成绝缘线芯;对纸绝缘的电缆用绝缘纸包绕线芯、真空干燥、浸油完成绝缘线芯)→成缆(将三股或四股完成绝缘的线芯绞合成多芯电缆导体)→内、外护层处理(有铠装电缆、非铠装电缆及纸力缆几种情况:铠装电缆要在成缆后的电缆导体上绕包或挤出一层内护套,然后施加钢带或钢丝铠装套,之后挤出外护层。
非铠装电缆在成缆后的电缆导体上直接挤出外护套。
纸力缆是将成缆后的电缆导体再包绕绝缘纸,然后压铅,再用麻和沥青绕包成外护层或者用聚氯乙烯挤出外护层)。
5.性能指标电力电缆的性能指标主要是电性能和机械性能。
(1)电性能指标:导体的直流电阻和交流阻抗,绝缘层的绝缘电阻,介质损耗和其中的电场分布及电场强度,电缆的电容、电感,载流量,金属护层的感应电压和电流。
(2)机械性能:电缆的机械强度、伸长率,绝缘护层材料的机械性能,阻燃性能,绝缘老化寿命等。
每种规格的电缆都有对应的电性能和机械性能指标,种类繁多,不宜详细列明。

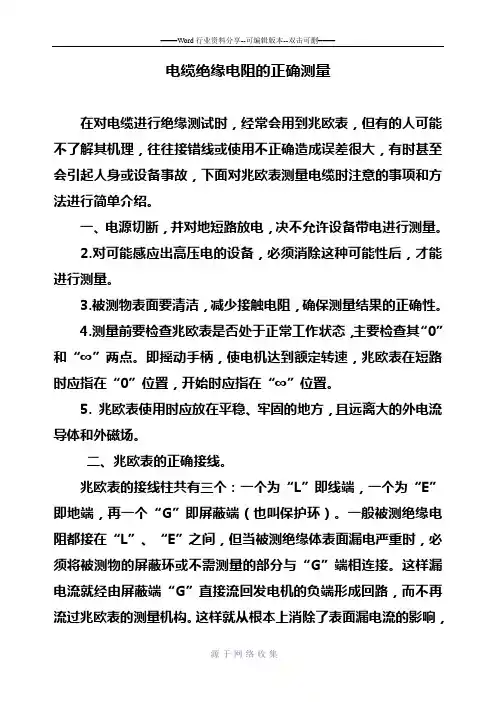

电缆绝缘电阻的正确测量在对电缆进行绝缘测试时,经常会用到兆欧表,但有的人可能不了解其机理,往往接错线或使用不正确造成误差很大,有时甚至会引起人身或设备事故,现对兆欧表测量电缆时注意的事项和方法进行简单介绍,愿与大家共勉。
兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身事故或设备事故。
在使用前要做好以下各种准备。
1.测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量。
2.对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。
3.被测物表面要清洁,减少接触电阻,确保测量结果的正确性。
4.测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。
即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开始时应指在“∞”位置。
5. 兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。
在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。
兆欧表的接线柱共有三个:一个为“L”即线端,一个为“E”即地端,再一个“G”即屏蔽端(也叫保护环)。
一般被测绝缘电阻都接在“L”、“E”之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不需测量的部分与“G”端相连接。
这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不再流过兆欧表的测量机构。
这样就从根本上消除了表面漏电流的影响,特别应该注意的是在测量电缆线芯和外表之间的绝缘电阻时,一定要接到屏蔽端“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。
二、摇表摇表又称兆欧表,是用来测量被测设备的绝缘电阻和高值电阻的仪表,它由一个手摇发电机、表头和三个接线柱(即l:线路端、e:接地端、g:屏蔽端)组成。
1.摇表的选用原则(1)额定电压等级的选择。
一般情况下,额定电压在500v以下的设备,应选用500v或1000v的摇表;额定电压在500v以上的设备,选用1000v~2500v的摇表。
(2)电阻量程范围的选择。
摇表的表盘刻度线上有两个小黑点,小黑点之间的区域为准确测量区域。
所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。
2.摇表的使用(1)校表。
测量前应将摇表进行一次开路和短路试验,检查摇表是否良好。
将两连接线开路,摇动手柄,指针应指在“∞”处,再把两连接线短接一下,指针应指在“0”处,符合上述条件者即良好,否则不能使用。
(2)被测设备与线路断开,对于大电容设备还要进行放电。
(3)选用电压等级符合的摇表。
(4)测量绝缘电阻时,一般只用“l”和“e”端,但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时,就要使用“g”端,并将“g”端接屏蔽层或外壳。
线路接好后,可按顺时针方向转动摇把,摇动的速度应由慢而快,当转速达到每分钟120转左右时(zc-25型),保持匀速转动,1分钟后读数,并且要边摇边读数,不能停下来读数。
(5)拆线放电。
读数完毕,一边慢摇,一边拆线,然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可(不是摇表放电)。
4.注意事项(1)禁止在雷电时或高压设备附近测绝缘电阻,只能在设备不带电,也没有感应电的情况下测量。
(2)摇测过程中,被测设备上不能有人工作。
(3)摇表线不能绞在一起,要分开。
(4)摇表未停止转动之前或被测设备未放电之前,严禁用手触及。
拆线时,也不要触及引线的金属部分。
(5)测量结束时,对于大电容设备要放电。
(6)要定期校验其准确度。
