USB视频采集卡使用说明书
数据采集卡采集工具使用说明
数据采集卡采集工具使用说明1. 数据采集工具界面：2. 打开采集工具接入USB数据采集卡后，采集工具会自动查找系统接入USB设备，左图为连接数据采集卡成功。
右图为没有接入数据采集卡，没有接数据采集卡前采集工具的上的所有功能为不可以操作。
未接入采集卡，功能为不可以操作：3. 选择数据采集卡输出路径，点击如图下所示：勾选“采集数据结束后自动打开文件”复选项后结束采集后会自动的打开采集数据文件。
4. 采集参数设置：A.采集间隔时间（毫秒）：采集每次数据点之间的等待时间设置，设置为0表示不等待连续采集数据。
B.采集数据量（个）：最大采集数量值，采集到最大值后程序自动停止结束。
勾选“勿略采集最大量值，连续采集”复选框后此设置将无效。
采集结束在点击“停止采集”按键后结束。
C.数据存储深度（个）：存储深度主要解决实时显示数据软件所占用的时间，存储深度值越大显示数据越慢，此显示速度慢不影响正常采集速度，只是影响显示速度。
如采集时频率比较慢时需要设置采集间隔时间，把存储深度设置为1表示实时值。
D.采集接入模式：采集模拟分为三种：模拟输入（单极性），差分输入，真双极输入。
模拟输入只能采集大于0V以上的电压值，不能采集负电压。
差分输入可以测试正负电压，测试正负电压需要按差分方式接线，差分方式接线与地线无关。
真双极输入可以测试正负电压，可以直接测试负电压。
采集工具会根据采集卡类型显示不同的输入模式，工具只会显示支持的模式选择项。
详细支持输入模式请参考产品说明书参数规格。
E.采集卡输入通道：输入通道表示采集卡指定的采集通道，不同型号采集有不同数量的采集通道。
采集卡支持：单通道采集和全通道采集功能。
全通道采集功能可以勾选“同时采集所有通道”复选框。
F.采集量程选择：不同类型采集卡支持不同的量程选择，详细参数可以参考用户说明。
5.清空列表数据点击“清空列表数据”按键后会清除列表数据，注意：清空后的数据不可恢复：6.数据采集：点击“开始采集”按键后采集工具自动开始采集数据，点击“停止采集”后程序自动停止并保存采集数据。
usb数据采集卡V52_32使用说明书
usb数据采集卡V52_32使⽤说明书USB 数据采集卡V5.2_32使⽤⼿册新郑市恒凯电⼦科技有限公司2016/3USB2.0总线AD 采集模块 32路同步单端输⼊16位 20KHz AD，192K FIFO 缓冲 2路12位0—10V 量程DA 输出16路单向输⼊⼝/16路单向输出⼝在开始使⽤前请仔细阅读下⾯说明检查打开包装请查验如下：USB数据采集卡V52_32⼀块配套电源及USB数据线安装将数据采集卡插⼊主机的任何⼀个USB2.0插槽中并将外部的输⼊、输出线连好。
如果主机USB电源供应能⼒差，请连接附送的电源。
保修本产品⾃售出之⽇起⼀年内，⽤户遵守储存、运输和使⽤要求，⽽产品质量不合要求，凭保修单免费维修。
因违反操作规定和要求⽽造成损坏的，需缴纳器件费及相应的运输费⽤，如果板卡有明显烧毁、烧糊情况原则上不予维修。
如果板卡开箱测试有问题，可以免费维修（限购买板卡10天内）。
软件⽀持服务⾃销售之⽇起提供6个⽉的免费开发咨询。
（如有刊误，敬请批评指正!）⽬录⽬录 (2)⼀、USB数据采集卡V52_32说明 (4)USB数据采集卡V52_32板简介 (4)特点： (4)主要特点、性能： (5)AD部分： (5)DA输出 (5)开关量输⼊输出 (5)软件⽀持： (6)其他特性 (6)⼆、原理说明 (7)2-1：模拟输⼊输出接⼝ (7)AD数据排列 (7)AD数据转换 (7)内部定时器时钟与外部时钟 (7)触发开始采样 (8)过采样及相关说明 (8)2-2：开关量部分的原理： (10)2-3:模拟输出DA (10)三、安装与连接 (11)3-1：安装 (11)关于USB (11)USB延长线 (11)3-2：信号连接注意事项 (11)3-3：连接器插座定义 (12)16 DIN定义： (12)16 DOUT定义： (13)3-4：配套端⼦板 (13)四、软件 (15)4-1：软件安装与说明 (15)软件说明 (15)驱动安装 (16)测试软件安装 (19)4-2：接⼝函数说明 (22)设备操作函数 (22)AD操作函数 (23)DA操作函数 (25)单向开关量输⼊操作函数 (25)单向开关量输出操作函数 (26)4-3：VC程序编程说明 (28)4-4 Labview程序编程说明 (29)⼀、USB数据采集卡V52_32说明USB数据采集卡V52_32板简介USB数据采集卡V5.2_32是⼀款基于USB总线的⾼性能多功能数据采集卡，具有32路单端16位⾼速同步模拟信号采集（最⾼同步采样速率50KSPS，同步采样即每通道都是50KSPS）、2路12位模拟信号输出（只有单次低速输出模式）、16路数字信号单向输⼊/16路数字信号单向输出。
usb数据采集卡使用说明书V50(新驱动)
USB数据采集卡 V5.0使用说明书USB2.0 总线，与计算机隔离8路输入通道同步采集，可实时采集传输8路单端模拟量采集，2路DA模拟量输出2路PWM可编程频率占空比输出1路PWM频率脉宽测量，1路32位计数器端口8 路单向输入口/8 路单向输出口，采用光耦隔离新郑市恒凯电子科技有限公司2015/10在开始使用前请仔细阅读下面说明检查打开包装请查验如下：¾USB数据采集卡 V5.0一块；¾高屏蔽USB数据传输电缆一根；保修本产品自售出之日起一年内，用户遵守储存、运输和使用要求，而产品质量不合要求，凭保修单免费维修。
因违反操作规定和要求而造成损坏的，需缴纳器件费及相应的运输费用，如果板卡有明显烧毁、烧糊情况原则上不予维修。
如果板卡开箱测试有问题，可以免费维修（限购买板卡10天内）。
软件支持服务自销售之日起提供6个月的免费开发咨询。
目录一、 USB 数据采集卡V5.0 说明 (1)1.1 板卡简介 (1)1.2 软件支持 (2)1.3 应用领域 (2)1.4 售后服务 (2)二、性能指标 (3)2.1 USB总线性能 (3)2.2 模拟信号输入 (3)2.3 模拟信号输出 (3)2.4 数字信号输入/输出 (3)2.5 PWM测量输入 (4)2.6 计数器 (4)2.7 PWM输出 (4)2.8、工作温度 (4)三、安装与连接 (5)3.1 安装 (5)3.1.1 关于USB (5)3.1.2 USB延长线 (5)3.2 信号连接注意事项 (5)3.4 端子定义及排序说明 (6)3.4 板子尺寸 (7)3.5 各类信号链接方式 (7)四、软件的安装与使用 (10)4.1 驱动的安装与软件的使用 (10)4.1.1 驱动的安装 (10)4.1.2 软件的使用 (12)4.2 接口函数说明 (16)4.2.1 设备操作函数 (16)4.2.2 AD操作函数概况 (17)4.2.3 其它输入输出操作函数 (20)4.2.4 多板卡同时使用相关函数 (23)4.2.5 过采样及相关说明 (24)五、客户程序使用采集卡教程 (28)5.1 VC编程教程 (28)5.2 编程教程 (28)5.3 LABVIEW编程教程 (29)5.4 Labwidows/CVI (32)一、 USB 数据采集卡V5.0 说明恒凯电子-USB数据采集卡采用USB2.0高速总线接口，总线极具易用性，即插即用，是便携式系统用户的最佳选择，可以完全取代以往的PCI卡。
USB采集板使用说明书[5页]
![USB采集板使用说明书[5页]](https://img.taocdn.com/s3/m/d6fbfbe3f12d2af90242e6f6.png)
与matlab接口的USB数据采集板使用说明书Matlab的强大功能众所周知，但是它直接支持的硬件很少而且极贵，USB接口的几乎没有。
这块采集板（开发板）是专为matlab优化设计的，能直接支持SIMULINK进行硬件在线仿真，做控制的工程技术人员有福了！特别注意：本采集板通过USB接口和电脑直接连接，输入信号超出设定范围有可能殃及电脑！一、检查附件：本采集板包括采集板一块，USB连接线一根。
电路板原理图一份，测试使用例程myUSBtest 一个，、Smulink下AD、DA、ADDA同时采集例程若干。
USB驱动及Matlab下的驱动。
芯片资料若干。
二、安装驱动程序本采集卡使用PHILIP的D12芯片作为USB传输芯片（在板子背面）。
使用前需要安装USB 驱动程序及和maltab接口的驱动程序。
1、请用USB线将本采集板与PC机连接起来。
2、连接后，win98/2000/xp会提示用户安装USB驱动程序。
请将用户资料中的D12文件夹打开，并依照用户的操作系统选择安装。
安装成功后，本开发板的Usb_Link指示灯就会点亮（指示灯在USB接口旁边）。
三、检查采集板：1、拷贝dzmiUSB.dll、EasyUSB.dll和myUSBtest.m到matlab的work目录下。
2、连接好USB线。
3、用导线连接采集板中AD的CH3和DA的CH1。
4、在命令窗口中输入：>>myUSBtest(1000);%也可以是0-1023之间的其它值。
则采集板的两个LED会依次闪亮，并且在matlab的命令窗口输出：>>1000 %误差在1个点左右。
说明采集板及USB通信正常。
此程序实际上是用DA输出一个电压，然后用AD采集回来。
如果使用M文件编程或者GUI界面编程，此测试程序是很好的参考。
四、matlab下的函数说明：注意：请先参考myUSBtest.m程序，则很容易明白下面的函数使用方法。

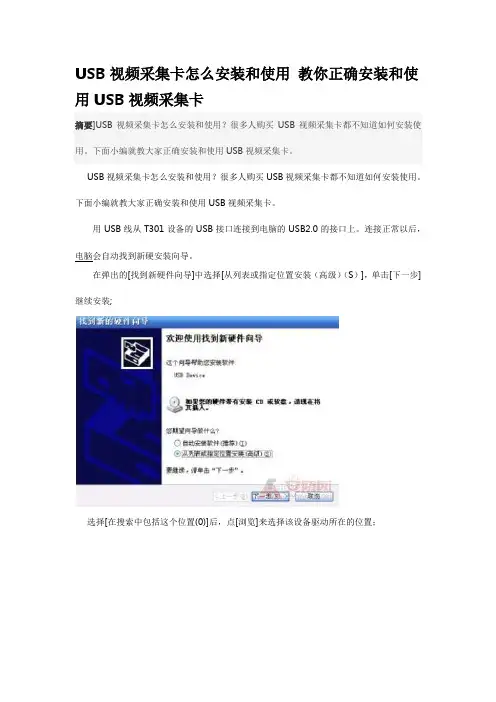

USB视频采集卡怎么安装和使用 教你正确安装和使用USB视频采集卡
USB视频采集卡怎么安装和使用教你正确安装和使用USB视频采集卡摘要]USB视频采集卡怎么安装和使用？很多人购买USB视频采集卡都不知道如何安装使用。
下面小编就教大家正确安装和使用USB视频采集卡。
USB视频采集卡怎么安装和使用？很多人购买USB视频采集卡都不知道如何安装使用。
下面小编就教大家正确安装和使用USB视频采集卡。
用USB线从T301设备的USB接口连接到电脑的USB2.0的接口上。
连接正常以后，电脑会自动找到新硬安装向导。
在弹出的[找到新硬件向导]中选择[从列表或指定位置安装（高级）（S）]，单击[下一步] 继续安装;选择[在搜索中包括这个位置(0)]后，点[浏览]来选择该设备驱动所在的位置；选择好驱动所在的位置后，单击[确定]，路径[E:\ Driver2.1]是此设备驱动所在的路径。
单击[下一步]继续安装;安装过程中，会弹出一个对话框，单击[仍然继续]进行安装；出现下边窗口后，单击[完成]完成驱动的安装；完成安装后，检查设备是否正常。
把鼠标移到桌面[我的电脑]上,然后单击鼠标右键，选择[管理]在弹出的窗口中，单击[设备管理器]，在[声音、视频和游戏控制器]中可以看到，安装正常的设备[USB Media Captuer Device]。
如果安装的设备[USB Media Captuer Device]出现异常，如：有黄色“！”“？”的时，可以双击该设备来更新驱动程序。
具体的步骤，同上边安装时一样。
再重启计算机后,没有其它异常现像，表示驱动完全安装到您的电脑，可以运行软件正常使用该设备。
USB视频采集卡怎么安装和使用，以上为大家详细的介绍了USB视频采集卡安装使用方法，大家可以参考一下。
免责声明:凡注明来源本网的所有作品，均为本网合法拥有版权或有权使用的作品，欢迎转载，注明出处。
非本网作品均来自互联网，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
16位单通道USB数据采集卡使用说明
DAQCard-060101 16位单通道USB数据采集卡使用说明一、基本参数输入电压量程：±1V，±10V输入通道：单通道差分输入分辨率：16bit采样率：1ksps —500ksps软件可调。
二、硬件接口说明1、USB接口, 可直接插入计算机USB插口，或使用USB延长线。
2、差分电压信号输入端：“+”接差分信号正输入端，“-”接差分信号负输入端。
3、量程选择跳线：两个短路块同时插在外侧，选择±10V量程，同时插在内侧，选择±1V量程。
请勿将两个短路块插在不同的两侧。
三、驱动安装说明1、本卡通过USB接口供电和传输数据，支持即插即用和热插拔。
2、首次使用本卡时，需要安装驱动程序。
此后再使用时无须再次安装驱动，即插即用。
3、首次使用本卡时，将USB接口与计算机连接，稍等片刻，计算机将提示“发现新硬件”，如下图所示。
选择“否，暂时不”，并点击“下一步”。
4、系统出现如下对话框。
选择“从列表或指定位置安装（高级）”，点击“下一步”。
5、系统出现如下对话框。
选择“不要搜索。
我要自己选择安装的驱动程序”，点击下一步。
6、如出现下面的对话框，选择“通用串行总线控制器”，点击“下一步”。
7、系统出现如下对话框。
则点击“从磁盘安装”。
8、在弹出的路径对话框中选择程序安装目录下的“DAQCard-060101.Inf”文件。
点击“确定”。
9、回到6步所示对话框，此时出现提示“DAQCard(without driver)”，选中该项后，点击“下一步”。
10、系统开始安装驱动，若弹出如下对话框，选择“仍然继续”。
11、驱动安装完成，出现如下对话框，点击“完成”。
12、稍等片刻，系统再次提示安装驱动程序。
选择“否，暂时不”，点击“下一步”。
13、选择“自动安装软件”，点击“下一步”。
14、选中第二项驱动文件（如下图所示），点击“下一步”。
15、选择“仍然继续”。
16、驱动安装完成。
BG-CAP-HA HDMI到USB视频捕捉设备用户手册说明书
User ManualBG-CAP-HAHDMI to USB Video Capture DeviceAll Rights ReservedIntroductionThe BG-CAP-HA is a HDMI to USB video capture device. The product is designed to capture video and audio signal from the HDMI source. The content captured can be saved to the PC/Laptop through a USB cable.FeaturesCapture video and audio from HDMI sources.HDMI video resolution is up to 4K@60Hz 4:4:4, HDR10 Supports HDMI loop output for display device connection.Capture resolutions up to 1080p at 60 frames per second through USB port. Compatible with multiple third-party applications, such as OBS/ VLC/PotPlayer/ YouTube on Windows, QuickTime on Mac OS X. Supports embedding audio (audio input) and de-embedding audio (audio output). Powered from USB port, no external power supply required.Package ListPlease make sure all the items listed below are in the package. If anything is missing or damaged, please contact your distributor for a replacement. 1x BG-CAP-HA 1x USB Cable 1x User ManualPanel Description1. HDMI In: Connects to HDMI source device.2. HDMI Out: HDMI loop output for HDMI display device connection.3. USB: Connects to laptop, PC or other recording device.4. Audio Out: Connects to headphone for audio de-embedding.5. Audio In: Connects to microphone for audio mixing.12345System ConnectionSystem RequirementThe recording device with available type-A USB port.Microsoft Windows, Mac OS X or Linux.HDMI audio/video source with HDMI Cable (Camera, Xbox, PS4, DVD…etc.). System DiagramRecording for Windows using OBSNote: The OBS Player is the first recommended software used for video capturing. Please visit https:///to download the player for Windows, Mac OS X or Linux.1.Click the “+” icon at “Sources” zone, and then click “Video Capture Device”.2.Type the new device name, and then click “OK” to create new source.3.Select the video capture device and configure the video parameters, and then click“OK”.4.Click “Start Recording” at “Controls” zone, and the video and audio recording willstart.5.To stop recording, simply click the “Stop Recording”.6.Select “File”, and then click “Show Recordings” at the top down menu. The savedrecording video file can be found.7.To configure audio and video parameters, click “Settings” at “Controls” zone.Recording for Mac using QuickTimeThe QuickTime Player is the software that comes with Mac PC, it can also be used for video recording.unch QuickTime Player, click “File” at the top menu and select “New MovieRecording”.2.The recording control panel will appear on the screen, first click the “∨” symbol forthe drop down menu.3.Select “USB3.0 HD Video Capture” under “Camera”, and select “USB3.0 HD AudioCapture” under “Microphone”. Then adjust to desired volume for the speaker.4.Click the “Record” button to start recording.5.To stop recording, simply click the square “Stop” button.6.Enter the recording file name and select where to save the file.Recording for Windows using VLCVLC Media Player Initial SettingThe VLC Media Player also can be used for video capturing. Please visit/vlc/ to download VLC Media Player for Windows, Mac OS X or Linux. For initial use, the hardware accelerated decoding must be set at “Automatic” to ensure the best performance. Please following the instructions below to set the hardware accelerated decoding.1.Select “Tools”, and then click on “Preferences” at the drop down menu.2.Click “Input/Codes”, and the select “Automatic” for Hardware-accelerated decoding,and then “Save” to finish the initial VLC setting.VLC Media Player Direct Show1.Select “Media”, and then select “Open Capture Device” at the drop down menu.2.For video device name, select “USB3.0 HD Video Capture”.3.For audio device name, select “Microphone (USB3.0 HD Audio Capture)”.4.To set up the correct aspect ratio, click “Advanced options”.5.Enter the aspect ratio for the video source (e.g. 16:9).6.Click “OK” to exit the “Advanced options” menu.7.Click “Play”, the source screen will show in approximately several seconds.VLC Media Player RecordingNote: We recommend using the “Convert/Save” method to record the video from the device for best performance.1.Select “Media”, and then select “Convert / Save” at the dropdown menu.2.Click “Capture Device” tab on the top right side.3.Video device name should be “USB3.0 HD Video Capture” and audio device nameshould be “Microphone (USB3.0 HD Audio Capture)”.4.To set the video resolution, type the resolution (e.g. 1920*1080) at “Video size”textbox.5.To set the aspect ratio, click “Advanced options”.6.Enter the aspect ratio for the video source (e.g. 16:9).7.Click “OK” to exit the “Advanced options” menu.8.Click “Convert / Save”.9.Select “Display the output” check-box, and set the video format.10.T hen click “Browse” to choose where to save the destination file and enter the filename.11.C lick “Start”, and the video and audio recording will start in approximately severalseconds.12.T o stop recording, simply click the square “Stop” button at the bottom control panel.SpecificationModel BG-CAP-HADescription HDMI to USB Video Capture DeviceInput (1) HDMI In, (1) Audio InInput Connector (1) Type-A HDMI, (1) 3.5mm jackOutput (1) HDMI Out, (1) USB, (1) Audio OutOutput Connector (1) Type-A HDMI, (1) Type-A USB, (1) 3.5mm jack HDMI Standard 2.0HDMI Input Resolution Up to 4K@60Hz 4:4:4, HDR10HDMI Output Resolution Up to 4K@60Hz 4:4:4, HDR10USB Output Color Space YUV2, RGBHDMI Audio Format LPCM 7.1 audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™, and DTS-HD® Master Audio™ pass-through.Microphone AudioFormatPCM 2.0Headphone AudioFormatPCM 2.0OS Support Windows, Mac OS X, Linux. Compatible Media Player OBS, PotPlayer, VLC and so on.Video Capture Format HDMI Source Captured Video by USB 4K@60Hz 4:4:41080p@60Hz/720p 1080p@60Hz 4:4:41080p@60Hz/720p 720p 720p480 480576 576GeneralOperation Temperature-5 to +55℃(+23° to +131°F) Storage Temperature-25 to +70℃(-13° to +158°F) Relative Humidity10% to 90%, Non-condensing Dimension (W*H*D) 102mm x 13mm x 61mm Net Weight 75gWarrantyBZBGEAR wants to assure you peace of mind. We're so confident in the quality of our products that along with the manufacturer's one-year limited warranty, we are offering free second-year warranty coverage upon registration*!Taking advantage of this program is simple, just follow the steps below:1. Register your product within 90 days of purchase by visiting /warranty.2. Complete the registration form. Provide all necessary proof of purchase details, including serial number and a copy of your sales receipt.Forquestions,**************************************************.For complete warranty information, please visit /warranty or scan the QR code below.*Terms and conditions apply. Registration is required.Mission StatementBZBGEAR manifests from the competitive nature of the audiovisual industry to innovate while keeping the customer in mind. AV solutions can cost a pretty penny, and new technology only adds to it. We believe everyone deserves to see, hear, and feel the advancements made in today’s AV world without having to break the bank. BZBGEAR is the solution for small to medium-sized applications requiring the latest professional products in AV.We live in a DIY era where resources are abundant on the internet. With that in mind, our team offers system design consultation and expert tech support seven days a week for the products in our BZBGEAR catalog. You’ll notice comparably lower prices with BZBGEAR solutions, but the quality of the products is on par with the top brands in the industry. The unparalleled support from our team is our way of showing we care for every one of our customers. Whether you’re an integrator, home theater enthusiast, or a do-it-yourselfer, BZBGEAR offers the solutions to allow you to focus on your project and not your budget.。
USB HDMI直播采集卡1805说明书
产品特点
* 支持HDMI1.4b,HDCP1.4; * 支持最大输入分辨率达4K; * 支持本地视频环出; * 支持最大输出分辨率达1080P; * 支持 8/10/12位色深; * 支持大部分采集软件，如VLC、OBS 、Amcap等; * 支持Windows、Linux、Android和MacOS; * 符合USB视频UVC规范; * 符合USB音频UAC规范; * USB音频默认96KHz单声道输出 * 无需外接电源，体积小巧携带方便。
连接示意图
DC 5V电源输入 显示器/电视
3.5mm音频输入
HDMI输出
HDMI Video Capture
USB音频和 视频信号输出
HDMI输入
台式电脑/笔记本电脑
台式电脑/笔记本电脑
注：电脑端硬件配置要求 CPU：PC i5-3400或以上；NB i7-3537U 2.0GHZ或以上 显示卡：PC NVIDIA GT630或以上；NC NVIDIA GT735M或以上 存储：4G RAM
USB HDMI 视频直播采集卡
产品介绍
这款USB HDMI采集卡可以通过HDMI接口将音频和视频信号传输 到PC、智能手机或平板电脑，通过USB接口预览或收集音频和视频信息, USB视频符合UVC规范，音频符合UAC规范支持windows /Android/ Mac OS系统，适合用于高清采集、教学录制、医疗影像等。
产品规格
HDMI 分辨率 ........................................................... 最高输入可支持4K 视频输入格式 ................................................................ 8/10/12位色深 视频输出模式 ....................................................................... YUV、JPEG 视频输出分辨率 ................................................. 最大输出分辨率1080P 支持音频格式 .............................................................................. L-PCM 输入线缆长度 ....................................... ≤10米，AWG26 HDMI 标准线缆 最大工作电流 ...................................................................... 0.4A/5VDC 工作温度范围 ................................................................. (-10 to +55℃) 尺寸 .................................................................... 95.2x63.4x25.7 (mm) 重量 .............................................................................................. 200g
usb数据采集卡使用说明书V2.0
豆豆电子-迷你USB数据采集卡一、产品简介豆豆电子-USB数据采集卡是一款基于USB总线的多功能信号采集卡，具有12路单端模拟信号采集、2路模拟信号输出、8路数字信号输入/输出、1路PWM输入、1路计数器及2路PWM输出。
可用于传感器信号数据采集与分析、工业现场监测与控制、高等院校科研与教学等多种领域。
使用豆豆电子-USB可以将传感器和控制器与计算机结合在一起，利用计算机强大的数据处理能力和灵活的软件编程方式，对信号进行分析、处理、显示与记录，从而用低廉的成本取代多种价格昂贵的专用仪器，并且能通过编程来获得免费的功能升级。
先进的设计理念、丰富的硬件功能与简洁的编程方式使豆豆电子-USB成为企业和科研机构必备的强大设计工具。
豆豆电子-USB采用USB2.0高速总线接口，总线极具易用性，即插即用，是便携式系统用户的最佳选择，可以完全取代以往的PCI卡。
豆豆电子-USB可工作在Win9X/Me、Win2000/XP/WIN7等常用操作系统中，并提供可供VB, VC,C++Builder, Dephi，LabVIEW，Matlab等常用编程语言调用的动态链接库，编程函数接口简单易用，易于编写应用程序。
单位：mm二、性能指标2.1、USB总线性能●USB2.0高速总线传输●使用方便，能够实现自动配置，支持设备的热插拔即插即用2.2、模拟信号输入●模拟输入通道： 12路单端●输入端口耐压： 0—3.3V●输入信号量程： 0—3.3V●模拟输入阻抗： 10M●分辨率： 12Bit(4096)●最大总误差： < 0.2%●采样时钟： 100sps-100Ksps内部时钟（多通道50K）2.3、模拟信号输出●模拟输出通道: 2路单端（同步）●模拟输出范围： 0-3.3V●模拟输出电流: 1毫安●分辨率： 12Bit(4096)●非线性误差： ±2LSB●扫描时钟： 1sps-1000Ksps内部时钟2.4、数字信号输入/输出●输入/输出通道： 8路●输入/输出模式： 全输入/全输出●输入电平： 兼容TTL或CMOS●输出电平： CMOS2.5、PWM测量输入●个数： 1●输入电压： 0-3.3V●输入频率： 1—1MHz●输入占空比： 1%--99%●频率及占空比测量误差：1%2.6、计数器●计数器个数： 1●输入电平： TTL或CMOS●计数位： 32位（最大65535*65535）2.7、PWM输出●PWM输出通道： 2●PWM输出电平： CMOS●输入占空比：1%--99%●输出频率：1—1MHz2.8、工作温度●0℃ - 70℃三、应用领域便携式仪表和测试设备传感器信号采集与分析工业控制四、软件支持提供Windows95/98/NT/2000/XP/WINDOWS 7（32bit）下的驱动程序，提供通用DLL文件，并提供在LabVIEW和LabWindows图像化语言编写的应用软件范例程序。
同三维T301专业USB视频采集卡使用说明
1、T301专业USB视频采集卡同三维T301是一款USB接口的视频采集设备，其单卡带有3路Video视频、1路S端子视频信号，可以任选一路进行采集，可将输入的模拟视音频信号捕捉成清晰细腻的动态或者静态画面。
产品功能完善，性能稳定，采集质量佳。
并免费提供二次开发包，以满足不同用户的使用需求。
并能支持市场上大多数视频采集软件进行视频采集和压缩，提供标准的二次开发包SDK，让用户可以轻松录制网上流行的WMV，MPEG-4,H.264等格式文件，也能针对需求进行自主开发。
图示：同三维T301 专业USB视频采集盒一键抓拍功能同三维SDK(USB视频采集盒)的功能强劲，安装方便，它只需要USB接口供电，完全不用外接电源。
并且兼容性出色，品质优秀，其图像质量也清晰佳。
尤以一键抓拍功能更具特色，人性化设计。
在视频会议、交通违章抓拍、停车场车牌抓拍、医疗影像分析、电子报名、大头贴、安防监控等领域起到很好的作用。
用于各种视频接入的相关开发。
USB2.0 高速接口同三维SDK(USB视频采集卡)采用USB接口设计，安装简便，免除了开拆电脑主机箱的繁琐，并且携带方便。
USB2.0高速接口，让采集画面流畅、稳定。
四路视频输入同三维SDK(USB视频采集卡)支持四路视频输入(3路Video视频、1路S端子)。
可以通过软件在各路中切换浏览。
提供二次开发包同三维SDK(USB视频采集卡开发二次开发包(SDK)，支持用户根据所需要求自行定制，以满足不同用户的需求。
技术参数：USB2.0接口，支持热插拔，支持笔记本电脑使用自行调整画面大小、最高分辨率可达720×576，24位真彩色;支持Video视频、S端子视频图像亮度、对比度、饱和度、色度可自定义;可捕捉高品质动态及静态画面，采集画面顺畅不间断;具有一键抓拍功能、能实时对高速画面进行抓拍、最多可以同时抓拍25涨图片软件支持WMV，MPEG-4，H.264等高压缩比较文件压缩和实时流直播，方便进行个人，企业流媒体影象制作;无缝支持第三方通用软件进行MPEG1/2等多种实时压缩格式，方便制作VCD/SVCD/DVD;兼容WINDOW2000/XP/2003等操作系统，兼容Direct8.1、9.0;提示支持32位及64位操作系统标准WDM驱动;支持软件：• 支持国内大多数视频会议软件，例如：A VCON视频会议软件、V2 Conference视频会议、北京网动视频会议、• 支持Media Encoder, Helix Real Producer，Darwinserver• 支持多种编码格式，包括：Wmv9，Rmvb,Rm，MPEG-4，DivX多格式视频编码，混合不同码率、分辨率的视频同步流畅输出及播放• 多处理器(SMP)和超线程优化• 实时预览，全文互式与处理硬件参数能力产品特点：1体积小巧，流行外观设计。
USB采集卡说明书
USB采集卡说明书EasyCAP001 Wireless Camera Receiver EasyCAP002 USB 2.0 DVR Quick Installation GuideInstallation OverviewPacking content :A, EasyCAP001 Wireless Camera Receiver:1* EasyCAP001 Wireless Camera Receiver1* Power Adapter1* USB Cable1* Installations CD-ROM with:. Driver for EasyCAP001 Wireless Camera Receiver. ApplicationB, EasyCAP002 USB 2.0 DVR1* EasyCAP002 USB 2.0 DVR1* Installations CD-ROM with:. Driver for EasyCAP002 USB 2.0 DVR. Application Connecting the EasyCAP001 Wireless Camera Receiver when you use it by TV, Monitor, or LCD Monitor: You must connect the Power Adapter to Wireless Camera Receiver when you use it by TV, Monitor, or LCD Monitor.(But no need this when you connect it to computer). And you can use Remote Controller to set any function (You can find the instruction for using remote controller in the bottom of this guide).Driver-Installationote: “If you have any anti-virus software enabled, please disable it during the installation of the software.”When you firstconnect the EasyCAP001 Wireless Camera Receiver ( or EasyCAP002 USB 2.0 DVR) to yourcomputer a Hardware Assistant will appear, the “USB 2.0 Video Capture Controller” will be recogni zed.Insert the “Installations CD-ROM” into your CD drive.Select the option “Install Driver” and click “Next”.If prompted “Can Windows connect to Windows Update to search for software?” select “No, not this time” and select “Next”. Select the option “I nstall the software automatically”and click “Next”.A window may appear about the “STK1160 ATV BDA” notpassing the windows logo testing, select “Continue Anyway”.When “Completing the Found New Hardware wizard” windowappears click the “Finish” button to complete the driverinstallation.ote: ”If any further components are found please repeat the NNabove process until you receive the message “Found newhardware: Your hardware is installed and configured use”You will now need to check that The drivers are installed correctly.Right Click on My Computer and Left Click on Properties. Click on Hardware tab and then Device Manager.In the “Device Manager”, click on the “+symbol”on the“Sound Video and Game controllers”section. If thedriver is installed correctly you should see the “STK1160ATV BDA”. If it has a Yellow mark next to it then thismeans that the driver is not installed correctly. You willneed to remove the driver and disconnect theEasyCAP001 Wireless Camera Receiver ( orEasyCAP002 USB 2.0 DVR) from the computer and re-connect is to install the driver again.Software InstallationTo start the Application Installation, click Start / Run then type your CD-ROM and click “Install.Select your language for the installation and Click “Next” or / and“Install”.Click “finish” to complete setup, restart your computer if needed.Run MultiViewer which you just installed.Introduction MultiViewerMultiViewerMultiViewer is a 4-channel wireless video surveillance software for Windows. It has advanced video viewer separate algorithm, various alert functions including schedule timer sanp, channel control, and sound. It can handle up to 4-channels video input, captures images up to 30 frames per second from USB video capture device. It uses be installed in Windows's video encoder and audio encoder , high quality video and audio effect , record file format A VI. The files can played with Windows Media Player or Real Player etc. JPEG image snapshots can be made from video images. Other features include secure Manual Control Channel,audio listening etc.Features1.Send e-mails attachment with image.2.Save image on Hard Disk.3.Sound alarm.4.Video signal filter, for filtrate Active and Invalid chunnel.5.Signal lost alarm.6.Motion Detection.7.Adjustable sensitivity.8.Automatically lock, while not any operate.9.Schedule Monitoring sessions, for timer snap.10.Record video/audio(with usb2.0 audio interface),snap shot.11.Automatic Space Managment. Stop recorder or capture still automatically on disk full.12.Support 4 Channel Video input on one computer.13.Support On Screen Display. Displys date and time ,or channel description on video.14.Supports manual open/close Invalid channel, or add/delete channel description.15.Supports login and logout, by UserName and Password.16.Supports running background stealthy.System requirementsWindows 2000/XP or better1.7GHz CPU or better128M memory or betterMicrosoft DirectX 9.0CUSB2.0 InterfaceAudio Card / True Color VGA CardMULTIVIEWER APPLICATION USER GUIDEThe MultiViewer Application can be started by clicking on the MultiViewer icon or by using the Start menu. The Following window should appear:A. Viewer Mode - Select viewer mode, such as Four Viewer, Big & Four Viewer and Single Viewer.B. Viewer Window - Show video image.C. Audio Play - For audio remote listening, with USB2.0 Audio interface .D. Login&Logout - Login and Logout the MultiViewer, by Username and Password.E. Camera/Channel Selection - Click the buttion,select Camera/Channel.F. Auto turning foucs - Click the "ON" buttion to enable, and click the "OFF" buttion to disable.G. Channel Settings -Such as channel description, channel active/inactive etc.H. System Settings - Adjust video recorder settings, such as Save A VI File Path etc.I. Record -Start and end video recordJ. Property - Advanced Settings video picture settings and fine tuning.K. Show Stamp -Show MultiViewer's system information,such as channel description, etc.L. Timer Snap - Captures and saves a bitmap picture after Schedule end.Timer adjustable by clicking on have file options button. Ref. N)M. Snap Shot -Capture and saves an instant bitmap picture.N. Save File - Settings Schedule for timer snap, displays and allows capture of destination path and filename of bitmap capture file.O. Security&Surveillance - Include E-Mail Sever Setup, Motion Detction Setup, Signal Lost Setup, Sensitivity Setup, and Auto Logout Setup.Schedule Timer Capture Still1. Settings Timer Snap Schedule and Save Image File Path [*](ref. N in Figure1)2. Click on Timer snap Button (ref. L in Figure1)(Note. Default files will be saved under MultiViewer installing folder. Such as: C:\Program Files\MultiViewer\Picture ) [*] Default Settings as follows Figure :Video Capturing1. Click on the Recorder button to begin recording. (ref. I in Figure1).2. To stop recording click on the same button.3. Output file path [*] can be changed by clicking the System button ( ref. H in Figure1)[*] Default files will be saved under MultiViewer installing folder. Such as: C:\Program Files\MultiViewer\Video Channul SettingsYou can select the video channel active or inactive by simply selecting CH1 of the CH4 options. You can add chunnel description in the viewer screen. The default setting as follows Figure :If you seletc the "Manual" button, MultiViewer will immediately stop control video channel, and main panel as showIf you click the "Reset" button, MultiViewer will start signal fiter for search the video channel again, and main panel as showNote:You can click the "SEARCH" button, to stop search the video channel.Security&Surveillance SettingsYou can select the motion detection, signal loset alarm, auto logout active or inactive by simply selecting the options. You can adjust the sensibility. The setting as follows Figure :If you select the "Open alarm sound" button, MultiViewer open alarm while condition active, and main panel as showNote:[1]You an click the "ALARM" button, to stop play sound.[2]Default still will be saved under MultiViewer installingfolder. Such as C\Program Files\MultiViewer\Picture\Motion. Advanced SettingsThe advanced settings window allows the user to adjust image characteristics by clicking on the Camera Controls tab. Camera Controls T abUse the picture property window shown below to adjust picture quality. By sliding the Control Adjust Bar the effect can be seen immediately on the viewer window. These setting can be saved by clicking the save button or cancelled by restoring thedefault settings.Check Box control features include:- NTSC, PAL, Vertical Flip, Mirror Flip and Backlight Composition.Instruction of remote controller (EasyCAP001)Note: The remote control only work for control the hardware device, not for the application of this device. Please do not use the channel auto-view function with both application and remote control at same time.When you connect the device to computer, or with power supply to connect to other show monitor with AV-IN, the greenlight will on, click the “power” button on the remote controller, the green light will be off, it means the device will be controlled by remote, and in this situations, the application wont control the channel selection if you connect the device to computer. (So, we do not suggest you use remote controller when you connect this device to computer).Key functionsPower on/off: only works for when using power adaptor.CH1~CH4: to select the 1~4 channel on.Auto: stop/start channel auto-view, automatically select CH1-CH2-CH3-CH4, then CH1...The default speed is 1 time/second (you can also change the speed with using "CH1~CH4", for example: when you click "CH1" then click "Auto" the speed will be 1 time/second, CH2 for 2 time/second and so on...Set: If you do not want to view any channel(s) of your camera, because some reason or you do not have 4 cameras, you can choose to skip the channel(s) when you using channel auto-view function. Use "SET" key and “CH1~CH4” keys you can set the LED light on and off for channel1~channel4 to make the relevant channel(s) be skipped. (light on means the channel working light off means the channel is skipped)。
USB2811 数据采集卡 硬件使用说明书
USB2811数据采集卡硬件使用说明书北京阿尔泰科技发展有限公司产品研发部修订北京阿尔泰科技发展有限公司目录目录 (1)第一章功能概述 (1)第一节、产品应用 (1)第二节、AD模拟量输入功能 (1)第三节、DA模拟量输出功能 (2)第四节、DI数字量输入功能 (2)第五节、DO数字量输出功能 (2)第六节、CNT定时/计数器功能 (2)第七节、其他指标 (3)第八节、板卡尺寸 (3)第九节、产品安装核对表 (3)第十节、安装指导 (3)一、软件安装指导 (3)二、硬件安装指导 (3)第二章元件布局图 (4)第一节、主要元件布局图 (4)第二节、板卡尺寸图 (5)第三节、主要元件功能说明 (5)一、信号输入输出连接器 (5)二、电位器 (5)三、跳线器 (5)四、状态指示灯 (6)五、物理ID拨码开关 (6)第三章信号输入输出连接器 (8)第一节、AD/DA模拟量信号输入输出连接器定义 (8)第二节、DI/DO数字量信号输入输出连接器定义 (9)第四章跳线器设置 (11)第一节、AD模拟量输出跳线器设置 (11)一、AD模拟信号输出量程选择 (11)二、AD模拟信号输入单双端方式选择 (11)第二节、DA模拟量输出跳线器设置 (11)第五章各种信号的连接方法 (12)第一节、AD模拟量输入的信号连接方法 (12)一、AD单端输入连接方式 (12)二、AD双端输入连接方式 (12)第二节、DA模拟量输出的信号连接方法 (13)第三节、DI数字量输入的信号连接方法 (13)第四节、DO数字量输出的信号连接方法 (13)第五节、时钟输入输出和触发信号的连接方法 (14)第六节、CNT定时/计数器信号的连接方法 (14)第七节、多卡同步的实现方法 (14)第六章数据格式、排放顺序及换算关系 (16)第一节、AD模拟量输入数据格式及码值换算 (16)USB2811数据采集卡硬件使用说明书版本：V6.02.06一、AD双极性模拟量输入的数据格式 (16)二、AD单极性模拟量输入数据格式 (16)第二节、AD单通道与多通道采集时的数据排放顺序 (16)第三节、DA模拟量输出数据格式 (17)一、DA单极性输出时的数据格式 (17)二、DA双极性电压输出的数据格式 (17)第七章各种功能的使用方法 (19)第一节、AD触发功能的使用方法 (19)一、AD内触发功能 (19)二、AD外触发功能 (19)第二节、AD内时钟与外时钟功能的使用方法 (22)一、AD内时钟功能 (22)二、AD外时钟功能 (22)第三节、AD连续与分组采集功能的使用方法 (22)一、AD连续采集功能 (22)二、AD分组采集功能 (23)第八章CNT定时/计数器功能 (27)第九章产品的应用注意事项、校准、保修 (30)第一节、注意事项 (30)第二节、AD模拟量输入的校准 (30)第三节、DA模拟量输出的校准 (30)第四节、DA使用说明 (30)第五节、保修 (30)北京阿尔泰科技发展有限公司第一章功能概述信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。
USB视频采集卡使用说明书
其余三个 口均不接
2.测试线和采集卡的连接方法 测试线莲花头一端接在 USB 视频采集卡的黄色端子，另一端有 2 头
出线，分别是信号线(接 VTO)和地线，注意：测试线有 2 个出头,连 接时需要用万用表测一下导通;其中和莲花头外壳导通的接 GND,和 莲花头中心导通的接 VTO。
产品特性
◎ 支持 USB2.0，无需打开机箱，支持热插拔，支持笔记本电脑 ◎ 自行调整画面大小、最高分辨率可达 720×576,24 位真彩色 ◎ 最新技术 USB AUDIO、立体声输入输出 ◎ 图像亮度、对比度、饱和度、色度可自定义 ◎ 可捕捉高品质动态及静态画面，采集画面顺畅不间断 ◎ 输入接口有 AV 及 S 端子，可在台式机或手提电脑上观看录像、VCD、 DVD、摄像机等设备输出的视频影象 ◎ 支持 MPEG1/2 等多种实时压缩格式，方便制作 VCD/SVCD/DVD ◎ 兼容 WINDOW XP/Win7，兼容 Direct8.1、9.0
即在属性对话框中的 Image 标签下，选择“PAL/M”和“组合”选项， 确定后，即可在显示区看到摄像头图像了；如果此时还没有图像显示， 请调到第二步检查电气连接是否正确。
2.《USB 视频采集卡-Win7 版》
第一步 打开文件包，点击 Setup，进行软件安装。一直点击下 一步进行安装。
安装完成后，在桌面上回生成如下图所示的图标
插好 USB 视频采集卡，打开软件。如果 USB 视频采集卡没有插好， 或者 USB 口驱动电流不足，或者 USB 口接触松动，打开软件的时候会 出现以下错误：
更换 USB 口或者重新拔插几次，就可以打开软件了。如果重复几 次不可以打开软件，那么重新启动系统或者调到第三步重新安装软件 和驱动。
USB-9211A数据采集卡使用说明书
USB-9211A数据采集板使用说明书一．概述USB-9211A是USB总线数据采集控制板,支持USB协议2.0版本,该板可插入具备USB插口的个人微机或笔记本电脑,USB-9211A为用户提供了16bit单端32路/双端16路模拟量数据采集输入通道, 模拟量输入最高采样速率100K/S， 16Bit 数字量输入/16Bit 数字量输出,USB-9211A卡使用时无需外供电源,即插即用。
二．性能和技术指标•模拟信号输入分辩率： 16Bit•模拟信号输入通道：单端32•程控放大器增益误差: ±0.05%•模拟电压信号输入范围: ±10V•模拟信号输入采集速率: 5K/S ～ 100K/S• AD转换数据缓冲区容量： 16K字• A/D转换触发方式: 软件触发• A/D转换方式: 连续采集，通道自动切换•数字量输入输出: 输入输出各16BIT；HC电平•模拟信号输入阻抗: > 10 MΩ• A/D转换精度: ≤2LSB•计数器输入: 32位4通道•定时器输出: 32位4通道（基准时钟40MHZ）•电源消耗: ≤375 mA•板外形尺寸: 200mm×110mm ；四层板结构•铝壳外形尺寸: 280mm×170mm×50mm•工作温度范围: 0℃～＋70℃•存储温度范围: －25℃～＋85℃•相对湿度范围: 90％（不结露）三．USB-9211A卡WINXP下软件安装软件运行环境包括Window2000/XP。
(1) 软件列表所有软件被包含在光盘内，常用软件的位置及主要功能如表1所示：表1：光盘内常用软件列表位置与名称功能描述USB-9211Adriver\CY3684_ez_usb_fxUSB-9211A的驱动程序USB-9211Adriver\CyUsb USB-9211A的驱动程序安装配置文件dll和应用程序USB-9211A的dllUSB-9211A的VC演示程序（2）软件安装步骤①Window环境下,进入光盘USB-9211Adriver文件夹，双击文件“CY3684_ez_usb_fx ”图标，依Window提示完成USB-9211A的驱动程序的安装②将USB-9211A卡插入到主机的某一USB接口, Window提示发现新的USB设备，当出现“添加新硬件向导”对话框时，选择“是”，仅这一次”，点击“下一步”当出现以下提示○自动安装软件（推荐）○从列表或指定位置安装(高级) √选择“从列表或指定位置安装(高级)”, 然后点击“下一步”，出现提示后点击“浏览”，引导至“USB-9211Adriver\CyUsb”, 点击“确定”，在描述提示框中选择“北京安迈泽成AMUSB-9211A数据采集卡”，然后点击“下一步”，再点击“仍然继续”，最后点击“完成”，完成Window下驱动程序的安装。
BG-CHA USB 3.1 Gen 1 全高清视频捕捉设备用户手册说明书
USB 3.1 Gen 1 Full HD Video Capture Devicewith Scaler and AudioBG-CHAUser ManualCONNECTION DIAGRAMUSB PIN DEFINITIONINTRODUCTIONThe BG-CHA USB 3.1 Ge n 1 Full HD Vide oCapture De vice with Scale r and Audio provides aprofessional way to capture HDMI video signals. Itadopts USB 3.1 Gen 1 (USB 3.0) interface, which canrealize high-speed transmission. Users can captureFull HD (1080p60) video by this capture device.Besides, BG-CHA can capture and display originaluncompressed HDMI video with more realistic colorrendition. BG-CHA also uses large volume imagebuffer technology which effectively avoids the videotearing. The high sampling rate and high samplingaccuracy assure images with high sharpness, richdetails, and less color edges.BZBGEAR wants to assure you peace of mind.We're so confident in the quality of our productsthat along with the manufacturer's one-yearlimited warranty, we are offering free second-yearwarranty coverage upon registration*.Taking advantage of this program is simple,just follow the steps below:1. Register your product within 90 days ofpurchase by visiting /warranty.2. Complete the registration form. Provide allnecessary proof of purchase details, includingserial number and a copy of your sales receipt.For questions, please call 1.888.499.9906 or************************.For complete warranty information, pleasevisit /warranty or scan the QR codebelow.*Terms and conditions apply. Registration isrequired.WARRANTYHDMI CABLELaptopPS4Camcoder DSLR Camera1x BG-CHA1x USB 3.1 Gen 1 A to A Cable (host to device)1x User ManualSPECIFICATIONSFEATURES PACKAGE CONTENTSTROUBLESHOOTINGSupports HDMI output resolution scaler with audio embeddingHDMI video and audio streams over USB 3.1 Gen 1Supports UVC1.0Supports input and output video resolution up to 1080p 60HzAuto-detection on video format to ensure plug-play operationsRecording Video Format: H.264 (Software Compression)Works on multiple operating system platforms (Windows 7/8.1/10, Mac and Linux OS)Compatible with most 3rd party software such as OBS Studio and AMCapSupports USB 3.1 (MJPG/YUY2) and USB 2.0 (MJPG)Low LattencySystem Requirements (Recommanded)Windows® 7(SP1) / Windows 8.1 / Windows 10PC: Intel® CoreTM i5-4440 3.10GHz + NVIDIA® GeForce® GTX 660 or higherLaptop: Intel® Core i7-4810MQ + NVIDIA GeForce GTX 870M or higher 4GB RAM or higher1.2.3.4.5.6.Our USB device has done comprehensive tests before shipment. Most of the incompatibilities we have experienced are not from the USB capture device itself, but from the sophisticated software andhardware combination of PC or laptop. Please follow the following suggestions to see any helps.OBS is popular USB capture freeware and has excellent compatibility. Please download it and start with OBS if users are not familiar with USB capture device.https:///downloadThe USB device supports HDCP mechanism to protect legal content from pirates. If any HDMI input with HDCP protection, OSD will display a message to indicate HDCP existence. No capture will be legally allowed if HDCP is detected. Please use non-HDCP protected HDMI sources or disable HDCP in order to get USB device work. Device like PS4 supports such a feature to turn HDCP off.Due to the complexities of OS and computer hardware, different USB ports on PC or laptop may have different performance or limitation. Please try all USB ports to see if there are any differences.Please must use the USB cable in box. We do not guarantee the overall performance when the USB capture box works with some other USB cables.HDMI cable quality may also play an essential role when capturing. Please be sure of that HDMI cable can do 1080P@60 HDMI signal transmission or better. Try different cables when the device is not able to work as expected.If audio has noise, please adjust sampling frequency setting on PC or laptop. If the default sampling rate is 48000 Hz, please select 44100 Hz and vice versa. The path of setting sampling frequency on windows 10 is:PANEL DESCRIPTIONS1.2.3.4.5.15432AUDIO SWITCH: [left] Audio from stereo audio in, [right] Audio from HDMIUSB OUT: Connect to a USB host (PC, NB, MAC…)LED INDICATOR: Input signal indicator LED HDMI IN: Connect to a HDMI sourceSTEREO AUDIO IN: Connect to analog stereo audio sourceStart Setting System Sound Device properties Additional device properties Advanced。
USB采集卡使用说明简介
USB采集卡
安装软件如下：
1.插入光盘自动运行出现如下图
选择“Install Driver”安装驱动
点击”安装”,出现下列提示：
点击”仍然继续”
点击”完成”，出现提示：
OK,找到驱动后就可以了。
下面我们再来按装应用软件。
在自动运行的界面上点击第二个安装即“Install Video Studio”步骤如下：
点“下一步”
继续“下一步”
选择“接受”点“下一步”
输入序列号：（序列可以装光盘的袋子上找到或在光盘里面的里面。
然后点“下一步”
继续“下一步”
这里可以选择地区，一般默认即可。
点“下一步”
继续“下一步”会看到安装的进度：
点击“完成”并重启电脑。
重启后就打开桌面上的图标：
选择“会声会影编辑器”
出现注册提示：
点“以后注册即可”
出现这个界后面选择采单栏的“捕获”
再选择：
这时会自动改变场的顺序点确定。
出现些界面：
选择”选项”里的第二个（视频音频捕获属性设置）
在来源里面的输入来源，选择”视频组合”点确定就可以了。
（此步很重要）这时就可以看到以下画面了。
在这里可以设置保存的路径（录像和拍照的存放的位置）
点即可以录像
点即可以拍照
以上就是这样了。
希望朋友们用的顺心！。
USB-DMP20A使用手册采集卡
USB-DMP20A使用手册☐USB1.1兼容USB2.0总线AD数据采集控制模块☐８路单端／４路双端1６位高分辨率 AD☐内置高增益程控放大器，最高量程达0-20mV☐一路12位DA☐二路激励恒流源输出☐开关量：1２路DI/1２路DO☐二路１６位计数器☐程控所有硬件设置，免跳线Sdjn3k济南三科2009/5 V1.6注意：请在开始使用模块前仔细阅读本使用手册检查打开包装请查验如下：✧USB-DMP20A数据采集模块✧光盘。
✧USB电缆。
✧DB25插头， 2６Pin排线插头。
安装将模块ＵＳＢ电缆插入主机的任何一个USB插槽中并将外部的输入、输出线连好。
如果主机有多套USB模块，请每次只安装一个模块。
软件启动安装请察看第3章说明。
保修本产品自售出之日起一年内，用户遵守储存、运输和使用要求，而产品质量不合要求，凭保修单免费维修。
因违反操作规定和要求而造成损坏的，需缴纳器件费和维修费及相应的运输费用，如果板卡有明显烧毁、烧糊情况原则上不予维修。
如果板卡开箱测试有问题，可以免费维修（限购买模块10天内）。
目录一、模块说明◆USB-DMP20A模块简介◆主要特点及性能二、原理◆简介◆模拟输入及ＡＤ数据计算１、模块输入２、ＡＤ转换数据的计算◆ＤＡ部分原理及数据计算◆开关量输入／输出部分的原理◆计数器◆激励恒流源部分的原理及使用三、安装与连接◆安装◆信号连接注意事项◆连接器插座的定义１、Ｊ１的定义２、Ｊ２的定义３、电源插口４、ＵＳＢ插座◆常用信号的连接与处理四、软件◆软件的安装及说明◆操作函数说明１、设备操作函数２、ＡＤ操作函数３、ＤＡ操作函数４、开关量输入／输出操作函数５、计数器操作函数６、激励恒流源操作函数◆应用程序编程说明五、附录◆USB-DMP20A模块示意图一、USB-DMP20A说明USB-DMP20A模块简介USB-DMP20A是一款全速USB1.1兼容USB2.0总线16位高灵敏度、高分辨率数据采集模块，具有８路单端／４路差分模拟输入,８档程控增益放大，全部工作在软件设置模式、一路12位DA输出、开关量1２路输入/1２路输出、二路１６位计数器，二路恒流源（200uA）输出，可直接驱动电阻温度传感器。
USB DVR用户使用说明书 硬压卡
QQ DVR用户使用手册感谢您选择我们的 4 通道/8通道实时全程D1预览D1硬压缩录像USB 视频监控设备。
请确保您的产品的操作是严格按照说明书，以保持数字监控系统的稳定性。
1，简介2，特别提示3，规格4，系统要求5，硬件安装6，软件安装简介该款产品是一种高速设备，支持热插拔。
对于用户在安装，卸载和常用在笔记本电脑上非常方便。
USB 有广泛的应用。
此产品支持USD2.0 连接并获的通道D1。
特别提示1.该软件的使用情况，请参阅在CD-Rom 中的电子手册。
2.我们的设备配备一些精密的仪器。
当他们被移动或安装，请小心。
3.请确保您的电脑的USB 接口是USB 2.0 版本，因为我们的设备仅支持USB2.04.为了防止非图像显示，请连接摄像机到USB 设备和电源在摄影机上、开机前安装到计算机的USB 采集卡。
5.如果您需要删除USB 设备，请插出装置，我们的设备支持热插拔6.我们的设备和其他USB 设备同时使用时可能导致的问题是PC 不能识别USB 采集卡。
不要插入两个或多个USB 视频监控把手或同时使用其他PC 视频监控把手。
7.如有任何问题，请联系当地的技术支持与专业人员的帮助。
规格产品型号视频格式现场/录像解析度视频通道帧速率音频频道数据格式网络支持系统要求型号要求屏幕设置1024 x 600以上DirectX 没有限制内存512MB以上CPU 英特尔奔腾2.0 g h ZUSB接口USB 2.0 高速操作系统硬件安装1.将USB设备连接到计算机/笔记本，需要远程监控。
计算机/笔记本需要拟访问。
2.BNC 端口用于视频输入，这可以从连接摄像机接收视频信号。
3.RCA 端口用于音频输入。
这可以从连接MICI接收音频信号。
4.然后打开计算机并安装硬盘录像机软件。
软件安装插入USB 端口，双击QQDVR 图标，在设备，请按照下面的步骤：系统可能会提醒你，"发现新硬件"，但是，可以忽略。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
USB视频采集卡---EasyCap 产品使用说明书
版本：Version1.1
编制：DEMOK工作室
单路USB采集棒/采集卡是一款用在台式机或者笔记本上用来监控P制或者N制视频输出的，在智能车摄像头组别的设计过程中，我们需要知道摄像头看到的真实图像，不论是用在调焦距，还是用来调前瞻，还是用来调节摄像头角度，我们都离不开这样一款视频监控工具。
◎支持USB2.0，无需打开机箱，支持热插拔，支持笔记本电脑
◎自行调整画面大小、最高分辨率可达720×576,24位真彩色
◎最新技术USB AUDIO、立体声输入输出
◎图像亮度、对比度、饱和度、色度可自定义
◎可捕捉高品质动态及静态画面，采集画面顺畅不间断
◎输入接口有AV及S端子，可在台式机或手提电脑上观看录像、VCD、DVD、摄像机等设备输出的视频影象
◎支持MPEG1/2等多种实时压缩格式，方便制作VCD/SVCD/DVD
◎兼容WINDOW XP/Win7，兼容Direct8.1、9.0
电气链接
接PC机
USB口
接测试线的
莲花头一端
其余三个
口均不接
2.测试线和采集卡的连接方法
接采集卡黄
色端子
彩色的线接摄像头的GND，黑色的线接摄像头的VTO/A V
软件安装
如果你的系统是Windows XP的话，那么请安装《USB视频采集卡-XP版》，如果你的系统是Windows 7的话，那么请安装《USB视频采集卡-Win7版》。
1．《USB视频采集卡-XP版》
安装步骤：第一步 打开最后一个文件包：Watcher-Setup，点击下一步直到完成，第二步，打开第二个文件包：Drivers中的第一个Setup.exe 。
按照提示拔出采集卡和插入采集卡，直到完成，就ok 了。
【提示】：驱动安装好，在设备管理器有下图所示的驱动
监控软件安装好，在桌面上会生成下图所示的图标
插好USB视频采集卡，打开软件。
如果USB视频采集卡没有插好，或者USB口驱动电流不足，或者USB口接触松动，打开软件的时候会出现以下错误：
更换USB口或者重新拔插几次，就可以打开软件了。
如果重复几次不可以打开软件，那么重新启动系统或者调到第三步重新安装软件和驱动。
打开软件以后，上图左边黑色区域是显示窗口，右边面板区域是配置窗口。
如果第二步电气连接无误，此时在显示窗口就可以看到摄像头的图像；如果没有摄像头图像显示，那么请在“高级设置”选项卡进行设置，设置内容如下：
即在属性对话框中的Image标签下，选择“PAL/M”和“组合”选项，确定后，即可在显示区看到摄像头图像了；如果此时还没有图像显示，请调到第二步检查电气连接是否正确。
2.《USB视频采集卡-Win7版》
第一步 打开文件包，点击 Setup，进行软件安装。
一直点击下一步进行安装。
安装完成后，在桌面上回生成如下图所示的图标
下面开始安装USB视频采集卡的驱动，驱动在安装包中的Driver 文件中。
插上USB视频采集卡，电脑会自动提示安装驱动，安装位置指向安装包中的Driver文件即可自动安装。
安装好驱动以后，在设备管理器中有下图所示
双击桌面图标打开软件，软件所需要的序列号为：
VHS2G-FVLGG-HGGG8-4E292-GFVGG。
序列号在安装包的SN.TXT文件中。
【提示】：序列号仅需在第一次打开的时候输入，以后就不用输入了。
打开软件后，会有如下界面
如果你的电脑有自带的摄像头驱动，那么请在第一栏的下拉中切换到USB视频采集卡的驱动，否则在显示窗口看到的是电脑自带的摄像头的画面。
如果在下拉中没有Syntek STK1150（这里有可能是其
DEMOK工作室淘宝店：/
他字符显示，总之是之前安装的采集卡驱动）的驱动，请重新在安装包中的Driver文件夹中手动点击Setup.exe进行驱动的安装，直至驱动装好为止
切换至采集卡驱动以后，如果显示窗口没有画面，那么对软件进行设置，
按照上图设置，点击确定即可在显示区看到摄像头图像了；如果此时还没有图像显示，请调到第二步检查电气连接是否正确。
