DVR-2000B微机励磁调节器

合集下载

电气运行题库

电气运行题库

电气运行题库一、选择题1.电压互感器的二次线圈,运行中一点接地属于( A )。

A保护接地;B工作接地;C防雷接地。

2.在变压器有载调压装置中,它的触头回路都串有一个过渡电阻,其作用是( C )。

A限制负载电流;B限制激磁电流;C限制调压环流。

3.如果发电机在运行中周波过高,发电机的转速增加,转子的( A )明显增大。

A离心力;B损耗;C温升。

4.油浸风冷式电力变压器,当温度达到( B )时,应启动风扇。

A 50℃;B 55℃;C 60℃。

5.电力变压器的油起( C )作用。

A绝缘和灭弧;B绝缘和防锈;C绝缘和散热。

6.变压器呼吸器中的硅胶在吸潮后,其颜色变为( A )。

A粉红色;B桔黄色;C淡黄色。

7.变压器温度计所反映的温度时变压器的( A )。

A上部温度;B中部温度;C下部温度。

8.为了限制故障的扩大,减轻设备的损坏提高系统的稳定性,要求继电保护装置应具有( B )。

A灵敏性;B快速性;C可靠性。

9.当电力系统发生故障时,要求继电保护动作,将靠近故障设备的断路器跳开,用以缩小停电范围,这就是继电保护的( A )。

A选择性;B可靠性;C灵敏性。

10.电力系统在运行中,突然短路引起的过电压叫做( C )过电压。

A大气;B操作;C弧光接地。

11.交流电正弦量的三要素指的是( C )。

A、电压、电流、电阻;B、电压、频率、相序;C、幅值、频率、初相位;D、幅值、频率、相序。

12.一般电气设备铭牌上的电压和电流的数值是( C )。

A、瞬时值;B、最大值;C、有效值;D、平均值。

13. 把空载变压器从电网中切除,将引起(B)。

(A)电网电压降低;(B)过电压;(C)过电流;(D)无功减小。

14.变压器发生内部故障时的主保护是(A)。

(A)瓦斯;(B)差动;(C)过流;(D)速断。

15.变压器的温度计,所指示的温度是(A)。

(A)上层油温;(B)铁芯温度;(C)绕组温度;(D)外壳温度。

16.正常运行的发电机,在调整有功负荷时,对发电机无功负荷(B)。

第7讲微机励磁调节器硬件原理

第7讲微机励磁调节器硬件原理

MBD202: Ⅰ.核心控制作用(DSP); Ⅱ.实现A/D采样(MAX125); Ⅲ.实现A、B套双机通讯; Ⅳ.watchdog看门狗监视; Ⅴ.由FPGA实现以下功能: 产生脉冲;实现A/B切换逻辑;测频(UF、UT), 脉冲回读检测;软件故障及watchdog动作输出。
MBD203: Ⅰ.开关量输入; Ⅱ.开关量输出; Ⅲ.与工控机通讯; Ⅳ.+5V、±12V电源检测。 MBD204: Ⅰ.脉冲放大输出; Ⅱ.脉冲切换; Ⅲ.开入(状态/主从)、开出(主从信号); Ⅳ.脉冲回读;Ⅴ.硬件强行置主输出脉冲功能。
脉冲放大板 MBD204
开关量 MBD203
主机板 MBD202
模拟量 MBD201
电源板 MBD207 MBD206 MBD205
脉冲输出 脉冲回读
串口1(与上位机通讯) 串口2(与工控机通讯)
16路开出 16路开入
核心控制 产生脉冲
定子电压:Ua,Ub,Uc 定子电流:Ia,Ib,Ic 转子电流:ILa,ILb,ILc
MBD206:产生五路24V电源,分别用于: a、脉冲电源; b、脉冲检测电源; c、开入(1); d、开入(2); e、输出继电器电源。
MBD205:产生+5V,±12V电源,提供主机工作系 统电源。
MBD201: Ⅰ、将IF,IL通过星格CT(5A/2mA)转变成2mA信号; Ⅱ、将UF1、UF2、US、UT、IF、IL转为低电压信号; Ⅲ、产生UF、UT三相过零方波。
1、硬件资源及其特点
(1) 通道配置: 双微机双自动通道配置; 从电源、输入到脉冲输出各环节均完全独立; 每一自动通道中设有手动控制环节; 通道间相互备用,相互跟踪,主套故障时
无扰切换至从通道。

微机励磁控制器说明书

微机励磁控制器说明书

GDF-2微机励磁控制器(GDF-IGBT)安装使用说明深圳市国立旭振电气技术有限公司一、概述GDF-系列励磁控制器只需要一键启动后,即可实现励磁控制全自动,无人值守运行!▲GDF-系列励磁控制器是2014最新版。

IGBT励磁控制技术为目前较为先进的直流控制技术,现在国内只有少数励磁制造厂家掌握并用于高端励磁控制系统(高压励磁控制系统),原因是技术要求高、制造成本高。

我们将IGBT技术首先用于无刷励磁发电机。

解决了可控硅励磁容易受中频干扰,在满负荷跳闸时失压,无法为向水机提供关机电源等难题。

▲电路板制造时采用元件贴片技术,大大减少了人工插件制作的错误。

解决或修正了旧版本的已知问题。

主要特别功能:1、并网后自动按设定的功率因数值运行。

2、IGBT模块智能控制,不受谐波干扰,可以在180V以下的励磁电压稳定运行。

3、励磁控制回路手动调试功能,方便用户对控制器检查、设置和对发电机充磁。

4、发电机电压恒定、电压快速恢复功能,防止过电压或低电压。

5、自动识别停机过程并进行可调整的灭磁频率控制。

6、“独立小电网运行”功能,通过软件设置可实现该功能,适合工厂自行组合小电网的柴油发电机组并列运行。

7、50HZ或60HZ运行频率适应功能。

8、防止发电机过负荷功能。

二、技术参数1. 适用范围:▲GDF-IGBT适用于励磁电流15A以下、励磁电压180V以下的无刷励磁发电机。

2. 输入信号:▲电流:串接发电机定子C相电流互感器电流,额定电流:5A。

▲电压:发电机A1、B1、N电压400V/230V,电网A2、B2电压400V。

▲并网识别:发电机出口断路器的辅助接点:常开接点。

3. 控制器输出:励磁输出电压串电流表后至发电机的励磁电机。

4. 环境温度: -10°C~+50°C 海拔:2500米以下地区5.外型尺寸:控制器(宽)305 mm×(高)146 mm×(深)240mm6. 开孔尺寸:(宽)264 mm×(高)124 mm(GDF系列全部相同)三、安装接线1、阅读理解接线原理图,按端子接线图接好外引连线。

DEC-2000微机励磁调节器技术说明书

DEC-2000微机励磁调节器技术说明书

DEC-2000发电机励磁调节器技术说明书中国长江动力集团有限公司武汉长动电力电子技术有限责任公司目录第一章前言 (1)第二章装置主要特点 (2)2.1 装置特点 (2)2.2 装置适用范围 (4)第三章主要功能及技术指标 (6)3.1 装置主要功能 (6)3.1.1 调节及控制功能 (6)3.1.2 限制和保护功能 (7)3.1.3 其它辅助功能 (7)3.2 主要技术指标 (8)3.2.1 模数转换器输入参数 (8)3.2.2 开关量输入输出容量 (9)3.2.3 输出参数: (9)3.2.4 网络接口 (9)3.2.5 电源参数 (9)3.2.6 指标参数 (10)第四章系统配置 (11)4.1 电气配置 (11)4.1.1 励磁系统框图 (11)4.1.2 输入输出接口示意图 (11)4.1.3 硬件组成 (12)4.1.4 软件组成 (12)4.2 控制面板说明 (12)4.3 功率单元说明 (14)第五章基本原理 (14)5.1 基本原理 (14)5.2 单板原理 (16)5.3 软件说明 (19)5.3.1 主调度程序 (19)5.3.2 中断程序 (20)第六章键盘、显示及操作 (26)6.1 键盘操作说明 (26)6.2 主画面显示 (27)6.3 主菜单显示 (29)6.3.1 测量显示 (29)6.3.2 参数设置 (30)6.3.3 保护投退 (34)6.3.4 开入状态 (34)6.3.5 传动试验 (35)6.3.6 系统试验 (36)6.3.7 故障追忆 (36)6.3.8 故障波形 (37)6.3.9 事件记录 (38)6.3.10 精度调整 (38)6.3.11 机组参数 (39)6.3.12 系统设置 (39)6.3.13 试验选项 (40)6.3.14 其它试验 (41)第七章上位机监控程序 (42)7.1 主画面 (42)7.2 状态显示 (43)7.3 故障记录及SOE (45)7.4 参数设置 (45)7.5 波形分析 (47)7.6 试验功能 (47)7.7 系统选项 (48)附录一: DCS 关于励磁系统设计指南 (49)附录二: PSS 试验方法及试验步骤 (50)第一章前言DEC-2000 微机励磁调节器是依托中国电力科学研究院的技术研制、开发并生产的新一代微机励磁调节器。

DVR-2000B微机励磁控制系统图

DVR-2000B微机励磁控制系统图

2A 2QS
D
文件代号 姓 名 日 期 设 计 贾民健 2006.03 校 对 丛钱尤 2006.03 审 核 鲁道直 2006.03 会签 DVR-2000B常规型标准审查 用 于 审定
标记 数量
297*420
DVR-2000B微机励磁控制系统图 南京汽轮电机 0NQ.162.552
重 1:1 量
1
2
3
4 5 6 技术要求:1.系统图中的双点划线标注的设备不属于本公司励磁系统配套提供设备。
2.永磁机输出(额定):AC.15A/190V,400Hz。 3.调节器输出(最大):DC.15A 。
G
A

V
1D2:33
A
A
1D2:32
电流 CT
1PA A 1D2:38
1 2 1 2 1 0.5A FL2 FL1 1D2:30 1D2:31 0.5A
1X2:4 +KM 1X2:1 -KM 1X2:2 1X6:1
1D2:34
1D2:36
IFD+
IFD+
设 计 校 对 审 核 会 签 标准 审查 审 定 旧底图总号 底图总号 签名 日期
2X6:1 DC+ 2X9:9
1KKB
DC- 2X9:11
OFF
C
2PV 1 2 V 1QS F2(2A)
1 2
3 1
Y Y
LEM VD
2 1
Y Y
励磁 PT 仪表 PT
+
6 3
DC+ 1X9:9
EX
RX
2

1D2:40
~
DC- 1X9:11
PMG

DVR-2000B就地操作要领(可打印修改)

DVR-2000B就地操作要领(可打印修改)

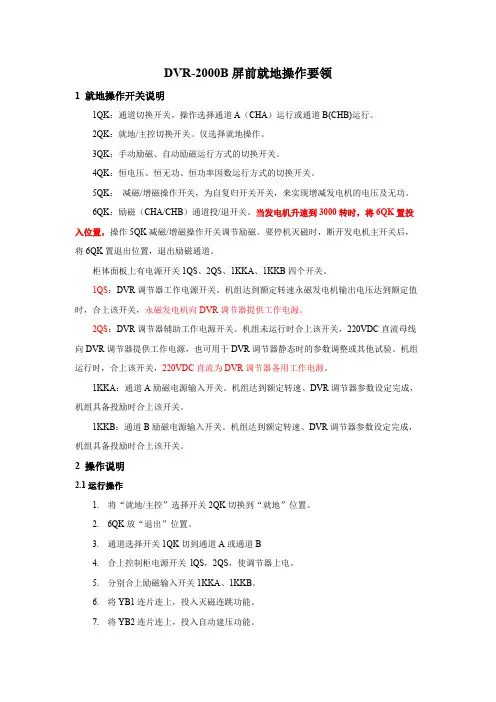

DVR-2000B屏前就地操作要领1 就地操作开关说明1QK:通道切换开关。

操作选择通道A(CHA)运行或通道B(CHB)运行。

2QK:就地/主控切换开关。

仅选择就地操作。

3QK:手动励磁、自动励磁运行方式的切换开关。

4QK:恒电压、恒无功、恒功率因数运行方式的切换开关。

5QK:减磁/增磁操作开关,为自复归开关开关,来实现增减发电机的电压及无功。

6QK:励磁(CHA/CHB)通道投/退开关。

当发电机升速到3000转时,将6QK置投入位置,操作5QK减磁/增磁操作开关调节励磁。

要停机灭磁时,断开发电机主开关后,将6QK置退出位置,退出励磁通道。

柜体面板上有电源开关1QS、2QS、1KKA、1KKB四个开关。

1QS:DVR调节器工作电源开关。

机组达到额定转速永磁发电机输出电压达到额定值时,合上该开关,永磁发电机向DVR调节器提供工作电源。

2QS:DVR调节器辅助工作电源开关。

机组未运行时合上该开关,220VDC直流母线向DVR调节器提供工作电源,也可用于DVR调节器静态时的参数调整或其他试验。

机组运行时,合上该开关,220VDC直流为DVR调节器备用工作电源。

1KKA:通道A励磁电源输入开关。

机组达到额定转速、DVR调节器参数设定完成,机组具备投励时合上该开关。

1KKB:通道B励磁电源输入开关。

机组达到额定转速、DVR调节器参数设定完成,机组具备投励时合上该开关。

2 操作说明2.1运行操作1. 将“就地/主控”选择开关2QK切换到“就地”位置。

2.6QK放“退出”位置。

3.通道选择开关1QK切到通道A或通道B4.合上控制柜电源开关lQS,2QS,使调节器上电。

5.分别合上励磁输入开关1KKA、1KKB。

6.将YB1连片连上,投入灭磁连跳功能。

7.将YB2连片连上,投入自动建压功能。

8.新机组或机组大修后首次开机时,选择手动励磁方式,3QK放“手动”位置。

发电机升速到3000转,将6QK放“投入”位置,用5QK减磁/增磁开关将发电机电压升至额定。

SEC2000微机励磁调节装置

SEC2000微机励磁调节装置

SEC2000微机励磁调节装置用户手册科大创新股份公司科聚分公司二零零三年十月概述SEC2000微机励磁调节器装置以经典和现代控制理论与微机控制技术相结合的新型励磁调节器。

它不但具有常规调节器的全部调节控制功能。

并具有常规调节器所不具备的许多控制、限制、保护和容错等功能。

它是现代同步发电机组较为理想的励磁调节装置。

它适用于各种方式的可控硅励磁,是一种通用性极强的励磁调节装置。

微机励磁调节器以其优良的控制调节规律;完备的限制及保护手段;通用和灵活的系统功能;简单的操作和维护;智能化的试验开发以及高的可靠性为主要特征。

本书将从SEC2000微机励磁调节装置的基本原理,安装操作,投运维护几个方面做一介绍。

使用安装前必须详细的阅读本手册以及有关技术资料,以便对SEC2000微机型调节装置有一较全面的了解。

避免不必要的人为使用错误。

与本手册有关的技术文件:1.SEC2000微机励磁调节装置电路原理图2.SEC2000微机励磁调节器配线表3.EU30 控制器操作说明书第一章装置的特点及适用范围§1-1 主要特点SEC2000微机励磁调节装置是针对同步发电机可控硅励磁而设计的,它的主要特点有:1.较强的通用性和灵活性。

它可适用于各种容量的可控硅励磁的发电机组,适用于自励和它励的可控硅励磁系统;适用于多种系统条件下的运行方式;可根据用户的不同系统要求灵活地组装软件功能模块,满足各种现场要求。

2.较少的硬件。

SEC2000微机励磁调节装置将调节器几乎所有的功能都软件化了。

从而大大减少了硬件的品种和数量。

3.交流采样测量。

对机端电压,定子电流,有功功率和无功功率进行交流量直接测量,由软件进行计算和处理。

算法实现简单独特,响应速度快,测量精度高。

4.调节器以全数字电路为基础,数字式电路消除了模拟式电位器调整带来的烦恼;消除了系统频率和幅值变化所带来的非线性失真,消除了模拟式通道间的不一致性。

提高了同步移相的精确度,提高了触发通道的一致性;提高了系统的抗干扰能力。

发电机励磁系统调试过程中无法升压及无功波动的分析处理

发电机励磁系统调试过程中无法升压及无功波动的分析处理

发电机励磁系统调试过程中无法升压及无功波动的分析处理摘要:本文通过对NES6100系列励磁调节系统调试过程中出现的短路故障进行分析和讨论,并结合积累的运行经验,对其故障诊断技术所存在的问题及其特点进行深入性的探讨。

关键词:励磁系统;触发角;续流电阻;无功波动发电机励磁系统是发电机的重要组成部分,它对发电机自身及电力系统安全稳定运行,起着重要的作用。

发电厂两台发电机励磁系统目前采用南汽DVR-2000B励磁调节器,该系统为2008年投运,已经运行10年。

因寿命到期在近几年运行期间,该励磁系统故障频繁。

针对以上问题,也全方位与使用南汽机组的兄弟厂家技术交流,大部分厂家存在的问题与我公司相同,部分单位已经更换了其他厂家的励磁系统,为解决励磁系统目前存在的问题,确保2#发电机组大修后机组安全、稳定运行。

建议利用大修期间,对励磁系统整体升级改造。

发电厂针对南汽机组配套励磁系统以及我公司其它励磁厂家进行多方面交流,新疆昆玉发电机组及我公司1#TRT机组的励磁系统,均采用北京前锋科技有限公司的产品WKLF-502,均能正常运行。

但是北京前锋励磁系统在南汽25MW三机无刷励磁机组中没有使用业绩,经咨询南京南瑞励磁系统在南汽25MW三机无刷发电机有相关业绩。

17年8月3日~4日,装备部与发电厂一行3人到上海宝钢梅山钢铁公司(简称:梅山钢铁)、国网南瑞集团公司(简称:南瑞集团)对南京梅山钢铁2台南汽25MW三机无刷发电机进行了现场考察,梅山钢铁4#机组2009年投运,5#机组2012年投运,励磁系统均采用南瑞SVAR-2000第二代发电机励磁系统,运行至今未出现任何问题,其发电机、副励磁机、励磁机参数均与我公司2#发电机组一致,证明南汽无刷励磁发电机完全可以采用其它厂家励磁系统,不是仅局限于南汽自身的励磁系统。

根据南京梅山钢铁两台25MW三机无刷励磁发电机的使用情况,以及南瑞励磁系统生产现场考察,南瑞励磁系统在国内使用业绩较突出,南瑞集团从研发、设计、生产、售后等综合实力在国内排名超前,南瑞励磁系统质量可靠,稳定性较强。

DVR-2000B

DVR-2000B
应 用 技术
C hi n a S C i e n c e a n d T e c h n o l o g y R e vi e w
●I
DVR-2 0 0 0 B微 机励 磁调 节器 在 T RT发 电机 组的应 用
袁恒银 张 英 林 刚
崔言宾
郇 立峰
( 莱芜 钢 铁集 团 有限一当发 电机 电流 达到保 护动 作值 时 , 从 而造成 发 电机跳机 。 该装 置 的电源 取 自厂用 变 压器 低压 侧 ( T RT f 氐 压配 电室母 排 ) , 厂用 电设 施在 恢复 瞬间 的浪
涌冲 击需 要 吸收大 量无 功 电流 , 造成 厂用变 压器 上较 大 的电压 降落 , 从 而影 响
3 #T R T发 电机组 近几 年 频繁 出现 非正 常跳 机 , 发 电机不 能正 常解 列 的现 象 , 经过 跟踪 分 析 , 跳 机原 因都 与励 磁系 统有 关 。 1 原 因 分析
原3 #T R T 发 电机组 励磁 系统 采用 的是 MAV R( B ) 自动直 流 电压调 节器 控
D V R一 2 0 0 0 1 3 微 机励 磁 调节 器 , 因励磁 系 统故 障 引起 的T R T 停机 率 降为 零 , 年
可减 少 发 电损 失 3 4 1 . 4 5 5 2 万元。
励磁 装置 的运 行稳 定性 ; 励 磁 电源取 自厂用 变这 个 中间环 节供 电 , 不 但增 加 了 厂用变压 器 的容量 , 而且 受厂 用低压 电器设备 运行 情况 的影响 , 供 电可靠性 差 , 尤 其在 低压 双 电源切 换动 作 时 , 常 常 会造成 发 电机失磁 , 甚 至造 成发 电机 进相 和失步。 D V R一 2 0 0 0 B 微 机励 磁 调节 器 是在 引进 的英 国B RUS H公 司 的MAV R 自动 电压 调节器 技术 的基础 上 , 开发 了适合三机 同轴 无刷励磁 系统 的微机 励磁 调 节器 。 该调 节器具 有模 型更加 清晰准 确 , 测量精度 高 , 数 据处 理能力 强等 诸多 优势, 对 故障 处理 及原 因分 析 带来 了方 便 。

技术问答

技术问答
8. 在发电厂、变电站中,高压熔断器一般作为电压互感器的短路 保护,其熔丝电流一般为0.5 安。
9. 变压器在运行中,如果电源电压过高,则会使变压器的激磁电流 增加 ,铁芯中的磁通密度 增大 。
10. 两台变压器并联运行时,如果 变比 不相等和 接线组别 不相同,将在变压器线圈里产生循环电流。
11. 发电机失磁后转入异步运行,发电机将从系统吸收 无功 功率,供给转子、定子建立磁场,向系统输出 有功 功率。
12. 运行中若发现发电机机壳内有水,应查明原因。如果是由于结露所引起,则应提高发电机的 进水 和 进风 温度。
13. 遇有电气设备着火时,应立即将有关 设备 的电源 切断 ,然后进行 灭火 。
3、 电缆绝缘电阻规定
答:1)摇测之前先将电缆放电,1000V以下电缆用1000V摇表测量,1000V以上电缆用2500V摇表测量。2)额定电压在3KV及以下,绝缘电阻不得低于200兆欧,10KV及以上阻值不得低于400兆欧。3)对高压电缆的绝缘测量,吸收比不得小于1.3 。4)各相绝缘电阻不平衡系数不得大于2.5倍。
2) 检修后及新安装的电机应在送电前测量绝缘。
3) 停电时间超过七天的电动机,在送电前必须测量绝缘。
4) 备用电机在发现其进水、进汽、受潮时,应立即测量其绝缘。
5) 主要辅机设备电动机在定期倒换运行之前,应测量电机绝缘。
9、 高压电机的巡检项目有哪些?
答:(1)监视电动机的电流不应超过允许值,电流表完好不卡涩。
4、 如何装设和拆除接地线?
答:具体做法是:(1)装设和拆除接地线时,必须两人进行。当验明设备确实无电后,应立即将检修设备接地,并将三相短路。(2)装设和拆除接地线均应使用绝缘棒并戴绝缘手套。(3)装设接地线必须先接接地端,后接导体端,必须接触牢固。(4)拆除接地线的顺序与装设接地线相反。

济钢孤网运行系统改造

济钢孤网运行系统改造

浅析济钢孤网运行系统改造摘要针对孤网运行的风险,以提高孤网运行可靠性为目标,对发电机的励磁调节系统、汽轮机的调速控制系统、配电智能稳控系统进行改造,并成功运用在济钢二降压区域电网中。

关键词孤网;励磁系统;调速控制系统;配电智能稳控系统中图分类号 tm732 文献标识码 a 文章编号 1673-9671-(2013)012-0094-01孤网是孤立电网的简称,一般泛指脱离大电网的小容量电网。

最大单机容量小于电网总容量的8%的电网,可以称为大电网;机网容量比大于8%的电网,统称为小网;孤立运行的小网,称为孤网,孤网可分为以下几种情况。

网中有几台机组并列运行,单机与电网容量之比超过8%,称为小网。

网中只有一台机组供电,成为单机带负荷。

甩负荷带厂用电,称为孤岛运行工况,是单机带负荷的一种特例。

企业自备发电厂孤网运行的要点是50hz频率稳定,发电机端电压稳定,这是孤网运行可靠性的根本保证。

为实现频率和机端电压的稳定,下面将从发电机的励磁调节控制系统、汽轮机的调速控制系统、配电智能稳控系统三个方面的改造分别进行简要阐述。

1 发电机的励磁控制系统改造孤网运行对发电机的励磁调节系统响应速度、调节精度、控制功能和检测方式要求越来越高,其目的就是保证当孤网的负荷突变时,励磁系统调节快、特性硬、精度高,将发电机的端电压维持在额定值实现发电机端电压的稳定。

为此将原来的dvr-2000a升级改造为dvr-2000b。

1)只能选择自动励磁方式。

自动励磁方式是发电机输出闭环运行方式,具有强励、强减功能。

当孤网的负荷突增时,尤其是重负荷起来时,发电机的外特性必然是电压和频率下降,dvr-2000b靠快速响应,瞬间增磁,提高发电机端电压至给定值(额定值),并维持稳定。

当孤网的负荷突减时,尤其是重负荷故障被甩掉时,发电机的外特性必然是电压和频率快速上升,dvr-2000b靠快速响应,瞬间减磁,降发电机端电压至给定值(额定值),并维持稳定。

GEX-2000励磁控制系统调节器现场调试方法.

GEX-2000励磁控制系统调节器现场调试方法.

GEX-2000励磁控制系统试验方法目录概述试验操作方法 (1)1.1 短路试验 (2)1.2 5%阶跃试验 (2)1.3 发电机(励磁机)空载时间常数试验 (3)1.4 手/自动切换试验 (4)1.5 通道切换试验(自并励机组) (4)1.6 调节器单柜/双柜切换试验(三机励磁机组) (4)1.7 调差极性检查 (5)1.8 强励试验 (5)1.9 附加保护试验 (5)1.10电压调节精度校验 (7)1.11PID参数整定方法 (8)1.12开环放大倍数计算方法 (8)1.13转子电压负反馈系数 (8)1.14PSS试验 (8)调节器试验操作方法GEX-2000微机励磁调节器,采用大屏幕液晶显示器进行显示,此显示器可以进行图形和文本的两种显示模式。

液晶显示器主要完成人机交互界面的功能。

主要完成测量显示,参数整定,故障显示,事件追忆显示,和键盘结合使用,完成以上功能。

键盘介绍:上、下、左、右键的作用是用于选中菜单,在修改参数时上键用于数字增一,下键用于数字减一,确认键用于确认所选中菜单进入下一级菜单,修改参数时用于确认参数的修改。

Q键为取消键用于退出子菜单返回上一级菜单,在修改参数时用于取消对参数的修改。

复归键用于信号复归。

对应显示量代表意义:UFD:励磁电压IFD:励磁电流UGR:参考电压IFR: 参考电流P:有功功率Q:无功功率ARF:可控硅输出角COS:功率因数ILD:本柜电流UAB1,UBC1,UCA1:量测PT三相线电压UG1:量测PT三相线电压平均值UAB2,UBC2,UCA2:仪表PT三相线电压UG2: 仪表PT三相线电压平均值IA,IB,IC: 定子对应三相电流IG:定子三相电流平均值ILA,ILB: 本柜输出电流及它柜输出电流F0:发电机机端电压频率F1:励磁电源频率URAN:叠加的测试信号UPSS:PSS的输出信号U5V:5V电源U12V:12V电源H0:发热量百分比US:系统侧电压1.1 短路试验做短路试验时,励磁调节系统的运行方式放到手动运行位置(注意,千万不能在自动运行位置,因为这时机端短路,在自动运行方式反馈量没有输出会达到最大值),然后合灭磁开关投入运行,操作时只需要按增/减磁开关就可以调整输出电流的大小。

南汽微机励磁控制柜资料

南汽微机励磁控制柜资料

(可选特殊定货值 1A)
2.2.2 开关量输入输出容量
16路光电隔离输入; 10路开关量输出,其中2路光电隔离输出,8路继电器输出。 触发脉冲:可供单相全控整流桥用的双脉冲,脉冲宽度100us,可同时触发5组以上并联
运行的全控桥。脉冲电源24V,脉冲变压器变比为3:1
2.2.3 网络接口
2.2 主要技术指标 2.2.1 模数转换器输入参数
A/D 采样通道: 16 路 模拟量输入一览:
6
DVR-2000B 微机励磁控制柜使用维护说明书
0NQ.140.417
机端电压PT1: 额定值 105 V
机端电压PT2: 额定值 105 V
定子电流:
额定值 5A
励磁电流:
由本柜的LEM取样
8、可 控 硅 故 障 检 测 9、电 源 检 测 10、旋 转 二 极 管 故 障 报 警
2.1.3 辅助功能
1、故障录波功能。DVR-2000B 微机励磁调节器记录故障前 10 秒故障后 10 秒的测量数 据。记录的量包括,发电机电压 UG1,UG2,自动给定值 UGREF,手动给定值 IFREF,触发 角 ARF,有功功率 P,无功功率 Q,励磁电压 Ufd,励磁电流 Ifd,发电机频率 F0,本通道 输出电流 ILA,它通道输出电流 ILB。基本涵盖了所有模拟量,故障波形能够在控制器自带 的液晶显示器进行显示。故障录波的启动方式分为突变量启动和故障启动两种方式。
7. 美观实用的机箱设计和先进、规范的生产工艺 DVR-2000B 微机励磁调节器 采用标准的 4U 机箱,背插结构,使得信号流流向一致, 减少了信号交叉的影响,提高了系统的抗干扰能力,机箱采用全封闭结构,机箱内集成了励 磁调节器需要的所有板件,自成系统。主要板件全部采用多层电路板,表面贴装工艺。

微机励磁调节器静态调试报告 - 副本

微机励磁调节器静态调试报告 - 副本

一、型号:DVR-2000B微机励磁调节柜用途: #1发电机微机励磁调节
生产厂家:南汽控制装设位置:继保室
二、外观检查:
外观无破损,划伤,字符清晰,紧固件无缺损,安装牢固。

四、微机励磁调节装置检查:
1、直流稳压单元试验
2、开入信号环节测试(A、B套装置均进行测试,励磁调节装置屏就地及操作台远方输入信号均正
永磁机电压输入通道:190V、400Hz,A、B套装置采样显示均正确。

5、表计校验详见励磁柜表计校验报告
6、微机励磁装置静态开环检测:
1)A套装置检测:于永磁机输入电压通道施加400Hz的电压,投入A通道自动励磁状态,测试
2)B套装置检测:于永磁机输入电压通道施加400Hz的电压,投入B通道自动励磁状态,测试
3) 投入A通道自动励磁状态,永磁机输入电压通道施加180V、400Hz的电压。

做以下运行方式
切换,监视输出励磁机励磁电压电压均无明显波动。

①由A套励磁调节器自动运行方式切换到B套励磁调节器自动运行方式。

②由B套励磁调节器自动运行方式切换到B套励磁调节器手动运行方式。

③由B套励磁调节器手动运行方式切换到A套励磁调节器手动运行方式。

④由A套励磁调节器手动运行方式切换到A套励磁调节器自动运行方式。

4)永磁机输入电压通道不加电压,自机端电压通道突加电压,模拟误合发电机出口开关。

微机励磁装置保护动作跳开1KKA、1KKB并经压板失磁联跳发电机出口开关并报通道故障。

5)短接发电机保护出口动作开入信号,微机励磁装置保护动作跳开1KKA、1KKB并经压板失磁联跳发电机出口开关并报通道故障。

CDX 2000B辅助测量仪产品说明书

CDX 2000B辅助测量仪产品说明书

5 user settings: – 450, – 300, – 1uracy:
± 0.3 volt
LONG-TERM STABILITY ± 0.5% (over one year)
STABILIZATION TIME
± 0.1% (IEC 60731 requirement: ± 0.5% of value at 1 hr for measurements taken at 15 min and 6 hrs)
Features and Benefits
Unique Timing Capabilities
• The unique timing feature is ideally suited for HDR
brachytherapy calibration measurements. The CDX 2000B can capture charge for a selected amount of time during an exposure, thereby eliminating end effects or other variable portions of an exposure.
minimizes the need to switch screens
• User activated, automatic zeroing function
Measure with Confidence
• Designed to exceed AAPM, ADCL and reference grade
zeroing
Automatic zero function, user activated
Dimensions

发电机操作规程

发电机操作规程

发电机操作规程第一节发电机起动前的准备一、收回系统工作票,拆除短路线、接地线和临时安全措施,恢复常设遮栏及标示牌。

二、应进行下列检查:(一)发电机、励磁机应清洁。

(二)发电机及励磁机轴承、绝缘垫,没有被金属短路现象。

(三)轴接地电刷及测量电刷应接触良好。

(四)发电机中性点导出线,消弧线圈应完好。

(五)发电机各种表计齐全,接线牢固,指针应指在零位。

温度指示与周围温度相近似。

(六)发电机保护定值、保护压板投入正确。

(七)发电机空冷器室清洁无杂物,无漏水。

(八)二次线无松动脱落现象,电流互感器端子不开路。

(九)发电机主开关、隔离开关、互感器位置指示及各种信号正确。

三、发电机及系统检查完毕后,分别测量下列设备的绝缘电阻:四、发电机静子回路使用1000-2500伏摇表,其绝缘电阻值,每千伏工作电压不低于1兆欧。

吸收比R60/R15≥1.3。

五、发电机转子及励磁回路测量绝缘电阻使用500伏摇表测量绕组、整流环对地绝缘电阻。

主励磁机做耐压或测量绕组的绝缘电阻时,一定要将被测部分与整流元件分开或短路,其绝缘电阻值不低于 1兆欧。

六、发电机静子或励磁回路,绝缘电阻不合格时应报告值长,并通知检修进行处理,未经领导批准,机组不准起动。

七、发电机起动前,检查发电机出口电压互感器高、低压保险应上好,将小车摇至工作位置,合上所有的直流开关,发电机冷却系统应正常。

新装或检修后的发电机小车开关推入工作位置之前应做好下列试验:(一)继电保护传动试验。

(二)励磁开关与主开关及机、电联锁试验。

第二节发电机起动、升压与并列一、发电机一经转动,不准任何人在转子、静子回路上工作(特殊规定者除外)。

二、发电机转速升到1000转/分时,进行下列检查:(一)发电机端盖等无漏风处。

(二)听发电机励磁机声音应正常,没有磨擦异响。

(三)检查发电机接地碳刷、测量碳刷清洁无跳动、连接线无断线现象。

(四)冷风室应严密,内部无漏水。

(五)检查完毕后定速前,先检查发电机主开关(52G)在试验位置、然后将发电机隔离开关(52S)摇至工作位置、将发电机主开关(52G)推入工作位置。

SEC2000微机励磁调节装置

SEC2000微机励磁调节装置

SEC2000微机励磁调节装置用户手册科大创新股份公司科聚分公司二零零三年十月概述SEC2000微机励磁调节器装置以经典和现代控制理论与微机控制技术相结合的新型励磁调节器。

它不但具有常规调节器的全部调节控制功能。

并具有常规调节器所不具备的许多控制、限制、保护和容错等功能。

它是现代同步发电机组较为理想的励磁调节装置。

它适用于各种方式的可控硅励磁,是一种通用性极强的励磁调节装置。

微机励磁调节器以其优良的控制调节规律;完备的限制及保护手段;通用和灵活的系统功能;简单的操作和维护;智能化的试验开发以及高的可靠性为主要特征。

本书将从SEC2000微机励磁调节装置的基本原理,安装操作,投运维护几个方面做一介绍。

使用安装前必须详细的阅读本手册以及有关技术资料,以便对SEC2000微机型调节装置有一较全面的了解。

避免不必要的人为使用错误。

与本手册有关的技术文件:1.SEC2000微机励磁调节装置电路原理图2.SEC2000微机励磁调节器配线表3.EU30 控制器操作说明书第一章装置的特点及适用范围§1-1 主要特点SEC2000微机励磁调节装置是针对同步发电机可控硅励磁而设计的,它的主要特点有:1.较强的通用性和灵活性。

它可适用于各种容量的可控硅励磁的发电机组,适用于自励和它励的可控硅励磁系统;适用于多种系统条件下的运行方式;可根据用户的不同系统要求灵活地组装软件功能模块,满足各种现场要求。

2.较少的硬件。

SEC2000微机励磁调节装置将调节器几乎所有的功能都软件化了。

从而大大减少了硬件的品种和数量。

3.交流采样测量。

对机端电压,定子电流,有功功率和无功功率进行交流量直接测量,由软件进行计算和处理。

算法实现简单独特,响应速度快,测量精度高。

4.调节器以全数字电路为基础,数字式电路消除了模拟式电位器调整带来的烦恼;消除了系统频率和幅值变化所带来的非线性失真,消除了模拟式通道间的不一致性。

提高了同步移相的精确度,提高了触发通道的一致性;提高了系统的抗干扰能力。

DVR-2000B微机励磁调节器解读

DVR-2000B微机励磁调节器解读

0NQ.140.417 DVR-2000B微机励磁控制柜使用维护说明书南京汽轮电机(集团)有限责任公司南京汽轮电力控制有限公司编制丛钱尤2006.03校对贾民健2006.03审核鲁道直2006.03标准巫旭明2006.04审定姜兴林2006.04批准目录第一章概述及适用范围 31.1 概述 31.2 适用范围 41.3 运行环境 4 第二章主要功能及技术指标 52.1 主要功能 52.2 主要技术指标 6 第三章主要配置93.1 DVR-2000B电气配置93.2 结构配置10 第四章基本原理134.1 概述134.2 工作原理144.3 软件说明16 第五章显示及操作说明215.1 开机画面215.2 主画面显示215.3 主菜单显示235.4 就地操作开关说明325.5 主控操作开关说明325.6 操作说明325.7 日常维护34第一章概述及适用范围1.1概述DVR-2000B微机励磁调节器是我公司在引进的英国BRUSH公司的MA VR自动电压调节器技术的基础上,开发了适合我公司的三机同轴无刷励磁系统的微机励磁调节器。

它继承了第一代DVR-2000A系列微机励磁调节器的全部调节、控制及限制保护功能,并结合了几百台套的现场运行经验的基础上开发研制的升级换代产品。

DVR-2000B微机励磁调节器具有以下特点:1.模型清晰、准确DVR-2000B微机励磁调节器所采用的计算模型均经过计算机仿真和动态信号分析仪实测证明该模型在离散化过程中误差小,精度高。

2.测量精度高DVR-2000B微机励磁调节器采用每周波24点交流采样,快速傅立叶变换,完全消除了零漂等对测量精度的影响,同时采用高速14位A/D变换器,保证了测量通道的精度和快速性。

3.强大的网络功能DVR-2000B微机励磁调节器具有强大的通讯功能,双通道的调节器之间通过可靠的现场总线CAN-BUS进行连接,实现数据共享和协调控制。

每个控制通道都提供两个独立、并进行隔离的RS232和485接口。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

0NQ.140.417 DVR-2000B微机励磁控制柜使用维护说明书南京汽轮电机(集团)有限责任公司南京汽轮电力控制有限公司编制丛钱尤2006.03校对贾民健2006.03审核鲁道直2006.03标准巫旭明2006.04审定姜兴林2006.04批准目录第一章概述及适用范围 31.1 概述 31.2 适用范围 41.3 运行环境 4 第二章主要功能及技术指标 52.1 主要功能 52.2 主要技术指标 6 第三章主要配置93.1 DVR-2000B电气配置93.2 结构配置10 第四章基本原理134.1 概述134.2 工作原理144.3 软件说明16 第五章显示及操作说明215.1 开机画面215.2 主画面显示215.3 主菜单显示235.4 就地操作开关说明325.5 主控操作开关说明325.6 操作说明325.7 日常维护34第一章概述及适用范围1.1概述DVR-2000B微机励磁调节器是我公司在引进的英国BRUSH公司的MA VR自动电压调节器技术的基础上,开发了适合我公司的三机同轴无刷励磁系统的微机励磁调节器。

它继承了第一代DVR-2000A系列微机励磁调节器的全部调节、控制及限制保护功能,并结合了几百台套的现场运行经验的基础上开发研制的升级换代产品。

DVR-2000B微机励磁调节器具有以下特点:1.模型清晰、准确DVR-2000B微机励磁调节器所采用的计算模型均经过计算机仿真和动态信号分析仪实测证明该模型在离散化过程中误差小,精度高。

2.测量精度高DVR-2000B微机励磁调节器采用每周波24点交流采样,快速傅立叶变换,完全消除了零漂等对测量精度的影响,同时采用高速14位A/D变换器,保证了测量通道的精度和快速性。

3.强大的网络功能DVR-2000B微机励磁调节器具有强大的通讯功能,双通道的调节器之间通过可靠的现场总线CAN-BUS进行连接,实现数据共享和协调控制。

每个控制通道都提供两个独立、并进行隔离的RS232和485接口。

非常方便的实现励磁调节器与上位管理机的通讯以及与电厂DCS系统的连接。

4.方便、友好的人机界面DVR-2000B微机励磁调节器采用大屏幕液晶显示器(240*128),采用树型菜单结构,方便直观,可以结合键盘进行参数整定,测量显示,试验控制等功能,并能在此屏幕上显示试验波形和故障波形,以及故障类型和事件SOE。

5. 国内速度最快的励磁调节器DVR-2000B微机励磁调节器的CPU采用美国TI公司的32位DSP产品,主频最高可达150MHz,DSP强大的数据处理能力及快速的浮点计算为励磁调节器模型的精确数字化和励磁调节器其它辅助功能的实现提供了保证。

6.高度集成化的硬件设计DVR-2000B微机励磁调节器采用超大规模逻辑器件CPLD,该器件通过灵活编程能实现传统的数十个芯片组合才能完成的功能,一个芯片即完成了CPU的所有外围电路。

硬件的简单大大的减少了装置的故障点,提高了系统的整体可靠性。

7.美观实用的机箱设计和先进、规范的生产工艺DVR-2000B微机励磁调节器采用标准的4U机箱,背插结构,使得信号流流向一致,减少了信号交叉的影响,提高了系统的抗干扰能力,机箱采用全封闭结构,机箱内集成了励磁调节器需要的所有板件,自成系统。

主要板件全部采用多层电路板,表面贴装工艺。

1.2 适用范围DVR-2000B微机励磁调节器适用于3MW~60MW三机无刷励磁系统,其中单相永磁机的频率为400Hz。

1.3 运行环境1、海拔高度不超过1000米。

2、环境温度-10℃~40℃。

3、相对湿度不大于90%。

4、没有火灾及爆炸危险的场所。

5、无导电尘埃及化学腐蚀气体的场所。

6、无强的电磁干扰的场所。

第二章主要功能及技术指标2.1主要功能DVR-2000B微机励磁控制柜的基本任务是维持发电机的机端电压恒定、通过合理的调差设置保证并列运行的机组间无功功率的合理分配,通过快速的励磁响应提高电力系统的暂态稳定和静态稳定。

除了以上基本的控制调节功能外,DVR-2000B微机励磁调节器还具有故障录波、事件记录、系统自检等辅助功能。

2.1.1调节及控制功能1、自动运行方式即发电机恒机端电压PID调节;2、手动运行方式即发电机恒励磁电流PID调节;3、发电机恒功率因数运行;4、发电机恒无功运行;5、自动、手动之间相互跟踪,实现各种方式下无扰动切换;6、通道之间相互跟踪,实现通道之间无扰动切换;7、发电机恒定触发角运行;8、无功调差调节,可任意设置正、负调差方向,调差系数0-15%任意调节,级差0.1%;9、完成发电机在空载、负载等工况下的机组稳定运行及无功的平滑调节;10、参数的在线修改及记录,保证掉电数据不遗失;11、可通过串行口将DVR-2000B调节器接入电厂DCS系统,将调节过程中的数据实时传送到上位机;2.1.2限制和保护功能1、PT断线保护2、V/Hz保护(伏赫比保护)U/F的比值,大于比值保护动作。

当机组频率降低的时候,为了使机组的机端电压保持恒定,励磁系统将会增加励磁电流。

此时,如果机组在低频率的情况下使机端电压保持在额定值,那么对机组及所有与机组相连的变压器和其他电气设备而言,将有可能出现过磁通现象(尤其是发变组中的主变压器),从而对机组及变压器等造成损坏。

防止过励磁而出现附加发热,损坏机组绝缘。

在发电机和变压器中有U=4.44fwΦf与匝数W不变的情况下,磁通量Φ与电压U成正比,那么u/f就是限制了最大磁通量的数值,也就是过激磁,从当转速超过额定频率到给定值时,给定值被限制在给定值上限,若频率低于正常值,给定点按设定的斜率减小,在约4%额定频率时电压减小到0,这一点确保了转子在静止时调节器停止工作。

3、过励限制与保护分为顶值电流瞬时限制和过励反时限限制两种功能。

无刷交流励磁机励磁系统采用励磁机励磁电流作为过励磁限制控制量。

励磁电流超过定值后,增加无功应该无效,处理为减小到定值以内。

4、欠励限制及保护5、空载过电压保护6、触发脉冲丢失的检测7、通讯故障检测8、可控硅故障检测9、电源检测10、旋转二极管故障报警2.1.3辅助功能1、故障录波功能。

DVR-2000B微机励磁调节器记录故障前10秒故障后10秒的测量数据。

记录的量包括,发电机电压UG1,UG2,自动给定值U GREF,手动给定值IF REF,触发角ARF,有功功率P,无功功率Q,励磁电压U fd,励磁电流I fd,发电机频率F0,本通道输出电流ILA,它通道输出电流ILB。

基本涵盖了所有模拟量,故障波形能够在控制器自带的液晶显示器进行显示。

故障录波的启动方式分为突变量启动和故障启动两种方式。

2、试验录波功能,DVR-2000B微机励磁调节器能够通过手动启动的方式记录试验时的波形,如10%阶跃响应,自动升压,手动升压,零起升压,空载,短路,灭磁,手自动切换,通道切换,频率特性,强励,欠励,无功调差,甩负荷等记录时间为试验启动前1秒,试验启动后19秒的时间,记录的量同故障录波。

显示方式同故障录波。

3、故障记录,能够按先进先出的原则记录20次故障动作值,及故障时间(精确到毫秒),及故障类型,所有信息均可在液晶显示或上位机上进行显示。

4、事件记录,能够按先进先出的原则记录20次事件发生的类型和动作时间(精确到毫秒)例如灭磁开关的分合,通道的投入/退出,运行方式切换,手自动的切换。

5、强大的通讯功能,DVR-2000B微机励磁调节器采用标准的MODBUS协议,可以通过灵活的通讯方式,RS232,RS485,CAN,进行通道之间的通讯以及DVR-2000B微机励磁调节器与DCS系统或电厂其它监控系统的接口。

6、软件电位器功能,所有模拟量的处理回路均取消电位器,改为能够在菜单上整定的软件电位器,调试工作由此变的更加轻松灵活。

7、强大试验功能,通过DVR-2000B微机励磁调节器上的键盘操作,方便的进行各项试验,如开关量传动试验、过励限制、欠励限制、阶跃响应试验(单位阶跃函数输入的零状态响应)、空载实验、短路试验、自动升压试验,灭磁试验等,并能进行自动录波。

2.2主要技术指标2.2.1模数转换器输入参数A/D 采样通道:16 路模拟量输入一览:机端电压PT1:额定值100 V机端电压PT2:额定值 100 V定子电流:额定值5A励磁电流:由LEM来2.2.2 开关量输入输出容量16路光电隔离输入;10路开关量输出,其中2路光电隔离输出,8路继电器输出。

触发脉冲:可供单相全控整流桥用的双脉冲,脉冲宽度100us,可同时触发5组以上并联运行的全控桥。

脉冲电源24V,脉冲变压器变比为3:12.2.3 网络接口串口1:RS-232 (隔离)串口2:RS-485 (隔离)CAN总线:CANH,CANL(隔离)通讯协议:标准Modbus协议2.2.4 电源参数工作交流电源:永磁发电机输出工作直流电源:DC220V±20%,(或DC110V±20%),2A辅助交流电源:厂用AC220V±15%, 2A2.2.5 指标参数DVR-2000B微机励磁控制柜全面符合或优于GB/T 7409.3-1997 大、中型同步发电机励磁系统技术要求。

具体指标参数如下:(1) CPU类型:32位高速DSP芯片(2) CPU速度:最高150MHz(3)可控硅控制角α分辨率:0.0048度/码(4)A/D 转换量分辨率:2-14,16 路。

(5)控制计算调节速度:3.3 ms(6)调压范围:10%~130%(7)调压精度:<0.5%(8)移相范围:0~170°。

上下限值可程序设置(9)调差:软件无功调差、正负大小任选级差为±1%。

(10)频率特性:频率每变化1%,发电机端电压变化不大于额定值的±0.25%。

(11)整定值调节速度:可编程,满足不大于1% /s,不少于0.3% /s。

(12)在空载额定电压情况下,当发电机给定阶跃为±10%时,发电机电压超调量小于阶跃量的30%,振荡次数小于2次,调节时间小于5s。

(13)当发电机零起升压时,机端电压超调量不超过额定电压的10%,振荡次数小于2次,调节时间小于10s。

(14)工作方式:主、备用。

第三章 主要配置3.1 DVR-2000B 电气配置DVR-2000B 微机励磁控制系统以简单、可靠为原则,可针对不同的励磁方式进行相应的励磁系统配置。

本章就以三机无刷励磁系统为例作一介绍。

3.1.1 励磁系统工作方式图 4-1 是DVR-2000B 微机励磁控制系统 应用于三机无刷励磁方式时的系统方框图。

在无刷励磁方式下DVR-2000B 微机励磁调节器工作在主、备用方式。

主、备通道相互通讯,备用通道作为热备用跟踪工作通道,并能进行无扰动切换。
