自动增益控制AGC
自动增益控制(AGC)
任务一自动增益控制（AGC）电路任务引入在调幅接收机接收电台信号时，由于各发射台功率有大有小，发射台离接收机的距离远近不一，无线电波传播过程中的多径效应和衰落等原因，使接收天线上感生的有用信号强度相差非常悬殊，而且往往有很大的起伏变化（约为～倍），有可能在接收微弱信号时造成某些电路（例如检波器）不能正常工作而丢失信号，而在接收强信号时造成放大电路的阻塞（非线性失真）。
为此在接收设备中几乎无例外的都必须采用自动增益控制电路，用来压缩有用信号强度的变化范围。
任务分析自动增益控制（AGC）电路的作用是能根据输入信号的电压的大小，自动调整放大器的增益，使得放大器的输出电压在一定范围内变化。
自动增益控制（AGC）电路是无线电接收设备中的重要电路，用来保证接收幅度的稳定。
它一般由电平检测器（峰值检波电路）、低通滤波器、直流放大器、电压比较器、控制电压产生器和可控增益放大器组成。
其中可控增益放大器是实现增益控制的关键。
相关知识一、自动增益控制电路（AGC）的工作原理1．AGC的作用自动增益控制电路的作用，是在输入信号幅度变化很大的情况下，自动保持输出信号幅度在很小范围内变化的一种自动控制电路。
2．AGC的组成框图自动增益控制电路的组成框图如图3-5-2所示。
图3-5-2 自动增益控制电路的组成框图由图可见，自动增益控制电路可以看成由反馈控制器和（控制）对象两部分组成，其中反馈控制器由电平检测器、低通滤波器、直流放大器、电压比较器和控制电压产生器组成，被控对象是可控增益放大器。
可控增益放大器的输入信号就是AGC电路的输入信号，其输出信号，其增益为增益受控制电压的控制，控制电压是由电压比较器产生的误差电压经控制电压产生器变换后得到的，增益可写成或，它是误差电压（或控制电压）的函数。
也可以直接用误差电压控制可控增益放大器的增益。
3．AGC各单元电路的功能与基本工作原理（1）电平检测器电平检测器的功能是检测出输出信号的电平值，通常由振幅检波器实现，它的输出与输入信号电平成线性关系，其输出电压为。
自动增益控制(AGC)
自动增益控制（AGC）电路自动增益控制（AGC）电路是无线电接收设备中的重要电路，用来保证接收幅度的稳定。
自动增益控制（AGC）电路的作用是能根据输入信号的电压的大小，自动调整放大器的增益，使得放大器的输出电压在一定范围内变化。
它一般由电平检测器（峰值检波电路）、低通滤波器、直流放大器、电压比较器、控制电压产生器和可控增益放大器组成。
其中可控增益放大器是实现增益控制的关键。
一、自动增益控制电路（AGC）的工作原理(一)AGC的作用自动增益控制电路的作用，是在输入信号幅度变化很大的情况下，自动保持输出信号幅度在很小范围内变化的一种自动控制电路。
自动增益控制电路可以看成由反馈控制器和（控制）对象两部分组成，其中反馈控制器由电平检测器、低通滤波器、直流放大器、电压比较器和控制电压产生器组成，被控对象是可控增益放大器。
可控增益放大器的输入信号就是AGC电路的输入信号.(二)AGC各单元电路的功能与基本工作原理1.电平检测器电平检测器的功能是检测出输出信号的电平值，通常由振幅检波器实现，它的输出与输入信号电平成线性关系，其输出电压为。
2.低通滤波器环路中的低通滤波器具有非常重要的作用。
由于发射功率变化、距离远近变化、电波传播衰落等引起信号强度的变化是自动增益控制电路需要进行控制的范围，这些变化比较缓慢，而当输入为调幅信号时，调幅波的幅值变化是传递信息的有用幅值变化．这种变化不应被自动增益控制电路的控制作用减弱或抵消（此现象称为反调制），由于两类信号的变化频率不同，就可以恰当选择环路的频率响应特性，适当地选择低通滤波器的传输特性，使环路对高于某一频率的调制信号的变化无响应，而对低于这一频率的缓慢变化具有抑制作用。
3.直流放大器直流放大器将低通滤波器输出的电平值进行放大后送至电压比较器，由于电平检测器输出的电平信号的变化频率很低，例如几赫左右，所以一般均采用直流放大器进行放大。
4.电压比较器经直流放大器放大后的输出电压与给定的基准电压进行比较，输出误差信号电压，当电压比较器增益为时，服从下列关系式5.控制电压产生器控制电压产生器的功能是将误差电压变换为适合可变增益放大器需要的控制电压，这种变换可以是幅度的放大或电压极性的变换。
AGC工作原理
AGC工作原理一、概述自动增益控制（Automatic Gain Control，简称AGC）是一种电子电路技术，用于控制信号的增益，使其保持在一个合适的范围内，以确保信号在传输过程中的稳定性和可靠性。
AGC广泛应用于无线通信系统、音频处理设备、雷达系统等领域。
二、AGC的作用AGC的主要作用是自动调整信号的增益，使信号的幅度保持在一个合适的范围内。
在接收信号时，由于信号的传输距离、天线接收效果等因素的影响，信号的强度可能会发生变化，这会导致信号的幅度不稳定。
AGC通过不断监测信号的强度，并根据设定的阈值来调整信号的增益，使信号的幅度保持在一个适当的范围内，从而提高信号的质量和可靠性。
三、AGC的工作原理AGC的工作原理可以分为以下几个步骤：1. 信号检测AGC首先对输入信号进行检测，以获取信号的强度信息。
常用的信号检测方法包括峰值检测、均方根检测等。
通过检测信号的强度，AGC可以了解信号的幅度变化情况。
2. 判断信号强度AGC将检测到的信号强度与预设的阈值进行比较，以判断信号的强度是否超出了合适的范围。
如果信号强度过大或过小，就需要进行增益调整。
3. 增益调整根据信号的强度判断结果，AGC会自动调整信号的增益。
当信号强度过大时，AGC会减小增益，以避免信号过载；当信号强度过小时，AGC会增加增益，以提升信号的强度。
4. 反馈控制为了实现增益的自动调整，AGC通常会引入反馈控制回路。
反馈控制回路会根据增益调整的结果，向增益控制电路提供相应的控制信号，以实现对增益的精确控制。
5. 增益平滑为了避免增益的突变对信号造成干扰，AGC通常会引入增益平滑技术。
增益平滑技术可以使增益的调整更加平滑，减少对信号的干扰。
四、AGC的应用AGC在无线通信系统中起着重要的作用。
在无线通信中，由于信号的传输距离和环境变化等因素的影响，接收到的信号强度可能会发生较大的变化。
AGC可以自动调整接收信号的增益，使信号的强度保持在一个合适的范围内，从而提高通信的质量和可靠性。
agc概念 -回复
agc概念-回复AGC（全称为自适应增益控制）是一种用于通信系统中的技术，旨在实现信号的有效传输。
在这篇文章中，我们将探讨AGC的概念、原理、应用以及其优点和限制。
一、概念：AGC指的是自适应增益控制，是一种自动控制技术，用于调整接收机的增益，以便在接收信号强度变化的情况下，保持输出信号的稳定水平。
AGC基于反馈机制，通过不断调整信号增益，使得输入信号的强度得到自动调整，适应不同的信号状况。
二、原理：AGC技术主要基于以下几个原理：首先，它通过监测输入信号的强度来获取频率上的变化。
其次，它通过对信号增益的调整来保持输出信号的稳定性。
最后，它可以通过让用户设定输出信号的目标强度来实现自适应的功率控制。
三、应用：AGC技术在通信系统中具有广泛的应用。
在广播接收机中，AGC技术可以确保接收到的信号始终保持在合适的强度范围内，不会因为信号强度的变化而产生噪音或失真。
在移动通信系统中，AGC技术可以根据信号前进和传播的损耗，自动调整接收机的增益，保证信号的清晰度和质量。
此外，在雷达和卫星通信等领域中，AGC技术也扮演着重要的角色。
四、优点：AGC技术具有许多优点。
首先，它可以在不同信号强度下自动调整增益，确保接收到的信号始终保持恰当的水平。
其次，AGC技术可以有效抑制噪声和失真，提供更清晰、更稳定的信号质量。
此外，它还可以适应不同信号环境，具备很强的适应性和灵活性。
五、限制：尽管AGC技术的应用范围广泛且有利于信号的传输，但也存在一些限制。
首先，AGC技术需要一定的时间来检测和调整增益，因此在信号快速变化的情况下，可能无法实时响应。
其次，在复杂的多径传播环境中，AGC技术可能会面临挑战，因为不同路径的信号强度可能会导致误判和不准确的调整，从而影响信号质量。
综上所述，AGC技术是一种在通信系统中广泛应用的技术，通过自动调整信号增益来确保接收到的信号始终保持在合适的强度范围内。
它具有许多优点，如确保信号的稳定性和质量，适应不同的信号环境等，但也存在一些限制，如对信号变化的响应时间和复杂环境下的适应性。
AGC工作原理
AGC工作原理标题：AGC工作原理引言概述：自动增益控制（AGC）是一种在无线通信系统中用于调整接收信号强度的技术。
AGC工作原理的理解对于优化无线通信系统的性能至关重要。
本文将详细介绍AGC的工作原理及其在无线通信系统中的应用。
一、AGC的基本原理1.1 AGC的作用AGC的主要作用是自动调整接收信号的增益，以保持接收信号在一个合适的范围内，避免信号过强或过弱导致通信质量下降。
1.2 AGC的实现方式AGC可以通过控制接收机的增益器来实现，也可以通过调整数字信号处理器中的增益参数来实现。
1.3 AGC的优点AGC可以提高系统的动态范围，使系统对不同信号强度的适应性更强，同时还可以减少信号失真和干扰。
二、AGC的工作过程2.1 信号检测AGC首先需要对接收到的信号进行检测，以确定信号的强度。
2.2 增益调整根据信号的强度，AGC会自动调整接收信号的增益，使信号保持在一个合适的水平。
2.3 反馈控制AGC会根据接收到的反馈信息不断调整增益，以确保信号质量稳定。
三、AGC在无线通信系统中的应用3.1 提高接收灵敏度AGC可以提高接收机对弱信号的接收灵敏度，从而改善通信质量。
3.2 降低信号失真通过自动调整信号增益，AGC可以避免信号过强导致的信号失真问题。
3.3 减少干扰AGC可以根据信号强度自动调整接收信号的增益，避免受到外部干扰的影响。
四、AGC的性能指标4.1 动态范围AGC的性能可以通过其动态范围来衡量，动态范围越大，系统对不同信号强度的适应性越强。
4.2 响应速度AGC的响应速度也是衡量其性能的重要指标，响应速度越快，系统对信号强度变化的适应性越强。
4.3 稳定性AGC在不同工作环境下的稳定性也是一个重要的性能指标，稳定性越好，系统的性能表现也越稳定。
五、结语AGC作为一种重要的信号处理技术，在无线通信系统中发挥着重要作用。
通过了解AGC的工作原理及其应用，可以更好地优化无线通信系统的性能，提高通信质量和稳定性。
agc 概念、avc 概念 -回复
agc 概念、avc 概念-回复Agc（自动增益控制）概念：AGC，全称为自动增益控制（Automatic Gain Control），是一种广泛应用于无线通信领域的调节技术。
它的作用是自动调整接收信号的增益，以确保信号质量的稳定性，减少信号丢失和干扰，并提高信号的可靠性和稳定性。
AGC 系统通过动态地调整接收信号的放大倍数，使其适应信号强度的变化，并将其维持在合适的范围内。
AGC 系统一般包含四个主要组件：前端电路、环路滤波器、放大器以及反馈控制系统。
首先，前端电路任务是从接收到的信号中提取出需要调节的信号，并将其传递给环路滤波器。
环路滤波器的作用是平滑调节信号的变化，并将其输入到放大器中。
接下来，放大器通过增大或减小电流或电压信号的幅度，以达到调整信号增益的目的。
这样一来，通过对放大器输出信号进行调节，可以将其控制在一个合适的范围内。
最后，反馈控制系统的作用是监测放大器输出信号的强度，并根据反馈信息调整放大器的增益，以确保输出信号的稳定性。
反馈控制系统通常会根据放大器输出信号的强度与设定的参考信号进行比较，从而确定放大器的增益值，并相应地调节。
AGC 的工作原理可以简要概括如下：当接收到的信号强度较弱时，AGC 系统会增加放大器的增益，以提升信号的强度；而当接收到的信号强度较强时，AGC 系统会减小放大器的增益，以避免信号过于强大而引起的失真和干扰。
AGC 技术的应用非常广泛，特别是在无线通信领域。
在无线通信系统中，由于无线信号传播过程中遇到的路径损耗、衰落以及多路径干扰等环境因素的影响，信号强度往往具有较大的变化范围。
AGC 技术能够很好地应对这种变化，通过实时调节增益，保持接收信号的稳定性，减少丢失和干扰，从而提高通信质量和可靠性。
Avc（自动音量控制）概念：AVC，全称为自动音量控制（Automatic Volume Control），是一种常见的音频信号处理技术。
它主要用于调节音频信号的音量，以达到平衡和统一的音频输出效果。
agc 概念、avc 概念 -回复
agc 概念、avc 概念-回复AGC概念及其应用AGC，全称为自动增益控制（Automatic Gain Control），是一种电子设备中常见的控制技术。
它的主要作用是在信号处理过程中自动调整输入信号的增益，以确保输出信号在一个合理的范围内，并有效避免过大或过小的信号失真。
在电信领域中，AGC技术广泛应用于无线通信、音频处理以及视频处理等方面。
它能够自动调节信号的增益，使得输入信号在不同条件下都能够保持在一个适当的幅度范围内，从而提高信号传输的质量。
AGC技术通过实时监测输入信号的幅度，并根据预设的参数自动调整放大器的增益，使得输出信号的幅度能够稳定在一个合适的值。
AGC对于解决信号动态范围不一致的问题非常重要。
在无线通信中，信号的强度会受到多种因素的影响，如距离、障碍物以及信号传播路径的多样性等。
如果不进行增益控制，信号可能会因为过大或过小而无法被正确解码或者传输。
通过使用AGC技术，可以减小信号幅度的波动，使得接收端能够更好地辨识信号内容。
在音频处理方面，AGC技术可以有效提高音频质量。
在录音过程中，声音强度可能会发生变化，如人的说话音量的大小不一。
如果不进行增益控制，声音的强度波动可能会导致失真，影响听众的体验。
AGC技术能够根据输入信号的强度自动调整增益，使得输入信号在不同音频强度下都能够保持在一个适当的范围内，从而提高音频的质量。
在视频处理方面，AGC技术也扮演着重要的角色。
在监控摄像头中，由于光照条件的不同，图像的亮度强度也会不断变化。
如果不进行增益控制，图像的亮度可能会过亮或过暗，影响图像质量，甚至导致细节无法清晰辨认。
AGC技术能够自动调整图像的亮度增益，确保图像能够在不同光照条件下都能够保持适当的亮度水平。
综上所述，AGC技术在电信领域的应用非常广泛，对于提高信号质量和减少失真非常关键。
它能够在多种条件下自动调整信号的增益，保证信号能够适应不同动态范围的变化，从而提高通信质量、音频质量和视频质量等。
agc调频指标 -回复
agc调频指标-回复AGC调频指标（Automatic Gain Control，自动增益控制）是指通过对音频信号的增益进行自动调节，以保持信号在恒定的级别上的控制技术。
AGC调频指标在广播、音频处理和通信等领域有广泛应用，并在提高音频质量和减少信号失真方面发挥着重要作用。
AGC调频指标的基本原理是通过对输入信号进行持续监测，然后根据监测结果对信号的增益进行调整，使其保持在一个合适的动态范围内。
这样可以防止信号过强或过弱，避免信号衰减或者过载引起的失真和噪声。
AGC调频指标的实现一般包括三个主要的步骤：输入信号监测、增益调整和输出控制。
具体来说，以下是对这些步骤的详细解释：1. 输入信号监测：AGC系统首先对输入信号进行监测，以了解当前信号的级别。
通常，这是通过将输入信号转换成直流（DC）电平进行实现。
转换后的DC电平会被送入一个比较器，与一个参考电平进行比较。
根据比较结果，可以确定输入信号的强度级别。
2. 增益调整：在了解了当前信号的级别后，AGC系统会对信号的增益进行调整，以控制信号的幅度。
调整增益的方法可以有多种，例如通过控制可变增益放大器的增益、控制可变电阻或电容的阻值或容值等。
增益调整的目标是使输出信号的幅度保持在一个合适的范围内，既不会过强导致失真，也不会过弱导致信号衰减。
3. 输出控制：增益调整后的信号会经过输出控制，以将其发送到下游的设备或者处理系统中。
输出控制可以通过控制输出电平的放大器或器件来实现，以确保输出信号的质量和稳定性。
AGC调频指标的应用广泛，尤其在广播和音频处理领域有着重要的作用。
举例来说，对于电台广播，AGC调频指标可以自动调整音频信号的增益，使得接收到的信号在不同的环境下都能保持相对恒定的音量水平，避免听众由于音量过强或过弱而感到不适。
在音频处理领域，AGC调频指标可以根据音频输入信号的动态范围，自动调整增益，以确保输出音频的质量和清晰度。
总结起来，AGC调频指标通过自动调节音频信号的增益，可以使信号保持在一个恒定的级别上，避免音频信号因过强或过弱而引起的失真和噪声。
AGC工作原理
AGC工作原理概述：AGC（Automatic Gain Control，自动增益控制）是一种电子电路技术，用于自动调节信号的增益，以保持信号在恒定的水平范围内。
它广泛应用于无线通信、音频处理、雷达系统等领域。
本文将详细介绍AGC的工作原理及其应用。
一、AGC的工作原理：AGC的主要功能是通过调节放大器的增益，使输入信号的幅度保持在一个可控的范围内。
它通过不断监测输入信号的幅度，并根据设定的参考值对放大器的增益进行调节，以保持输出信号的幅度稳定。
1. 输入信号检测：AGC电路首先会对输入信号进行检测，通常使用一个检测器（detector）来测量输入信号的幅度。
检测器可以是简单的整流器电路，也可以是更复杂的均方根（RMS）检测器。
检测器输出的电压或电流与输入信号的幅度成正比。
2. 参考信号设定：AGC电路需要设定一个参考信号，用于比较输入信号的幅度。
参考信号可以是固定的电压或电流，也可以是来自其他信号源的参考信号。
通常，参考信号的幅度会根据具体应用的需求进行调整。
3. 增益调节：AGC电路根据输入信号的幅度与参考信号的差异，来调节放大器的增益。
如果输入信号的幅度低于参考信号，AGC电路会增加放大器的增益；如果输入信号的幅度高于参考信号，AGC电路会减小放大器的增益。
通过不断调节放大器的增益，AGC电路可以使输出信号的幅度保持在一个稳定的范围内。
4. 反馈回路：为了实现增益的自动调节，AGC电路通常采用反馈回路。
反馈回路将输出信号的一部分作为反馈信号，与参考信号进行比较，从而控制放大器的增益。
反馈回路可以是简单的电阻分压网络，也可以是更复杂的运算放大器电路。
二、AGC的应用：AGC技术在各种领域都有广泛的应用，以下是几个常见的应用案例：1. 无线通信系统：在无线通信系统中，AGC被用于调节接收机的增益，以适应不同的信号强度。
无线信号的强度可能会受到距离、障碍物等因素的影响，通过使用AGC技术，可以确保接收到的信号始终处于可靠的范围内，提高通信质量。
《高频电子线路》自动增益控制实验(AGC)
《高频电子线路》自动增益控制实验（AGC）一、实验目的1、掌握AGC工作原理。
2、掌握AGC主放大器的增益控制范围。
二、实验内容1、比较没有AGC和有AGC两种情况下输出电压的变化范围。
2、测量AGC的增益控制范围。
三、实验仪器1、1号模块 1块2、6号模块 1块3、2号模块 1块4、双踪示波器 1台四、实验原理图15-1是以MC1350作为小信号选频放大器并带有AGC的电路图，F1、F2为陶瓷滤波器（中心频率分别为4.5MHz和10.7MHz），选频放大器的输出信号通过耦合电容连接到输出插孔P4。
输出信号另一路通过检波二极管D1进入AGC反馈电路。
R14、C18为检波负载，这是一个简单的二极管包络检波器。
运算放大器U2B为直流放大器，其作用是提高控制灵敏度。
检波负载的时间常数C18•R14应远大于调制信号（音频）的一个周期，以便滤除调制信号，避免失真。
这样，控制电压是正比于载波幅度的。
时间常数过大也不好，因为那样的话，它将跟不上信号在传播过程中发生的随机变化。
跨接于运放U2B的输出端与反相输入端的电容C17，其作用是进一步滤除控制信号中的调制频率分量。
二极管D3可对U2B输出控制电压进行限幅。
W4提供比较电压，反相放大器U2A的2、3两端电位相等（虚短），等于W4提供的比较电压，只有当U2B输出的直流控制信号大于此比较电压时，U2A才能输出AGC控制电压。
图15-1 自动增益控制电路原理图（AGC）对接收机中AGC的要求是在接收机输入端的信号超过某一值后，输出信号几乎不再随输入信号的增大而增大。
根据这一要求，可以拟出实现AGC控制的方框图，如图15-2所示。
图15-2自动增益控制方框图图中，检波器将选频回路输出的高频信号变换为与高频载波幅度成比例的直流信号，经直流放大器放大后，和基准电压进行比较放大后作为接收机的增益调节电压。
不超过所设定的电压值时，直流放大器的输出电压也较小，加到比较器上的电压低于基准电压，此时环路断开，AGC电路不起控。
agc相关标准
agc相关标准
AGC（Automatic Gain Control）是自动增益控制的缩写，用于
调节信号的增益，以在不同的输入信号水平下保持输出信号的恒定水平。
AGC相关的标准包括：
1. ITU-T G.713：该标准定义了数字交换系统中自动增益控制器
的功能、性能要求和测试方法。
2. ITU-T G.712：该标准定义了自动增益控制器用于数字电路中
的参考输入和参考输出电平。
3. ETSI EN 300 401：AGC的性能要求和测试方法。
4. IEEE Std 528-2001：该标准定义了AGC在数字音频设备中的
要求和测试方法。
这些标准主要用于定义AGC的功能、性能要求、测试方法等方面，以确保AGC能够正常工作并达到预期效果。
同时也为相关产品的开发、测试和应用提供了技术参考和规范。
AGC工作原理
AGC工作原理一、简介自动增益控制（Automatic Gain Control，AGC）是一种电子电路或者系统，用于自动调整信号的增益，以确保输出信号的稳定性和一致性。
AGC广泛应用于无线通信、音频处理、雷达系统等领域，以提高信号质量和动态范围。
二、AGC工作原理AGC的工作原理基于负反馈控制，通过不断监测输入信号的强度，自动调整增益，以保持输出信号在一定范围内的稳定。
下面将详细介绍AGC的工作原理。
1. 输入信号检测AGC电路首先对输入信号进行检测，通常使用一个均方根（RMS）检测器来测量输入信号的功率。
该检测器将输入信号转换为直流电平，用于后续的增益控制。
2. 参考信号生成AGC需要一个参考信号来与输入信号进行比较，以确定是否需要调整增益。
通常，参考信号是一个固定的参考电平，可以通过一个参考电压源来提供。
参考信号的选择取决于具体的应用场景和要求。
3. 增益调整通过比较输入信号的功率与参考信号的功率，AGC可以确定是否需要调整增益。
如果输入信号的功率过大，超过了参考信号的功率，AGC将减小增益；如果输入信号的功率过小，低于参考信号的功率，AGC将增加增益。
增益的调整通常通过控制一个可变增益放大器（Variable Gain Amplifier，VGA）来实现。
4. 反馈回路为了实现增益的自动调整，AGC需要一个反馈回路来不断监测输出信号的功率并调整增益。
输出信号经过一个检测器，将其转换为直流电平，然后与参考信号进行比较。
根据比较结果，AGC调整增益的大小，使输出信号的功率保持在一定范围内。
5. 延时补偿由于信号的传输和处理过程中存在一定的延时，AGC需要引入延时补偿来确保增益的稳定性。
延时补偿通常通过在反馈回路中引入延时元件来实现，以保持输入和输出信号之间的相位一致性。
6. 增益稳定性AGC的目标是使输出信号的功率保持在一定范围内，以避免信号过强或者过弱对后续电路或者系统的影响。
增益的稳定性取决于参考信号的选择、增益调整的速度和精度、反馈回路的设计等因素。
AGC工作原理
AGC工作原理引言概述：自动增益控制（AGC）是一种在电子设备中常见的技术，用于调节信号的增益，以保持信号的稳定性。
本文将详细介绍AGC的工作原理，包括其基本原理、应用场景、工作流程、控制方法以及优缺点。
一、基本原理：1.1 反馈机制：AGC通过引入反馈机制来实现信号增益的自动调节。
它通过对输入信号进行采样并与预设的参考信号进行比较，从而确定信号增益的调整方向和幅度。
1.2 可变增益放大器：AGC系统中常使用可变增益放大器来实现信号增益的调节。
可变增益放大器根据反馈信号的大小，自动调整放大器的增益，以保持输出信号在一个合适的范围内。
1.3 控制电路：AGC系统还包括一个控制电路，用于根据反馈信号的变化，调整可变增益放大器的增益。
控制电路通常采用反馈控制算法，根据输入信号的特性和设定的参考信号，计算出合适的增益值。
二、应用场景：2.1 无线通信：在无线通信系统中，AGC广泛应用于接收机中，用于调节接收信号的增益。
它可以自动适应信号强度的变化，保持信号在接收机中的合适水平，从而提高信号的质量和可靠性。
2.2 音频处理：在音频设备中，AGC用于调节音频信号的增益，以保持音频的稳定性。
它可以自动调整音频信号的音量，使得不同的音频源在输出时具有相似的音量水平。
2.3 图像处理：在图像处理领域，AGC可以用于调节图像的亮度和对比度。
它可以根据图像的特性，自动调整图像的亮度和对比度，以提高图像的可视性和质量。
三、工作流程：3.1 采样：AGC系统首先对输入信号进行采样，获取输入信号的幅度信息。
3.2 反馈：采样得到的信号与预设的参考信号进行比较，得到反馈信号。
3.3 调节：根据反馈信号的大小，控制电路计算出合适的增益值，并将其应用于可变增益放大器，实现信号增益的调节。
四、控制方法：4.1 开环控制：AGC系统中的控制电路可以采用开环控制方法。
在开环控制中，控制电路根据预设的参考信号和输入信号的特性，计算出合适的增益值，并直接应用于可变增益放大器。
自动增益控制(AGC)
任务一自动增益控制（AGC）电路任务引入在调幅接收机接收电台信号时，由于各发射台功率有大有小，发射台离接收机的距离远近不一，无线电波传播过程中的多径效应和衰落等原因，使接收天线上感生的有用信号强度相差非常悬殊，而且往往有很大的起伏变化（约为～倍），有可能在接收微弱信号时造成某些电路（例如检波器）不能正常工作而丢失信号，而在接收强信号时造成放大电路的阻塞（非线性失真）。
为此在接收设备中几乎无例外的都必须采用自动增益控制电路，用来压缩有用信号强度的变化范围。
任务分析自动增益控制（AGC）电路的作用是能根据输入信号的电压的大小，自动调整放大器的增益，使得放大器的输出电压在一定范围内变化。
自动增益控制（AGC）电路是无线电接收设备中的重要电路，用来保证接收幅度的稳定。
它一般由电平检测器（峰值检波电路）、低通滤波器、直流放大器、电压比较器、控制电压产生器和可控增益放大器组成。
其中可控增益放大器是实现增益控制的关键。
相关知识一、自动增益控制电路（AGC）的工作原理1．AGC的作用自动增益控制电路的作用，是在输入信号幅度变化很大的情况下，自动保持输出信号幅度在很小范围内变化的一种自动控制电路。
2．AGC的组成框图自动增益控制电路的组成框图如图3-5-2所示。
图3-5-2 自动增益控制电路的组成框图由图可见，自动增益控制电路可以看成由反馈控制器和（控制）对象两部分组成，其中反馈控制器由电平检测器、低通滤波器、直流放大器、电压比较器和控制电压产生器组成，被控对象是可控增益放大器。
可控增益放大器的输入信号就是AGC电路的输入信号，其输出信号，其增益为增益受控制电压的控制，控制电压是由电压比较器产生的误差电压经控制电压产生器变换后得到的，增益可写成或，它是误差电压（或控制电压）的函数。
也可以直接用误差电压控制可控增益放大器的增益。
3．AGC各单元电路的功能与基本工作原理（1）电平检测器电平检测器的功能是检测出输出信号的电平值，通常由振幅检波器实现，它的输出与输入信号电平成线性关系，其输出电压为。
agc相关标准
agc相关标准
AGC是Automatic Gain Control（自动增益控制）的缩写，它是一种用于调整信号的增益的技术，通常应用于音频、射频和通信系统中。
然而，AGC并不是一个具体的标准，而是一种技术或算法。
与AGC相关的标准取决于应用领域和具体的系统要求。
以下是一些与AGC 相关的常见标准和规范的例子：
1. 音频应用：在音频领域，AGC通常被用于自动调节音频信号的音量，以保持一定的音频水平。
这方面的标准可能包括音频采集和处理的相关规范，如欧洲广播联盟（EBU）的R128标准，该标准用于电视和广播节目的音量调节。
2. 无线通信：在无线通信领域，AGC常用于调整接收机的信号增益，以保持接收信号的稳定性和质量。
相关的标准可能包括射频通信标准，如GSM、CDMA、LTE等，这些标准通常都涉及到接收机的增益控制。
3. 音乐录音与放音：在音乐录音和放音中，AGC被用于调整音频信号的动态范围，以避免过度放大或失真。
一些相关的标准可能包括音频编码和解码的规范，如MP3、AAC等。
需要注意的是，具体的AGC标准和规范会因应用场景和技术要求而有所不同。
因此，请根据您的具体应用领域和需求，查阅相关的行业标准和规范以获得更详细和准确的信息。

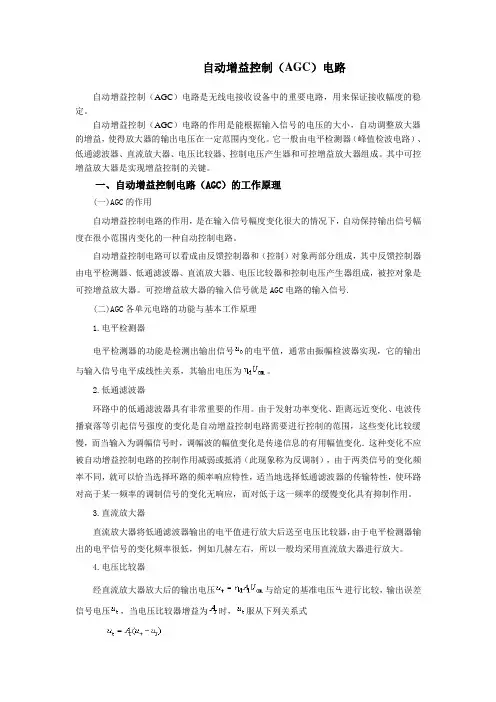

自动增益控制(AGC)
任务一自动增益控制（AＧＣ）电路任务引入在调幅接收机接收电台信号时,由于各发射台功率有大有小,发射台离接收机得距离远近不一,无线电波传播过程中得多径效应与衰落等原因,使接收天线上感生得有用信号强度相差非常悬殊，而且往往有很大得起伏变化（约为~倍），有可能在接收微弱信号时造成某些电路（例如检波器）不能正常工作而丢失信号，而在接收强信号时造成放大电路得阻塞（非线性失真）。
为此在接收设备中几乎无例外得都必须采用自动增益控制电路，用来压缩有用信号强度得变化范围.任务分析自动增益控制(ＡGＣ）电路得作用就是能根据输入信号得电压得大小，自动调整放大器得增益,使得放大器得输出电压在一定范围内变化。
自动增益控制(AGＣ）电路就是无线电接收设备中得重要电路，用来保证接收幅度得稳定.它一般由电平检测器（峰值检波电路）、低通滤波器、直流放大器、电压比较器、控制电压产生器与可控增益放大器组成.其中可控增益放大器就是实现增益控制得关键.相关知识一、自动增益控制电路(ＡGC）得工作原理１.AGＣ得作用自动增益控制电路得作用，就是在输入信号幅度变化很大得情况下,自动保持输出信号幅度在很小范围内变化得一种自动控制电路.２．AGC得组成框图自动增益控制电路得组成框图如图3-5-2所示。
图3-５—２自动增益控制电路得组成框图由图可见,自动增益控制电路可以瞧成由反馈控制器与（控制)对象两部分组成,其中反馈控制器由电平检测器、低通滤波器、直流放大器、电压比较器与控制电压产生器组成,被控对象就是可控增益放大器。
可控增益放大器得输入信号就就是AGＣ电路得输入信号，其输出信号,其增益为增益受控制电压得控制，控制电压就是由电压比较器产生得误差电压经控制电压产生器变换后得到得,增益可写成或，它就是误差电压（或控制电压)得函数.也可以直接用误差电压控制可控增益放大器得增益。
３.AGC各单元电路得功能与基本工作原理(1）电平检测器电平检测器得功能就是检测出输出信号得电平值，通常由振幅检波器实现,它得输出与输入信号电平成线性关系,其输出电压为。
自动增益控制(AGC).
2.对AGC电路的具体要求
(1)增益控制范围大； 如：电视AGC：20~60dB。 (2)保持系统良好的信噪比特性； (3)控制灵敏度高；
如：电视AGC：-3dB以内。
(4)控制增益变化时，幅频、群时延特性不变,以V
