MT工艺试题
无损检测MT示范题
选择题（将正确答案的序号填在括号内，答案不一定是唯一的）1、能够进行磁粉探伤的材料是（AC ）。
A、碳钢B、奥氏体不锈钢C、马氏体不锈钢D、铝2、磁敏元件探测法所使用的磁电转换元件有（CD ）。
A、三极管B、电阻C、霍尔元件D、磁敏二极管3、硬磁材料具有（ABC ）。
A、低磁导率B、高剩磁C、高矫顽力D、低磁阻4、下列有关磁化曲线的错误叙述为（BCD）。
A、磁化曲线表示磁场强度与磁感应强度的关系B、由磁化曲线可以看出，磁场强度与磁通密度呈线性关系C、经过一次磁化后，磁场强度最大时的磁通密度称为饱和磁通密度D、经过一次磁化后，磁场强度为零时的磁通密度称为矫顽力5、下列关于缺陷漏磁场的叙述，错误的是（CD）。
A、漏磁场的大小与试件上总的磁通密度有关B、漏磁场的大小与缺陷自身高度有关C、磁化方向与缺陷垂直时漏磁场最小D、以上都对6、下列关于磁化方法和磁场强度的叙述中，错误的是（ABD）。
A、在磁轭法中，磁极连线上的磁场方向垂直于连线B、在触头法中，电极连线上的磁场方向平行于连线C、在线圈法中，线圈轴线上的磁场方向与线圈轴线平行D、在芯棒法中，磁场方向与芯棒轴线平行7、在旋转磁场磁化法中，不能采用下列哪种磁化电流。
（ABD ）A、分别采用交流电和全波直流电B、分别采用半波直流电和交流电C、全部采用交流电但相位有差异D、全部采用恒稳直流电8、以下关于特斯拉计的叙述，正确的是（ABC）A、特斯拉计又称高斯计B、特斯拉计的用途是测量磁场强度C、特斯拉计的原理是霍尔效应D、特斯拉计可以测量磁化电流大小9、以下关于紫外灯的叙述，正确是（BCD）A、为延长紫外灯的寿命，应做到用时即开，不用即关B、电源电压波动对紫外灯寿命影响很大C、有用的紫外光波长范围在320～400nm之间D、要避免紫外灯直射人眼10、以下关于磁粉探伤标准试块的叙述正确的是（ABC）A、磁粉探伤试块不能用于确定磁化规范B、磁粉探伤试块不能用于确定有效磁化范围C、磁粉探伤试块不能考察被检工件表面磁场方向D、磁粉探伤试块不能检验设备和磁悬液的综合性能11、下列有关湿法的叙述哪个是错误的（BD）A、采用水悬液时，应进行水断试验B、在粗糙的表面上使用很合适C、对细小缺陷检出灵敏度高D、对大批量工件进行检验不合适12、下列关于剩磁法磁粉探伤的叙述，正确的是（ABD）A、切断磁化电流后施加磁悬液的方法叫作剩磁法B、高矫顽力材料制成的零件可以用剩磁法探伤C、剩磁法一般采用干法检验D、剩磁法对近表面缺陷检出灵敏度低13、大型焊接结构件通常采用的磁化方法是（CD）A、夹头通电法和线圈法B、磁轭法和中心导体法C、旋转磁场法和单磁轭法D、磁轭法和触头法14、下列关于退磁场的叙述，正确的是（AB）A、施加的外磁场越大，退磁场就越大B、试件磁化时，如不产生磁极，就不会产生退磁场C、试件的长径比越大，则退磁场越大D、以上都是15、磁感应强度的单位是（BD）A、安培/米B、特斯拉C、韦伯D、高斯E、奥斯特16、漏磁场与下列哪些因素有关（BCDE）A、工件表面光洁度B、材料的磁导率C、缺陷的埋藏深度D、磁化的磁场强度E、缺陷的方向17、用于磁粉探伤的磁粉应具备的性能是（ACD）A、磁导率高B、高剩磁C、无毒D、顽磁性低E、越细越好18、影响退磁场的因素有：（AC）A、外加磁场的影响B、居里点的影响C、L/D值的影响D、磁粉浓度的影响E、静电场的影响19、使工件退磁的方法是（BD）A、给工件通电B、给工件加热到居里点以上C、在交流线圈中沿轴线缓慢取工件D、以上都是20下面哪种缺陷是焊缝中常见缺陷( BCE )A、白点B、未焊透C、裂纹D、疏松E、气孔一、检测对象及要求：1、一锻制方钢几何尺寸如图1所示，材料牌号为45#，要求检测工件表面缺陷，以高等级灵敏度探伤。
MT试题——精选推荐
MT试题姓名成绩MT试题⼀、判断题（每题1分，共40分）1、磁粉检测能检测任何材料的表⾯和近表⾯缺陷。
（）2、软磁材料磁滞回线狭长，磁导率相对较低。
（）3、材料的磁导率可⽤来描述材料被磁化的难以程度。
（）4、⽤触头法进⾏磁粉检测时，由于接触不良会引起⼯件局部过热和打⽕烧伤。
（）5、磁化⽅法的选择，实际上就是选择试件磁化的最佳磁化⽅向。
（）6、磁粉检测中，磁轭法不能有效的发现焊缝表⾯的横向裂纹。
（）7、为了延长紫外灯的使⽤寿命，应做到⽤时即开，不⽤即关。
（）8、标准试⽚表⾯有锈蚀、褶折或磁特性发⽣改变时不得继续使⽤。
（）9、磁粉检测常⽤的电流类型有交流、整流电流和直流。
（）10、磁粉检测灵敏度是指检测最⼩缺陷的能⼒。
（）11、磁粉检测中，剩磁法不适⽤于⼲法检测。
（）12、退磁就是将⼯件内的剩磁减⼩到不妨碍使⽤的程度。
（）13、对于有延迟裂纹倾向的钢制焊接件，磁粉检测应在焊接后24⼩时进⾏。
（）14、连续法磁悬液的施加宜采⽤浇法、浸法，剩磁法则采⽤浇法。
（）15、制定磁化规范的⽅法之⼀是采⽤经验公式计算。
（）16、如果⼯件在磁粉检测中涂覆了反差增强剂，则检测完毕后必须清洗掉。
（）17、磨削裂纹的磁痕特征之⼀是其⽅向⼀般垂直于磨削⽅向。
（）18、磁粉检测设备的电流表⾄少半年校验⼀次。
（）19、对于循环使⽤的磁悬液应每⽉测定⼀次磁悬液的污染。
（）20、在有易燃易爆材料的场所，不应使⽤触头法和轴向通电法进⾏磁粉检测。
（）21、由于铁磁性物质具有较⼤的磁导率，因此在建⽴磁通时，它们具有很⾼的磁阻。
（）22、退磁场仅与试件的形状尺⼨有关，与磁化强度⼤⼩⽆关。
（）23、触头法磁粉检测时，两触头连线上任⼀点的磁场⽅向与连线相垂直。
（）24、磁粉检测中，直流电和交流电组合不能形成复合磁化。
（）25、规定检测后加热到700℃以上进⾏热处理的⼯件，⼀般可不进⾏退磁。
（）26、磁粉检测中，对标准试⽚施加磁粉时，在任何场合都要使⽤连续法进⾏。
MT-Ⅲ级人员工艺初试试题(doc 14页)
MT－Ⅲ级人员工艺初试试题(doc 14页)考核号：姓名：密封线2007年度全国特种设备无损检测MT－Ⅲ级人员工艺初试试卷(开卷)A. 所有黑光灯可送国家、省、市一级计量单位校准B. 黑光源辐射波长低于320nm就很危险C. 黑光灯其输出变化与机械位移和反射板的光泽消失有关D. 黑光灯发光强度用SI单位表示为流明，符号为lm3﹑根据JB/T4730.4-2005标准规定，以下关于磁粉检测质量分级的叙述，正确的是：（）A. 轴类零件上有一条2mm横向缺陷，应评为Ⅲ级B. 紧固件上有两个间距小于2mm圆形缺陷，尺寸均为1.5mm，应评为Ⅲ级C. 紧固件上有一条4mm纵向线性缺陷应评为Ⅱ级D. 焊接接头上有两个圆形缺陷，尺寸为4.0mm、4.7mm，应评为Ⅲ级4、根据JB/T4730.4-2005标准规定，以下关于缺陷磁痕显示记录的叙述，正确的是：（）A. 所有显示都应记录B. 可采用草图标示作为显示记录C. 可采用照相方式作为显示记录D. 缺陷磁痕的显示无论采用何种方式记录，应同时用草图标示5、下列关于磁粉检测质量控制的叙述中，与JB/T4730.4-2005规定相符合的是：（）A. 将水磁悬液浇在被检工件表面上，如果水磁悬液的水膜均匀连续不断，说明水磁悬液的润湿性能合格B. 黑光辐照计应每月测量一次C. 每班工作后用标准试片检验磁粉检测设备、磁粉和磁悬液的综合性能D. 在设备输出电路中，串联一只标准电流表，在常用磁化电流值范围内，选三个电流值进行比较，设备上的电流表读数不应超过标准电流表读数的±10%，至少一年校验一次6、以下对JB/T4730.4-2005标准中关于交叉磁轭法的理解，正确的是：（）A. 使用交叉磁轭旋转磁探仪进行检测时，应采用步进式分段探伤B. 交叉磁轭旋转磁探仪在配置断电相位控制器的前提下，可用于剩磁法C. 交叉磁轭旋转磁探仪各磁极与工件表面之间的最大间隙不应超过1.5mmD. 当采用交叉磁轭进行检测时，应在静止状态下把试片贴在焊缝热影响区来测试系统灵敏度7、以下关于磁粉湿法连续法探伤的叙述中，不符合JB/T4730.4-2005标准规定的是：（）A. 被检工件的磁化，施加磁悬液的工艺以及观察磁痕显示都必须在磁化通电时间内完成B. 应确认整个检测面被磁悬液良好地湿润后，再施加磁悬液C. 为保证磁化效果应至少反复磁化两次D. 由于连续法比剩磁法要求的磁场强度小，所以连续法比剩磁法的通电时间要短8、以下关于对磁痕显示观察的叙述中，与JB/T4730.4-2005标准规定相符合的是：（）A. 观察荧光磁粉检测显示时，检测人员应戴上防护紫外线的变色眼镜B. 磁痕的观察应在磁痕形成后立即进行C. 在现场采用便携式设备进行非荧光磁粉检测时，可见光照度必须大于1000lxD. 荧光磁粉检测时，磁痕显示的评定应在暗室或暗处进行，暗室和暗处的可见光应不小于20lx9、下面是对JB/T4730.4-2005标准中关于检测方法的理解，正确的是：（）A. 干法通常用于交流和半波整流的磁化电流或磁轭法进行剩磁法检测的情况B. 湿法主要用于连续法和剩磁法检测C. 连续法通电时间为1ｓ～3ｓ，停施磁悬液后方可停止磁化D. 采用剩磁法时，施加磁粉或磁悬液之前，任何物体不得接触被检工件表面10、对厚度为20mm的工件采用触头法进行磁粉检测，若探伤仪输出的电流值为500A，按JB/T4730.4-2005标准规定，选择的最大触头间距可为多少?（）A. 100mmB. 143mmC. 111mmD. 125mm三、多项选择题（将正确答案的序号填入括号内，每题2分，共10分，多填或少填均不得分）1、JB/T4730.4-2005标准与JB4730-94标准相比有如下变动（）A. 增加了复合磁化的内容B. 增加了焊接接头典型磁化方法内容C. 增加了对空心工件当量直径的规定D. 增加了高粘度油基载体的性能要求2、JB/T4730.4-2005标准附录B中焊接接头的典型磁化方法引自欧洲标准EN1290：1998。
2006MT初试工艺试题
四、综合题一：(45分)一大型游乐设施传动轴（局部），结构尺寸如图1所示。
材料牌号为2Cr13，热处理状态为调质处理（1050℃油淬，550℃回火），齿轮表面为淬火处理（860℃油淬）。
工件为机加工表面，该工件经磁粉检测后需精加工。
要求检测该轴外表面各方向缺陷（不包括轴端面）。
请参照JB/T4730.4—2005，采用高等级灵敏度探伤。
验收级别为Ⅰ级，请回答下列问题并填写磁粉检测工艺卡。
图1:传动轴现有如下探伤设备与器材：1、TC-6000固定式磁粉探伤机、CYD3000移动式磁粉探伤机、CEW-2000固定式磁粉探伤机、CEW-1000固定式磁粉探伤机，以上探伤机均配置Φ300×100mm的线圈，5匝，。
2、GD-3型毫特斯拉计。
3、ST-80（C）型照度计。
4、UV-A型紫外辐照度计。
5、黑光灯。
6、YC2型荧光磁粉、黑磁粉、BW-1型黑磁膏、水、煤油、LPW-3号油基载液。
7、A1、C型试片。
8、磁悬液浓度测定管。
9、2-10倍放大镜。
1、为检测传动轴外表面各方向缺陷，在下列磁化方法中应选择哪些磁化方法（在相应空格内画“√”）？并对未选用的磁化方法说明其理由。
（3分）答：①、考虑题目要求检测传动轴外表面各方向缺陷、检测效率，在上述给定的四种磁化方法中只能选择通电法加线圈法，而不宜选用磁轭法和触头法。
（1分）②、不宜选用磁轭法和触头法的理由为：采用磁轭法和触头法检测该传动轴不仅检测效率低，而且几乎难以操作。
由于题目要求检测传动轴外表面各方向缺陷，而选择磁轭法和触头法检测该传动轴，就必须进行大致垂直的两个方向的磁化，且还要考虑相邻两次磁化的重叠，因此检测效率低；另外由于该传动轴直径较小，检测时磁轭和触头很难与轴外表面紧密接触，实现对工件的有效磁化，且触头与工件接触时容易打火烧伤工件。
因此不宜选用磁轭法和触头法。
（2分）2、请比较荧光磁粉和非荧光磁粉检测的特点，对于该工件应选择哪种磁粉检测方法更合适？（4分）答：①、荧光磁粉：荧光磁粉在紫外光照射下，能发出510―550 nm为人眼接受最敏感的色泽鲜明的黄绿色荧光，所以荧光磁粉的可见度及工件表面的对比度很高，适用于任何颜色的受检表面，容易观察，探伤灵敏度高，检验速度快。

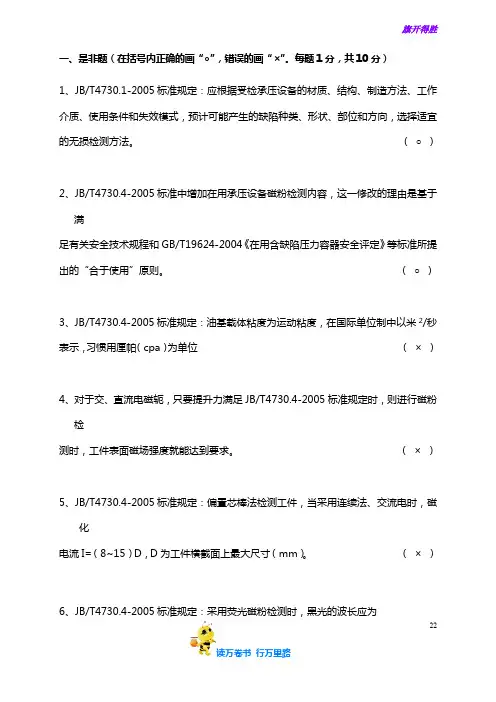

【特种设备高级考试】2006MT初试工艺试题(开卷)
一、是非题（在括号内正确的画“○”，错误的画“×”。
每题1分，共10分）1、JB/T4730.1-2005标准规定：应根据受检承压设备的材质、结构、制造方法、工作介质、使用条件和失效模式，预计可能产生的缺陷种类、形状、部位和方向，选择适宜的无损检测方法。
（○）2、JB/T4730.4-2005标准中增加在用承压设备磁粉检测内容，这一修改的理由是基于满足有关安全技术规程和GB/T19624-2004《在用含缺陷压力容器安全评定》等标准所提出的“合于使用”原则。
（○）3、JB/T4730.4-2005标准规定：油基载体粘度为运动粘度，在国际单位制中以米2/秒表示，习惯用厘帕（cpa）为单位（×）4、对于交、直流电磁轭，只要提升力满足JB/T4730.4-2005标准规定时，则进行磁粉检测时，工件表面磁场强度就能达到要求。
（×）5、JB/T4730.4-2005标准规定：偏置芯棒法检测工件，当采用连续法、交流电时，磁化电流I=（8~15）D，D为工件横截面上最大尺寸（mm）。
（×）6、JB/T4730.4-2005标准规定：采用荧光磁粉检测时，黑光的波长应为22320nm~400nm。
国际照明委员会将这一波长范围的紫外线称为UV-B（×）7、JB/T4730.4-2005标准规定：黑光辐照计至少每年校验一次。
校验单位应为国家、省、市一级计量单位，带有探测器的黑光辐照计应得到国家、省一级计量单位认可。
（×）8、JB/T4730.4-2005标准规定：为了更准确地推断出被检工件表面的磁化状态，可选用D型或M1型标准试片。
（×）9、JB/T4730.4-2005标准规定：工件退磁后剩磁应小于或等于240A/m（3Gs）。
（○）10、JB/T4730.4-2005标准中对油基载液粘度指标有所要求，主要是考虑在较高温度下载液应有较好的流动性，以保证探伤灵敏度。
MT-III工艺考试题
（以上MT-III级焊、锻、铸考试工艺表格是本人根据要求自己编的，不是规范的表格）
磁粉检测设备
磁化电流大小
I1=35000/2N(N=5匝)
部件及检测位置示意图：
注：
1.周向磁化：沿法兰轴向经过外表面和内孔缠绕电缆，磁场方向是沿圆周方向分布的是闭合曲线，不产生磁极，其退磁因子N=0，即确定磁化电流时不用考虑L/D,NI=35000/2(N为线圈匝数)（参照2008年度MT-III级试题59页）
产品名称
容器
产品门类
焊缝
图号
检测条件
部件名称
-
材料
规格尺寸
检测方法
非荧光湿式
连续法
剩磁法
表面状态
焊态（表面打磨）
坡口形式
对接接头：X型
角接接头：V型
检测比例
焊缝及热影响区100%检测
磁化方法
交叉磁扼法
和单磁轭法
检测标准
JB/T6061-92
检测时机
焊后
热处理状态
-
磁化电流
AC
工艺要求
验收等级
II
磁粉检测设备
部件名称
法兰
材料
规格尺寸
检测方法
非荧光湿式连续法
荧光湿式剩磁法
表面状态
铸态
坡口形式
-
检测比例
100%
磁化方法
纵向磁化：电磁轭
周向磁化：绕电缆法（沿轴向经过外表面和内孔缠绕）
检测标准
GB/T9444-2007
检测时机
铸后24小时
热处理状态
-
MT实操样题 (1)
一、检测对象如图1所示，现有长为2000米的在用压力管道，规格φ57×5mm，材质20g，表面有较厚的油漆防腐层（0.2mm），定期检验中，要求对外表面对接环焊缝进行100%磁粉检测，检测标准为NB/T47013.4-2015，质量要求为I级合格。
二、检测技术要求采用直接通电和绕电缆法磁化，非荧光磁粉水载液，连续法，交流电，检测该焊缝。
三、现有如下检测设备与器材1、CYE-3交叉磁轭磁粉探伤仪2、CDD-1000交流磁粉探伤仪（配Φ20长约3m软电缆、触头1付、夹钳1付）。
3、Φ20×1000mm铜棒4、白光照度计5、磁粉、磁悬液（水载液）6、A1-30/100、A1-15/100、C-8/50、C-15/50型试片7、磁粉检测其它辅助器材四、工艺修正要求请审核实际操作步骤及过程，对于错误的地方用下划线方式划出，在其右边“修改”栏中填写正确内容；如认为原填写内容正确，则不作任何修改，只需在其右边“修改”栏中“√”。
图1 在用压力管道4预处理清除被检焊缝油污及氧化皮，用砂纸打磨焊缝至露出金属光泽。
用磨光机或电动钢丝刷打磨焊缝至露出金属光泽。
5磁悬液质量控制浓度控制对循环使用的磁悬液，每天开始工作前，用梨形沉淀管进行磁悬液浓度测定，荧光磁粉磁悬液浓度控制在0.1～0.4 mL/100mL之间。
新配制的非荧光水磁悬液，其浓度控制在10～25g/L之间。
润湿性能核查检测前，应在实验室进行油磁悬液的润湿性能核查。
检测前，应在被检工件表面上进行水磁悬液的润湿性能核查。
将水磁悬液施加在被检工件表面上，如果磁悬液的液膜是均匀连续的，则磁悬液的润湿性能合格；如果液膜被断开，则磁悬液中润湿性能不合格。
6磁化操作磁化使用CXD-3旋转磁场仪进行交叉磁轭法磁化操作。
1.通电法：用夹钳从φ57×5mm焊缝两边各75mm通电，注意电极上要安装接触垫，在通电期间保持电极与管子接触良好，防止电弧烧伤工件表面，所需电流：I=(8～15)D2.线圈法（绕电缆法）：用Φ20软电缆从焊缝两侧（30～50mm）管子各绕3-5圈所需电流(±10%)：检测时，以上磁化电流应经标准试片验证磁化次数同一部位磁化一次，每次应有不小于10%的重叠。
磁粉三级(MT)工艺题和综合题答题分析(精品)[详细]
![磁粉三级(MT)工艺题和综合题答题分析(精品)[详细]](https://img.taocdn.com/s3/m/077e1ff8f7ec4afe05a1df6a.png)
米T工艺题和综合题答题分析一、工艺题(30分)一低温容器用甲型平焊法兰,精车表面,其结构型式及几何尺寸如图1所示,材料牌号为09米nNiD (剩磁Br=0.76T,矫顽力Hc =940A/米).法兰公称压力为1.6米Pa,工作温度为-20℃.要求采用磁粉检测方法检验螺栓孔内壁表面的纵向不连续性,以高等级灵敏度进行探伤,检测标准为JB/T4730.4-2005,质量验收等级Ⅰ级.请根据工件特点选择最适宜的方法、编制磁粉检测工艺卡并填写操作要求及主要工艺参数.现有如下探伤设备与器材:1、EE-1000型单磁轭角磁粉探伤仪、CXE-2000型旋转磁场磁粉探伤仪、CJX-1000型交流磁粉探伤仪、CEW-4000型移动式磁粉探伤仪2、GD-3型毫特斯拉计.3、ST-80(C)型照度计.4、UV-A型紫外辐照度计.5、黑光灯.6、YC2型荧光磁粉、黑磁粉、BW-1型黑磁膏、水、煤油、LPW-3号油基载液.7、A1、C、D型试片.8、磁悬液浓度测定管.9、2-10倍放大镜.10、Φ10米米铜棒.11、其他需要的辅助器材.编制工艺卡的要求:1、在“计算依据”栏中应填写采用检测标准的磁化电流计算公式、考生认为与确定工艺参数相关的其它计算公式和计算过程.2、在“操作要求及主要工艺参数”栏中应按检测顺序及工艺卡所要求的内容逐项填写.3、在工艺卡“编制”、“审核”、“批准”栏中填写其资格等级,职务和日期.工件名称平焊法兰工件规格Φ1130/1070/1000×40米米材料牌号09米nNiD检测部位螺栓孔内壁表面表面状况精车探伤设备CJX-1000型、或CEW-4000型(2.0分)检验方法湿法连续法交流电(或直流电)(3.0分)紫外光照度或工件表面光照度黑光灯辐照度≥1000μW/c㎡或工件表面光照度≥1000lx (1.0分)标准试片C-15/50(1.0分)图1:平焊法兰磁化方法中心导体法(3.0分)磁粉、载液及磁悬液配制浓度YC2荧光磁粉LPW-3号油基载液0.5-3.0g/L 或非荧光磁粉水载液10-25g/L(1.0分))磁悬液施加方法喷洒(0.5分)磁化规范I=(240-450)A(交流电)I=(360-960)A(直流电)并根据标准试片实测结果确定(3.0分)检测方法标准JB/T4730.4-2005(0.5分)质量验收等级Ⅰ级(0.5分)不允许缺陷1、任何裂纹和白点.2、任何线性缺陷磁痕.3、在评定框内,单个圆型缺陷磁痕d＞2.0米米或≤2.0米米的圆型缺陷超过一个.4、综合评级超标的缺陷磁痕. (2.0分)计算依据1、按JB/T4730.4-2005表3交流电连续法、中心导体法磁化规范I=(8-15)D计算,D=30米米,则I=(240-450)A;直流电I=(12-32)D,I=(360-960)A.2、Φ10米米铜棒进行中心导体法磁化,选取的磁化电流值应保证灵敏度试片上人工缺陷磁痕清晰显示.3、24个螺栓孔分别进行磁化、检测.(1.5分)示意草图中心导体法磁化示意图(1.0分)工序号工序名称操作要求及主要工艺参数(10分)1 预处理1、清除工件表面油脂或其他粘附磁粉的物质. (0.5)2 磁化磁化顺序1、采用中心导体法(通电铜棒置于孔中心)磁化被检测法兰螺栓孔内壁表面纵向缺陷. (1.0)试片校核1、应将C型试片弯成与Φ30米米螺栓孔曲率相同状态,贴在孔内壁.(0.5)2、磁化时,先按JB/T4730.4-2005标准中表3公式计算出的磁化电流磁化.(0.5)3、再采用C-8/50试片验证磁化电流,以试片上人工缺陷清晰显示时的电流为最终磁化规范. (0.5)磁化次数同一螺栓孔至少磁化两次.24个孔分别磁化. (0.5)磁化时间采用连续法磁化,磁化、施加磁悬液及观察必须在通电时间内完成,通电1-3S,停施磁悬液1S后才停止磁化. (0.5)3 检验与复验观察时机检验在磁痕形成后立即进行. (0.5)检验环境荧光法:紫外光≥1000uW/厘米2 暗室可见光照度≤20lx.或(非荧光法:可见光下工件表面光照度≥1000lx).(0.5)缺陷观察磁痕观察需采用相关辅助器材和措施,如:内窥镜、反光镜、多角度观察等. (0.5)超标缺陷处理发现超标缺陷后认真记录,然后清除至肉眼不可见,再用米T复验,直至缺陷被完全清除.(0.5)4 记录记录方式采用照相、录像和可剥性塑料薄膜等方式记录缺陷,同时应用草图标示.记录内容记录缺陷形状,数量,尺寸和部位. (0.5)5 退磁无特殊要求时不需退磁; (0.5)6 后处理清除工件表面多余的磁悬液和磁粉(0.5)7 报告按JB/T4730.4-2005第9.1条要求签发米T报告(0.5)编制米T-III(或米T-II)(0.5) 审核米T-III (或责任师)(0.5) 批准单位技术负责人(0.5) 年月日年月日年月日某压力管道元件制造单位生产一批配法兰式三通,实物照片见图2,规格尺寸如图3所示,材料牌号为16米n(锻),其磁性能与16米nR(材料供应状态)基本一致.三通制造工艺采用模锻后经机加工至规定尺寸,机加工后表面粗糙度为3.2μ米.制造单位为保证产品质量,采用米T方法检测三通在制造过程中可能产生的表面缺陷.请按照JB/T4730.4—2005,采用中等级灵敏度探伤,验收级别为Ⅱ级,回答下列问题.图2 实物照片图3规格尺寸现有如下探伤设备与器材:1、CZQ-6000固定式磁粉探伤机、CYD-3000移动式磁粉探伤机、CEW-2000固定式磁粉探伤机,以上探伤机均配置Φ300×100米米的线圈,5匝.2、电缆线,长3米3、支杆1付4、Φ25×500米米铜棒5、磁粉、磁悬液;标准试片;磁粉检测其它辅助器材.1、根据产品的制造工序,你认为该三通在制造过程中容易产生什么缺陷？并分析缺陷的磁痕特征.(4分) 答:该三通在制造过程中容易产生锻造裂纹、锻造折叠和发纹.(1分)锻造裂纹具有尖锐的根部或边缘,磁痕浓密清晰,呈直线或弯曲线状.(1分)锻造折叠多发生在倒角部位,磁痕呈纵向直线状.(1分)发纹磁痕特征是:锻件中的发纹沿金属流动方向分布,有直线和弯曲线状,磁痕清晰而不浓密,两头是圆角.(1分)2、结合产品材料的磁性能和结构形状,你认为该三通能否采用剩磁法进行检测？并简述理由(3分)答:16米n(锻)磁性能与16米nR(材料供应状态)基本一致,其剩磁为0.75T, 矫顽力为320A/米,不符合JB/T4730.4-2005关于剩磁法检测的条件(矫顽力在1kA/米以上,剩磁在0.8T以上),因此不可以进行剩磁法检测.(2分)另外,该三通工件形状较为复杂,不易得到所需剩磁,因此也不宜选用剩磁法检测.(1分)3、简述磁感应线的特性和用途.(3分)答:磁感应线的特性:(2分)(1) 磁感应线是具有方向性的闭合曲线.在磁体内,磁感应线是由S极到N极,在磁体外,磁感应线是由N极出发,穿过空气进入S极的闭合曲线.(2) 磁感应线互不相交;(3) 磁感应线可描述磁场的大小和方向;(4) 磁感应线沿磁阻最小路径通过.磁感应线的作用:可大致描绘工件中磁场的大小、方向和分布情况,在磁感应线上每点的切线方向都与该点的磁场方向一致.单位面积上的磁感应线数目与磁场的大小成正比,因此可用磁感应线的疏密程度反映磁场的大小.(1分)4、采用中心导体法对三通进行磁化,如下图所示,请比较图示中三通外表面A、B、C、D四处的磁感应强度大小,并简述理由.(4分)答:磁感应强度A＞B＞C＞D(1分)理由:A处离中心导体最近,B处其次,C处和D处离中心最远,因此A处的其磁感应强度高于B处,B处的磁感应强度高于C处和D处.(1分)C处与D处与中心导体的距离相等,但C处磁感应线走向基本不受三通侧面Ф102×11管口的干扰,大部分可以在工件中形成闭合的回路,回路的磁阻较小.而D处的磁感应线走向会受到三通侧面Ф102×11管口的干扰,部分磁感应线逸出Ф102×11管口表面,又在另一侧进入工件形成闭合回路,使回路的磁阻增大,因此其磁感应强度小于C处.(2分)5、采用中心导体法对该三通进行磁化,若采用严格磁化规范,要求工件表面的切线磁场强度应达到3.2 kA/米～4.8kA/米.问是否可以采用相同磁化电流值一次磁化,使图示中A区(Ф60圆周面)、B区(Ф60/Ф110圆锥面)和C区(Ф102圆周面)的外表面磁场强度满足要求？若不可以,则至少应磁化几次？并回答磁化次序和每次磁化的电流值、检测区域.(7分)答:根据要求,工件表面的切线磁场强度应达到 3.2 kA/米～4.8kA/米,对于Ф60圆周面,根据安培环路定律,I=πDHI1=πDH1=3.14×0.06×3200≈603(A)I2=πDH2=3.14×0.06×4800≈904 (A)选择的磁化电流I范围为603∽904(A)对于(Ф60/Ф110圆锥面),对最大直径Ф110处I1=πDH1=3.14×0.11×3200≈1105(A)I2=πDH2=3.14×0.11×4800≈1658(A)选择的磁化电流I范围为1105∽1658(A)两次的磁化电流范围不交叠,因此不可以采用一次磁化,可以检测图示中A区、B区和C区的外表面轴向缺陷.(2分)应至少采用两次磁化.(1分)第一次磁化为检测A区,其电流值取值在603∽904(A)范围内,考虑到磁化时同时检测Ф60/Ф110圆锥面靠近小锥的一部分,其磁化电流宜取较大值904A,在此电流值下圆锥面可以检测的最大直径D为:D=I/πH1=904/3.14×3200=0.0896米其对应离小锥面Ф60处距离为30×(0.0896-0.06)/(0.11-0.06) =0.018米(2分)第二次磁化取电流在1105∽1658(A)范围内,考虑到检测C区和Ф60/Ф110圆锥面靠近大锥的一部分,其磁化电流取较小值1105A,在此电流值下圆锥面可以检测的最小直径D为:D=I/πH2=1105/3.14×4800=0.0733米其对应离大锥面Ф100处距离为30×(0.11-0.0733)/(0.11-0.06) =0.019米两次磁化时在Ф60/Ф110圆锥面部分有0.019+0.018-0.03=0.07米的重叠区.(电流值可取其它值,只要其相应的检测区域在Ф60/Ф110圆锥面有重叠)(2分)6、为检测三通侧面Ф102圆周面(图示中的D区)外表面纵向缺陷,采用如下图所示的磁化布置,请比较图示中A、B、C三处的磁感应强度大小.如果灵敏度试验时A、B的灵敏度满足要求,而C处的灵敏度不满足要求,问应增加怎样的磁化布置(在原图上绘图说明),才能保证C处的灵敏度满足要求？(3分)答:磁感应强度A＞B＞C(1分)应再增加一次绕电缆法磁化,磁化布置如下图.(2分)7、为检测图示中A点的周向缺陷,在下列图示的Ⅰ、Ⅱ、Ⅲ、Ⅳ种四种方法中,在相同的磁化电流条件下,请比较四种磁化方法在A点形成的磁感应强度的大小,并说明理由.(6分)ⅠⅡ答:在A点形成的磁感应强度,其磁化布置Ⅲ＞Ⅱ＞Ⅰ＞Ⅳ(2分)次序错一处扣1分,扣完为止.理由:磁化布置Ⅲ磁动势有迭加效应,优于磁化布置Ⅱ.(1分)在磁化布置Ⅰ中,A处的磁感应线走向会受到三通侧面Ф102×11管口的干扰,部分磁感应线逸出Ф102×11管口表面,又在另一侧进入工件形成闭合回路,使回路的磁阻增大.而在磁化布置Ⅱ中,另一个三通与之相接,在A处的磁感应线大部分从一只三通进入另一只三通,在两只三通间形成闭合回路,因为磁感应线沿阻力最小的路径通过,磁感应线穿过空气的距离小于磁化布置Ⅰ的情况,其磁路的磁阻相对较小,因此在A 点形成的磁感应强度大于磁化布置Ⅰ.(2分)磁化布置Ⅳ磁动势相互抵消,不会在A点形成有效磁场.(1分)8、在下图的磁化布置中(相接处空气间隙可忽略不计),图示中①、②、③、④、⑤、⑥、⑦、⑧处外表面缺陷(缺陷⑤、⑥在圆周面顶部,缺陷⑦、⑧在圆周面正面中间部位),哪些缺陷不能可靠地检出？并简述其不能检出的理由.(5分)答:缺陷①、③、⑤、⑥、⑧不能可靠地检出.(2分)错一处扣1分,扣完为止.缺陷①、③、⑧缺陷方向与磁感应线平行,因此不能可靠地检出.(1分)在此磁化布置中,通过磁感应线的特性分析,电缆磁动势在侧面Ф102圆周面顶部附近形成的磁感应线,沿磁阻最小路径通过的原则,大部分沿着靠近Ф102圆周面与三通正方形平面交接处位置绕过,如下图所示,而靠近圆周面正面中部区域的磁感应线在另一侧三通磁动势的作用下,磁感应线在从两个三通的圆周面通过,在两只三通间形成闭合回路,磁感应线走向图参加下图(只画一个三通).因此在Ф102圆周面顶部靠近管口位置不能形成有效磁场,由此分析,缺陷⑤、⑥不能有效检出.(2分)9、简述制订磁化规范的方法？在上题的磁化布置中,怎样确定磁化规范？(5分)答:磁场强度足够的磁化规范可通过下述一种或综合四种方法来确定:(2分)a) 用磁化电流表征的磁场强度按经验公式计算;b) 利用材料的磁特性曲线,确定合适的磁场强度;c) 用磁场强度计测量施加在工件表面的切线磁场强度.连续法检测时应达到2.4 kA/米～4.8kA/米,剩磁法检测时应达到14.4kA/米.d) 用标准试片(块)来确定磁场强度是否合适.在上题的磁化布置中,可用标准试片来确定磁场强度是否合适.(1分)由于工件形状比较复杂,也可选用多个标准试片,同时分别贴在工件上不同的部位,可看出工件磁化后,被检表面不同部位的磁化状态或灵敏度的差异,可确定大致理想的磁化规范.(2分)二、综合题(60分)某压力管道元件制造单位生产一批180°急弯弯头,形状规格如图2所示,材料牌号为15Cr米o,弯头制造采用中频感应加热推制工艺,制造工序为:切割下料→送料→中频加热成型→校型→热处理→表面喷丸处理→端部机加工→喷漆/标志→包装储运.因用户要求弯头端面加工成I型坡口.制造单位为保证产品质量,采用米T方法检测弯头在制造过程中可能产生的表面及近表面缺陷,检测面为弯头外表面.请按照JB/T4730.4—2005,采用中等级灵敏度探伤,验收级别为Ⅱ级,回答下列问题.图2 180°急弯弯头现有如下探伤设备与器材:2、CZQ-6000固定式磁粉探伤机、CYD-3000移动式磁粉探伤机、CEW-2000固定式磁粉探伤机,以上探伤机均配置Φ300×100米米的线圈,5匝.2、CDX－1磁轭探伤仪(交流电,平面磁极20×20,磁轭带活动关节)3、电缆线,长3米4、支杆1付5、Φ25×500米米铜棒6、GD-3型毫特斯拉计、ST-80(C)型照度计、UV-A型紫外辐照度计、黑光灯.7、YC2型荧光磁粉、黑磁粉、BW-1型黑磁膏、水、煤油、LPW-3号油基载液.8、A1、C型试片.9、磁悬液浓度测定管.10、2-10倍放大镜.1．根据弯头的制造工序,你认为外表面磁粉检测应放在哪道工序之后？并简述理由.(7分)答:应放在端部机加工之后,其理由如下:1)喷漆/标志后外表面有涂层,磁粉检测不可靠,因此磁粉检测应放在喷漆/标志之前进行.2)热处理会产生热处理裂纹,因此磁粉检测应放在热处理之后.3)热处理后工件表面有氧化皮,表面喷丸处理后能去除氧化皮,并使表面光洁度满足磁粉检测要求.4)机加工使缺陷露出表面,另外,平整的表面使电缆缠绕法磁化时弯头的接长成为可能.(放在表面喷丸处理后可得6分,放在热处理后得4分,因为未考虑热处理后氧化皮对检测的影响,其它回答均不得分.)2．简述米T、PT各自的优点(至少回答5点),并从检测效率、缺陷检测要求、检测灵敏度方面,分析比较米T、PT中哪种方法较适合于对该批弯头的检测？(7分)答:米T优点:(1)可检测出铁磁性材料表面和近表面(开口和不开口)的缺陷.(2)能直观地显示出缺陷的位置、形状、大小和严重程度 .(3)具有很高的检测灵敏度 ,可检测微米级宽度的缺陷.(4)单个工件检验速度快,工艺简单,成本低,污染轻.(5)结合使用各种磁化方法,几乎不受工件大小和几何形状的影响.(6)检验缺陷重复性好.(7)磁粉探伤一橡胶铸型法可间断监测小孔内壁早期疲劳裂纹的产生和发展.(8)可检验受腐蚀的表面.(至少回答5点,2.5分)PT优点:(1)可检测出任何非松孔性材料表面开口的缺陷.(2)能直观地显示出缺陷的位置、形状、大小和严重程度 .(3)具有较高的检测灵敏度 .(4)着色探伤不用设备,不用水电,特别适用于现场检验.(5)检验不受工件几何形状和缺陷方向的影响.(6)对针孔、疏松缺陷的检测灵敏度高.(至少回答5点,2.5分)针对该批弯头的检测,米T检测效率高,能检出表面和近表面(开口和不开口)的缺陷,满足缺陷检测要求,而PT只能使出表面开口缺陷,另外,米T检测灵敏度相对PT要高,因此米T较适合于对该批弯头的检测.(2分)3．某米T-Ⅱ级人员为提高检测效率,将多个弯头挂在Φ25×500米米铜棒上,对铜棒通电进行磁化操作,如图3所示,磁化电流值按偏置芯棒法磁化规范选取,你认为该米T-Ⅱ级人员的操作正确吗？并简述理由.(6分)答:该米TⅡ级人员的操作不正确.(2分)1)根据右手定则:当电流流过导体时,产生的磁场是以导体中心轴线为圆心的同心圆.当180°急弯弯头放在铜导体上,由于急弯弯头不能在工件中完成闭合的磁路,磁场发生畸变,磁力线是通过空气才闭合,使被检工件中的磁场被大大减弱、扭曲并且分布不均匀.因此这是一种不可靠的磁化方法.(2分)另外,偏置芯棒法磁化规范的确定是基于磁力线完全在工件中形成闭合回路这一前提条件下才成立,因此标准规定的经验公式在此情况下不适用.(2分)4．简述触头法的优点和缺点,针对该批弯头进行检测,你认为用触头法合适吗？并简述理由.(7分) 答:触头法的优点:(2分)①设备轻便,可携带到现场检验,灵活方便;②可将周向磁场集中在经常出现缺陷的局部区域进行检验;③检测灵敏度高.触头法的缺点:(2分)①一次磁化只能检验较小的区域;②接触不良会引起工件过热和打火烧伤;③大面积检验时,要求分块累积检验,很费时.该弯头的材料为15Cr米o,触头接触不良会引起电弧击伤,很容易在工件上产生裂纹,因此不宜用触头法检测,另外,触头法检测效率低,很费时,也不适用于该类弯头的批量检测.(3分)5．简述磁轭法的优点和缺点,针对该批弯头进行检测,你认为用磁轭法合适吗？并简述理由. (7分)答:磁轭法的优点:(2分)①非电接触;②改变磁轭方位,可发现任何方向的缺陷;③便携式磁轭可带到现场检测,灵活,方便;④可用于检测带漆层的工件(当漆层厚度允许时);⑤检测灵敏度较高.磁轭法的缺点:(2分)①几何形状复杂的工件检验较困难;②磁轭必须放到有利于缺陷检出的方向;③用便携式磁轭一次磁化只能检验较小的区域,大面积检验时,要求分块累积,很费时;④磁轭磁化时应与工件接触好,尽量减小间隙的影响.该弯头的管径和弯曲半径均较小,表面不平整,且磁轭的磁极为平面,难以保证磁极和工件表面接触良好,因此检测灵敏度难以保证;另外,磁轭法检测效率低,不适用于该类弯头的批量检测.(3分)6．为检测弯头的纵向缺陷,用电缆穿过弯头的轴线进行磁化(中间用非铁磁性材料支撑电缆),如图4所示,请比较图示中A和B两点的磁感应强度大小,并简述理由.(6分)图4答:B点的磁感应强度较大.(2分)其理由如下:用电缆穿过弯头的轴线进行磁化,磁感应线的分布如右图所示,由工件表面磁感应线的分布图中可以看出,B处的磁感应线密度最高,A处的磁感应线密度最低.(4分)7．为检测弯头的横向缺陷,用电缆缠绕法对工件进行磁化,请比较图5a和图5b所示的两种磁化布置方法中,哪种方法检测灵敏度和检测效率较高？并简述理由.(7分)图5a 图5b答:1)在图5a所示的磁化布置方法中,用线圈法进行纵向磁化时,磁力线会逸出工件端面进入空气中,再通过空气形成闭合回路,因此外加磁场中磁化时,在它的端头产生磁极,这些磁极形成了退磁场,它对外加磁场有削弱作用.另外,从磁阻定律分析,磁力线在工件两端穿过空气再形成闭合回路,磁力线穿过空气中的距离很长,其磁路的磁阻很大,导致有效磁场强度减弱.(2分)2)反之,在图5b所示的磁化布置方法中,用线圈法进行纵向磁化时,磁力线穿过两弯头端面的极薄的空气间隙,从一只弯头再进入另一只弯头,因为磁力线沿阻力最小的路径通过,几乎全部磁力线在两弯头中形成闭合回路,外逸的磁力线很少,因此在此情况下形成的退磁场很小.另外,从磁阻定律分析,磁力线穿过空气的距离远小于前种情况,其磁路的磁阻相对较小,因此有效磁场强度较前者强.(2分)3)另外,图5a所示的磁化布置方法中,需要分段磁化,且只能检测一个弯头,而图5b所示的磁化布置方法中,由于磁力线沿工件形成闭合回路,一次磁化可检测电缆覆盖区域外的所有缺陷,再用一次磁化检测原先电缆覆盖区域,且可完成两个弯头的检测,相对来说检测效率较高.(3分)8．针对该弯头的规格尺寸和缺陷检测要求,在交流电和直流电两种电流类型中,你认为选择哪种电流较合适？并简述理由.(6分)答:选用直流电较合适,其理由如下:(2分)(1)根据检测要求,采用磁粉检测方法检测弯头在制造过程中可能产生的表面和近表面缺陷,而交流电由于具有趋肤效应,因此对表面缺陷有较高的灵敏度,但对近表面缺陷灵敏度很低,不能满足检测要求.(2分) (2)直流电磁场渗入深度大,检测缺陷的深度也大,能够检测弯头的近表面缺陷;特别是该弯头的壁厚只有4米米,直流电磁通能相对集中,不致于产生磁力线在厚度方向上发散太多而导致对表面缺陷检测灵敏度的下降,因此在此情况下,采用直流电检测能兼顾表面和近表面缺陷的检测.(2分)9．什么叫磁路定律？写出具体公式.并请用磁路定律分析图6所示的电缆缠绕法磁化时,两弯头端面间的空气间隙L 0对磁粉检测的影响.(7分)图6答:磁通量等于磁动势与磁阻之比,称为磁路定律.(2分) 公式表示如下:mr NIs L NI ==Φμ/(2分) NI 为磁动势,Φ为磁通量,L/μS 为磁阻,用r 米表示.从磁路定律可以得出:磁路的磁阻与磁路的长度 成正比,与其截面积及其磁路的铁磁性材料的磁导率成反比.通过图6可以看出:磁力线穿过两弯头端面的空气间隙,从一只弯头再进入另一只弯头,由于空气的磁导率远小于工件的磁导率,因此,两弯头端面间的空气间隙L 0越大,等于磁阻越大,从而降低了 有效磁通.当然也就会降低工件的磁化程度 ,结果必然造成检测灵敏度 的下降.此外由于间隙的存在,将会在磁极附近产生漏磁场,间隙越大所产生的漏磁场就越严重,由于间隙产生的漏磁场会干扰端面附近由缺陷产生的漏磁场,从而影响对端面附近缺陷的检测.(3分)。
MT工艺题
工艺题一：一挖掘机减速箱蜗杆轴，结构及几何尺寸如图1所示。
材料牌号为45Cr，热处理状态为轴表面调质处理(840℃油淬，580℃回火)，蜗杆表面为淬火处理（840℃油淬）。
工件为机加工表面，该工件经磁粉检测后需精加工。
要求检测该工件外表面各方向缺陷（不包括端面）。
请按照JB4730-2005标准，审核、修订并优化磁粉检测工艺卡一（采用高等级灵敏度检测，验收级别为Ⅰ级；若采用线圈磁化时，工件考虑正中放置）。
（25分）图1：减速箱蜗杠轴制造单位现有如下探伤设备与器材：1、CEW-10000固定式磁粉探伤机、TC-6000固定式磁粉探伤机、CYD-3000移动式磁粉探伤机、CEW-2000固定式磁粉探伤机、CEW-1000固定式磁粉探伤机，以上探伤机均配置Φ200×250mm的刚性开闭线圈，5匝。
2、GD-3型毫特斯拉计。
3、ST-80（C）型照度计。
4、UV-A型紫外辐照度计。
5、黑光灯。
6、YC2型荧光磁粉、黑磁粉、BW-1型黑磁膏、水、煤油、LPW-3号油基载液。
7、A1、C、D型试片。
8、磁悬液浓度测定管。
9、2-10倍放大镜。
对审核修订、优化磁粉检测工艺卡的要求：1、如认为工艺卡中所填写内容错误，不恰当或不完整，则划去错误或不恰当的内容，在修改栏中填写正确、完整的内容；如认为工艺卡中所填写内容正确，完整，则不作任何修改。
2、根据所给出的被检工件情况由编者自行选择最佳磁化方法及磁化规范，并按上述条件选择所需的磁粉探伤设备与器材。
3、磁化方法应通过示意图表达清楚。
4、在工艺卡“编制”、“审核”栏中填写其要求的无损检测人员资格等级和日期。
工艺题二：一压力容器筒形锻件，结构及几何尺寸如图2所示。
材料牌号为 2.25Cr1Mo，外径Φ800mm，壁厚46mm，长度为1000mm，要求检测筒形锻件外表面缺陷（不包括端面）。
请按照下面给定的磁粉探伤设备和器材，按照JB/T4730.4-2005，采用中等灵敏度探伤，验收级别为Ⅱ级，编制磁粉检测工艺卡二。
磁粉检测综合题和工艺题解题思路(2012MT3级复证学习资料)
MT综合题和工艺题解题思路一、综合题某在制压力容器---锁斗，规格尺寸如图一所示,管口规格如表一，壳体材料牌号为15CrMo。
设计有关技术要求：所有焊接坡口采用机械方法加工，表面粗糙度Ra≤25μm, 坡口面进行100%MT或PT检测；C、D类接头及角接头应打磨并圆滑过渡，C、D类接头进行100%MT检测且水压试验后再次检测，其它所有角焊缝进行100%MT检测；容器内部表面全部进行不锈钢堆焊（堆焊材料：过渡层E309MoL-15，面层E316L-15），在堆焊前，母材的被堆焊表面要求进行100%MT检测，母材被堆焊表面的对接焊缝需磨平；检测标准为JB/T4730.4-2005，合格级别为Ⅰ级。
（注：15CrMo为珠光体耐热钢，其可焊性较差，具有冷裂纹、再热裂纹倾向）。
请按要求回答以下问题。
图一锁斗规格尺寸注：上图中，B（N5，T2）表示接管N5与T2的连接环焊缝D（N5）表示接管N5与壳体的连接角焊缝表一管口规格现有如下探伤设备与器材：1、CZQ-6000固定式磁粉探伤机、CEW-2000固定式磁粉探伤机、CYD -5000移动式磁粉探伤机，以上探伤机均配置Φ400×100mm的线圈，5匝。
2、CEE交直流电磁轭探伤仪（楔面磁极，磁轭带活动关节）3、CDE—ⅡE交叉磁轭探伤仪4、支杆1付5、Φ25×1000mm铜棒6、磁粉、磁悬液；标准试片；磁粉检测其它辅助器材。
1、针对该产品技术要求所有焊接坡口面进行100%MT或PT检测，为了保证检测质量，你认为应如何选择MT或PT检测方法？并简述理由。
答：根据《固定式压力容器安全技术监察规程》第4.5.3.1第（4）条的规定，对铁磁性材料制压力容器焊接接头表面应当优先采用MT检测，因为MT检测可以发现表面和近表面缺陷且灵敏度高于PT检测，而PT检测只能发现表面开口缺陷。
因此，对该容器各部件焊接坡口面的无损检测，只要能够进行并且能够保证灵敏度，则采用MT检测，如筒体、封头、锥体以及直径较大的接管焊接坡口面；而对于接管直径较小的焊接坡口面，应采用PT检测。
MT题库
一、是非题1.1 磁粉探伤中所谓的不连续性就是指缺陷。
（）1.2 磁粉探伤中对质量控制标准的要求愈高愈好。
( )1.3 磁粉探伤的基础是磁场与磁粉的磁相互作用。
( )1.4 马氏体不锈钢可以进行磁粉探伤。
( )1.5 磁粉探伤不能检测奥氏体不锈钢材料，也不能检测铜、铝等非磁性材料。
( )1.6 磁粉探伤方法只能探测开口于试件表面的缺陷，而不能探测近表面缺陷。
( )1.7 磁粉探伤难以发现埋藏较深的孔洞，以及与工件表面夹角大于20°的分层。
( )1.8 磁粉探伤方法适用于检测点状缺陷和平行于表面的分层。
( )1.9 被磁化的试件表面有一裂纹，使裂纹吸引磁粉的原因是裂纹的高应力。
( )1.10 磁粉探伤可对工件的表面和近表面缺陷进行检测。
( )1.11 一般认为对表面阳极化的工件和有腐蚀的工件检测，磁粉方法优于渗透方法。
1.12 焊缝的层间未熔合缺陷，容易用磁粉探伤方法检出。
( )2.1 由磁粉探伤理论可知，磁力线在缺陷处会断开，产生磁极井吸附磁粉。
( )2.2 磁场强度的大小与磁介质的性质无关。
( )2.3顺磁性材料和抗磁性材料均不能进行磁粉探伤。
( )2.4 当使用比探测普通钢焊缝的磁场大10倍以上的磁场磁化时．就可以对奥氏体不锈钢焊缝进行磁粉探伤。
( )2.5 铁磁性材料是指以铁元素为主要化学成分的，容易磁化的材料。
( )2.6 各种不锈钢材料的磁导率都很低，不适宜磁粉探伤。
( )2.7 真空中的磁导率为0。
( )2.8 铁磁材料的磁导率不是一个固定的常数。
( )2.9 铁、铬、镍都是铁磁性材料。
( )2.10 矫顽力是指去除剩余磁感应强度所需的反向磁场强度。
( )2.11 由于铁磁性物质具有较大的磁导率，因此在建立磁通时．它们具有很高的磁阻。
( )2.12 使经过磁化的材料的剩余磁场强度降为O的磁通密度称为矫顽力。
( )2.13 磁滞回线只有在交流电的情况下才能形成，因为需要去除剩磁的矫顽力。
无损检测MT工艺示范题 题
磁化 方法
（1）荧光：YC2
磁粉LPW-3油载液
通电法加 线圈法
磁粉、载液及磁 悬液沉淀浓度
（或水）010.5ml/100ml (2)非荧光：黑磁
磁悬液 施加方
法
粉，油或水1.2-
2.4ml/100ml
通电法： I70=535-
900A I140=1070磁化 1800A 规范 线圈法： I70=1150A I140=2920A 最终以A1 试片确定
一、检测对象及要求：
1、一锻制方钢几何尺寸如图1所示，材料牌号为45#，要求检 测工件表面缺陷，以高等级灵敏度探伤。请参照JB4730－94 标准，验收级别Ⅰ级，编制该工件的磁粉探伤工艺卡一。
图1 矩形方钢 注：①如选择线圈法磁化工件，其线圈宽度为200mm，线圈内径
为600mm，共5匝，线圈填充因数按线圈与工件的横截面积 之比计算。 ②如选择低填充因数线圈法磁化工件，被磁化工件偏心放 置。 2、一锅炉接管结构型式如图2所示，材料牌号为20G，两只管 子的几何尺寸分别为：φ273×14mm；φ108×8mm，要求检测 两只管子相交角焊缝外表面的缺陷。请参照JB4730－94标准， 验收级别Ⅱ级，审核、修订该锅炉接管角焊缝外表面的磁粉探 伤工艺卡二。
产品 名称
检测 部位
方钢 表面
磁粉探伤工艺卡一
工件规格
550×140×140mm; 材料编 150×70×70mm 号
45#
表面状况
机加工
探伤设 CEW备 3000
检验 方法
荧光或非 荧光湿示 连续法
紫外光辐照度或
荧光
工件表面光照度 ≥1000μw/cm2；
标准试 片
A15/100
非荧光≥500lx
MT-Ⅲ级人员工艺初试试题
MT－Ⅲ级人员工艺初试试题说明：以下是MT－Ⅲ级人员工艺初试试题，请考生按要求完成。
一、选择题1. 工艺是指将原材料加工成最终产品所需要完成的一系列加工步骤。
工艺包括（）。
A. 原材料选择和加工设备配置B. 原材料采购和清洗C. 加工和质量控制D. 原材料加工和最终产品堆码2. 下列哪个操作符号在工艺图中表示加工步骤的流程线？A. △B. ○C. →D. ×3. 原材料在进行加工前，常需要进行（）处理来消除内应力以提高材料机械性能。
A. 热处理B. 表面清洗C. 锻造D. 淬火4. 以下不属于铸造工艺常用设备的是（）。
A. 电炉B. 压力机C. 喷砂机D. 立式铣床5. 在焊接工艺中，以下哪种焊接方法不需要填充材料？A. 电弧焊B. 点焊C. 焊锡D. 气焊二、判断题1. 精加工是指对机械加工零件进行精度和光洁度的加工，包括磨削、拉削和抛光等方法。
（）2. 冷拔是一种金属材料加工方法，通过在室温下将原材料拉制成一定形状和尺寸的工艺。
（）3. 铣削是以固体刀具在工件上进行旋转切削加工的方法，适用于加工平面、曲面和螺纹等形状。
（）4. 锤锻是指利用锻锤对金属材料进行机械冲击和形变加工，使其形成所需形状的工艺。
（）5. 机加工中的数控加工是利用计算机对机床进行控制，实现复杂形状和高精度的工艺。
（）三、简答题1. 简述工艺流程图的作用和组成要素。
2. 请简述两种不同的热处理方法及其适用范围。
3. 请简要说明机械加工中的车削工艺的原理和应用。
4. 请简述焊接工艺中的电弧焊和气焊的区别。
5. 请简述视觉检测在质量控制中的应用。
四、计算题1.钢材切割工艺中，需要进行1mm厚度的金属切割，如果所用剪刀每次切割剪头的消耗为0.2mm，那么该剪刀可以用于切割多少次？2.某工件需要在车床上进行车削加工，其切削速度为100m/min，进给速度为0.1mm/r。
如果工件直径为100mm，请计算车削所需的时间。
以上为MT－Ⅲ级人员工艺初试试题，请考生按要求完成答卷。
MT试题
姓名成绩MT试题一、判断题（每题1分，共40分）1、磁粉检测能检测任何材料的表面和近表面缺陷。
（）2、软磁材料磁滞回线狭长，磁导率相对较低。
（）3、材料的磁导率可用来描述材料被磁化的难以程度。
（）4、用触头法进行磁粉检测时，由于接触不良会引起工件局部过热和打火烧伤。
（）5、磁化方法的选择，实际上就是选择试件磁化的最佳磁化方向。
（）6、磁粉检测中，磁轭法不能有效的发现焊缝表面的横向裂纹。
（）7、为了延长紫外灯的使用寿命，应做到用时即开，不用即关。
（）8、标准试片表面有锈蚀、褶折或磁特性发生改变时不得继续使用。
（）9、磁粉检测常用的电流类型有交流、整流电流和直流。
（）10、磁粉检测灵敏度是指检测最小缺陷的能力。
（）11、磁粉检测中，剩磁法不适用于干法检测。
（）12、退磁就是将工件内的剩磁减小到不妨碍使用的程度。
（）13、对于有延迟裂纹倾向的钢制焊接件，磁粉检测应在焊接后24小时进行。
（）14、连续法磁悬液的施加宜采用浇法、浸法，剩磁法则采用浇法。
（）15、制定磁化规范的方法之一是采用经验公式计算。
（）16、如果工件在磁粉检测中涂覆了反差增强剂，则检测完毕后必须清洗掉。
（）17、磨削裂纹的磁痕特征之一是其方向一般垂直于磨削方向。
（）18、磁粉检测设备的电流表至少半年校验一次。
（）19、对于循环使用的磁悬液应每月测定一次磁悬液的污染。
（）20、在有易燃易爆材料的场所，不应使用触头法和轴向通电法进行磁粉检测。
（）21、由于铁磁性物质具有较大的磁导率，因此在建立磁通时，它们具有很高的磁阻。
（）22、退磁场仅与试件的形状尺寸有关，与磁化强度大小无关。
（）23、触头法磁粉检测时，两触头连线上任一点的磁场方向与连线相垂直。
（）24、磁粉检测中，直流电和交流电组合不能形成复合磁化。
（）25、规定检测后加热到700℃以上进行热处理的工件，一般可不进行退磁。
（）26、磁粉检测中，对标准试片施加磁粉时，在任何场合都要使用连续法进行。
MT工艺编制并优化的实例
MT工艺编制并优化的实例工艺题1：如图10-1所示，现有长为2000米的在用压力管道，规格φ57×5mm，材质20g，表面有较厚的油漆防腐层（0.2mm），定期检验中，要求对外表面对接环向焊接接头进行100%磁粉检测。
根据所给出的被检工件情况和磁粉检测设备由编写者自行选定最佳磁化方法及磁化规范。
按JB/T4730.4-2005标准进行检测，合格级别I级，采用高灵敏度。
可选用的设备和器材有：CYD3000移动式磁粉探伤机、CEW12000固定式磁粉探伤机、CDX-3旋转磁场探伤仪、A型试片等。
磁粉探伤工艺卡工艺卡编号：G001-01产品名称在用压力管道产品规格（mm）φ57×5材料牌号20g 检测部位外表面对接环缝工序安排表面检验合格后表面预清理要求砂轮打磨至金属光泽探伤设备CYD3000移动式磁探机标准试片A1-15/100检验方法连续法磁化方法磁轭法磁化规范提升力≥45N磁化时间1～3S2～3次磁粉、载液磁悬液配制浓度黑磁粉、水悬液10～25g/l磁悬液施加方法及操作要求在通电的同时喷洒磁悬液，停止浇洒1 S后再停止磁化。
紫外光辐照度或试件表面光照度试件表面光照度≥1000lx缺陷记录方式照相法+草图探伤方法标准JB/T4730.4-2005 质量验收等级I级不允许缺陷裂纹和线性缺陷; 圆形缺陷d≤1.5，且在评定框内大于1个磁化方法示意草图：磁化方法的附加说明：1磁轭法时，磁轭的连线垂直于环焊接接头或有一定角度；并且在垂直的位置再磁化一次（共磁化两次）。
要用A1-15/100试片确定磁化规范的正确性。
工艺题2：某压力容器制造厂为聚丙烯装置生产一台丙烯蒸发器（见图10-3）。
容器设计压力为2.5MPa（壳程）/1.0MPa（管程），设计温度为-45℃（壳程）/220℃（管程），盛装介质为丙烯（壳程）/管束Φ25×3D4 B11D3 B9B10 D2B8D1接管Φ159×12接管Φ159×12接管Φ159×12蒸汽（管程），容器规格为Φ800×24×6465mm ，壳体和Φ159×12接管材质为09MnNiDR ；焊后要求整体热处理、水压试验、气密性试验，现要求按JB/T4730.4-2005标准，采用高等灵敏度、Ⅰ级合格，编制该产品Φ159×12接管角接接头磁粉检测工艺。
MT复习题
MT复习题1、能够进行磁粉探伤的材料是：（）a、碳钢b、奥氏体不锈钢c、黄铜d、铝2、被磁化的工件表面有一裂纹，使裂纹吸引磁粉的原因是：（）a、多普勒效应b、漏磁场c、矫顽力d、裂纹处的高应力3、在国际单位制中，常用什么单位表示磁场强度？（）a、安培/米b、安培.米c、特斯拉d、高斯4、铁磁性材料的特点是：（）a、受磁铁强烈吸引b、能被磁化c、以上都是d、以上都不是5、工件中有电流通过时，在工件中可感应出周向磁场，这种磁场的方向可用什么定则来确定？（）a、右手定则b、左手定则c、环路安培定则d、高斯定理6、铁磁性物质在加热时，铁磁性消失而变为顺磁性物质的温度叫做( ) a、饱和点b、居里点c、熔点d、转向点7、磁铁上，磁力线进入的一端是（）a、N极b、S极c、N极和S极d、以上都不是8、难以磁化的金属具有（）a、高磁导率b、低磁导率c、低磁阻d、低矫顽力9、把一根铜导杆穿入一个筒型铁试件中通电，则试件中的磁感应强度（）a、与导杆表面相同b、大于导杆表面c、小于导杆表面d、在试件内各处相同10、被磁化的工件表面有一裂纹，使裂纹吸引磁粉的原因是：（）A、多普勒效应B、漏磁场C、矫顽力D、裂纹处的高应力11、铁磁性材料的特点是：（）A、受磁铁强烈吸引B、能被磁化C、以上都是D、以上都不是12、铁磁性物质在加热时，铁磁性消失而变为顺磁性物质的温度叫做 ( )A、饱和点B、居里点C、熔点D、转向点13、难以磁化的金属具有（）A、高磁导率B、低磁导率C、低磁阻D、低矫顽力14、采用轴向通电法探伤，在决定磁化电流时，应考虑零件的（）A、长度B、直径C、长径比D、表面状态15、采用中心导体法对内径r＝50mm，外径R＝100mm的管子进行磁化，则内外表面的磁场强度为：（）A、r处是R处的2倍B、R处是r处的2倍C、R处与r处都一样D、无法确定16、指出下列有关B－H曲线的叙述哪种说法是正确的？（）A、在B－H曲线上，把H为零的B值称为矫顽力B、在B－H曲线上，矫顽力表示反磁场的大小C、B－H曲线是表示磁场强度与磁通密度关系的曲线D、以上都是17、手持电极法磁粉探伤使用的安培数依据什么来确定（）A、材料类型B、电极间的间距C、零件长度D、零件直径18、对人眼比较敏感的光线是（）A、波长约为365nm的紫外光B、波长约为700nm的红光C、波长约为400nm的紫光D、波长约为550nm的黄绿光19、干粉方法中应用的纯铁磁粉的最好形状是（）A、扁平的B、球形的C、细长的D、B和C的混合物20、以下关于磁粉探伤的检测时机的叙述，哪一条是错误的（）A、检测时机应选择在机加工后，磨削前进行B、检测时机应选择在涂漆、电镀等表面处理之前进行C、对延迟裂纹倾向的材料，应在焊后24小时进行D、检测时机应选在容易产生缺陷的各道工序后进行21、荧光磁粉显示应在哪种光线下检验？（）A、荧光B、自然光C、黑光D、氖光22、以下有关磁痕观察条件要求，哪一条是错误的？（B）A、非荧光磁粉检验，被检工件表面白光照度不小于500LxB、荧光磁粉检验，被检工件表面白光照度不小于1000LxC、荧光磁粉检验，环境光应小于20LxD、荧光磁粉检验，工件被检面处的紫外辐照度不小于1000μW/cm223、由磁场的不规则性形成的非相关显示可能是哪种原因引起的？（）A、夹渣B、磨削裂纹C、零件硬度急剧变化D、以上都不是24、以下哪种方法不适合焊缝坡口的磁化? ()A、触头法B、磁轭法C、交叉磁轭法D、感应电流法25、采用轴向通电法探伤，在决定磁化电流时，应考虑零件的 ()A、长度B、直径C、长径比D、表面状态26、下列关于铁磁性的叙述，正确的是()A、钢中的含碳量越多，其矫顽力越小B、经淬火的钢材，一般说矫顽力变大C、含碳量越高的钢材，磁导率也越高D、奥氏体不锈钢显示强磁性27、下列关于漏磁场的叙述，正确的是()A、缺陷方向与磁力线方向平行时，漏磁场最大B、漏磁场的大小与工件的材质无关C、漏磁场的大小与缺陷的深度有关D、工件表层下缺陷所产生的漏磁场，随缺陷的埋藏深度增加而增大28、采用轴向通电法探伤，在决定磁化电流时，应考虑零件的（）a、长度b、直径c、长径比d、表面状态29、A、B两工件长度相同，A工件直径25mm，B工件直径50mm，通以同样大小的电流磁化，则两工件表面的磁场强度（）a、相同b、A为B的2倍c、B为A的4倍d、B为A的两倍30、采用中心导体法对内径r＝50mm，外径R＝100mm的管子进行磁化，则内外表面的磁场强度为：（）a、r处是R处的2倍b、R处是r处的2倍c、R处与r处都一样d、无法确定31、进一步增大磁化力，材料中的磁性也不会再增大的点称为（）a、显点b、饱和点c、剩磁点d、残留点32、指出下列有关B－H曲线的叙述哪种说法是正确的？（）a、在B－H曲线上，把H为零的B值称为矫顽力b、在B－H曲线上，矫顽力表示反磁场的大小c、B－H曲线是表示磁场强度与磁通密度关系的曲线d、以上都是33、下列关于退磁场的的叙述，正确的是（）a、施加的外磁场越大，退磁场就越小b、试件磁化时，如不产生磁极，同样会产生退磁场c、试件的长径比越大，则退磁场越小d、以上都是34、手持电极法磁粉探伤使用的安培数依据什么来确定（）a、材料类型b、电极间的间距c、零件长度d、零件直径35、为了用磁粉探伤的方法检测材料中不同方向的缺陷，最好使用（）a、两个或两个以上的不同磁场b、强磁场c、高频磁场d、以上都是36、对人眼比较敏感的光线是（）a、波长约为365nm的紫外光b、波长约为700nm的红光c、波长约为400nm的紫光d、波长约为550nm的黄绿光37、用于磁粉探伤的磁粉应具备的性能是：（）a、无毒b、磁导率高c、顽磁性低d、以上都是38、干粉方法中应用的纯铁磁粉的最好形状是（）a、扁平的b、球形的c、细长的d、B和C的混合物39、磁粉探伤灵敏度试片的作用是：（）a、考察所用的探伤工艺及方法是否妥当b、鉴定磁粉探伤仪的性能是否符合要求c、鉴定磁悬液或磁粉性能是否符合要求d、以上都是40、以下关于磁粉探伤的检测时机的叙述，哪一条是错误的（）a、检测时机应选择在机加工后，磨削前进行b、检测时机应选择在涂漆、电镀等表面处理之前进行c、对延迟裂纹倾向的材料，应在焊后24小时进行d、检测时机应选在容易产生缺陷的各道工序后进行41、检测细微的浅表面裂纹时，最佳的方法是（）a、干法交流电b、干法直流电c、湿法交流电d、湿法直流电42、荧光磁粉显示应在哪种光线下检验？（）a、荧光b、自然光c、黑光d、氖光43、沿长度方向有三个不同直径的塔形圆柱试样，需要周向磁化进行磁粉检验，按经验法则至少得出三个电流强度，宜先用哪个电流值进行磁化（）a、最高值b、中间值c、最低值d、首先用哪个值无关紧要44、以下有关磁痕观察条件要求，哪一条是错误的？（）a、非荧光磁粉检验，被检工件表面白光照度不小于500Lxb、荧光磁粉检验，被检工件表面白光照度不小于1000Lxc、荧光磁粉检验，环境光应小于20Lxd、荧光磁粉检验，工件被检面处的紫外辐照度不小于1000μW/cm245、以下所述的各种显示中，哪一个不属于伪显示（）a、纤维物线头粘滞磁粉所形成的显示b、工件氧化皮滞留磁粉所形成的显示c、焊缝余高边缘凹陷滞留磁粉所形成的显示d、由于内键槽造成工件截面突变而形成的显示46、由磁场的不规则性形成的非相关显示可能是哪种原因引起的？（）a、夹渣b、磨削裂纹c、零件硬度急剧变化d、以上都不是47、检测起重机吊钩横向疲劳裂纹的最佳方法是（）a、交流磁轭、连续法、干法、非荧光磁粉b、通电法、剩磁法、湿法、荧光磁粉c、绕电缆法、连续法、湿法、荧光磁粉d、触头法、连续法、干法、非荧光磁粉48、以下哪种方法不适合焊缝坡口的磁化? ()a、触头法b、磁轭法c、交叉磁轭法d、感应电流法问答题49、影响漏磁场的因素有哪些？50、简述磁粉探伤的原理？51、选择磁化方法应考虑哪些因素？52、如何正确使用灵敏度试片？53、探伤前为何要把零件分解开？54、什么是磁化规范？确定磁化规范的方法各有哪些？55、什么是伪显示，非相关显示和相关显示，区别是什么？56、用交叉磁轭磁化球罐焊缝时，喷洒磁悬液有哪些要求？57、简述磁粉探伤的原理？58、如何正确使用灵敏度试片?59、计算题：28、钢板厚度为10 mm，选用输出电流最大值为Im=500安培的触头式磁粉探伤仪进行磁粉探伤，试求触头间距的最大值为多少？解：60、一圆柱形导体直径为10cm，通以1000A直流电，求与导体中心轴线相距2.5cm、5cm和10cm各点的磁场强度？61、有一有限长螺管线圈，长400mm，内径300mm，线圈为25匝。
MT工艺例题(触头法)
10g/L-25g/L
磁悬液施加方法
浇法或喷洒磁悬液
检测方法标准
JB/T4730.4-2005
质量验收等级
Ⅰ
磁粉检测质量评级要求
1)不允许任何裂纹；
2)不允许存在任何线性缺陷磁痕；
3)圆形缺陷磁痕（评定框尺寸为35mm×100mm），长径d≤1.5mm,且评定框内不大于1个。
磁化方法示意草图：
（应画，现略）
一般：A1-30/100
检测
方法
1)非荧光湿法
连续法
光线及检测环境
被检表面的光照度≥1000lx
缺陷记录方式
照相、录像和可剥性塑料薄膜等方式记录，并应用草图标示
磁化
方法
触头法
电流种类磁化规范
一般为：AC
4片确定
磁粉、载液及磁悬液配制浓度
1) HK-1黑磁粉+水/煤油
审核
XXXMTIII
年月日
年月日
某制造厂在制容器的人孔接管，规格为Ф450×14，材质为15CRMO，根据要求，对接B1对接焊缝及热影响区外表面进行100%磁粉检测，I级验收。请按JB4730-2005标准规定，编制该焊缝的磁粉检测工艺卡。
工厂现有设备和器材有：
1CJX-1000型交流磁粉探作机，CXE型交叉磁轭磁粉探伤仪，CJE交流电磁轭探伤仪。
MT工艺编制并优化的实例
MT工艺编制并优化的实例工艺题1：如图10-1所示，现有长为2000米的在用压力管道，规格φ57×5mm，材质20g，表面有较厚的油漆防腐层（0.2mm），定期检验中，要求对外表面对接环向焊接接头进行100%磁粉检测。
根据所给出的被检工件情况和磁粉检测设备由编写者自行选定最佳磁化方法及磁化规范。
按JB/T4730.4-2005标准进行检测，合格级别I级，采用高灵敏度。
可选用的设备和器材有：CYD3000移动式磁粉探伤机、CEW12000固定式磁粉探伤机、CDX-3旋转磁场探伤仪、A型试片等。
磁粉探伤工艺卡工艺卡编号：G001-01产品名称在用压力管道产品规格（mm）φ57×5材料牌号20g 检测部位外表面对接环缝工序安排表面检验合格后表面预清理要求砂轮打磨至金属光泽探伤设备CYD3000移动式磁探机标准试片A1-15/100检验方法连续法磁化方法磁轭法磁化规范提升力≥45N磁化时间1～3S 磁轭间距200 2～3次磁粉、载液磁悬液配制浓度黑磁粉、水悬液10～25g/l磁悬液施加方法及操作要求在通电的同时喷洒磁悬液，停止浇洒1 S后再停止磁化。
紫外光辐照度或试件表面光照度试件表面光照度≥1000lx缺陷记录方式照相法+草图探伤方法标准JB/T4730.4-2005 质量验收等级I级不允许缺陷裂纹和线性缺陷; 圆形缺陷d≤1.5，且在评定框内大于1个磁化方法示意草图：磁化方法的附加说明：1磁轭法时，磁轭的连线垂直于环焊接接头或有一定角度；并且在垂直的位置再磁化一次（共磁化两次）。
要用A1-15/100试片确定磁化规范的正确性。
工艺题2：某压力容器制造厂为聚丙烯装置生产一台丙烯蒸发器（见图10-3）。
容器设计压力为2.5MPa（壳程）/1.0MPa（管程），设计温度为-45℃（壳程）/220℃（管程），盛装介质为丙烯（壳程）/管束Φ25×3D4 B11D3 B9B10 D2B8D1接管Φ159×12接管Φ159×12接管Φ159×12蒸汽（管程），容器规格为Φ800×24×6465mm ，壳体和Φ159×12接管材质为09MnNiDR ；焊后要求整体热处理、水压试验、气密性试验，现要求按JB/T4730.4-2005标准，采用高等灵敏度、Ⅰ级合格，编制该产品Φ159×12接管角接接头磁粉检测工艺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工艺题
一大型游乐设施传动轴（局部），结构尺寸如图1所示。
材料牌号为2Cr13，热处理状态为调质处理（1050℃油淬，550℃回火），齿轮表面为淬火处理（860℃油淬）。
工件为机加工表面，该工件经磁粉检测后需精加工。
要求检测该轴外表面各方向缺陷（不包括轴端面）。
请参照JB/T4730.4—2005，采用高等级灵敏度探伤。
验收级别为Ⅰ级，
图1:传动轴
现有如下探伤设备与器材：
1、TC-6000固定式磁粉探伤机、CYD3000移动式磁粉探伤机、CEW-2000固定式磁粉
探伤机、CEW-1000固定式磁粉探伤机，以上探伤机均配置Φ300×100mm的线圈，5匝，。
2、GD-3型毫特斯拉计。
3、ST-80（C）型照度计。
4、UV-A型紫外辐照度计。
5、黑光灯。
6、YC2型荧光磁粉、黑磁粉、BW-1型黑磁膏、水、煤油、LPW-3号油基载液。
7、A1、C型试片。
8、磁悬液浓度测定管。
9、2-10倍放大镜。
磁粉探伤工艺卡
(1分
(MT-Ⅲ)
MT-Ⅱ(MT-Ⅲ)
年。
