一、填空题（11 小题，每空0.5分，共22 分）1、电力电子学是由、和交叉而形成的边缘学科。
2、按照电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为以下三类；1) 的电力电子器件被称为半控型器件，这类器件主要是指及其大部分派生器件。
2) 的电力电子器件被称为全控型器件，这类器件品种很多，目前常用的有和。
3) 的电力电子器件被称为不可控器件，如。
3、根据下面列出的电力电子器件参数的定义，在空格处填写该参数的名称。
4、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，在中小功率领域应用最为广泛的是___________。
5、电力电子器件的驱动电路一般应具有电路与之间的电气隔离环节，一般采用光隔离，例如；或磁隔离，例如。
6、缓冲电路又称为吸收电路，缓冲电路可分为关断缓冲电路和开通缓冲电路。
其中缓冲电路又称为du／dt 抑制电路，用于吸收器件的过电压。
缓冲电路又称为di／dt抑制电路，用于抑制器件时的电流过冲和di／dt，减小器件的损耗。
7、单相半波可控整流电路、单相桥式全控整流电路、三相半波可控整流电路和三相桥式全控整流电路，当负载分别为电阻负载和电感负载时，晶闸管的控制角移相范围分别是多少（用角度表示，如0°～180°）？8、在单相全控桥式电阻-反电动势负载电路中，当控制角α大于停止导电角δ时，晶闸管的导通角θ=_____________。
当控制角α小于停止导电角δ时，且采用宽脉冲触发，则晶闸管的导通角θ=_____________。
9、由于器件关断过程比开通过程复杂得多，因此研究换流方式主要是研究器件的关断方法。
换流方式可分以下四种： ， ，， 。
10、正弦脉宽调制（SPWM ）技术运用于电压型逆变电路中，改变 _可改变逆变器输出电压幅值；改变 _ _可改变逆变器输出电压频率；改变_ _可改变开关管的工作频率。
电子电工专业试卷及答案

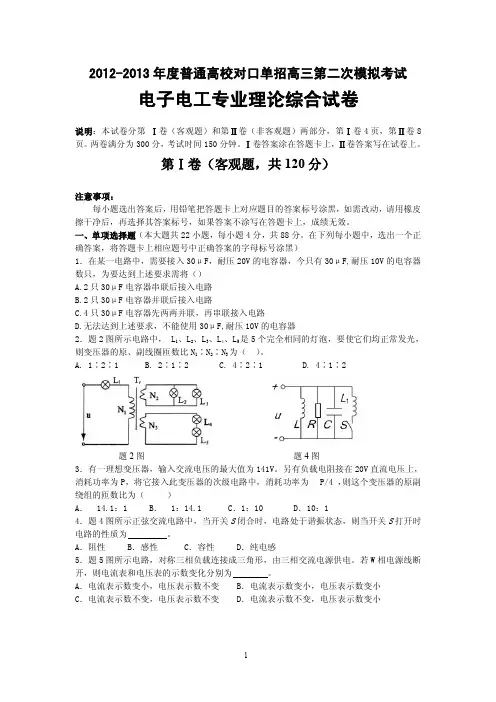

2012-2013年度普通高校对口单招高三第二次模拟考试电子电工专业理论综合试卷说明：本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（非客观题）两部分，第Ⅰ卷4页，第Ⅱ卷8页。
两卷满分为300分，考试时间150分钟。
Ⅰ卷答案涂在答题卡上，Ⅱ卷答案写在试卷上。
第Ⅰ卷（客观题，共120分）注意事项：每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，请用橡皮擦干净后，再选择其答案标号，如果答案不涂写在答题卡上，成绩无效。
一、单项选择题（本大题共22小题，每小题4分，共88分。
在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1．在某一电路中，需要接入30μF，耐压20V 的电容器，今只有30μF,耐压10V 的电容器数只，为要达到上述要求需将（）A.2只30μF 电容器串联后接入电路B.2只30μF 电容器并联后接入电路C.4只30μF 电容器先两两并联，再串联接入电路D.无法达到上述要求，不能使用30μF,耐压10V 的电容器2．题2图所示电路中，L 1、L 2、L 3、L 4、L 5是5个完全相同的灯泡，要使它们均正常发光，则变压器的原、副线圈匝数比N 1∶N 2∶N 3为（）。
A.1∶2∶1B.2∶1∶2C.4∶2∶1D.4∶1∶2题2图题4图3．有一理想变压器，输入交流电压的最大值为141V。
另有负载电阻接在20V 直流电压上，消耗功率为P，将它接入此变压器的次级电路中，消耗功率为P/4，则这个变压器的原副绕组的匝数比为（）A．14.1：1B．1：14.1C．1：10D．10：14．题4图所示正弦交流电路中，当开关S 闭合时，电路处于谐振状态，则当开关S 打开时电路的性质为。
A．阻性B．感性C．容性D．纯电感5．题5图所示电路，对称三相负载连接成三角形，由三相交流电源供电。
若W 相电源线断开，则电流表和电压表的示数变化分别为。
A．电流表示数变小，电压表示数不变B．电流表示数变小，电压表示数变小C．电流表示数不变，电压表示数不变D．电流表示数不变，电压表示数变小题5图题6图6．题6图所示电路中，S 闭合前，电感未储能。
电力电子技术试题20套及答案
t1~t2 时间段内，有（
闸管导通。
）晶
A、1个
B、2 个
C、3 个
D、 4 个
4、对于单相交交变频电路如下图，在
置的工作状态是（
）
A 、 P 组阻断， N 组整流
C、 N 组阻断， P 组整流
t1~t2 时间段内， P 组晶闸管变流装置与 N 组晶闸管变流装
B 、P 组阻断， N 组逆变 D 、 N 组阻断， P 组逆变
1、简述晶闸管导通的条件与关断条件。（ 7 分）
2、电压型逆变电路的主要特点是什么？（ 8 分）
3、简述实现有源逆变的基本条件，并指出至少两种引起有源逆变失败的原因（ 7 分）
四、 作图题（共 2 小题，每题 12 分，共 24 分）
1、三相全控桥，阻感负载，主回路整流变压器的接法是 D,y5，采用 NPN 管的锯齿
二、选择题（本题共 11 小题， 9， 10，11 小题每题 2 分，其余每题 1 分共 14 分）
1、下列电路中，不可以实现有源逆变的有（
D ）。
A 、三相半波可控整流电路
B、三相桥式全控整流电路
C、单相桥式可控整流电路
D 、单相全波可控整流电路外接续流二极管
2、晶闸管稳定导通的条件（
A）
A 、晶闸管阳极电流大于晶闸管的擎住电流
A、
B、
C、 K f =I dT ·I T
D 、 K f =Id T-I T
7、降压斩波电路中，已知电源电压 Ud=16V ，负载电压 U o=12V ，斩波周期 T=4ms，则开通时
T on=（ C ）
A 、 1ms
B、 2ms
C、 3ms
D、 4ms
8、关于单相桥式 PWM 逆变电路，下面说法正确的是（
电力电子技术考试试题(doc 8页)
电力电子技术考试试题(doc 8页)一、填空题（11 小题，每空0.5分，共22 分）1、电力电子学是由、和交叉而形成的边缘学科。
2、按照电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为以下三类；1) 的电力电子器件被称为半控型器件，这类器件主要是指及其大部分派生器件。
2) 的电力电子器件被称为全控型器件，这类器件品种很多，目前常用的有和。
3) 的电力电子器件被称为不可控器件，如。
3、根据下面列出的电力电子器件参数的定义，在空格处填写该参数的名称。
4、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，在中小功率领域应用最为广泛的是___________。
5、电力电子器件的驱动电路一般应具有电路与之间的电气隔离环节，一般采用光隔离，例如；或磁隔离，例如。
6、缓冲电路又称为吸收电路，缓冲电路可分为关断缓冲电路和开通缓冲电路。
其中缓冲电路又称为du／dt抑制电路，用于吸收器件的过电压。
缓冲电路又称为di／dt抑制电路，用于抑制器件时的电流过冲和di／dt，减小器件的损耗。
5、IGBT 综合了（ ）和（ ）的优点，因而具有良好的特性。
A.SCRB.GTOC.GTRD.P.MOSFET F. 电力二极管三、计算题（4 小题，共20分）1、单相桥式全控整流电路，U2=200V ，负载中R=2Ω，L 值极大，反电势E=120V 。
已知控制角的变化范围是： 0°~30°,考虑安全裕量(按1.5倍计算)，确定晶闸管的额定电压和额定电流。
（4分）2、单相全控桥式变流电路工作在有源逆变状态下，已知U2=200V ，电动机反电势E=120V ，负载中R=2Ω，L 极大。
回答下列问题。
(6分)（1）画出变流电路的电路图，并在图中标出在有源逆变初期电动机反电势的极性和变流电路输出直流电压的极性。
（2）逆变角β应限制在什么范围内？画出β＝60°时的d u 和d i 的波形。
电力电子考试题库 (含答案)

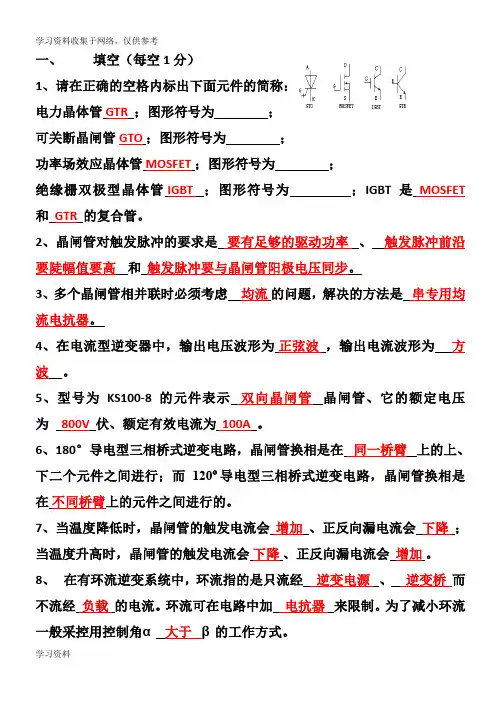

一、填空（每空1分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；图形符号为；可关断晶闸管GTO；图形符号为；功率场效应晶体管MOSFET；图形符号为；绝缘栅双极型晶体管IGBT ；图形符号为；IGBT是 MOSFET 和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为 100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ-四种。
11、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接正电压，T2接负电压。
I- 触发：第一阳极T1接正电压，第二阳极T2接负电压；门极G接负电压，T2接正电压。
Ⅲ+触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接正电压，T2接负电压。
Ⅲ-触发：第一阳极T1接负电压，第二阳极T2接正电压；门极G接负电压，T2接正电压。
12、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。
全国2013年7月自学考试电力电子变流技术试题
全国2013年7月自学考试电力电子变流技术试题课程代码：02308请考生按规定用笔将所有试题的答案涂、写在答题纸上。
选择题部分注意事项：1. 答题前，考生务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。
2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
不能答在试题卷上。
一、单项选择题（本大题共15小题，每小题1分-共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。
错涂、多涂或未涂均无分。
1．直接将直流电变换为另一电压直流电的电路是A．整流电路B．逆变电路C．变频电路D．斩波电路2．按器件的可控性分类IGBT是A．全控型器件B．半控型器件C．不控型器件D．单极性器件3．电力电子技术是使用电力电子器件对什么进行控制和变换的技术A．模拟信号B．电能C．数字信号D．高频信号4．电力电子技术是由三个学科交叉形成的电子学、控制理论和A．信息论B．电磁场C．电力学D．图论5．电力电子器件总是工作在A．放大状态B．饱和状态C．截止状态D．开关状态6．三相全控桥式整流电路，同一组(共阴组或共阳组)两个晶闸管之间触发脉冲相位互差A．60° B．90°C．120° D．180°7．若减小SPWM逆变器的输出电压，可采用的控制方法是A．增大载波频率B．增大载波幅度C．增大信号波频率D．增大信号波幅值8．单相全控桥式整流电路带电阻性负载，晶闸管可能承受的最大正向峰值电压为A．B．2C．D．9．带有续流二极管的单相半波大电感负载可控整流电路，设晶闸管的控制角为，续流二极管的导通角为A．B．C．D．10．可用作晶闸管过电压保护的元器件是A．快速开关B．快速熔断器C．非线性压敏电阻D．电抗器11．在降压斩波电路中，已知，Ud=240V，则U0为A．60V B．80VC．120V D．180V12．在输入相同幅度的交流电压和相同控制角的条件下，与单相可控整流电路比三相可控整流电路A．输出电压低，输出脉动频率和输出纹波高B．输出电压高，输出纹波和脉动频率低C．输出电压和输出脉动频率高，输出纹波低D．输出电压高，输出脉动频率低，输出纹波高13．带有续流二极管的单相半波可控整流大电感负载电路，控制角的最大移相范围是A．90° B．120°C．150° D．180°14．晶闸管额定通态平均电流IVEAR定义中规定条件下要求的环境温度为A．20℃ B．25℃C．35℃ D．40℃l5．晶闸管是一种四层结构的几端器件A．二B．三C．四D．五非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
2013电工考试卷1234卷要点
试卷1单项选择1、通过电磁感应现象可以知道，线圈中磁通变化的频率越快，线圈的感应电动势（ C ）。
A、越小B、不变C、越大D、不确定2、导体在磁场中做切割磁力线运动时，导体内就会产生（ A ）。
A、感应电动势B、电流C、磁场D、电感3、当电压过高时,电动机可能(B )。
A、不能启动B、绝缘老化加快C、反转D、倒转4、在发电机出口端发生短路时，流过发电机的短路电流最大瞬时值可达额定电流的( A )倍。
A、10～15B、5～10C、0～5D、15～205、在并联运行的同一电力系统中，不论装机容量的大小、任一瞬间的（ A ）在全系统都是一致的。
A、频率B、电压C、电流D、波形6、大型的晶闸管变流设备和( D )，它们产生的谐波电流最为突出，是造成电网谐波的主要因素。
A、荧光灯B、变压器C、高压汞灯D、大型电弧炉7、（ D ）是由于核燃料在反应堆内产生核裂变，释放出大量热能，由冷却剂(水或气体)带出，在蒸发器中将水加热为蒸汽，用高温高压蒸汽推动汽轮机，再带动发电机发电。
A、风力电站B、火力发电厂C、水力发电厂D、核能发电厂8、当单电源变电所的高压为（ A ）接线，低压为单母线接线方式，只要线路或变压器及变压器低压侧任何一元件发生故障或检修，整个变电所都将停电，母线故障或检修，整个变电所也要停电。
A、线路--变压器组B、双母线接线C、单母线分段接线D、单母线接线9、一般发生短路故障后约0.01s时间出现最大短路冲击电流，采用微机保护一般仅需( )s就能发出跳闸指令，使导体和设备避免承受最大短路电流的冲击，从而达到限制短路电流的目的。
P62A、0.002B、0.003C、0.004D、0.00510、在中性点（ A ）接地系统中，当发生单相接地故障时，一般允许运行2h，需发出报警信号。
A、经消弧线圈B、直接C、经小电阻D、经小电容11、（ C ）是隔离电源用的电器，它没有灭弧装置，不能带负荷拉合，更不能切断短路电流。
电力电子试题及答案
电力电子试题及答案 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】考试试卷(3)卷一、填空题：（本题共7小题，每空1分，共20分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的触发功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个开关管间进行，称为180°导电型6、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会减少；7、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速快关、控制快速移相使输出的电压降低。
二、选择题（本题共10小题，每题1分，共10分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（A）度。
A、180°B、60°C、360°D、120°2、α为C度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A、0度B、60度C、30度D、120度，3、晶闸管触发电路中，若改变（B）的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、同步电压B、控制电压C、脉冲变压器变比D、以上都不能4、可实现有源逆变的电路为（）。
A、三相半波可控整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理（）。
A、30o-35oB、10o-15oC、0o-10oD、0o。
6、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、90°B、120°C、150°D、180°7、若增大SPWM逆变器的输出电压基波频率，可采用控制方法是（）A 、增大三角波幅度B 、增大三角波频率C 、增大正弦调制波频率D 、增大正弦调制波幅度8、采用多重化电压源型逆变器的目的，主要是为（）A 、减小输出幅值B 、增大输出幅值C 、减小输出谐波D 、减小输出功率9、为限制功率晶体管的饱和深度，减小存储时间，恒流驱动电路经常采用（）A 、dt du 抑制电路B 、抗饱和电路C 、dt di抑制电路D 、吸收电路10、一般认为交交变频输出的上限频率（）A 、与电网有相同的频率B 、高于电网频率C 、可达电网频率的80%D 、约为电网频率的1/2~1/3三、判断题（正确打√，错误打×）：（本题共10小题，每小题1分，共10分）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
湖南省2013年普通高等学校对口招生考试电子电工类专业综合知识模拟试题1
湖南省2013年普通高等学校对口招生考试电子电工类专业综合知识模拟试题 1本试题共13页，共5大题，50小题，时量：150分钟，满分：390分一、单选题（每一小题中只有一个答案是正确的，多选不给分。
本大题共20小题，每个小题6分，共120分）1、任何一个有源二端线性网络的戴维南等效电路是( )A 、一个理想电流源和一个电阻的并联电路B 、一个理想电流源和一个理想电压源的并联电路C 、一个理想电压源和一个理想电流源的串联电路D 、一个理想电压源和一个电阻的串联电路2、图示电路中，所有输出功率的元件( )A 、仅有恒压源B 、仅有恒流源C 、有恒压源和恒流源D 、不能确定3、某电路元件中，按关联方向电流)90t 314sin(210i ︒-=A ，两端电压t 314sin 2220u =V ，则此元件的无功功率Q 为( ) 得分评分人 复评人A 、-4400WB 、-2200varC 、2200varD 、4400W 4、纯电感元件的正弦交流电路如图示，已知电源的角频率为ω，其U &与I &的正确关系是( )A 、L I j U ω-=&&B 、L I j U ω=&&C 、L 1I j U ω-=&&D 、 L 1I j U ω=&& 5、图示电路中，u=)180t sin(U m ︒+ω，i=t sin I m ω则此电路元件是( )A 、电容元件B 、电阻元件C 、电感元件D 、电阻与电感串联元件6、图示电路中，u 为正弦交流电压，其角频率为ω，则此电路中的阻抗|Z|为( )A 、2221)C 1L ()R R (ω-ω++ B 、2221)C 1L ()R R (ω+ω++ C 、 C 1L )R R (21ω-ω++ D 、C1L R R 21ω+ω++7、在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是( )A、大小、相位都相等B、大小相等、线电流超前相应的相电流︒90C、线电流大小为相电流大小的3倍、线电流超前相应的相电流︒30D、线电流大小为相电流大小的3倍、线电流滞后相应的相电流︒308、制造普通变压器铁心的磁性材料是( )A、碳钢B、硅钢片C、铝镍钴合金D、硬磁铁氧体9、通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为( )A、0.5A或2AB、1A或5AC、2A或10AD、3A或15A10、如图所示一台变压器的原绕组由两个承受110V电压的线圈绕成，若接到220V电源上，则两线圈的连接方式是( )A、1、3连接；2、4接电源B、1、2连接；3、4接电源C、2、3连接；1、4接电源D、2、4连接；1、3接电源11、三极管β值是反映（）能力的参数。
电力电子技术试卷
变压器二次侧电流有效值为：
O t1
t
ud2
ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ
ud
uab uac ubc uba uca ucb uab uac
I2
2 3Id
0.816 I d
165 .4A
O
t
Id
Ud R
0.9 U 2 R
1 cos 2
41.99A
变压器二次测电流有效值 I2 与输出直流电流 I 有效值相等：
电压有效值：
U U2
1 sin 2 123 .4V
4
2
R U d 60 2 I d 30
I U 123.4 61.7 A 即电流有效值为 61.7A。 R2
七、解：V 通时，E 向 L 充电，充电电流恒为 I1，同时 C 的电压向负载供电，因 C 值很大，输出电
压 uo 为恒值，记为 Uo。设 V 通的时间为 ton，此阶段 L 上积蓄的能量为 EI1ton 。
七、简述如图所示升压斩波电路的基本原理？并说明电感 L 和电容 C 的作用。（8 分）
（1）作出 ud、uVT1,4、和 i2 的波形；
（2）整流输出平均电压 Ud、电流 Id，变压器二次侧电流有效值 I2。（10 分）
（装 订 线 内 不 准 答 题）
八、有一个三相全控桥整流电路如图所示。已知电感负载 L 足够大、α＝30°、R＝1Ω、 变压器二次相电压 U2＝100V。
V 断时，E 和 L 共同向 C 充电并向负载 R 供电。设 V 断的时间为 toff，则此期间电感 L 释放能量为
U 0 E I1toff 。稳态时，一个周期 T 中 L 积蓄能量与释放能量相等： EI1toff U 0 E I1toff
化简得：
2013考试参考答案及评分标准(电力电子B卷)
2）三相相控型整流电路的控制角滞后单相相控整流控制角30度；(2分)
3）相当于三相相控型整流电路的控制角的27.83度；(3分)
4）可以初步断定其整流后输出频率为426Hz；(3分)
六、下图为何种无源吸收缓冲电路图，并说明工作原理。另外一种无源吸收缓冲电路是什么，并画出一例来。(每题10分，共10分)
（3）能开路运行，如果开路运行时，，在开关管通与断过程中，变压器输出有能量泄放回路，变压器会不会饱和，开关管不会短路，也不会烧坏开关管或变压器。（3分）
第页共页
答案要点：1）磁隔离和光隔离。脉冲变压器隔离，光电耦合器隔离；(3分)
2）脉冲变压器离既可以传递信号又可以直接传递能量不可以直接传递能量；(2分)
3）（略），根据开关管通与断进行描述酌情给分。(5分)
九、试判断以下两种电路分别属于哪种电路，并分别说明其工作原理，以及它们的主要器件作用分别是什么？(每题10分，共10分)
七、相控型晶闸管交流调压控制方式有哪三种？试根据下列波形可以断定是哪种交流控制方式，并说明其工作原理。
答案要点：1）整周波通断控制方式，相位控制方式和斩波控制方式。(3分)
2）整周波通断控制方式；(2分)
3）（作原理略，将视描述情况酌情给分）(5分)
八、试分别举例说明在电力电子装置中的信号隔离分哪几类？哪一种既可以传递信号又可以直接传递能量？分析下图电路的工作原理。(每题10分，共10分)
《电力电子》课程试题参考答案及评分标准（0级考试时间:100分钟
命题人：肖强晖
一、电力变换DC/AC的工作过程叫什么？用图示法和输入与输出关系的数量法分别简述电力变换DC/AC的工作过程。列出另外三种电力变换形式。(每题10分，共10分)
电力电子学16-18级AB卷 湖工大
第 1 页 共 1 页湖南工业大学考试试卷纸系(院) 课程名称 班级 姓名 学号密封线《电力电子学》课程试题参考答案及评分标准（中文试卷）( A 卷)适用专业年级：电 考试时间:100分钟 命题人：肖强晖一、简述AC-DC 和DC-AC 电力变换器定义及其工作过程 (每题10分，共10分)1）AC/DC 变换器：可改变电压和频率，实现从交流到直流的变换，一般叫做整流器。
(5分)2）DC/AC 变换器：可改变电压和频率，实现从直流到交流的变换，一般叫做逆变器。
(5分)二、分别画出电力开关器件SCR 、GTR （BJT ）、IGBT 、GTO 、MOSFET 的电路符号，说明哪些为电压型和电流型驱动器件？电压型和电流型驱动器件功耗大的是哪一种？为什么？ (每题10分，共10分)1)电路符号：（略）(3分) 2）电压型驱动器件：IGBT 和MOSFET ；电流型驱动器件：SCR 、GTR （BJT ）和GTO ：(3分) 3）与电压型驱动器件相比，驱动电流型驱动器件需要相对较大功率，故电流型驱动器件功耗功耗大。
(4分) 三、PWM 和SVPWM 的中英文全称是什么？PWM 驱动器内部的三角波（或锯齿波）发生器的作用是什么，其频率是固定的吗？ (每题10分，共10分)1）PWM ：脉冲宽度调制 Pulse Width Modulation ；SVPWM: 空间矢量脉冲宽调制 Space Vector Pulse Width Modulation (5分)2）PWM 驱动器内部的三角波（或锯齿波）发生器的作用是与反馈的电信进行比较，用于产生不同的占空比，其频率是固定的。
(5分)四、简述相控型电力变换装置的有源逆变条件是什么？(每题10分，共10分) 1)直流电动电源，其极性须和晶闸管的导通方向一致，其值应稍大于变流器定流侧的千均电压。
(5分)2)晶闸管的控制角a>90度．使交流器输出电压ud 为负。
最新湖南工学院电力电子技术复习题
电力电子技术试题集合1、请在空格内标出下面元件的简称：电力晶体管 GTR ；可关断晶闸管 GTO ；功率场效应晶体管 MOSFET ；绝缘栅双极型晶体管IGBT ；IGBT 是 MOSFET 和 GTR 的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率 、 触发脉冲前沿要陡幅值要高 和 触发脉冲要与晶闸管阳极电压同步 。
3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流电抗器。
。
4、在电流型逆变器中，输出电压波形为 正弦波 波，输出电流波形为 方波波。
5、型号为KS100-8的元件表示双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为 100A 安。
6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂 上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂 上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会 增加、 、正反向漏电流会 下降、 ；当温度升高时，晶闸管的触发电流会 下降、 、正反向漏电流会 增加 。
8、在有环流逆变系统中，环流指的是只流经 两组变流器之间 而不流经 负载 的电流。
环流可在电路中加电抗器 来限制。
为了减小环流一般采用控制角α = β的工作方式。
9、常用的过电流保护措施有 快速熔断器 、 串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降 。
（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为 电压型 型逆变器和 电流型 型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用 电容 器进行滤波，电压型三相桥式逆变电路的换流是在桥路的 本桥元件之间元件之间换流，每只晶闸管导电的角度是 180º 度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用 电感 滤波，电流型三相桥式逆变电路换流是在 异桥元件之间元件之间换流，每只晶闸管导电的角度是 120º 度。
湖南省2013年机电类综合 电工电子部分
湖南省2013年普通高等学校对口招生考试机电类专业综合知识试题一、单选题(在本题的每一小题的备选答案中，只有一个答案是正确的，多选不给分。
本大题共20小题，每题5分共100分)11.示波器的时基调整档位为0.1ms/格，幅度调整档位为2V/格时，观测到如图3所示信号波形，则该信号的频率为A.104HzB.5×103Hz C.103HzD.1.25×103Hz12.用电流表外接法测电阻的电路如图4所示，被测电阻的实际值R 与测量值R 测的正确关系是 A.R ﹥R 测B.R ﹤R 测C.R=R 测D.不能确定13、图5所示电路中，若U CEQ ＝6V ，Rc=5K ，且硅三极管的β＝60,则R B 约为A.1MB.560KC.300KD.200K14.D 触发器按图6所示方法连接，则每个CP 下降沿到来时，其输出的状态将 A.置0 B.置1 C.保持 D.翻转15.一台三相异步电动机额定运行时，负载转矩突然增加，则电动机 A.n 升高，Tmax 增大 B.n 下降，Tmax 不变 C.n 不变，Tmax 不变 D.n 升高，Tmax 下降16.单相照明变压器S N ＝100kVA,U IN /U 2N ＝6000/220V ，其输出的最大有功功率为 A.大于100kW B.小于100kW C.等于100kW D.无法确定17.图7（b ）所示为按钮控制微型马达定时运行电路，图中555定时器接成了 A.施密特电路 B.单稳态电路 C.多谐振荡器 D.一般应用电路图312VD 图6R dQQ18.电路如图7（b ）所示，若按下按钮时输入2脚的信号u i 如图7（a ）所示，则3脚输出电压u o 波形图为19.在直流电磁铁的吸合过程中，磁路中的磁通将会随气隙的减少而A. 减少B.增大C.不变D.无法确定20. 如图8所示，Q 1端输出2个脉冲时，则CP 脉冲输入为 A 、1个脉冲 B 、2个脉冲C 、4个 脉冲D 、8个脉冲二、双选题(在本题的每一小题的备选答案中，有两个答案是正确的，多选、少选不给分，本大题共10小题，每题6分，共60分)26、一栋三层的教学楼，采用380V 三相四线电源供电，某天发生电气事故后，一楼电灯全灭，二、三楼电灯全暗下来，则产生该现象的原因是A.一楼负载全部烧坏B. 二、三楼负载出现局部短路C. 一楼负载局部短路，一楼总熔断器熔断D.中线开路27、图9所示电路中，电容C 开路前后，输出电压U L 的波形分别为28、Y180L-6型异步电动机的技术数据如下：P N ＝15KW ，n N ＝970r/min,ηN ＝89.5%，cos φ=0.81，T st /T N ＝2,T m /T N =2.2,I st /I N =6.5,△运行，当采用Y 形启动时，其启动电流和启动转矩分别为A.68AB.118AC.296N·mD.99N·m29、如图10所示为按钮控制微型马达定时运行电路，若要马达运行时间可调，则可调整图7AB t u u u u u tttt D C （a ）（b ）CI Q1DCI 1D Q Q Q Q 1图8图9 A BC D UU U UL U Z =9VA. R 1B. R 2C. C 1D. C 230、某运算放大电路如图11所示，则电路的负反馈类型和输出电压U O 分别为 A. 电压并联负反馈 B. 电压串联负反馈 C. U O =1.8V D. U O =12V三、填空题（本大题共10小题，每题5分，共50分）37.电阻R 和电容C 串联，接入1000Hz 的交流信号源，测得它们的电压分别为3V 和4V ，测该信号源的输出电压为 V 。
电力电子考试题库(含答案)
一、填空〔每空1分〕1、请在正确的空格标出下面元件的简称：电力晶体管GTR；图形符号为；可关断晶闸管GTO；图形符号为；功率场效应晶体管MOSFET；图形符号为；绝缘栅双极型晶体管IGBT；图形符号为；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进展；而120º导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进展的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
〔写出四种即可〕10、双向晶闸管的触发方式有 Ⅰ+、 Ⅰ-、 Ⅲ＋、 Ⅲ- 四种 。
11、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接 正 电压，第二阳极T 2接 负 电压；门极G 接正电压，T2接 负 电压。
I- 触发：第一阳极T1接 正 电压，第二阳极T2接 负 电压；门极G 接 负 电压，T2接 正电压。
Ⅲ+触发：第一阳极T1接 负电压，第二阳极T2接正 电压；门极G 接正电压，T2接 负电压。
Ⅲ-触发：第一阳极T1接 负电压，第二阳极T2接 正电压；门极G 接 负电压，T2接 正 电压。
2013电力电子专业综合试题
2013机电电力电子综合试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．满分200分，考试时间120分钟．考试结束后，将本试卷和答题卡一并交回．第Ⅰ卷（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。
在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出，并填写在答题卡上）1、一旦发生触电事故，不应该（ ）A 、直接接触触电者B 、切断电源C 、用绝缘物使触电者脱离电源D 、打1202、为防止烧坏电源和其他电气设备，电路应避免出现（ ）A 、闭路B 、断路C 、短路D 、回路3、某分支电路如图1-1所示，电路由以C 点为参考点改为以B 点为参考点，则（ ）A 、V A 、U AB 均增大 B 、V A 增大、U AB 减小C 、V A 、U AB 均减小D 、V A 增大、U AB 不变图1-1 图1-24、由R=IU 可知，导体的电阻（ ） A 、与导体两端的电压成正比 B 、与通过导体中的电流成反比C 、与电压、电流的变化均有关系D 、与电压、电流的变化均无关系5、在电容器电容量的单位中，法拉与微法的进制关系为（ ）A 、103B 、106C 、108D 、10126、在如图1-2所示电路中，电容器两端的电压为（ ）A 、10VB 、15VC 、5VD 、3.75V7、小磁针放在通电导体下方如图1-3所示，则小磁针的南极S 的指向应为（ ）A 、垂直纸面向里B 、垂直纸面向外C 、平行纸面向左D 、平行纸面向右 图1-38、下列装置中，应用电磁感应现象工作的是（ ）A 、扬声器B 、电磁继电器C 、电磁炉D 、直流电动机9、关于正弦交流电u=311sin(50πt+23 )V 说法正确的是（ ） A 、该交流电在一个周期内有100次到达最大值 B 、该交流电的有效值为220VC 、该交流电的频率为50HzD 、该交流电的初相位为90010、当R=10Ω的电阻两端电压u=202sin(100πt+300)V 时，该电阻消耗的功率为（ ）A 、80WB 、8KWC 、4KWD 、40W11、两只纯电感串联后接在正弦交流电源上，若XL 1=8Ω，XL 2=6Ω，则下列说法正确的是（ ）A 、该电路的总阻抗为10ΩB 、若仅增大交流电源的频率，总电压、总电流的相位差增大C 、电感L 1、L 2两端的电压在相位上相差900D 、若测得电感L 1上的电压为4V ，电感L 2上的电压一定为3V12、在RLC 串联正弦交流电路中，当外加电源频率为f 时，电路发生谐振，若外加电源电压保持不变、频率增大时，电路中的电流将（ ）A 、增大B 、不变C 、减小D 、先减小后增大13、在采用星形联接的三相四线制动力供电线路中，若线电压u UV =3802sin(100πt-6)V ，则下列说法正确的是（ ）A 、相电压的瞬时值为220VB 、该交流电的频率为0.01SC 、U 相相电压的初相位为-600D 、线电压的最大值为380V14、关于中性点和中性线，下列说法错误的是（ ）A 、中性线是从中性点引出的一根线B 、高压输电线路中，一般可将中性线省略C 、中性点是三个单相交流电源的公共端，一般用字母N 表示D 、中性线就是通常所说的地线15、阻抗角为φ的三相对称负载作星形连接时，线电压与对应线电流的相位差为（ ）A 、φ-300B 、φC 、φ+300D 、由线电压初相角决定16、三相三线制低压供电系统中，大多数用电设备的外壳采用（ ）A 、保护接地B 、保护接零C 、重复接地D 、工作接地17、将50Hz 、220V/127V 的单相变压器接在50Hz 、127V 的交流电源上，铁心中磁通的变化为（ ）A 、增大B 、不变C 、减小D 、由二次侧负载决定18、关于电流互感器的结构特点及使用，下列说法正确的是（ ）A 、电流互感器的二次绕组匝数少、导线粗B 、相对于二次侧负载，电流互感器可认为是一个内阻无穷大的电流源C 、电流互感器的二次绕组电流小，故二次绕组可不接地D 、电流互感器二次绕组的额定电流为100A19、可用于检测直接引起光量变化的非电量的传感器是（ ）A 、温度传感器B 、光传感器C 、磁传感器D 、压力传感器20、在EWB5元件库中，图1-4所示元件默认的参数为（ ）A 、12V/50HzB 、12V/60HzC 、120V/50HzD 、120V/60Hz21、交流接触器的吸引线圈电压过高将导致（ ） 图1-4A 、吸引线圈电流显著增加B 、立即烧毁吸引线圈C 、接触器触点无法闭合D 、吸引线圈电流显著减小22、某三相笼型异步电动机的铭牌参数为：U N =380V 、I N =15A 、P N =7.5KW 、n N =960r/min 、f N =50Hz ，说明（ ）A 、电动机额定运行时从电源取用的有功功率为7.5KWB 、电动机额定运行时同步转速比实际转速快40 r/minC 、该电动机的磁极对数为2对D 、电动机额定运行时，每相绕组中的电流为15A23、起动转矩较小但工作可靠、效率和功率因数较高的单相异步电动机是（ ）A 、单相电阻起动式异步电动机B 、单相电容起动式异步电动机C、单相电容运行异步电动机D、单相电容起动与运行式异步电动机24、直流电动机的主磁场是指（）A、主磁极产生的磁场B、电枢绕组电流产生的磁场C、主磁极、换向磁极产生的合磁场D、主磁极、电枢绕组产生的合磁场25、C620车床照明电源使用的变压器是（）A、380V/36VB、220V/36VC、380V/220VD、220V/220V26、在手工焊接中，为了保证焊接质量，选用锡铅共晶焊料时，锡铅比例一般是（）A、82﹕28B、28﹕82C、63﹕37D、37﹕6327、使用示波器时，开机如果找不到光点，可调节（）旋钮A、X轴位移B、Y轴位移C、辉度D、寻迹28、关于晶体二极管的结构及特性，下列说法正确的是（）A、二极管内部由两个PN结组成B、将一块P型半导体和一块N型半导体放在一起就可形成PN结C、二极管P区引出端为正极且标有色环D、加正向电压导通、加反向电压截止为二极管的单向导电性29、PNP型晶体三极管处于放大状态时，各极电位关系是（）A、V E＞V B＞V CB、V E＜V B＜V CC、V B＞V E＞V CD、V B＞V E＜V C30、某晶体三极管的I CM=20mA，U（BR）CEO=15V，P CM=200mW，电流放大倍数β=50，若将它接入I C=25mA、U CE=6V的放大电路中，该管（）A、此时的电流放大倍数可能为40B、被击穿C、此时的电流放大倍数可能为30D、管耗过大出现过热甚至烧毁31、关于普通晶闸管的结构，下列说法正确的是（）A、4层3端半导体材料，有2个PN结，管脚分别为A、K、GB、4层3端半导体材料，有2个PN结，管脚分别为E、B、CC、4层3端半导体材料，有3个PN结，管脚分别为A、K、GD、4层3端半导体材料，有3个PN结，管脚分别为T1、T2、G32、如图1-5所示电路的名称及输出电压为（）A、单相半波整流电路，U O=0.45U2B、单相全波整流电路，U O=1.2U2C、单相桥式整流电路，U O=0.9U2D、电路错误，电源短路图1-5 图1-633、某单管共射放大电路中，输入与输出的关系是（）A、输出电流i o与输入电压u i反相B、输出电压u o与输出电流i o同相C、输出电压u o与输入电压u i反相D、输出电压u o与输入电压u i同相34、从射极输出器的结构来看（）为输入与输出回路的公共端A、发射极B、基极C、集电极D、无公共端35、理想集成运算放大电路如图1-6所示，电流I应为（）A、3mAB、-3mAC、2mAD、-2mA36、放大电路引入负反馈是为了（）A、提高放大倍数B、稳定静态工作点C、稳定输出电压或电流D、改善放大电路的性能37、甲类功率放大电路比乙类功率放大电路（）A、失真小、效率高B、失真大、效率低C、管耗大、效率高D、失真小，效率低38、振荡频率较高、振荡稳定且输出波形较好的振荡电路是（）A、电感三点式振荡电路B、电容三点式振荡电路C、变压器耦合振荡电路D、石英晶体振荡器39、十进制数（4567）10第二位的位权为（）A、101B、6×101C、5D、10240、按照“开关S闭合为0断开为1、灯亮为0熄灭为1”的逻辑关系，图1-7所示电路具有的逻辑关系为（）A、与逻辑B、或逻辑C、非逻辑D、无逻辑关系图1-741、CMOS集成或非门电路中不使用的多余输入端应（）A、悬空B、直接接地C、接固定的高电平D、通过大电阻接地42、集成电路74LS147有（）A、9个输入端、4个输出端B、4个输入端、9个输出端C、10个输入端、4个输出端D、4个输入端、10个输出端43、如图1-8所示各触发器的初态皆为0，则触发器在时钟脉冲信号作用下输出电压波形恒为0的是（）图1-844、11、下面（）是PLC的核心部件，决定了PLC的性能高低。
