盖板涵施工作业指导书
05盖板涵施工作业指导书(正式稿)
目录一、编制目的 ...............................................................................................................................- 1 -二、编制依据 ...............................................................................................................................- 1 -三、适用范围 ...............................................................................................................................- 1 -四、资源配置 ...............................................................................................................................- 1 -1.主要施工机械 ...................................................................................................................- 1 -2.主要人员配备 ...................................................................................................................- 2 -3.主要试验及测量仪器 .......................................................................................................- 2 -五、作业要求 ...............................................................................................................................- 2 -六、施工工艺流程 .......................................................................................................................- 2 -七、施工方法 ...............................................................................................................................- 3 -1.基坑开挖 ...........................................................................................................................- 3 -2.基础施工 .........................................................................................................................- 3 -3.墙身施工 ...........................................................................................................................- 3 -4.盖板施工 ...........................................................................................................................- 3 -5.钢筋加工 ...........................................................................................................................- 3 -6.砼拌合运输 .......................................................................................................................- 4 -7．砼浇筑 ..........................................................................................................................- 4 -8.砼养护 .............................................................................................................................- 4 -9.支架模板的拆除 ...............................................................................................................- 5 -10 ．端翼墙及铺砌工程 ......................................................................................................- 5 -11 ．沉降缝的处理..............................................................................................................- 5 -12. 涵洞缺口回填 .................................................................................................................- 5 -八、技术要点及注意事项 ...........................................................................................................- 5 -九、质量控制标准 .......................................................................................................................- 6 -1.主控项目 ...........................................................................................................................- 6 -2.一般项目 ...........................................................................................................................- 6 -十、安全、环保、文明施工 .......................................................................................................- 7 -1．职业健康安全 ................................................................................................................- 7 -2．环境保护、水保 ............................................................................................................- 8 -3.文明施工保证措施 ...........................................................................................................- 8 -盖板涵施工作业指导书一、编制目的明确盖板涵施工作业的作业要求、工艺流程、操作要点、注意事项和相应的工艺标准，指导、规范施工。
盖板涵工程施工作业指导书.
宜宾至彝良咼速公路盖板涵工程施工作业指导书二分部(K14+05A K20+702.53)编制：敬亮白复核：张硕茂白审核：周书峰白邢台路桥建设总公司宜宾至彝良高速公路(四川境)赵场互通至绥庆互通段项目经理部二分部2016年6月4日发布2016年6月5日实施盖板涵工程施工作业指导书一、目的明确盖板涵工程施工的工艺流程、操作要点和相应的工艺标准，指导、规范各分部盖板涵工程施工。
确保盖板涵工程施工质量和安全，优质、高效的完成K14+053-K20+702.53段盖板涵工程施工，特制定本作业指导书。
二、适用范围本施工作业指导书适用于宜宾至彝良高速公路（四川境）绥庆互通至赵场互通，K14+053-K20+702.53段盖板涵工程施工。
三、编制主要应用标准和规范1、《钢筋焊接及验收规程》JGJ18-20032、《公路桥涵施工技术规范》（JTG/TF50-2011）3、《公路工程质量检验评定标准》JTG F80/1-20044、《公路工程施工安全技术规范》JTG F90-2015四、交底内容施工前，创建施工测量控制网，控制点分布在线路中心线两侧，并与设计院GPS点联接，控制网要求通视条件良好、桩位稳固、放样方便。
按设计单位提供的等级水准点，用精密水准仪进行引测和必要的施工测量，布置在施工区域附近，测量成果经监理测量组复核确认后再用于施工。
施工过程中定期对测量控制网（点）进行闭合校验，保证各点位于同一系统。
配备先进、充足的测量设备及业务能力强的测量人员，以满足施工需求。
场地平整：测量放线，定出涵洞位置，用挖掘机、推土机配合平整施工场地，在场地四周布置联通的临时排水沟；修整进出场临时道路，施工机械进场安装调试，准备施工。
用全站仪进行定位，根据施工图准确定出涵洞轴线及高程，确定开挖线以及开挖深度，经复核无误报请监理工程师批准后方可开工。
1、涵洞基础施工（1）、测量放样：用全站仪进行定位，根据施工图准确定出涵洞轴线及高程，确定开挖线以及开挖深度，经复核无误报请监理工程师批准后方可开工。
盖板涵施工作业指导书
盖板涵施工作业指导书1、工艺流程测量放样→基坑开挖→地基处理→垫层施工→测量放样→安装基础模板→浇筑基础混凝土→拆模养生→墙身测量放样→绑扎墙身钢筋→安装墙身模板→浇筑墙身混凝土→拆模养生→台帽测量放样→绑扎台帽钢筋→安装台帽模板→浇筑台帽混凝土→拆模养生→安装盖板模板→现浇盖板预制盖板→吊装盖板2、施工机械插入式振捣器、吊车、挖掘机、装载机、自卸汽车、发电机组等。
3施工准备3.1技术准备3.1.1、熟悉和分析施工现场的地质、水文资料，由各合同段总工程师组织工程设计部、工程管理部、安全质量部等相关部门向各部部长及技术人员就合同有关条款、设计图、设计文件、施工技术规范和质量要求、使用的施工方法和材质要求等进行交底。
各部长及相关技术人员向现场施工班组、施工人员进行技术、操作、安全环保交底，确保施工过程中的过程质量和人身安全。
3.1.2、熟悉施工现场环境，排查清施工区域内的地下管线（管道、电缆）、地下构筑物、危险建筑等的分布情况。
本工程危险源包括高空坠落、物体打击、触电、机械伤害、坍塌、中毒、火灾、职业病等。
3.2、作业条件3.2.1、施工前场地完成三通一平。
3.2.2、安全防护设施、标志牌全部就位。
3.2.3、人员配备及技能培训l、人员配备：工区长一名，技术员一名，专职安全员一名。
2、技能培训①培训方式：采用会议、授课、观看影像资料及考察观摩的形式。
②培训内容：施工工艺工法、技术要求、安全文明环保施工要求。
4、盖板涵施工4.1、清理施工现场，修筑施工便道施工前对现场进行清理平整，修筑必要的施工便道、排水系统及安装施工用电供应设备4.2、测量放样采用全站仪，用坐标法，对盖板涵进行总体定位，根据原地面高程与涵洞基础设计高程确定基坑开挖深度及开挖边线，并洒出白灰线标识。
4.3、基础开挖及基础处理1、人工配合挖掘机开挖基坑。
开挖宽度比设计宽度宽出50~lOOcm，机械开挖到距设计深度lOcm左右时，改由人工开挖至设计标高，避免超挖后回填。
盖板涵施工作业指导书
新建蒙西至华中地区铁路煤运通道土建MHTJ-21标工程盖板涵施工作业指导书批准：审核：编制：中国水电四局有限公司蒙华铁路MHTJ-21标段项目经理部2015年11月目录1适用范围 (1)2工艺流程 (1)3施工要求 (1)3.1测量放样 (1)3.2基坑开挖 (1)3.3基底处理 (2)3.4基础及边墙施工（模板支架） (2)3.5基础及边墙施工（混凝土浇筑） (3)3.6盖板预制 (3)3.7盖板吊装 (5)3.8混凝土养护 (5)3.9沉降缝 (5)3.10防水层 (6)3.11保护层 (7)3.12过渡段填筑 (7)3.13锥坡施工 (7)3.14安全注意事项 (8)盖板涵作业指导书1适用范围适用于蒙华铁路MHTJ－21标段项目经理部盖板涵施工。
2工艺流程施工准备→测量放样→基坑开挖→基础及边墙施工→盖板预制及安装→端翼墙及铺砌施工→防水层铺设→缺口回填。
3施工要求3.1测量放样测定基坑中心线、方向、高程，定出基坑开挖范围，采用石灰粉绘出基坑开挖的上口边线。
3.2基坑开挖1）基坑开挖前做好地表排水，在基坑顶面四周应向外设置排水坡，并在适当距离设置截水沟，防止雨水汇入坑内，并应防止水渗入，影响坑壁稳定。
2）在挖掘机开挖至接近开挖线时，用人工方法施工，以保持边坡平整顺直、尺寸准确。
挖至坑底时保留不少于30cm的厚度，用人工挖至基底标高。
采用模板进行混凝土基础施工的基底边线应比基础每边大50cm，保证基础施工的工作面。
3）弃土堆坡脚距坑顶缘的距离不小于基坑深度。
基坑顶动载距坑顶缘间距不得小于1.0m。
4）基坑开挖完成后，应进行平面和水准测量。
3.3基底处理1）基底开挖以后，进行人工清理基坑。
若出现地下水，则配备水泵进行抽水，周边挖设排水沟和集水井。
2）原地基或经处理后的基底应进行地基承载力检测，满足设计要求后精确测放出涵洞基础平面尺寸。
3）涵洞基底须换填时，提前进行换填材料的级配配制。
换填时每20cm一层铺垫整平，采用压路机或小型夯实机械进行夯压密实，经检测达到承载力要求后再进行基础的施工。
盖板涵施工作业指导书
盖板涵施工作业指导书1、目的指导盖板涵的施工作业。
2、适用条件及范围本作业指导书适用于北沿江高速公路马巢段路基工程盖板涵的施工。
3、技术质量要求⑴、涵洞、通道地基承载力及基础埋置深度须满足设计要求。
⑵、涵台混凝土蜂窝麻面面积不得超过该面面积的0.5%。
⑶、盖板涵各接缝、沉降缝位置正确，填缝无空鼓、开裂、漏水现象，预制盖板接缝应与沉降缝吻合。
⑷、盖板涵混凝土所有用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合技术规范的要求，并按规定的配合比施工；涵身及盖板不得现漏筋、空洞现象。
⑸、预制盖板混凝土表面平整，棱角顺直，无严重啃边、掉角。
⑹、盖板安装前，盖板、涵身及支承面必须经过质量检验合格后，方能安装。
⑺、涵洞洞身与锥坡、洞口铺砌应衔接平顺，无阻水现象。
⑻、帽石、端墙应平直，与路线边坡、线形匹配，棱角分明。
⑼、涵洞处路面应平顺，无跳车现象。
外露混凝土表面平整，颜色一致。
涵台实测项目盖板制作实测项目盖板安装实测项目涵洞总体实测项目三、人员、设备配置情况涵洞、通道施工按照相应路段路基工程施工进度相应进行，在不影响主线路基施工的前提下，由专门负责涵洞、通道施工的作业人员施工，单个涵洞配置相应的技术操作人员和技术管理人员，涵洞之间可以实行流水作业，可以几个涵洞同时施工，确保工程进度。
技术管理人员配置：技术人员负责涵洞、通道施工技术指导及机械、人员调配；质检人员负责分项工程成品及半成品检查验收，并报监理工程师检查、验收，并签认相关质检资料；专职安全管理员，主要负责施工现场安全防护设施的检查、验收及维护，相关人员个人安全防护用品佩戴情况的检查，检查现场施工操作的规范性。
单个涵洞操作人员配置：模板工：5人钢筋工：6人混凝土工：5人混凝土养生：1人主要机械设备根据生产能力大于进度指标要求，设备能全面满足工程需要的原则，合理进行配置。
四、主要材料供应情况砂石料、水泥等主要原材料根据配合比确定的厂家，就近选用质量可靠、信誉度高的产品。
盖板涵施工作业指导书

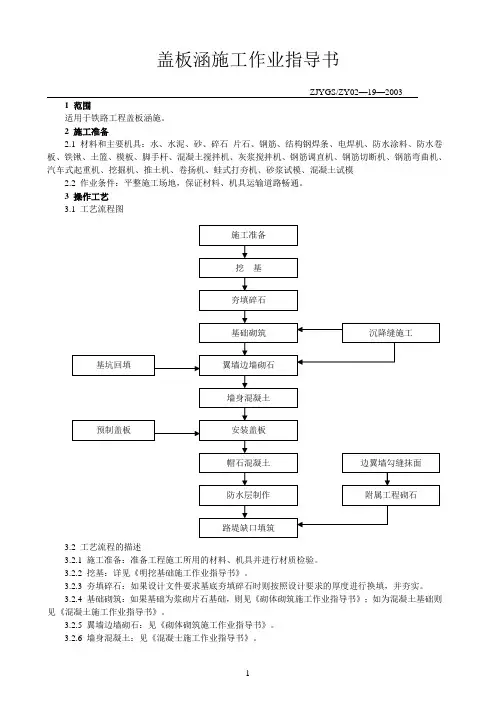

盖板涵施工作业指导书ZJYGS/ZY02—19—20031 范围适用于铁路工程盖板涵施。
2 施工准备2.1 材料和主要机具：水、水泥、砂、碎石片石、钢筋、结构钢焊条、电焊机、防水涂料、防水卷板、铁锹、土篮、模板、脚手杆、混凝土搅拌机、灰浆搅拌机、钢筋调直机、钢筋切断机、钢筋弯曲机、汽车式起重机、挖掘机、推土机、卷扬机、蛙式打夯机、砂浆试模、混凝土试模2.2 作业条件：平整施工场地，保证材料、机具运输道路畅通。
3 操作工艺3.1 工艺流程图3.2 工艺流程的描述3.2.1 施工准备：准备工程施工所用的材料、机具并进行材质检验。
3.2.2 挖基：详见《明挖基础施工作业指导书》。
3.2.3 夯填碎石：如果设计文件要求基底夯填碎石时则按照设计要求的厚度进行换填，并夯实。
3.2.4 基础砌筑：如果基础为浆砌片石基础，则见《砌体砌筑施工作业指导书》；如为混凝土基础则见《混凝土施工作业指导书》。
3.2.5 翼墙边墙砌石：见《砌体砌筑施工作业指导书》。
3.2.6 墙身混凝土：见《混凝士施工作业指导书》。
3.2.7 预制盖板：按照设计要求尺寸安装模板、绑扎钢筋、浇筑混凝士，详见《混凝士施工作业指导书》及《钢筋钢筋混凝土施工作业指导书》。
3.2.8 安装盖板：盖板一般采用汽车式起重机安装安装时由专人指挥，安装前应检查成品及涵洞各部尺寸接触面应凿毛井刷洗干净（不含沉降缝处），安装时应浇水湿润，井用不低于M10水泥砂浆填塞。
3.2.9 帽石混凝土：按照设计要求支立模板，浇筑混凝土参照《混凝土施工作业指导书》。
3.2.10 防水层制作：防水层施工见《防水层施工作业指导书》。
3.2.11 路堤缺口填筑：路堤缺口填筑必须从涵身两侧同时、对称、水平、分层施工并碾压密实。
当涵顶填筑厚度超过1.0m后，方可通行大型机械。
涵洞两侧靠近边墙的部分不得用大型机械施工，宜采用人工配合小型机械的方法夯填密实。
3.2.12 附属工程砌筑：附属工程砌筑详见《砌体砌筑工程施工作业指导书》。
盖板涵工程施工作业指导书
盖板涵工程施工作业指导书一、工程概述盖板涵是一种支撑强度大、排水效果好的形式，具有结构简单、运输方便、较低的施工成本和短的工期等优点，是农村及山区小桥、路基涵洞所采用的主要形式之一。
本工程的筑单长为36.2m，涵顶宽度为7.3m，涵顶高程为453.46m，涵顶顶宽高程为456.26m。
二、施工准备1.办理施工前搭建工程手续，由施工单位按照上级主管部门规定的程序缴纳担保金，并按照相关法规购买保险，缴纳工程安全保险费。
2.对施工现场进行勘测，确定现场地理环境和水文地质状况，编制并制定施工方案；3.在组织施工前，确定设备材料需要的数量和种类，进行采购；4.组织现场人员，安排人员到位，并进行专业培训。
三、施工措施1.土方开挖：直接将盖板涵的地基挖至设计标高，施工人员应根据挖土方向的不同，确定合理的倾向角和止口宽度。
2.石材夯实：在地基的表层石材依次铺设，每次需要夯实。
3.支模搭设：钢模底部应先设置支模钢支撑，支模钢板布置时应先把所有梁板支模拉好，然后从中心对称倒放底板和上部的墙板，然后用螺杆和铁丝将模板固定稳固。
4.混凝土浇筑：为了减小混凝土离析，混凝土卸料时不能从高处坠落。
在灌注前，先将混凝土细节设置好，储备充足的混凝土材料，并设得正合理。
5.早期养护：五天内应毎天进行涵顶喷水养护, 要确保水喷面与盖板均匀，以防干裂形成；混凝土达到规定强度后，别拿掉外层挡板，保持养护较长时间。
四、安全措施在施工过程中, 应加强对员工的安全教育培训,强调重工艺和技术要求，加强技术删除和精益化管理。
施工现场应按操作规程进行错防和纠正,尽可能减少不安全因素的存在,加强施工现场的卫生管理和秩序整治。
五、验收标准1.尺寸要求：涵洞的长度、宽度、深度应满足设计要求，并且满足建筑及农业工程设计规范的规定。
2.质量要求：构件应具有合适的承载力、耐久性、建筑安全性和供水安全性，混凝土的强度等级应符合设计规定，构件应有高强度、防水、防火、耐候及通用防腐等性能。
盖板涵作业指导书
盖板涵作业指导书一、什么是盖板涵？盖板涵是一种采用矩形或圆形水泥管或钢管，在现有桥梁或路堤上盖上钢筋混凝土板，形成横向通道或轨道，以顺利进行车辆或行人交通的工程构造。
该工程在解决交通瓶颈问题上具有重要意义，经常被用于公路、铁路等交通建设中。
二、盖板涵施工前应注意的事项在盖板涵施工之前，要整理出详细的施工图纸，明确每一个施工节点的位置和方法，以避免出现质量问题和安全隐患。
1. 现场勘察在施工前需要进行现场勘察，判断地质条件和土质情况，确定盖板涵施工是否可行，以及确定具体的施工方案和计划。
2. 施工图纸施工图纸是盖板涵施工中必不可少的准备工作。
其中包括各种材料的种类、数量、规格等详细信息，以及施工的具体方法、时间安排等。
3. 施工工艺在盖板涵施工中，要求施工队伍必须按照规定的工艺流程一步一步地实施施工方案，以确保盖板涵施工的顺利进行。
在施工过程中，应注意安全，谨防危险。
4. 施工组织和管理盖板涵施工组织和管理的好坏直接影响到工程质量和进度。
因此，为了保证盖板涵施工的顺利进行，必须合理地安排施工队伍、选派专业技术人员进行指导、培训施工现场管理人员等。
三、盖板涵质量检验为了保证盖板涵工程的质量，必须制定严格的质量检验标准，对盖板涵的各项技术指标进行检测和控制。
1.材料检验盖板涵的材料必须符合国家标准或行业标准。
在施工之前，需要对使用的材料进行检验，以确保其质量符合要求。
2. 管道验收在盖板涵施工完成后，必须进行管道的验收工作，对其密封性和稳定性进行检测。
3. 连接验收盖板涵的连接需要进行力学性能等方面的检测，以保证其连接处的稳固性。
四、盖板涵施工后的注意事项盖板涵施工完成后，需要注意以下事项，以确保其安全、可靠运行。
1. 排水系统盖板涵需具有良好的排水能力，以免在雨季或下雪时出现交通瘫痪等情况。
因此，施工后需维护管道排水畅通。
2. 巡查盖板涵施工后，需要定期巡查，检查其安全性、稳定性、连接方式等是否符合标准要求，如发现任何问题，需要及时处理。
盖板涵作业指导书.doc
盖板涵作业指导书一、工艺顺序施工准备——基坑开挖——基础施工——►涵身施工——盖板施工——►端翼墙施工——►附属工程施工二、工序内容1、施工准备根据现场实际情况和涵洞设计资料，布置好现场三通一平，配齐配全设备和人员。
2、基坑开挖基坑开挖采用人工配合挖掘机开挖，具体施工工艺及作业标准详见明挖基础作业指导书。
3、基础施工基础施工采用挤浆法施工，具体施工工艺及作业标准详见浆砌片石作业指导书。
4、涵身施工涵身施工采用挤浆法施工，料右镶面时要根据墙身高度，计算每层料石的高度，料石高度应由下到上相同或递减，具体施工工艺及作业标准详见浆砌片石作业指导书。
5、盖板施工盖板施工采用现浇。
模板应尽量采用大块钢模或胶合模板，新的组合模板也可使用，旧的组合模板应在内侧贴宝利板。
模板的加固和支撑耍保证婭设计尺寸和施工过程中不跑模。
钢筋应在现场加工制作安装，也可在钢筋加工场制作运输至现场安装，具体施工工艺及作业标准详见钢筋加工作业指导书。
碇采用磴350L-500L的强制式搅拌机在拌合站集中拌合或现场拌合，长距离运输必须采用运输车运输，提升可采用泵车、拖式泵、吊车经漏斗、串桶或溜槽入模。
碇浇筑施工工艺及作业标准详见桧施工作业指导书。
涵洞沉降缝应竖直、平整、上下不得交错，缝宽均匀一致，填缝料应填塞密实且不透水。
6、端翼墙施工端翼墙施工详见明挖基础、浆砌片石、殓施工作业指导书。
7、附属工程施工附属工程施工详见明挖基础、浆砌片石、碇施工作业指导书。
三、盖板涵施工工艺盖板涵施工工艺框图四、作业标准1、砌体组砌正确，砂浆饱满，表面平顺，灰缝宽窄一致，沉降缝垂直整齐不交错，外形美观。
2、妊垢工不修、不补、不装饰、面平光洁，颜色一致，棱角分明，板座与墙身联接平顺无错台。
五、安全要求1、基坑开挖、浆砌片石、栓施工安全要求详见相关作业指书。
3、模板支撑，支撑结构应随时检查，发现变形，及时加固或更换，更换时应先撑后拆除。
4、既有线涵洞接长时，应先按设计要求做好既有线防护措施。
盖板涵作业指导书
盖板涵施工作业指导书1 目的明确盖板涵施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范盖板涵作业施工。
2 编制依据《铁路桥涵工程施工质量验收标准》《铁路桥涵工程施工技术指南》施工图以及参考图。
3 适用范围适用于放坡开挖盖板涵施工。
4 施工方法及工艺要求基坑开挖采用人工配合机械施工，浆砌片石采用挤浆法施工，基础、涵身采用组合钢模，在沉降缝位置采用木板隔开分段，混凝土泵送或溜槽入模。
砼盖板集中预制，人工配合吊车安装。
水泥砂浆采用搅拌机现场拌合，机翻斗运输。
（1）基础开挖、地基处理参见框架涵作业指导书相关工艺。
（2）主体施工1）基础混凝土施工盖板涵采用整体式基础，C35混凝土浇筑，基底处理完成后即可立模浇筑。
盖板预制流程:施工台座→安装底模→绑扎钢筋→立模→浇筑混凝土→养护→拆模→移板、存放。
钢筋加工与绑扎:在相应的台座上进行钢筋骨架绑扎。
钢筋按设计要求下料，弯制准确。
在钢筋绑扎之前，先在台座上准确地进行定位放线，确保钢筋的位置间距尺寸正确。
在台座顶标出主筋、箍筋、模板位置。
在钢筋外侧绑扎水泥砂浆垫块，确保钢筋的保护层。
模板立模顺序：安装底模→涂脱模剂→贴接缝止浆海绵条→安装侧模→上拉杆→安装端模。
混凝土浇筑:混凝土浇筑采用集中拌合拌合采用自动计量搅拌站拌合。
用小型翻斗车将混凝土从搅拌站运至浇筑涵洞盖板板附近。
因盖板混凝土截面小，在外模一侧搭设高0.5m上料平台，上铺设2mm厚钢板，用人工上料入模。
养护、拆模:混凝土养护采用常规洒水养护。
养护时间一般不少于14天。
安装预制混凝土盖板注意事项：盖板安装前，检查成品及涵台尺寸、台帽平整度。
台帽强度达到设计强度的80%以上方能进行盖板安装。
盖板采用汽车吊吊装，安装后，采用高等级（1:2）水泥砂浆填塞缝隙。
（3）沉降缝、防水层、端翼墙、出入口铺砌及基坑回填施工参见框架涵作业指导书相关工艺。
5 盖板涵质量标准涵台地基承载力必须满足设计要求。
外观鉴定：涵身直顺，涵底平整；进出口与上下游沟槽连接顺适，流水畅通，无滞留物；帽石及一字墙或八字墙平直。
06盖板涵洞施工作业指导书已修改
山西中南部铁路通道ZNTJ-1标第一项目部桥涵工程盖板涵施工作业指导书山西中南部铁路通道ZNTJ-1标第一项目部桥涵工程盖板涵施工作业指导书单位：___________________________编制：___________________________审核：___________________________批准：___________________________山西中南部铁路通道ZNTJ-1标第一项目部桥涵工程盖板涵施工作业指导书1、适用范围适用于山西中南部铁路通道ZNTJ-1标第一项目部涵洞工程施工。
2、作业准备2.1内业准备在开工前组织技术人员认真学习实时性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3、技术要求3.1 主要施工方案3.1.1基础施工：主要采用明挖扩大基础的施工方法进行施工。
3.1.2模板施工：墙身、盖板底模均采用竹胶模板或大块钢模，脚手架支撑加固的方法进行模板立模施工。
3.1.3混凝土施工：采用机械拌和，插入式振动棒捣固的施工方法进行混凝土作业。
3.1.4盖板施工：按照沉降缝分段立模，碗扣式脚手架支撑架设，钢筋分板块现浇施工。
4、施工工艺施工工艺流程(见图1)4. 1基坑开挖(1)基坑开挖：采用人工配合机械开挖，机械开挖至基底高程以上20cm 时，由人工开挖修整。
(2)有水基坑：按基础设计平面尺寸每边放宽不小于80cm基坑坑壁边坡按1:1~1:1.25的坡率施工，基础较深时需进行坑壁防护处理钢筋砼涵洞施工工艺框图1(3)基底检查：基坑开挖至设计标高后，基底承重面都必须修理平整，有淤泥软质土时必须清理干净，并用碎石回填夯实，然后准确测设中线及高程，符合设计要求后，请监理检查验收，最后进行基础圬工施工。
盖板涵施工作业指导书[全]
![盖板涵施工作业指导书[全]](https://img.taocdn.com/s3/m/c9197510b5daa58da0116c175f0e7cd184251828.png)
盖板涵施工作业指导书1适用范围适用于XXX标段框架桥（涵）施工。
2作业准备2.1 内业技术准备a.认真阅读和审核设计图纸及相关设计要求，熟悉并分析施工现场地质资料及水文情况，调查了解季节和地下水位的关系。
b测量放样：平整场地后粗测涵洞的平面位置。
C.调查开挖区域及周边地下管线分布情况，对影响施工的管线做好改移和保护方案。
2.2 外业技术准备a.钢筋、混凝土原材料及模板等数量满足需要，质量符合要求。
b.盖板涵洞施工需要的机械主要有：挖掘机、混凝土运输车、钢筋加工机具、木工机具、混凝土浇筑机具、吊装机具等。
3技术要求1）盖板现浇浇筑宜采用钢模板，并按设计沉降段连续进行；当不能一次连续完成时，可按垂直涵身轴线方向设置施工缝，分段浇筑。
2）支架拆除和涵顶填土应符合下列规定：a.混凝土达到设计强度75%后可拆除支架，但必须达到设计强度后，方可进行涵顶填土b当支架未拆除时，混凝土达到设计强度的75%后,可进行涵顶填土，但必须达到设计强度后，方可拆除支架。
1664施工程序与工艺流程盖板涵施工工艺流程图4.1 测量放样测量放样时应选取经联测后符合要求的基准水准点和平面控制点为依据，测定基坑中心线、方向和高程。
涵洞基坑临时放样点应在场地平整完成以后进行，临时平面点位应距离基坑开挖上边缘5m左右,并设置明显的标志，避免开挖和运输机械的破坏。
根据测量放样的临时平面点，采用石灰粉等绘出基坑开挖的上口边线,基坑开挖交底中应明确开挖坡度，以便控制基底开挖边线满足施工需要。
4.2 基坑开挖1）按地质水文资料，结合现场情况，决定开挖坡度和支护方案、开挖范围和防、排水措施。
1672 ）基坑可采用垂直开挖、放坡开挖，支撑加固或其他加固的开挖方法。
在有地面水淹没的基坑，可修筑围堰、改河、改沟、筑顼排开地面水后开挖。
3 ）无水土质基坑底面，宜按基础设计平面尺寸每边放宽不小于50cm o适宜垂直开挖且不立模板的基坑，基底尺寸应按基础轮廓确定。
盖板涵施工作业指导书
盖板涵施工作业指导书1.0 编制目的明确盖板涵施工作业的工艺流程、操作要点和相应的工艺标准，规范盖板涵作业施工，保证小桥涵100%合格。
2.0 编制依据《公路桥涵施工技术规范》(JTG/T F50-2011)《公路工程质量检验评定标准》(JTGF80/1-2004)3.0 使用范围适用于公路工程盖板涵施工。
4.0 作业准备4.1 内业准备编制作业指导书，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
并准备好各种施工质检、原始记录表格。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.2 外业准备⑴调查现场根据实际情况和总体进度安排制定各盖板涵的施工先后顺序。
⑵测量放样、平整场地、清除障碍物并做好防排水准备。
5.0 施工工艺流程盖板涵施工工艺流程如图5-1 (盖板现浇)和图5-2 (盖板预制)所示。
图5-1 盖板涵盖板现浇施工工艺流程图图5-2盖板涵盖板预制施工工艺流程图6.0 施工方法及要求6.1 前期准备涵身安排在路基填方前施工，以保证路基填筑的正常进行，路基作业面内根据路基施工顺序合理安排平行或流水作业。
涵洞工程由相应地段结构物作业队负责施工。
涵洞基础以下松软土按照设计要求加固，经检验合格后施工涵洞。
涵洞地基软基处理参照相邻路基的处理情况。
6.2 技术要求盖板涵采用大型组合钢模板立模或大面积竹胶板组装，罐车运输砼进行现场浇注，混凝土由拌合站集中供应，泵送入模。
涵身钢筋在钢筋加工场制作，平板车运至现场绑扎，立模浇注砼。
根据现场实际和设计情况，采用分节或一次浇注完成。
先施工底板，再施工两侧涵台，最后施工盖板。
如盖板采用预制，可提前进行预制，待混凝土强度达到设计强度的70%后进行吊装。
6.3 盖板涵施工(1) 基坑开挖开挖前先进行施工放样确定基础的准确位置撒上白灰线，开挖全过程用水准仪配合机械以便控制基底高程。
盖板涵施工作业指导书
盖板涵施工作业指导书一、施工前准备1. 确定施工地点：根据设计要求和实际情况，确定盖板涵的施工位置，并进行测量和标定。
2. 准备材料和设备：根据设计要求和施工方案，准备所需的盖板涵材料，包括钢筋、混凝土、模板等，同时准备好施工所需的设备和工具。
3. 安全措施：制定安全施工方案，明确施工过程中的安全注意事项，提供必要的安全防护设施和器材。
二、施工步骤1. 模板安装：根据设计要求和施工方案，将预制的模板安装在盖板涵的施工位置上，并进行固定。
确保模板的平整度和稳定性。
2. 钢筋布置：根据设计要求，将预制的钢筋按照要求布置在模板内，确保钢筋的位置准确、间距一致，并进行固定。
3. 浇筑混凝土：按照设计要求，将预制的混凝土倒入模板内，采取适当的浇筑方法，确保混凝土的均匀性和致密性。
同时，注意控制浇筑的速度和高度，避免混凝土的分层和空洞。
4. 养护处理：在混凝土浇筑完成后，及时进行养护处理，包括保湿、防止温度变化、防止外力破坏等。
确保混凝土的强度和稳定性。
三、质量控制1. 施工过程中，严格按照设计要求和施工方案进行操作，确保施工质量。
2. 对模板、钢筋和混凝土进行检查，确保其符合设计要求和施工规范。
3. 对施工过程中的关键节点进行监控和记录，包括模板安装、钢筋布置、混凝土浇筑等。
4. 对施工现场进行巡视和检查，及时发现和处理施工中的问题和隐患，确保施工质量和安全。
四、施工注意事项1. 施工人员必须具备相关的施工技能和证书，严禁无资质人员进行施工作业。
2. 施工现场必须设置明显的警示标志和安全防护设施，确保施工人员的安全。
3. 施工过程中，严禁使用不合格的材料和设备，确保施工质量。
4. 施工现场必须保持清洁和整齐，杂物必须及时清理。
五、施工验收1. 施工完成后，进行施工质量验收，包括模板、钢筋和混凝土的质量检查。
2. 对施工过程中的关键节点进行复核和检查，确保施工质量符合设计要求和施工规范。
3. 对施工现场进行终验，确保施工质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋砼盖板涵施工作业指导书一、适用范围本指导书适用于本标段全线钢筋砼盖板涵施工作业。
二、编制依据1、《公路桥涵施工技术规范》JTG F50-20112、《公路工程质量检验评定标准》JTG F80/1-20043、《公路工程施工安全技术规程》JTJ 076-954、《贵州省赤水至望谟高速公路安顺至紫云段土建B合同段》施工图。
三、钢筋砼盖板涵施工方法及工艺1、工程简介安紫高速公路二工区涵洞结构设计主要分2m*2m、4m*3.5m、6m*4.5m三类与主线线路正交的单孔排水或通道涵。
涵体钢筋设计按填土高度不同而不同，采用HPB300和HRB400钢筋，涵体混凝土盖板C35、台身与基础C30、翼墙M10浆砌片石。
2、施工放样施工前，组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核。
按照设计图纸测量涵洞的位置、方向、长度、孔径以及出入口八字墙的位置和高程，若乡村道路、排灌系统的连接等与实际地形地貌有出入时，及时与设计单位和监理单位联系，必要时进行变更设计。
3、基坑开挖及防护根据设计要求，涵底为黏土夹碎石层，地基承载力180KPa低于250KPa，需要浆砌片石换填（开挖后需根据实际情况报请监理等相关人员采取合理方案）。
考虑地层特点，基坑拟采用放坡开挖，必要时可加钢板围护桩。
基坑采用人工配合机械开挖。
先用机械开挖至离基底5－10cm 处，然后改用人工清渣至基底位置。
土质开挖边坡为1：0.5，石质边坡垂直开挖。
开挖过程中，通过测量桩控制基坑深度、尺寸，保证符合设计要求。
开挖后渣土应堆放至开挖基坑外边的3m外，分类加以合理利用（废土外运至弃土场，其余可就近做路基填料）。
基坑开挖采用两台挖掘机传输运土，三台东风车配合运输。
开挖时要严格控制开挖深度和开挖边线，严禁超挖。
开挖过程中如发现异常情况，应及时反馈。
基坑顶面要做好排水设施，防止基坑顶面水流倒流。
当基坑开挖至设计高程时，对基底进行承载力检测，并上报监理工程师检查验收。
如与设计不符，及时与设计单位取得联系，采取措施进行处理，当达到设计和规范要求后进行下道工序。
4、降排水根据已知地质条件，地下水含量不丰富。
因地势处于泉涌地段，外界流水对基坑降排水工作影响较大。
综合各种情况，本基坑坑内采用明沟集水泵送外排法，放坡开挖的坑壁设排水沟，引入基坑内集水坑后用水泵外排；坑外采用截水措施，在基坑边缘连续明沟截挡雨水，并引入附近水沟，在离基坑上方5m外设坝截水，保证外界无大量水源侵入基坑。
在施工中，应及时做好排水工作，防止因积水过多而影响基坑的稳定性和主体钢筋混凝土施工，开挖过程中应预先降水后再分层开挖，开挖完成后设专人抽水，配备足额抽水量的水泵，轮换抽水。
当坑底土稳定性不足而不便挖集水沟时，可在基坑周围砖砌200mm×300mm的排水明沟，将水排至ϕ800深lm的集水井内，然后用水泵将水抽排到附近的河流中。
坑顶应做350mm高的挡水墙，防止地面水冲入坑内。
5、基底处理开挖后地基如不满足要求，应进行垫层施工，回填碎石或浆砌片石。
基底处理宽度按设计每边大于盖板涵结构尺寸的0.5m。
碎石垫层原材需经实验室检测合格后方可进行施工。
垫层应采用粒径5～40mm 之间且含泥量不大于5%碎石，不含植物残体等杂质。
具体材料要求：（1）质地坚硬，稳定性合格，无侵蚀性；（2）松散密度不小于1.1t/m3，压碎指标不大于13%；针片状含量小于15%；（3）泥土与有机质含量不大于5%；采用的碎石经压碎值、针片状、表观密度、泥块含量、含泥量、筛分等试验合格后方可使用。
碎石垫层施工：按要求开挖至标高后，清除基底浮渣，均匀摊铺碎石垫层，层厚30cm/层，采用22t振动压路机进行碾压，压实度不小于96%。
经检验承载力满足设计要求后，方可进行下一步工序。
砂浆调平层施工：基础施工前，应按照设计尺寸对基础施工面进行砂浆调平硬化，注意控制调平层顶面标高。
6、基础钢筋、模板及混凝土待垫层后，运输基础钢筋放至垫层上进行焊接或绑扎，并依次安装模板、浇筑混凝土等完成基础施工。
盖板涵4~6m设置一道沉降缝，基础一次性支模成型，模板采用δ=1.8cm厚竹胶板，上下两道50×100木枋背楞，外侧用短钢管夹紧打入土中并支撑基坑边坡壁上，间距50cm。
根据设计要求，沉降缝采用浸沥青木板，在支模时一并支设成型。
内侧模板支撑可利用在基础钢筋上焊接钢筋撑脚，采用钢管进行对撑。
模板支设完毕，绑扎基础钢筋，预留侧墙钢筋，经监理工程师检查验收后进行砼浇筑。
砼采用9m3搅拌运输车从商品砼站运至浇筑地点，泵车入模，插入式振动棒分层振捣密实。
砼在浇筑过程中应派专人对模板及支撑情况进行观察，若发现松动变形及时进行加固处理。
浇筑基础顶面时，应控制好流水面高程和大面平整度，基础顶面与墙身结合面除拉毛或凿毛外，其他按照《公路桥涵施工技术规范》要求进行处理。
拌合站集中拌合，混凝土运输车运至施工现场，利用滑槽将砂浆滑入模内，应控制好流水面高程和大面平整度，浇筑完毕及时养护。
注意事项：a、控制基础顶面标高，保证涵洞净空及设计流水面高程；b、基础钢筋保护层、钢筋角度及钢筋间距的控制，预留钢筋的保护；c、浇筑混凝土前要清理杂物，板及基础底面冲洗干净后方可浇筑；d、混凝土浇筑完成后须抹面收光，严格控制基础顶面标高及表面平整度；e、夜间或雨天需加强抽水和材料看管。
f、基础混凝土浇筑时注意施工缝位置（基础内面高30cm处）。
7、墙身钢筋、模板及混凝土墙身施工与基础对应，每段按沉降缝分开，并与基础垂直保持一致。
墙身施工前，将施工缝处砼表面凿毛，剔除松散砼，清理渣物并冲洗干净。
然后绑扎墙身钢筋，经监理检查验收后支设墙身模板。
墙身模板采用δ=1.8cm厚竹胶板，以10×10木枋为竖向背楞，间距30cm,横向2根φ48钢管辅以双向φ16＠60cm对拉螺杆进行对拉加固，底排螺杆距底面不得大于30cm，螺杆外套φ20PVC管。
墙身模板在支设时，考虑连续安装，墙身模板在沉降缝处使用加密拉杆固定墙身两端挡模。
在砼浇筑前，应清理模板内杂物及垃圾，并冲洗干净。
经监理工程师检查验收后浇筑砼。
混凝土采用搅拌运输车运至现场，泵车入模。
墙身砼应分层浇筑，分层振捣，每层厚度不得大于50cm，每段墙身应连续浇筑，中途不得间断形成施工冷缝。
间隔浇筑完第一次砼后，待砼浇筑完达到拆模强度，抽出加密拉杆，拆除挡板，将分段接缝处采用涂刷沥青浆膏木板隔开，重新穿入加密拉杆加固，将杂物清理并冲洗干净后，进行第二次砼浇筑。
浇筑C30砼的同时留置同养试块以确定盖板涵拆模及台背回填时间。
待砼强度达到设计强度70％后可拆模。
拆除内外侧模板，抽出对拉螺杆，采用1：2水泥砂浆将对拉螺杆孔封堵。
为确保美观，水泥砂浆须掺入适量粉煤灰和白水泥，经试验试配，使封堵颜色与墙身砼颜色色泽一致后进行封堵填抹。
侧墙混凝土施工注意事项：a、侧墙施工时注意预埋筋。
b、侧墙模板支撑牢固，严格控制模板缝隙及其后背木板间距，立好模板后应再次检查支架可靠性，确保模内无杂物，接缝不漏浆，模板不变形，支架不移位。
c、混凝土分层对称浇筑，50cm一层，派专人在架上监控，发现脚手架移动或倾斜应立即报告，缓停浇筑，先行加固，停大约2~3小时再进行施工。
d、浇筑侧墙时注意加强混凝土的振捣，每层不大于30cm。
使用插入式振动器时，移动间距不应超过振动器作用半径的1.5 倍；与侧模应保持50～l00mm 的距离；插入下层混凝土50～l00mm；每一处振动完毕后应边振动边徐徐提出振动棒；应避免振动棒碰撞模板、钢筋及其他预埋件。
对每一振动部位，必须振动到该部位混凝土密实为止。
密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆。
e、施工缝的位置应宜留置在结构受剪力和弯矩较小且便于施工的部位，并应按下列要求进行处理：1)应凿除处理层混凝土表面的水泥砂浆和松弱层，但人工凿除时，须达到2.5MPa；2）经凿毛处理的混凝土面，应用水冲洗干净，在浇筑次层混凝土前，对垂直施工缝宜刷一层水泥净浆，对水平缝宜铺一层厚为10～20mm的1∶2 的水泥砂浆。
f、注意预留沉降缝，同时注意纵向钢筋在沉降缝处断开，根据图纸要求调整相应的骨架钢筋。
8、盖板预制及安装预制盖板采用集中场内预制，分块吊装。
9、沉降缝及防水层处理沉降缝根据地形及地基土壤情况，一般沿涵长方向每隔4~6m设置一道，沉降缝必须贯穿整个涵台断面（包括基础），缝宽2cm，沉降缝的位置应与板方向平行。
沉降缝的防水措施在基础顶面以下，填嵌涂沥青木板或沥青砂，也可以用粘土填入捣实，并在流水面边缘以1：3水泥砂浆填塞，深度约15厘米。
在基础顶面以上，接缝外则以热沥青浸制麻筋填塞，深度约5厘米，内侧以水泥砂浆填塞，深度约15厘米，中间空隙填以粘土。
涵洞外侧防水措施可在涵洞与填土接触部分均涂热沥青两道，每道厚度1.5mm，涂后不再另抹砂浆，在涵洞外层防水层施工完成后才可进行下一步施工工序，涵洞顶防水措施为在沉降缝施工完成后盖板顶涂热沥青两道。
沉降缝防水断面图10、八字墙、洞口铺砌及帽石涵洞进出口八字墙和一字墙根据图纸设计，位置尺寸准确，砌体丁顺相间、相互咬码，竖向不能有通缝，砂浆饱满，表面平整，线型顺直。
（1）洞口铺砌层，必须在基面夯实、整平后，方可开始铺砌。
石块应相互咬接，砌缝砂浆饱满，砌缝宽度40～70mm。
垫层应与铺砌层配合铺筑，随铺随砌。
（2）八字墙采用C20砼翼墙基础、墙身，洞口铺砌及截水墙采用M7.5浆砌片石。
（3)技术要求：a、砌筑基础前，校核放线允许偏差±5mm。
b、水泥进场应分批检验，不同品种的水泥不得混合使用；砌筑砂浆不得含有杂物，应随拌随用，一次拌浆必须在3h内（气温低于30度）用完。
c、石材表面的泥垢、水锈等杂质，砌筑前应清除干净；砌墙时粗石料灰缝厚度不宜大于2cm。
d、砂浆初凝后，如移动已砌好的石块，应将原浆清理干净，重新铺浆；砌筑毛石基础的第一皮应座浆，并将大面向下，砌筑料石基础的第一皮石块应用丁砌层座浆砌筑；e、雨天不宜砌筑，对下雨当日砌筑的墙体应进行遮盖，继续砌筑应符合墙体的垂直度，如超过允许偏差应拆除重新砌筑。
f、每日砌筑高度不宜超过1.2m，砂浆饱满度不小于80％，石砌体砂浆稠度控制在3~5cm。
11、台背回填及涵顶填土墙背回填应在墙身砼强度80%后方可进行。
盖板涵基础及两侧墙身高度范围内，须按设计和规范要求，采用级配良好的砂石进行分层对称夯填，在墙身上弹线进行控制回填厚度，每层填料虚铺厚度不得大于20cm,用小型打夯机进行夯实，每层填料压实后进行压实度检测，符合压实度要求后进行下层填土。
台背填土采用小型压路机或冲击振动夯进行压实，密实度不低于96％。
涵顶至路基顶范围采用符合规范要求的路基土分层填筑，分层填筑厚度、压实度要求同路基填筑。
