HP8924C无线电综合测试仪操作

综合测试仪的使用 (2)

综合测试仪的使用
综合测试仪是一种用来检测和测量各种电子设备和电气设备的功能和性能的工具。

以下是使用综合测试仪的一般步骤：
1. 关闭待测设备，并将综合测试仪与设备连接。

确保连接正确，并检查所有连接是否牢固。

2. 打开综合测试仪，并选择合适的测试模式。

不同的综合测试仪可能具有不同的测试模式，可以根据需要选择适合的模式。

3. 进行基本的电气测试。

这可能包括检查电压、电流、电阻等参数。

根据设备要求，使用综合测试仪的相应功能进行测试。

4. 进行电路测试。

通过综合测试仪的电路测试功能，可以
检测和测量设备的电路连接、电路板上的元件、信号传输等。

5. 进行功能测试。

根据设备的功能要求，使用综合测试仪
的相应功能进行测试。

例如，测试一个电视机的视频输入
和音频输出是否正常。

6. 记录和分析测试结果。

使用综合测试仪的数据记录功能，记录测试结果。

根据测试结果进行分析，确定设备是否正
常工作或存在问题，并做出相应的处理。

7. 断开综合测试仪与设备的连接，关闭综合测试仪。

需要注意的是，在使用综合测试仪前应先阅读设备的说明书，了解设备的特性和测试要求。

另外，使用综合测试仪
时应遵循安全操作规程，确保自己和设备的安全。

如果对
使用综合测试仪有任何疑问，建议咨询相关专业人士或生产厂家。

HP8924C简易操作手册

HP8924C简易操作手册HP8924C无线电综合测试仪操作一、开机预置操作1、按“POWER”电源开关开机；2、30多秒钟后机器自检通过；3、按一下“SHIFT”功能键；4、再按一下“CONF”键；5、旋转大钮使光标移动到“RF DISPLAY”项的“FREE/CHAN”，按一下大钮，转换到“FREE”；6、旋转大钮使光标移动到“RF OFFSET”项的“ON/OFF”，按一下大钮，转换到“OFF”；7、如果机器RF IN/OUT高频接口有20DB的衰减器，则需要旋转大钮使光标移动到“RF LEVEL OFF SET”项的“on/off”，按一下大钮，调节到“ON”；然后再旋转大钮使光标移动到“RF IN/OUT”项的数字，按一下大钮，调节到“-20db”；以上7项是机器开机后必须进行的操作，才能进行下一步发射、接收的测试。

8、旋转大钮使光标移动到“INTENSITY”项的数字，按一下大钮，转换到数字来调节屏幕的亮度（8值是最亮的）；旋转大钮使光标移动到“DATE”项的数字，按一下大钮，输入月、日、年；旋转大钮使光标移动到“TIME”项的数字，按一下大钮，输入小时、分钟。

二、对讲机的简单测试（一）、测试发射机1、按一下“TX TEST”键，光标在“TUNE MODE”项的“auto/manual”，按一下大钮，转换到“auto”上，2、操作发射机发射，TX FREQUENCY 下面的数字就是发射频率；TX POWER 下面的数字就是发射功率；AF FREQ 下面的数字就是音频频率；3、如果旋转大钮使光标移动到“FILTER 2”项的“15KHZ LPF”，按一下大钮，调节到“300HZ”，再按一下大钮确认；操作发射，AF FREQ 下面的数字就是发射信号中含有的模拟亚音频率；4、按一下“SHIFT”功能键，再按一下“SCOPE”键，进入示波器功能状态；可以显示发射机调制信号的波形；5、按一下“SHIFT”功能键，再按一下“SPEC ANL”键，进入频谱仪功能状态；可以显示发射机信号的频谱；（二）、测试接收机1、按一下“RX TEST”键，旋转大钮，光标在“RF GEN FREQ”项，按一下大钮，频率值亮，用数字键来输入频率，按一下大钮进入；2、旋大钮光标到“Ampliade”按一下大钮，旋转来调节信号源输入的衰减度；一般正常机器-118~~~ -123dbm都能打开静噪；3、“AFGen1 Freq”是调制音频率，一般用1.000KHZ；“AFGen1 To”是调制度，一般用3.00KHZ；4、“AFGen2 Freq”可以作为输入模拟亚音频率，用数字键直接输入，按“Hz”键进入；“AFGen2 To”是调制度，一般用3.00KHZ或低一些、比如2.00KHZ，以免静噪断续打开；（三）、双工状态测试1、按接收机调整好；2、再按发射机调整好；3、按一下“DUPLEX”键，进入双工状态测试界面；4、使光标旋到“AFGen1 To”项，按一下大钮，在屏幕最右面，小光标调节到“FM”，按一下大钮进入；“AFGen1 To”项是调制度，一般用3.00KHZ，同（二）——3功能；5、使光标旋到“Amplitude”项，调节信号源输出的衰减度；同（二）——2功能；6、接收机可以听到1000HZ的调制音；发射时综测能发出发射机发出的话语或测试音；7、双工台就可以这样测试；（四）、存储功能1、双工测试完毕后，可以把设置的状态存在综测里，不用再进行“开机预置操作”和发射、接收的设置了，简便极了。

8924c操作说明

3、如果旋转大钮使光标移动到“FILTER 2”项的“15KHZ LPF”，按一下大钮，调节到“300HZ”，再按一下大钮确认；操作发射，AF FREQ 下面的数字就是发射信号中含有的模拟亚音频率；
4、按一下 “SHIFT”功能键，再按一下“SCOPE”键，进入示波器功能状态；可以显示发射机调制信号的波形；
5、这时，“开机预置操作”和发射、接收的设置都存到这个文件里了；再测试时，开机后，按一下“REБайду номын сангаасALL”键，旋大钮到这个文件按一下大钮就可以了；
6、就算不是这个频率的机器测试，只要改变接收频率和亚音频率就行了，不用重新设置；
2、双工测试完毕后，按一下“SHIFT”键，再按一下“SAVE”（就是RECALL键）；
3、屏幕左上角有块亮标，是让你输入文件名的；右下角有个小光标，选大钮到下面有单位数的“字母、数字”来编辑文件，按一下大钮就输入到左上角的亮标里了；
4、文件名编辑好后，旋大钮，使小光标到“Done”，按一下大钮；
6、旋转大钮使光标移动到“RF OFFSET”项的“ON/OFF”，按一下大钮，转换到“OFF”；
7、如果机器RF IN/OUT高频接口有20DB的衰减器，则需要旋转大钮使光标移动到“RF LEVEL OFF SET”项的“on/off”，按一下大钮，调节到“ON”；然后再旋转大钮使光标移动到“RF IN/OUT”项的数字，按一下大钮，调节到“-20db”；
HP8924C无线电综合测试仪操作
一、开机预置操作
1、按“POWER”电源开关开机；
2、30多秒钟后机器自检通过；
3、按一下“SHIFT”功能键；
4、再按一下“CONF”键；
5、旋转大钮使光标移动到“RF DISPLAY”项的“FREE/CHAN”，按一下大钮，转换到“FREE”；

HP8920A综合测试仪使用说明

HP8920A/B综合测试仪使用方法一、测试线的连接MAX PWR 60W——仪器射频信号输入输出（注意观察标注的最大功率值，可能有些仪器只能测试5W或者10W的功率）。

接被测试机器的天线头。

（此处不能接错！200mw的那个头不要输入大功率，否则，会损坏仪器！）AUDIO IN （HI）——音频信号输入（接对讲机外接耳机插孔，输入信号后仪器显示相应指标）。

AUDIO OUT——音频信号输出（接对讲机外接话咪插孔，仪器里面模拟出来的音频信号经过话咪插孔进入到对讲机里面进行调制，然后通过仪器显示相关指标）。

其它部分按钮说明：VOLUME：调节仪器蜂鸣器声音大小。

SQUELCH：旋钮上的色点一般调节在中心位置合适，不然，有噪声。

二、测试1、发射测试（检测机器时，一般先测发射，因为发射部分的一些指标不良，会影响到接收）：按仪器面板上的“TX”按键，进入发射指标检测界面。

连接好对讲机各测试线并打开电源，按下对讲机的PTT按键，发射时，主要看仪器屏幕上的三个指标：Tx Frequency ：频率误差（实际发射出来的频率值和该信道标称频率的差值，一般±500Hz即可。

Tx Power：功率大小FM Deviation：最大频偏（一般在4KHz左右，加亚音频之后，会高0.7KHz。

该指标影响对讲机的送话）。

在发射状态下，把仪器的滤波器调小：即把“Filter 1”选择到“＜20Hz”，再把“Filter 2”选择到“300Hz”，即可以在“FM Deviation”这一栏直接查看到该信道所加的模拟亚音频数值。

2、接收测试：按仪器面板上的“RX”按键，在该界面，要设置以下参数：转动面板上的那个大的旋钮，让光标停留在“RF Gen Freq”处，直接按数字键和单位按键，即输入要测试对讲机的接收频率（如458.825MHz），然后，再把光标移到“Amplitude”这一项，分别输入1mv和0.25uv两种场强参数（看你自己的习惯，也可以用“－DBm”的单位），以检测机器的失真度和灵敏度。

无线电综合测试仪使用攻略

实战综合测试仪—无线电综合测试仪使用攻略（上）类别：测试仪表阅读：884引言无线电综合测试仪是集多种射频仪器和常规电子测量仪器功能为一体的多功能仪器。

综合测试仪通常会集成有频率计、功率计、射频信号发生器、音频信号发生器、调制度计、信纳比仪、数字电压表、失真度计等常规功能，有的还具有频谱仪、示波器、接收机、跟腙信号源、信令分析、模拟基站、专用测试模式等高级功能。

由于综合测试仪功能多，往往一台仪器就能完成对讲机的发射和接收指标的检测和调校，所以它在业余无线电爱好者的心目中有很高的地位，颇有神兵利器的光环，很多业余无线电爱好者甚至认为，经过综合测试仪调整的二手对讲机就具有产品性能和质量的保证。

本文中，我们来了解一下它的功能及使用。

1.常见功能概述频率计：频率计数器可以测量发射机的载频实际频率，以了解载频误差。

不同制式的发射机对载频误差的要求是不同的，例如，常规FM调频对讲机频率偏差1 kHz问题不大，但是SSB单边带调制偏差2OOHz，声音就明显变调了。

综合测试仪的频率计功能与常规独立频率计相比多了自动误差计算功能，很多综合测试仪可以直接显示载频误差值，无需用户自己再做加减法，该功能对自动化测试和批量测试很有帮助。

此外，有的综合测试仪支持对一些特殊的TDMA时分多址信号，如GSM、TETRA、IDEN、MOTITHBO以及ODMA/WCDMA信号的频率计数，由于这些信号大多不是连续的，所以常规频率计无法对其直接测量。

射频功率计：综合测试仪的射频功率计功能类似终端式功率计（只能用于功率的测量，不能用来测量天线的驻波比）。

目前主流的综合测试仪都是程控数字化产品，所以功率计的测量结果也是直接数字读出的，并且可以选择W或dBm等常用单位，免除了用户换算之苦。

与传统指针式功率计相比，综合测试仪的数字功率计具有量程厂、读数方便、单位灵活的特点，尤其在小功率的测量万面，比指针式驻波比功率计的性能好得多。

此外，有的综合测试仪支持TDMA和ODMA信号的专项功率测量，这是常规通用功率计所不具各的功能。

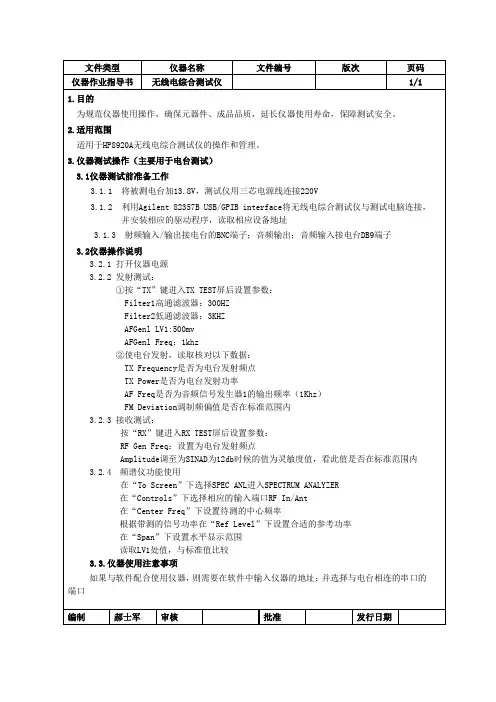

无线电综合测试仪操作规范

3.1.2利用Agilent 82357B USB/GPIB interface将无线电综合测试仪与测试电脑连接，并安装相应的驱动程序，读取相应设备地址
3.1.3射频输入/输出接电台的BNC端子；音频输出；音频输入接电台DB9端子
3.2仪器操作说明
3.2.1打开仪器电源
3.2.2发射测试：
①按“TX”键进入TX TEST屏后设置参数：
编制
郝士军
审核
批准
发行日期
在“Controls”下选择相应的输入端口RF In/Ant
在“Center Freq”下设置待测的中心频率
根据带测的信号功率在“Ref Level”下设置合适的参考功率
在“Span”下设置水平显示范围
读取LV1处值，与标准值比较
3.3.仪器使用注意事项
如果与软件配合使用仪器，则需要在软件中输入仪器的地址；并选择与电台相连的串口的端口
文件类型
仪器名称
文件编号
版次
页码
仪器作业指导书
无线电综合测试仪
1/1
1.目的
为规范仪器使用操作，确保元器件、成品品质，延长仪器使用寿命，保障测试安全。
2.适用范围
适用于HP8920A无线电综合测试仪的操作和管理。
3.仪器测试操作（主要用于电台测试）
3.1仪器测试前准备工作
3.1.1将被测电台加13.8V，测试仪用三芯电源线连接220V
3.2.3接收测试：
按“RX”键进入RX TEST屏后设置参数：
RF Gen Freq：设置为电台发射频点
Amplitude调至为SINAD为12db时候的值为灵敏度值，看此值是否在标准范围内
PEC ANL进入SPECTRUM ANALYZER

HP HP HP C综测详细操作

HP8920HP8921HP8924C综测详细操作一、射频分析RF ANALYZER模式------------------------2二、接收机测试模式------------------------4三、音频分析------------------------6四、发射机测试------------------------9五、射频信号发生器------------------------12六、双工模式------------------------14七、频谱分析------------------------17八、示波器------------------------22专业对讲机方案提供商联创电子赖工整理泉州市南安大霞美南丰花园城QQ:27116723一、射频分析RF ANALYZER模式本屏为射频分析RF ANALYZER模式。

用于测试发射机的各种发射参数。

说明如下：一、Tune Mode调谐模式。

可自动Auto和手动Manual。

a)当Tune Mode调谐模式设置为手动Manual时，Tx Frequency以误差形式显示，并显示为TX Freq Error。

b)当Tune Mode调谐模式设置为自动Auto时，Tx Frequency以频率显示。

二、Tune Freq调谐频率。

三、TX Power发射功率。

四、Input Port射频输入口选项。

a)RF In表示射频信号从射频输入／输出口RF IN/OUT进。

通常大功率信号从此口进。

b)Ant表示射频信号从天线输入口ANT IN进。

弱小信号一般从此口进。

五、Input Atten输入衰减。

可选自动Auto和保持Hold。

a)当选自动时，机器根据输入信号的大小，自动选择输入衰减值0dB，20dB或40dB。

b)当选择保持时，衰减值保持不变，可手动选择衰减值。

六、Sensitivity天线输入口ANT IN灵敏度选择。

a)Normal表示正常灵敏度。

电参数综合测试仪设备操作规程

电参数综合测试仪设备操作规程第一章总则第一条为了保证电参数综合测试仪设备的正常运行，保护设备和人员的安全，制定本操作规程。

第二条本操作规程适用于电参数综合测试仪设备的操作人员。

第三条所有操作人员应严格遵守本操作规程，严格执行操作要求，确保操作过程顺利进行。

第二章设备基本知识第四条电参数综合测试仪是一种用于测试电力系统、电力设备及相关电器设备电气参数的设备。

第五条电参数综合测试仪设备由主机、外接电缆、测量传感器、测试软件等组成。

第六条电参数综合测试仪设备主机应放置在通风良好、干燥、无腐蚀气体的室内。

第七条电参数综合测试仪设备应有专门的仪器柜或操作台，整洁有序。

第三章设备操作要求第八条操作人员在使用电参数综合测试仪设备前，应仔细阅读设备的操作手册和技术资料，熟悉设备的使用方法和相关注意事项。

第九条操作人员应正确接线，避免短路或错接导致设备损坏或事故发生。

第十条操作人员应严格按照操作步骤进行设备操作，不得擅自更改设备的参数或运行模式。

第十一条操作人员在操作设备过程中要保持清醒状态，严禁饮酒、吸烟等影响工作的行为。

第四章设备日常维护第十二条操作人员应定期对设备进行检查，确保设备的正常运行。

第十三条在使用过程中发现任何异常情况，应及时停止使用设备，并向上级报告。

第十四条操作人员应定期对设备进行保养，包括清洁设备外壳、检查仪器仪表的工作状态等。

第十五条设备长时间不使用时，应切断电源，并将设备包好防尘存放。

第五章安全注意事项第十六条操作人员在操作设备时，应穿戴好防护用具，避免触电、烫伤等事故发生。

第十七条操作人员应严格遵守电气安全操作规程，确保用电安全。

第十八条操作人员在操作设备时应注意长时间高柱、高压等工况对身体的影响，适时休息。

第十九条操作人员在操作设备时，应保持设备周围的通道畅通，避免杂物堆放引发事故。

第六章违章处理第二十条对于违反本操作规程的操作人员，根据违纪程度轻重，将视情况给予批评教育、通报批评、暂停操作资格等处理，并可以追究相应的法律责任。

HP8920A无线电综合测试仪说明书 (1)
