仪表符号
仪表图形符号大全欣赏
当有必要标注能源类别时，可采用相应的缩写 标注在能源线符号之上。
通用的仪表信号线：
细实线 0.14MPa的空气源 24V的直流电源
AS-0.14
ES-24DC
气压信号线：
二进制电信号： 电信号线： 或
3、仪表图形符号 ~是直径为12mm（或10mm）的细实线圆圈。 仪表位号的字母或阿拉伯数字较多，圆圈内 不能容纳时，可以断开。 处理两个或多个变量，或处理一个变量但有 多个功能的复式仪表，可用相切的仪表圆圈表示。
KI 26
时钟
P
I 一般的联锁逻辑 隔膜隔离
吹气或冲洗装置
控制阀体图形符号、风门图形符号
截止阀
角阀
三通阀
四通阀
球阀
蝶阀
隔膜阀
闸阀
风 门 或 百 叶 窗
执行机构图形符号1
带弹簧的 薄膜执行机构
M
D
不带弹簧的 薄膜执行机构
S
电动执行机构
数字执行机构
电磁执行机构
活塞执行机构单作用
活塞执行机构双作用
执行机构图形符号2
带手轮的气动 薄膜执行机构
带气动阀门定位器的 气动薄膜执行机构
带电气阀门定位器的 气动薄膜执行机构
S
S
R
R
带人工复位装置的执行机构 （以电磁执行机构为例）
带远程复位装置的执行机构 （以电磁执行机构为例）
被测变量和仪表功能的字母代号
第一位字母
被测变量 修饰词 读出功能
后继字母
输出功能 修饰词
A C
E
当两个测量点引到一台复式仪表上，而两个 测量点在图纸上距离较远或不在同一张图纸上， 则分别用两个相切的实线圆圈和虚线圆圈表示。
仪表常用符号图解
MANUALLYOPERATEDVALVESByaddinganactuatortothebasicvalvesymbol,thevalvebecomesacontrolvalve.闸阀阻塞阀V-7Butterfly valve ordamper 蝶阀或节气闸Ram valve 冲击阀管线编号PIPINGSERVICESPECIFICATION 管道用途描述TYPEOFINSULATIONORTRACING 绝缘类型或保温LINEINSULATIONTHICKNESS 管道保温厚度INSULATIONCODE 保温代号FCCFullcoldconservation 完全保持冷却FHCFullheatconservation完全保持伴热PHCPartialheatconservation局部保持伴热PPPersonnelprotection个人防护NINoinsulation无保温STSteamtracedandinsulated蒸汽伴热BL—BatteryLimit电池限额LO—LockOpen锁定开BW—Backwash逆流LH—LockHopper锁斗CC—ChemicalClean化学清洗LP—LowPressure低压CHOP—ChainOperated连续运转L,PT—LowPoint低点CP—CorrosionProbe防腐蚀探测器M—MotorOrMotorizedActuator电动机或电动执行器CSC—CarSealClosed气缸密封关MW—Manway人行道CSC—CarSealOpen气缸密封开NC—NormallyClosed常闭D—Drain排放NDE—NormallyDeenergized正常不带电DE—Deenergized不带电NE—NormallyEnergized正常带电E—Energized带电NNF—NormallyNoFlow正常无流量(E)—Existing当前的NO—NormallyOpen常开(F)—Furnished供应PD—PositiveDisplacement实际置换F＆P--Furnished＆piped供应或管道传输PV—ProcessVariable进程变量FC—FailClosed故障关S—SampleConnection取样连接FI—FailIndeterminate不确定故障SP.GR.—SpecificGravity特殊引力FL—FailLocked故障锁定SO—SteamOut蒸汽排出FO—FailOpenOrFirstOut故障开或首次输出SOV—SolenoidOperatedValve电磁阀FOB—FlatOnBottom底部平面SP—SetPoint设定点FOT—FlatOnTop顶部平面SR—StressRelieve减压FP—FullPort整个端口ST—SteamTrap蒸汽汽水阀FV—GE—GO—HH—VV—VP—Air空气BD—BF—BW—CW—CWR—CWS—DR—PG—DW—FEG—FL—FLG—FO—FW—GW—XSC—冷凝物混合液和脱盐水或其它HN—HighPresureNitrogen高压氮气HS—HighPresureSteam高压蒸汽HW—HeatingWaterSupply热水HWR—HeatingWaterReturn热水循环IA—InstrumentAir仪表空气。
仪表符号含义
差 检测元件 比（分数） 视镜；观察 高 指示 扫描 变化速率 灯 瞬动 供选用 节流孔 连接点、测试点 积算、累计 记录 安全 多功能 套管 未分类 开关、联锁 传送、变送 多功能 阀、风门、百叶窗 未分类 继动器、计算器、转换器 驱动器、执行机构未分类的 最终执行元件 供选用 操作器 低 中、中间 供选用
多Байду номын сангаас能
X轴 Y轴 Z轴
未分类
仪表位号中表示被测变量和仪表功能的字母代号
项目 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 第一位字母 被测变量或引发变量 分析 烧嘴、火焰 电导率 密度 电压（电动势） 流量 供选用 手动 电流 功率 时间、时间程序 物位 水分或湿度 供选用 供选用 压力、真空 数量 核辐射 速度、频率 温度 多变量 振动、机械监视 重量、力 未分类 事件、状态 位置、尺寸 修饰词 读出功能 报警 供选用 后继字母 输出功能 供选用 控制 修饰词 供选用
汽车仪表符号大全解释
汽车仪表符号大全解释汽车仪表符号是车辆仪表盘上的标记和图标，它们向驾驶员提供了有关车辆状态和操作的重要信息。
下面是一些常见的汽车仪表符号以及它们的解释。
1. ABS符号：表示车辆的防抱死制动系统故障。
驾驶员应该在看到该符号后去修理车辆。
2. 大灯符号：表示车辆前大灯正在使用。
3. 油门符号：表示车辆的油门踏板位置。
4. 倒车符号：表示车辆后方有障碍物，驾驶员应当停下或者进行慢速行驶。
5. 刹车符号：表示车辆刹车系统故障，驾驶员应该去修理车辆。
6. 汽油指示器：表示车辆油量，驾驶员应该根据该指示器中的数据去加油。
7. 引擎故障符号：表示车辆发动机存在故障，驾驶员应该停车并立即去修理车辆。
8. 电池符号：表示车辆电池存在故障或者需要充电。
9. 雨刮符号：表示车辆雨刮器正在使用。
10. 安全气囊符号：表示车辆安全气囊系统存在故障。
11. 蓄电池符号：表示车辆的发电机正在为电池充电。
12. 温度指示器：表示车辆的发动机温度。
13. 冷却系统符号：表示车辆冷却系统存在故障。
14. 转速计：表示车辆发动机转速。
15. 陡坡符号：表示车辆行驶在陡峭的坡道上。
16. 离合器符号：表示车辆离合器的状态。
17. 车门符号：表示车辆车门未关闭。
18. 安全带符号：表示驾驶员安全带未系。
19. 座椅加热符号：表示车辆座椅加热正在使用。
20. 荧光板符号：表示车辆荧光板灯光正在使用。
总的来说，汽车仪表符号能够帮助驾驶员及时了解车辆的状态，当驾驶员针对不同的符号进行相应的操作后，可以减少意外事件的发生，增加行车的安全性。
如果驾驶员遇到不懂的符号，应该及时查看车辆说明书或者去专业的维修站点咨询相关的信息。
仪表常用图例符号
检测元件
H
手动
高
I
电流
指示
K
时间，时间程序
变化速率
操作器
Q
数量
积算、累计
R
核辐射
记录
S
速度、频率
安全
开关、联锁
2、自控设备元件、部件字母代号。 见表2
表2 自控设备元件、部件字母代号
序号
字母代号
名称
序号
字母代号
名称
1
SB
供电箱
6
SX
信号接线端子板
2
RB
继电器箱
7
TX
供电箱内接线端子板
3.仪表流程图中，一般不标出仪表检测元件的仪表位号，检测元件和仪表连同一体的仪表（如靶式流量计）在流程图中客注明仪表位号。
4.表示高、低时在仪表圆圈的右上方、右下方写H(高)、L（低）、或HH（高高）、LL（低低），如
5.第一字母“A“（分析），当表示具体分析项目时，在仪表圆圈处上方写出所分析的项目。如表示一氧化碳分析记录仪表
3
AP
空气源管线
7
TP
保温伴热管线
4
NP
氮气源管线
4、常用图形符号：见表4
表4 常用图形符号
常用电工与电子学图例符号：见表5
二仪表信号的表示方法：
1、仪表信号组成： 在检测、控制系统中，构成一个回路的每个仪表都应有自己的仪表位号。仪表位号由字母代号组合和回路编号两部分组成。两部分之间用一短线隔开。有时候根据设计需要，在数字后面还加尾缀。 字母代号由被测变量的第一位字母和表示仪表功能后继字母组成，字母代号除修饰符号外，用大写英文字母。 数字编号由区域编号和回路编号组成，一般情况下，区域编号为一位数字，回路标号为二位数字，必要时，区域编号和回路编号的数字位数可以增减。 区域编号可表示车间，工段，装置，系统，设备，甚至可以表示其中二者。回路编号表示该区域内某一测量变量的个数。 如下例所示：
常用仪表图标、符号.
第二章 常用图例符号第一节 常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB-2625-81国家标准，化工自控常用图形文字代号如下。
一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号 引到仪表圆圈的连接引线的起点，一般无特定的图形符] 号，如图1-2-1（a ）所示。
若测量点位于设备中，当有必要标出测量点在过程 设备中的位置时，可在引线的起点加一个直径为2mm 的 小圆符号或加虚线，如图1-2-1（b ）所示。
必要时， 检出元件或检出仪表可以用用1-2-2所列的图形符号 表示。
2．连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-0.14为0.14MPa 的空气源,ES-24DC 为24V 的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45º角）仪表连接线图形符号见表1-2-1。
3．仪表图形符号仪表图形符号地直径为12mm（或10mm）的细实线圆圈。
仪表位号的字母或阿拉伯数字较多，圆圈不能容纳时，可以断开。
如图1-2-2(a)所示。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。
当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一张图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。
图1-2-2仪表图形符号分散控制系统(又称集散控制系统)仪表图形符号是直径为12mm(或10mm)的细实线圆圈,外加与圆圈相切的细实线方框,如图1-2-3(a)所示。
作为分散控制系统一个部件的计算机可编程序逻辑控制器功能图形符号如图1-2-3（c）所示，外四方形边长为12mm（或10mm）。
常用电器仪表符号大全
电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW连接片 XB插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA 电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF 限流电阻器RC光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM辅助文名称字符号A 电流A 模拟ACA 交流自动AUTACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BBRK 制动BK 黑BL 蓝BW 向后C 控制CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降DC 直流DEC 减E 接地EM 紧急F 快速FB 反馈FW 正，向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中M 中间线MMAN 手动N 中性线OFF 断开ON 接通（闭合）OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护R 记录R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 信号ST 启动SSET 置位、定位SAT 饱和STE 步进STP 停止SYN 同步T 温度T 时间TE 无噪音（防干扰）接地V 真空V 速度V 电压WH 白YE黄。
常用仪表图形符号
常用仪表、控制图形符号一、图形符号1、测量点测量点（包括检出元件）就是由过程设备或管道符号引到仪表圆圈得连接引线得起点，一般无特定得图形符号，如图1-2-1(a)所示。
(a)(b)1-2-1引线得起点加一个直径为2 mm（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列得图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点得连接引线。
通用得仪表信号线与能源线得符号就是细实线。
当有必要标注能源类别时，可采用相应得缩写标注在能源线符号之上。
例如AS-014为0、14MPa得空气源，ES-24DC为24V得直流电源。
当通用得仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、 仪表图形符号仪表图形符号就是直径为12mm （或10mm ）得细实线圆圈。
仪表位号用字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或多个变量，或处理一个变量但有多个功能得复式仪表，可用相切得仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切得实线圆圈与虚线圆圈表示，见图1-2-2（c ）所示。
（a ）图1-2-2 仪表图形符号分散控制系统（又称集散控制系统）仪表图形符号就是直径为12mm （或10mm ）得细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统得计算机功能图形符号，就是对角线长为12mm （或10mm ）得细实线六边形，如图1-2-3（b ）所示。
分散控制系统内部连接得可编程逻辑控制器功能图形符号如图1-2-3（c ）所示，外四边形边长为12mm （或10mm ）。
其她仪表或功能图形符号见表1-2-2。
表1-2-2 仪表功能图形符号B注：图形符号得尺寸根据使用者得需要可以改变，推荐应用表中得实际尺寸。
仪表常用图例符号
T 温度
传送
C 电导率
控制
D 密度
差密度
E 电压(电动势)
检测元件
H 手动
高
I 电流
指示
K 时间，时间程序
变化速率
操作器
Q 数量
积算、累计
R 核辐射
记录
S 速度、频率
安全
开关、联锁
2、自控设备元件、部件字母 代号。 见表2
表2 自控设备元件、部件字母代号
字母代 名称 序号 号
1 SB
供电箱
序 字母代 名称 号号
10.如一个回路中有一个以上相同字母代号（即被测 变量和功能相同）的仪表，在数字编号的后面加大 写英文字母的尾缀以示区别。例如：用FT201A,FT-201B表示一个回路中有二台流量变送器；
11.多个检测元件共用一台仪表（如温度巡测仪）， 检测元件应在回路编号之后隔一短线，加阿拉伯数 字顺序编号，作为尾缀。例如TE-3001-1,TE-30012表示这台仪表的第一个和第二个检测元件。

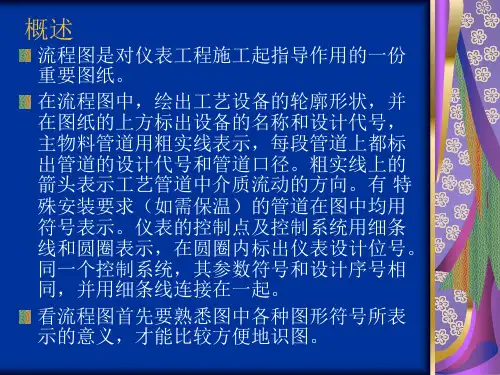

看流程图首先要熟悉图中各种图形符号所表 示的意义，才能比较方便地识图。
仪表安装常用符号：
<一>字母代号： 1、表示被测变量和仪表功能的字母代 号。见表1
能的字母代号
第一位字母
后继字母
检测变量及引发变 修饰词 量
读出功能
输出功能 修饰词
A 分析
报警
F 流量
比(分数)
L 物位
灯
低
P 压力、真空
连接点、测试 点
名称
图形符号
活塞执行机 构
电动执行机 M 构
执行机构与 手轮组合
二通阀
文丘显管及 喷嘴
转子流量计
仪表符号
常用仪表符号
YAL:Y指事故状态 A指报警 L低位即事故低位报警
FIQR：F指流量 I是指示 Q是累积 R是记录即流量指示、累积、记录FT： F指流量 T指变送器即流量变送器
FE： F指流量 E指检测元件即流量检测元件
PI：压力指示
LCV：液位控制阀
LS：液位开关
FIQ：流量指示、累积
LA；液位报警
RSV：R指核辐射 S指开关 V指阀门我想你这个抄错了（指R）
仪表的字母符号第一位第二位
A 分析报警
B 燃烧
C 计数控制
D 密度
E 电压检测
F 流量
G 测量
H 手动
I 电流显示
J 电源
K 时间
L 位置低位
M 水分
P 压力
Q 数量
R 射线记录
S 速度开关
T 温度变送
U 多变量多功能
V 震动阀
W 重量
Y 事故状态
Z 位置，尺寸
常用仪表字符和图形符号
表3:常用图形仪表符号。
仪表符号
仪表符号（位号）一般由字母组合和回路编号组成。
1、字母组合：首字母表示被侧变量，后续字母表示仪表功能。
2、回路编号：第一个数字表示工序号，后续数表示顺序号，例如：FIC-101，其中F被测量变量代表流量，I表示指示，C控制，1表示第1界区（区域代号），01则是顺序号码。
仪表的字母符号
第一位第二位
A 分析报警
B 燃烧
C 计数控制
D 密度
E 电压检测
F 流量
G 测量
H 手动
I 电流显示
J 电源
K 时间
L 位置低位
M 水分
P 压力
Q 数量
R 射线记录
S 速度开关
T 温度变送
U 多变量多功能
V 震动阀
W 重量
Y 事故状态
Z 位置，尺寸。
常用仪表图形符号
常用仪表、控制图形符号一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。
(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。
必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。
2、连接线图形符号仪表圆圈与过程测量点的连接引线。
通用的仪表信号线和能源线的符号是细实线。
当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。
例如AS-014为0.14MPa的空气源，ES-24DC为24V的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。
仪表连接图形符号见表1-2-1。
表1-2-1 仪表连线符号表3、 仪表图形符号仪表图形符号是直径为12mm （或10mm ）的细实线圆圈。
仪表位号用字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。
如图1-2-2（a ）。
处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b ）所示。
当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c ）所示。
（a ） (b) (c) 图1-2-2 仪表图形符号分散控制系统（又称集散控制系统）仪表图形符号是直径为12mm （或10mm ）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a ）所示。
作为分散控制系统的计算机功能图形符号，是对角线长为12mm （或10mm ）的细实线六边形，如图1-2-3（b ）所示。
分散控制系统内部连接的可编程逻辑控制器功能图形符号如图1-2-3（c ）所示，外四边形边长为12mm （或10mm ）。
常用电工仪表图形符号、盘面标记
常用电工仪表图形符号、盘面标记
不同类型的电工仪表，具有不同的技术特性。
为了便于选择和使用仪表，通常把这些技术特性用不同的符号标示在仪表的刻度盘或面板上。
根据国家标准的规定，每只仪表应有测量对象单位、准确度等级、工作原理系别、使用条件组别、工作位置、绝缘强度试验电压和各类仪表的标志。
使用仪表时，必须首先看清各种标记，以确定该仪表是否符合测量要求。
常用电气测量仪表按工作原理分组的名称及符号见表1，按外界条件分组的名称及符号见表2，准确度等级及工作位置符号见表3，各类电源、端钮及调零器的符号见表4。
表1 常用电气测里仪表按工作原理分组的名称及符号
表2 按外界条件分组的名称及符号
表3 电源、端钮及调零器的符号。
化工仪表图形符号(完整版)
中、中间
N
供选用
供选用
供选用
供选用
O
供选用
节流孔
P
压力、真空
连接点、测试点
Q
数量
积算、累计
R
核辐射
记录
S
速度、频率
安全
开关、连锁
T
温度
传送、变送
U
多变量
多功能
多功能
多功能
W
重量、力
套管
X
X轴
Y
时间、状态
Y轴
继电器、转换器
Z
位置、尺寸
Z轴
驱动器、执行元件
化工仪表图形符号
字符
第一位字母
被测变量
修饰词
后继字母
读出功能
输出功能
修饰词
A
分析
报警
B
火焰、烧嘴
供选用
供选用
供选用
C
电导率
控制
D
密度
差
E
电压（电动势）
检测元件
F
流量
比率（比值）
G 气体（有毒、可燃）
视镜、观察
H
手动
高
I
电流
比（分数）
指示
J
功率
扫描
K
时间、时间程序
变化速率
操作器
L
物位
灯
低
M
水分或湿度
瞬动
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图例
主要物料管线
辅助物料管线
引线阀门、管件、仪表、建筑、设备轮廓线等
原有设备及管线 物料流向
进图纸去向标记箭头内注图纸序号
出图纸去向标记箭头内注图纸序号
管道相接 管道交叉（不相接）
安全减压阀 节流孔板
柔性管 软管活接头 软性接管 Y 型过滤器
网状过滤器 阻火器
疏水器 视镜
封头 盲板正常通过
盲板正常切断
CR同心异径管
ER偏心异径管
管端法兰
注入喷口来自总管的支管
供货分界线坡度
接地 F 50/80 异径法兰
平面标高中心标高
TOS 管架顶标高BOP 管底标高
POS 基础顶面标高WP 工作点标高
正常关闭的阀门静态混合器
暂时过滤器伸缩节
管架材质变化爆破膜
放空塔或安全放空
封闭式化学排污管开放式化学排污管
取样管
仪表符号
电信号线
软件连接线
气动信号线
导压毛细管线 控制阀（故障时锁定） `
带手轮控制阀（气闭式）---------反作用
控制阀（气开式）-------正作用 自力式调压阀
控制盘安装仪表 现场盘安装仪表
现场仪表 主控盘背面安装仪表
现场盘背面安装仪表 仪表接至DCS
分散控制互连、带二进制的逻辑控制器或程序逻辑功能 用于继电器的逻辑功能描述
阀门代号说明
80 – VM –CE41
( 1 ) ( 2 ) ( 3 ) ( 4 ) ( 5 )
（1）公称直径（2）阀门种类（3）阀体材料（4）衬里材料（5）连接形式
管道号说明
150—CF61—089—HC
(1)
(2) (3) (4)
(5)
(6)
(1) 管道公称直径：mm
(2) 管道等级代号：C=PN10
(3) 管道材质代号：
(4) 物料代号
自来水纯水
废酸碱水软水
高压蒸汽低压蒸汽
低压冷凝汽
仪表空气
氮气
工艺空气
烧碱
盐酸
硫酸 湿氯气
干氯气 氯水
废氯气 氢气
含氢水 脱氯淡盐水
澄清过滤盐水 阳极液
进电槽精盐水 废盐水
含α-纤维素盐水 精盐水
亚硫酸钠溶液
(5)管道代号 (6)管道保温代号
HC 保温 无 不保温 CC 保冷
TI温度指示
TE温度一次部件
TY温度电—气转换器或三通电磁阀TIC温度指示调节
TAH温度上限报警
PI压力指示
PT压力变送
PR压力记录
PV压力调节阀或开关阀
PIC压力指示调节
PCV压力调节阀（自力式）
PSV安全阀
PY压力电—气转换器或三通电磁阀PSLL压力下下限开关
PSL压力下限开关
PAL压力下限报警
dPI压差指示
dPT压差变送器
FI流量指示
FT流量变送器
FY流量电—气转换器或三通电磁阀FC阀门在故障时关
FO阀门在故障时开
FL阀门故障时锁定
FV流量调节阀或开关阀
FQ流量积累
FR流量记录
FIC流量指示调节
FAL流量下限报警
FAH流量上限报警
FSL流量下限开关
FSH流量上线开关
FISH流量指示上限开关
FQIC流量积累指示调节
HV 程控阀或遥控阀
HS手动开关
HY三通电磁阀或遥控阀电—气转换器HIC 手动指示调节L 指示灯或下限（后继位时）
或液位（第一位时）
LI流量指示
LIC流量指示调节
LG液面计
LY液位电—气转换器或三通电磁阀LT液位变送器
LSH 液位上限开关
LSL液位下限开关
LAL 液位下限报警
LAH液位上限报警
LSHH液位上上限开关
LSLL液位下下限开关
ZAL阀位关闭时报警
ZLL阀门关闭位置指示灯
ZSL 阀门关闭位置开关
ZSH阀门全开位置开关
AI 分析指示
AT分析变送器
AE分析一次部件
AY分析电—气转换器或三通电磁阀AR分析记录
AIC分析指示调节
ASH 分析上限开关
ASL分析下限开关
AV 分析调节阀或开关阀
DI密度指示
DV密度调节阀或开关阀
DALL密度下下限报警
YAL 停泵状态报警
YLL停泵状态指示灯
YSL停泵状态开关。
