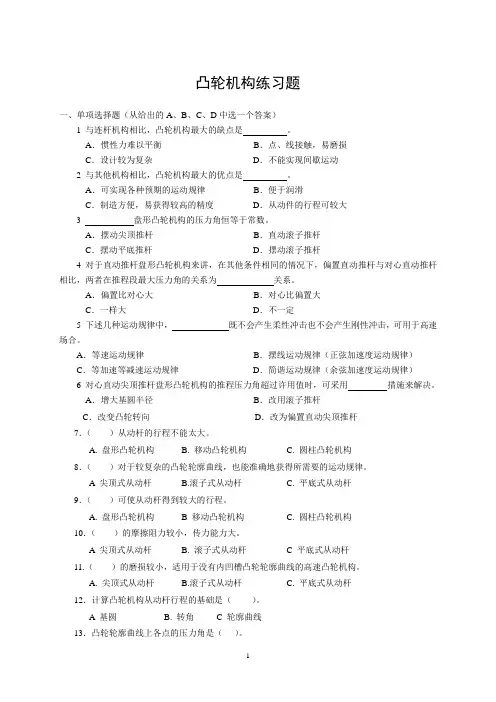

(完整版)凸轮机构练习题
凸轮机构练习题一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。
A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。
A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。
A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。
A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。
A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。
A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。
A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。
A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。
A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。
A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。
A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。
A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。
凸轮机构习题解答复习与练习题参考答案
凸轮机构习题解答复习与练习题参考答案一、单项选择题1 B2 A3 C4 D5 B6 A 7.A 8. A 9. C 10 .B 11. C 12. A 13. .B 14. .B 15 .A 16.B 17 .C 18 .B 19 .A 20 .B 21 .B 22 .C其他答案在文后：一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。
A ．惯性力难以平衡B ．点、线接触，易磨损C ．设计较为复杂D ．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。
A ．可实现各种预期的运动规律B ．便于润滑C ．制造方便，易获得较高的精度D ．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。
A ．摆动尖顶推杆B ．直动滚子推杆C ．摆动平底推杆D ．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。
A ．偏置比对心大B ．对心比偏置大C ．一样大D ．不一定5 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A ．等速运动规律B ．摆线运动规律（正弦加速度运动规律）C ．等加速等减速运动规律D ．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。
A ．增大基圆半径B ．改用滚子推杆C ．改变凸轮转向D ．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。
A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。
A 尖顶式从动杆 B. 滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。
A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。
A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11. （）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

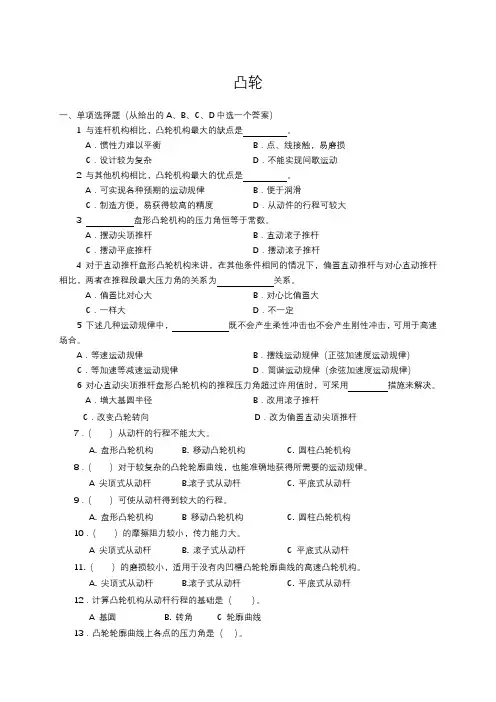

凸轮试卷(带答案)
凸轮一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。
A．惯性力难以平衡 B．点、线接触，易磨损C．设计较为复杂 D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。
A．可实现各种预期的运动规律 B．便于润滑C．制造方便，易获得较高的精度 D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。
A．摆动尖顶推杆 B．直动滚子推杆C．摆动平底推杆 D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。
A．偏置比对心大 B．对心比偏置大C．一样大 D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A．等速运动规律 B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。
A．增大基圆半径 B．改用滚子推杆C．改变凸轮转向 D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。
A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。
A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。
A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。
A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。
A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。
A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。
A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

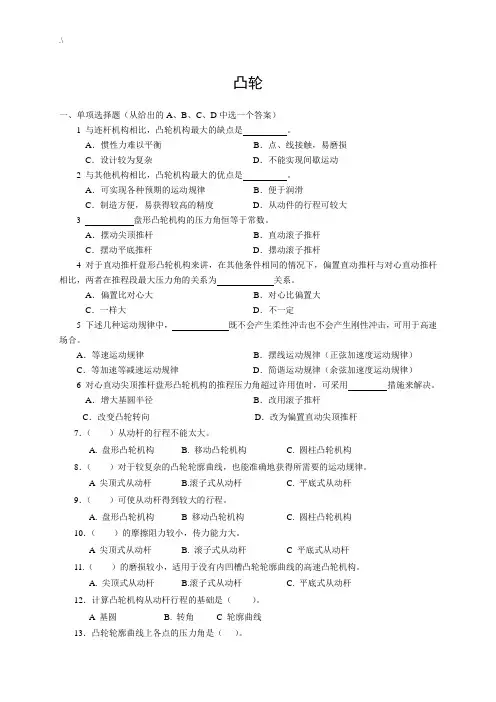

凸轮试卷(带规范标准答案)
凸轮一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。
A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。
A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。
A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。
A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。
A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。
A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。
A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。
A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。
A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。
A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。
A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。
A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。
A 基圆半径越小，压力角偏小 B. 基圆半径越大，压力角偏小15．压力角增大时，对（）。
专升本凸轮机构练习题
专升本凸轮机构练习题一、选择题1. 凸轮机构中，凸轮的旋转方向通常是（）。
A. 顺时针B. 逆时针C. 任意方向D. 无旋转2. 凸轮机构的从动件按运动形式可分为（）。
A. 直线运动和旋转运动B. 平面运动和空间运动C. 往复直线运动和往复旋转运动D. 往复直线运动和往复曲线运动3. 凸轮机构的类型按从动件的运动形式可分为（）。
A. 摆动式和旋转式B. 直线式和旋转式C. 摆动式和直线式D. 摆动式和往复式4. 凸轮机构的从动件按其形状可分为（）。
A. 滚子从动件和平面从动件B. 滚子从动件和滑块从动件C. 平面从动件和滑块从动件D. 滚子从动件和滑块从动件5. 凸轮机构的凸轮轮廓曲线设计时，需要考虑的因素不包括（）。
A. 凸轮的转速B. 从动件的重量C. 从动件的材质D. 凸轮的材质二、填空题6. 凸轮机构的工作原理是利用凸轮的_________与从动件接触，通过凸轮的_________来实现从动件的_________。
7. 凸轮机构的从动件在凸轮上运动时，通常会产生_________、_________、_________等运动。
8. 凸轮机构的凸轮轮廓曲线设计，需要满足从动件的_________、_________、_________等运动规律。
9. 凸轮机构的从动件按其运动轨迹可分为_________、_________、_________等类型。
10. 凸轮机构的从动件按其运动方式可分为_________、_________、_________等类型。
三、简答题11. 简述凸轮机构的工作原理及其应用领域。
12. 描述凸轮机构从动件的几种常见运动形式，并解释其特点。
13. 解释凸轮机构中凸轮轮廓曲线设计的重要性，并列举设计时需要考虑的几个主要因素。
四、计算题14. 假设有一个凸轮机构，凸轮的转速为1000转/分钟，从动件的行程为50mm，求从动件完成一个行程所需的时间。
五、论述题15. 论述凸轮机构在现代机械设计中的作用及其发展趋势。

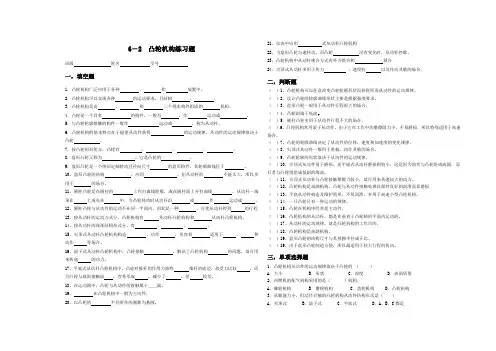

6-2 凸轮机构练习题
6－2 凸轮机构练习题班级姓名学号一，填空题1，凸轮机构广泛应用于各种、和装置中。
2，凸轮机构可以实现各种的运动要求，且结构、。
3，凸轮机构是由、和三个基本构件组成的机构。
4，凸轮是一个具有的构件，一般为，作运动或。
5，与凸轮轮廓接触的构件一般作运动或，称为从动杆。
6，凸轮机构的基本特点在于能使从动件获得的运动规律，从动件的运动规律取决于凸轮。
7，按凸轮的形状分，凸轮有、、、。
8，盘形凸轮又称为，它是凸轮的。
9，盘形凸轮是一个绕回定轴转动且径向尺寸的盘形构件，其轮廓曲线位于。
10，盘形凸轮的结构，应用，但从动杆的不能太大，所以多用于的场合。
11，圆柱凸轮是在圆柱的上作出曲线轮廓，或在圆柱面上开有曲线。
从动杆一端顶在上或夹在中，当凸轮转动时从动杆沿或作运动或。
12，圆柱凸轮与从动件的运动不在同一平面内，因此是一种，可使从动杆得到的行程13，按从动杆的运动方式分，凸轮机构有从动杆凸轮机构和从动杆凸轮机构。
14，按从动杆的端部结构形式分，有、、。
15，尖顶式从动杆凸轮机构构造、动作，但容易适用于、和动作等场合。
16，滚子式从动杆凸轮机构中，凸轮接触，解决了凸轮机构的问题，故可用来传递的动力。
17，平底式从动杆凸轮机构中，凸轮对推杆的作用力始终推杆的底边，故受力比较，而且凸轮与底面接触面，容易形成，减少了，但较差。
18，在运动副中，凸轮与从动件的接触属于＿＿副。
19，在凸轮机构中一般为主动件。
20，以凸轮的半径所作的圆称为基圆。
21，仪表中应用式从动杆凸轮机构22，当盘形凸轮匀速转动，而凸轮没有变化时，从动杆停歇。
23，凸轮机构中从动杆锁合方式有外力锁合和锁合24、尖顶式从动杆多用于传力，速度较以及传动灵敏的场合。
二，判断题（）1，凸轮机构可以任意改变凸轮轮廓形状而获得所需从动件的运动规律。
（）2．设计凸轮的轮廓曲线形状主要是根据强度要求。
（）3．盘形凸轮一般用于从动件行程很大的场合。
（）4．凸轮副属于低副。
凸轮机构习题
一、填空题[1]___________________________决定了从动杆的运动规律。
[2]凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。
[3]凸轮机构是由___________________、____________________、 ____________________三个基本构件组成的。
[4]凸轮机构中的压力角是指__________________________________________间的夹角。
[5]凸轮机构常用的从动件运动规律有_______________________________，________________________________________，__________________________________及__________________________________。
[6]以凸轮的理论轮廓的最小向径为半径所做的圆称为凸轮的______________________。
[7]在设计凸轮机构时，凸轮基圆半径取得越_____________，所设计的机构越紧凑，但是压力角_______________使机构的工作情况变坏。
[8]按凸轮的形状凸轮可分为________________________、____________________________、和___________________________三大类。
[9]在凸轮机构的设计中，适当加大凸轮的________________________是避免机构发生运动失真的有效措施。
[10]通常，可用适当增大凸轮________________________的方法来减小最大压力角。
[11]平底垂直于导路的直动推杆盘形凸轮机构，其压力角等于_______________________。
[12]对于尖顶直动从动件凸轮机构，在其余条件不变的情况下，基圆半径越小，机构的传动效率____________________。
机械基础中凸轮机构练习题资料
凸轮机构一、填空1.凸轮机构主要是由_______、_______和固定机架三个基本构件所组成。
2.按凸轮的外形，凸轮机构主要分为_______凸轮和_______凸轮两种基本类型。
3.从动杆与凸轮轮廓的接触形式有_______、_______和平底三种。
4.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的_______。
5.凸轮理论轮廓曲线上的点的某点的法线方向(即从动杆的受力方向）与从动杆速度方向之间的夹角称为凸轮在该点的_______。
6.随着凸轮压力角α增大，有害分力F2将会_______而使从动杆自锁“卡死”，通常对移动式从动杆，推程时限制压力角α_______。
7.凸轮机构从动杆等速运动的位移为一条_______线，从动杆等加速等减速运动的位移曲线为一条_______线。
8.等速运动凸轮在速度换接处从动杆将产生_______冲击，引起机构强烈的振动。
9.凸轮机构的移动式从动杆能实现_______。
(a 匀速、平稳的直线运动 b 简偕直线运动 c各种复杂形式的直线运动10.从动杆的端部形状有_______、_______和平底三种。
11.凸轮与从动件接触处的运动副属于_______。
(a 高副 b 转动副 c 移动副)12. 要使常用凸轮机构正常工作，必须以凸轮_______。
( a 作从动件并匀速转动 b 作主动件并变速转动 c 作主动件并匀速转动）13.在要求_______的凸轮机构中，宜使用滚子式从动件。
( a 传力较大 b 传动准确、灵敏 c 转速较高）14.使用滚子式从动杆的凸轮机构，为避免运动规律失真，滚子半径r与凸轮理论轮廓曲线外凸部分最小曲率半径ρ最小之间应满足_______。
(a r >ρ最小 b r =ρ最小 c r <ρ最小)15.凸轮与移动式从动杆接触点的压力角在机构运动时是_______。
( a 恒定的 b 变化的 c 时有时无变化的）16.当凸轮转角δ和从动杆行程H一定时，基圆半径r b与压力角α的关系是_______。
凸轮机构设计习题
A. rr< ρmin B. rr>> ρmin C. rr= ρmin
D.不一定
答案
7.凸轮机构压力角对凸轮尺寸的影响反映在：如果 机构压力角减少其它参数不变时，基圆将_____。
A. 增大 B. 减少 C. 不变 D. 不一定
8.若要盘形凸轮机构的从动件在某段时间内停止不 动，对应的凸轮轮廓应是______。
4.位移曲线图是表示_____与____之间关系的曲线。 当从动件为等速运动规律时，其位移曲线是一条 ____线；若为等加速等减速运动规律时，其位移曲 线是一条____线。 5.在凸轮机构从动件的常用运动规律中，______运 动规律有刚性冲击；_____运动规律有柔性冲击； _____运动规律无冲击 。
答案
5.凸轮的基圆半径就是凸轮理论轮廓线上的最小曲 率半径 。 6.滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓 的等距曲线，因此，实际轮廓上各点的向径就等于 理论轮廓上各点的向径减去滚子半径 。
7.当从动件采用等速运动规律时，则机构自始至终 工作平稳不会产生刚性冲击 。
8.一般说来，在凸轮机构中，尖顶从动件可适应任 何运动规律而不致发生运动失真 。
图3-1
解： 1、滚子从动件盘形凸轮机构的凸轮理论廓线 与实际廓线是两条法向等距的曲线，该法向距离
等于滚子半径rr ，故理论廓线为半径为 40+10=50mm的圆，如图所示。 2、凸轮理论轮廓线的最小向径称为凸轮的基圆半 径rb，因此，连接偏心圆的圆心A和凸轮转动中心 O，并延长使其与理论廓线相交于C点，则OC即 为凸轮的基圆半径rb。由图可知：rb=lAC- lOA =40+10-25=25mm 3、图示，h=(lOA+R+rr)-rb=25+40+10-25= 50 mm
凸轮机构习题
一、填空题[1]___________________________决定了从动杆的运动规律。
[2]凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。
[3]凸轮机构是由___________________、____________________、 ____________________三个基本构件组成的。
[4]凸轮机构中的压力角是指__________________________________________间的夹角。
[5]凸轮机构常用的从动件运动规律有_______________________________，________________________________________，__________________________________及__________________________________。
[6]以凸轮的理论轮廓的最小向径为半径所做的圆称为凸轮的______________________。
[7]在设计凸轮机构时，凸轮基圆半径取得越_____________，所设计的机构越紧凑，但是压力角_______________使机构的工作情况变坏。
[8]按凸轮的形状凸轮可分为________________________、____________________________、和___________________________三大类。
[9]在凸轮机构的设计中，适当加大凸轮的________________________是避免机构发生运动失真的有效措施。
[10]通常，可用适当增大凸轮________________________的方法来减小最大压力角。
[11]平底垂直于导路的直动推杆盘形凸轮机构，其压力角等于_______________________。
[12]对于尖顶直动从动件凸轮机构，在其余条件不变的情况下，基圆半径越小，机构的传动效率____________________。
6-2凸轮机构练习题
6-2 凸轮机构练习题6－2 凸轮机构练习题班级姓名学号一，填空题1，凸轮机构广泛应用于各种、和装置中。
2，凸轮机构可以实现各种的运动要求，且结构、。
3，凸轮机构是由、和三个基本构件组成的机构。
4，凸轮是一个具有的构件，一般为，作运动或。
5，与凸轮轮廓接触的构件一般作运动或，称为从动杆。
6，凸轮机构的基本特点在于能使从动件获得的运动规律，从动件的运动规律取决于凸轮。
7，按凸轮的形状分，凸轮有、、、。
8，盘形凸轮又称为，它是凸轮的。
9，盘形凸轮是一个绕回定轴转动且径向尺寸的盘形构件，其轮廓曲线位于。
10，盘形凸轮的结构，应用，但从动杆的不能太大，所以多用于的场合。
11，圆柱凸轮是在圆柱的上作出曲线轮廓，或在圆柱面上开有曲线。
从动杆一端顶在上或夹在中，当凸轮转动时从动杆沿或作运动或。
12，圆柱凸轮与从动件的运动不在同一平面内，因此是一种，可使从动杆得到的行程 13，按从动杆的运动方式分，凸轮机构有从动杆凸轮机构和从动杆凸轮机构。
14，按从动杆的端部结构形式分，有、、。
15，尖顶式从动杆凸轮机构构造、动作，但容易适用于、和动作等场合。
16，滚子式从动杆凸轮机构中，凸轮接触，解决了凸轮机构的问题，故可用来传递的动力。
17，平底式从动杆凸轮机构中，凸轮对推杆的作用力始终推杆的底边，故受力比较，而且凸轮与底面接触面，容易形成，减少了，但较差。
18，在运动副中，凸轮与从动件的接触属于＿＿副。
19，在凸轮机构中一般为主动件。
20，以凸轮的半径所作的圆称为基圆。
21，仪表中应用式从动杆凸轮机构22，当盘形凸轮匀速转动，而凸轮没有变化时，从动杆停歇。
23，凸轮机构中从动杆锁合方式有外力锁合和锁合24、尖顶式从动杆多用于传力，速度较以及传动灵敏的场合。
二，判断题（）1，凸轮机构可以任意改变凸轮轮廓形状而获得所需从动件的运动规律。
（）2．设计凸轮的轮廓曲线形状主要是根据强度要求。
（）3．盘形凸轮一般用于从动件行程很大的场合。
凸轮机构自测题及答案
一、选择题1、有关凸轮机构的论述，正确的是（）A．凸轮机构是高副机构 B．不可用于运动规律要求严格的场合C．不能用于高速起动 D．从动件只能作移动运动2、在原动件匀速运动条件下，要使从动件按动一停一动规律运动,应选用（）机构。
A．连杆机构 B．凸轮机构 C．齿轮机构3、在中等载荷，中等速度下运转的凸轮机构，其从动件未端的结构应为（）。
A．尖端 B．滚子 C．平底4、为了使凸轮机构的冲击量减少，其从动件的运动规律应选用何种运动规律。
（）A．等速 B．简谐 C．等加减等减速5、凸轮机构中，从动件在推程时按等速运动规律上升时，在何位置发生刚性冲击？（）A．推程开始点 B．推程结束点 C．推程开始点和推程结束点6、在凸轮机构中，按等加速等减速运动规律运动的从动件将受到（）冲击。
A．刚性 B．柔性 C．无 D．以上都不对7、滚子从动件盘形凸轮在运转过程中, 压力角是（）。
A．恒等于0°B．是变化的 C．是不为0的常数 D．≥90°8、设计滚子从动件盘形凸轮机构时，若工作行程中时，选择下列哪种方案可减小压力角？（）A．减小基圆半径 B．增大基圆半径 C．减小滚子半径 D．增大滚子半径9、滚子从动件发生运动失真的原因在于。
A .ρ0min＞r B.ρ0min＜r C.ρmin＞r D.ρmin＜r（ρ0min为理论轮廓最小曲率半径；ρmin为实际轮廓最小曲率半径；r为滚子半径）10、当从动件的运动规律不变的情况下，若缩小凸轮基圆半径，则压力角（）。
A．保持不变 B．增大 C．减小 D．为零二、是非题1、凸轮机构是低副机构。
………………………………………………………（对错）2、一个凸轮只有一种预定的运动规律。
………………………………………（对错）3、凸轮的基圆半径就是凸轮理论轮廓曲线上的最小曲率半径。
……………（对错）4、从动件按等速运动规律运动时，将产生刚性冲击。
………………………（对错）5、为了减小冲击，应优先使用等速运动规律。
(整理)项目三凸轮机构习题
项目三凸轮机构一．判断题（认为正确的，在括号内画√,反之画Ｘ）1．由于凸轮机构是高副机构，所以与连杆机构相比，更适用于重载场合。
（）2．凸轮机构工作中，从动件的运动规律和凸轮转向无关。
（）3．凸轮机构的工作过程中按工作要求可不含远停程或近停程。
（）4．凸轮机构采用等加速等减速运动规律时，所引起的冲击为刚性冲击。
（）5．滚子从动件盘形凸轮的基圆半径是指凸轮理论轮廓上的最小向径。
（）6．同一凸轮与不同端部形式的从动件组合运动时，从动件的运动规律不变。
（）7．当滚子从动件盘形凸轮的理论廓线处外凸时，则无论滚子半径取何值，都可以保证其工作轮廓为光滑曲线。
（）8．凸轮机构的压力角越大，机构的传力性能越差。
（）9．对同一凸轮轮廓，其压力角的大小会因从动件端部形状的改变而改变。
（）10．当凸轮机构的压力角增大到一定值时，就会产生自锁现象。
（）11.在凸轮机构中，凸轮作主动件。
（）12.凸轮机构广泛用于机械自动控制。
（）13移动凸轮相对机架作直线往复移动。
（）14.在一些机器中，要求机构实现某种特殊的或复杂的运动规律，常采用凸轮机构。
（）15.根据实际需要，凸轮机构可以任意拟定从动件飞的运动规律。
（）16.凸轮机构中，从动作难于实现预定的运动规律。
（）17.凸轮机构中，所谓从动件作等速运动规律是指从动件上升时的速度和下降时的速度必定相等。
（）18.凸轮机构中，从动件作等速运动规律的原因是凸轮作等速转动。
（）19.凸轮机构中，从动件作等加速等减速运动规律，是指从动件上升时作等加速运动，而下降时作等减速运动。
（）20.凸轮机构产生的柔性冲击，不会对机器产生破坏。
（）21.凸轮机构中从动件的运动规律可按要求任意拟定。
（）22.凸轮机构的滚子半径越大，实际轮廓越小，则机构越小而轻，所以我们希望滚子半径尽量大。
（）23. 凸轮机构的压力角越小，则其动力特性越差，自锁可能性越大。
（）24.等速运动规律运动中存在柔性冲击。
（）25.凸轮的基圆半径越大，压力角越大。
第三章 凸轮机构习题
一、选择题1. ＿＿＿＿从动杆常用于高速凸轮机构中。
A. 滚子B. 平底C. 尖顶D. 都不对2. 凸轮机构压力角越＿＿＿＿则传动性能越＿＿＿＿，传动越省力。
A. 大，好B. 大，差C. 小，好D. 小，差3. 内燃机中控制气门启闭常采用＿＿＿＿机构。
A. 连杆B. 凸轮C. 棘轮D. 槽轮4. 在其它条件均相同的情况下，凸轮基圆半径越＿＿＿＿，结构尺寸就越大，压力角越。
A. 大/大B. 大/小C. 小/小D. 小/大5. ＿＿＿＿从动杆常用于高速凸轮机构中。
A. 滚子B. 平底C. 尖顶D. 都不对6. 可将连续回转运动变为往复移动的是＿＿＿＿机构。
A. 偏心轮B. 曲柄滑块C. 棘轮D. 凸轮7. 凸轮机构主要由＿＿＿＿个构件组成。
A. 一B. 二C. 三D. 四8. 凸轮机构中＿＿＿＿从动件可用于传递较大的动力。
A. 滚子B. 平底C. 尖顶D. 滚子或平底9. 凸轮机构的压力角是指＿＿＿＿之间的锐角。
A. 从动件的运动方向与其受力方向B. 凸轮转动方向与其受力方向C. 凸轮转动方向与从动件的运动方向D. 从动件的受力方向与凸轮转动方向10. 从动件与凸轮轮廓的接触形式有＿＿＿＿、＿＿＿＿和平底三种。
A. 凹面／凸面B. 移动／摆动C. 盘形／圆柱D. 尖顶／滚子11. 按凸轮的形状，凸轮主要分为＿＿＿＿凸轮、移动凸轮和＿＿＿＿凸轮。
A. 盘形／圆柱B. 盘形／鸡心C. 椭圆／圆柱D. 椭圆／鸡心12. 凸轮机构基圆半径过＿＿＿＿会造成压力角过＿＿＿＿，甚至会使机构发生自锁。
A. 大／小B. 大／大C. 小／大D. 小／小13. 在其他条件相同的情况下，凸轮机构基圆半径愈＿＿＿＿，结构尺寸就愈大，传动越＿＿＿＿。
A. 大／省力B. 小／省力C. 大／费力D. 小／费力14. 在凸轮机构的推程中，机构的压力角处处＿＿＿＿。
A. 相等B. 不等C. 等于０°D. 等于９０°15. 凸轮的＿＿＿＿决定了凸轮机构从动件预定的运动规律。
机械设计基础IA--第三章凸轮机构--习题与答案
第3章凸轮机构一、判断题（正确T，错误F）1.凸轮机构出现自锁是由于驱动力小造成的。
（）2.在凸轮从动件运动规律中，等速运动的加速度冲击最小。
（）3.适用于高速运动的凸轮机构从动件运动规律为余弦加速度运动。
（）4.基圆是凸轮实际廓线上到凸轮回转中心距离最小为半径的圆。
（）5.若要使凸轮机构压力角减小，应增大基圆半径。
（）6.凸轮机构的从动件按简谐运动规律运动时，不产生冲击。
（）二、单项选择题1. 设计凸轮机构，当凸轮角速度和从动件运动规律已知时，则。
A.基圆半径越大，压力角越大B.基圆半径越小，压力角越大C.滚子半径越小，压力角越小D.滚子半径越大，压力角越小2. 凸轮机构的从动件选用等加速等减速运动规律时，其从动件的运动。
A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击3. 在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以。
A.增大滚子半径B.减少基圆半径C.增大基圆半径D.增加从动件长度4. 在下列凸轮机构中，从动件与凸轮的运动不在同一平面中的是。
A.直动滚子从动件盘形凸轮机构B.摆动滚子从动件盘形凸轮机构C.直动平底从动件盘形凸轮机构D.摆动从动件圆柱凸轮机构5. 与连杆机构相比，凸轮机构最大的缺点是。
A.设计较为复杂B.惯性力难以平衡C.点、线接触，易磨损D.不能实现间歇运动6. 有限值的突变引起的冲击为刚性冲击。
A.位移B.速度C.加速度D.频率7.对于转速较高的凸轮机构，为减小冲击振动，从动件运动规律宜采用运动规律。
A.等速B.等加速等减速C.正弦加速度8.若从动件的运动规律为等加速等减速运动规律、简谐运动规律或正弦加速度运动规律，当把凸轮转速提高一倍时，从动件的加速度是原来的倍。
A. 1B. 2C. 4D. 89.当凸轮基圆半径相同时，采用适当的从动件导路偏置可以凸轮机构推程的压力角。
A.减小B.增加C.保持原来10.滚子从动件盘形凸轮机构的滚子半径应凸轮理论廓线外凸部分的最小曲率半径。
凸轮机构习题作图题
凸轮机构习题作图题一、单项选择题（从给出的A、B、C、D中选一个答案）1与连杆机构相比，凸轮机构最大的缺点是A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2与其他机构相比，凸轮机构最大的优点是A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3盘形凸轮机构的压力角恒等于常数。
A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。
A．偏置比对心大B．对心比偏置大C．一样大D．不一定5下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。
A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。
A.盘形凸轮机构B.移动凸轮机构C.圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。
A尖顶式从动杆B.滚子式从动杆C.平底式从动杆9．（）可使从动杆得到较大的行程。
A.盘形凸轮机构B移动凸轮机构C.圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。
A尖顶式从动杆B.滚子式从动杆C平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。
A.尖顶式从动杆）。
C.平底式从动杆12．计算凸轮机构从动杆行程的基础是（A基圆B.转角C轮廓曲线）。
13．凸轮轮廓曲线上各点的压力角是（A.不变的B.变化的）。
14．凸轮压力角的大小与基圆半径的关系是（A基圆半径越小，压力角偏小15．压力角增大时，对（）。
B.基圆半径越大，压力角偏小A.凸轮机构的工作不利C.凸轮机构的工作无影响B.凸轮机构的工作有利16．使用（）的凸轮机构，凸轮的理论轮廓曲线与实际轮廓曲线是不相等的。
第6章凸轮--习题及答案(全)
− sin ϕ ⎤ ⎡ x ' ⎤ ⎢ ⎥ cos ϕ ⎥ ⎦ ⎣ y '⎦
⎡ x ' ⎤ ⎡ a − l cos(ψ 0 + ψ ) ⎤ ⎥ ⎢ y '⎥ = ⎢l sin(ψ + ψ ) ⎣ ⎦ 0 ⎣ ⎦ 对于推摆式，图 a） ， ⎡ x ' ⎤ ⎡ a − l cos(ψ 0 + ψ ) ⎤ ⎢ y '⎥ = ⎢ −l sin(ψ + ψ ) ⎥ ⎣ ⎦ ⎣ 0 ⎦
o
解：根据题意，做出从动件的位移曲线，如图所示。 其中， µ s = 0.0005m/mm ， µϕ = 5.7 /mm
o
凸轮一转所需时间
t = 4.5s
凸轮角速度
ω = 360o /4.5=80deg/s=1.396rad/s
计算 B、C、D、E 点的凸轮转角，B 点处的转角 ϕ B = 360 ×
（2）回程的位移方程式为
⎧ ⎡ ⎛ 2π ⎞ ⎤ T 1 sin ⎜ ' T ⎟ ⎥ Φ 0 + Φ s ≤ ϕ ≤ 360o ⎪ψ = ψ max ⋅ ⎢1 − ' + ⎨ ⎝ Φ0 ⎠⎦ ⎣ Φ 0 2π ⎪ T = ϕ − ( Φ0 + Φs ) ⎩
代入数值得：
⎡ ϕ − 240o 1 ⎤ ⎛ 360o 360o o⎞ ψ = 30 × ⎢1 − + sin ϕ − × 240 ⎥ ⎜ ⎟ o 120o 2π 120o ⎝ 120 ⎠⎦ ⎣ ϕ − 240o 30o = 30o − + sin 3ϕ 240o ≤ ϕ ≤ 360o 4 2π
o
o
r0 =
h = 14.89mm ϕCD tgα max
机械基础单元测试试题——8凸轮机构
凸轮机构习题一、填空题1、凸轮机构主要是由（）、（）和机架三个基本构件所组成的（）副机构。
2、凸轮机构是依靠（）直接与（）接触，迫使从动件作有规律的（）运动或（）。
这种（）或（）的运动规律决定了所需凸轮的（）。
3、凸轮是一个具有（）或凹槽的构件，主动件（）通常作（）或（），凸轮机构是通过（）接触使从动件得到所预期的运动规律。
4、凸轮机构广泛用于各种机械，特别是（）、自动控制装置和（）中。
5、工作中，凸轮轮廓与从动件之间必须始终保持良好的接触，如借助（）、（）等方法来实现。
6、按凸轮的形状分，凸轮机构主要分为（）凸轮、（）凸轮和（）三种基本类型。
7、按从动件端部形状和，从动件的类型有（）、（）和（）。
按从动件的运动形式分，有（）从动件和（）从动件。
8、从动杆与凸轮轮廓的接触形式有（）、（）和（）三种。
9、凸轮机构中，最常用的运动形式为凸轮作（），从动件作（）。
10、以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的（）。
11、凸轮理论轮廓曲线上的点的某点的法线方向即（(即从动杆的受力方向）与从动杆速度方向之间的夹角称为凸轮在该点的（）。
12、随着凸轮压力角α增大，有害分力F2将会（）而使从动杆自锁“卡死”，通常对移动式从动杆，推程时限制压力角α（）。
13、凸轮机构从动杆等速运动的位移为一条（）线，从动杆等加速等减速运动的位移曲线为一条（）线。
14、等速运动凸轮在速度换接处从动杆将产生（）冲击，引起机构强烈的振动。
因此等速运动规律只适用于凸轮机构作（）回转、（）的场合。
15、由（）有限值的突发引起的冲击为刚性冲击。
16、由（）有限值的突发引起的冲击为柔性冲击。
17、增大基圆半径,凸轮机构的压力角（）。
18、减小基圆半径,凸轮机构的（）增大。
19、凸轮机构中，从动件的运动规律决定了凸轮的（）。
20、设计凸轮轮廓时，必须首先确定（）的运动规律，常用的从动件的运动规律有（）和（）。
21、从动件做等加速等减速运动时，会使凸轮机构产生（）冲击，这种冲击对机器有一定的破坏作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凸轮机构综合练习题
一、填空题
1.在凸轮机构的几种基本的从动件运动规律中,_________运动规律使凸轮机构产生刚性冲击，___________________运动规律产生柔性冲击，________________运动规律则没有冲击。
2.在凸轮机构的各种常用的推杆运动规律中，_____________只宜用于低速的情况,__________宜用于中速，但不宜用于高速的情况；而______________可在高速下应用。
3.设计滚子推杆盘形凸轮机构的凸轮廓线时，若发现凸轮廓线有变尖现象，则在尺寸参数的改变上应采用的措施是_______________或___________________。
4.凸轮的基圆半径是从______到_______的最短距离。
5.滚子移动从动件盘状凸轮，它的实际廓线是理论廓线的________曲线。
6.维持凸轮与从动杆高副接触封闭的方法有_________、__________。
7.凸轮的基圆半径越小，则凸轮机构的压力角越_____,而凸轮机构的尺寸越______。
8.设计凸轮机构，若量得其中某点的压力角超过许用值，可以用__________________的方法使最大压力角减小。
9.移动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程和回程的压力角，可采用的措施是_______________。
若只降低升程的压力角，可采用____________的方法。
10.写出两种既无刚性冲击、又无柔性冲击的运动规律_____________________、
__________。
11.凸轮轮廓的形状是由________________决定的。
12.平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于___________。
13.在设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应用采用的措施是。
14.凸轮机构中的压力角是和所夹的锐角。
15.设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的廓线；与滚子相包络的凸轮廓线称为廓线。
16. 用作图法绘制直动从动件盘形凸轮廓线时，常采用法。
即假设凸轮，从动件作的复合运动。
二、选择题
1．当凸轮机构的从动件推程按等加速等减速规律运动时，在推程开始和结束位置存在。
A．存在刚性冲击； B.存在柔性冲击； C.不存在冲击。
2．为使凸轮机构的结构紧凑和受力条件好，设计时应满足。
A.α≤[α], r b≥[r b];
B.α>[α], r b<[r b] ;
C.α≤[α], r b<[r b];
D. α>[α], r b>[r b]。
3．若增大凸轮机构的推程压力角α，则该凸轮机构的凸轮基圆半径将，从动件上所受有害分力将。
A．增大； B. 减小； C. 不变。
4．设计凸轮廓线时，若减小凸轮的基圆半径，则廓线曲率半径将。
A．变大； B. 变小； C. 不变。
5．尖顶从动件凸轮机构中，基圆的大小会影响。
A. 从动轮的位移；
B. 从动件的速度；
C. 从动件的加速度；
D. 凸轮机构的压力角。
6. 设计滚子从动件盘状凸轮轮廓线时，若将滚子半径增大，那么凸轮凸形廓线上各点曲率半径将。
A．一定变大； B. 一定变小； C. 不变； D.可能变大也可能变小；
7．在某一瞬时，从动件运动规律不变的情况下，要减小凸轮的基圆半径，则压力角。
A．减小； B. 增大； C. 保持不变。
8．与连杆机构相比，凸轮机构的最大缺点是。
A．惯性力难以平衡； B. 点、线接触，易磨损；
C. 设计较为复杂；
D. 不能实现间歇运动。
9．与其他机构相比，凸轮机构的最大优点是。
A．可实现各种预期的运动规律； B. 便于润滑；
C. 制造方便，易获得较高的精度；
D. 从动件的行程可较大。
10．下述几种运动规律中_______既不会产生柔性冲击，也不会产生刚性冲击，可用于高速场合。
A．等速运动规律；B．摆线运动规律；
C．等加速等减速运动规律；D．简谐运动规律。
11. 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用________措施来解决。
A．增大基圆半径；B．改用滚子推杆；
C．改变凸轮转向；D．改为偏置直动尖顶推杆。
三、判断题
1.在滚子从动件盘形凸轮机构中，当凸轮理论轮廓线外凸部分的曲率半径大于滚子半径时，从动件的运动规律将产生“失真”现象。
（）
2.凸轮机构中，从动件按等加速等减速规律运动是指从动件在推程中按等加速运动，在回程中按等减速运动。
（）
3. 当凸轮机构的压力角的最大值达到许用值时就会出现自锁现象。
（）
4. 平底从动件凸轮最小基圆半径可按许用压力角来确定。
（）
5. 凸轮机构中从动件在升程时，若按简谐运动规律运动时，会产生柔性冲击。
（）
6. 为了避免从动件运动失真，平底从动件凸轮轮廓不能内凹。
（）
7. 凸轮机构中推杆运动规律一定时，凸轮基圆半径越大，则压力角也越大，传力效果越坏。
（）
8. 滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓的等距曲线。
因此，实际轮廓上各点的向径就等于理论轮廓上各点的向径减去滚子的半径。
（）
9. 从动件按等速运动规律运动时，推程起始点存在刚性冲击，因此常用于低速的凸轮机构中。
( )
四、计算题
1．图示凸轮机构中, 凸轮廓线为圆形,几何中心在B点.请标出：1）凸轮的理论廓线；
2）凸轮的基圆；
3）凸轮机构的偏距圆；
4）凸轮与从动件在D点接触时的压力角；
5）凸轮与从动件从在C接触到在D点接触时凸轮转过的角度。
第九章凸轮机构（参考答案）
一、填空题
1.等速；等加速等减速和余弦加速度；正弦加速度；
2.等速运动规律；等加速等减速和余弦加速度；多项式和正弦加速度；
3.加大基圆半径；减少滚子半径；
4.转动中心；理论轮廓；
5.等距；
6.力封闭；几何封闭；
7.大；小；8.增大基圆半径或正确偏置；
9.增大基圆半径；正确偏置；10.多项式运动规律；正弦加速度运动规律；
11. 从动件运动规律；12. 0度；13. 加大基圆半径；
14. 凸轮廓线接触点处的法线方向；从动件上对应点速度方向之间；
15. 理论；工作；16. 反转；静止不动；绕凸轮的反向转动和沿导路的直线运动；
二、选择题
1.B
2. A
3. B、A
4. B
5. D
6. B
7. B
8. B
9. A 10. B 11. A
三、判断题
1.×
2.×
3.×
4.×
5. √
6. √
7. ×
8. ×
9. √
四、计算题
解：凸轮与从动件在D点接触时的压力角为:ο0
α
=
D
凸轮与从动件从在C接触到在D点接触时凸轮转过的角度为:ψ最新文件仅供参考已改成word文本。
方便更改。
