项目5:霓虹灯控制系统设计与安装调试

合集下载

霓虹灯的控制设计系统

霓虹灯的控制设计系统

ROL、ROR指令循环移位
编程举例:
2、用移位和循环指令编3灯移位程序:要求Y0—Y17的16个灯中 三灯循环移位。
Q、用移位和循环指令编2灯移位程序:要求Y0—Y17的16个灯中 2灯循环移位。
2、用移位和循环指令编3灯移位程序
左移位:
2、用移位和循环指令编3灯移位程序
右移位:
参考方案
参考方案(FX2N系列机型实现)
A、左移位方法一:
B、左移位方法二:
C、右移位
2、Y0-Y17的16灯以3间2格式移位
2、Y0-Y17的16灯以2间2格式移位
Y17 Y16 Y15 Y14 Y13 Y12 Y11 Y10 Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y0
0 0 1 1
0 1 1 0
1 1 0 0
1 0 0 1
0 0 1 1
输入 输出 Y000 EL1 移位启动按钮SB1
1、I/O分配
X000
X001
X002
循环方向按钮SB2
停止按钮SB3
Y001
Y002
EL2
EL3
Y003Y004EL4EL5Y005
Y006 Y007
EL6
EL7 EL8
参考方案
2、硬件接线
参考方案
3、梯形图程序
参考方案
4、指令表程序
参考方案
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0 1
0
1 1 0 0 0 0 0 0
1

plc课程霓虹灯控制课程设计

plc课程霓虹灯控制课程设计

plc课程霓虹灯控制课程设计一、课程目标知识目标:1. 学生能理解PLC(可编程逻辑控制器)的基本原理,掌握霓虹灯控制的基础知识;2. 学生能描述霓虹灯控制过程中涉及的传感器、执行器及其工作原理;3. 学生掌握PLC编程软件的使用方法,能编写简单的霓虹灯控制程序。

技能目标:1. 学生能运用PLC技术设计简单的霓虹灯控制电路;2. 学生能通过编程实现霓虹灯的不同亮灭模式;3. 学生具备分析和解决霓虹灯控制过程中常见问题的能力。

情感态度价值观目标:1. 学生培养对自动化技术及PLC控制技术的兴趣和热情;2. 学生认识到PLC技术在现实生活中的广泛应用,增强创新意识和实践能力;3. 学生通过小组合作,培养团队协作精神,提高沟通与表达能力。

课程性质:本课程为实践性较强的课程,结合理论知识与实际操作,培养学生的动手能力和创新能力。

学生特点:学生具备一定的电子技术基础,对PLC技术有一定了解,喜欢动手实践,善于团队合作。

教学要求:教师需引导学生结合理论知识进行实践操作,鼓励学生创新设计,注重培养学生分析问题和解决问题的能力。

在教学过程中,关注学生的学习进度,及时给予指导和反馈,确保课程目标的达成。

二、教学内容1. 理论知识:- PLC基本原理及结构;- 传感器、执行器工作原理及选型;- PLC编程语言及编程方法。

教材章节:第一章 可编程逻辑控制器概述、第二章 传感器与执行器、第三章 PLC编程语言。

2. 实践操作:- 霓虹灯控制电路设计;- PLC编程软件的使用;- 编写霓虹灯控制程序;- 霓虹灯控制电路的调试与优化。

教材章节:第四章 PLC控制系统设计、第五章 PLC控制系统编程与调试。

3. 教学大纲:- 第一周:PLC基本原理及结构学习,认识传感器、执行器;- 第二周:学习PLC编程语言,进行简单的编程练习;- 第三周:霓虹灯控制电路设计,编写控制程序;- 第四周:调试霓虹灯控制电路,优化程序。

教学内容确保科学性和系统性,结合教材章节,让学生在实践中掌握理论知识,提高学生的动手能力和创新能力。

霓虹灯plc控制系统设计课程设计

霓虹灯plc控制系统设计课程设计

霓虹灯plc控制系统设计课程设计霓虹灯PLC控制系统设计引言:霓虹灯是一种常见的照明装饰灯具,其独特的亮光效果受到了广大人们的喜爱。

为了实现对霓虹灯的控制,PLC(可编程逻辑控制器)被广泛应用于霓虹灯控制系统的设计中。

本文将介绍霓虹灯PLC控制系统的设计原理、步骤和注意事项。

一、设计原理霓虹灯PLC控制系统的设计原理基于PLC的逻辑控制能力和霓虹灯的特性。

PLC作为一种专用的工控计算机,具有可编程性和高可靠性,能够根据预设的逻辑程序对输入和输出进行控制。

而霓虹灯作为一种发光装置,需要通过电流的控制来实现不同颜色和亮度的变化。

因此,通过将PLC与霓虹灯连接并编写逻辑程序,可以实现对霓虹灯的精确控制。

二、设计步骤1. 确定需求:首先需要明确对霓虹灯的控制需求,包括颜色、亮度、闪烁频率等方面的要求。

同时,还需要考虑系统的可靠性和安全性等因素。

2. 选择PLC:根据需求确定合适的PLC型号和规格。

PLC的选择应考虑其输入输出点数、通信接口、编程环境等因素,以确保能够满足控制系统的要求。

3. 连接电路:将PLC与霓虹灯连接,包括连接输入和输出模块、电源模块和控制信号线等。

在连接电路时,应遵循相关的电气安装规范,并确保电路的可靠性和安全性。

4. 编写逻辑程序:根据需求编写逻辑程序,实现对霓虹灯的控制。

逻辑程序可以使用Ladder图、指令列表或结构化文本等编程语言进行编写。

编写逻辑程序时,应考虑到系统的稳定性和可扩展性,并进行充分的测试和调试。

5. 参数设置:对PLC进行参数设置,包括输入输出模块的配置、通信设置、定时器和计数器等功能的设置。

参数设置应根据实际需求进行,以确保系统能够正常运行。

6. 系统测试:对设计的霓虹灯PLC控制系统进行全面测试。

测试包括功能测试、性能测试和可靠性测试等,以验证系统的正确性和稳定性。

三、注意事项1. 电气安装:在进行电气安装时,应按照相关的安装规范进行,确保电路的可靠性和安全性。

项目5:霓虹灯控制系统设计与安装调试_图文

项目5:霓虹灯控制系统设计与安装调试_图文
0
第一次移位后 VB10
76543210
10000
SM1.1
0
第二次移位后 VB10
76543210
10001
SM1.1
0
第三次移位后 VB10
76543210
10010
0
I0.1 SM1.1
1
第五次移位后 VB10
76543210
11000
1
I0.1 SM1.1
0
0
I0.1
第六次移位后 VB10
76543210
参考程序:
任务总结
根据调试时的情况,对本次任务做一个总结 。
移位寄存器的移出端与SM1.1(溢出)连接。
移位寄存器举例
例:移位寄存器指令的应用如图所示
I0.0 EN端 I0.1 Q0.0
例:移位寄存器指令的应用如图所示
SM1.1
X
第一次移位前 VB10
76543210
10000
SM1.1
0
第四次移位后 VB10
76543210
10100
0
I0.1
SM1.1
N>0时,为正向移位,即从最低位向最高位移位。N<0时,为反向移位,即从 最高位向最低位移位。
移位寄存器指令的功能是:当允许输入端EN有效时,如果N>0,则在每个EN 的前沿,将数据输入DATA的状态移入移位寄存器的最低位S_BIT;如果N<0, 则在每个EN的前沿,将数据输入DATA的状态移入移位寄存器的最高位。
具备霓虹灯控 制系统的设计 、安装、调试 及故障处理能 力。
任务描述
要求:现有L1~L8共8盏霓 虹灯接于Q0~Q7,要求当I0.0 为ON时,霓虹灯L1~L8以正序 每隔1s轮流点亮,当L8亮后, 停2秒;然后,反向逆序每隔 1s轮流点亮,当L0再亮后,停 5s,重复上述过程。当I0.1为 ON时,霓虹灯停止工作。

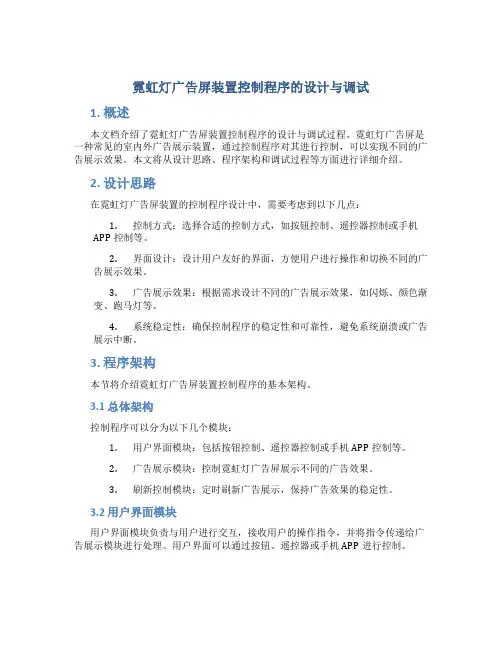

霓虹灯广告屏装置控制程序的设计与调试

霓虹灯广告屏装置控制程序的设计与调试

霓虹灯广告屏装置控制程序的设计与调试1. 概述本文档介绍了霓虹灯广告屏装置控制程序的设计与调试过程。

霓虹灯广告屏是一种常见的室内外广告展示装置,通过控制程序对其进行控制,可以实现不同的广告展示效果。

本文将从设计思路、程序架构和调试过程等方面进行详细介绍。

2. 设计思路在霓虹灯广告屏装置的控制程序设计中,需要考虑到以下几点:1.控制方式:选择合适的控制方式,如按钮控制、遥控器控制或手机APP控制等。

2.界面设计:设计用户友好的界面,方便用户进行操作和切换不同的广告展示效果。

3.广告展示效果:根据需求设计不同的广告展示效果,如闪烁、颜色渐变、跑马灯等。

4.系统稳定性:确保控制程序的稳定性和可靠性,避免系统崩溃或广告展示中断。

3. 程序架构本节将介绍霓虹灯广告屏装置控制程序的基本架构。

3.1 总体架构控制程序可以分为以下几个模块:1.用户界面模块:包括按钮控制、遥控器控制或手机APP控制等。

2.广告展示模块:控制霓虹灯广告屏展示不同的广告效果。

3.刷新控制模块:定时刷新广告展示,保持广告效果的稳定性。

3.2 用户界面模块用户界面模块负责与用户进行交互,接收用户的操作指令,并将指令传递给广告展示模块进行处理。

用户界面可以通过按钮、遥控器或手机APP进行控制。

3.3 广告展示模块广告展示模块负责控制霓虹灯广告屏展示不同的广告效果。

根据用户的操作指令,该模块可以切换不同的广告展示效果,如闪烁、颜色渐变、跑马灯等。

3.4 刷新控制模块刷新控制模块负责定时刷新广告展示,以保持广告效果的稳定性。

该模块会定时调用广告展示模块的接口,更新广告展示内容。

4. 调试过程本节将介绍霓虹灯广告屏装置控制程序的调试过程。

1.硬件连接:首先,确保霓虹灯广告屏与控制程序正确连接。

检查硬件连接是否稳定,如电源连接、信号线连接等。

2.功能测试:对每个功能模块进行测试,确保按钮控制、遥控器控制或手机APP控制等方式能正常触发广告展示。

3.广告展示效果调试:针对每种广告展示效果进行调试,确保每种效果能够正常展示。

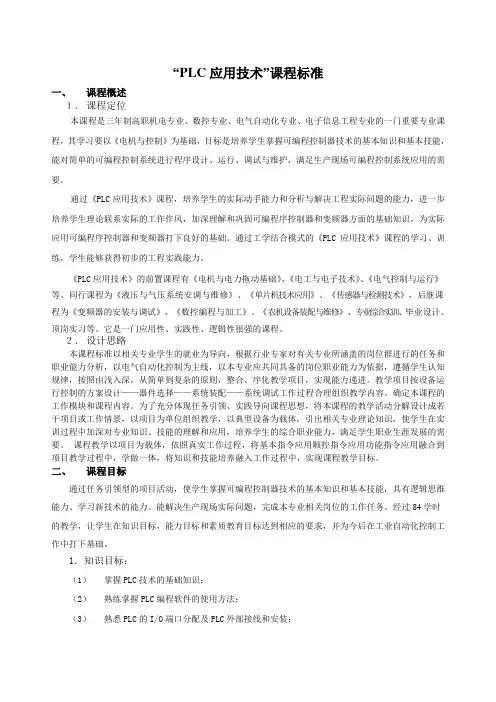

“PLC应用技术”课程标准

“PLC应用技术”课程标准

“PLC应用技术”课程标准一、课程概述1.课程定位本课程是三年制高职机电专业、数控专业、电气自动化专业、电子信息工程专业的一门重要专业课程,其学习要以《电机与控制》为基础,目标是培养学生掌握可编程控制器技术的基本知识和基本技能,能对简单的可编程控制系统进行程序设计、运行、调试与维护,满足生产现场可编程控制系统应用的需要。

通过《PLC应用技术》课程,培养学生的实际动手能力和分析与解决工程实际问题的能力,进一步培养学生理论联系实际的工作作风,加深理解和巩固可编程序控制器和变频器方面的基础知识,为实际应用可编程序控制器和变频器打下良好的基础。

通过工学结合模式的《PLC应用技术》课程的学习、训练,学生能够获得初步的工程实践能力。

《PLC应用技术》的前置课程有《电机与电力拖动基础》、《电工与电子技术》、《电气控制与运行》等。

同行课程为《液压与气压系统安调与维修》、《单片机技术应用》、《传感器与检测技术》,后继课程为《变频器的安装与调试》、《数控编程与加工》、《农机设备装配与维修》、专业综合实训、毕业设计、顶岗实习等。

它是一门应用性、实践性、逻辑性很强的课程。

2.设计思路本课程标准以相关专业学生的就业为导向,根据行业专家对有关专业所涵盖的岗位群进行的任务和职业能力分析,以电气自动化控制为主线,以本专业应共同具备的岗位职业能力为依据,遵循学生认知规律,按照由浅入深,从简单到复杂的原则,整合、序化教学项目,实现能力递进。

教学项目按设备运行控制的方案设计——器件选择——系统装配——系统调试工作过程合理组织教学内容。

确定本课程的工作模块和课程内容。

为了充分体现任务引领、实践导向课程思想,将本课程的教学活动分解设计成若干项目或工作情景,以项目为单位组织教学,以典型设备为载体,引出相关专业理论知识,使学生在实训过程中加深对专业知识、技能的理解和应用,培养学生的综合职业能力,满足学生职业生涯发展的需要。

课程教学以项目为载体,依照真实工作过程,将基本指令应用顺控指令应用功能指令应用融合到项目教学过程中,学做一体,将知识和技能培养融入工作过程中,实现课程教学目标。

霓虹灯控制系统设计

霓虹灯控制系统设计

内容摘要当今社会,竞争日益激烈,为了更好的宣传自己的产品,提高竞争力,广告发挥着越来越重要的作用。

做为一种主要的广告手段,霓虹灯广告屏得到了广泛的发展和应用。

该广告屏实现的是:中间八根灯管从1到8逐个点亮,时间间隔为1S,全部点亮后显示10S,再从8到1逐个熄灭,间隔为1S,全灭后停亮2S,再从8到1逐个点亮,间隔1S,全亮后显示5S,再从1到8逐个熄灭,全灭后停亮2S。

然后重复运行。

同时,周围24个流水灯四个一组,奇数灯两个一组,从1、3开始,轮流亮一秒,移动一定时间后,偶数流水灯两个一组,从24、22开始,倒着轮流亮一秒,移动相同时间,如此循环往复。

启动后,灯管和流水灯同时运行,关闭时,灯管和流水灯可以同时关闭也可以分别关闭。

并且有单步和连续两种模式。

该装置采用PLC控制,与传统的继电器—接触器控制系统相比,具有使用方便、控制灵活、可靠性高等优点。

本程序设计利用顺序控制并且运用了移位指令,大大降低了复杂性。

关键词:霓虹灯;可编程逻辑控制器;顺序控制;移位指令目录第1章引言 (1)第2章系统总体方案设计 (2)2.1控制要求分析 (2)2.2总体方案的确定 (2)第3章PLC控制系统硬件设计 (3)3.1 确定I/O信号数 (3)3.2 PLC类型的选择 (3)3.3 CPU和扩展模块的选择 (3)3.4 I/O点的分配与编号 (3)3.5 I/O接线图 (5)第4章PLC控制系统软件设计 (7)4.1顺序控制流程图的绘制 (7)4.2编制程序 (8)4.3指令表 (18)结论 (24)设计总结 (25)谢辞 (26)附录 (27)参考文献 (28)第1章引言随着社会主义市场经济的不断繁荣和发展,各个大中小城市都在进行亮化工程。

各企业为宣传自己的企业形象和产品,均采用广告手法之一——霓虹灯广告屏来实现这一目的,当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告到处可见,一种是利用霓虹灯管做成各种形状和多种色彩的灯,另一种以日光灯管或白炽灯管做为光源,另配合大型广告语或宣传画来达到宣传的效果。

霓虹灯灯控制系统的课程设计

霓虹灯灯控制系统的课程设计

前言根据在常熟理工这半年对于自动化专业的学习,尤其是电工学、自动控制原理以及电力电子技术等专业课程的学习,让我对于PLC课程设计打下了基础。

对于我们自动化专业来讲,这个专业对于现实生活是非常有用的。

而我们在这半年进行的大都是理论知识,虽有实验课程,但那也是基于对于理论知识的进一步分析,故而我们也非常需要一种把我们理论应用到实际的实习锻炼。

我们的老师,根据我们自动化专业的特点,以及学生日常学习的反应给与了我们四个课题去进行实习:进行PLC编程的语言设计。

PLC可以说是我们来到常熟理工学院时学习最苛刻也是以后工作时实用的一门课程。

和学别的科学一样,在学完PLC理论课程后我们做了课程设计,此次设计一分组的方式进行,老师进行抽挑课题,可以说每人的程序都不一样。

我抽到的就是霓虹灯灯控制系统的设计。

虽然说平时理论的学习成绩还可以,但是真要自己去设计这个程序,还真是束手无策。

还好有我小组的其他成员,他们帮组我解决了不少难题,合作是成功的基础。

通过这次的课程设计,我学会了PLC的基本编程方法,以及对PLC的工作原理和操作步骤有了深刻的理解。

在对理论的运用中,提高了我们的工程素质,在没有做课程设计以前,我对其的掌握都停留在思想上,许多次出现了问题总是卡在那里,却很难知道问题出在哪里,实践检验成果,理论只是基础。

本设计中详细讲解了霓虹灯等控制系统中三个不同的表现方式,如依次点亮,全亮全灭等等,我组的其他成员还有更多显示方式,在此不一一介绍。

本设计程序得到了常熟理工学院老师的大力辅导,在此深表谢意。

由于编者水平有限,错误与不妥之处,敬请原谅目录目录 (2)一.课程设计任务书 (3)1.1课程设计任务.................................................................................... 错误!未定义书签。

1.2课程设计目的.................................................................................... 错误!未定义书签。

霓虹灯饰的控制系统课程设计

霓虹灯饰的控制系统课程设计

霓虹灯饰的控制系统课程设计成绩:课程设计报告书所属课程名称机电传动控制题目霓虹灯饰的控制系统分院机电学院专业、班级机械设计制造及其自动化 B090320XX 年 7 月 23 日目录1 课程设计任务书12 总体设计53 硬件系统设计74 程序设计165 程序调试及结果分析176 总结187 。

的结构图4 程序设计实验程序步序 0 1 2 指令LD 启动 AN TON T37, +20 步序 29 30 31 指令O O T47 = 3 LD T37 4 = 5 LD 6 TON T38, +30 7 AN T38 8 = 9 LD 10 O 11 = 12 LD 13 = 14 LD 15 TON T39, +20 16 O 17 = 18 LD19 SHRB , , +15 20 SHRB , , +12 21 LD 22 O 23 O 24 O 25 O 26 O 27 O O 28 O步序 58O指令32 D 33 O 34 O 35 O 36 O 37 O 38 O 39 O 40 O 41 7= 42 O T4 43 LD 44 O 45 O 46 O 47 O 48 AN T39 49 O 50 O 51 O 52 O T47 53 = 54 LD 55 56 O 57 O步序 89O指令59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88O O O O O T47 = LD O O O O O O O O T47 = LD O O O O O O O O O T47 = AN T48 O O90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118119O O O O O O T47 = LD O O O O O O O O O T47 = LD = LD = LD O OTON T47, +10 LD T47 TON T48, +10梯形图设计网络1网络2网络3网络4网络5网络6网络7网络8网络9网络10网络11网络12网络13网络14网络15网络16网络17网络18网络195 程序调试及结果分析程序调试连接好外部电路,然后进行以下调试:硬件调试:接通电源,检查西门子S7-200可编程控制器是否可以正常工作,接头是否接触良好,然后把其与电脑的通信口连接。

课程设计--霓虹灯灯广告屏的PLC控制系统设计

课程设计--霓虹灯灯广告屏的PLC控制系统设计

PLC控制技术课程设计报告题目:霓虹灯灯广告屏的PLC控制系统设计专业:电气工程及其自动化目录一、课题概述及控制要求....................................... - 3 -二、PLC选型及输入输出点分配 ................................. - 4 -三、输入输出接线图........................................... - 6 -四、控制流程图............................................... - 7 -五、程序设计................................................. - 8 -六、调试并运行程序.......................................... - 30 -七、程序运行说明............................................ - 32 -八、结束语.................................................. - 33 -九、参考文献................................................ - 34 -一、课题概述及控制要求1.概述PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

它采用可以编制程序的内存,用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令,并能通过数字式或模拟式的输入和输出,控制各种类型的机械或生产过程.PLC是可编程逻辑电路,也是一种和硬件结合很紧密的语言,在半导体方面有很重要的应用,可以说有半导体的地方就有PLC。

PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。

PLC在工业自动化控制特别是顺序控制中的地位,在可预见的将来,是无法取代的。

霓虹灯系统课程设计报告

霓虹灯系统课程设计报告

霓虹灯系统课程设计报告一、引言霓虹灯作为一种常见的照明装饰灯具,被广泛应用于商业建筑、广告牌、城市夜景等场景中。

本课程设计旨在设计一个简单的霓虹灯系统,实现对灯光的控制和显示效果的实时调节。

本报告将详细介绍系统的设计思路、硬件构成、软件实现以及测试结果分析。

二、设计思路1. 系统需求分析:根据用户需求,确定系统的基本功能和性能要求,包括灯光颜色、亮度调节、闪烁频率等。

2. 硬件选型:选择适合的硬件平台和元器件,如单片机、LED灯带、电源等。

3. 硬件连接:根据系统需求,设计合理的硬件连接方式,确保信号传输的可靠性。

4. 软件设计:编写控制程序,实现对霓虹灯系统的控制和显示效果的实时调节。

5. 系统测试:对系统进行实时调试和测试,确保系统的功能和性能达到预期要求。

三、硬件构成本系统的硬件构成主要包括以下几个部分:1. 单片机:选用XX型号单片机作为控制核心,具有较高的计算性能和丰富的外设接口。

2. 电源模块:提供稳定的电源供电,保证灯光的正常工作。

3. LED灯带:使用高亮度的LED灯带作为光源,通过控制单片机的输出口,实现对灯光的控制。

4. 按钮开关:用于用户输入,实现对灯光的开关、亮度调节等操作。

5. 显示屏:用于显示系统的工作状态、灯光效果等信息。

四、软件实现1. 系统初始化:在系统启动时,进行各个硬件模块的初始化,包括单片机的引脚配置、定时器设置等。

2. 按钮扫描:通过扫描按钮开关的状态,实时检测用户的操作,包括开关灯、调节亮度等。

3. 灯光控制:根据用户的操作,通过控制单片机的输出口,实现对LED灯带的控制,包括灯光的开关、亮度调节、闪烁频率等。

4. 显示效果:根据系统的工作状态,通过显示屏实时显示系统的运行状态、灯光效果等信息。

5. 实时调节:通过按键操作,实现对灯光的实时调节,用户可以根据需要随时改变灯光的颜色、亮度和闪烁效果。

五、测试结果分析经过系统的调试和测试,系统实现了预期的功能和性能要求。

霓虹灯广告屏PLC控制系统设计教学PPT

霓虹灯广告屏PLC控制系统设计教学PPT

项目5 霓虹灯广告屏的PLC控制系统设计
5.3.1 循环与移位指令
3、位右移、位左移指令(SFTR、SFTL)
(1)指令格式:位右移、位左移指令的功能号、助记符、操作数及程序
步长如表所示。指令名称功能号/ 助记符操作数 [S]
[D]
n1 n2
程序步长
位右移 位左移
FNC34/ SFTR(P)
FNC35/ SFTL(P)
(2)I/O地址分配:如表5-21所示。
输入 输入设备/符号 启动按钮 /SB1 停止按钮/SB2
PLC输入点 X0 X1
输出 输出设备/符号 饰灯 L1~L8 饰灯 L9~L16
PLC输出点 Y0~Y7 Y10~Y17
项目5 霓虹灯广告屏的PLC控制系统设计
【例5-1】广告牌边框饰灯控制
(3)梯形图程序:如图5-45所示。当X0为ON时,先置正序初值(使Y0为
(2)梯形图程序:利用PLC循环指令编制的梯形图及说明如图5-48所示。
【例5-2】霓虹灯顺序控制程序设计
(置初值,Y0=1) (正续标志)
(停止工作) (正序移位) (当Y10位ON,正序循环停 止) (延时5s) (反序移位)
(当Y17位ON,反序循环停止) (反序状态复位)
图5-48 霓虹灯控制梯形图
② 每执行一次RLR指令,目标元件D中的各位和进位一起循环左移n位, 最后被移出的位放入到进位标志M8022中。在运行下一次RCL指令时, M8022中的位首先进入目标元件中。
③ 图5-46第二行程序的运行情况如图5-47(a)所示,当X1闭合时,执行RCR指 令1次,D1中的各位和进位一起右移4位。 图5-46第三行程序的运行情况如图5-47(b)所示,当X2闭合时,执行RCL指令1 次,D1中的各位和进位一起左移3位。 ④ 在指定位组合元件场合,只有K4(16位)或K8(32位)才有效。例如K4Y0、 K8M0有效,而K1Y0、K2M0无效。

霓虹灯模拟控制系统

霓虹灯模拟控制系统

随着技术的进步和应用需求的不断提 高,霓虹灯模拟控制系统将实现更多 功能的集成。如集成音频、视频等多 媒体功能,打造更为丰富多彩的视听 体验。同时,系统还将与智能家居、 智慧城市等领域进行深度融合,拓展 更广泛的应用空间。
07
总结与展望
项目成果回顾与总结
霓虹灯模拟控制系统的设计与实现
成功设计并实现了霓虹灯模拟控制系统,该系统能够实现对霓虹灯的亮度、颜色、闪烁频率等参数的精确控制,同时 支持多种控制模式,如手动控制、自动控制、定时控制等。
驱动电路设计与优化
驱动电路类型
根据霓虹灯的特性和要求,选择 合适的驱动电路类型,如恒流驱
动、恒压驱动等。
元器件选型与布局
选用高品质元器件,合理布局电 路板,减小电磁干扰和信号失真。
效率与稳定性优化
通过改进电路结构、采用高效电 源管理技术等手段,提高驱动电 路的效率;同时,加强散热设计 和保护措施,确保驱动电路的稳
信号采集与处理模块设计
传感器类型与选择
ADC转换与精度
根据实际需求,选择合适的传感器类 型,如光电传感器、温度传感器等, 用于采集环境或设备状态信息。
采用高精度ADC转换器,将模拟信号 转换为数字信号,确保数据采集的准 确性和稳定性。
信号调理电路
设计适当的信号调理电路,对传感器 输出的微弱信号进行放大、滤波和整 形,以便于后续处理。
行维护和故障排查。
促进产业发展
推动霓虹灯制造、LED技术 、智能控制等相关产业的发
展,形成完整的产业链。
02
霓虹灯模拟控制系统概述
系统定义与组成
01
02
03
04
霓虹灯控制器
负责接收和处理输入信号,控 制霓虹灯的亮灭、闪烁等效果

霓虹灯PLC控制系统设计

霓虹灯PLC控制系统设计

霓虹灯PLC控制系统设计
一、控制要求:
1.系统应具备下列几项控制功能
1)可以选择多种单一的模式闪烁,单一的模式不少于8种。

2)可以多种模式组合闪烁、组合模式不少于8种。

3)其中水波纹、旋转两种模式必须完成。

2.系统提供的输入控制信号
YX 运行/停止开关
1M 模式选择开关1
2M 模式选择开关2
3M 模式选择开关3
4M 模式选择开关4
3.系统需要输出的开关控制信号
二、题目要求
1.按题意要求,画出PLC端子接线图及控制梯形图
2.利用编程工具软件输入梯形图控制程序,完成调试
3.完成课程设计说明书
三、答辩基本问题
1.PLC基本工作原理及接线
2.阐明程序设计思想及工作流程。

3.霓虹灯的旋转是如何控制的?
4.如何改变霓虹灯的旋转速度?
5.提出监控变量、设计监控画面。

监控效果要直观、形象、全面、方便。

霓虹灯广告屏装置PLC 控制程序的设计和调试.doc

霓虹灯广告屏装置PLC 控制程序的设计和调试.doc

机电工程学院课程设计说明书设计题目:霓虹灯广告屏装置PLC 控制程序的设计与调试学生姓名:Haooge学号:************专业班级:机制F0906指导教师:xue2012年12月14日内容摘要为展现商家的形象和“品位”,在夜晚展现出一个美好的夜景,一般都会采用“个性”霓虹灯广告屏来装饰商场。

这就涉及到如何去控制商家所需的霓虹灯的亮灭、闪烁时间及流动方向等诸多控制问题。

如何去快捷、可靠、简单的去控制,成为人们考虑的重点。

PLC是一种用程序来改变控制功能的工业控制计算机,霓虹灯和流水灯的亮灭、闪烁时间及流动方向等,均可以通过PLC来达到控制的要求。

本课程设计根据课题上的5点要求,进行I/O口估算,并选择PLC型号、绘制流程图和设计梯形图。

以及编写程序清单、调试程序、修改程序并最终确定程序,最终实现课程要求。

在编写程序的时候用到了传送指令和位移指令,使程序变得更加简洁。

同时在单步控制的时候用到了计数器和比较指令,使程序简洁明了。

基本实现对霓虹灯的正确、简洁、稳定的控制。

关键词:广告屏;PLC控制;单步/连续控制;位移指令目录第1章引言 (1)1.1 课程设计内容和要求 (1)1.2 总体设计思路 (2)第2章霓虹灯PLC控制的系统总体方案设计 (2)2.1 设计原理及方案选择 (2)2.2所需元器件介绍 (2)2.3控制流程图设计 (2)2.4 I/O分配 (3)2.5 I/O接线图 (3)第3章软件设计 (3)3.1 单步/连续控制的实现 (3)3.2 连续控制的设计 (3)3.3单步程序的设计 (8)第4章调试说明 (8)4.1调试说明 (8)4.2调试要求 (8)4.3确定程序 (8)结论 (9)谢辞与设计总结 (10)附录1 梯形图 (11)附录2 语句表 (28)第1章引言1.1 课程设计内容和要求1. 霓虹灯广告屏装置PLC 控制梯形图的设计与调试该广告屏由8 根灯管和24 只流水灯组成,每4 只流水灯为一组,如图1所示:图 1 霓虹灯广告屏示意图2. 控制要求(1)该广告屏中间8 根灯管亮灭的时序为:第1 根亮→2 亮→3 亮→……→第8 根亮,时间间隔为1s,全亮后,显示10s,再反过来从8→7→……→1 按1s 间隔顺序熄灭,全灭后停亮2s;再从第8 根开始亮,顺序点亮7→6→……→1,时间间隔1s,显示5s,再从1→2→……→8 按1s 间隔顺序熄灭,全灭后停亮2s,然后重复运行,周而复始。

装配式建筑施工中的智能灯光控制系统安装与调试

装配式建筑施工中的智能灯光控制系统安装与调试

装配式建筑施工中的智能灯光控制系统安装与调试智能灯光控制系统在装配式建筑施工中扮演着重要的角色。

它能够提供个性化、节能和便利的照明方案,使得装配式建筑更加舒适和高效。

本文将重点介绍智能灯光控制系统的安装与调试过程。

一、智能灯光控制系统的基本组成智能灯光控制系统主要由以下几个部分组成:1. 控制器:负责接收用户输入和传达指令到各个照明设备,常见的有触摸屏、遥控器及智能手机应用程序等。

2. 照明设备:包括LED灯泡、荧光灯管等不同类型的照明设备,其亮度和颜色可以通过控制器进行调整。

3. 传感器:感知环境中的人员活动情况,根据不同场景提供自动化或手动化的照明方案。

常见传感器包括人体红外感应器、光强传感器等。

4. 通信网络:实现各个部件之间的联网功能,可以通过有线或无线方式连接。

二、智能灯光控制系统的安装步骤1. 设计规划阶段在开始安装智能灯光控制系统之前,需要进行设计规划。

根据建筑的用途和需求,确定照明区域、灯光布置及控制方式等。

此外,还需考虑供电线路的布置以及网络通信的需求。

2. 安装控制器与传感器首先,根据设计规划确定控制器和传感器的安装位置。

一般情况下,控制器应选择离主要操作区域近且易于操作的位置。

传感器则需要放置在合适的高度和角度以最大程度地感知到环境变化。

3. 连接照明设备将照明设备连接到控制器。

这包括线路连接、插座安装等步骤。

确保连接正确,并进行必要的电气测试以验证系统正常工作。

4. 网络配置与调试若系统采用联网方式,则需要进行网络配置和设置。

通过设置IP地址、子网掩码等参数,使得各个部件能够互相通信和实现远程操控。

完成网络设置后,对整个系统进行测试和调试,并确保各项功能正常运行。

三、智能灯光控制系统的调试方法1. 单元测试在完成每个组件的安装后,进行单元测试以确保其功能正常。

通过使用控制器或相应的工具操控照明设备,验证其开关、调光和颜色调节等功能是否符合要求。

2. 场景模拟测试将系统设置为不同的场景模式,如会议、休闲、工作等模式,并根据规划要求调整灯光效果。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
0
第一次移位后 VB10
76543210
10000
SM1.1
0
第二次移位后 VB10
76543210
10001
SM1.1
0
第三次移位后 VB10
76543210
10010
0
I0.1 SM1.1
1
第五次移位后 VB10
76543210
11000
1
I0.1 SM1.1
0
0
I0.1
第六次移位后 VB10
76543210
具备霓虹灯控 制系统的设计 、安装、调试 及故障处理能 力。
任务描述
要求:现有L1~L8共8盏霓 虹灯接于Q0~Q7,要求当I0.0 为ON时,霓虹灯L1~L8以正序 每隔1s轮流点亮,当L8亮后, 停2秒;然后,反向逆序每隔 1s轮流点亮,当L0再亮后,停 5s,重复上述过程。当I0.1为 ON时,霓虹灯停止工作。
循环移位举例
移位寄存器指令(SHRB)
DATA:移位寄存器的数据输入端 ,数据类型为BOOL(位); S_BIT:组成移位寄存器的最低位 ,数据类型为BOOL(位);
N:当N>0时为正向移位 当N<0时为反向移位
➢移位寄存器的数据类型无字节型、字型、双字型之分,移位寄存器的长度 N(≤64)由程序指定。
移位指令
➢被移位的数据是无符号的。 ➢在移位时,存放被移位数据的编程元件的移出端与特殊继电器SM1.1连接,移 出位进入SM1.1(溢出),另一端自动补0。 ➢移位次数N与移位数据的长度有关,如N小于实际的数据长度,则执行N次移 位。如N大于数据长度,则执行移位的次数等于实际数据长度的位数。 ➢移位次数N为字节型数据。
数据处理指令举例
数据处理指令程序流程图
循环移位指令
➢被移位的数据是无符号的。 ➢在移位时,存放被移位数据的编程元件的移出端既与另一端连接,又与特殊继 电器SM1.1连接,移出位在被移到另一端的同时,也进入SM1.1(溢出) 。 ➢移位次数N与移位数据的长度有关,如N小于实际的数据长度,则执行N次移 位。如N大于数据长度,则执行移位的次数等于实际数据长度的位数。 ➢移位次数N为字节型数据。
下一个元件。ENO可以作为下一个功能块的EN的输入 ,即几个功能块可以串联在一行中,只有前一个功能 块被正确执行,后一个功能块才能被执行。
数据处理指令
1
数据传送指 令
2
数据块传送 指令
3
移位和循环 指令
4
移位寄存器 指令
数据传送指令
数据传送指令的梯形图使用指令盒表示:指令操作码MOV,数据类型( B/W/DW/R),使能输入端EN,使能输出端ENO和操作数OUT,指令盒的操作 数输出不能为常数。 ENO可以作为下一个功能块的EN的输入,即几个功能块可以串联在一行中,只 有前一个功能块被正确执行,后一个功能块才能被执行。
项目5:霓虹灯控制系统设 计与安装调试
项目五:霓虹灯控制系统设计与安装调试
1
知识目标
2
技能目标
3
任务描述
4
任务资讯
5
任务实施
知识目标
1
掌握绘制 PLC编程的 方法;
2
掌握S7200系列PLC 存储区的使 用;
3
掌握使用 数据传送及 移位指令的 使用。
技能目标
具备使用STEP 7--Micro/WIN 软件调试PLC 控制系统的能 力;
任务资讯
功能指令的类型
资讯
移位指令
数据传送指令
霓虹灯的工作原理:
霓虹灯是一种低气压冷阳极辉光放电发光的光源。气体放电发光是 自然界的一种物理现象。通过气体放电使电能转化为五光十色的光谱线 。是霓虹灯工作的重要工作过程。在通常的情况下,气体是良好的绝缘 体他不能传导电流。但是在强电场、光辐射、高温加热条件下,气体分 子可能会发生分离,产生了自由移动的带电粒子,并在电场作用下形成 电流,使绝缘的气体成为良导体。这种电流通过气体的现象就被称为气 体放电过程。
功能指令
概念
为了满足工业控制的需要,PLC生产厂商为 PLC增加了过程控制、数据处理和特殊功能指令 ,这些指令我们统称为功能指令。
组成
➢ 功能块:表示功能指令的方框; ➢ 能流:人为假想的,从左母线流向右母线的能量流动
; ➢ EN:该输入端有能流时,功能指令才能执行; ➢ ENO:功能指令执行无错误,使能输出将能流传递给
10000
0
I0.1
0
I0.1
任务实施
I∕O分 配表
PLC的外 部接线
编程
下载程序 及调试
I∕O分配表
PLC的外部接线
根据任务描述及I/O分配表,画出PLC外部接线图 。
编程
利用指示灯1、2、3、4、5、6、7、8指示喷泉中水滴的运动状 态。合上启动按钮,按以下的规律显示:从1到8依次将灯点亮,用 灯光的亮灭来模拟水滴的运行状况。
参考程序:
任务总结
根据调试时的情况,对本次任务做一个总结 。
➢N>0时,为正向移位,即从最低位向最高位移位。N<0时,为反向移位,即从 最高位向最低位移位。
➢移位寄存器指令的功能是:当允许输入端EN有效时,如果N>0,则在每个EN 的前沿,将数据输入DATA的状态移入移位寄存器的最低位S_BIT;如果N<0, 则在每个EN的前沿,将数据输入DATA的状态移入移位寄存器的最高位。
➢移位寄存器的移出端与SM1.1(溢出)连接。
移位寄存器举例
例:移位寄存器指令的应用如图所示
I0.0 EN端 I0.1 Q0.0
例:移位寄存器指令的应用如图所示
SM1.1

第一次移位前 VB10
76543210
10000
SM1.1
0
第四次移位后 VB10
76543210
10100
0
I0.1
SM1.1
相关文档
最新文档
