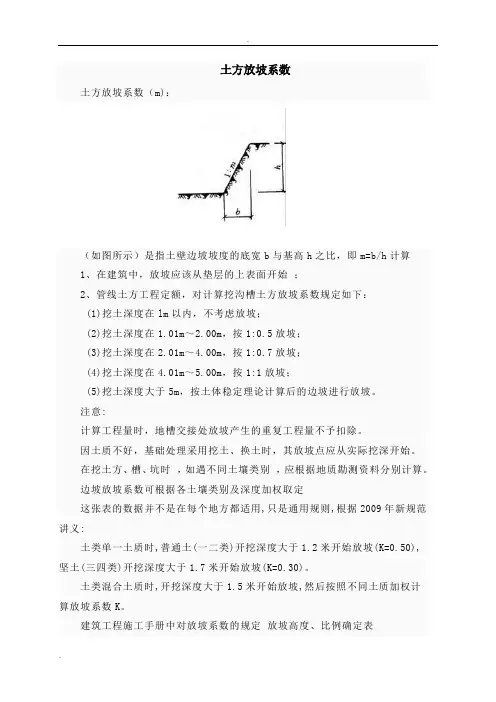

土方放坡系数
土方放坡系数(m):
(如图所示)是指土壁边坡坡度的底宽b与基高h之比,即m=b/h计算
1、在建筑中,放坡应该从垫层的上表面开始;
2、管线土方工程定额,对计算挖沟槽土方放坡系数规定如下:
(1)挖土深度在lm以内,不考虑放坡;
⑵挖土深度在 1.01m〜2.00m,按1:0.5放坡;
⑶挖土深度在 2.01m〜4.00m,按1:0.7放坡;
⑷挖土深度在 4.01m〜5.00m,按1:1放坡;
(5)挖土深度大于5m,按土体稳定理论计算后的边坡进行放坡
注意: 计算工程量时,地槽交接处放坡产生的重复工程量不予扣除。
因土质不好,基础处理采用挖土、换土时,其放坡点应从实际挖深开始。
在挖土方、槽、坑时,如遇不同土壤类别,应根据地质勘测资料分别计算。
边坡放坡系数可根据各土壤类别及深度加权取定
这张表的数据并不是在每个地方都适用,只是通用规则,根据2009年新规范讲义:
土类单一土质时,普通土(一二类)开挖深度大于1.2米开始放坡(K=0.50),坚土(三四类)开挖深度大于1.7米开始放坡(K=0.30)。
土类混合土质时,开挖深度大于1.5米开始放坡,然后按照不同土质加权计算放坡系数K 0
建筑工程施工手册中对放坡系数的规定放坡高度、比例确定表
土壤类别放坡深度规定
(m)
咼于宽之比
人工
挖土
机械挖土
坑内
作业
坑上
作业
' 、_ 二
超过1.20
1 : 1 : 1:
类土0.5 0.33 0.75
1 : 1 : 1 :
三类土超过1.50
0.33 0.25 0.67
1: 1 : 1: 1四类土超过2.00
0.25
0.10
0.33
注:1.沟槽、基坑中土壤类别不同时,分别按其土壤类别、放坡比例以不同
土壤厚度分别计算;
2.计算放坡工程量时交接处的重复工程量不扣除,符合放坡深度规定时
才能放坡,放坡高度应自垫层下表面至设计室外地坪标高计算。
体积计算公式
圆柱体:体积=底面积X高
长方体:体积=长乂宽X高
正方体:体积=棱长X棱长X棱长.
锥体:底面面积X高七
台体:V=[ S上+\(S上S下)+S下]h/3
球缺体积公式=n h2(3R-h)七
球体积公式:V = 4冗R3/3
棱柱体积公式:V = S底面xh = S直截面X|(l为侧棱长,h为高)棱台体积:V=〔 S1 + S2 +开根号(S1*S2 )〕/3*h
注:V:体积;S1 :上表面积;S2 :下表面积;h :高
挖方放坡系数及计算公式(1)挖方形或长方形地坑放坡工程量计算:计算公式:
V:(B1+2C+KH)X (B2+2C+KH)X H+1/ 3K2H3
式中:
V=挖土方体积(立方米);
H=地坑深虔度米);
B仁基础长度(米)
B2==基础宽度(米)
C= 工作面宽度(米)
«=坡度系数
1/3K 2 H3 =角锥体体积。
(2)挖圆形地坑放坡
算式:
V=1/3 n H(R1 2+R22+RIR2)
式中:V 一挖土体积(立方米)
H〜地坑深度(米)
R1 一坑底半径(米)
R2 一坑上口半径,R2=R1十KH(米)
K 一坡度系数
土方放坡计算公式
土石方工程一、人工平整场地:
S=S 底+2*L 外+16
二、挖沟槽:
1. 垫层底部放坡:
V=L*(a+2c+kH)*H
2. 垫层表面放坡
V=L*{(a+2c+KH 1)H1 +(a+2c)H 2}
三、挖基坑(放坡)
方形:V=( a+2c+KH)*( b+2c+KH)*H+1/3*K 2H3
圆形:v= n/3*h*(R 2+Rr+r2)
放坡系数
承台计算公式
1. 【AB+ab+(A+a)(B+b)】*h2/6+ABh1
1.基坑土方量计算
挖基坑多用于需全部大开挖的满堂基础、独立基础、设备基础等土方工程。
(1) 四面放坡基坑土方量计算
基坑土方量的计算可近似地按棱柱体 (即上下底为两个平行的平面,所有的顶点
都在两个平行平面上的多面体 )体积公式计算。
V=(1 W)H(A1+4A0+A2)⑴
式中V——四面放坡基坑土方量(体积)(m3);
H ——基坑深度 (m);
A1、A2――基坑上、下底面积(m2);
A0 ――基坑中截面((1吃)H处)面积(m2)。
(2)圆形放坡基坑土方量计算
圆形放坡基坑土方量按下式计算。
V=(1 七)TT H (R21+R1R2+R22) (2)
式中V ――圆形放坡基坑土方量(体积)(m3);
R1、R2 ――圆形基坑上、下底半径(m);
n——3.14;
H ――基坑深度(m)。
2. 基槽土方量计算
多用于建筑物的条形基础、渠道、管沟等土方工程量。
基槽土方量计算,可沿其长度方向分段进行计算,各段土方量之和,即为总土方量。
如该段内基槽横截面形状、尺寸不变时,其土方量即为该段横截面面积乘以该
段基槽长度,一般两边放坡按下式计算
V=H(B+mH)L (3)
式中V——两边放坡基槽该段土方量(体积)(m3);
H ――基槽深度(m);
B ――基槽槽底宽度(m);
L――该段基槽长度(m);
m ――坡度系数,m= C/H,当m=0,则表示基槽垂直开挖不放坡;
C --- 基槽一边坡底宽(m)。
如该段内横截面的形状、尺寸有变化时,也可近似地用棱柱体的体积公式按下式计算。
Vi=(1 W)Li(Ai1+4Aoi+Ai2)(4)
式中Vi——基槽该段土方量(体积)(m3);
Li ――该段基槽长度(m);
Ail、Ai2――该段基槽两端横截面面积(m2);
Aoi ――该段基槽中截面(1/2Li)面积(m2)。
THANKS !!!
致力为企业和个人提供合同协议,策划案计划书,学习课件等等
打造全网一站式需求
欢迎您的下载,资料仅供参考。
