高教杯全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编
第七届”高教杯“全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷
第七届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷第七届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名），完成后，文件夹压缩上传到指定位置。
各个零件、零件图、装配体及装配图分值为：1、建立各零件的三维模型共计：60分；2、将零件组装成行星减速器20分。
3、生产爆炸图10分；4、绘制两副零件图10分；5、绘制一副装配图20分；6、创建钣金模型并出钣金图30分。
第一题：按“行星减速器”各零件图的尺寸创建零件三维模型，将零件组装成装配体，并绘制出行星减速器的装配图。
一：行星减速器建模及组装要求：1、行星减速器共32种零件，除按要求需建模的9个零件之外，其余零件已给定STEP格式的三维模型或DWG图纸，行星减速器的装配示意图如下图所示，请按你认为正确的方式组装。
2、给定的三维模型中，零件1“连接法兰轴”有5处需按照装配图及其他零件的尺寸进行修改得到正确的三维模型，并绘制出尺寸形状正确的零件图。
3、根据给定的“挡板”DWG图纸进行二三维转换，将“挡板”DWG格式的文件转换成三维模型，并绘制出正确的零件图。
32 GB/T70-1985 内六角圆柱头螺钉M8x253 35 0.017 0.0514、爆炸图按零件拆、装顺序摆放，爆炸图中齿轮及齿圈应该有齿形，可采用相似画法创建（圆弧、样条曲线等），生产爆炸图后另存为JPG图像，放在考生文件夹下。
31 GB/T70-1985 内六角圆柱头螺钉M8x806 35 0.039 0.233二：“连接法兰轴”零件图、“挡板”零件图和行星减速器装配图的绘制请注意以下问题1、已给定DWG格式的图纸模板，幅面A3；比例自定；图线：粗实线0.5，细实线0.25；字体（仿宋）：字号3.5；箭头宽1，长3.3。
30 电机 1 22.475 22.475外购件2、装配图绘制采用所给行星减速器装配图的表达方法，完整、清晰地表达行星减速器的装配图，包括一组视图，必要的尺寸，技术要求，工作原理、标题栏和明细表。

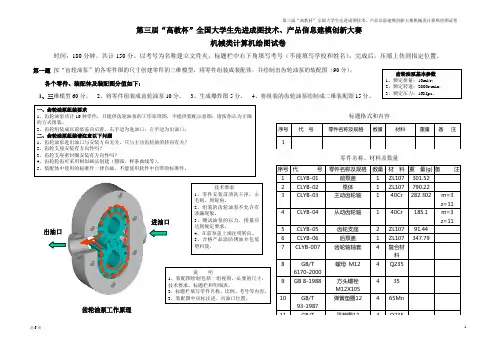

第三届先进成图大赛真题
第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。
齿轮油泵工作原理进油口
出油口
1、装配图绘制包括一组视图，必要的尺寸，
技术要求，标题栏和明细表。
2、标题栏填写零件名称、比例、考号等内容。
3、装配图中应标注进、出油口位置。
. .
说 明
1、φ42K7孔和φ26K7孔的倒角为C1。
2、φ26K7轴线相对于φ42K7轴线的平行度公差为0.015（必须标注在图中）。
3、左端面相对于φ42K7轴线的垂直度公差为0.015（必须标注在图中）。
4、标题栏填写零件名称、比例、材料、零件质量、考号。
第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。
建模20分，工程图20分）。
工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。
技术要求
1、未注铸造圆角R1-2。
2、外表面烤橘黄色漆。
左端面
第三题创建洗发水瓶的三维模型（20分）。
说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。
创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。
右下图为截面形状，随引导线变化。
主视图外形尺寸左视图外形尺寸
底面外形及尺寸。
最新第六届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷(高清版)
“碧芝”最吸引人的是那些小巧的珠子、亮片等，都是平日里不常见的。店长梁小姐介绍，店内的饰珠有威尼斯印第安的玻璃珠、秘鲁的陶珠、奥利的施华洛世奇水晶、法国的仿金片、日本的梦幻珠等，五彩缤纷，流光异彩。按照饰珠的质地可分为玻璃、骨质、角质、陶制、水晶、仿金、木制等种类，其造型更是千姿百态：珠型、圆柱型、动物造型、多边形、图腾形象等，美不胜收。全部都是进口的，从几毛钱一个到几十元一个的珠子，做一个成品饰物大约需要几十元，当然，还要决定于你的心意。“碧芝”提倡自己制作：端个特制的盘子到柜台前，按自己的构思选取喜爱的饰珠和配件，再把它们串成成品。这里的饰珠和配件的价格随质地而各有同，所用的线绳价格从几元到一二十元不等，如果让店员帮忙串制，还要收取１０％～２０％的手工费。
自制饰品一反传统的饰品消费模式，引导的是一种全新的饰品文化，所以非常容易被我们年轻的女生接受。“漂亮女生”号称全国连锁店，相信他们有统一的进货渠道。店内到处贴着“10元以下任选”，价格便宜到令人心动。但是转念一想，发夹2.8元，发圈4.8元，皮夹子9.8元，好像和平日讨价还价杀来的心理价位也差不多，只不过把一只20元的发夹还到5元实在辛苦，现在明码标价倒也省心省力。本套为高清版，建议用电脑打开，显示比例设置在230%左右。
2003年，上海市人均GDP按户籍人口计算就达到46700元，是1995年的2.5倍；居民家庭人均月可支配收入为14867元，是1995年的2.1倍。收入不断增加的同时，居民的消费支出也在增加。2003年上海居民人均消费支出为11040元，其中服务性消费支出为3369元，是1995年的3.6倍。

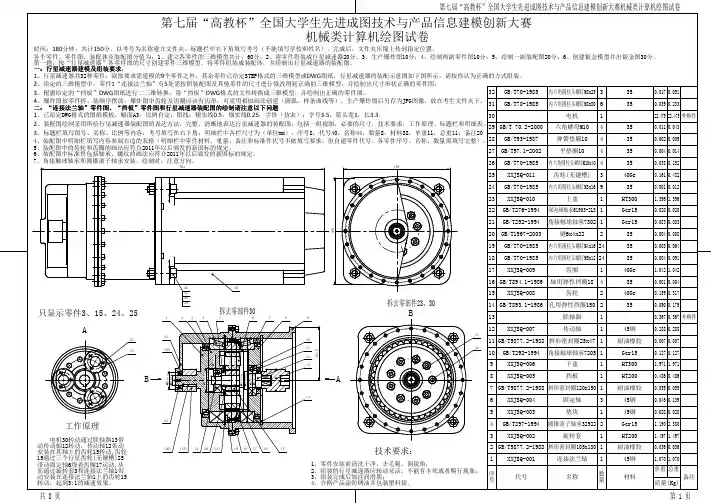

第七届”高教杯“全国大学生先进成图技术与产品信息建模创新大赛 机械类 计算机绘图试卷
O 25
O 31
0 -0.018
O 15
O 18
O 25
0 -0.008
O 18
Ra3.2
7
16
Ra3.2
A
Ra3.2
技术要求：
7 ±0.05 24 ±0.03 16 ±0.03
32 ±0.03
8.5 ±0.03 105.5
1.调质处理220-260HBW； 2.未注倒圆R1，倒角C0.5； 3.棱边去毛刺。
+0.040 0
O 150
O 130
3
+0.01 0
7 5 ±0.03
Ra0.8 Ra0.8
a O 0.015 A
6 189 10 50.5 ±0.015
6 14.5
技术要求：
112.3
1.铸件不允许有气孔、砂眼、裂纹等缺陷； 2.未注倒角C0.3。 序号 9 共8页 图号 XXJSQ-006 名称 下盖
502 189
0.051 0.233 22.475 外购件 0.043 0.009 0.014 0.152
25 24 23 22 21
189
XXJSQ-011 GB/T70-1985 XXJSQ-010 GB/T276-1994 GB/T292-1994 GB/T1567-2003 GB/T70-1985 GB/T70-1985 XXJSQ-009
齿轮(无键槽)
3
40Gr 35 HT300 Gcr15 Gcr15 35 35 35 40Gr 35 40Gr 35
0.161 0.482 0.001 0.012 1.396 1.396 0.020 0.020 0.083 0.083 0.004 0.008 0.003 0.064 0.004 0.091 1.042 1.042 0.001 0.004 0.159 0.317 0.090 0.179 0.367 0.367 外购件

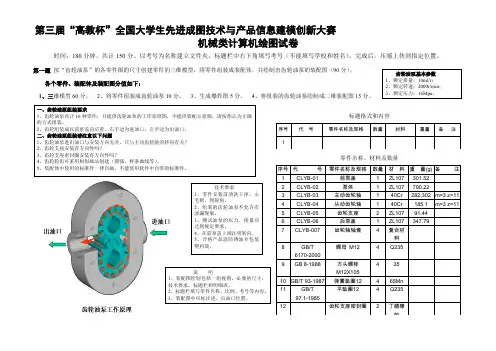

第三届“高教杯”机械类二维三维试题
第三届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。
1、装配图绘制包括一组视图，必要的尺寸，
技术要求，标题栏和明细表。
2、标题栏填写零件名称、比例、考号等内容。
3、装配图中应标注进、出油口位置。
. .
第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。
建模20分，工程图20分）。
工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。
第三题创建洗发水瓶的三维模型（20分）。
说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。
创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。
右下图为截面形状，
左视图外形尺寸
底面外形及尺寸。
高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题资料
“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题资料中国工程图学学会制图技术专业委员会编制目录1.第一届大赛机械类大纲 (1)2.第一届大赛建筑类大纲 (4)3.第二届大赛机械类大纲 (7)4.第二届大赛建筑类大纲 (10)5.第二届大赛水利类大纲 (12)6.第三届大赛机械类大纲 (14)7.第三届大赛建筑类大纲 (17)8.第三届大赛水利类大纲 (20)9.第一届大赛机械类试题 (22)10.第一届大赛建筑类试题 (26)11.第二届大赛机械类试题 (37)12.第二届大赛水利类试题 (46)13.第一届大赛机械类试题评分标准 (48)14.第二届大赛机械类试题评分标准 (51)15.第二届大赛建筑类试题评分标准 (53)16.第二届大赛水利类试题评分标准 (54)17.第一届大赛机械类大赛作品 (58)18.第一届大赛建筑类大赛作品 (63)19.第二届大赛机械类大赛作品 (67)20.第二届大赛建筑类大赛作品 (72)首届“中图杯”全国大学生先进制图技术与技能大赛机械类竞赛大纲根据教育部高等学校工程图学教学指导委员会和中国工程图学学会制图技术专业委员会联合下发的首届“中图杯”全国大学生先进制图技术与技能大赛的通知，现将机械类竞赛大纲进行了修改，其内容如下：计算机辅助设计(CAD)技术推动了产品设计和工程设计的革命，在各工程领域得到了广泛地应用。
计算机绘图与三维建模作为一种工作技能，有着强烈的社会需求，正在成为我国大学生就业中的新亮点。
而阅读和绘制零件工作图及装配图是工程技术人员的基本技能。
为此，教育部高等学校工程图学教学指导委员会和中国工程图学学会制图技术专业委员会决定举办2008年首届“中图杯”全国大学生先进制图技术与技能大赛。
一、竞赛内容1．根据零件轴测图，用尺规绘制零件工作图（90分钟）。
2．已知零件工作图，用AutoCAD2006绘制零件工作图（60分钟）。
3．三维数字建模（120分钟）。
第三届“高教杯”机械类二维三维试题
第三届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。
齿轮油泵工作原理进油口
出油口
1、装配图绘制包括一组视图，必要的尺寸，
技术要求，标题栏和明细表。
2、标题栏填写零件名称、比例、考号等内容。
3、装配图中应标注进、出油口位置。
. .
说 明
1、φ42K7孔和φ26K7孔的倒角为C1。
2、φ26K7轴线相对于φ42K7轴线的平行度公差为0.015（必须标注在图中）。
3、左端面相对于φ42K7轴线的垂直度公差为0.015（必须标注在图中）。
4、标题栏填写零件名称、比例、材料、零件质量、考号。
第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。
建模20分，工程图20分）。
工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。
技术要求
1、未注铸造圆角R1-2。
2、外表面烤橘黄色漆。
左端面
第三题创建洗发水瓶的三维模型（20分）。
说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。
创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。
右下图为截面形状，
主视图外形尺寸左视图外形尺寸
底面外形及尺寸。
第五届“高教杯”机械类计算机绘图试答案汇编卷及
第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。
蜗轮减速器示意图. .第二题 给出“砂轮头支架”的轴测图和部分视图创建零件的三维模型，并绘制出“砂轮头支架”的零件图（共40分。
建模20分，零件图20分）。
零件图要求：1、图纸幅面A3；材料HT200；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标要求标注；填写标题栏（考号填写在标题栏右下角）。
底面第三题创建节能灯的三维模型（20分）。
说明：节能灯螺口螺纹直径φ26，螺距6，圈数约3.5圈，螺纹牙型为R1.5圆弧；灯管：灯管螺旋线直径为φ40，节距为12，圈数为3圈，灯管直径φ7，其余尺寸参阅下图。
建模示意图及部分尺寸灯管螺旋线示意图及主要尺寸第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛计算机绘图评分一览表第一题“蜗轮减速器”的评分标准。
第二题“砂轮头支架”三维模型及工程图评分标准，第三题创建“节能灯”的三维模型（20分）。
计算机绘图总分评分标准说明第一题蜗轮减速器一、建模与装配1、蜗轮减速器每个零件的大小、结构都完成可得满分。
不然，按零件的完成度酌情扣分，最小分值0.5分。
2、蜗轮减速器装配：零件装配参考装配示意图，不能出现零件漏装和干涉现象（螺纹除外），每漏装一个零件扣1分，标准件每少一个零件扣0.5；干涉每处扣0.5分。
3、爆炸图应按主动齿轮轴的轴线方向、拆装顺序排列，排列顺序错误的，每处扣0.5分，最多扣2分。
二、装配图1、装配图表达应反映出零件之间的相互位置、连接形式及工作原理，应能看出各个零件的位置，齿轮支座及密封圈的方向等信息。
主视图3分、左视图3分全剖，增加一个断面图1分，轴承画错扣每处0.5分，最多扣1分；蜗轮、蜗杆画错扣每处0.5分，最多扣1分；螺纹画错扣0.5分2、尺寸标注应标注装配图中要求的五种尺寸（性能规格尺寸0.5分、配合尺寸2分（约15个）、安装尺寸1.5分（约12个）、外形尺寸1（（3个）分及其他重要尺寸）。
【VIP专享】第二届大赛试题
全国大学生先进成图技术及创新大赛参考资料中国工程图学学会制图技术专业委员会第二届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类竞赛试题
1.尺规绘图试题
全国大学生先进成图技术及创新大赛参考资料中国工程图学学会制图技术专业委员会2.二维绘图试题
全国大学生先进成图技术及创新大赛参考资料中国工程图学学会制图技术专业委员会
3.三维建模试题
一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。
2、阀体及阀盖上的螺纹采用修饰螺纹。
3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。
4、二维装配图、零件图的标题栏按规定填写。
单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。
二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：
1、阀体模型的体积=
阀盖模型的体积=
扳手模型的体积=
三、根据装配图将已建好的零件三维模型进行三维装配。
(6’)
四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。
(25’)
五、生成三维分解图，并渲染。
(4’)
六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。
(10’)。
第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛 机械类 计算机绘图试卷
第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。
以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。
完成后，压缩上传到指定位置。
蜗轮减速器示意图
. .
第二题 给出“砂轮头支架”的轴测图和部分视图创建零件的三维模型，并绘制出“砂轮头支架”的零件图（共40分。
建模20分，零件图20分）。
零件图要求：1、图纸幅面A3；材料HT200；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标要求标注；填写标题栏（考号填写在标题栏右下
角）。
底面
右端面
第三题创建节能灯的三维模型（20分）。
说明：节能灯螺口螺纹直径φ26，螺距6，圈数约3.5圈，螺纹牙型为R1.5圆弧；灯管：灯管螺旋线直径为φ40，节距为12，圈数为3圈，灯管直径φ7，其余尺寸参阅下图。
建模示意图及部分尺寸灯管螺旋线示意图及主要尺寸。
第三届 “ 高教杯” 全目大学生先进成图技术、产品信息建模创新大赛计算机绘图三维建模
- — - — - --+-�- — - — －勹一
屈
屋顶平面图 1: 100
第三届 “ 高教杯 ” 全目大学生先进成图技术、产品信息建模创新大赛 计算机绘图（三维建模部分）试题。总分： 100分时间： 120分钟 第3页，共4页
8.000
8.500
西立面图 1: 100
oooz
0 09IDDt
009l
3300
2200
0
O
0
O
Z
，土 L
f l
o o z
— 0 0
I芒
I
。。_0
I
O l
I
2
朴皇
0
0
0g0
_
11600 3000
肚
县ft!(娟）
3400
200
o o o z o o oEc
E
0
0 0 8 (
o o z 寸
D
O O L 9
． 。 。” I I
戏皂
，。I
I
I
o
O O t
o z 寸
6 6 8
l
9
渲染效果图命名保存为： ＂渲染＋考号” 。
oooolo
ooz
寸
¢200, 其伦住屑l 干
�
0 0 6 Z
oooz
OOL9
oooz
角居宦
一层平面图 1: 100
士0.000 V
1500
4800
第三届 “高教杯 ” 全目大学生先进成图技术、 产品信息建模创新大赛 计算机绘图（三维建模部分）试题。 总分： 100分时间： 120分钟 第2页， 共4页
3400
射(J/6
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号 1 2
代号
标题格式和内容
零件名称及规格 数量 材料
重量 备 注
零件名称、材料及数量
序号 代
号 零件名称及规格 数量 材 料 重 量(g) 备 注
1 CLYB-01
前泵盖
1 ZL107 301.52
2 CLYB-02
泵体
1 ZL107 790.22
3 CLYB-03
主动齿轮轴
1 40Cr 282.302 m=3 z=11
1、三维模型 60 分。 2、将零件组装成齿轮油泵 10 分。 3、生成爆炸图 5 分。 4、将组装的齿轮油泵绘制成二维装配图 15 分。
齿轮油泵基本参数 1、额定排量：10ml/r； 2、额定转速：2000r/min； 3、额定压力：16Mpa。
一、齿轮油泵组装要求 1、齿轮油泵共计 16 种零件，只提供齿轮油泵的工作原理图，不提供装配示意图，请按你认为正确 的方式组装。 2、齿轮组装成以前泵盖向后看，右手边为进油口，左手边为出油口。 二、齿轮油泵组装请注意以下问题 1、齿轮油泵进出油口与安装方向无关，只与主动齿轮轴的转向有关？ 2、齿轮支座安装有方向性吗？ 3、齿轮支座密封圈安装有方向性吗？ 4、齿轮轮齿可采用相似画法创建（圆弧、样条曲线等）。 5、装配体中使用的标准件一律自画，不能使用软件中自带的标准件。
共6页
主视图外形尺寸
左视图外形尺寸
底面外形及尺寸
6
近年“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编谢红太
第二届“高教杯”全国大学生先进图形技能与创新大赛
1.尺规绘图试题
机械类竞赛试题
共6页
7
近年“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编谢红太
2.二维绘图试题
共6页
2
近年“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编-谢红太
共6页
3
近年“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编-谢红太
共6页
4
近年“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编-谢红太
第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共 40 分。建模 20 分，工程图 20 分）。
近年“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编-谢红太
第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛 机械类计算机绘图试卷
时间：180 分钟，共计 150 分。以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。完成后，压缩上传到指定位置。
第一题 按“齿轮油泵”的各零件图的尺寸创建零件的三维模型，将零件组装成装配体，并绘制出齿轮油泵的装配图（90 分）。 各个零件、装配体及装配图分值如下：
35
10 GB/T 93-1987 弹簧垫圈12
4 65Mn
11
GB/T
平垫圈12
4 Q235
97.1-1985
12
齿轮支座密封圈 2 丁腈橡
胶
13
泵体密封圈
2 丁腈橡
胶
1
14
GB/T
ห้องสมุดไป่ตู้
圆柱销8X12
2
35
119.1-2000
近年“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编-谢红太
3.三维建模试题
一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。 2、阀体及阀盖上的螺纹采用修饰螺纹。 3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。 4、二维装配图、零件图的标题栏按规定填写。 单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。 二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题： 1、阀体模型的体积= 阀盖模型的体积= 扳手模型的体积= 三、根据装配图将已建好的零件三维模型进行三维装配。(6’) 四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。(25’) 五、生成三维分解图，并渲染。(4’) 六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。(10’)
技术要求 1、未注铸造圆角 R1-2。 2、外表面烤橘黄色漆。
左端面
共6页
5
近年“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编-谢红太
第三题 创建洗发水瓶的三维模型（20 分）。
说明：洗发水瓶壁厚 1mm，瓶口螺纹螺距 6，圈数 1.5，螺纹牙型 R1 圆弧。创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。右下图为截面形状， 随引导线变化。
4 CLYB-04
从动齿轮轴
1 40Cr 185.1 m=3 z=11
5 CLYB-05
齿轮支座
2 ZL107 91.44
6
CLYB-06
后泵盖
1 ZL107 347.79
7 CLYB-007
齿轮轴轴套
4 复合材
料
8
GB/T
螺母 M12
4 Q235
6170-2000
9 GB 8-1988 方头螺栓 M12X105 4
技术要求 1、零件安装前清洗干净，去 毛刺、到锐角。 2、组装的齿轮油泵不允许有 渗漏现象。 3、测试油泵的压力、排量应 达到规定要求。 4、在前泵盖上端注明转向。 5、合格产品涂防锈油并包装 塑料袋。
说明 1、装配图绘制包括一组视图，必要的尺寸， 技术要求，标题栏和明细表。 2、标题栏填写零件名称、比例、考号等内容。 3、装配图中应标注进、出油口位置。
工程图要求：图纸幅面 A3；材料 ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。
..
说明 1、φ42K7 孔和φ26K7 孔的倒角为 C1。 2、φ26K7 轴线相对于φ42K7 轴线的平行度公差为 0.015（必须标注在图中）。 3、左端面相对于φ42K7 轴线的垂直度公差为 0.015（必须标注在图中）。 4、标题栏填写零件名称、比例、材料、零件质量、考号。
共6页
8
近年“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编谢红太
共6页
9
近年“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编谢红太
共6页
10
近年“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编谢红太
共6页
11
近年“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题及答案汇编谢红太
