涡流检测试题
涡流现象及其应用检测试题(含答案和解释)
涡流现象及其应用检测试题(含答案和解释)1.7 涡流现象及其应用每课一练（粤教版选修3-2） 1．(双选)下列哪些仪器是利用涡流工作的( ) A．电磁炉 B．微波炉 C．金属探测器 D．电饭煲答案AC 2．(双选)变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是为了( ) A．增大涡流，提高变压器的效率 B．减小涡流，提高变压器的效率 C．增大铁芯中的电阻，以产生更多的热量 D．增大铁芯中的电阻，以减小发热量答案BD 解析不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，来减少电能转化成铁芯的内能，提高效率，是防止涡流而采取的措施． 3．下列关于涡流的说法中正确的是( ) A．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的 B．涡流不是感应电流，而是一种有别于感应电流的特殊电流 C．涡流有热效应，但没有磁效应 D．在硅钢中不能产生涡流答案 A 解析涡流就是一种感应电流，同样是由于磁通量的变化产生的． 4．如图8所示，金属球(铜球)下端有通电的线圈，今把小球拉离平衡位置后释放，此后关于小球的运动情况是(不计空气阻力)( ) 图8 A．做等幅振动 B．做阻尼振动 C．振幅不断增大D．无法判定答案 B 解析金属球在通电线圈产生的磁场中运动，金属球中产生涡流，故金属球要受到安培力作用，阻碍它的相对运动，做阻尼振动． 5．(双选)如图9所示是电表中的指针和电磁阻尼器，下列说法中正确的是( ) 图9 A．2是磁铁，在1中产生涡流 B．1是磁铁，在2中产生涡流 C．该装置的作用是使指针能够转动 D．该装置的作用是使指针能很快地稳定答案AD 解析这是涡流的典型应用之一．当指针摆动时，1随之转动，2是磁铁，那么在1中产生涡流，2对1的安培力将阻碍1的转动．总之不管1向哪个方向转动，2对1的效果总起到阻尼作用．所以它能使指针很快地稳定下来． 6．如图10所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是( ) 图10 A．先向左，后向右 B．先向左，后向右，再向左 C．一直向右 D．一直向左答案 D 解析根据楞次定律的“阻碍变化”知“来拒去留”，当两磁铁靠近线圈时，线圈要阻碍其靠近，线圈有向右移动的趋势，受木板的摩擦力向左；当磁铁远离时，线圈要阻碍其远离，仍有向右移动的趋势，受木板的摩擦力方向仍是向左的，故选项D正确． 7．(双选)如图11所示是高频焊接原理示意图．线圈中通以高频变化的电流时，待焊接的金属工件中就产生感应电流，感应电流通过焊缝处产生大量热量，将金属熔化，把工件焊接在一起，而工件其它部分发热很少，以下说法正确的是( ) 图11 A．交流电的频率越高，焊缝处的温度升高得越快 B．交流电的频率越低，焊缝处的温度升高得越快 C．工件上只有焊缝处温度升得很高是因为焊缝处的电阻小 D．工件上只有焊缝处温度升得很高是因为焊缝处的电阻大答案AD 解析交流电频率越高，则产生的感应电流越强，升温越快，故A项对．工件中各处电流相同，电阻大处产生热多，故D项对． 8．我们用作煮食的炉子有各种各样的款式，它们的工作原理各不相同．有以天然气、液化石油气等作燃料的，例如天然气炉；还有以直接用电热方式加热的，例如电饭锅，下面介绍的是以电磁感应原理生热的电磁炉．图12 如图12所示是描述电磁炉工作原理的示意图．炉子的内部有一个金属线圈，当电流通过线圈时，会产生磁场，这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质(或钢质)锅底内产生感应电流，由于锅底有电阻，所以感应电流又会在锅底产生热效应，这些热能便起到加热物体的作用从而煮食．电磁炉的特点是：电磁炉的效率比一般的炉子都高，热效率高达90%，炉面无明火，无烟无废气，电磁火力强劲，安全可靠．因为电磁炉是以电磁感应产生电流，利用电流的热效应产生热量，所以不是所有的锅或器具都适用．对于锅的选择，方法很简单，只要锅底能被磁铁吸住的就能用．适合放在电磁炉上烹饪的器具有不锈钢锅、不锈钢壶、平底铁锅；不适用的有陶瓷锅、圆底铁锅、耐热玻璃锅、铝锅、铜锅等． (1)在电磁炉加热食物的过程中涉及的物理原理有(回答三个即可)：①_________________________________________________________ _______________；②________________________________________________________________________；③_________________________________________________________ _______________. (2)电磁炉的锅不能用陶瓷锅、耐热玻璃锅的原因是____________________________；电磁炉所用的锅不能用铝锅、铜锅的原因是______________________． (3)在锅和电磁炉中间放一纸板，则电磁炉还能起到加热作用吗？为什么？答案(1)①电流的磁效应(或电生磁) ②电磁感应现象(或磁生电) ③电流的热效应(或焦耳定律) (2)不能产生电磁感应现象电阻率小，电热少，效率低(3)能起到加热作用．由于线圈产生的磁场能穿透纸板到达锅底，在锅底产生感应电流，利用电流的热效应起到加热作用． 9．如图13所示，在光滑水平桌面上放一条形磁铁，分别将大小相同的铁球、铝球和木球放在磁铁的一端且给它一个初速度，让其向磁铁滚去，观察小球的运动情况．图13 答案见解析解析(1)铁球将加速运动，其原因是铁球被磁化后与磁铁之间产生相互吸引的磁场力． (2)铝球将减速运动，其原因是铝球内产生了感应电流，感应电流的磁场阻碍相对运动． (3)木球将匀速运动，其原因是木球既不能被磁化，也不能产生感应电流，所以磁铁对木球不产生力的作用． 10．人造卫星绕地球运行时，轨道各处地磁场的强弱并不相同，因此，金属外壳的人造地球卫星运行时，外壳中总有微弱的感应电流．分析这一现象中的能量转化情形．它对卫星的运动可能产生怎样的影响？答案见解析解析当穿过人造卫星的磁通量发生变化时，外壳中会有涡流产生，这一电能的产生是由机械能转化来的．它会导致卫星机械能减少，会使轨道半径减小，造成卫星离地高度下降． 11．一金属圆环用绝缘细绳悬挂，忽略空气阻力，圆环可做等幅摆动，若在圆环正下方放置一条形磁铁如图14所示，圆环将如何运动．图14 答案见解析解析条形磁铁置于圆环正下方，圆环运动时，穿过圆环的磁通量保持为零不变，所以环中无感应电流，圆环仍做等幅摆动． 12．如图15所示，一狭长的铜片能绕O点在纸面平面内摆动，有界的磁场其方向垂直纸面向里，铜片在摆动时受到较强的阻尼作用，很快就停止摆动．如果在铜片上开几个长缝，铜片可以在磁场中摆动较多的次数后才停止摆动，这是为什么？图15 答案见解析解析没有开长缝的铜片绕O点在纸面内摆动时，由于磁场有圆形边界，通过铜片的磁通量会发生变化，在铜片内产生较大的涡流，涡流在磁场中所受的安培力总是阻碍铜片的摆动，因此铜片很快就停止摆动．如果在铜片上开有多条长缝时，就可以把涡流限制在缝与缝之间的铜片上，较大地削弱了涡流，阻力随之减小，所以铜片就可以摆动较多的次数．。

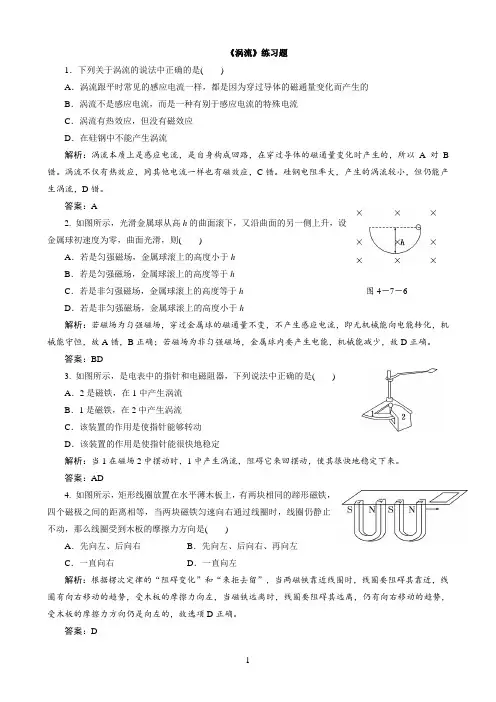

《涡流》练习题
《涡流》练习题1．下列关于涡流的说法中正确的是()A．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的B．涡流不是感应电流，而是一种有别于感应电流的特殊电流C．涡流有热效应，但没有磁效应D．在硅钢中不能产生涡流解析：涡流本质上是感应电流，是自身构成回路，在穿过导体的磁通量变化时产生的，所以A对B 错。
涡流不仅有热效应，同其他电流一样也有磁效应，C错。
硅钢电阻率大，产生的涡流较小，但仍能产生涡流，D错。
答案：A2. 如图所示，光滑金属球从高h的曲面滚下，又沿曲面的另一侧上升，设金属球初速度为零，曲面光滑，则()A．若是匀强磁场，金属球滚上的高度小于hB．若是匀强磁场，金属球滚上的高度等于hC．若是非匀强磁场，金属球滚上的高度等于h 图4－7－6D．若是非匀强磁场，金属球滚上的高度小于h解析：若磁场为匀强磁场，穿过金属球的磁通量不变，不产生感应电流，即无机械能向电能转化，机械能守恒，故A错，B正确；若磁场为非匀强磁场，金属球内要产生电能，机械能减少，故D正确。
答案：BD3. 如图所示，是电表中的指针和电磁阻器，下列说法中正确的是()A．2是磁铁，在1中产生涡流B．1是磁铁，在2中产生涡流C．该装置的作用是使指针能够转动D．该装置的作用是使指针能很快地稳定解析：当1在磁场2中摆动时，1中产生涡流，阻碍它来回摆动，使其很快地稳定下来。
答案：AD4. 如图所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是()A．先向左、后向右B．先向左、后向右、再向左C．一直向右D．一直向左解析：根据楞次定律的“阻碍变化”和“来拒去留”，当两磁铁靠近线圈时，线圈要阻碍其靠近，线圈有向右移动的趋势，受木板的摩擦力向左，当磁铁远离时，线圈要阻碍其远离，仍有向右移动的趋势，受木板的摩擦力方向仍是向左的，故选项D正确。
涡流第二章测试题
5.什么叫试验线圈的视在阻抗？它在涡流检测中有何作用？
答：当两个线圈耦合时，原线圈通过交变电流，由于互感 的作用，会在闭合的副线圈中产生电流；同时，这个电流 又通过互感的作用，影响原线圈中电流与电压的关系。这 种影响可以用副线圈电路中的阻抗通过互感折合到原线圈 电路中的折合阻抗来体现。我们把折合阻抗和原线圈本身 的阻抗合起来，称为视在阻抗。有了视在阻抗的概念后， 就可以认为原电路中电流或电压的变化，是由于电路中视 在阻抗的变化所引起的。因此，只要根据电路中视在阻抗 的变化，推知副线圈对原线圈的效应，并根据这种效应， 推知副线圈电路中阻抗变化。因为受检试件可以看作一卷 平面线圈的叠合块，如果用受检试件代替副线圈，上述耦 合线圈视在阻抗的讨论，就能够近似地应用于涡流检测试 验线圈与受检试件耦合的情况。
6.如右图所示的阻抗平面上，横坐标 给出的是（Ｂ）: A．绝对导电率；B．归一化电阻； C．绝对电感；D．归一化电感
7.参看上题图，假定试验在f/fg=1上进行。由于合金混料， 在线圈中插入的一个新试样的电导率为原来材料导电率 的4倍，此时f/fg变为（Ｂ）: A．1/4；B．4；C．16；D．不变 8磁导率小于真空磁导率的材料叫做 （Ａ）: A．抗磁性材料；B．铁磁性材料； C．顺磁性材料；D．磁性材料 9.如果试验频率增大而场强不变，则表 面涡流密度（Ｂ）: A．减小；B．增大；C．不变；D．以 上都可能 10.由右图看出,当频率比(f/fg)为多少 时表面下裂纹的涡流显示最大？(Ａ) A．＜6；B．15；C．50；D．15
11.由上题图可以看出,频率(f/fg) 在什么情况下,表面下裂纹的信号 振幅增大？(BＢ) A．保持不变；B．减小； C．增大； D．以上都不是
1Hale Waihona Puke .由一次绕组和二次绕组组成的 试验线圈中，二次线圈两端的电 压是什么的函数？（Ｄ） A．材料磁导率； B．试验频率； C．物体几何形状；D．以上都是 13.影响涡流试验的试样的三个主要参数是（Ｃ） A．电导率、频率和材料几何形状； B．密度、磁导率和频率； C．电导率、磁导率和材料的几何形状； D．热导率、电导率和磁导率
初中高级涡流试题
选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案）1.对下述工件可采用涡流检测的是(d)a)铝合金锻件的热处理质量 b)碳钢的材料分选 c)导电材料的表面缺陷 d)以上都可以2.在下面几个检测对象中指出能用涡流检测的对象（e）a.铝铸件表面裂纹b.钢表面淬火硬度不均匀度c.铸钢中心部位孔穴d.钢焊缝的母材与熔敷金属界面e.除c以外都可以3.在下面几个检测对象中指出能用涡流检测的对象（d）a.金属表面涂层厚度的测定b.钢的剩磁磁通密度的测定c.碳钢钢种的鉴别d.除b以外都可以4.在下面几个检测对象中指出能用涡流检测的对象（e）a.有机玻璃管b.铝管c.石墨管d.奥氏体钢管e.除a以外都可以5.涡流试验的原理是（Ｂ）:A．磁致伸缩；B．电磁感应；C．压电能量转换；D．磁通势6.涡流检测技术可以用来测量（Ｄ）:A．涂层厚度；B．镀层厚度；C．薄板厚度；D．以上都是7.涡流检测法最常用于(e):a)结构陶瓷材料 b)黑色金属材料 c)有色金属材料 d)石墨材料 e)B和C8.涡流检测的原理是(c):a)磁致伸缩 b)压电能量转换 c)电磁感应 d)电致伸缩9.涡流检测的原理是(c):a)磁致伸缩 b)压电效应 c)电磁感应 d)磁畴转动10.从原理上讲,下列材料中不能采用涡流检测的是(a):a)玻璃钢 b)工具钢 c)不锈钢 d)轴承钢11.下面哪种频率产生的涡流渗透深度最大?(c):a)1MHz b)100Hz c)10KHz d)10MHz12.用来描述试样与探头线圈之间距离变化引起电磁耦合变化所产生的影响的术语是（Ｄ）A．填充系数；B．边缘效应；C．端头效应；D．提离效应13.用来描述在非常高的频率下涡流仅限于导体极薄外层流动的现象的术语是（Ａ）A．趋肤效应；B．高频滤波；C．低频滤波；D．以上任一个14.IACS是下面哪一条的公认缩写？（Ｄ）A．感应交流电系统；B．感应激发比较系统；C．内加电流系统；D．国际退火铜单位制15.表示阻抗的常用符号是：（Ａ）:A．Z；B．X L；C．R；D．Xc16.表示电导率的常用符号是：（Ｂ）:A．μ；B．ρ；C．X1；D．R17.表示磁导率的常用符号是：（Ａ）:A．μ；B．X1；C．ρ；D．R18.材料中的磁感应强度常用什么表示？（Ｃ）:A．符号μ；B．符号φ；C．字母B；D．字母H19.涡流试验线圈的磁化力通常用什么表示？（Ｄ）:A．符号μ；B．符号φ；C．字母B；D．字母H20.将一个磁性材料放于加有磁化力（H）的区域中时，材料中的磁感应强度（B）是以哪种方式产生的？（Ａ）A．感应；B．传导；C．热传输；D．磁畴移动21.界限频率f g是指试样内电磁场函数的自变量等于多大时的频率？（Ｂ）:A．6.25；B．1；C．0.37；D．022.特征频率fg是指试件内电磁场函数的自变量等于多大时的频率?(c)：a)0 b)1/e c)1 d)21/223.具有任何电导率和磁导率的矩形、圆柱形和球形等对称形材料的阻抗图已通过数学计算推导出来并通过实验得到验证。
涡流检测练习题
涡流检测练习题涡流检测是一种非接触性的无损检测方法，通过感应涡流的电磁场变化来判断被测物体的表面缺陷。
它被广泛应用于工业领域，特别是金属材料的质量控制和缺陷检验。
下面是一些涡流检测练习题，帮助读者更好地理解和掌握这一技术。
练习题一：涡流检测原理涡流检测是利用物体中的感应涡流对外界交变磁场的反应进行检测的技术。
请简要描述涡流检测的原理和步骤。
练习题二：涡流传感器涡流传感器是进行涡流检测的重要工具。
请列举几种常用的涡流传感器，并简要介绍它们的特点和应用领域。
练习题三：涡流检测应用涡流检测在工业领域有广泛的应用，例如金属材料的缺陷检测、表面硬化深度测量以及轴承和管道的质量控制等。
请列举三个应用实例，并分别阐述涡流检测在该应用领域中的重要性和具体操作方法。
练习题四：涡流检测与其他无损检测方法的比较涡流检测是一种高灵敏度、高精度的无损检测方法。
与其他常见的无损检测方法相比，它有哪些优势和不足之处？请结合实际案例进行比较分析。
练习题五：涡流检测的发展趋势随着科技的不断进步，涡流检测技术也在不断发展。
请根据自己的观察和了解，对涡流检测的发展趋势进行预测，并阐述你的理由。
练习题六：涡流检测的挑战与解决方案涡流检测虽然在工业领域取得了广泛的应用，但仍面临一些挑战，例如对复杂几何形状的物体进行检测时存在难题。
请以该挑战为例，提出你认为的解决方案，并阐述其可行性和优势。
练习题七：涡流检测的故障排除在实际应用中，涡流检测仪器可能会出现一些故障，例如传感器损坏或电源故障等。
请列举三种可能出现的故障情况，并提出相应的排除方法。
练习题八：涡流检测的实验操作为了更好地理解涡流检测，进行一些实验操作是必要的。
请说明一种基于涡流检测的实验操作步骤，包括准备材料、仪器设置以及实验结果的分析和判断。
练习题九：涡流检测的未来应用前景涡流检测作为一种高效、精确的无损检测方法，其在未来的应用前景非常广阔。
请对涡流检测的未来应用进行展望，并对其在某领域中的应用效果和影响进行分析。
涡流检测题库
二级试题G001．涡流检测的最基本根源是基于物体的：A．导磁体B．传光性C．导电性D．传声性G002．从原理上讲，下列材料中可采用涡流检测的是：Ａ．玻璃B．陶瓷C．水晶D．石墨G003．从原理上讲，下列材料中不能采用涡流检测的是：Ａ．玻璃钢B．不锈钢C．工具钢D．轴承钢G004．涡流检测技术主要适应于导电材料的：Ａ．中心探伤B．内部探伤C．表面及近表面探伤D．整体探伤G005．对金属圆棒材，涡流探伤较难探出的是：Ａ．表面裂纹B．近表面夹杂C．棒材中心小缩孔D．以上都是G006．为了区分各种因素对涡流的影响，在涡流探伤仪中应特别重视：Ａ．信号放大B．信号处理C．信号显示D．信号报警G007．涡流技术能适应导电材料探伤的温度是：Ａ．常温（-10~+40℃）Ｂ．高温（+800~1200℃）Ｃ．中温（+100~800℃）Ｄ．以上均可G008．对截面材料为三角形、六角形、正方形等导电异形体，涡流探伤：Ａ．全不能采用Ｂ．全能采用Ｃ．某一种能采用Ｄ．有两种能采用G00 9．再通有交变电流的线圈中放入导电试件时，则在试件中就会有涡流：Ａ．感应出Ｂ．反射出Ｃ．扩散出Ｄ．激发出G010．在涡流探伤中，试件中感生出的涡流方向是：Ａ．增加激励磁场的变化Ｂ．阻碍激励磁场变化Ｃ．与激励磁场变化无关Ｄ．与激励场强绝对值有关G011．金属线材在进行涡流探伤时，一般采用的探头型式是：Ａ．混合式Ｂ．穿过式Ｃ．旋转式Ｄ．扫描式G012．用涡流点探头进行涡流探伤，能适应于：Ａ．金属细丝Ｂ．钢丝绳Ｃ．方坯内部Ｄ．板材表面G013．已装于冷凝器中的铜管如采用涡流探伤，应选用的探头型式是：Ａ．扇形Ｂ．穿过式Ｃ．点式Ｄ．内插式G014．钢、铜、铝三种金属的导电率应符合如下关系：Ａ．δ钢>δ铜>δ铝Ｂ．δ铝>δ铜>δ钢Ｃ．δ铜>δ铝>δ钢Ｄ．δ钢>δ铝>δ铜G015．钢、铜、铝三种金属的电阻率应符合如下关系：Ａ．ρ钢>ρ铝>ρ铜Ｂ．ρ铜>ρ铝>ρ钢Ｃ．ρ铝>ρ钢>ρ铜Ｄ．ρ钢>ρ铜>ρ铝G016．材料的电阻率和导电率的关系是：Ａ．成正比Ｂ．成反比Ｃ．无关系Ｄ．相等G017．在涡流探伤时，既有涡流磁场存在，也存在磁畴形成的自发磁场的材料是：Ａ．有色金属Ｂ．稀有金属Ｃ．铁磁金属Ｄ．贵金属G018．铁磁材料的磁导率µ可用下述公式计算：Ａ．µ=HB Ｂ．µ=B/H Ｃ．µ=H/B Ｄ．µ=H+BG019．钢材中的磁导率µ的数值是：Ａ．恒定值Ｂ．1 Ｃ．一个随磁场强度变化的变量Ｄ．0G020．紫铜的相对磁导率μr是：Ａ．0 Ｂ．无穷大Ｃ．约为1 Ｄ．无穷小G021．在涡流探伤时，试件中的涡流将：Ａ．集中于试件中心Ｂ．在试件中均匀分布Ｃ．主要集中于试件表面Ｄ．以上全不对G022．在相同激励频率之下，铝、铜、银三种金属的渗透深度应符合：Ａ．δ铝>δ铜>δ银Ｂ．δ铜>δ铝>δ银Ｃ．δ银>δ铜>δ铝Ｄ．δ铝>δ银>δ铜G023．在相同激励频率之下，同一钢试件，磁饱和前后的渗透深度应符合：Ａ．δ前>δ后Ｂ．δ前=δ后Ｃ．δ前<δ后Ｄ．δ前=2δ后G024．对同一导电试件，若激励频率提高到原来的九倍，即f2=9f1。
涡流检查习题集
《电磁检测技术》课程组编南昌航空大学自动化学院测控技术与仪器系2007年2月一、判断：（在题括号内正确划“√”，错误划“×”）1、涡流检测基于电磁感应的原理。
（）2、涡流检测中的电磁场属于稳恒电磁场。
（）3、在分析涡流场时是将波动方程中位移电流项忽略而得到导体中的涡流方程式。
（）4、当平面电磁场作用于半无限平面导体，随着深入导体距离的增加，磁场幅值做指数衰减，相位滞后。
（）5、涡流进入导体后衰减因子为。
（）6、在平面电磁场作用于半无限平面导体的模型中，涡流和磁场的衰减规律是一致的。
（）7、涡流（或磁场）的渗透（趋肤）深度是指它们对导体作用的一种深度的描述。
（）8、涡流渗透深度是指涡流在导体中能够达到的深度。
（）9、涡流渗透深度是衰减因子的倒数。
（）10、涡流渗透深度的表达式是（）式中：f：涡流的试验频率；μr：导体的相对磁导率；σ：导体的电导率s/m。
11、在由载流螺管线圈的电磁场作用于穿过线圈的导电圆柱体模型中，涡流、磁场的衰减是沿着导体的半径方向。
（）12、在穿过式的模型中磁场和涡流的衰减是一致的。
（）13、在穿过式的模型中导体轴线上的涡流密度恒为零。
（）14、在涡流检测中，涡流频率f、电导率σ、磁导率μr越大，涡流、磁场的渗透深度也越大。
（）μσπfσμδrf/503=15、涡流检测中其他条件不变，频率增大则趋肤效应越显著。
（）16、涡流检测只适用于顺磁性材料。
（）17、在相同激励条件下，铁磁材料饱和后其趋肤效应比铜显著。
（）18、涡流检测中，其它条件不变，电阻率增大则涡流渗透深度也增大。
（）19、电导率的国际退火铜标准单位以（％IACS）表示，它与国际单位制（MS/m）的换算关系：1MS/m=1.7241％IACS。
（）20、涡流检测中涡流的磁场和方向总是与产生它的激励磁场反向的。
（）21、穿过式线圈对管棒材上的周向裂纹非常敏感。
（）22、放置式线圈的提离效应可以用来测量金属板厚。
涡流课习题集
涡流课习题集习题1.涡流检测技术可以用来测量，涂层厚度、镀层厚度、薄板厚度。
（√）2.填充系数和提离最好保持不变，因为填充系数或提离变化会使工作频率漂移（√）3.填充系数最大，检测灵敏度最高，当填充系数减小时检测灵敏度随之减少( √)4.用来描述试样与探头线圈之间距离变化引起电磁耦合变化所产生的影响的术语是提离效应。
5.点探头的直径越小，提离效应越大。
（√）6.点探头的直径越大，提离效应越小。
（√）7.填充系数永远小于1，最大填充系数接近1。
（√）8.增大实验仪器的放大倍数，能够用来改善信噪比。
（?）9.用来校准仪器和评定试验结果的试样叫做标准对比试样。
（√）10.最靠近线圈的检测试件表面上的涡流强度为100%，当检测试件内部涡流密度减少到37%的那一点距表面的距离就叫做“标准渗透深度”。
（√）11.同一缺陷在钢管外壁上产生ET信号的相位要比其在内壁上产生的ET信号的相位超前（√）12.自比差动式线圈能抑制钢管轴向的（微小）波动（√）13.磁饱和方法能抑制铁磁性试样的（磁导率）波动产生的噪声（√）14.将下图两个绕组联线，使之构成差动线圈（）15.在ET中选用（相位）报警方式比采用纯幅值报警方式探折叠缺陷检出率高（√）16.为了对纵向裂纹进行检测应优先选用点式旋转线圈（√）17.钢管涡流探伤出现的伪信号，与钢管本身内在因素无关。
（?）18.使用他比穿过式线圈检测钢管时，在探伤时还可以发现钢管直径的变化（√）19.使用他比穿过式线圈检测钢管时，可以对管轴线方向从头到尾深度和宽度相等的裂纹能够检测出来。
（√）20.当钢管表面比较粗糙时，涡流探伤应考虑使用更低的激励频率。
（√）21.在钢管自动涡流探伤中，调节涡流探伤仪的滤波档位是为了适应不同的探伤速度（√)22.激励绕组通入的电流是直流电（?）23.测量绕组采用一个绕组进行工作的检测线圈称绝对式线圈。
( √ )24.激励绕组和测量绕组共用同一个绕组，自感式线圈。
涡流试题
是非判断题（在每题后面括号内打“X”号表示“错误”，画“○”表示正确）1.涡电流检测法适用于任何材料( )2.涡电流检测法适用于金属导电材料( )3.磁性材料一般使用磁特性测量进行材质分析。
（）4.利用电磁耦合效应，可以测定磁性金属基体上的各种膜层厚度。
（）5.非磁性材料，一般使用电导率测量进行材质分析。
（）6.导电材料可分为铁磁性材料和非铁磁性材料。
（）7.涡流检测不适用导电材料的表面和近表面检测。
（）8.利用涡流检测方法进行检测，不仅应具有涡流仪器和探头，而且被检测试件必须具备能导电的性能。
（）9.利用涡流检测的厚度效应，可以测量薄板板厚。
（）10.涡流检测是以电磁感应原理为基础的。
（）11.涡流的渗透能力与电导率（σ）、磁导率（μ）、激励频率（f）以及线圈与试件之间的距离有关。
（）12.涡流是在导体中用交变磁场方式感应出来的环电流。
（）13.涡流检测是根据检测线圈的阻抗变化来检测试件的材质变化。
（）14.涡流检测与超声检测一样，都需要耦合剂。
（）15.涡流检测不需要耦合剂。
（）16.检验铁磁性材料时，通常使用比较低的频率，这是因为这些材料的透入深度小。
（）17.利用提离效应可以测量导电基体上非金属涂层的厚度。
（）18.提离肯定会使漏磁信号振幅减少。
（）19.利用提离效应，测定非磁性基体金属上的绝缘涂层厚度时，一般使用较低的试验频率。
（）20.填充系数和提离最好保持不变，因为填充系数或提离变化会使工作频率漂移。
（）21.线圈通常与被检材料接触，当小量提离变化将会产生阻抗的变化。
（）22.在相同激励条件下，铁磁材料饱和后其趋肤效应比铜显著。
（）23.由于受趋肤效应影响，所以涡流检测仅仅能用于检测材料表面某些物理性能。
（）24.试验线圈的感抗是阻抗的最重要分量之一，它取决于频率和线圈电感。
（）25.涡流检测时，线圈阻抗增大会使通过线圈的电流增大。
（）26.铁磁性材料涡流检测时，为减少不相关显示，一种方法是用直流饱和线圈使试样饱和。
(完整word版)涡流检测考题汇编(word文档良心出品)
选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案）1.目前工业上常用的涡流测厚仪利用的是(b):a.趋肤效应b.提离效应c.边缘效应d.都不对2.涡流检测的基本原理是（b）：a.磁致伸缩b.电磁感应c.电压能量转换d.磁动势3.用旋转探头式涡流仪试验时，校准标准可用来(Ｄ)A．产生一个与缺陷深度相应的显示；B．检查仪器重复性是否发生漂移；C．检查探头线圈是否损坏；D．以上都是4.涡流试验系统中，使用机械操纵设备的明显好处是可以减少哪种因素引起的误差？（Ｂ）A．仪器漂移；B．提离；C．趋肤效应；D．以上都不是；E．以上都是5.在铁磁性材料涡流试验中，直流饱和磁场可由哪种装置供给？（Ｃ）A．围绕式螺线管；B．磁轭；C．A和B；D．以上都不是6.涡流系统中的传感无件可以是下面哪一种？(Ｄ)A．差动线圈的二次绕组；B．绝对线圈；C．单绕组线圈；D．以上都是7.在一个涡流线圈系统中，当传感线圈放于激励线圈附近时，会发生下面哪一种情况？（Ｅ）A．穿过两个线圈的磁通量差不多相同；B．来自任一线圈的信号均可用来提供关于试样的信息；C．这种排列对小缺陷不灵敏；D．以上都是；E．A和B8.下列哪种试验线圈系统检测管材的小缺陷最好？（Ｃ）:A．围绕线圈；B．内部探头线圈；C．表面探头线圈；D．A和B9.使用具有椭圆显示装置的检验系统时，施加在示波器垂直输入器垂直输入端的信号与施加在水平输入端的信号的关系如下(Ｂ)A．垂直信号是经解调的，而水平信号不是；B．垂直信号和水平信号频率相同；C．垂直信号和水平信号相位总是相同的；D．以上都不是。
10.在线圈的电磁场中放一个导电物体会减小感抗分量。
其原因是：（Ｃ）A．二次电磁场与一次电磁场同相；B．二次电磁场与一次电磁场相位差90°；C．两个电磁场分量之间的相位角总是大于90°，因而使一次电磁场部分抵消；D．二次电磁场与一次电磁场相位差180°，因此产生一个大的相位移11.调制系统中，滤波器用来（Ｃ）A．放大裂纹或其它缺陷信号；B．减少信噪比；C．消除试样电导率和磁导率少量不规则变化的影响；D．从磁导率变化中分离出电导率变化12.调制分析中，常用的显示类型是：（Ｃ）:A．阴极射线管；B．模拟量表；C．图表记录仪；D．数字伏特计13.在线性时基设备中，哪一种类型的信号施加在水平偏转板上？（Ｃ）:A．正弦电压；B．方波电压；C．锯齿波电压14.只显示试验线圈总阻抗数值变化的涡流试验仪器（Ｄ）A．不能用来分选直径不同、化学成分相同的铝棒；B．一般用来测量铸管的壁厚变化；C．不使用阴极射线管显示器；D．对尺寸变化比电导率的变化灵敏15.在高速检验中,为了检验一个不重复的缺陷显示,使用哪种类型的示波器最好?(a)a.存储型b.取样型c.短余辉型d.双线型16.为了隔离外部的射频场，试验线圈最有效的屏蔽材料是（Ｃ）:A．玻璃纤维；B．奥氏体不锈钢；C．铜；D．黄铜17.为使流过线圈的电流最大，电容器应如何调整？（Ｃ）A．使容抗等于发生器阻抗；B．使容抗最小；C．使容抗等于感抗；D．使容抗最大18.使用一次～二次线圈系统时，为了抑制二次线圈中感应的一次线圈信号，可以（Ｄ）A．使用一个差动式二次线圈；B．在感应的信号中加一个相位差180°的信号；C．从感应信号中减去一个同相信号；D．以上任意一种19.哪种因素对反射型线圈发射信号和反射信号之间的相位移没有影响（假定零件是非铁磁性的）？（Ｂ）A．试样的电导率；B．发射信号的大小；C．试样的厚度；D．试样中存在缺陷20.下面哪一种方法不能用来改善信噪比？（Ｂ）A．将试验频率变为可使噪声减小的频率；B．增大试验仪器的放大倍数；C．改善填充系数；D．仪器中加滤波电路21.试验线圈的感抗是阻抗最重要的分量之一，它取决于（Ｅ）A．频率、线圈电感、线圈电阻；B．仅取决于线圈电感；C．仅取决于线圈电阻和电感；D．仅取决于频率和线圈电阻；E．仅取决于频率和线圈电感22.用导电材料或磁性材料屏蔽试验线圈的目的是（Ｄ）A．使电磁场成形；B．提高灵敏度；C．提高分辩力；D．以上都是；E．以上都不是。
无损检测涡流检测二级考核题库
二级试题（严禁刊登）G001．涡流检测的最基本根源是基于物体的：A．导磁体B．传光性C．导电性D．传声性G002．从原理上讲，下列材料中可采用涡流检测的是：Ａ．玻璃B．陶瓷C．水晶D．石墨G003．从原理上讲，下列材料中不能采用涡流检测的是：Ａ．玻璃钢B．不锈钢C．工具钢D．轴承钢G004．涡流检测技术主要适应于导电材料的：Ａ．中心探伤B．内部探伤C．表面及近表面探伤D．整体探伤G005．对金属圆棒材，涡流探伤较难探出的是：Ａ．表面裂纹B．近表面夹杂C．棒材中心小缩孔D．以上都是G006．为了区分各种因素对涡流的影响，在涡流探伤仪中应特别重视：Ａ．信号放大B．信号处理C．信号显示D．信号报警G007．涡流技术能适应导电材料探伤的温度是：Ａ．常温（-10~+40℃）Ｂ．高温（+800~1200℃）Ｃ．中温（+100~800℃）Ｄ．以上均可G008．对截面材料为三角形、六角形、正方形等导电异形体，涡流探伤：Ａ．全不能采用Ｂ．全能采用Ｃ．某一种能采用Ｄ．有两种能采用G00 9．再通有交变电流的线圈中放入导电试件时，则在试件中就会有涡流：Ａ．感应出Ｂ．反射出Ｃ．扩散出Ｄ．激发出G010．在涡流探伤中，试件中感生出的涡流方向是：Ａ．增加激励磁场的变化Ｂ．阻碍激励磁场变化Ｃ．与激励磁场变化无关Ｄ．与激励场强绝对值有关G011．金属线材在进行涡流探伤时，一般采用的探头型式是：Ａ．混合式Ｂ．穿过式Ｃ．旋转式Ｄ．扫描式G012．用涡流点探头进行涡流探伤，能适应于：Ａ．金属细丝Ｂ．钢丝绳Ｃ．方坯内部Ｄ．板材表面G013．已装于冷凝器中的铜管如采用涡流探伤，应选用的探头型式是：Ａ．扇形Ｂ．穿过式Ｃ．点式Ｄ．内插式G014．钢、铜、铝三种金属的导电率应符合如下关系：Ａ．δ钢>δ铜>δ铝Ｂ．δ铝>δ铜>δ钢Ｃ．δ铜>δ铝>δ钢Ｄ．δ钢>δ铝>δ铜G015．钢、铜、铝三种金属的电阻率应符合如下关系：Ａ．ρ钢>ρ铝>ρ铜Ｂ．ρ铜>ρ铝>ρ钢Ｃ．ρ铝>ρ钢>ρ铜Ｄ．ρ钢>ρ铜>ρ铝G016．材料的电阻率和导电率的关系是：Ａ．成正比Ｂ．成反比Ｃ．无关系Ｄ．相等G017．在涡流探伤时，既有涡流磁场存在，也存在磁畴形成的自发磁场的材料是：Ａ．有色金属Ｂ．稀有金属Ｃ．铁磁金属Ｄ．贵金属G018．铁磁材料的磁导率µ可用下述公式计算：Ａ．µ=HB Ｂ．µ=B/H Ｃ．µ=H/B Ｄ．µ=H+BG019．钢材中的磁导率µ的数值是：Ａ．恒定值Ｂ．1 Ｃ．一个随磁场强度变化的变量Ｄ．0 G020．紫铜的相对磁导率μr是：Ａ．0 Ｂ．无穷大Ｃ．约为1 Ｄ．无穷小G021．在涡流探伤时，试件中的涡流将：Ａ．集中于试件中心Ｂ．在试件中均匀分布Ｃ．主要集中于试件表面Ｄ．以上全不对G022．在相同激励频率之下，铝、铜、银三种金属的渗透深度应符合：Ａ．δ铝>δ铜>δ银Ｂ．δ铜>δ铝>δ银Ｃ．δ银>δ铜>δ铝Ｄ．δ铝>δ银>δ铜G023．在相同激励频率之下，同一钢试件，磁饱和前后的渗透深度应符合：Ａ．δ前>δ后Ｂ．δ前=δ后Ｃ．δ前<δ后Ｄ．δ前=2δ后G024．对同一导电试件，若激励频率提高到原来的九倍，即f2=9f1。
涡流检测技术习题
涡流检测技术(ET)习题一、单项选择题1.【】用穿过式线圈检验管子时，同样大小的外壁和内壁缺陷信号之间的相位关系是什么？A.二种信号同相;B. 相位关系不定;C.外壁缺陷信号的相位超前于内壁缺陷信号的相位D.外壁缺陷信号的相位落后与内壁缺陷信号的相位;2.【】下列的哪种缺陷很容易地用涡流法检出？A.平行于涡流流动方向的裂纹;B.位于直径为50mm 棒材中心的缺陷;C. 一条扩展到棒材表面的径向裂纹;D.位于直径为50mm棒材表面下12mm深处的径向裂纹;3.【】在相同的工作频率下，同一钢试件在磁饱和前后的涡流渗透深度满足关系：A.δ前=δ后B. δ前>δ后;C. δ前<δ后D. δ前=2δ后;4.【】用下列哪一种线圈可以消除或减小沿棒、线、管材长度方向的直径、化学成分、硬度等的缓慢变化的影响？A.他比差动式线圈;B.自比差动式线圈;C.自感绝对式线圈;D.互感绝对式线圈; 5．【】在穿过式线圈的涡流探伤仪中，标定用的标准试样是用来：A.保证仪器的重复性和可靠性;B.精确标定缺陷深度;C.降低震动的敏感性;D.测量检验频率6.【】用含有滤波器的系统对管材进行涡流试验时，下列哪种变量属于高频变量？A.小缺陷；B.电导率变化；C.直径变化；D.壁厚变化；7.【】由右图可看出，检验非铁磁性圆柱体的表面裂纹时，最佳频率比应在A.5和10之间；B.10和50之间；C.50和100之间；D.100和150之间8.【】如果实验频率增大而场强不变，则表面涡流密度A.减小；B.增大；C.不变；D.以上都可能9.【】计划用探头线圈检测棒材裂纹。
如果裂纹的最小长度为6mm，当线圈直径为多大时，检验最可靠？A.6mm；B.13mm；C.6mm的任意倍；D.与线圈直径无关10.【】对非铁磁管材进行涡流探伤时，试验频率的选择取决于A.要求的相位鉴别的程度；B.需要的涡流渗透深度；C.要求的响应速度；D.以上都是；二、简答题1.简述涡流检测原理。
【高二物理试题精选】涡流现象及其应用检测试题(含答案和解释)
涡流现象及其应用检测试题(含答案和解释) CO
M 17 涡流现象及其应用每一练（粤教版选修3-2）
1．(双选)下列哪些仪器是利用涡流工作的( )
A．电磁炉 B．微波炉
C．金属探测器 D．电饭煲
答案 AC
2．(双选)变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是为了( )
A．增大涡流，提高变压器的效率
B．减小涡流，提高变压器的效率
C．增大铁芯中的电阻，以产生更多的热量
D．增大铁芯中的电阻，以减小发热量
答案 BD
解析不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，减少电能转化成铁芯的内能，提高效率，是防止涡流而采取的措施．
3．下列关于涡流的说法中正确的是( )
A．涡流跟平时常见的感应电流一样，都是因为穿过导体的磁通量变化而产生的
B．涡流不是感应电流，而是一种有别于感应电流的特殊电流
C．涡流有热效应，但没有磁效应
D．在硅钢中不能产生涡流
答案 A
解析涡流就是一种感应电流，同样是由于磁通量的变化产生的．4．如图8所示，金属球(铜球)下端有通电的线圈，今把小球拉离平衡位置后释放，此后关于小球的运动情况是(不计空气阻力)( ) 图8
A．做等幅振动 B．做阻尼振动。
涡流检测习题集
速度较慢。
（）
*14 涡流检测人员不能直观的从涡流检测线圈的复阻抗平面图上进行各种因素对检测线圈阻抗影响的
分析。
（）
15 由于检测信号是电信号，所以可对检测结果进行数字化处理，然后存储、再现及数据处理和比较。
（） 16 理论上，所有与电磁感应涡流有关的影响因素，都可以作为涡流检测方法的检测对象（ ）
D 在一定退火温度范围或区间（如 200℃~400℃）硬铜线电导率与退火温度之间存在一一对应关系。
7 由于物质内部自身的能量，使任一小区域内的所有原子磁矩都按一定规则排列起来，称为
。
A 自发磁化
B 磁畴
C 感应磁化
D 磁畴旋转
8 磁化是通过
来完成的。
A 磁畴的转动
B 磁畴的转动或磁畴畴壁的移动
C 磁畴畴壁的移动
a铁素体的晶粒细化b提高结构钢中的碳含量c增加材料的变形量d加工硬化后再结晶退火30下列哪个材料是常用的半导体a云母b橡胶c塑料d硅31金属材料导电的本质是由于a材料内存在大量的自由电子b材料内存在大量带正电的原子核c因为是金属d材料内存在大量的原子32常温下下列材料中不是铁磁性材料
涡流检测习题集
第1章 绪 论
。
A 相邻原子中电子之间交换作用
B 原子中电子循轨运动
C 原子中电子自旋运动
D 磁畴的转动
25 如图 2-3 的磁滞回线示意图注出图中符号 A、B、C、H 的物理意义是
。
图 2-3 某铁磁性材料的磁滞回线
A A 表示剩余磁感强度；B 表示试样的磁感应强度；C 表示矫顽力；H 表示磁化磁场强度； B A 表示矫顽力；B 表示试样的磁感应强度；C 表示剩余磁感强度；H 表示磁化磁场强度； C A 表示矫顽力；B 表示磁化磁场强度；C 表示剩余磁感强度；H 表示试样的磁感应强度； D A 表示剩余磁感强度；B 表示磁化磁场强度；C 表示矫顽力；H 表示试样的磁感应强度；
涡流检测练习题
涡流检测考题一、选择题（将认为正确的序号字母填入题后面的括号内，只能选择一个答案）1.对下述工件可采用涡流检测的是()a)铝合金锻件的热处理质量 b)碳钢的材料分选 c)导电材料的表面缺陷 d)以上都可以2.在下面几个检测对象中指出能用涡流检测的对象（）a.铝铸件表面裂纹b.钢表面淬火硬度不均匀度c.铸钢中心部位孔穴d.钢焊缝的母材与熔敷金属界面e.除c以外都可以3.在下面几个检测对象中指出能用涡流检测的对象（）a.金属表面涂层厚度的测定b.钢的剩磁磁通密度的测定c.碳钢钢种的鉴别d.除b以外都可以4.在下面几个检测对象中指出能用涡流检测的对象（）a.有机玻璃管b.铝管c.石墨管d.奥氏体钢管e.除a以外都可以5.涡流试验的原理是（）:A．磁致伸缩；B．电磁感应；C．压电能量转换；D．磁通势6.涡流检测技术可以用来测量（）:A．涂层厚度；B．镀层厚度；C．薄板厚度；D．以上都是7.涡流检测法最常用于():a)结构陶瓷材料 b)黑色金属材料 c)有色金属材料 d)石墨材料 e)B和C8.涡流检测的原理是():a)磁致伸缩 b)压电能量转换 c)电磁感应 d)电致伸缩9.涡流检测的原理是():a)磁致伸缩 b)压电效应 c)电磁感应 d)磁畴转动10.从原理上讲,下列材料中不能采用涡流检测的是():a)玻璃钢 b)工具钢 c)不锈钢 d)轴承钢11.下面哪种频率产生的涡流渗透深度最大?():a)1MHz b)100Hz c)10KHz d)10MHz12.用来描述试样与探头线圈之间距离变化引起电磁耦合变化所产生的影响的术语是（）A．填充系数；B．边缘效应；C．端头效应；D．提离效应13.用来描述在非常高的频率下涡流仅限于导体极薄外层流动的现象的术语是（）A．趋肤效应；B．高频滤波；C．低频滤波；D．以上任一个14.IACS是下面哪一条的公认缩写？（）A．感应交流电系统；B．感应激发比较系统；C．内加电流系统；D．国际退火铜单位制15.表示阻抗的常用符号是：（）:A．Z；B．X L；C．R；D．Xc16.表示电导率的常用符号是：（）:A．μ；B．ρ；C．X1；D．R17.表示磁导率的常用符号是：（）:A．μ；B．X1；C．ρ；D．R18.材料中的磁感应强度常用什么表示？（）:A．符号μ；B．符号φ；C．字母B；D．字母H19.涡流试验线圈的磁化力通常用什么表示？（）:A．符号μ；B．符号φ；C．字母B；D．字母H20.将一个磁性材料放于加有磁化力（H）的区域中时，材料中的磁感应强度（B）是以哪种方式产生的？（）A．感应；B．传导；C．热传输；D．磁畴移动21.界限频率f g是指试样内电磁场函数的自变量等于多大时的频率？（）:A．6.25；B．1；C．0.37；D．022.特征频率fg是指试件内电磁场函数的自变量等于多大时的频率?()：a)0 b)1/e c)1 d)21/223.具有任何电导率和磁导率的矩形、圆柱形和球形等对称形材料的阻抗图已通过数学计算推导出来并通过实验得到验证。
涡流检测题库
二级试题G001．涡流检测的最基本根源是基于物体的：A．导磁体B．传光性C．导电性D．传声性G002．从原理上讲，下列材料中可采用涡流检测的是：Ａ．玻璃B．陶瓷C．水晶D．石墨G003．从原理上讲，下列材料中不能采用涡流检测的是：Ａ．玻璃钢B．不锈钢C．工具钢D．轴承钢G004．涡流检测技术主要适应于导电材料的：Ａ．中心探伤B．内部探伤C．表面及近表面探伤D．整体探伤G005．对金属圆棒材，涡流探伤较难探出的是：Ａ．表面裂纹B．近表面夹杂C．棒材中心小缩孔D．以上都是G006．为了区分各种因素对涡流的影响，在涡流探伤仪中应特别重视：Ａ．信号放大B．信号处理C．信号显示D．信号报警G007．涡流技术能适应导电材料探伤的温度是：Ａ．常温（-10~+40℃）Ｂ．高温（+800~1200℃）Ｃ．中温（+100~800℃）Ｄ．以上均可G008．对截面材料为三角形、六角形、正方形等导电异形体，涡流探伤：Ａ．全不能采用Ｂ．全能采用Ｃ．某一种能采用Ｄ．有两种能采用G00 9．再通有交变电流的线圈中放入导电试件时，则在试件中就会有涡流：Ａ．感应出Ｂ．反射出Ｃ．扩散出Ｄ．激发出G010．在涡流探伤中，试件中感生出的涡流方向是：Ａ．增加激励磁场的变化Ｂ．阻碍激励磁场变化Ｃ．与激励磁场变化无关Ｄ．与激励场强绝对值有关G011．金属线材在进行涡流探伤时，一般采用的探头型式是：Ａ．混合式Ｂ．穿过式Ｃ．旋转式Ｄ．扫描式G012．用涡流点探头进行涡流探伤，能适应于：Ａ．金属细丝Ｂ．钢丝绳Ｃ．方坯内部Ｄ．板材表面G013．已装于冷凝器中的铜管如采用涡流探伤，应选用的探头型式是：Ａ．扇形Ｂ．穿过式Ｃ．点式Ｄ．内插式G014．钢、铜、铝三种金属的导电率应符合如下关系：Ａ．δ钢>δ铜>δ铝Ｂ．δ铝>δ铜>δ钢Ｃ．δ铜>δ铝>δ钢Ｄ．δ钢>δ铝>δ铜G015．钢、铜、铝三种金属的电阻率应符合如下关系：Ａ．ρ钢>ρ铝>ρ铜Ｂ．ρ铜>ρ铝>ρ钢Ｃ．ρ铝>ρ钢>ρ铜Ｄ．ρ钢>ρ铜>ρ铝G016．材料的电阻率和导电率的关系是：Ａ．成正比Ｂ．成反比Ｃ．无关系Ｄ．相等G017．在涡流探伤时，既有涡流磁场存在，也存在磁畴形成的自发磁场的材料是：Ａ．有色金属Ｂ．稀有金属Ｃ．铁磁金属Ｄ．贵金属G018．铁磁材料的磁导率µ可用下述公式计算：Ａ．µ=HB Ｂ．µ=B/H Ｃ．µ=H/B Ｄ．µ=H+BG019．钢材中的磁导率µ的数值是：Ａ．恒定值Ｂ．1 Ｃ．一个随磁场强度变化的变量Ｄ．0G020．紫铜的相对磁导率μr是：Ａ．0 Ｂ．无穷大Ｃ．约为1 Ｄ．无穷小G021．在涡流探伤时，试件中的涡流将：Ａ．集中于试件中心Ｂ．在试件中均匀分布Ｃ．主要集中于试件表面Ｄ．以上全不对G022．在相同激励频率之下，铝、铜、银三种金属的渗透深度应符合：Ａ．δ铝>δ铜>δ银Ｂ．δ铜>δ铝>δ银Ｃ．δ银>δ铜>δ铝Ｄ．δ铝>δ银>δ铜G023．在相同激励频率之下，同一钢试件，磁饱和前后的渗透深度应符合：Ａ．δ前>δ后Ｂ．δ前=δ后Ｃ．δ前<δ后Ｄ．δ前=2δ后G024．对同一导电试件，若激励频率提高到原来的九倍，即f2=9f1。
涡流检查习题集
《电磁检测技术》课程组编南昌航空大学自动化学院测控技术与仪器系2007年2月一、判断：（在题括号内正确划“√”，错误划“×”）1、涡流检测基于电磁感应的原理。
（）2、涡流检测中的电磁场属于稳恒电磁场。
（）3、在分析涡流场时是将波动方程中位移电流项忽略而得到导体中的涡流方程式。
（）4、当平面电磁场作用于半无限平面导体，随着深入导体距离的增加，磁场幅值做指数衰减，相位滞后。
（）5、涡流进入导体后衰减因子为。
（）6、在平面电磁场作用于半无限平面导体的模型中，涡流和磁场的衰减规律是一致的。
（）7、涡流（或磁场）的渗透（趋肤）深度是指它们对导体作用的一种深度的描述。
（）8、涡流渗透深度是指涡流在导体中能够达到的深度。
（）9、涡流渗透深度是衰减因子的倒数。
（）10、涡流渗透深度的表达式是（）式中：f：涡流的试验频率；μr：导体的相对磁导率；σ：导体的电导率s/m。
11、在由载流螺管线圈的电磁场作用于穿过线圈的导电圆柱体模型中，涡流、磁场的衰减是沿着导体的半径方向。
（）12、在穿过式的模型中磁场和涡流的衰减是一致的。
（）13、在穿过式的模型中导体轴线上的涡流密度恒为零。
（）14、在涡流检测中，涡流频率f、电导率σ、磁导率μr越大，涡流、磁场的渗透深度也越大。
（）μσπfσμδrf/503=15、涡流检测中其他条件不变，频率增大则趋肤效应越显著。
（）16、涡流检测只适用于顺磁性材料。
（）17、在相同激励条件下，铁磁材料饱和后其趋肤效应比铜显著。
（）18、涡流检测中，其它条件不变，电阻率增大则涡流渗透深度也增大。
（）19、电导率的国际退火铜标准单位以（％IACS）表示，它与国际单位制（MS/m）的换算关系：1MS/m=1.7241％IACS。
（）20、涡流检测中涡流的磁场和方向总是与产生它的激励磁场反向的。
（）21、穿过式线圈对管棒材上的周向裂纹非常敏感。
（）22、放置式线圈的提离效应可以用来测量金属板厚。
