建筑工程项目计划识图教你怎样看图纸
如何看懂建筑施工图纸的10个技巧
施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。
为此必须学会识图方法,才能收到事半功倍的效果。
(01)循序渐进拿到一份图纸后,先看什么图,后看什么图,应该有主有次。
一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;2、接着看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;4、看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;6、另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到先看说明后看图,顺序最好平立剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。
(02)记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。
但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。
但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。
这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。
一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉纵横轴线心中记,层高总高很重要结构尺寸要记住,构件型号别错了基础尺寸是关键,结构强度不能少梁柱断面记牢靠,门窗洞口要留好。
建筑工程施工图纸识图顺序图文教程
建筑工程施工图纸识图顺序图文教程施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。
学会正确的识图方法,才能收到事半功倍的效果。
1、把握主次拿到一份图纸后,先看什么图,后看什么图,应该有主有次。
一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;2、接着看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;4、看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;6、另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到先看说明后看图,顺序最好为平、立、剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。
2、记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。
但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。
但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。
这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。
一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉纵横轴线心中记,层高总高很重要结构尺寸要记住,构件型号别错了基础尺寸是关键,结构强度不能少梁柱断面记牢靠,门窗洞口要留好。

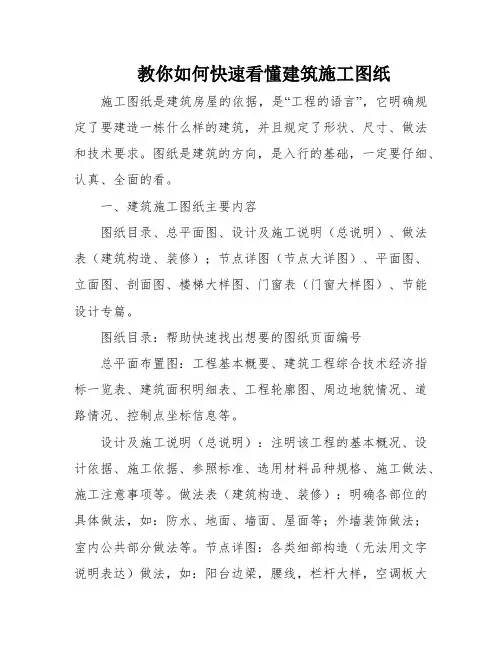

教你如何快速看懂建筑施工图纸
教你如何快速看懂建筑施工图纸施工图纸是建筑房屋的依据,是“工程的语言”,它明确规定了要建造一栋什么样的建筑,并且规定了形状、尺寸、做法和技术要求。
图纸是建筑的方向,是入行的基础,一定要仔细、认真、全面的看。
一、建筑施工图纸主要内容图纸目录、总平面图、设计及施工说明(总说明)、做法表(建筑构造、装修);节点详图(节点大详图)、平面图、立面图、剖面图、楼梯大样图、门窗表(门窗大样图)、节能设计专篇。
图纸目录:帮助快速找出想要的图纸页面编号总平面布置图:工程基本概要、建筑工程综合技术经济指标一览表、建筑面积明细表、工程轮廓图、周边地貌情况、道路情况、控制点坐标信息等。
设计及施工说明(总说明):注明该工程的基本概况、设计依据、施工依据、参照标准、选用材料品种规格、施工做法、施工注意事项等。
做法表(建筑构造、装修):明确各部位的具体做法,如:防水、地面、墙面、屋面等;外墙装饰做法;室内公共部分做法等。
节点详图:各类细部构造(无法用文字说明表达)做法,如:阳台边梁,腰线,栏杆大样,空调板大样,防水节点,局部造型,二次结构等。
明确了构件的具体做法和尺寸、配筋情况。
平面图:直观表示建筑物楼层平面布局、尺寸、建筑面积、各房间功能分区、文字索引标注、门窗位置、楼层标高(局部升降板)等。
识图中要有清醒的认识,对楼层的变化及结构的变化要做到心中有数。
立面图:直观的外立面效果图,标高尺寸:层高、窗台高;局部大样索引标注;外墙标注法;门窗选材柱等。
剖面图:内部构造、楼梯间标高、梯间隔墙、梯间门窗、节点标注、标高变化、升降板、二次构件等。
一般住宅都是梯间位置才有剖面图。
楼梯大样图:楼梯放大的详图,由于在平面图中不能细致的标出各种尺寸,要单独放大进行标示:墙厚、扶手厚度、踏步宽高、平台板标高、中间休息平台标高、梯间隔墙、门、及各种洞口尺寸标注、送风井、前室面积等。
门窗表(门窗大样图):统计出的门窗规格型号及数量;门窗选材;门窗详细尺寸;门窗标高等。
建筑安装工程识图培训教程,教你快速看懂图!
公众信息服务系统
工作业务应用系统
智能卡应用系统
公共服务管理系统
空调系统
电梯系统
给排水系统
火灾自动报警
消防联动控制
出入口控制系统
供配电系统
视频监控系统
照明系统
访客管理系统
冷热源系统
电子巡更系统
停车场管理系统
入侵防范系统
三、建筑智能化主要子系统介绍
工作区子系统(Work Location)水平子系统(Horizontal)干线子系统(Backbone) 设备间子系统(Equipment)管理子系统(Administration)建筑群子系统(Campus)
TN—C系统
TN—C—S系统
TN—S系统
TT系统
IT系统
2、系统图的表示方法
例:照明配电系统图
四、电气控制原理图(二次系统图)
例2、继保原理图(部分)
五、常用图例
常用电气图例及含义
图型符号
文字说明
图型符号
文字说明
图型符号
文字说明
常开触点
常闭触点
断路器
隔离开关
负荷开关
熔断器
屏、台、箱柜一般符号
3、尺寸、标高
3)标高符号:
用于个体建筑标高
用于总平面图标高
基准面以下
4)标高数字总平面图标注到小数点后两位,其余标注到小数后三位。基准面处 基准面以上
3、尺寸、标高
1)索引符号
剖视方向线
细实线直径为10mm
表示:
详图编号
形式:
详图编号
详图编号
详图绘制在本张图纸上
详图所在图纸编号
详图所在标准图集页数
三、建筑智能化主要子系统介绍
建筑工程识图教你怎样看图纸
教你怎样看图纸——建筑工程识图、审图要点首先要把第一页,也就是设计说明书那页看明白,这对理解后面的图纸有很大作用.后面的图纸有一定专业基础应该不成问题,没基础也不怕,拿图到现场一一对照是很快熟悉的办法。
如果实在没时间去现场,就先看正立面侧立面等整体图,把楼的大概模样在脑海里有个概念,再细部对照就很容易理解了,剩下些特殊的节点看不懂就要找人问问了。
一般建筑图纸的字母都是根据其汉语拼音的首字母表示。
介绍一些技巧,建筑图,分两大部分,一部分就是建筑方案图,这个比较好看懂,就是看这座建筑的外观是什么样子的,而另外一部分就有点难度了,就是结构图,具体到钢筋的分布和受力的合理性工程开工之前,需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点,则事半功倍.现谈谈本人的识图、审图经验,供参考.识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方.一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明,熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致.熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
如何看懂工程图纸
一)1.先看现场平面布置图,了解工程概况及周围建筑对本工程的影响。
2.再看施工组织,大概了解工程的具体施工情况。
3.看施工结构图和建筑图,两图结合看,整体了解工程概况。
4.详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。
5.结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。
梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。
6.建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。
7.建筑做法是否合理,防水材料,涂料,瓷砖等(二)建筑图纸符号大全在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号,下面谈谈一些经验,1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。
2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中,在各小项的前面有打上“√ ”的,为该设计所采用的做法。
没有打勾的,非该设计所采用的做法。
3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。
”解读为:强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350 mm ,宽约180mm--190mm)。
4、如在建筑设计图中:“c20砼小柱(240240)配4φ12箍]6@200。
”其中,“]6@200”为不规范标注,应为“φ6@200”。
看懂建筑图纸的技巧
看懂建筑图纸的技巧一、识图1、先看现场平面布置图,了解工程概况及周围建筑对本工程的影响。
2、再看施工组织,大概了解工程的具体施工情况。
3、看施工结构图和建筑图,两图结合看,整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。
梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。
6、建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。
7、建筑做法是否合理,防水材料,涂料,瓷砖等二、建筑图纸符号大全在建筑设计图中:l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验,与博友共享。
1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。
2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。
没有打勾的,非该设计所采用的做法。
3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。
”解读为:强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm,宽约180mm--190mm)。
4、如在建筑设计图中:“c20砼小柱(240240)配4φ12箍]6@200。
”其中,“]6@200”为不规范标注,应为“φ6@200”。
如何看工程图纸
(一)1.先看现场平面布置图,了解工程概况与周围建筑对本工程的影响。
2.再看施工组织,大概了解工程的具体施工情况。
3.看施工结构图和建筑图,两图结合看,整体了解工程概况。
4.详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。
5.结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。
梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。
6.建筑图看每层的布置是否合理,非承重墙与承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。
7.建筑做法是否合理,防水材料,涂料,瓷砖等(二)建筑图纸符号大全在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。
表示钢筋间距Φ表示钢筋型号,下面谈谈一些经验,1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。
2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。
没有打勾的,非该设计所采用的做法。
3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。
”解读为:强度为c的钢筋混凝土结构的基础梁,宽240mm,高400mm,配4条直径16厘(16mm)螺纹的主钢筋,每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350 mm ,宽约180mm--190mm)。
4、如在建筑设计图中:“c20砼小柱(240240)配4φ12箍]6@200。
”其中,“]6@200”为不规范标注,应为“φ6@200”。
教你怎样看图纸(一)-看图基本常识说课讲解
教你怎样看图纸(一)看图基本常识教你怎样看图纸(一)看图基本常识首先要把第一页,也就是设计说明书那页看明白,这对理解后面的图纸有很大作用。
后面的图纸有一定专业基础应该不成问题,没基础也不怕,拿图到现场一一对照是很快熟悉的办法。
如果实在没时间去现场,就先看正立面侧立面等整体图,把楼的大概模样在脑海里有个概念,再细部对照就很容易理解了,剩下些特殊的节点看不懂就要找人问问了。
一般建筑图纸的字母都是根据其汉语拼音的首字母表示。
介绍一些技巧,建筑图,分两大部分,一部分就是建筑方案图,这个比较好看懂,就是看这座建筑的外观是什么样子的,而另外一部分就有点难度了,就是结构图,具体到钢筋的分布和受力的合理性工程开工之前,需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点,则事半功倍。
现谈谈本人的识图、审图经验,供参考。
识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明,熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。
熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
怎么看图纸五步教你看懂图纸
怎么看图纸五步教你看懂图纸怎么看图纸?想要看懂图纸,我们⾸先要学会基本的制图技能以及制图的知识,当真正明⽩什么才是正投影与侧投影的时候,才能够将图纸中的建筑规划了解透彻。
当然,这往往是不够的,真正懂得看图的专业⼈⼠,还会去学习透视图的原理,以及建筑施⼯图的绘画技巧,以此,在真正观测图纸的时候,才可以更加清晰的检查出图纸中的错误,与图纸想要表达的事项。
看图纸必备⼯作:例如说我们想要看懂⽂⾔⽂,⾸先需要学会认字,看图纸也是如此。
图纸上⼀般会出现各种构件的符号,我们需要在短暂的时间内将这些符号所代表的意义梳理清楚。
其次,便是需要学会看懂图纸中的结构形式。
当我们找出图纸每⼀个形式所代表的特点,那么,便可以轻⽽易举地搞清楚这张图纸的意思了。
以此,还能够检查出图纸中的错误。
五步教你看懂图纸1、在阅读图纸之前,我们需要去阅读设计说明书,然后将相关的标准与规范图集准备好后再去看图纸,如此才能够了解总体的规划。
2、如果是建筑施⼯图纸,那么我们要带着图纸去现场,对照之前所准备好的相关图集,计算出图纸中的轴线距离,再将重要的配置⽤其它颜⾊的笔标注出来。
以此,在现场的时候我们便可以分清图纸与实物之间的关系。
如果有些建筑分不清楚,可以请教在场的施⼯⼈员,将它们的顺序整理清楚。
3、看图纸中的设施结构,将墙柱、楼层的每⼀个代号都按照顺序标注在图纸上,然后计算出与图纸的尺⼨⽐例关系。
4、综合看施⼯地点的平⾯图、⽴体图以及剖⾯图,对照现场设置,把发⽣⽴体变化的地⽅在图纸上标注清楚。
这样,图纸上难以理解的东西就看懂⼀⼤半了呢。
5、最后再进⾏检查与验收,将施⼯的缺点标注在图纸上。
以此,我们便可以轻⽽易举地看懂⼀张图纸啦。
怎么看图纸1、熟悉拟建⼯程的功能图纸到⼿后,⾸先了解本⼯程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想⼀些基本尺⼨和装修,例如厕所地⾯⼀般会贴地砖、作块料墙裙,厕所、阳台楼地⾯标⾼⼀般会低⼏厘⽶;车间的尺⼨⼀定满⾜⽣产的需要,特别是满⾜设备安装的需要等等。
认识建筑施工图纸及怎样阅读施工图纸
认识建筑施工图纸1。
3.1 建筑平面图的识读重点看图时应该根据施工顺序抓住主要部位。
如应先记住房屋的总长、总宽,几道轴线,轴线间的尺寸,墙厚,门、窗尺寸和编号,门窗还可以列出表来(如表4—1),可以提请加工。
其他如楼梯平台标高,踏步走向,以及在砌砖时有关的部分应先看懂,先记住。
其次再记下一步施工的有关部分,往往施工的全过程中,一张平面图要看好多次。
所以看图纸时先应抓住总体,抓住关键,一步步的看才能把图记住。
1.3。
2 建筑立面图的识读重点屋顶平面图主要说明屋顶上建筑构造的平面布置.它包括如住宅屋顶上的排烟气道、通风通气孔道的位置,屋面上人孔、女儿墙位置、平屋顶要标志出流水坡向、坡度大小、水落管及集水口位置,有的还有前后檐的雨水排水天沟等。
不同房屋的屋顶平面图是不相同的,由于屋顶形状,雨水排水方式(内落水或外落水)不同,平面布置也不一样。
这些都要在看图中根据图上的具体情况来了解其内容了。
拿到屋顶平面图后,先看它外围有无女儿墙或天沟,再看流水坡向,雨水出口及型号,再看出入人孔位置,附墙的上屋顶铁爬梯的位置及型号。
1.3.3 建筑立面图的识读重点立面图是一座房屋的立面形象,因此主要的应记住它的外形,外形中主要的是标高,门、窗位置,其次要记住装修做法,哪一部分有出檐,或有附墙柱等,哪些部分做抹面,都要分别记住。
此外如附加的构造如爬梯、雨水管等的位置,记住后在施工时就可以考虑随施工的进展进行安装。
总之立面图是结合平面图说明房屋外形的图纸,图示的重点是外部构造,因此这些仅从平面图上是想象不出的,必须依靠立面图结合起来,才能把房屋的外部构造表达出来。
1。
3.4 建筑剖面图的识读重点剖面图每层都以楼板为分界,主要表示房屋的内部竖向构造。
通过看剖面图应记住各层的标高,各部位的材料做法,关键部位尺寸如内高窗的离地高度,墙裙高度。
其他如外墙竖向尺寸,标高,可以结合立面图一起记就容易记住,这在砌砖施工时很重要.同时由于建筑标高和结构标高有所不同,所以楼板面和楼板底的标高必须通过计算才能知道。
施工图纸的识读方法
施工图纸的识读方法施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。
为此必须学会识图方法,才能收到事半功倍的效果。
以下是一些基本的识图方法。
(1)循序渐进拿到一份图纸后,先看什么图,后看什么图,应该有主有次,一般是按如下顺序进行:①首先仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;②接着要看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;③看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;④看剖面图,点这☞免费下载施工技术资料以大体了解剖面部分的各部位标高变化和室内情况;⑤最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;⑥另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到“先看说明后看图;顺序最好为平、立、剖;查对节点和大样;建筑结构对照读”,这样才能收到事半功倍的效果。
(2)作为要记住尺寸建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。
但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。
但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。
这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。
建筑图纸怎么看高手教你五步看懂建筑图纸
11、检查结构说明与结构平面、大样、梁柱表中内容以及与建
五、审查原施工图有无可改进的地方
主要从有利于该工程的施工、有利于保证建筑质量、有利于工 程美观三个方面对原施工图提出改进意见。
1、从有利于工程施工的角度提出改进施工图意见 2、从有利于建筑工程质量方面,提出修改施工图意见。 3、从有利于建筑美观方面提出改能熟悉、审查工程平面尺寸 熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错
四、检查施工图中容易出错的地方有无出错
熟悉建筑工程尺寸后,再检查施工图中容易出错的地方有无出 错,主要检查内容如下:
1、检查女儿墙砼压顶的坡向是否朝内。 2、检查砖墙下有梁否。 3、结构平面中的梁,在梁表中是否全标出了配筋情况。 4、检查主梁的高度有无低于次梁高度的情况。 5、梁、板、柱在跨度相同、相近时,有无配筋相差较大的地 方,若有,需验算。
7、当梁分别支承在剪力墙和柱边时,检查梁中心线是否与轴线平 行或重合,检查梁宽有无突出墙或柱外,若有,应提交设计处理。
8、检查梁的受力钢筋最小间距是否满足施工验收规范要求, 当工程上采用带肋的螺纹钢筋时,由于工人在钢筋加工中,用无肋 面进行弯曲,所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。
9、检查室内出露台的门上是否设计有雨蓬,检查结构平面上 雨蓬中心是否与建施图上门的中心线重合。
工程开工之前,需识图、审图,再进行图纸会审工作。如果有识图、
审图经验,掌握一些要点,则事半功倍。现谈谈本人的识图、审图
经验,供参考。识图、审图的程序是:熟悉拟建工程的功能熟悉、
教你怎样看图纸(一)-看图基本常识
教你怎样看图纸(一)看图基本常识教你怎样看图纸(一)看图基本常识首先要把第一页,也就是设计说明书那页看明白,这对理解后面的图纸有很大作用。
后面的图纸有一定专业基础应该不成问题,没基础也不怕,拿图到现场一一对照是很快熟悉的办法。
如果实在没时间去现场,就先看正立面侧立面等整体图,把楼的大概模样在脑海里有个概念,再细部对照就很容易理解了,剩下些特殊的节点看不懂就要找人问问了。
一般建筑图纸的字母都是根据其汉语拼音的首字母表示。
介绍一些技巧,建筑图,分两大部分,一部分就是建筑方案图,这个比较好看懂,就是看这座建筑的外观是什么样子的,而另外一部分就有点难度了,就是结构图,具体到钢筋的分布和受力的合理性工程开工之前,需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点,则事半功倍。
现谈谈本人的识图、审图经验,供参考。
识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明,熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。
熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
建筑最基本的识图技能
施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。
为此必须学会识图方法,才能收到事半功倍的效果。
以下是一些基本的识图方法。
(1)循序渐进拿到一份图纸后,先看什么图,后看什么图,应该有主有次,一般是按如下顺序进行:①首先仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;②接着要看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;③看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;④看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;⑤最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;⑥另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到“先看说明后看图;顺序最好为平、立、剖;查对节点和大样;建筑结构对照读”,这样才能收到事半功倍的效果。
(2)作为要记住尺寸建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。
但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。
但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。
这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。
一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉;纵横轴线心中记,层高总高很重要;结构尺寸要记住,构件型号别错了;基础尺寸是关键,结构强度不能少;梁柱断面记牢靠,门窗洞口要留好。
建筑施工图纸识图十大技巧
建筑施工图纸识图十大技巧导读:施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。
为此必须学会识图方法,才能收到事半功倍的效果。
今天给大家一些基本的识图方法。
循序渐进拿到一份图纸后,先看什么图,后看什么图,应该有主有次。
一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;2、接着看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;4、看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;6、另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到先看说明后看图,顺序最好为平、立、剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。
记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。
但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。
但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。
这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。
一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉纵横轴线心中记,层高总高很重要结构尺寸要记住,构件型号别错了基础尺寸是关键,结构强度不能少梁柱断面记牢靠,门窗洞口要留好。
施工员如何看懂建筑施工图纸
施工员如何看懂建筑施工图纸导言施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。
为此必须学会识图方法,才能收到事半功倍的效果。
今天给大家一些基本的识图方法。
循序渐进拿到一份图纸后,先看什么图,后看什么图,应该有主有次。
一般是按如下顺序进行:1.阅读设计说明了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;2.看平面图了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;3.看立面图了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;4.看剖面图大体了解剖面部分的各部位标高变化和室内情况;5.看结构图了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;6.看大样图或节点图根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到先看说明后看图,顺序最好为平、立、剖;查对节点和大样,建筑结构对照读,这样才能收到事半功倍的效果。
记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。
但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。
但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。
这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。
一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉;纵横轴线心中记,层高总高很重要;结构尺寸要记住,构件型号别错了;基础尺寸是关键,结构强度不能少;梁柱断面记牢靠,门窗洞口要留好。
教你怎样看图纸一看图基本常识
教你怎样看图纸(一)看图基本常识教你怎样看图纸(一)看图基本常识首先要把第一页,也就是设计说明书那页看明白,这对理解后面的图纸有很大作用。
后面的图纸有一定专业基础应该不成问题,没基础也不怕,拿图到现场一一对照是很快熟悉的办法。
如果实在没时间去现场,就先看正立面侧立面等整体图,把楼的大概模样在脑海里有个概念,再细部对照就很容易理解了,剩下些特殊的节点看不懂就要找人问问了。
一般建筑图纸的字母都是根据其汉语拼音的首字母表示。
介绍一些技巧,建筑图,分两大部分,一部分就是建筑方案图,这个比较好看懂,就是看这座建筑的外观是什么样子的,而另外一部分就有点难度了,就是结构图,具体到钢筋的分布和受力的合理性工程开工之前,需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点,则事半功倍。
现谈谈本人的识图、审图经验,供参考。
识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明,熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。
熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
教你怎样看图纸——建筑工程识图、审图要点首先要把第一页,也就是设计说明书那页看明白,这对理解后面的图纸有很大作用。
后面的图纸有一定专业基础应该不成问题,没基础也不怕,拿图到现场一一对照是很快熟悉的办法。
如果实在没时间去现场,就先看正立面侧立面等整体图,把楼的大概模样在脑海里有个概念,再细部对照就很容易理解了,剩下些特殊的节点看不懂就要找人问问了。
一般建筑图纸的字母都是根据其汉语拼音的首字母表示。
介绍一些技巧,建筑图,分两大部分,一部分就是建筑方案图,这个比较好看懂,就是看这座建筑的外观是什么样子的,而另外一部分就有点难度了,就是结构图,具体到钢筋的分布和受力的合理性工程开工之前,需识图、审图,再进行图纸会审工作。
如果有识图、审图经验,掌握一些要点,则事半功倍。
现谈谈本人的识图、审图经验,供参考。
识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明,熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。
熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时,检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。
通过这些施工图,可掌握工程的立面尺寸。
正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。
审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是工程完工后的标高,而结施图中楼地面标高仅结构面标高,不包括装修面的高度,同一楼层建施图的标高应比结施图的标高高几厘米。
这一点需特别注意,因有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错。
熟悉立面图后,主要检查门窗顶标高是否与其上一层的梁底标高相一致;检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于2.1米,是否出现碰头现象;当中间层出现露台时,检查露台标高是否比室内低;检查厕所、浴室楼地面是否低几厘米,若不是,检查有无防溢水措施;最后与水电空调安装、设备工艺、第二次装修施工图相结合,检查建筑高度是否满足功能需要。
四、检查施工图中容易出错的地方有无出错熟悉建筑工程尺寸后,再检查施工图中容易出错的地方有无出错,主要检查内容如下:1、检查女儿墙砼压顶的坡向是否朝内。
2、检查砖墙下有梁否。
3、结构平面中的梁,在梁表中是否全标出了配筋情况。
4、检查主梁的高度有无低于次梁高度的情况。
5、梁、板、柱在跨度相同、相近时,有无配筋相差较大的地方,若有,需验算。
6、当梁与剪力墙同一直线布置时,检查有无梁的宽度超过墙的厚度。
7、当梁分别支承在剪力墙和柱边时,检查梁中心线是否与轴线平行或重合,检查梁宽有无突出墙或柱外,若有,应提交设计处理。
8、检查梁的受力钢筋最小间距是否满足施工验收规范要求,当工程上采用带肋的螺纹钢筋时,由于工人在钢筋加工中,用无肋面进行弯曲,所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。
9、检查室内出露台的门上是否设计有雨蓬,检查结构平面上雨蓬中心是否与建施图上门的中心线重合。
10、当设计要求与施工验收规范有无不同。
如柱表中常说明:柱筋每侧少于4根可在同一截面搭接。
但施工验收规范要求,同一截面钢筋搭接面积不得超过50%。
11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。
12、单独基础系双向受力,沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错。
五、审查原施工图有无可改进的地方主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。
1、从有利于工程施工的角度提出改进施工图意见①结构平面上会出现连续框架梁相邻跨度较大的情况,当中间支座负弯矩筋分开锚固时,会造成梁柱接头处钢筋太密,捣砼困难,可向设计人员建议:负筋能连通的尽量连通。
②当支座负筋为通长时,就造成了跨度小梁宽较小的梁面钢筋太密,无法捣砼,可建议在保证梁负筋的前提下,尽量保持各跨梁宽一致,只对梁高进行调整,以便于面筋连通和浇捣砼。
③当结构造型复杂,某一部位结构施工难以一次完成时,向设计提出:砼施工缝如何留置。
④露台面标高降低后,若露台中间有梁,且此梁与室内相通时,梁受力筋在降低处是弯折还是分开锚固,请设计处理。
2、从有利于建筑工程质量方面,提出修改施工图意见。
①当设计天花抹灰与墙面抹灰相同为1:1:6混合砂浆时,可建议将天花抹灰改为1:1:4混合砂浆,以增加粘结力。
②当施工图上对电梯井坑、卫生间沉池,消防水池未注明防水施工要求时,可建议在坑外壁、沉池水池内壁增加水泥砂浆防水层,以提高防水质量。
3、从有利于建筑美观方面提出改善施工图①若出现露台的女儿墙与外窗相接时,检查女儿墙的高度是否高过窗台,若是,则相接处不美观,建议设计处理。
②检查外墙饰面分色线是否连通,若不连通,建议到阴角处收口;当外墙与内墙无明显分界线时,询问设计,墙装饰延伸到内墙何处收口最为美观,外墙突出部位的顶面和底面是否同外墙一样装饰。
③当柱截面尺寸随楼层的升高而逐步减小时,若柱突出外墙成为立面装饰线条时,为使该线条上下宽窄一致,建议对突出部位的柱截面不缩小。
④当柱布置在建筑平面砖墙的转角位,而砖墙转角少于900,若结构设计仍采用方形柱,可建议根据建筑平面将方形改为多边形柱,以免柱角突出墙外,影响使用和美观。
⑤当电梯大堂(前室)左边有一框架柱突出墙面10~20cm时,检查右边柱是否出突出相同尺寸,若不是,建议修改成左右对称。
按照“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路,会有计划、全面地展开识图、审图工作。
教你怎样看图纸(二)——看图纸钢筋一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
2Φ25伸入支座,3Φ22,不伸入支座。
下排筋 5Φ25,通长布置。
五、标注示例:KL7(3)300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18(-0.100)4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7,有三跨,断面宽300,高700。
Y500×250 表示梁下加腋,宽500,高250。
N4Φ18 表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100 表示梁上皮标高。
钢筋混凝土粘结锚固能力可以由四种途径得到:①钢筋与混凝土接触面上化学吸附作用力,也称胶结力。
②混凝土收缩,将钢筋紧紧握固而产生摩擦力。
③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用,也称咬合力。
④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。
为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力,在构件中的钢筋外面要留有保护层(图 3.3.3)。
根据钢筋混凝土结构设计规范规定,梁、柱的保护层最小厚度为25mm,板和墙的保护层厚度为10~15mm。
