怎样绘制专利申请说明书附图
专利说明书附图制作-上传
解文字描述。
强调创新点
02
附图可以突出显示专利的创新点和技术优势，使专利更加易于
理解和记忆。
提供证据支持
03
附图可以作为技术方案的证据，支持专利的权利要求和实施方
式。
附图的种类
结构图
用于展示专利技术方案的各个组成部分及其 相互关系。
示意图
用于展示技术方案的整体结构或操作环境。
流程图
用于展示技术方案的实施过程或操作步骤。
AutoCAD是一款专业的CAD绘图软件，广泛应用于机械、建筑、电子等领域。它提供 了丰富的绘图工具和编辑功能，支持多种文件格式导入和导出，方便与其他软件进行数 据交换。使用AutoCAD可以轻松绘制各种复杂的工程图和零件图，适用于制作高精度、
高要求ห้องสมุดไป่ตู้专利说明书附图。
SolidWorks
总结词
易学易用、工程设计
为方便审查员快速浏览和下载，上传的附图大小应控制在一定范围内。
确保附图命名规范
命名规则
附图的命名应简洁明了，能够准确反映附图的内容和用途。
避免特殊字符
附图的命名中应避免使用特殊字符，以防止在审查过程中出现乱码或无法识别的情况。
04
专利说明书附图制作工具 推荐
AutoCAD
总结词
专业、功能强大
详细描述
VS
详细描述
SolidWorks是一款功能强大的三维CAD 软件，具有直观的用户界面和易用的操作 方式。它提供了丰富的建模工具和工程分 析功能，支持多种文件格式导入和导出。 SolidWorks在工程设计领域应用广泛， 能够快速创建高质量的零件和装配体模型 ，适用于制作详细、准确的专利说明书附 图。
糊处理。
专利说明书附图填写的注意事项
四周须留有空白，左侧和顶部各留2.5厘米，右侧和底部各留1.5厘米。邮寄申请文件不得折叠。申请被批准后，专利权归申请的企业或者个人所有。
专利说明书附图填写的注意事项
说明书附图是为了更好地表达发明专利的内容而用图示的形式表达出来。申请发明或者实用新型专利时必须提交说明书附图，一式两份(正副本一份)。填制说明书附图应当注意的问题是：
(1)图的布局要符合要求。图应当尽量竖向布置，如果宽度大于高度，而且宽度在14厘米以内布置不下，允许横向布置，此时，应把图的上部置于纸的左边。同一页上有其他图表的，也应横向布置。
(2)图应按比例绘制。尺寸大小应能保证在该图缩小至2/3时(线性)仍能清楚地辨出图中各个细节。图中除一些必不可少的简短的关键词(如水、蒸汽、开、关等)外，图中不得有文字。附图在两幅以上的，应用阿拉伯数字顺序编号，在编号前冠以“图”字，绘制图纸的线条应当为黑色，不易退色。颜色要足够深，不得着色，符合复制的要求。绘图必须使用绘图仪器绘制，不得用蓝图。
绘制专利说明书附图的指导方法

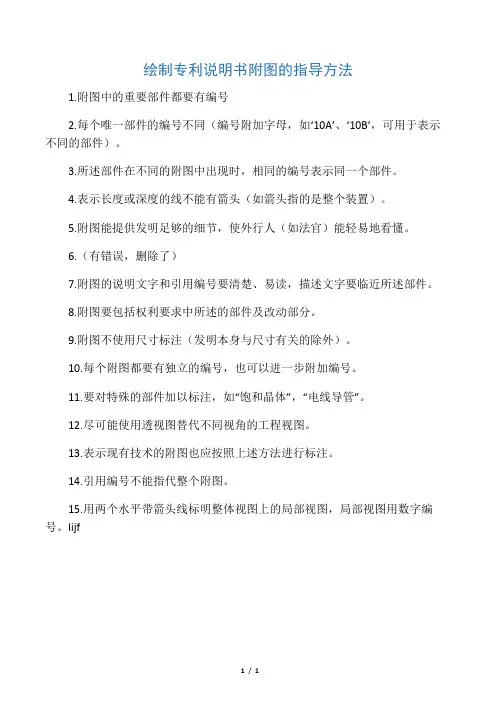

绘制专利说明书附图的指导方法
1.附图中的重要部件都要有编号
2.每个唯一部件的编号不同（编号附加字母，如‘10A’、‘10B’，可用于表示不同的部件）。
3.所述部件在不同的附图中出现时，相同的编号表示同一个部件。
4.表示长度或深度的线不能有箭头（如箭头指的是整个装置）。
5.附图能提供发明足够的细节，使外行人（如法官）能轻易地看懂。
6.（有错误，删除了）
7.附图的说明文字和引用编号要清楚、易读，描述文字要临近所述部件。
8.附图要包括权利要求中所述的部件及改动部分。
9.附图不使用尺寸标注（发明本身与尺寸有关的除外）。
10.每个附图都要有独立的编号，也可以进一步附加编号。
11.要对特殊的部件加以标注，如“饱和晶体”，“电线导管”。
12.尽可能使用透视图替代不同视角的工程视图。
13.表示现有技术的附图也应按照上述方法进行标注。
14.引用编号不能指代整个附图。
15.用两个水平带箭头线标明整体视图上的局部视图，局部视图用数字编号。
lijf
1/ 1。
专利说明书附图说明
说明书附图要求国家知识产权局目前要求必须以电子专利申请形式进行专利申请，因此对专利申请文件中的说明书附图提出更高标准，为了减少不必要的沟通修改过程，缩短专利申请受理时间，现针对我公司的具体情况，提出以下要求：一、说明书附图格式低版本CAD格式（2004版）二、图框尺寸每个图框尺寸均为A4(即210mmx297mm)，图框根据绘制图形条件可以横向设置也可以纵向设置。
三、图的布局1.附图的图型处于图框位置应保证左侧和顶部不小于25毫米，右侧和底部不小于15毫米；2.附图应当尽量竖向绘制在图框上，彼此明显分开。
当零件横向尺寸明显大于竖向尺寸必须水平布置时，应当将附图的顶部置于图纸的左边，一个图框上有两幅以上的附图，且有一幅已经水平布置时，该页上其他附图也应当水平布置；3.一幅图无法绘在一个框图上时，可以绘在几个框图上，但应当另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。
四、图形绘制1.图形线条颜色均设置为白色（背景色为黑色）；2.图中各部分应当按比例绘制；3.图形线条可有粗细之分，如轮廓线为粗实线，对称线为细点划线……4.剖视图应当标明剖视的方向和被剖视的图的布置；5. 剖面线间的距离应当与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）；6. 我公司申报专利文件的附图中经常出现型材截面，要求其剖面绘正规的金属类剖面线，不得采用空白或实体填充形式；7. 图形绘制要依照国家颁布的《机制制图》标准，我公司经常出现问题是标准件（如螺钉、螺栓等）绘制不符合标准要求。
五、图形标记1.零件标记线条采用细实线，且引出线与图形线条不得垂直或平行，部件序号采用阿拉伯数字（1,2,3）编号，尽量以逆时针或顺时针方向来递增数字的形式标注，但并不要求每一幅图中的附图标记连续；2. 申请文件中表示同一组成部分的附图标记应当一致，说明书文字部分中未提及的附图标记不得在附图中出现。
3. 除一些必不可少的词语外，例如：“水”“蒸气”“开”“关”“A－A剖面”，图中不得有其他的注释。
专利申请书附图
专利申请书附图1. 背景介绍本文档旨在提供一份专利申请书附图的编写指南。
附图在专利申请过程中起着非常重要的作用，它能够有效地帮助专利审查人员理解发明的实质特征和技术方案。
因此，合理编写专利申请书附图对于申请人来说至关重要。
2. 附图的作用专利申请书附图是专利申请文件的重要组成部分，它能够用图形化的方式展示发明的实质特征和技术方案。
附图的作用主要包括以下几个方面：2.1 显示发明的结构和构造附图可以通过图形化的方式清晰地展示发明的结构和构造，有助于审查人员准确理解发明的技术方案。
在编写附图时，应尽量保持图形的准确性和清晰度，以确保审查人员能够准确理解发明的技术方案。
2.2 揭示发明的实质特征附图可以通过图形化的方式揭示发明的实质特征，有助于审查人员判断发明的创新点和技术价值。
在编写附图时，应重点突出发明的实质特征，并结合文字说明，以便审查人员能够清晰地理解发明的创新点。
2.3 便于与现有技术进行比较附图可以将发明与现有技术进行比较，从而突出发明的创新之处。
在编写附图时，应尽量将发明与现有技术进行对比展示，以便审查人员能够清楚地了解发明的创新之处。
3. 附图的编写要求在编写专利申请书附图时，需要遵守以下要求：3.1 精确准确附图应准确地展示发明的结构和构造，包括发明的各个组成部分和它们之间的关系。
图形应尽量精确细致，以确保审查人员能够准确理解发明的技术方案。
3.2 适度简化附图可以对发明的结构和构造进行适当的简化，以便更清晰地展示发明的实质特征。
但简化过程中不应丢失发明的重要特征和关键技术点。
3.3 组织合理附图应按照一定的逻辑顺序组织，以便审查人员能够有条理地理解发明的技术方案。
可以根据发明的结构和构造，将附图分为多个部分，分别展示不同的方面。
3.4 标注清晰附图中的各个部分应有清晰的标注，包括引导线、箭头、数字等，以帮助理解图形。
标注应与图形紧密配合，清晰易懂，避免产生歧义。
4. 附图的组成部分附图通常由多个图形组成，每个图形都应有清晰的标题和标注。
发明专利申请中的附图要求与示例范本
发明专利申请中的附图要求与示例范本在申请发明专利时，附图通常是申请材料中不可或缺的一部分。
附图可以帮助理解发明的结构和功能，以及对发明的特点进行更加清晰的描绘。
本文将介绍发明专利申请中的附图要求，并提供一些示例范本供参考。
一、附图要求1. 数量限制根据《专利法》的规定，发明专利申请中的附图必须具备可补充说明发明内容的功能。
附图数量应当适度，一般不超过10张，过多的附图可能导致审查周期延长。
2. 尺寸规格附图应当使用标准的A4纸进行绘制，尺寸为297mm×210mm。
图纸的上端应预留足够的空白，以便于加盖申请人或代理机构的公章。
3. 绘图要求附图必须绘制清晰、准确，并表达发明的结构、组成和功能。
绘图应使用黑色墨水或黑色颜料。
必要时，可以使用适当的符号、线条和阴影等进行标示和说明。
4. 题图和说明每幅附图必须有一个题图，题图应简洁明了地描述发明内容。
此外，附图还需要与发明说明书相互配套，即附图应当能够与文字说明相互补充、相互解释。
二、附图示例范本1. 结构示例附图一：发明的整体结构示意图在这一附图中，可以绘制发明的整体结构示意图，包括各个组成部分之间的关系、连接方式等。
可以使用图形、箭头、线段等元素进行绘制，以便清晰地展示发明的结构。
附图二：发明的工作原理示意图在这一附图中，可以绘制发明的工作原理示意图，描绘发明在使用时的功能和效果。
可以使用符号、注释、实线或虚线等元素进行标示，以便读者理解发明的工作原理。
2. 细节示例附图三：发明的组成部分示意图在这一附图中，可以绘制发明的各个组成部分的示意图，以便更加具体地说明发明的结构与功能。
可以使用图形、文字等元素进行标示，以便读者理解各个组成部分的属性与作用。
附图四：发明的特定部分示意图在这一附图中，可以绘制发明的特定部分的示意图，以突出发明的某个部分或特定功能。
可以使用图形、线条等元素进行标示，以便读者理解发明的特点与创新之处。
3. 流程示例附图五：发明的使用流程示意图在这一附图中，可以绘制发明的使用流程示意图，以展示发明的使用方法和操作步骤。
专利撰写说明书附图的绘制要求
说明书附图的绘制要求1、附图不应使用工程蓝图、照片；2、附图应使用制图工具按制图规范绘制，周围不得使用框线，图形线条和引出线应为黑色并且均匀清晰，不得使用铅笔、圆珠笔、彩色笔绘制，图上不得着色3、附图应当用阿拉伯数字顺序编号排列，用"图1、图2……"表示4、附图的清晰度和大小应当保证图缩小到三分之二时仍清楚地分辨出图的细节5、同一零部件的附图标记应当前后一致，并且与说明书相同，附图中不应缺少说明书中提到的附图标记6、多页附图应当用阿拉伯数字连续编页码；7、附图中除必要的关键词外，不得有文字注释；关键词应当使用中文，必要时须用外文作出说明，可将外文加括号注于中文的一侧；8、结构框图、逻辑框图、工艺图应当在其框内缎带出必文字和符号，框内的文字必须打字或用仿宋体、楷体书写工整、清晰；9、同一幅附图中应用采用相同比例绘制，为清楚显示其中某一部分，可啬一幅放大图。
外观设计专利申请的制图要求根据专利法实施细则第二十七条第三款的规定，申请人应当就每件外观设计产品所需要保护的内容提交有关视图（图片或者照片），清楚地显示请求保护的对象。
其中的"有关视图（图片或者照片）"，就立体外观设计产品而言，产品设计要点涉及六个面的，应当提交六面正投影视图；产品设计要点仅涉及一个或几个面的，可以仅提交所涉及面的正投影视图和立体图；就平面外观设计产品而言，产品设计要点涉及一个面的，可以仅提交该面正投影视图；产品设计要点涉及两个面的，应当提交两面正投影视图。
六面正投影视图的名称,是指主视图、后视图、左视图、右视图、俯视图和仰视图。
各视图的名称应当标注在相应视图的下方。
对于绘制的图，应当按照技术制图和机械制图国家标准绘制，并使用制图工具和黑色墨水，不得使用铅笔、蜡笔、圆珠笔绘制，也不得使用蓝图、草图、油印件。
对于照片，其拍摄应按照正投影规则制作，轮廓应当清晰，应当避免强光、阴影、衬托物。
其中的图应按正投影制图法绘图，照片按照应按正投影规则拍摄，各视图比例应一致；请求保护的外观设计包含色彩的，应当提交彩色图片或照片一式两份。
发明专利申请模板-说明书附图
一、申请发明专利（如有附图）或者实用新型专利应当提交说明书附图，一式一份。
二、实用新型专利申请的说明书附图中应当有表示要求保护的产品的形状、构造或者其结合的附图，不得仅有表示现有技术的附图，或者不得仅有表示产品效果、性能的附图。
三、附图首页用此页，续页可使用同样大小和质量相当的白纸。
纸张只限使用正面，四周应当留有页边距：左侧和顶部各25毫米，右侧和底部各15毫米。
四、图的布局1.附图应当尽量竖向绘制在图纸上，彼此明显分开。
当零件横向尺寸明显大于竖向尺寸必须水平布置时，应当将附图的顶部置于图纸的左边，一页图纸上有两幅以上的附图，且有一幅已经水平布置时，该页上其他附图也应当水平布置。
2.一幅图无法绘在一张纸上时，可以绘在几张图纸上，但应当另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。
五、图的编号附图总数在两幅以上的，应当使用阿拉伯数字顺序编号（此编号与图的编页无关），并在编号前冠以“图”字，例如图1，图2。
该编号应当标注在相应附图的正下方。
只有一幅图时不必编号。
六、图的绘制1.应当使用包括计算机在内的制图工具和黑色墨水绘制，线条应当均匀清晰、足够深，不得着色和涂改，不得使用工程蓝图。
2.剖视图应当标明剖视的方向和被剖视的图的布置。
3.剖面线间的距离应当与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）。
4.图中各部分应当按比例绘制。
5.附图的大小及清晰度，应当保证在该图缩小到三分之二时仍能清晰地分辨出图中各个细节，以能够满足复印、扫描的要求为准。
七、图中文字除一些必不可少的词语外，例如：“水”“蒸气”“开”“关”“A－A剖面”，图中不得有其他的注释。
八、附图标记附图标记应当使用阿拉伯数字编号，申请文件中表示同一组成部分的附图标记应当一致，但并不要求每一幅图中的附图标记连续，说明书文字部分中未提及的附图标记不得在附图中出现。
九、说明书附图应当在每页下框线居中位置顺序编写页码。
说明书附图(申请专利)
说明书附图（申请专利）格式（图表要求清晰、准确，填制符合国家规定）附：一、申请发明专利（如有附图）或实用新型专利时必须提交说明附图，一式2份（原件及复印件各1份）。
二、附图首页用此页，续页可用同样大小和质量相当的白纸绘制。
纸张只限使用正面，四周应当留有空白：左侧和顶部各厘米，右侧和底部各厘米。
三、邮寄申请文件不得折叠。
四、图的布局1.图应昼竖向布置，必要时（例如宽度大小高度而且宽度在17cm以内布置不下），允许横向布置。
此时应把图的上部置于纸的左边。
同一页中还有其他图时也应按横向布置。
2.一幅图无法绘在一张纸上时，可以绘在几张图纸上，但应另外绘制一幅缩小比例的整图，并在此整图上标明各分图的位置。
五、图的编号附图中的图在两幅以上时，应用阿拉伯数字顺序编号（此编号与图的编页无关），在编号前冠以“图”字，如“图1”……只有一幅图时汪必编号。
六、图的绘制1.线条所有线条应为黑色，不易褪色，足够深，不得着色，符合复制要求。
①不得用蓝图。
②必须使用绘图仪器绘制。
2.剖视图应标明剖视的方向和被剖视的图的布置。
3.剖面线剖面线间的距离应与剖视图的尺寸相适应，不得影响图面整洁（包括附图标记和标记引出线）。
4.比例图中各部分应按比例绘制。
5.尺寸应保证在该图缩小至2 3（线件）时仍能清楚地分辨出图中的各个细节。
七、图中文字除一些必不可少的简短的关键词，例如：“水”、“蒸气”、“开”、“关”、“a-a剖面”……外，图中不得有文字。
八、附图标记同一申请文件使用的附图标记应当前后一臻说明书中未提及的附图标记不得在附图中出现。
专利撰写说明书附图的绘制要求
专利撰写说明书附图的绘制要求-CAL-FENGHAI.-(YICAI)-Company One1说明书附图的绘制要求？1、附图不应使用工程蓝图、照片；2、附图应使用制图工具按制图规范绘制，周围不得使用框线，图形线条和引出线应为黑色并且均匀清晰，不得使用铅笔、圆珠笔、彩色笔绘制，图上不得着色3、附图应当用阿拉伯数字顺序编号排列，用"图1、图2……"表示4、附图的清晰度和大小应当保证图缩小到三分之二时仍清楚地分辨出图的细节5、同一零部件的附图标记应当前后一致，并且与说明书相同，附图中不应缺少说明书中提到的附图标记6、多页附图应当用阿拉伯数字连续编页码；7、附图中除必要的关键词外，不得有文字注释；关键词应当使用中文，必要时须用外文作出说明，可将外文加括号注于中文的一侧；8、结构框图、逻辑框图、工艺图应当在其框内缎带出必文字和符号，框内的文字必须打字或用仿宋体、楷体书写工整、清晰；9、同一幅附图中应用采用相同比例绘制，为清楚显示其中某一部分，可啬一幅放大图。
外观设计专利申请的制图要求根据专利法实施细则第二十七条第三款的规定，申请人应当就每件外观设计产品所需要保护的内容提交有关视图（图片或者照片），清楚地显示请求保护的对象。
其中的"有关视图（图片或者照片）"，就立体外观设计产品而言，产品设计要点涉及六个面的，应当提交六面正投影视图；产品设计要点仅涉及一个或几个面的，可以仅提交所涉及面的正投影视图和立体图；就平面外观设计产品而言，产品设计要点涉及一个面的，可以仅提交该面正投影视图；产品设计要点涉及两个面的，应当提交两面正投影视图。
六面正投影视图的名称,是指主视图、后视图、左视图、右视图、俯视图和仰视图。
各视图的名称应当标注在相应视图的下方。
对于绘制的图，应当按照技术制图和机械制图国家标准绘制，并使用制图工具和黑色墨水，不得使用铅笔、蜡笔、圆珠笔绘制，也不得使用蓝图、草图、油印件。
怎样绘制专利申请说明书附图
怎样绘制专利申请说明书附图-CAL-FENGHAI.-(YICAI)-Company One1怎样绘制专利申请说明书附图说明书附图，是说明书的组成部分，其作用是补充说明书中文字部分的。
发明说明书根据内容的需要，可以有附图，也可以没有附图。
实用新型说明书必须有附图。
附图和说明书中对附图的说明要图文相符。
文中提到附图而实际上却没有提交或光少交附图的，将可能影响申请日。
说明书附图的形式可以是基本视图、斜视图、剖视图，也可以是示意图或流程图。
只要能完整、准确地表达说明书的内容即可，不必画成详细的工程加工图或装配图。
复杂的图表一般也作为附图处理。
有关具体要求为：a.附图应当在专门的说明书附图表格上绘制。
如有多幅图一页纸画不下时，从第 2页开始可用同说明书附图专用表格大小和纸质相同的白纸绘制，并编页码序号。
b.图形大小要求其在缩小到三分之二时，仍能清楚地分辨出图中的各个细节。
但为保证版心，图形不宜过大，最大不超过220X 145毫米。
如果一张纸画不下，可以用截断线分割后连续画在几张纸上。
c.附图要使用黑色绘图墨水和绘图工具绘制。
不得用铅笔、钢笔、圆珠笔等绘制，不得着色，不得用照片、蓝图、油印件，但可以使用复印件。
d.图形线条要均匀清晰，适合复印要求。
图形应当大体按各部分尺寸的比例绘制。
发明创造的关键部位，或者为了表明与现有技术的差别，可以绘制局部放大图和剖面图等。
e.图形应当尽量垂直布置，如要横向布置时，图的上都应当朝向图纸的左边。
f.几幅图可以画在一张图纸上，也可以一幅图连续画在几张纸上。
不论附图种类如何，都要连续编号，标明“图1”“图2”等。
如有几张图纸的。
应当在图纸的下部边线正中标明页码。
g.为了标明图中的不同组成部分，可以用阿拉伯数字作出标记。
附图中作出的标记应当和说明书提到的标记—一对应。
申请文件各部分中表示同一组成部分的标记应当一致。
h.附图中除少量简单的文字外，例如：“水”、“汽”、“开”、“关”、“A一A”剖面，不应有其它注释。
专利说明书附图制作-上传
05
专利说明书附图制作实例
实例一：机械部件的附图制作
总结词
详细、准确、清晰
详细描述
对于机械部件的附图制作，需要将部件的各个细节都详细地绘制出来，包括各个零件的形状、尺寸、 装配关系等。同时，还需要使用准确的绘图比例和尺寸，确保图纸的准确性。最后，需要保证图纸清 晰易读，以便于审查员和其他相关人员理解和评估专利。
实例二：电路系统的附图制作
总结词
简洁、明了、逻辑清晰
VS
详细描述
电路系统的附图制作需要简洁明了地展示 电路的结构和工作原理。在绘制电路图时 ，应使用标准的符号和格式，并按照电路 的逻辑关系进行排列。此外，为了使图纸 更加清晰易懂，可以使用不同的颜色或标 记来区分不同的电路部分。
实例三：化学反应的附图制作
修改建议与方案
修改建议
针对附图中存在的问题，提出具体的修改建议，如增加标注 、调整布局等。
修改方案
根据修改建议，制定详细的修改方案，包括修改内容、修改 步骤和修改效果等。
审查与修改的注意事项
审查注意事项
在审查过程中，要特别注意附图的清晰度和准确性，避免出现误判。
修改注意事项
在修改过程中，要严格按照审查意见进行修改，确保修改后的附图符合要求。
种类
包括示意图、结构图、流程图、电路图、表格图等。
选择
根据发明的内容和技术方案的特点，选择最能够清晰、准确、完整地表达发明内 容和技术方案的附图类型。
02
专利说明书附图制作
制作工具与软件
AutoCAD
专业的CAD绘图软件，广泛应 用于机械、建筑、电子等领域
，可进行二维和三维绘图。
SketchUp
突出重点与细节
在附图中，要突出重点和细节部分， 可以使用不同的线条、颜色或标注来 强调。
专利说明书附图制作-上传
A
7
将附图粘贴到模板中
复制
A
将附图粘贴到模板中
选中之后的图样
A
9
将附图粘贴到模板中
Ctr+C 、Ctr+V 选择插入点
A
10
图的缩放
由于复制过来的图， 由于比例不一样， 和模板不匹配需要 对图进行缩放
选中所要缩放的图 然后点击参看下面 缩放按钮
A
11
图的缩放
指定基点
输入缩放比例
比例根据需要 来确定，以能 清楚表达结构 特征为宜
A
12
颜色及线条粗细设置
选中图形 单击右键 选择特性
A
13
颜色及线条粗细设置
颜色选择黑白 线宽选择0.13
或0.15
A
14
附图标号
多重引用 线
键入标号
A
15
附图标号
箭头属性修改 选中箭头，单击右键 选择特性 引线属性 文字属性
说明书附图制作
A
1
CAD的基本设置
工作空间的设置
A
2
显示选项设置
A
3
显示选项设置
当曲线变形 成折线的时 候，将显示 精度的各项 参数调高
A
4
显示选项设置：背景颜色设置
A
5
打开保存设置
为了保证其 他人可以顺 利打开，一 般保存为04 版
A
6
说明书附图模板
为了方便修改、打印，制作了说明附图模板
点击开启，再点击关闭 根据需要选择
A
20
说明书附图的打印
A
21
说明书附图的打印
以打印成PDF为例
A
22
说明书附图的打印
怎样绘制专利申请说明书附图(精)
怎样绘制专利申请说明书附图说明书附图，是说明书的组成部分，其作用是补充说明书中文字部分的。
发明说明书根据内容的需要，可以有附图，也可以没有附图。
实用新型说明书必须有附图。
附图和说明书中对附图的说明要图文相符。
文中提到附图而实际上却没有提交或光少交附图的，将可能影响申请日。
说明书附图的形式可以是基本视图、斜视图、剖视图，也可以是示意图或流程图。
只要能完整、准确地表达说明书的内容即可，不必画成详细的工程加工图或装配图。
复杂的图表一般也作为附图处理。
有关具体要求为：a.附图应当在专门的说明书附图表格上绘制。
如有多幅图一页纸画不下时，从第2页开始可用同说明书附图专用表格大小和纸质相同的白纸绘制，并编页码序号。
b.图形大小要求其在缩小到三分之二时，仍能清楚地分辨出图中的各个细节。
但为保证版心，图形不宜过大，最大不超过220X 145毫米。
如果一张纸画不下，可以用截断线分割后连续画在几张纸上。
c.附图要使用黑色绘图墨水和绘图工具绘制。
不得用铅笔、钢笔、圆珠笔等绘制，不得着色，不得用照片、蓝图、油印件，但可以使用复印件。
d.图形线条要均匀清晰，适合复印要求。
图形应当大体按各部分尺寸的比例绘制。
发明创造的关键部位，或者为了表明与现有技术的差别，可以绘制局部放大图和剖面图等。
e.图形应当尽量垂直布置，如要横向布置时，图的上都应当朝向图纸的左边。
f.几幅图可以画在一张图纸上，也可以一幅图连续画在几张纸上。
不论附图种类如何，都要连续编号，标明“图1”“图2”等。
如有几张图纸的。
应当在图纸的下部边线正中标明页码。
g.为了标明图中的不同组成部分，可以用阿拉伯数字作出标记。
附图中作出的标记应当和说明书提到的标记—一对应。
申请文件各部分中表示同一组成部分的标记应当一致。
h.附图中除少量简单的文字外，例如：“水”、“汽”、“开”、“关”、“A一A”剖面，不应有其它注释。
对附图图面的说明或解释应当放在说明书相应的段落中。
物件的尺寸一般不必在附图中标出，除非该尺寸的大小涉及发明本身，需要说明书中对该尺寸的大小作专门的阐述i.附图不需要标注尺寸，只要能表达清楚发明的结构、原理就可以了。
