如何产生负电压
能产生负电压的常见拓扑
能产生负电压的常见拓扑1.引言1.1 概述概述:在很多电子设备和电路中，产生负电压是非常常见的。
负电压的产生对于实现一些特定的功能和电路的操作至关重要。
本文将讨论一些常见的负电压产生方法，并探讨在拓扑电路中如何利用这些方法来实现负电压的生成。
这些负电压产生的方法包括电池供电、反相运算放大器、反相嵌入运放、反向开关等等。
我们将深入研究每种方法的工作原理、优缺点以及其在实际应用中的适用性。
在拓扑电路中产生负电压是电子技术领域的一个重要话题。
负电压的生成为各种电路提供了更多的可能性和灵活性。
例如，在一些放大器电路中，负电压可用于提供更高的增益或改善电路的性能。
此外，负电压还可以用于直流电源的反相输出，以及一些特殊应用领域，如运算放大器、电源管理和信号调理电路等。
通过本文的研究，我们将全面了解各种常见的负电压产生方法以及它们在拓扑电路中的应用。
这将有助于电子工程师在设计和构建电路时选择合适的负电压产生方法，以满足特定的电路需求和性能要求。
此外，本文还将展望拓扑电路中负电压产生的应用前景，并探讨可能的发展方向和创新点。
通过深入研究和理解负电压产生的方法和应用，我们可以不断推动电子技术的发展，并为各个领域的电子设备带来更高的性能和功能。
1.2文章结构1.2 文章结构本文将按照以下结构进行介绍常见的能产生负电压的拓扑：2.1 常见的负电压产生方法在本节中，我们将详细介绍一些常见的负电压产生方法。
这些方法包括负电压发生器、反向电压放大器、负电压稳压器等。
我们将对每种方法的原理、应用场景和优缺点进行深入分析和讨论。
2.2 拓扑电路中的负电压产生在本节中，我们将重点关注拓扑电路中的负电压产生。
我们将介绍一些常见的拓扑结构，如反激式变换器、反激式升压器、反激式降压器等，并深入探讨它们如何产生负电压。
我们将详细解释每种拓扑的工作原理、性能特点以及适用领域，帮助读者理解和应用这些拓扑。
3. 结论在本节中，我们将对前两节的内容进行总结。

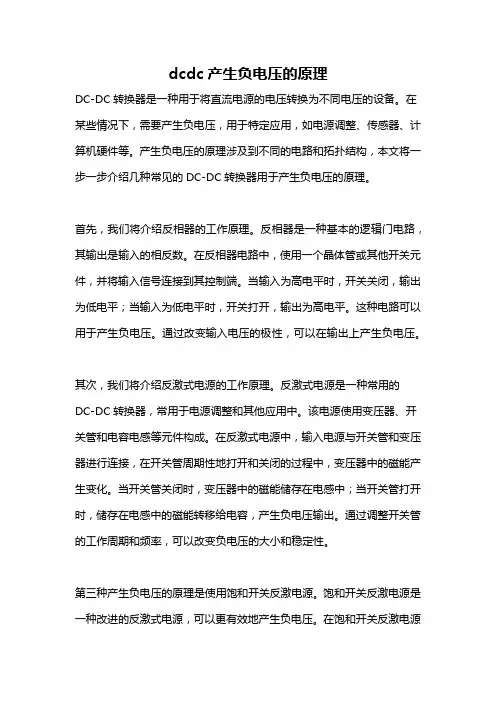

dcdc产生负电压的原理
dcdc产生负电压的原理DC-DC转换器是一种用于将直流电源的电压转换为不同电压的设备。
在某些情况下，需要产生负电压，用于特定应用，如电源调整、传感器、计算机硬件等。
产生负电压的原理涉及到不同的电路和拓扑结构，本文将一步一步介绍几种常见的DC-DC转换器用于产生负电压的原理。
首先，我们将介绍反相器的工作原理。
反相器是一种基本的逻辑门电路，其输出是输入的相反数。
在反相器电路中，使用一个晶体管或其他开关元件，并将输入信号连接到其控制端。
当输入为高电平时，开关关闭，输出为低电平；当输入为低电平时，开关打开，输出为高电平。
这种电路可以用于产生负电压。
通过改变输入电压的极性，可以在输出上产生负电压。
其次，我们将介绍反激式电源的工作原理。
反激式电源是一种常用的DC-DC转换器，常用于电源调整和其他应用中。
该电源使用变压器、开关管和电容电感等元件构成。
在反激式电源中，输入电源与开关管和变压器进行连接，在开关管周期性地打开和关闭的过程中，变压器中的磁能产生变化。
当开关管关闭时，变压器中的磁能储存在电感中；当开关管打开时，储存在电感中的磁能转移给电容，产生负电压输出。
通过调整开关管的工作周期和频率，可以改变负电压的大小和稳定性。
第三种产生负电压的原理是使用饱和开关反激电源。
饱和开关反激电源是一种改进的反激式电源，可以更有效地产生负电压。
在饱和开关反激电源中，输入电源通过变压器与开关管相连，但开关管的工作方式与传统的反激式电源不同。
在饱和开关反激电源中，开关管的导通时间较短，以降低功耗，并且开关管的关闭时间较长，以产生负电压。
通过调整开关管的工作模式和频率，可以在输出上产生负电压。
最后，我们将介绍双极性稳压器的工作原理。
双极性稳压器是一种常用于电源调整和其他应用中的负电压源。
在双极性稳压器中，使用一个稳压电路和放大电路进行组合。
稳压电路负责控制输出电压的稳定性，而放大电路负责放大输入信号，并将其通过稳压电路产生负电压输出。

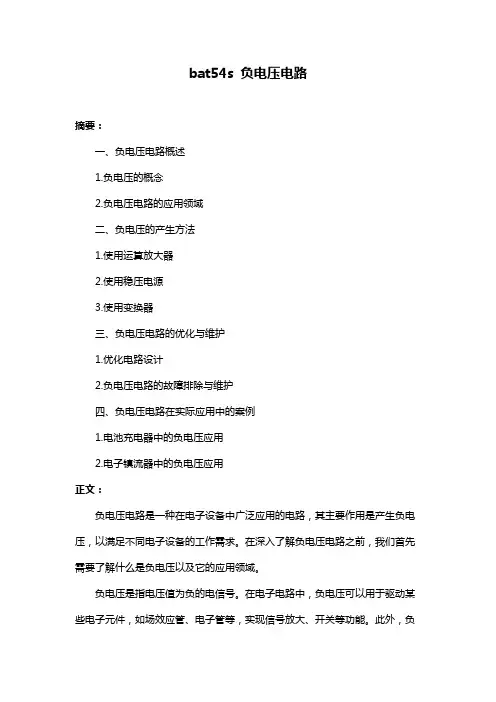

bat54s 负电压电路
bat54s 负电压电路摘要：一、负电压电路概述1.负电压的概念2.负电压电路的应用领域二、负电压的产生方法1.使用运算放大器2.使用稳压电源3.使用变换器三、负电压电路的优化与维护1.优化电路设计2.负电压电路的故障排除与维护四、负电压电路在实际应用中的案例1.电池充电器中的负电压应用2.电子镇流器中的负电压应用正文：负电压电路是一种在电子设备中广泛应用的电路，其主要作用是产生负电压，以满足不同电子设备的工作需求。
在深入了解负电压电路之前，我们首先需要了解什么是负电压以及它的应用领域。
负电压是指电压值为负的电信号。
在电子电路中，负电压可以用于驱动某些电子元件，如场效应管、电子管等，实现信号放大、开关等功能。
此外，负电压还广泛应用于通信、计算机、家电等领域。
产生负电压的方法有多种，下面我们将介绍三种常用的方法。
首先，可以使用运算放大器来产生负电压。
运算放大器具有高增益、高共模抑制比等特性，使其成为产生负电压的理想选择。
通过合理连接运算放大器的输入和输出端，可以实现负电压的输出。
其次，可以使用稳压电源产生负电压。
稳压电源具有稳定的输出电压，可满足一些对负电压稳定性要求较高的场合。
稳压电源产生的负电压主要通过调整输入电压的正负来实现。
最后，可以使用变换器产生负电压。
变换器可以将输入的正电压转换为负电压，以满足不同电子设备的需求。
变换器产生的负电压具有较大的输出电流能力，适用于驱动较大电流的负载。
在负电压电路的设计和应用过程中，需要不断地优化电路设计，提高负电压的稳定性、可靠性和效率。
同时，要熟悉负电压电路的故障排除与维护方法，确保电路的正常运行。
在实际应用中，负电压电路在许多电子设备中都有广泛应用。
例如，在电池充电器中，负电压用于实现充电电流的检测和控制；在电子镇流器中，负电压用于驱动磁性元件，实现镇流器的功能。
这些应用充分展示了负电压电路在电子领域的重要性。
如何产生负电压
二极管可用 IN5817 ~ IN5822 系列快恢复二极管;CCOMP 取决于 RFB 及电路布局,通常在 100pF ~ l0nF 之间取值。
4、专用 DC/DC 电压反转器提供负压
ME7660 是一种 DC/DC 电荷泵电压反转器,采用 AL 栅 CMOS 工艺设计。该芯片能将输入范围为+1.5V 至+10V 的电压转 换成相应的-1.5V 至-10V 的输出,并且只需外接两只低损耗电容,无需电感。芯片的振荡器额定频率为 10KHZ,应用于 低输入电流情况时,可于振荡器与地之间外接一电容,从而以低于 10KHZ 的振荡频率正常工作。
TC232 芯片
如何产生负电压？
1、电荷泵提供负压
TTL 电平/232 电平转换芯片（如,MAX232,MAX3391 等）是最典型的电荷泵器件可以输出较低功率的负压。但有些 LCD 要求－24V 的负偏压,则需要另外想办法。可用一片 max232 为 LCD 模块提供负偏压。TTL-in 接高电平,RS232-out 串 一个 10K 的电位器接到 LCM 的 VEE。这样不但可以显示, 而且对比度也可调。 MAX232 是＋5V 供电的双路 RS-232 驱 动器,芯片的内部还包含了＋5V 及±10V 的两个电荷泵电压转换器。
使用 MAX749 产生负压时应注意外围元件的选择,这里特别说明几点：
1)
晶体管：可以用 PNP 晶体管或 P 沟道 MOSFET。前者经济,使用简单,后者能提供更大电流,且转换效率
较高,但往往需要较高的输入电压(通常要求 +5V 或 +5V 以上)。如使用 2SC8550 三极管,可以提供较大的输出电流。
请看我们邮购部的说明：
(原文件名:SNAG-0034.jpg) 引用图片
dcdc产生负电压的原理
dcdc产生负电压的原理DC-DC（直流直流）转换器是一种电子电路，用于将一个直流电压转换为另一个直流电压。
其中，DC-DC产生负电压的原理就是通过适当的电路设计和电子元器件实现的。
下面将详细解释DC-DC产生负电压的原理。
一、基础原理要理解DC-DC产生负电压的原理，首先需要了解基本的DC-DC转换器工作原理。
DC-DC转换器由输入端、输出端和控制电路组成。
其基本原理是通过电感和电容来实现对输入电压的变换。
当输入电源接通时，控制电路中的开关元件会周期性地开关，将输入电压转换为一个高频交流信号。
经过电感和电容的作用，这个高频交流信号被平滑为所需要的输出电压。
二、产生负电压的原理在DC-DC转换器的基础上，可以通过一些特殊的电路设计和组合，实现产生负电压的功能。
下面将介绍两种常见的DC-DC产生负电压的原理。
1. 反相式升压变换器反相式升压变换器是一种常见的产生负电压的方法。
它的基本电路由输入电容、电感、二极管和开关管（常用MOSFET）组成。
当输入电源接通时，开关管处于导通状态，电感中储存能量。
当开关管关闭时，电感会产生反向电压，通过二极管将这部分能量转移到负载中，从而实现负电压的输出。
2. 反相式降压变换器反相式降压变换器也是一种产生负电压的方法。
它的基本电路由输入电容、电感、开关管和二极管组成。
工作原理与反相式升压变换器类似，但是其输出电压低于输入电压。
当开关管导通时，电感中储存能量；当开关管关闭时，电感会产生反向电压，通过二极管将这部分能量转移到负载中，从而实现负电压的输出。
三、典型应用DC-DC产生负电压的原理在实际应用中有多种应用场景，以下是两种常见的应用。
1. 液晶显示屏驱动液晶显示屏需要负电压来驱动其背光模块。
通过DC-DC产生负电压的原理，可以将正电压转换为负电压，用于驱动背光模块。
2. 电子器件调整在某些电子器件中，需要产生负电压来实现其正常工作。
DC-DC产生负电压的原理可以满足这些器件对负电压的需求。
负电压资料
负电压的物理特性及其表现
负电压的物理特性
• 电子运动方向相反 • 电场方向与正电压相反 • 能量的传递方向相反
负电压的表现
• 在电场中，负电压区域电子聚集 • 负电压作用下，电子器件表现出反向特性 • 负电压与正电压相互作用，形成复杂的电场分布
负电压的应用领域及其潜力
负电压的应用领域
• 电子器件的驱动与控制 • 显示器的显示技术 • 能源收集与管理
负电压的潜力
• 提高电子设备的效率与性能 • 创新显示技术，提升用户体验 • 优化能源收集与管理，提高能源利用率
02
负电压在电子器件中的应用
负电压在半导体器件中的应用
负电压在半导体器件中的应用
• 作为电子器件的驱动电压 • 提高半导体器件的响应速度 • 降低半导体器件的功耗
负电压在半导体器件中的优势
负电压在能源收集与管理中的应用
负电压在能源收集与管理中的应用
• 作为能源收集与管理的驱动电压 • 提高能源收集与管理的效率 • 降低能源收集与管理的成本
负电压在能源收集与管理中的优势
• 提高能源利用率，降低能源浪费 • 简化能源管理系统的设计，提高稳定性 • 降低能源收集与管理的环境负担，提高可持续性
负电压在生物传感器中的应用
负电压在生物传感器中的应用
• 作为生物传感器的驱动电压 • 提高生物传感器的检测灵敏度 • 降低生物传感器的噪声
负电压在生物传感器中的优势
• 提高生物传感器的检测精度与稳定性 • 降低生物传感器的能耗，提高寿命 • 拓展生物传感器的应用范围，提高实用性
负电压在药物输送中的应用
CREATE TOGETHER
DOCS
DOCS SMART CREATE
电压负压的形成原理
电压负压的形成原理电压负压的形成原理主要有两种：1. 反相放大电路：这种电路由一个放大器构成，输入信号通过反相输入端进入放大器，经过放大后从反相输出端输出。
由于信号是反相的，输出的是一个反相电压，从而产生负电压。
然而，这种电路的输出电压不稳定，因为它受到输入偏差的影响。
2. 电压反相器：这是一个简单的电路，由一个电阻和一个电容连接成一个RC电路，再连接到正电源的输出端。
当电容电压等于正电源的电压时，电阻开始导通，电流流向负极，从而从正电源输出负电压。
然而，这种电路的输出电压也不稳定，并且会受到输出电阻和电源电压的影响。
在实际应用中，为了从正电压电源获得负电压，可以采用以下三种方式：1. 反相电压输出：基于反相输出电路原理的技术，通过使用一个放大器将正电压输入转换为反相的负电压输出。
该电路根据输入信号调整放大比例，因此可以根据需要产生更大或更小的输出信号。
这种方法输出的负电压比较稳定，能够满足大部分应用。
2. 使用稳压器：稳压器是一种能够稳定输出电压的电路，即使负载或电源电压发生变化。
通过使用稳压器，可以将正电压转换为稳定的负电压，并精确控制输出电压。
具有输出电流限制和短路保护等特性，能够更好地保护负载。
其中，负压稳压器应用最广泛，能够从正电压电源输出一个稳定负电压。
3. 使用变换器：变换器可以将正电压转换为负电压。
其工作原理是利用电感器和半导体器件来转换电能。
通过将正电压电源上的电能转换为磁能，并在辅助线圈中产生反向电势，从而使输出电压为负值。
使用变换器输出负电压可以获得更多的输出功率，提高输出电流以满足高功率负载的需求。
变换器通常具有PWM或交流调制特性，能够满足复杂负载的需要。
需要注意的是，正负电压都是相对于电路图纸当中的参考电压（参考0电平，不一定就是大地）而言的，没有参考就无所谓正负。
负电压原理
负电压原理
负电压原理是指在电路中，通过某种方式产生负电压信号的原理。
它在许多电子设备和电路中起着重要的作用。
通常情况下，电源提供的电压信号是正的，也就是说其电压值是相对于地点或电源中的某个参考点来测量的。
然而，在某些特定的应用中，需要使用负电压信号。
负电压信号的产生可以通过多种方式实现。
其中一种常见的方式是使用反相器电路或称为反相放大器。
反相器电路是一种基本的放大电路，其输出信号与输入信号呈相反的电压极性。
通过将正电压信号输入反相器电路，输出信号就会成为负电压信号。
此外，负电压信号还可以通过使用电池或电荷泵电路实现。
电池可以被连接在电路中，以产生负电压信号。
电荷泵电路则是通过使用开关技术，将电荷从一个电容器转移到另一个电容器来实现负电压信号的生成。
负电压原理广泛应用于各种电子设备中。
例如，在一些放大器电路中，负电压信号可以用于增强音频信号的负半周。
另外，在某些开关电路中，负电压信号可以用于控制开关的状态。
总之，负电压原理是电子电路中的重要概念，通过不同的电路配置和组件，可以实现对负电压信号的产生和应用。
这一原理为电子设备的设计和应用提供了更多的选择和灵活性。
单片机产生负压电路
单片机产生负压电路
产生负压电路在电子电路设计中是一个常见的需求，特别是在
单片机控制的电路中。
产生负压电路通常可以通过使用电荷泵或反
相器电路来实现。
以下是一些常见的方法：
1. 电荷泵电路，电荷泵电路是一种常见的产生负压的方法。
它
通过周期性地改变电容器的充电状态来产生负电压。
这种电路通常
由一个或多个开关、电容器和二极管组成。
当开关周期性地切换时，电荷被转移并且产生负电压输出。
2. 反相器电路，另一种产生负压的方法是使用反相器电路。
这
种电路利用运算放大器或晶体管来实现输入信号的反相输出。
通过
适当的电路设计，可以将正电压转换为负电压输出。
3. 转换器电路，除了上述方法，还可以使用专门的转换器电路
来产生负压。
例如，可以使用反激式DC-DC转换器或均衡式DC-DC
转换器来实现负电压输出。
需要注意的是，无论采用哪种方法，产生负压的电路都需要考
虑输出电流、稳定性、效率和成本等因素。
在设计电路时，需要综
合考虑这些因素，并根据具体的应用需求选择合适的方法。
另外，还需要注意电路的稳定性和可靠性，以确保产生的负压能够稳定可靠地供给单片机或其他电子设备。
emd2055 负电压
emd2055 负电压
摘要：
1.负电压的定义和概念
2.负电压的产生原因
3.负电压的实际应用
4.负电压的注意事项
正文：
负电压是指电压值为负的电势差，即电子的能量低于正常电压值。
在电路中，负电压通常是由于电源极性接反或者电路中存在负电源引起的。
在实际应用中，负电压有着重要的作用，例如在电子器件的偏置和振荡电路中都有广泛的应用。
负电压的产生原因主要有以下几种：一是电源极性接反，当电源的正负极接反时，电压值为负；二是电路中存在负电源，这种电源的正极电势低于负极电势，也会产生负电压；三是在信号处理中，为了得到负电压，可以将正电压取反得到负电压。
负电压在实际应用中有很多重要作用。
例如，在二极管和晶体管等电子器件的偏置电路中，需要使用负电压来保证器件的正常工作。
在振荡电路中，负电压可以改变电路的工作状态，从而产生振荡信号。
此外，在数字电路中，负电压也可以用于表示逻辑状态，例如负电压代表“0”，正电压代表“1”。
在使用负电压时，需要注意以下几点：首先，负电压不应超过器件的最大额定电压，否则可能损坏器件；其次，在连接负电压电源时，应确保极性正确，避免电源短路；最后，在测量负电压时，需要使用负电压表笔，避免测量
误差和安全事故。
7660负电压产生电路原理 -3.3v
7660负电压产生电路原理 -3.3v1. 介绍在电子电路设计中，经常需要用到负电压来供电或作为信号源。
而7660负电压产生电路正是一种常用的电路，它能将正电压转换为负电压，并且通常被用来产生-3.3v的电压。
本文将从原理、应用和优缺点等方面对7660负电压产生电路进行全面评估，以便读者更深入地理解这一电路的作用和特点。
2. 原理解析7660负电压产生电路采用了霓虹管振荡器和整流器的原理来实现正电压向负电压的转换。
在电路中，霓虹管振荡器产生一个高频交流信号，经过整流器后变为负电压输出。
通过合理的电路设计和元件选型，可以实现将正电压快速、稳定地转换为负电压输出，满足不同电子设备的需求。
3. 应用领域7660负电压产生电路广泛应用于各种电子设备中，特别是对负电压供电和信号源有需求的场合。
例如在功放电路中，通常需要负电压来供电，7660电路可以提供稳定的负电压输出；在模拟电路中，负电压信号源也是必不可少的，7660电路可以满足这一需求；另外，在一些特殊的传感器和控制电路中，也需要使用负电压来实现特定功能，7660电路同样能够胜任。
4. 优缺点分析7660负电压产生电路的优点在于稳定性高、转换效率好、成本较低等，能够满足大部分负电压源需求。
然而，由于电路本身的特性，有时可能会受到电磁干扰或负载影响而产生波动，需要在实际应用中进行一定的补偿和调整。
对于一些高精度、高要求的负电压场合，还需要考虑其他更为专业的解决方案。
5. 个人观点作为电子工程师，我认为7660负电压产生电路是一种非常实用的电路设计，尤其适用于一些普通的负电压需求场合。
它的简单性和成本优势使得它在实际电路设计中得到了广泛应用。
但在一些对稳定性和精度要求较高的应用场合，需要综合考虑电路的优缺点并选择合适的解决方案。
6. 总结通过对7660负电压产生电路的原理、应用和优缺点进行全面评估，我们可以更深入地了解这一电路的特性和适用范围。
在实际应用中，需要根据具体的需求和情况选择合适的电路设计，并在电路设计的过程中注意解决可能出现的问题，以确保电路的稳定性和可靠性。
如何产生负电压
少于人们的期望值。利用气体在电极上的氧化-还原反应研制的第一个气敏传感器是由 Wikens 和 Hatman 在 1964 年 报道的。Buck 等人利用气体调制电导和 Dravieks 等人利用气体调制电位研制的气敏传感器在 1965 年也做了报 道,1982 年英国 Warwick 大学的 Persaud 等人提出了利用气敏传感器模拟动物嗅觉系统的结构[1]。气敏传感器是一 种对于某种气体敏感的化学传感器,它能随着外部气体的浓度或者气体的种类的不同而改变敏感膜的电阻。现在的气 体检测中使用的是气敏传感器绘图仪对传感器的电压信号直接绘制,由于绘图仪的动态跟随性差、反应速度慢、缺乏 灵活性、测量精度低等缺点,难以画出高频率高精度的气敏传感器的时间电压曲线。对于气敏传感器的动态测试,绘 图仪根本无法达到要求。本文根据气敏传感器的性质研究开发了利用 RS232 与计算机建立连接的气敏传感器信号采
可取 RSENSE =0.2Ω。
3)
RBASE ：RBASE 应足够小以保证晶体管能处在饱和状态,但 RBASE 太小又降低了转换效率,通常在
160Ω~470Ω 之间取值。
4)
另外,电感 L 的感值在 22~l00mH 之间,通常取 47mH,为提高效率,电感的内阻要小,最好在 300mΩ 以下;
设计高压电荷泵需要较多的开关,用分离元件实现起来就有点困难了,不如用电感来得简单。一般地,1 个三极 管或 MOSFET,1 个比较器或通用运放（做 PWM 振荡）,1 个电感,1 个肖基特二极管和若干阻容元件就可以搞定。如果 你的 MCU 自身带有 PWM 接口,且软件允许的话,就更简单了。
2、反相器提供负压
负电压是什么_怎么产生负电压_负电压的产生电路图
负电压是什么_怎么产生负电压_负电压的产生电路图负电压是什么_怎么产生负电压_负电压的产生电路图什么是负电压电压的大小是相对于选择的参考而言的，当实际电压低于比较电压时，电压值为负。
另一种情况：当选择的电压参考方向和电流参考方向相反时，参考电压为实际电压的相反数。
负电压是相对而言的。
首先我们要有一个参照物。
举个例子：现有一电压要求为4.0V那么比4.0高的就是正电压，小的就是负电压。
现在有一种电源模块可以同时输出正电压和负电压就是这样。
并不是说真的能输出-*的多少电压。
负电压的产生电路图原理在电子电路中我们常常需要使用负的电压，比如说我们在使用运放的时候常常需要给他建立一个负的电压。
下面就简单的以正5V电压到负电压5V为例说一下他的电路。
通常我需要使用负电压时一般会选择使用专用的负压产生芯片，但这些芯片都比较贵比如ICL7600，LT1054等等。
哦差点忘了MC34063了这个芯片使用的最多了，关于34063的负压产生电路我这里不说了在datasheet中有的。
下面请看我们在单片机电子电路中常用的两种负压产生电路。
现在的单片机有很多都带有了PWM输出，我们在使用单片机的时候PWM很多时候是没有用到的用他辅助产生负压是不错的选择。
上面的电路是一个最简单的负压产生电路了。
他使用的原件是最少的了我们只需要给他提供1kHZ左右的方波就可以了，相当的简单。
这里需要注意这个电路的代负载能力是很弱的，同时在加上负载后电压的降落也比较大。
由于上面的原因产生了下面的这个电路：负电压产生电路分析电压的定义：电压（voltage），也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
其大小等于单位正电荷因受电场力作用从A点移动到B 点所做的功，电压的方向规定为从高电位指向低电位的方向。
负电压产生电路原理
负电压产生电路原理引言：在电子领域中，负电压产生电路是一种常见的电路结构，它可以将正电压转化为负电压，并用于各种应用中，如电源电路、放大电路等。
本文将介绍负电压产生电路的原理及其应用。
一、负电压产生电路的基本原理负电压产生电路的基本原理是利用电路中的元件或器件将正电压转换为负电压。
常见的负电压产生电路有反相器、电荷泵、开关电源等。
1. 反相器反相器是一种基本的负电压产生电路，它由一个放大器和反馈电阻组成。
放大器的输入信号经过反馈电阻后与放大器的输出端相连接，形成一个反馈回路。
当输入信号为正电压时，放大器输出的电压将与输入信号相反，即为负电压。
2. 电荷泵电荷泵是一种利用电容器和开关元件来产生负电压的电路。
它通过交替充电和放电电容器的方式，将正电压转换为负电压。
当电容器充电时，开关元件将电容器与电源连接，使其充电电压为正；而当电容器放电时，开关元件将电容器与负载连接，产生负电压输出。
3. 开关电源开关电源是一种将交流电转换为直流电并产生负电压的电路。
它利用开关元件和变压器等元器件，通过变换与调整电压的方式，将输入的正电压转换为负电压输出。
开关电源通常由整流电路、滤波电路、变换电路和稳压电路等组成。
二、负电压产生电路的应用负电压产生电路在电子设备中有着广泛的应用，以下是其中几个常见的应用场景。
1. 电源电路在电子设备中，有些元器件或电路需要负电压来正常工作，如LCD 显示屏、光电器件等。
负电压产生电路可以通过电源电路的设计，为这些元器件或电路提供所需的负电压。
2. 放大电路在一些特定的放大电路中，负电压产生电路可以用于增大输入信号的动态范围。
通过将输入信号与负电压叠加，可以使放大电路输出的信号具有更大的幅度。
3. 电压稳定器负电压产生电路可以用于构建负电压稳定器，通过对输入电压进行调整和稳定，输出所需的负电压。
负电压稳定器在一些特定的应用场景中非常重要，如精密测量仪器、医疗设备等。
4. 信号处理在一些特殊的信号处理电路中，负电压产生电路可以用于产生特定的信号波形。
pwm产生负电压的方法
pwm产生负电压的方法近年来，随着电子设备的不断发展，对电源的需求也越来越高。
在某些特定的应用场合中，需要产生负电压来满足电路的工作要求。
而pwm技术则是实现这一目标的常用方法之一。
本文将介绍使用pwm产生负电压的方法及其原理。
我们需要了解什么是pwm技术。
pwm，即脉宽调制技术，是一种通过改变信号的脉冲宽度来实现模拟信号的一种方法。
它利用高频的周期性脉冲信号来模拟出所需的模拟信号，通过改变脉冲的宽度来控制模拟信号的幅度。
要实现产生负电压的目标，我们可以利用pwm技术来实现。
具体的方法如下：1. 使用反相器：使用反相器是产生负电压的一种常见方法。
通过将pwm信号输入到反相器的输入端，反相器将输出一个与输入信号相反的信号。
这样就可以实现将正电压信号转换为负电压信号。
需要注意的是，反相器的输入电压范围应与pwm信号的幅度范围相匹配，以保证输出的负电压符合要求。
2. 使用电容和电阻：另一种常见的方法是使用电容和电阻来产生负电压。
在这种方法中，pwm信号经过一个低通滤波器，滤除高频成分，然后通过一个电容和电阻的组合电路。
通过调节电容和电阻的数值，可以实现所需的负电压输出。
需要注意的是，电容和电阻的数值选择应根据具体应用来确定，以满足输出电压的要求。
3. 使用开关电源：开关电源是一种高效率的电源转换器，也可以用来产生负电压。
在这种方法中，pwm信号控制开关管的导通和截止，通过改变开关管的导通时间比例，可以实现输出负电压。
这种方法适用于需要较高功率输出的场合，但需要注意开关电源的设计和选择，以保证输出电压的稳定性和质量。
上述是几种常见的使用pwm产生负电压的方法，每种方法都有其适用的场合和优缺点。
在实际应用中，需要根据具体的需求和条件选择合适的方法。
总结一下，使用pwm技术产生负电压是一种常见的方法，通过反相器、电容和电阻、开关电源等方式，可以实现输出所需的负电压。
在实际应用中，需要根据具体情况选择合适的方法，并进行相应的电路设计和参数调节。
电路板 负电压
电路板负电压1 负电压的定义和意义电路板中的负电压是指电压低于零的电信号，通常用负号表示。
正常情况下，电路板中的信号是正电压，负电压只有在特定的电路设计和应用中才会使用到。
负电压的作用非常广泛，它可以用于产生相反的电势、创建偏置和工作点、控制开关和调整电压等。
电路板中的负电压通常由反相输出电路、反向电源或负载反馈电路产生。
2 产生负电压的方式在电路板中，产生负电压的方式与电路的特性、设计和应用有关。
下面介绍几种常见的方式：2.1 反极性输出电路反极性输出电路是一种能够输出负电压的电路，它的基本原理是通过在电路中引入反向元器件来翻转输出信号的极性。
比如，我们可以将正逆变器的输入端接在同一信号源上，然后通过引入电容和电感来控制电路的反向传递，从而得到负电压输出。
2.2 反向电源反向电源是另一种产生负电压的方式，它通过引入反向电荷和电源电路来产生负电压。
比如，在线性电源中，我们可以使用稳压二极管或者反向正常工作的反向限制二极管来产生负电压。
2.3 负载反馈电路负载反馈电路是一种能够产生负电压的电路，它通过反馈负载信号来产生负电压输出。
比如，在放大器电路中，我们可以使用负载电阻来控制电路的反向传递，从而得到负电压输出。
3 负电压在电路设计和应用中的重要性负电压在电路设计和应用中的重要性是不容忽视的。
下面介绍几个典型的应用场景：3.1 静态RAM在静态RAM中，靠近单元的行线通常需要负电压偏置，以确保大容量的读取和写入稳定。
负电压偏置可以通过反极性输出电路或反向电源来实现。
3.2 直线稳压器在直线稳压器中，负电压通常用于减小稳压器的输出噪声。
稳压器的负载端引入一个负载反馈电路，从而产生负电压，并将其与输入电压合并，以降低输出噪声。
3.3 减小齐纳噪声在低噪声前置放大器中，引入一个负电压偏置可以减小齐纳噪声，从而提高放大器对微弱信号的放大效果。
4 结论在电路板的设计和应用中，负电压是一个重要的电气信号，可以用于产生相反电势、创建偏置和工作点、控制开关和调整电压等。
负电压的原理及应用
负电压的原理及应用1. 负电压的定义负电压是指相对于某一参考点或零点而言，电位低于这一参考点或零点的电压。
负电压是电子学中一种常见的现象，并且在许多领域中都有着重要的应用。
2. 负电压的产生原理负电压的产生可以通过以下几种原理实现：2.1. 双电源供电一种常见的方法是通过使用双电源供电电路来生成负电压。
这种方法利用了两个相对的电源，其中一个电源的电压高于参考点，另一个电源的电压低于参考点。
通过适当的连接和调整，可以实现在两个电源之间产生负电压。
2.2. 电池反极性电池是一种常用的负电压源。
当正极与负极连接反向时，电池将产生一个负电压。
这种方式常常被用于一些特殊的电路应用中，例如用于产生负电压的信号源。
2.3. 电压反相器电压反相器是一种能够将输入电压反向翻转的电路。
当输入电压为正时，输出电压为负，反之亦然。
这种电路常常用于将正电压转换为负电压的应用中。
3. 负电压的应用负电压在许多领域中都有着重要的应用，以下是一些常见的应用示例：3.1. 双电源电路负电压的应用之一是在双电源电路中。
双电源电路可以提供两种不同的电压，其中一种可以作为正电压供电，另一种可以作为负电压供电。
这种配置可以用于一些特殊的电路设计，如运算放大器、电压比较器等。
3.2. 直流电源供电负电压还常常用于直流电源供电。
在一些特殊的应用中，如某些传感器、特定的电路板等，需要使用负电压来提供正常运行所需的电源。
3.3. 信号调节负电压也常常用于信号调节。
例如，一些音频放大器中使用负电压来产生输出信号的偏置电压，以确保音频信号的稳定性和质量。
3.4. 光电应用在光电应用中，负电压被广泛应用于一些探测器和测量设备中。
例如，在光电倍增管中使用负电压可以增加其增益，并提高探测器的灵敏度。
4. 结论负电压是一种重要的电子学现象，可以通过双电源供电、电池反极性和电压反相器等方法来产生。
负电压在许多领域中有着重要的应用，包括双电源电路、直流电源供电、信号调节和光电应用等。
电感负电压
电感负电压1. 什么是电感负电压？在电路中，当一个电感元件（如线圈）中的电流发生变化时，会产生一个相反方向的电动势，从而产生一个负电压。
这种现象被称为电感负电压。
2. 电感的基本原理电感是由导体线圈或线圈组成的元件，当通过它们的电流发生变化时，会产生磁场。
根据法拉第定律，磁场的变化会导致线圈中产生自感应电动势。
这个自感应电动势会阻碍当前通过线圈的变化。
3. 自感应和互感应自感应是指当线圈中的电流改变时，在同一线圈内部产生的反向电动势。
而互感应是指当一个线圈中的变化引起另一个线圈中产生反向的电动势。
4. 为什么会有负电压？当通过一个具有自感应特性的线圈的电流改变时，根据自感应原理，会在该线圈内部产生一个与当前通过它的方向相反的自感应反向电动势。
这个反向电动势就表现为一个负电压。
5. 应用领域5.1. 电源滤波器在电源电路中，使用电感器可以将交流信号中的高频噪声滤除，从而获得更纯净的直流电压。
这是因为高频噪声会引起电感器中的电流变化，从而产生负电压，将其滤除。
5.2. 交流驱动器在交流驱动器中，通过控制电感元件中的电流变化来实现对马达等负载的控制。
这种方式可以提供更高的效率和更低的噪声。
5.3. 反向功率保护在一些应用中，当负载上出现反向功率时，通过使用具有自感应特性的线圈可以产生反向电动势，并将其反馈到源端，从而实现对负载进行保护。
5.4. 变压器在变压器中，互感应原理被广泛应用。
通过改变输入线圈和输出线圈之间的匝数比例，可以实现输入和输出之间的不同电压转换。
6. 总结电感负电压是指通过具有自感应特性的线圈或线圈组件，在其中产生一个与当前通过它的电流方向相反的电动势。
这种现象在电路设计和应用中具有重要的作用，例如在电源滤波器、交流驱动器、反向功率保护和变压器等领域中得到广泛应用。
了解和掌握电感负电压的原理和应用可以帮助我们更好地设计和优化电路系统。
电路板 负电压
电路板负电压
电路板是电子设备中不可或缺的一部分，它承载着各种电子元件，将它们连接在一起，形成一个完整的电路。
在电路板中，电压是一个非常重要的参数，它决定了电子元件的工作状态和性能。
在电路板中，除了正电压之外，还存在着负电压，它在某些电子设备中扮演着非常重要的角色。
负电压是指电压的极性与正常情况下相反，即电子流从负极向正极流动。
在电路板中，负电压通常是通过反向极性的电源来实现的。
例如，在一些放大器电路中，需要使用负电压来控制放大器的工作状态。
在这种情况下，负电压可以使放大器的输出信号相位反转，从而实现放大器的反相放大功能。
除了放大器电路之外，负电压还广泛应用于其他电子设备中。
例如，在一些高压电源中，需要使用负电压来控制电源输出的电压和电流。
在这种情况下，负电压可以使电源输出的电压和电流保持稳定，从而保证电子设备的正常工作。
在电路板中，负电压的实现方式有很多种。
例如，可以使用反向极性的电源来实现负电压，也可以使用电容器和二极管等元件来实现负电压。
无论采用何种方式，负电压都是电子设备中不可或缺的一部分，它为电子设备的正常工作提供了重要的支持。
负电压是电路板中非常重要的一个参数，它在电子设备中扮演着非
常重要的角色。
在电路板的设计和制造过程中，需要充分考虑负电压的应用和实现方式，以保证电子设备的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何产生负电压(2008-6-18 16:50:00)
【收藏】【评论】【打印】【关闭】
1、电荷泵提供负压
TTL电平/232电平转换芯片(如,MAX232,MAX3391等)是最典型的电荷泵器件可以输出较低功率的负压.但有些LCD要求-24V的负偏压,则需要另外想办法.可用一片max232为LCD模块提供负偏压.TTL-in接高电平,RS232-out串一个10K的电位器接到LCM的VEE.这样不但可以显示, 而且对比度也可调. MAX232是+5 V供电的双路RS-232驱动器,芯片的内部还包含了+5V及±10V的两个电荷泵电压转换器.
设计高压电荷泵需要较多的开关,用分离元件实现起来就有点困难了,不如用电感来得简单.一般地,1个三极管或MOSFET,1个比较器或通用运放(做PWM振荡),1个电感,1个肖基特二极管和若干阻容元件就可以搞定.如果你的MCU自身带有PWM接口,且软件允许的话,就更简单了.
2、反相器提供负压
反相器的输出接一个电容C1,C1的另一端接二极管D1的正极和二极管D2的负极,D1的负极接地,D2的负极接电容C2,C2的另一端接地.C2的容量要大于C1.例如,C1用0.1μF,C2用0.47μF,当然最佳数值可由试验确定.反相器的输入端加一个方波,其幅值应该能使反相器正常工作,那么在反相器的输出端就出现一个相位相反的方波.电容C2上就会出现一个负电压,理论上比电源电压低0.7V,然后再稳压到-5V.
3、负压电源转换器产生负压
MAX749是一个专门用来产生负电压的电源转换器. MAX749为倒相式PFM开关稳压,输入电压+2V至+6 V,输出电压可达-100V以上,可通过内部的D/A转换器进行调节,或者通过一个PWM信号或电位器进行调节. MAX749采用一种电流控制方法,既减小了静态电流消耗,又提高了转换效率.关断方式下,静态电流仅为15m A.MAX749在关断方式下仍保持DAC的设定值,从而简化了软件控制.
使用MAX749产生负压时应注意外围元件的选择,这里特别说明几点:
1) 晶体管:可以用PNP晶体管或P沟道MOSFET.前者经济,使用简单,后者能提供更大电流,且转换效率较高,但往往需要较高的输入电压(通常要求+5V或+5V以上).如使用2SC8550三极管,可以提供较大的输出电流.
2) RSENSE:RSENSE是一个微阻值的检测电阻,可以用一小段康铜丝代替,但不能直接用0Ω电阻短路. RSENSE的大小与输出电流成反比关系,因此可根据电流需要确定RSENSE的最大值,但为了保证转换效率,不宜取得过小.一般在输出电压为-24V的情况下,要求输出电流为0.5A左右时, 可取RSENSE =0.25Ω,输出电流为0.8A左右时,可取RSENSE =0.2Ω.
3) RBASE :RBASE应足够小以保证晶体管能处在饱和状态,但RBASE太小又降低了转换效率,通常
在160Ω~470Ω之间取值.
4) 另外,电感L的感值在22~l00mH之间,通常取47mH,为提高效率,电感的内阻要小,最好在300mΩ以下;二极管可用IN5817 ~ IN5822系列快恢复二极管;CCOMP取决于RFB及电路布局,通常在100pF ~ l0nF之间取值.
4、专用DC/DC电压反转器提供负压
ME7660是一种DC/DC电荷泵电压反转器,采用AL栅CMOS工艺设计.该芯片能将输入范围为+1.5V至+10 V的电压转换成相应的-1.5V至-10V的输出,并且只需外接两只低损耗电容,无需电感.芯片的振荡器额定频率为10KHZ,应用于低输入电流情况时,可于振荡器与地之间外接一电容,从而以低于10KHZ的振荡频率正常工作.
ME7660转换器的特点如下:
1) 转换逻辑电源+5V为±5V双相电压;
2) 输入工作电压范围广:1.5V~10V;
3) 电源转换效率高:98%;
4) 低功耗:静态电流为90μA(输入5V时).
ME7660转换器多用于LCD、接口转换器及仪表等场合.
除上述方法之外,也可用一些输出正电压的DC/DC转换器产生负压,例如:降压型开关稳压器LM2596等,只需以GND为参考锁住反向调节器,在输出参考等方面稍作改变就可以了.由于GND端不是接地而是接到负输出电压端上,所以需要相应的电平转换装置(如光藕或三极管).在此不再赘述.可参考相关器件的应用手册。
