(2).长桩可分节制作，单节长度应满足桩架的有效高度、制作场地条件、运输与装卸能力等方面的要求，并应避免在桩尖接近硬持力层或桩尖处于硬持力层中接桩。 (3).钢筋骨架主筋连接宜采用对焊或电弧焊，主筋接头配置在同一截面内的数量不得超过50%；相邻两根主筋接头截面的距离应不大于35d（d为主筋直径），且不少于 500mm。桩顶1m范围内不应有接头。桩顶钢板预埋件位置要准确，同时桩顶面和接头端面应平整，桩顶平面与桩纵轴线倾斜不应大于3mm。 (4).混凝土强度等级应不低于C30，粗骨料用5~40mm 碎石或卵石，用机械拌制混凝土，坍落度不大于6cm，接桩的接头处要平整，使上下桩能互相贴合对准。浇筑完毕应覆盖洒水养护不小于7d，并应自然养护30d方可使用。
第一节预制桩施工
一、预制桩的制作、起吊、运输和堆放（一）钢筋砼实心方桩 1.概念静压混凝土预制方桩是用液压静力压桩机将预制混凝土方桩分节压入地基土层中成桩。方桩常用截面尺寸为30cm×30cm、35cm×35cm、 40cm×40cm、45cm×45cm、50cm×50cm、 55cm×55cm，常用节长为7m、8m、9m、10m、11m、 12m、13m、14m、15m等等。 2.特点本法为液压操作、自动化程度高；行走方便，运转灵活，桩位定点精确，可提高桩基施 7 工质量；
第二章

桩基础工程

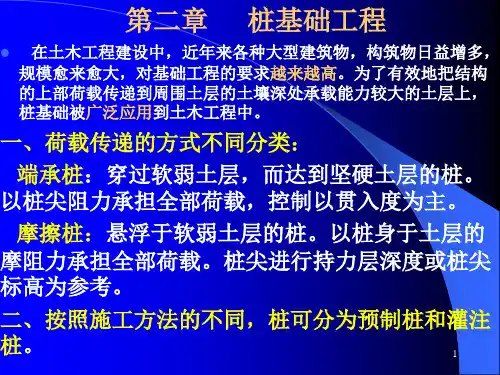

在土木工程建设中，近年来各种大型建筑物，构筑物日益增多，规模愈来愈大，对基础工程的要求越来越高。为了有效地把结构的上部荷载传递到周围土层的土壤深处承载能力较大的土层上，桩基础被广泛应用到土木工程中。
一、荷载传递的方式不同分类：端承桩：穿过软弱土层，而达到坚硬土层的桩。以桩尖阻力承担全部荷载，控制以贯入度为主。摩擦桩：悬浮于软弱土层的桩。以桩身于土层的摩阻力承担全部荷载。桩尖进行持力层深度或桩尖标高为参考。二、按照施工方法的不同，桩可分为预制桩和灌注桩。 1

桩基础施工ppt课件完整版

2023
桩基础施工ppt课件完整版
REPORTING
2023
目录
• 桩基础施工概述 • 桩基础施工准备 • 桩基础施工方法 • 桩基础施工质量控制 • 桩基础施工安全与环境保护 • 桩基础施工案例分析
2023
PART 01
桩基础施工概述
REPORTING
定义与分类
定义
桩基础是一种深基础，由基桩和连接于桩顶的承台共同组成，通过承台将若干根桩顶联结成整体，共同承受动静荷载。
案例一
某桩基础施工中的质量问题
问题描述
阐述施工中出现的质量问题，如桩身断裂、承载力不足等
原因分析
深入分析质量问题产生的原因，如施工工艺不当、材料质量不合格等
问题案例剖析
应对措施
提出针对性的解决方案，如加强施工工艺控制、更换合格材料等
案例二
某桩基础施工中的安全事故
问题描述
阐述施工中出现的安全事故，如人员伤亡、设备损坏等
载力。
2023
PART 05
桩基础施工安全与环境保护
REPORTING
施工安全措施
建立健全安全生产责任制
制定安全施工方案
明确各级管理人员和操作人员的安全职责，形成全员参与的安全管理体系。
针对桩基础施工特点，制定详细的安全施工方案，包括安全技术措施、应急预案等。
加强安全教育和培训
严格遵守安全操作规程
桩身强度检测
采用静载试验、钻芯取样等方法，检测桩身混凝土强度是否满足设计要求。
承载力检测
静载试验
通过模拟实际荷载情况，对桩进行静载试验，检测其承载力是否
满足设计要求。
动测法
采用高应变动测法等方法，对桩的承载力进行快速、准确的检测

桩基础xin基础工程PPT课件

第五章桩基础
第38页/共195页
5.2 桩的类型及施工工艺
第五章桩基础
爆破扩底桩
第39页/共195页
桩的分类总结
• 挤土桩（打入预制桩）
挤土桩：在成桩过程中，造成大量挤土，使桩周围土体受到严重扰动，土的工程性质发生较大改变。主要有打入或静压成桩的实心桩和闭口预制混凝土桩、闭口钢管桩及沉管灌注桩等。
第23页/共195页
5.2 桩的类型及施工工艺
P
第五章桩基础 P
s
端承桩
s
P
摩擦桩
第24页/共195页
5.2 桩的类型及施工工艺
（六）按施工方法
第五章桩基础
施工方法—沉桩方法
1 预制桩 Prefabricated pile 挤土桩
2 现场灌注桩 Cast in place 非挤土桩直接在所设计的桩位成孔，然后放下钢筋
(3)西安灞桥,北京御河桥,隋唐建塔等都是桩基础的典范
2 十九世纪开始，材料和动力进步
动力
铸铁管桩，1824年波特兰水泥注册专利蒸汽
3 十九世纪末，现场钻孔桩
(1897, Raymond)
目前，我国桩基最大入土深度已达107m，桩径已超
过5m.
第4页/共195页
5.1 概述
第五章桩基础
第5页/共195页
第五章桩基础
• 按纵断面：楔形桩、树根桩、螺旋桩、多节（分叉）桩、扩底桩、支盘桩、微型桩
• 按横断面：圆形，八边形，十字桩、X形桩
第18页/共195页
5.2 桩的类型及施工工艺
第五章桩基础
桩身

第19页/共195页
5.2 桩的类型及施工工艺

《桩基工程》PPT课件

按施工方法分类
• 水冲沉桩法：利用高压水流在不断冲刷桩尖下面土层的同时，使桩尖缓慢下降，直至达到设计标高。
按施工方法分类
01
02
03
钻孔灌注桩
利用钻孔机械钻出桩孔，并在孔中浇筑混凝土而成的桩。
沉管灌注桩
用锤击或振动的方法将带有钢筋混凝土桩靴的钢管沉入土中，然后边浇筑混凝土边拔管而成的桩。
现状
目前，桩基工程已经成为土木工程领域的重要分支，广泛应用于高层建筑、桥梁、码头、海洋工程等领域。
桩基工程重要性
提高地基承载力
通过桩的侧摩阻力和端阻力将上部结构的荷载传递到深层土层或岩层中，提高地基的承载
力。
减小沉降
桩的侧摩阻力和端阻力能够有效地减小地基的沉降，保证建筑物的稳定性和安全性。
地质条件分析
详细阐述该地区的地质条件，包括土层分布、承载力等。
施工过程与质量控制
介绍桩基施工的具体步骤和质量控制措施。
工程概况
介绍该高层建筑的基本信息，如建筑高度、层数、结构类型等。
桩基选型与设计
根据地质条件和建筑要求，选择合适的桩型，并进行详细设计。
工程效果评价
总结该高层建筑桩基工程的实施效果，包括承载力、沉降等方面。
设计原则与规范要求
设计原则
01
安全、经济、适用、环保
规范要求
02
遵循国家相关规范，确保设计安全可靠
考虑因素
03
地质条件、荷载特性、施工条件等
荷载传递机理分析
桩侧阻力与桩端阻力
影响荷载传递的因素：桩型、土质、施工工艺等
荷载传递路径及机理
承载力计算方法及实例
静力法
基于静力平衡条件计算承载力

《桩基础工程施工》课件

钢管桩
承载力高、抗拔能力强，适用于抗拔桩和承载力要求高的基础。
树根桩
施工方便、对环境影响小，适用于基础加固和修复工程。
桩基的选择原则与注意事项
选择原则
根据工程地质勘察报告、上部结构类型、荷载大小及分布、施工条件等因素综合考虑。
注意事项
考虑施工可行性、经济性及安全性；注意地质条件对桩基施工的影响；注意环境对施工的影响，如噪音、振动等；注意施工后检测和验收。
核电站
核电站对安全性要求极高，桩基础工程能够提供稳定、可靠的基础支撑，保障核电站的安全运行。
02
桩基础工程施工流程
施工前的准备工作
现场勘查
对施工场地进行实地考察，了解地质、水文等条件，为后续施工提供依据。
设计交底
确保施工单位充分理解设计意图，明确施工要求。
施工组织设计
制定详细的施工计划，包括人员、设备、材料等资源配置。
04
桩基础工程施工中的问题与解决方案
施工中的常见问题
桩位偏差
实际施工时桩位与设计桩位存在偏差。
桩基质量不均匀
成桩后各桩段质量存在差异。
桩身倾斜
桩基在施工过程中发生倾斜。
桩基承载力不足
成桩后桩基无法承受设计要求的承载力。
问题产生的原因分析
地质勘察不准确
对施工区域地质勘察不全面或数据不准确，导致设计时未能充分考虑地质条件
《桩基础工程施工》ppt课件
目
CONTENCT
录
• 桩基础工程概述 • 桩基础工程施工流程 • 桩基类型与选择 • 桩基础工程施工中的问题与解决方
案 • 工程案例分析
01
桩基础工程概述
桩基础工程定义
桩基础工程是指通过在地基中设置桩基和承台，将建筑物或构筑物的荷载传递到地下深处具有良好承载能力的土层中，以满足结构安全和稳定性要求的一种基础形式。

桩基础工程PPT课件

二、沉桩施工
静力压桩法：
静力压桩利用压桩架的自重和配重，通过卷扬机牵引，由钢丝绳、滑轮和压梁，将整个桩机的重力(800～ 1500kN)反压在桩顶上，以克服桩身下沉时与土的摩擦力，迫使预制桩下沉；
二、沉桩施工
静力压桩法：
具有无噪声、无振动优点，常用于土质均匀的软土地基的沉桩施工，且广泛应用于闹市中心建筑较密集的地区。
一、砼预制桩的制作、起吊、运输和堆放
2.起吊与运输
（1）砼强度要求：
0.707L
0.293L
当桩的混凝土强度达到设计强a度) 的70%方可起吊；
达到100%方可运输和打桩。 0.207L 0.568L 0.207L
（2）合理吊点：（正负弯矩值b) 相等则均小）
一点起吊两点起吊三点起吊
（4）打桩方法要点
5）桩头的处理
在打完各种预制桩开挖基坑时，按设计要求的桩顶标高将桩头多余的部分截去。
截桩头时不能破坏桩身，要保证桩身的主筋伸入承台，长度应符合设计要求。
6）施工记录
打桩过程中，应做好沉桩记录，以便工程验收。
（5）打桩的质量控制
1）垂直度控制
桩的垂直偏差应控制在1%之内；
2.2.1 混凝土预制桩
常用的两种桩型：
混凝土实心方桩预应力混凝土空心管桩
2.2.1 混凝土预制桩
一、砼预制桩的制作、起吊、运输和堆放
1.砼预制桩的制作
混凝土预制方桩多数是在打桩现场或附近就地预制，较短的桩亦可在预制厂生产；预应力管桩则均在工厂生产。
一、砼预制桩的制作、起吊、运输和堆放
过软的土中会使工作循环中断；
污染大
蒸汽锤蒸汽动力
适用面广

《桩基础设计》课件

桩基承载力计算
单桩承载力计算
单桩承载力的计算公式及参数取值。
群桩承载力计算
群桩承载力的计算方法及影响因素。
桩基承载力验算
根据工程要求进行桩基承载力验算的过程和注意事项。
03
桩基础设计流程
地质勘察
总结词
获取地质信息
详细描述
通过地质勘察，了解土层分布、地下水位、地质构造等信息，为桩型选择和设计提供依据。
施工质量控制
01
施工质量控制是桩基础施工过程中非常重要的一环，涉及到施工前准备、施工过程和施工后检测等方面。
02
施工质量控制的目标是确保施工质量符合设计要求，提高工程
的安全性和可靠性。
施工质量控制的具体措施包括加强施工设备管理、严格控制材
03
料质量、强化施工过程监督和做好质量检测工作等。
05
桩基础设计案例分析
案例一：高层建筑桩基设计
高层建筑桩基设计概述
高层建筑由于其高度和荷载较大，对桩基设计的要求较高。本案例将介绍高层建筑桩基设计的基本原则、要求和步骤。
设计要点
包括桩型选择、桩径和桩长的确定、承载力计算、沉降分析等方面。
工程实例
通过具体的高层建筑桩基设计案例，展示设计过程和实际应用效果。
案例二：复杂地质条件下的桩基设计
桩基础类型
根据桩身材料可分为混凝土桩、钢桩、木桩等。
根据施工方法可分为预制桩和灌注桩。预制桩是在工厂或施工现场预制，通过锤击、静压或振动等方法沉入土中；灌注桩是先成孔，再在孔中浇筑混凝土形成桩身。
桩基础设计原则
满足建筑物对地基承载力和变形的要求。
优化设计方案，选择合理的桩型、桩径、桩长和布置方式，降低工程造价。

《桩基础工程》课件

材料质量问题
使用的混凝土、钢材等材料质量不达标。
施工方法不当
施工时操作不规范，如打桩顺序不当、桩锤选择不合适等。
设计考虑不周
设计时未能全面考虑各种因素，如承载力、沉降等。
解决方案与预防措施
加强地质勘察
施工前进行详细的地质勘察，确保数据的准确性。
规范施工操作
制定施工方案，确保打桩顺序、桩锤选择等符合规范要求。
Part
04
桩基础工程的常见问题与解决方案
桩基础工程的常见问题
桩位偏差
桩位与设计不符，超出允许偏差范围。
桩身断裂
施工时桩身在土层或硬物处断裂。
桩身倾斜
桩身垂直度不符合规范，出现倾斜。
承载力不足
桩基的承载力未达到设计要求。
问题产生的原因分析
地质勘察不足
对施工地点的地质勘察不准确，导致设计时未能充分考虑地质条件。
经济性
在满足安全性和功能性的
2
前提下，尽量降低桩基工
程的造价，提高经济效益
。
适用性
3 根据建筑物的用途、规模
和地质条件等，选择合适的桩型和桩基设计。
桩基础工程的施工流程
准备工作
包括施工现场勘查、设计图纸会审、施工组织设计编制等。
桩位放样
根据设计图纸，确定桩位位置并做好标记。
埋设护筒
在桩位处埋设护筒，以固定桩位并保护孔口。
STEP 03
砂石料
砂石料是混凝土的主要骨料，其质量和级配对混凝土的性能有很大影响。
钢材用于制造桩基的箍筋、主筋等，具有强度高、塑性好等优点。
材料选择的原则与注意事项
原则
选择材料时应遵循“安全、适用、经济、环保”的原则，确保桩基的安全性和耐久性。

《桩基础工程》PPT课件

精选课件
11
▪ 钢筋骨架的主筋连接宜采用对焊；主筋接头配置在同
一截面内数量不超过50%；同一根钢筋两个接头的距离应大于30d0并不小于500mm。桩顶和桩尖直接受到冲击力易产生很高的局部应力，桩顶和桩尖钢筋配置 (如图2.2所示)应作特殊处理。钢筋骨架制作允许偏差应符合表2.1的规定。
精选课件
精选课件
9
2.1.1 施工准备
▪ 场地平整及周边障碍物处理 ▪ 定桩位及埋设水准点
依据施工图设计要求，把桩基定位轴线桩的位置在施工现场准确地测定出来，并作出明显的标志。在打桩现场附近设置2～4个水准点，用以抄平场地和作为检查桩入土深度的依据。桩基轴线的定位点及水准点，应设置在不受打桩影响的地方。
精选课件
6
2.1 钢筋混凝土预制桩施工
本章 2.2 混凝土灌注桩施工内容本章小结
End
精选课件
7
2.1 钢筋混疑土预制桩施工
▪ 钢筋混凝土预制桩：在预制构件厂或施工现场预
制，用沉桩设备在设计位置上将其沉入土中，其特点：坚固耐久，不受地下水或潮湿环境影响，能承受较大荷载，施工机械化程度高，进度快，能适应不同土层施工。
▪ 钢筋混凝土预制桩的质量检验标准应符合表2.2的规定。
精选课件
15
表2.2 钢筋混凝土预制桩的质量检验标准
项序
主1 控2 项目3
检查项目
桩体质量检验桩位偏差承载力
允许偏差或允许值(mm)
单位
数值
检查方法
按基桩检测技术规范按基桩检测技术规范
见本表
用钢尺量
按基桩检测技术规范按基桩检测技术规范
方法，常见质量事故的预防和处理，安全施工措施； ❖ 了解预制桩、灌注桩质量检验标准。

桩基础工程ppt课件

2.断桩:(多出现在地面以下1-3M的不同软硬土层交接处)
(1)产生原因： A.桩距过小，邻桩施工产生水平横向推力及上拔力。 B.软硬土层间传递水平力大小不同，对桩产生剪应力。 C.桩身混凝土终凝不久，强度弱，承受不了外力的影响。
(2)防止措施 A.使桩的中心距大于3.5倍桩径： B.合理安排打桩顺序 C.采用跳打法，控制时间法，减小对邻桩的影响
4.孔壁塌陷和钻孔偏斜的现象及处理保持孔内水位，加大泥浆比重，
回填粘土。
二.沉管灌注桩施工：锤击沉管灌注桩，振动沉管灌注桩
灌注桩容易出现的缺陷： 1.隔层：（1）产生原因：管径小，粗骨料粒径过
大，和易性差，拨管太快。（2）防止措施：控制塌陷落度，不少于
5-7CM ，粗骨料粒径 3CM ，拨管不能太快，淤泥0.8M/Min以内，一般采用密锤来防止。
第二章：桩基础工程
第一节概述
一..桩的作用： 1.传递上部结构传来的荷载于地基； 2.挤密软弱土层，提高土的承载力和密实度。
二. 桩的分类： 1.按传力方式和作用性质分：
端承桩；摩擦桩。 2.按施工方法不同分：
预制桩；灌注桩。 3.按材料分：
木桩，砼桩，钢筋混凝土桩，预应力钢筋混凝土桩，砂卵石桩。
下沉量，以10次为一阵作记录。注意：柴油锤不能在过软的土层中施工，
因沉入度过大，桩锤支持不起，将会中断工作循环。
（3）蒸汽锤：
A.单动式：上升靠动力，下降靠自重，冲击力较大，能打各种桩，锤重 15150KN，25-30次/分钟
B.双动式：上升，下降均靠动力，需另配一套蒸汽设备，适宜于各种不同的桩，工作效率较高，可用于水下打桩和拔桩，锤重6-60KN，100-200次/分钟
