CAD施工图制图标准
CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。
一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。
为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。
一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。
A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。
2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。
在图框的周边，应预留足够的装订边，一般为 25mm。
3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。
每个图层应具有明确的名称和属性，以便于管理和编辑。
2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。
例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。
3、图层线型根据图形元素的性质，选择合适的线型。
如实线、虚线、点划线等，并设置相应的线宽。
三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。
字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。
2、标注样式标注应包括尺寸标注、文字标注和符号标注等。
尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。
文字标注应简洁明了，表达清晰。
符号标注应符合相关的标准和规范。
四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。
施工图制图标准

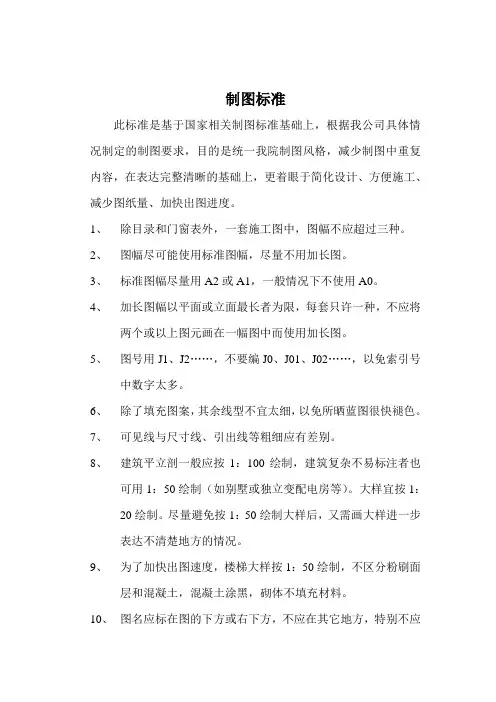

制图标准此标准是基于国家相关制图标准基础上，根据我公司具体情况制定的制图要求，目的是统一我院制图风格，减少制图中重复内容，在表达完整清晰的基础上，更着眼于简化设计、方便施工、减少图纸量、加快出图进度。
1、除目录和门窗表外，一套施工图中，图幅不应超过三种。
2、图幅尽可能使用标准图幅，尽量不用加长图。
3、标准图幅尽量用A2或A1，一般情况下不使用A0。
4、加长图幅以平面或立面最长者为限，每套只许一种，不应将两个或以上图元画在一幅图中而使用加长图。
5、图号用J1、J2……，不要编J0、J01、J02……，以免索引号中数字太多。
6、除了填充图案，其余线型不宜太细，以免所晒蓝图很快褪色。
7、可见线与尺寸线、引出线等粗细应有差别。
8、建筑平立剖一般应按1：100绘制，建筑复杂不易标注者也可用1：50绘制（如别墅或独立变配电房等）。
大样宜按1：20绘制。
尽量避免按1：50绘制大样后，又需画大样进一步表达不清楚地方的情况。
9、为了加快出图速度，楼梯大样按1：50绘制，不区分粉刷面层和混凝土，混凝土涂黑，砌体不填充材料。
10、图名应标在图的下方或右下方，不应在其它地方，特别不应在左侧。
11、住宅等大量套用的建筑平面图中不应标指北针，以免与总平面图不一致。
12、图纸中，汉字字高应统一且不小于400，数字字母字高也应统一且不小于250。
13、施工图中字体，应使用常用字体。
一般文字使用HZtxt。
标题图名使用黑体字，字高与字宽宜800左右。
不要使用空心字。
14、电脑图图层应按天正默认图层，不要自创图层。
15、立面材料的填充比例要与材料表图例一致，填充图案线型应细，0.08为宜。
16、立面石材要宜填充阴影以示区别，填充阴影色调不宜太深。
17、图面标注要简化，不重复标注。
对称图的细部尺寸或索引可简化只标一边。
18、图中标注应与总说明一致，大量或做法完全不同的内容宜在总说明中修改，不一致者应在图中标明。
19、剖面图不应与楼梯剖面重复表达。
建筑施工图制图标准规范
2
2-E 2-D 2-C 2-B 2-A
1-1
1-2
1-3
1-4
